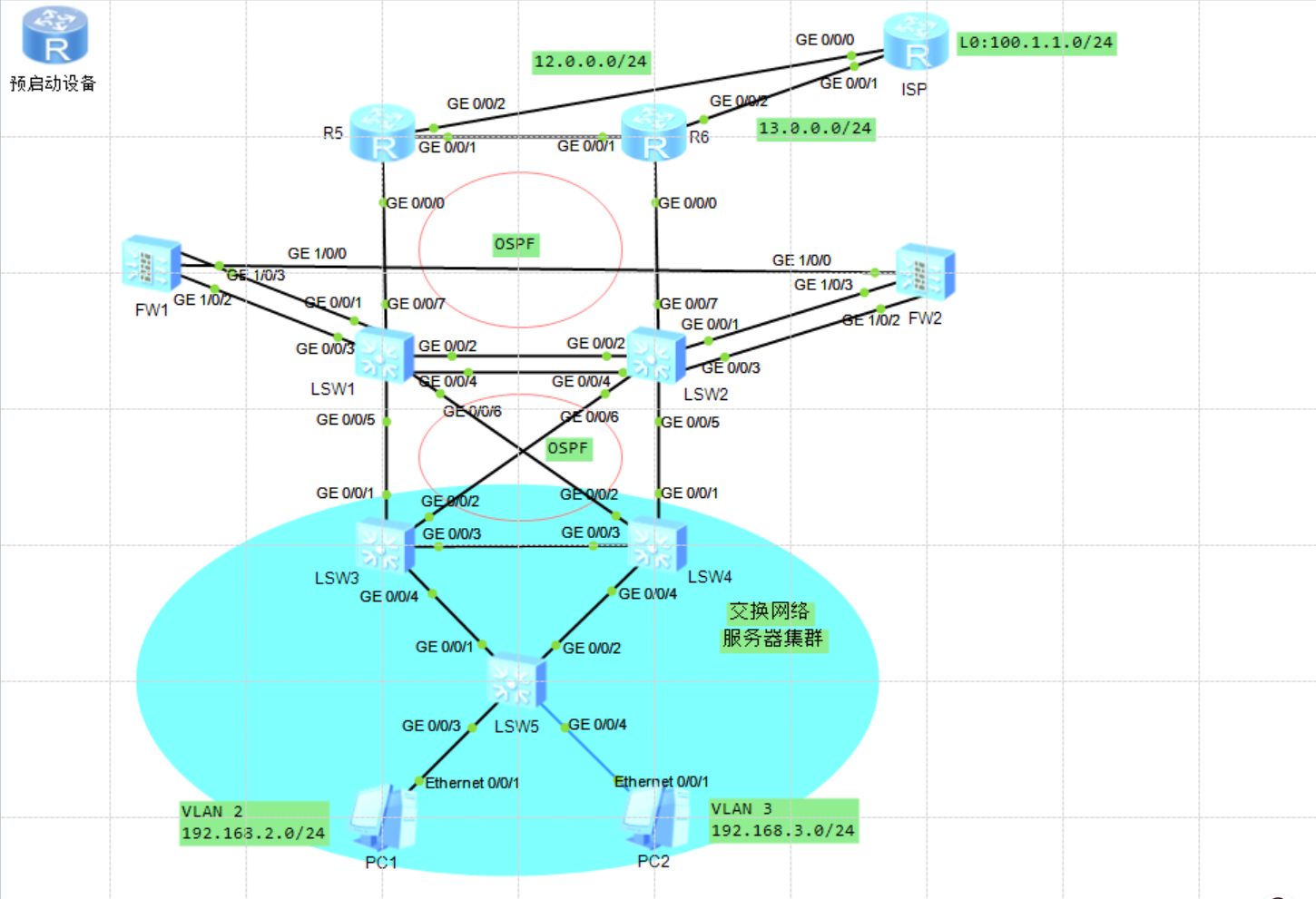

1.二层交换配置（传统MSTP+VRRP架构）

SW3为VLAN 2主网关，VLAN 3的备网关
SW4为VLAN 3主网关，VLAN 2的备网关

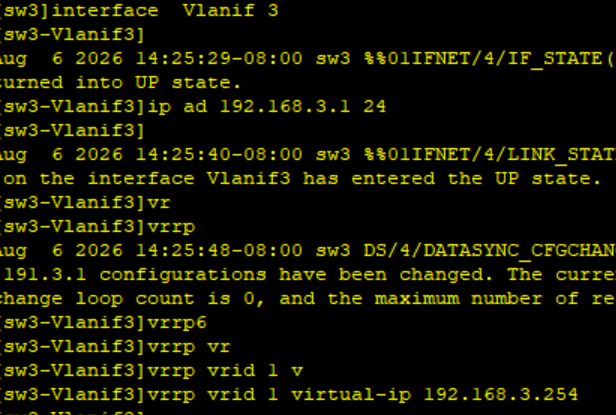

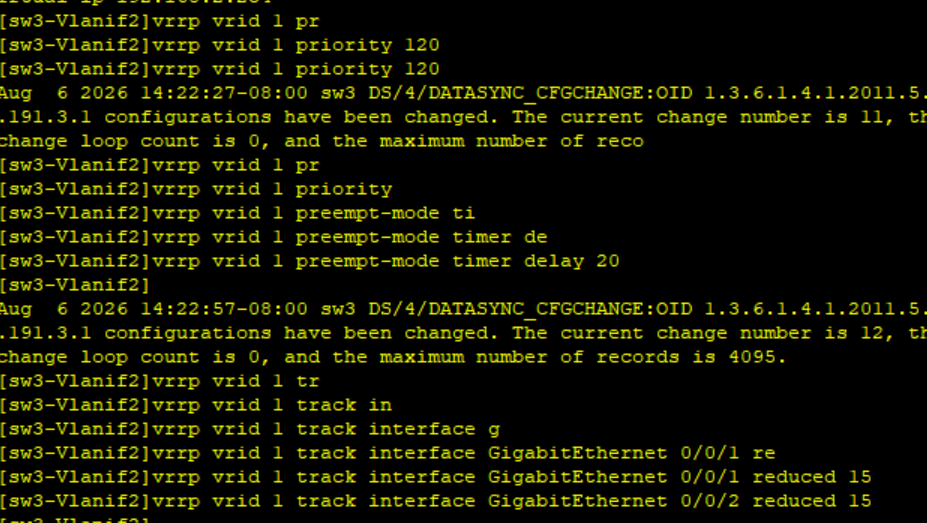

SW3

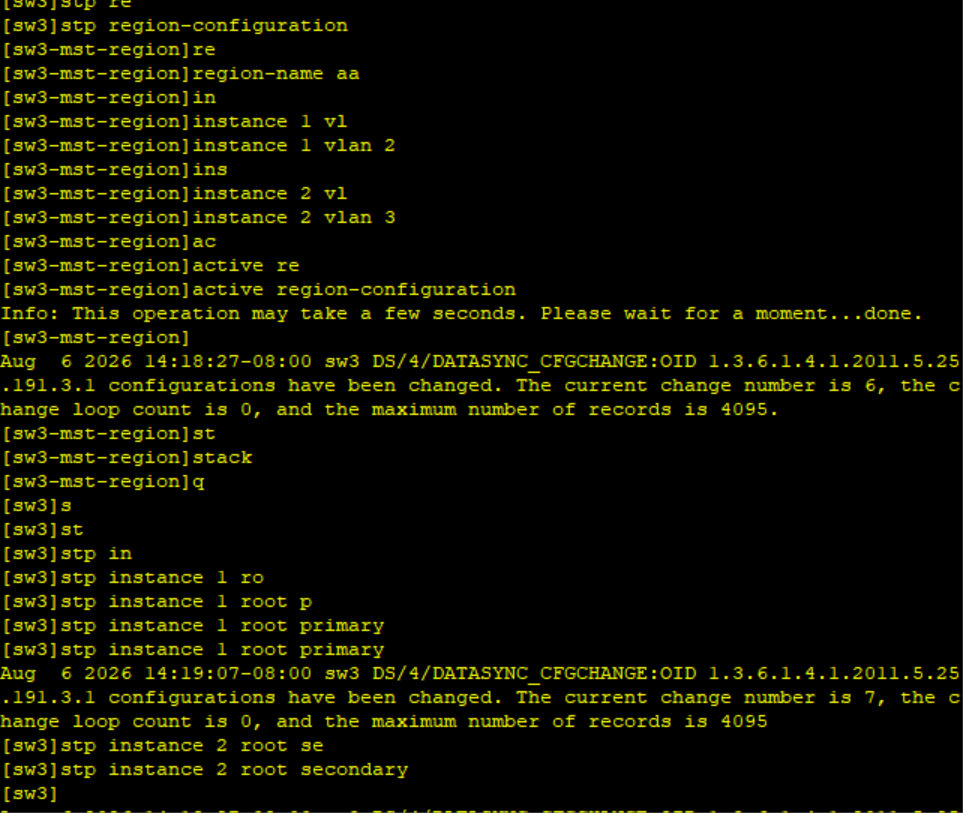

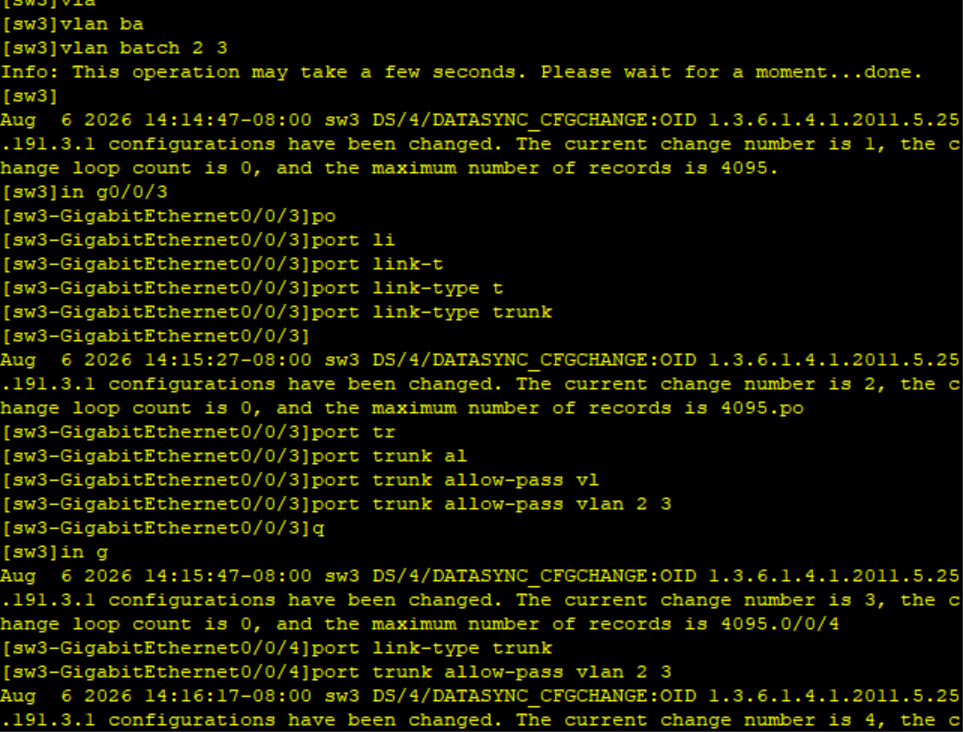

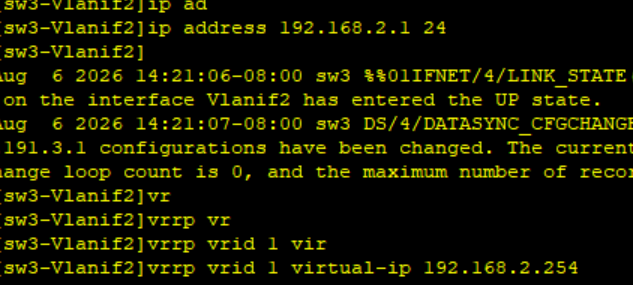

创建VLAN 2 3 ，修改链路类型，配置生成树，配置vrrp

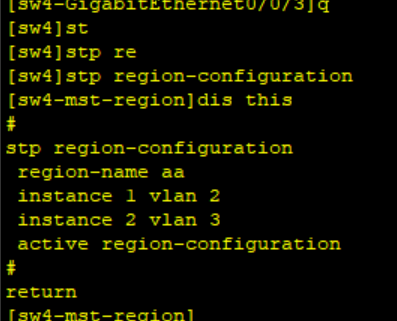

SW4

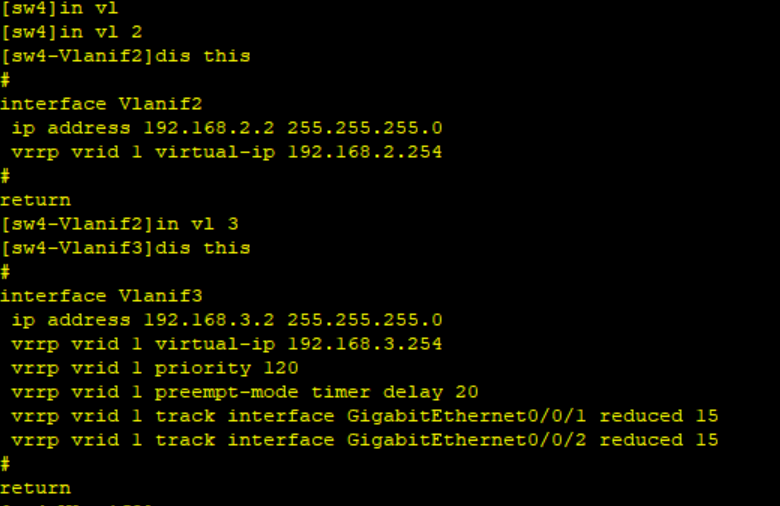

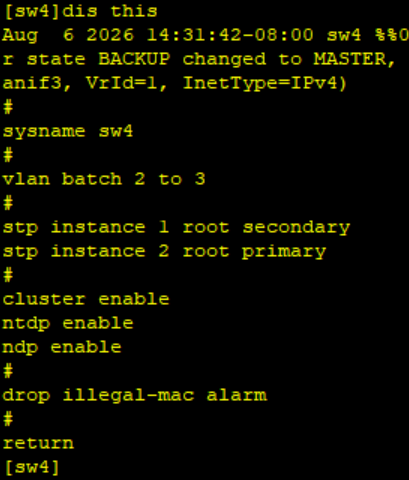

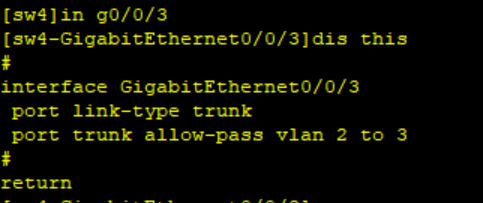

此时SW4 需要配置 VLAN 2 和 VLAN 3 的 Trunk 互通、MSTP 主备根桥划分，以及在 VLAN 2/3 上部署 VRRP 实现网关冗余并结合链路检测保障可靠性。

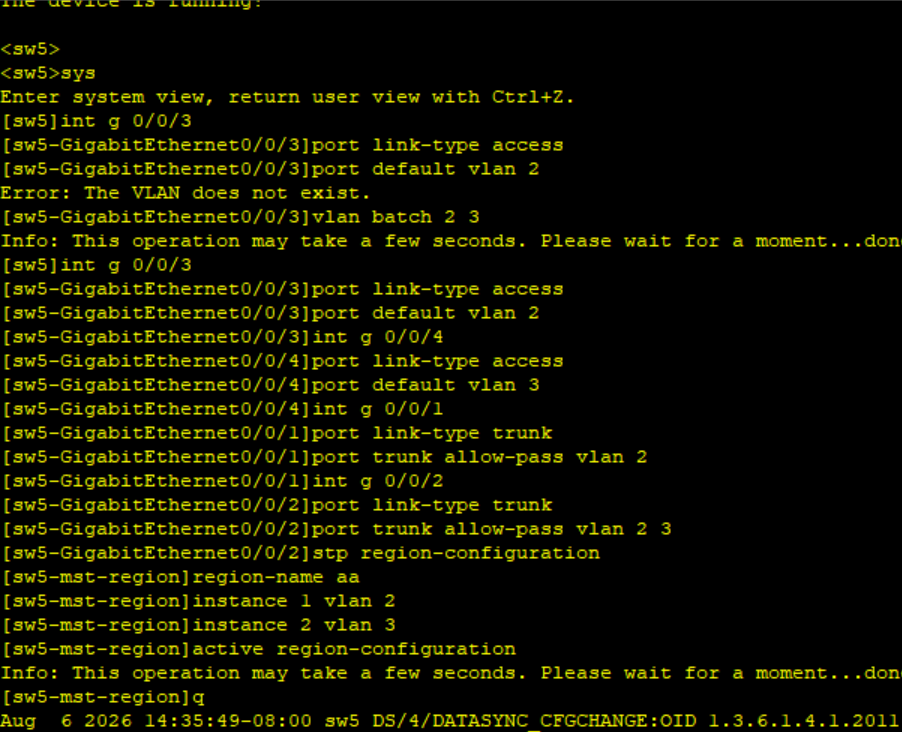

SW5

此时SW5 需要配置 VLAN 2 和 VLAN 3 的创建及接口划分，设置部分接口为 Access 模式，部分为 Trunk 模式，并配置 MSTP 区域和实例以实现生成树多实例管理。2.汇聚层到核心路由配置

 SW1-SW2：VLAN 102 --- 10.10.2.0/24
 SW1-SW3：VLAN 103 --- 10.10.3.0/24
 SW1-SW4：VLAN 104 --- 10.10.4.0/24
 SW2-SW3：VLAN 203 --- 10.20.3.0/24

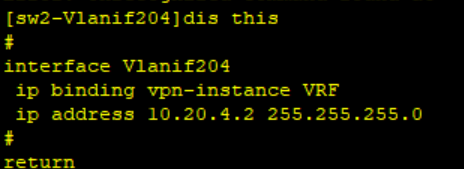

 SW2-SW4：VLAN 204 --- 10.20.4.0/24

SW3

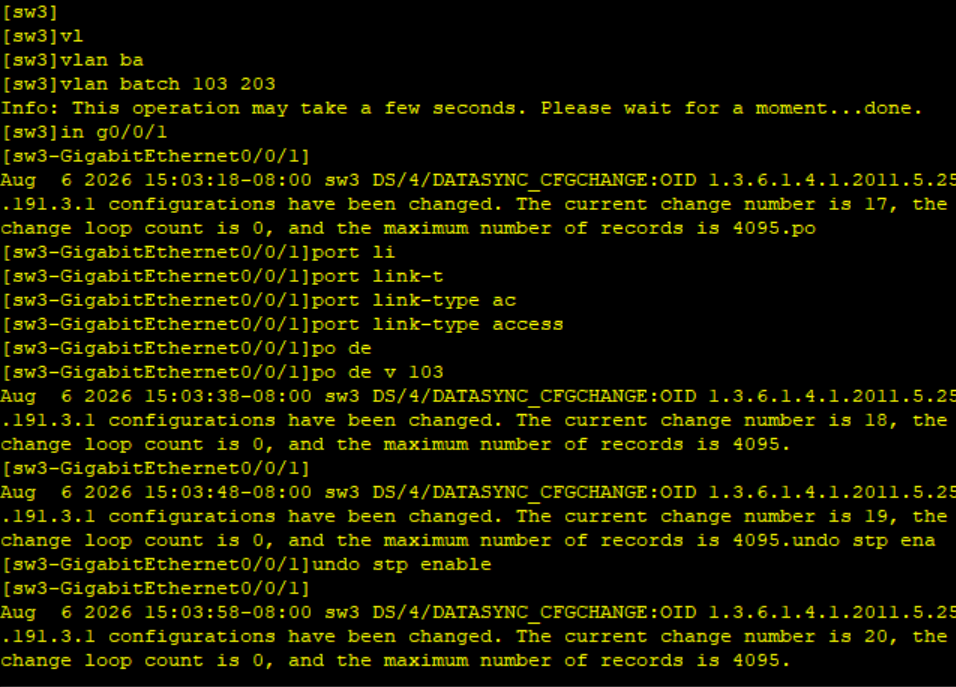

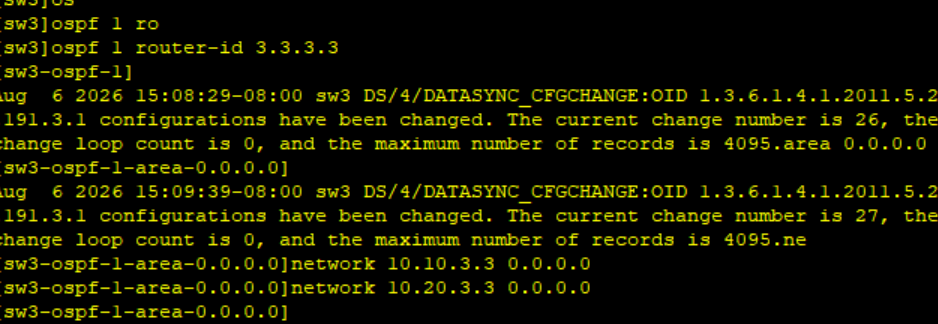

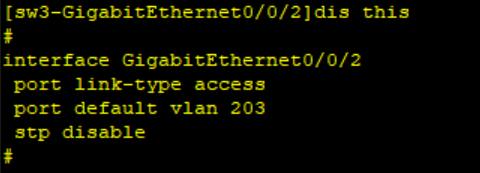

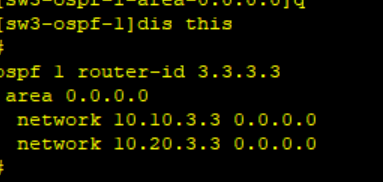

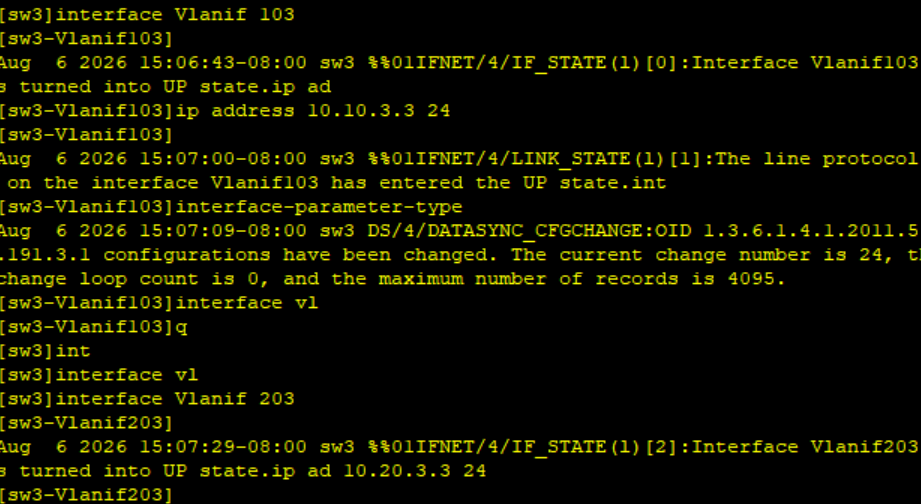

此时SW3 需要配置 VLAN 103 和 203 的接口划分与三层接口 IP 地址，关闭接口生成树协议，并启用 OSPF 路由协议进行对应网段的路由通告。

SW4

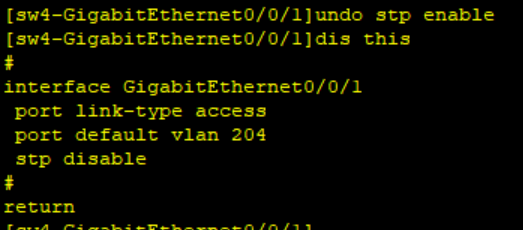

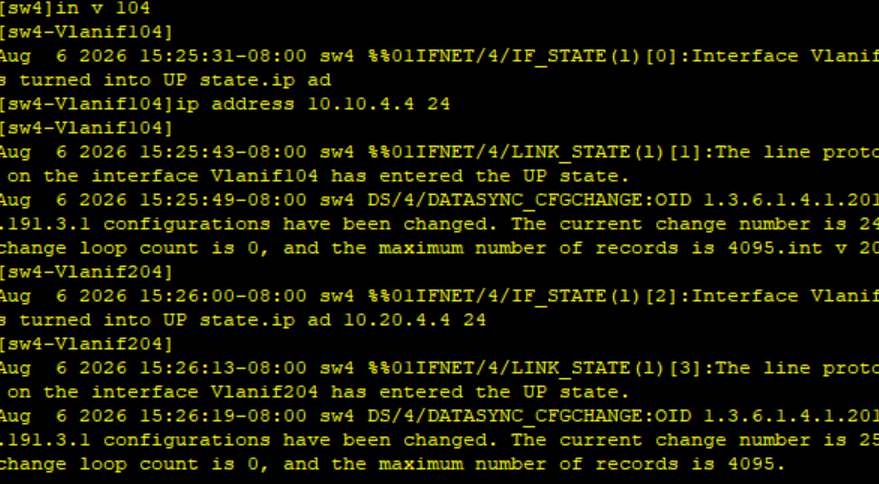

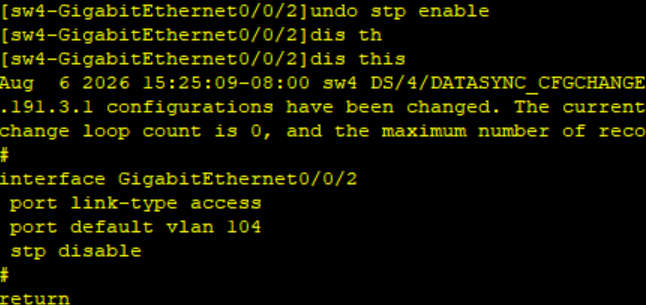

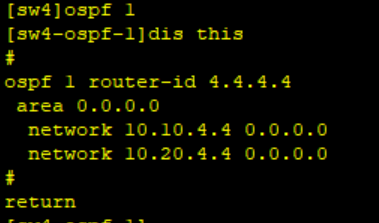

此时SW4 需要配置 VLAN 104 和 204 的访问接口及三层 VLANIF 接口 IP，关闭接口生成树协议，并启用 OSPF 路由通告对应网段。

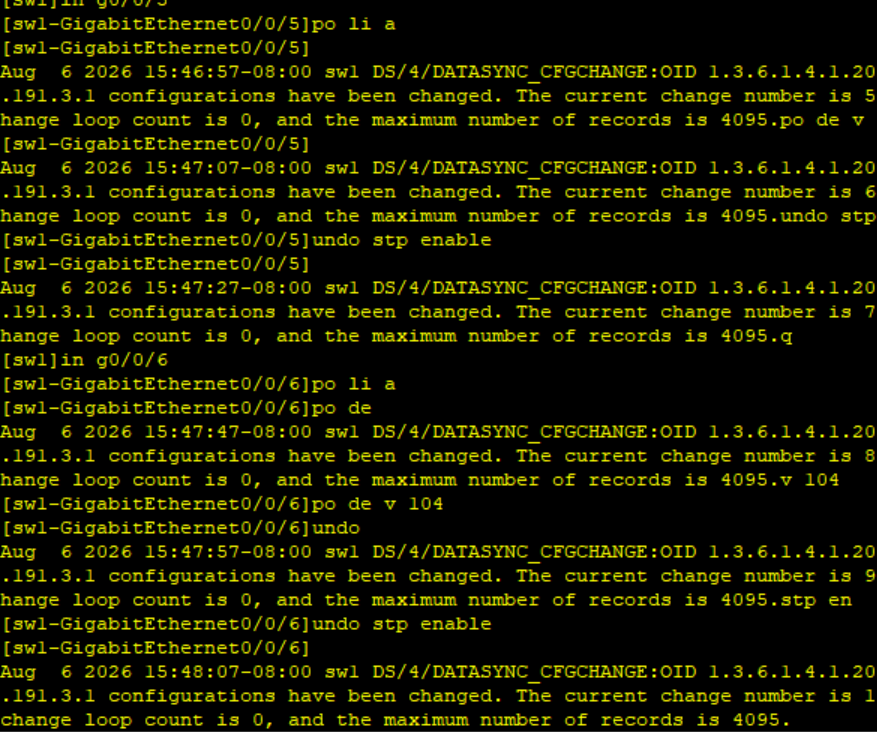

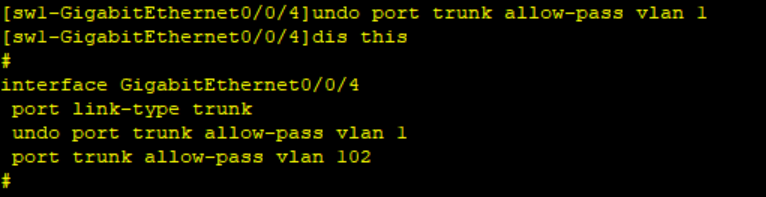

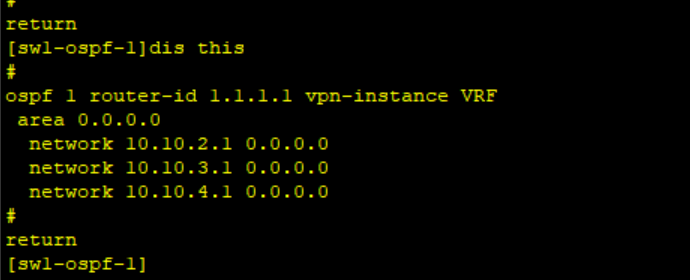

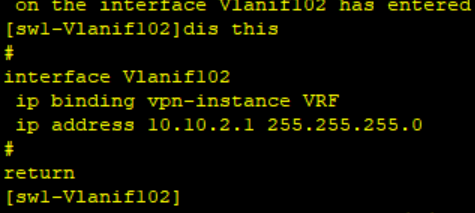

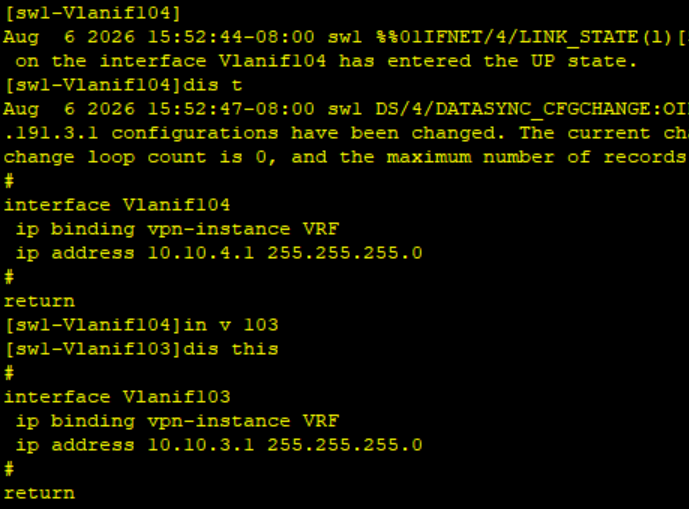

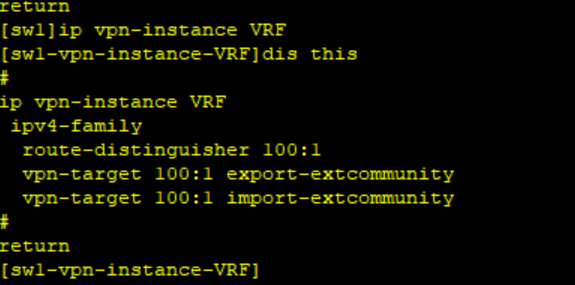

SW1

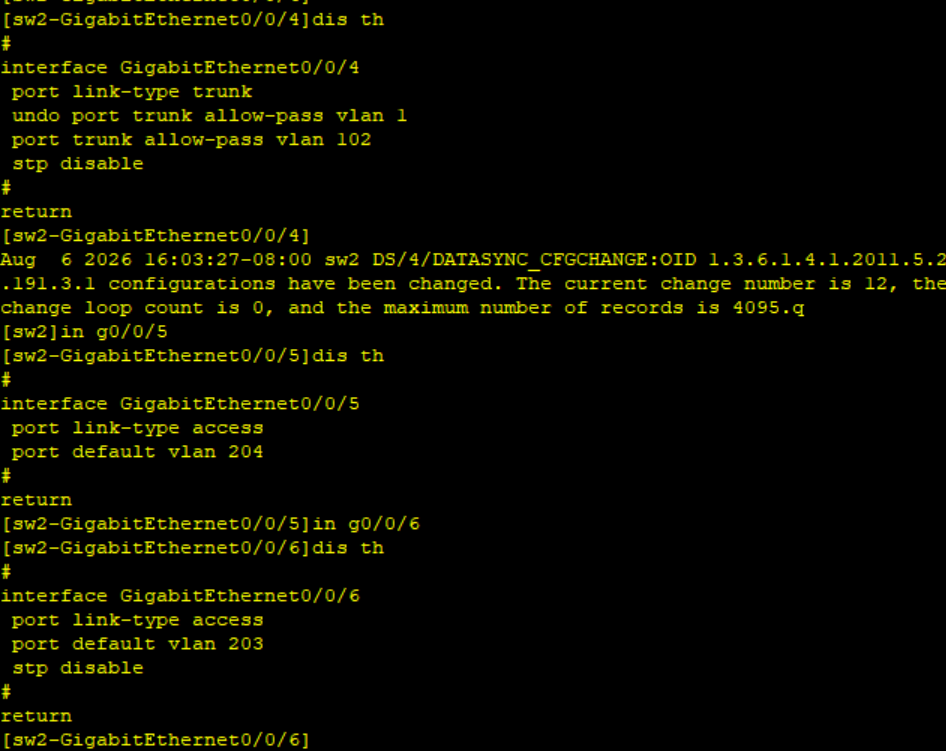

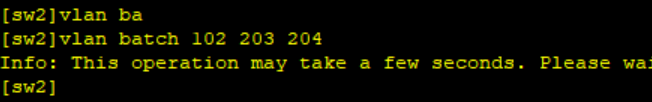

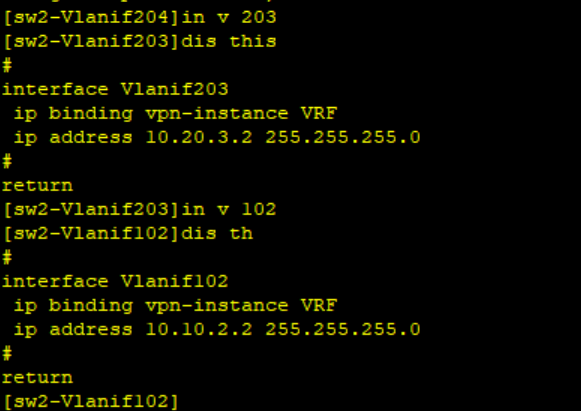

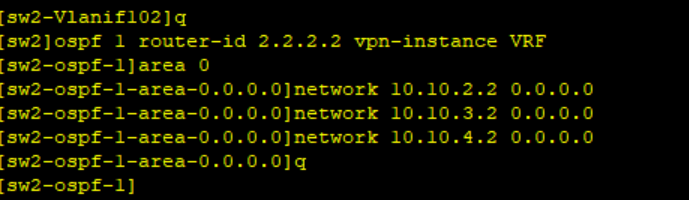

SW2

SW1:
    去往192.168.2.0/24，发送给SW3，备份为SW4
    去往192.168.3.0/24，发送给SW4，备份为SW3
SW2:
    去往192.168.2.0/24，发送给SW3，备份为SW4
    去往192.168.3.0/24，发送给SW4，备份为SW3


在SW3上重发布路由信息时
14
将192.168.3.0/24路由的开销改大，192.168.2.0/24不变，其他直连路由不引入


在SW4上重发布路由信息时
29
将192.168.2.0/24路由的开销改大，192.168.3.0/24不变，其他直连路由不引入
