RK3588S2核心板:基于 RK3588S2 的高性能嵌入式算力底座
在工业自动化、边缘计算、智能机器人等场景加速落地的当下,嵌入式平台既要扛得住复杂的 AI 推理与多媒体处理,又要给二次开发留出足够的接口余量。南京小威智控能推出的 CM3588S 核心板,搭载瑞芯微 RK3588S2 处理器,以"SoC + LPDDR + eMMC + LGA 封装"的紧凑形态,为高端 AIoT 与工业控制项目提供了一块可直插量产的算力底座。本文基于官方公开参数整理,供工程师选型参考。
为什么选择RK3588S2?

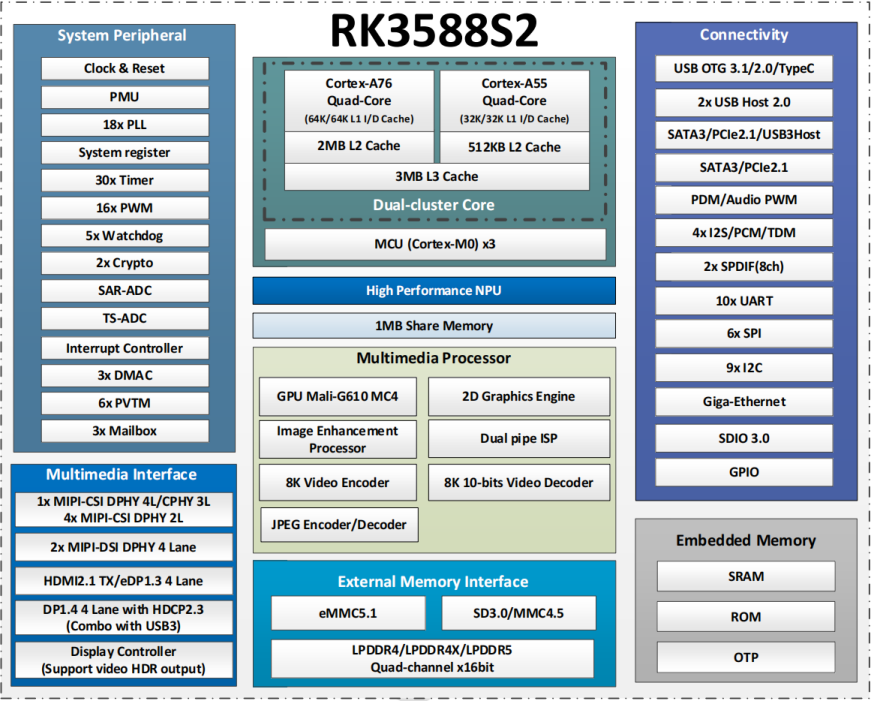

RK3588S2 是瑞芯微 8nm LP 制程的旗舰级 AIoT SoC,采用 4×Cortex-A76 + 4×Cortex-A55 的八核 big.LITTLE 架构,A76 大核主频最高 2.4GHz。同封装内集成了三块关键算力单元:
-
GPU:ARM Mali-G610 MP4,支持 OpenGL ES 3.2 / Vulkan 1.1 / OpenCL 2.0,可覆盖 3D 渲染与通用计算
-
NPU:三核架构,算力 6 TOPS,支持 INT4 / INT8 / INT16 / FP16 混合精度,可承载 TensorFlow / PyTorch 等主流框架的模型推理
-
ISP:双管道 ISP,支持 48MP 像素输入,具备 HDR 与 3DNR 能力
视频引擎方面,RK3588S2 支持 8K@60fps 解码、8K@30fps 编码,显示子系统可通过 HDMI 2.1、eDP、DP、MIPI-DSI 等多种接口输出,并支持多屏异显。

CM3588S 核心板关键参数
|
CM3588S2 |
|
|
处理器 |
CPU:四核Cortex-A76 + 四核Cortex-A55@2.4GHz NPU:6TOPS,三核架构,支持INT4/INT8/INT16/FP16混合操作 GPU:ARM Mali-G610 MC4;OpenGL ES 1.1, 2.0,3.2、Vulkan 1.2、OpenCL up to 2.2;内嵌高性能2D图像加速模块 VPU: 解码:
编码:
|
|
内存 |
8GB LPDDR4/4X/5/5X |
|
存储 |
64GB eMMC |
|
系统 |
Android14、Ubuntu20/22、Debian12、Linux6.1 |
|
接口方式 |
LGA接口 |
|
电源 |
DC 4V(电压误差±5%) |
|
尺寸 |
60mm×50mm×3.9mm |
|
环境 |
工作温度:0-70℃,存储湿度:10%-90%RH |
|
外设资源 |
数量 |
参数 |
备注 |
|
HDMI/eDP |
1 |
支持HDMI 2.1,最大输出分辨率7680×4320@60Hz 支持eDP 1.3,最大输出分辨率4K@60Hz |
处理器内置了VOP控制器,有4个Port 输出,支持DP0/HDMI0/eDP0/MIPI DSI0/MIPI DSI1视频接口输出,最多可同时支持4个显示输出,如4K+4K+4K+2K,如果要支持8K,那么只支持8K+4K+2K |
|
MIPI-DSI |
2 |
提供2个4-lane MIPI 显示串行接口,支持MIPI V1.2版本 最大输出分辨率4K@60Hz |
|
|
DP-TX |
支持DP 1.4,最大输出分辨率7680×4320@30Hz |
||
|
MIPI-CSI |
1 |
支持3路4 Lane MIPI-CSI 或者4路2 lane MIPI-CSI+1路4 Lane MIPI-CSI |
|
|
Audio |
≤2 |
2×8ch I2S/PCM/TDM |
|
|
SDIO |
1 |
SDIO 3.0,支持SDIO 3.0、SD 3.0/MMC 4.51 |
|
|
Ethernet |
1 |
1路GMAC,提供RGMII/RMII接口引出 |
|
|
USB 2.0 |
3 |
1路USB2.0 OTG,2路USB2.0 Host |
|
|
USB 3.0 |
≤2 |
1路USB 3.0 Host 1路USB 3.0 OTG |
数量标注为最大,其共用3组SerDes通道,同时仅可使用3个功能接口 |
|
SATA |
≤2 |
SATA 3.0,最高速率6.0Gbs,支持eSATA |
|
|
PCIe2.0 |
≤2 |
PCIe 2.0×2,最高速率5.0Gbps,RC模式 |
|
|
UART |
≤7 |
最高速率4Mbps |
|
|
SPI |
≤2 |
支持主从模式,软件可配置 |
|
|
I2C |
≤9 |
支持7bits和10bits地址模式,最高速率可达400Kbit/s |
|
|
PWM |
≤7 |
32bits定时器/计数器 |
|
|
SARADC |
6 |
采样范围0-1.8V,12bits,最大采样率1MS/s,ADC0默认为Maskrom按键,ADC1 默认为recovery按键 |
|
|
CAN |
≤1 |
支持 CAN 2.0B协议,最高支持1Mbps |
板卡通过 LGA 封装将 RK3588S2 的功能引脚做了最大化引出,集成 PCIe 2.0、SATA、UART、USB 3.0 等高速接口,方便用户做载板扩展与二次开发。
能力解读:这块核心板适合做什么
1. 端侧 AI 推理
6 TOPS NPU 配合 int4 / int8 量化,能够承接视觉类模型的端侧推理任务,例如工业缺陷检测、机器人视觉导航、医疗影像辅助等。对算力需求更高的训练任务仍建议放到服务器端,核心板定位在推理与预处理。
2. 多路视觉与多媒体处理
48MP ISP + 8K 编解码引擎,使 CM3588S 可以同时接入多路摄像头、完成图像增强并输出到多块显示屏,适用于智能 NVR、工业相机、手术示教、数字标牌等场景。
3. 多屏异显的人机界面
内置 VOP 多显控制器,支持四屏并发输出,可灵活适配"操作屏 + 状态屏 + 警示屏"等工业 HMI 多屏需求。
4. 工业控制与边缘网关
板卡历经环境测试与稳定性验证,适用于 0°C ~ +70°C 商用级工作温度区间(RK3588S2 芯片规格)。对于人形机器人、四足机器人、工业自动化设备、智慧医疗、电力储能、智能安防等高端 AIoT 场景,可通过载板扩展双千兆以太网、CAN、RS485 等现场总线。
适用项目类型速查
-
✅ 端侧需要 6 TOPS 内 AI 推理、且有 8K 视频处理需求的设备
-
✅ 需要四屏异显的工业 HMI 或数字标牌
-
✅ 多摄像头接入的智能 NVR、工业相机、机器人视觉系统
-
✅ 作为边缘计算网关的主控,需 PCIe / SATA / 多 UART 等丰富扩展
-
❌ 受限于功耗与散热、无法接受主动散热的超便携电池设备(RK3588S2 属高性能 SoC,需合理评估整机功耗预算)
-
❌ 需要工业宽温(-40°C 起步)
CM3588S 核心板的价值不在于堆砌"旗舰""极致"等形容词,而在于它把 RK3588S2 这颗能力均衡的 SoC,以 LGA 封装 + 8GB/64GB 标品配置 + 四系统支持 + 引脚最大化引出的方式,做成了一块可以直接进入载板设计的算力模块。对于预算有限但又需要 6 TOPS NPU、8K 多媒体、多屏显示的嵌入式项目而言,它提供了一个参数透明、可量产、便于二次开发的选项。
如果你是正在做载板设计的工程师,建议直接向南京小威智控索取 CM3588S 的最新版规格书与引脚定义,并针对你的具体场景(如机器人主控、工业 HMI、边缘网关)确认内存配置、温宽等级与 BSP 支持范围.
