机器人喷涂需要精准控制喷枪朝向、间距、移动速度与喷幅搭接，从而在复杂3D曲面上形成均匀漆膜。该工艺无法依靠点位编程或CAD内置路径数据，因此离线编程（OLP）必不可少。本文将介绍专用喷涂离线编程如何减少反复试喷、降低原料损耗、保障机器人工艺落地，让仿真从备选工具变成喷涂机器人投产落地的关键手段。

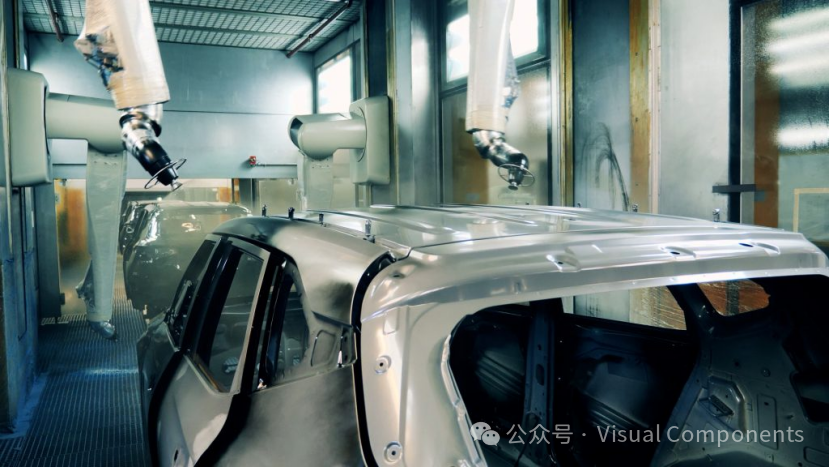

 想要在复杂三维工件表面实现漆膜厚度均匀，喷涂机器人必须保证喷枪垂直工件、间距固定、匀速移动，三项条件缺一不可。任一参数出错，工件只能脱漆返工。

  点位路径规划适用于焊接与切割，但喷涂工况截然不同：需要考量喷雾锥轮廓、相邻喷道重叠量、曲面持续变化的法向以及喷房空间限制。这也是喷涂必须采用面向曲面工艺开发的离线编程软件的原因。

  本文围绕Visual Components离线编程的喷涂全流程展开：从CAD导入到喷涂覆盖率校验、喷涂参数逻辑、VC离线编程可仿真内容、软件局限性以及学习周期。本文作者Severi Keisala，Visual Components应用工程经理，团队常年为客户做培训与项目落地，内容均来自一线项目实操经验。

01

喷涂路径无法从CAD中提取

焊接可依托PMI、MBD规范在CAD内标注焊缝信息，喷涂行业却没有对应的标注标准，无法在原始模型中标记喷涂面、自动生成喷涂轨迹。

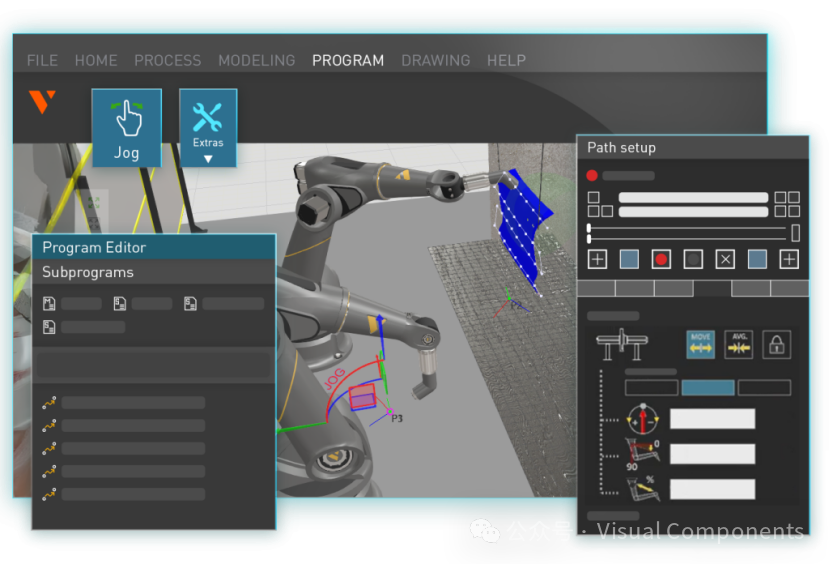

全部路径需要在导入模型后于离线编程软件内创建，流程如下：

1. 导入CAD模型（VC兼容市面主流CAD格式）

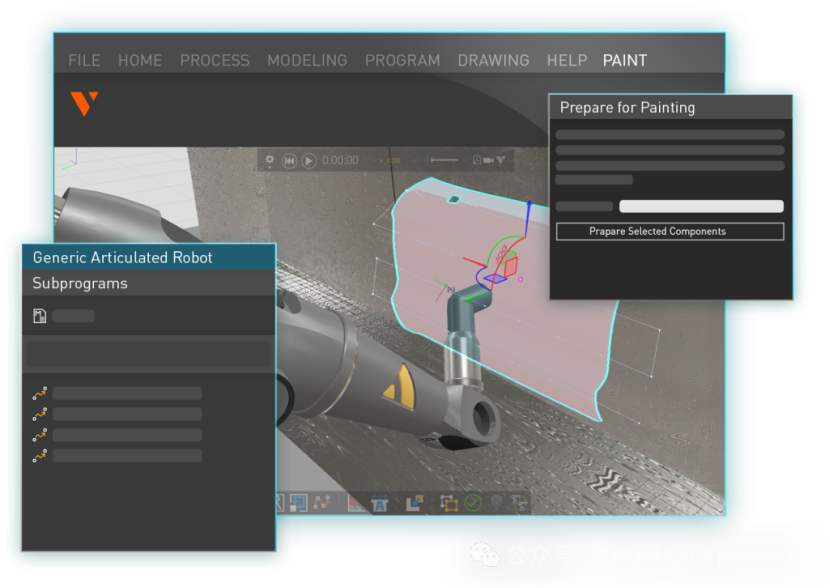

2. 选中需要喷涂的工件表面

3. 选定喷涂样式：往复之字形、螺旋形、随轮廓、自由路径

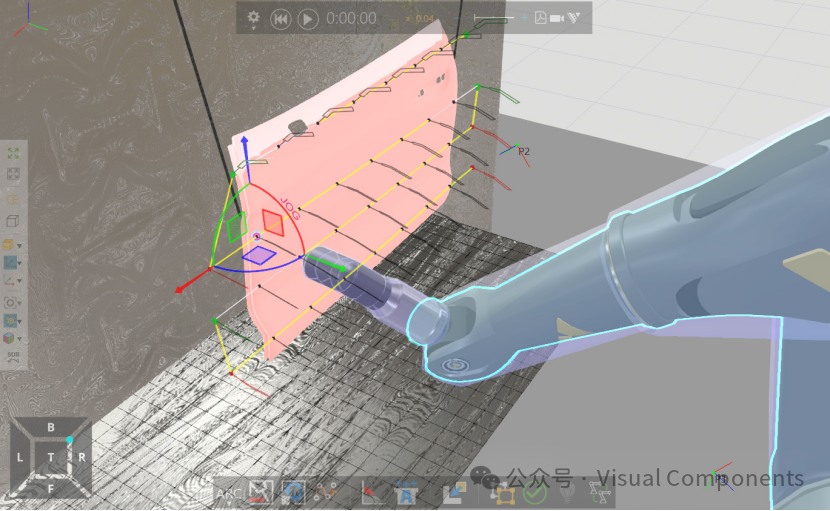

4. VC离线编程自动沿曲面法线生成90°垂直喷涂路径

对比现场机器人人工示教：操作人员需要目视喷枪角度、逐个点位设定；VC可精准统一计算垂直姿态。

  对比现场机器人人工示教：操作人员需要目视喷枪角度、逐个点位设定；VC可精准统一计算垂直姿态。

02

让仿真喷枪参数匹配实体喷枪

VC离线编程采用直接喷涂沉积仿真模型，并非CFD流体仿真，不追踪单颗涂料粒子运动轨迹。依靠喷幅外形、涂料流量、枪距、移动速度测算涂料沉积量，再映射至工件表面，计算各个位置漆膜厚度。

可自定义配置：喷幅宽度与外形、涂料流量、喷枪工件间距、机器人行进速度、路径间距，以上参数作为漆膜沉积计算输入条件。

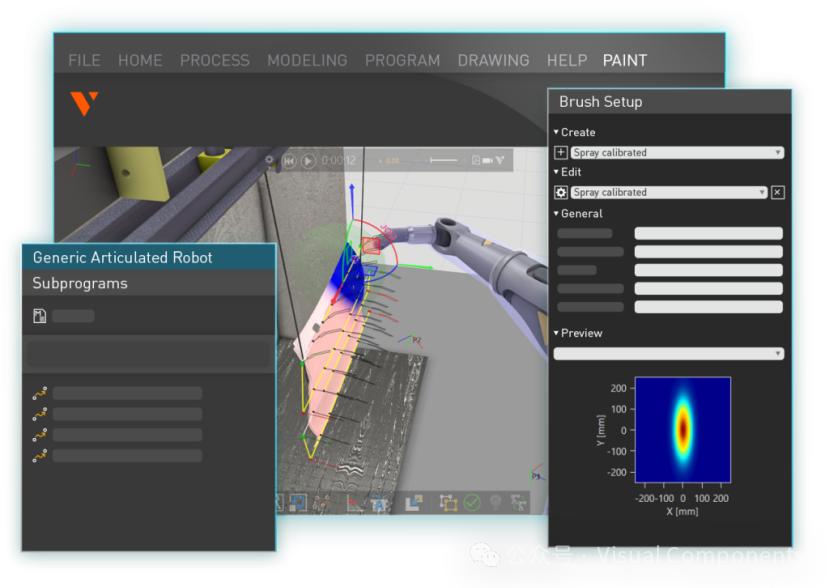

标定流程

使用实体喷枪在平板实物试喷，测量横向、纵向涂料分布数据，将实测数据录入软件生成和实体喷涂特性一致的数字仿真喷枪。

常规液态油漆：仿真结果和现场喷涂一致性高

静电粉末喷涂：带电粉末受静电吸附会绕工件边缘上粉，直线型喷雾仿真模型无法实现该效果；此类效果需要CFD流体仿真（如ANSYS软件）。VC不做相关模拟，仅沿直线计算喷涂遮挡，遇到遮挡即判定无法上料。常规湿喷仿真精度可靠，静电包覆效果不在软件仿真范围内。

03

机器人进喷房前提前校验喷涂覆盖率

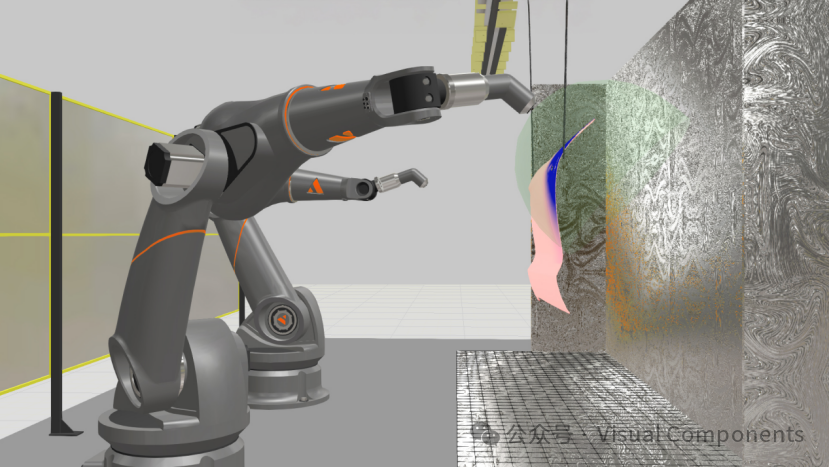

完成路径与参数设置后，VC提供多种喷涂结果查验方式：覆盖率云图确认所有待喷涂面均可上漆；彩色分区漆膜厚度视图直观展示各处膜厚；点击单点查看精准厚度；任选两点生成截面厚度变化曲线。

发现漆膜偏薄：调整路径间距、涂料流量、走枪速度；局部积漆：修改喷幅密度或枪距，全部优化工作在仿真内完成。

在离线编程出现前，只能现场反复试喷、打磨脱漆、重新喷涂。热喷涂等高成本工艺，每次试喷都会产生高额物料损耗；常规喷漆反复调试同样累积大量成本。

VC无法完全取消现场试喷，但导出程序前已完成覆盖率、膜厚、机器人可达性校验，大幅减少现场意外返工与脱漆重喷。

04

喷涂专属工艺约束

遮蔽禁喷

在软件划定排除区域，对应区域不会生成喷涂路径。

注意：软件仅规划路径，无法模拟物理遮蔽效果，靠近遮蔽区的喷涂仍需要现场贴胶带、工装遮挡，实体遮蔽属于现场生产环节。

多层喷涂（底漆、色漆、清漆）

同一条喷涂路径可复用至多层涂装，仅修改流量、走速、喷枪参数即可；若面层使用窄喷幅喷枪，需要重新生成更密集的喷涂路径，流程不变，仅修改输入参数。

机器人运动学

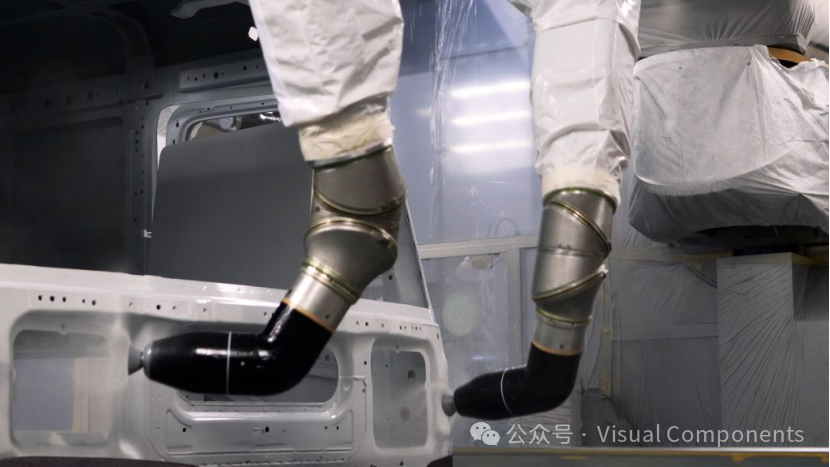

喷涂机器人相较通用工业机器人自由度更多、关节行程更大、本体结构特殊。VC内置预配置好运动参数的喷涂机器人模型库。

喷涂时机器人与工件间距较远，碰撞问题少见；奇异位姿是主要故障点（机械臂完全伸直到极限，控制器无解），小幅调整趋近角度即可解决。

05

离线编程从锦上添花变为刚需的场景

  本人曾落地等离子热喷涂项目：等离子焰流温度高达2000℃，机器人夹持工件经过固定喷枪完成熔覆。该工艺对喷枪垂直度要求极高，角度偏差超±15°粉末便无法附着、直接飞溅。

  曲面小半径位置，所需垂直角度持续变化，无法在高温工况下人工旁站调试，只能依靠仿真提前校验程序。这类无法现场实时查验的工艺，离线编程是项目落地的唯一保障。

06

仿真精度相关疑问

常有客户质疑喷涂仿真准确度：常规液态油漆经过喷枪标定后，仿真精度满足落地需求；静电喷涂确实存在仿真短板。但绝大多数喷涂工况为常规湿喷，VC仿真可以精准预判实际喷涂效果

07

喷涂离线编程是否值得投入？

反问心存顾虑的客户：您现在如何调试喷涂机器人？如何控制原料浪费？

无仿真=反复试喷、打磨返工，持续消耗工件、涂料与喷房工时。

VC无法彻底取消现场试机，但能大幅缩减试喷次数，节约涂料、缩短调试停机时间；同时缓解行业技工短缺问题，经验不足的操作人员也能直接使用仿真验证完毕的程序投产，不再完全依赖老师傅实操经验

08

落地起步建议

常规湿喷标准流程：导入几何模型→生成喷涂路径→配置喷涂参数→校验喷涂覆盖率→确认机器人可行性→下发程序。学习周期以天计算，无需数周。

静电喷涂与热喷涂可沿用相同流程，但落地前需要提前知悉软件仿真局限性。

常见问答

01

什么是喷涂机器人离线编程？

在仿真软件内完成喷涂路径编写、喷枪参数设置、覆盖率验证，无需占用实体喷房。依托曲面自动生成垂直走枪轨迹，替代人工手持示教逐点编程。

02

VC如何在复杂曲面生成喷涂路径？

导入CAD模型，选中喷涂面，选定喷涂样式（往复/螺旋/随轮廓/自由），软件自动沿曲面法线生成垂直路径；机器人无法实现90°垂直时，可自定义角度公差。

03

可配置哪些喷涂参数？

喷幅外形与宽度、涂料流量、枪距、机器人走速、路径间距，以上参数共同参与漆膜厚度运算。

04

喷涂仿真精准度如何？

常规液态喷漆：喷枪经过实物标定后仿真精度优异；静电粉末喷涂：无法模拟粉末静电绕边上粉效果。

05

VC能否仿真漆膜厚度？

支持覆盖率云图、分区厚度色标、单点厚度读数、两点间截面厚度曲线。

06

如何处理遮蔽与多层喷涂？

划定禁喷区自动规避路径；多层涂装复用路径、微调参数，窄喷幅面漆需重新生成加密路径。

07

支持哪些机器人品牌？

内置主流喷涂机器人模型库与后置处理程序；非标特殊运动构型机器人可定制适配。
