本文旨在为面临机器人关节空间、控制精度和电磁干扰挑战的工程师，提供一套基于中空电感式编码器的完整解决方案。核心要点如下：

• 解决核心痛点：针对传统实心轴编码器占用轴向空间、布线困难的问题，提出中空安装方案，释放关节内部空间，简化机械结构。
• 关键技术方案：BE30B4采用中空结构适配空心轴走线，提供17位高分辨率实现精密运动控制，并利用电感式传感原理保障复杂电磁环境下的稳定性和抗干扰能力。
• 主要应用价值：实现低成本、高可靠性的位置反馈，提升机器人动作平滑度与系统可靠性，支持从伺服电机到协作机器人等多场景迁移，是国产化替代的优选方案。

① 机器人关节空间受限下的中空安装痛点解析

在现代机器人设计中，关节模组的紧凑化是永恒的追求。传统光电编码器通常采用实心轴设计，电机轴必须穿过编码器中心，或者编码器安装在电机尾部，这直接增加了电机的轴向长度。在多自由度机械臂中，每一个关节增加的几毫米长度，累积起来都会显著影响整机的活动范围和负载能力。更麻烦的是，实心轴方案往往需要额外的联轴器或法兰盘来连接，这不仅增加了装配复杂度，还引入了新的机械误差源。

中空安装方案则从根本上改变了这一局面。BE30B4中空电感式传感器模组直接套在电机轴外部，利用电机轴内部的空洞空间进行走线，彻底释放了轴向尺寸。这种设计允许电缆直接从电机内部穿过，无需在侧面开槽或增加外部线槽，极大地简化了机械结构。

② 17 位高分辨率对精密运动控制的价值提升

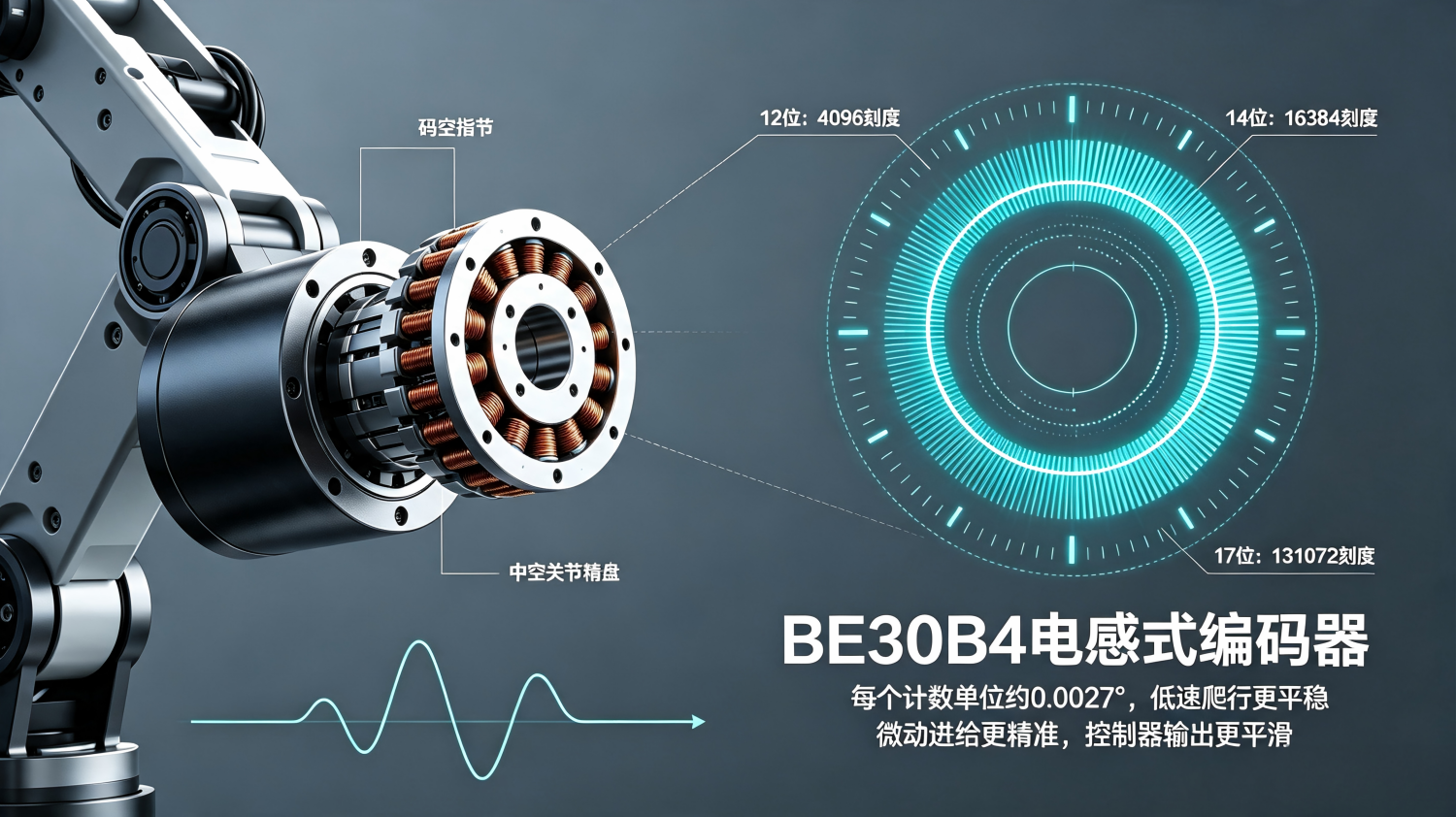

分辨率是衡量编码器性能的核心指标之一。从常见的 12 位、14 位提升到 17 位，不仅仅是数字的增加，更是控制精度的量级跨越。17 位分辨率意味着将一圈 360 度划分为 $2^{17}$（即 131,072）个细分位置，每个计数单位对应的角度仅为约 0.0027 度。在低速爬行或微动进给场景下，这种高分辨率能让控制器感知到极细微的位置变化，从而输出更加平滑的电流指令，有效消除低速抖动现象。

BE30B4 单圈绝对值，上电瞬间读取当前关节绝对角度，直接进入运动控制，无寻零动作；
支持自定义零点初始化，可将关节机械原点与电气零点一键匹配。

③ 复杂电磁环境下的抗干扰与稳定性保障方案

电感式编码器BE30B4基于电磁感应原理，天生具有更强的环境适应性。其核心传感线圈和信号处理电路通常采用差分结构设计，能够有效抵消共模干扰。
ESD 静电防护：IEC 61000-4-2 Level4，关节插拔线束、人体接触防静电击穿；
内置 5V TVS 浪涌钳位，抵御电机启停、PWM 变频电压冲击。机器人强电磁环境必备.

④ 基于 RS485 协议的总线集成与接线实操

RS485 接口因其传输距离远、抗干扰能力强、支持多点联网等特点，成为工业编码器的主流通讯选择。在集成 BE30B4 这类支持 RS485 协议的模组时，接线规范直接决定了通讯质量。典型的接线定义包含电源正负（VCC/GND）和差分信号线（SD+/SD-）。务必使用双绞屏蔽线连接 SD+ 和 SD-，并在接收端并联 120 欧姆终端电阻，以消除信号反射引起的波形畸变。

以下是一个典型的接线配置示例：

编码器引脚       控制器/PLC 端口
-----------------------------
VCC (5V)      ->  5V 电源输出
GND           ->  电源地 (共地)
SD+           ->  RS485 A+ (双绞线)
SD-           ->  RS485 B- (双绞线)
PE            ->  机壳地 (屏蔽层单端接地)

注意，所有设备的 GND 必须共地，否则电位差会导致通讯失败甚至损坏接口。波特率方面，该类模组通常支持高达 2.5MHz 的速率，但在长距离传输或干扰较强时，建议适当降低波特率以提升稳定性。在软件层面，主机需按照特定的时序协议发送读取指令，解析返回的数据帧获取绝对角度值。由于 RS485 是半双工模式，发送和接收不能同时进行，程序中需严格控制方向切换的延时，避免数据冲突。

⑤ 绝对零点初始化设置与校准关键步骤

绝对值编码器的优势在于断电后无需重新找零，但这一功能依赖于正确的初始化设置。首次安装或更换机械结构后，必须执行零点校准，将当前的机械位置定义为逻辑零点。对于支持硬件初始化的模组，操作通常非常简便：在上电状态下，将特定的初始化引脚（如 K1）与地短接约 1 秒，此时指示灯会熄灭，表示进入初始化模式；等待约 2 秒后，若指示灯常亮，则说明零点设置成功；若快速闪烁，则表示失败，需检查电源和接线后重试。

在初始化过程中，编码器会暂停响应任何通讯指令，这是正常现象。完成后重新上电，编码器即可输出以新零点为基准的绝对角度。值得注意的是，初始化前务必确认机械结构已处于预期的零位状态，否则后续所有位置控制都将存在固定偏差。对于多关节机器人，建议在装配完成后统一进行零点标定，并记录各轴的偏移量存入控制器 EEPROM，以便在维护更换时快速恢复。

⑥ 径向与切向容差对装配效率的实际优化

机械加工和装配不可避免地存在误差，如果编码器对安装同轴度要求过高，会极大增加生产难度和成本。优秀的中空编码器设计允许一定的径向和切向容差。例如，某些型号允许±0.2mm 的径向偏差和±0.2mm 的切向偏差，这意味着在安装时不需要使用高精度的定位工装，普通工人凭借手感或简单治具即可完成装配。

这种宽容差设计不仅提高了装配效率，还降低了因强行校正导致的轴承磨损风险。在实际操作中，只要保证码盘与传感器之间的间隙在推荐范围（如 0.9mm~1.3mm）内，即使轴心有轻微偏移，电感式传感器也能通过内部算法补偿磁场畸变，输出准确的角度数据。这使得它在大规模生产中极具优势，减少了对熟练技工的依赖，同时也提升了产品的一致性。

⑦ 宽温域与高转速场景下的可靠性验证数据

工业应用环境往往严苛多变，编码器必须在极端条件下保持稳定。经过验证的成熟模组通常支持 -40℃至 85℃的工作温度范围，存储温度甚至可达 105℃，足以应对北方冬季户外作业或高温车间的需求。在高温测试中，关键参数如零点漂移和增益误差均控制在允许范围内，确保长时间运行不失效。

在高转速方面，支持 6000 RPM 甚至更高转速的编码器已成为标配。在离心力作用下，内部结构必须稳固，PCB 板和线圈不能发生形变或位移。实测数据显示，在满速运转 1000 小时后，重复精度仍能保持在±0.0035°以内，绝对精度优于±0.05°。这种高可靠性得益于电感式原理无摩擦、无磨损的特性，以及坚固的封装工艺。对于需要连续高速运转的风机、主轴电机等应用，这样的性能指标提供了坚实的安全保障。

⑧ 从伺服电机到协作机器人的多场景迁移应用

凭借中空、高分辨率和强抗扰特性，这类编码器模组的应用场景极为广泛。在标准伺服电机中，它替代了传统的光电编码器，实现了更紧凑的机身设计，特别适合包装机械、纺织设备等空间受限场合。在协作机器人领域，其中空结构允许线缆穿过关节，实现了真正的模块化关节设计，使得机器人外观更简洁，运动更灵活。

此外，它还可应用于转台、云台、AGV 车轮驱动等需要绝对位置反馈的场景。由于支持多圈绝对值输出（需配合电池或特定算法），即使在断电移动后也能立即知晓当前位置，无需开机回零，大大提升了设备的自动化程度和安全性。不同行业虽需求各异，但核心的高可靠、易安装、高精度诉求是相通的，这使得同一款编码器模组能够通过简单的配置适配多种平台，降低了供应链管理的复杂度。

⑨ 常见通讯故障排查与维护经验总结

在实际调试中，通讯故障是最常见的问题。若无法读取数据，首先检查电源电压是否稳定在 4.5V~5.5V 之间，电压过低会导致芯片工作异常。其次，确认 A/B 线是否接反，RS485 是差分信号，极性错误将无法通讯。使用示波器观察波形，若发现大量毛刺或幅度不足，可能是缺少终端电阻或屏蔽层未接地。

若偶尔出现数据跳变，重点排查接地环路问题，确保系统单点接地。另外，检查主机程序的时序是否符合协议要求，特别是发送指令后的等待时间是否足够。对于初始化失败的情况，检查短接操作是否规范，以及是否在初始化完成前尝试了通讯。定期维护时，只需清理表面灰尘，检查接线端子是否松动即可，电感式结构无需像光电编码器那样担心光路污染，维护成本极低。

⑩ 低成本高精度替代方案的选型决策建议

面对进口品牌高昂的价格和漫长的货期，国产高性能编码器已成为极具吸引力的替代方案。在选型时，不应仅关注价格，更要综合评估分辨率、接口类型、机械尺寸和环境适应性。对于大多数中高端应用，17 位分辨率配合 RS485 接口已能满足需求，无需盲目追求更高规格。

重点关注供应商的技术支持能力和定制化服务。上海璟逸电子能够提供详细 datasheet、参考设计甚至现场技术支持的，能帮助团队更快解决集成难题。在国产化趋势下，选择技术成熟、服务靠谱的本土品牌，是实现降本增效的明智之举。
