在机器人训练平台的工程实践中，有两个技术细节常被忽视，却对训练效果有决定性影响：一是平台自身的姿态补偿精度，二是平台与实验室环境之间的振动隔离。本文结合我们在足式机器人训练项目中的经验，从工程实现角度讨论这两个问题。

痛点：为什么姿态误差和振动耦合会毁掉训练数据

机器人训练平台的核心价值，在于为受训机器人提供可重复、可量化、高保真的运动激励。如果平台自身的姿态存在静态误差或动态漂移，机器人采集到的IMU数据将包含平台误差与真实运动响应的耦合，导致训练出的控制策略存在系统性偏差。
振动隔离则是另一个维度的问题。并联平台在复现高频运动时，电动缸的往复运动会产生宽频带振动，通过地基向周围环境传递。同时，环境中的振动（如空调压缩机、电梯运行、附近设备的冲击）也会反向传递到平台，干扰训练精度。对于需要毫米级甚至亚毫米级精度控制的机器人训练任务，这种双向振动耦合不可忽略。

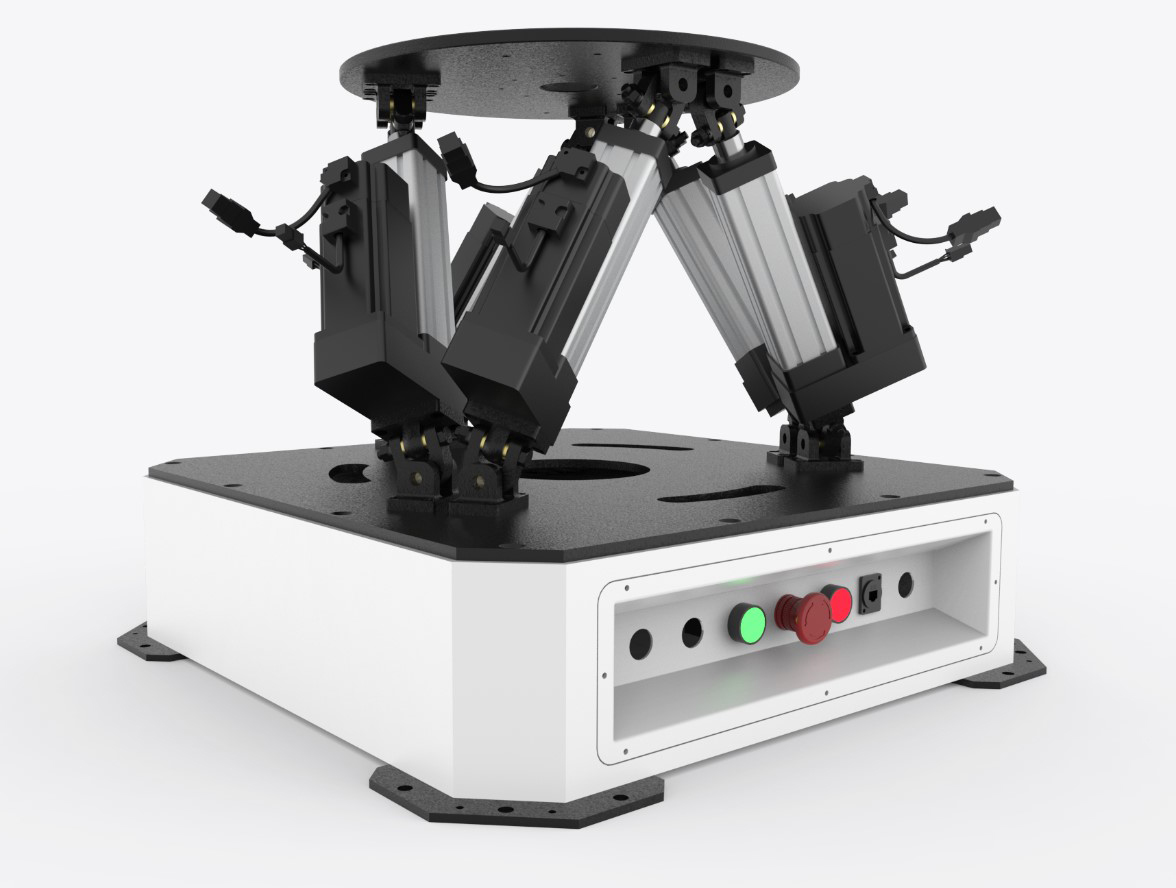

技术要点：六自由度平台的姿态补偿机制

并联平台的姿态控制精度由多个环节共同决定。

• 机械几何精度。六根电动缸的安装位置、铰链中心点的空间坐标，构成了平台的运动学模型基础。制造与装配误差会导致实际运动学参数与理论模型偏离，产生静态姿态误差。高精度平台在出厂前会进行几何标定，通过激光跟踪仪测量实际铰链位置，修正运动学模型中的结构参数。
• 伺服控制精度。单根电动缸的位置控制精度取决于伺服电机分辨率、丝杠导程与编码器反馈精度。现代伺服系统的位置分辨率通常可达0.001mm量级，但真正的挑战在于多轴协同时的同步精度。伺服环1000Hz的控制频率为高精度同步提供了基础，而EtherCAT总线的微秒级同步抖动则保证了六根轴的协调一致性。
• 温度补偿。平台在长时间运行后，机械结构会产生热变形，导致姿态漂移。工作温度-20℃至70℃的指标不仅指环境适应性，也隐含了温度补偿算法的设计范围。部分平台会在关键结构件上布置温度传感器，实时修正热变形带来的误差。
• 洗出算法中的姿态保持。在机器人训练场景中，平台经常需要在倾斜姿态下长时间保持（如模拟机器人爬坡）。洗出算法中的倾斜通道需要设计合理的回中策略，避免平台长时间处于极限角度，同时又要保证机器人感知到的"重力分量"持续稳定。这涉及滤波器时间常数的精细调节。

隔振技术的工程实现

我们在项目中采用了多层隔振策略。

• 第一层：平台本体隔振。电动缸与动平台之间的连接环节，采用柔性铰链或弹性阻尼元件，吸收电动缸自身运行产生的高频振动，防止其直接传递到动平台。这种设计需要在隔振效果与定位刚度之间取平衡——过柔会影响动态响应，过硬则隔振不足。
• 第二层：地基隔振。平台底座与实验室地面之间安装隔振垫或隔振支座。选型时需要计算平台的自重（因型号和配置而异）与动态载荷，选择固有频率远低于平台最低工作频率的隔振元件。如果隔振系统的固有频率与平台工作频率重叠，将发生共振，后果比不隔振更严重。
• 第三层：主动隔振（可选）。对于精度要求极高的场景，可在平台底座布置加速度传感器，通过反馈控制驱动主动隔振作动器，抵消环境振动的低频成分。这种方案成本较高，通常只在精密装配机器人训练或光学标定联合训练中使用。
• 振动传递路径分析。在工程设计阶段，建议绘制平台的振动传递路径图，识别所有刚性连接点。任何未被隔离的刚性路径，都会成为振动短路的通道。

项目应用：四足机器人的动态平衡训练

我们曾用六自由度并联平台训练一款中型四足机器人，目标是提升其在受扰动后的动态恢复能力。
训练场景设计如下：机器人在平台上保持站立或慢走状态，平台突然输出一个复合扰动——例如同时施加俯仰角变化和纵向加速度，模拟被侧面撞击或踩到松动物体的情形。机器人的IMU、关节编码器、足底力传感器数据被实时采集，用于训练其姿态恢复策略。
在这个项目中，姿态补偿精度直接决定了训练数据的有效性。如果平台的实际输出与指令存在超过0.1度的静态误差，机器人感知到的"扰动"就包含了平台误差，训练出的策略在真实场景中会出现过度补偿或补偿不足。
我们通过以下方式控制了误差：

• 第一，在每次训练前进行平台零位标定，消除累积误差。
• 第二，在控制软件中启用温度补偿模块，修正长时间运行后的热漂移。
• 第三，将平台自身的IMU数据作为参考基准，与机器人IMU数据进行差分处理，分离出平台误差项。

隔振措施的效果验证。项目初期，实验室楼下有一台大型冲压设备间歇运行，其振动通过建筑结构传递到平台，导致机器人在静止状态下IMU仍有明显噪声。加装地基隔振后，环境振动降低了约60dB，机器人静止时的IMU噪声水平降至与理论热噪声相当的量级，训练数据质量显著提升。

关键参数在隔振设计中的影响

平台的载荷覆盖1kg至50吨，这一指标与隔振设计密切相关。重载平台的惯性大，对外界振动的敏感度相对较低，但自身运行产生的振动能量也大，对地基隔振的要求更高。轻载平台则相反，容易受环境振动干扰，但自身振动能量小。
线位移行程±10mm至±1000mm决定了隔振系统的允许位移量。如果平台在隔振元件上的静态压缩量已经接近行程下限，大位移运动时可能发生限位碰撞。设计时需要核算隔振元件在最大载荷下的静压缩量，确保与平台行程留有足够余量。

电气与软件系统的配合

平台的控制频率（伺服环1000Hz、姿态环200Hz）为振动控制提供了硬件基础。在软件层面，可以通过数字滤波器进一步抑制特定频段的振动成分。但需要注意，数字滤波会引入相位延迟，对于依赖精确时序的机器人训练，滤波器的设计需要在抑振效果与相位保真度之间权衡。
通讯接口方面，千兆以太网（EtherCAT）不仅用于运动控制，也可用于连接外部振动监测设备，实现振动数据的同步采集与分析。USB3.0和RS485则可用于连接辅助传感器。
安全等级PLd/Cat.3在隔振设计中也有体现。如果隔振系统失效（如隔振垫老化破裂），平台可能产生异常位移，安全系统需要能够及时检测并触发保护。

选型建议

针对机器人训练平台中的姿态补偿与隔振需求，选型时应重点关注：
几何标定报告。要求厂家提供出厂前的几何精度检测报告，包括铰链位置误差、电动缸垂直度、平台平面度等关键指标。这些数据是评估静态姿态误差的基础。
动态响应测试数据。索取平台在典型频率下的幅频特性与相频特性曲线，确认其在目标训练频段内的响应平坦度。对于隔振设计，需要知道平台的最低工作频率，以便设计隔振系统的固有频率。
环境适应性。确认工作温度-20℃至70℃是否覆盖实验室的全年温度范围，温度变化速率是否在补偿算法的设计范围内。
软件可配置性。隔振与姿态补偿往往需要根据现场环境进行参数微调。开放API/SDK、支持数据日志回放的平台，能够让工程师在现场快速迭代优化。
厂家技术支持能力。隔振设计涉及土建、机械、控制多学科交叉，厂家是否具备跨专业的技术支持团队，直接影响项目落地效率。我们合作过的南京拓维运动科技作为定制平台厂家，在非标定制和现场技术支持方面积累了较多项目经验。
