第 3 章整体架构设计：三端协同，ROS2具身智能极低成本 · 实物上手 · 可迁移至高端人形平台

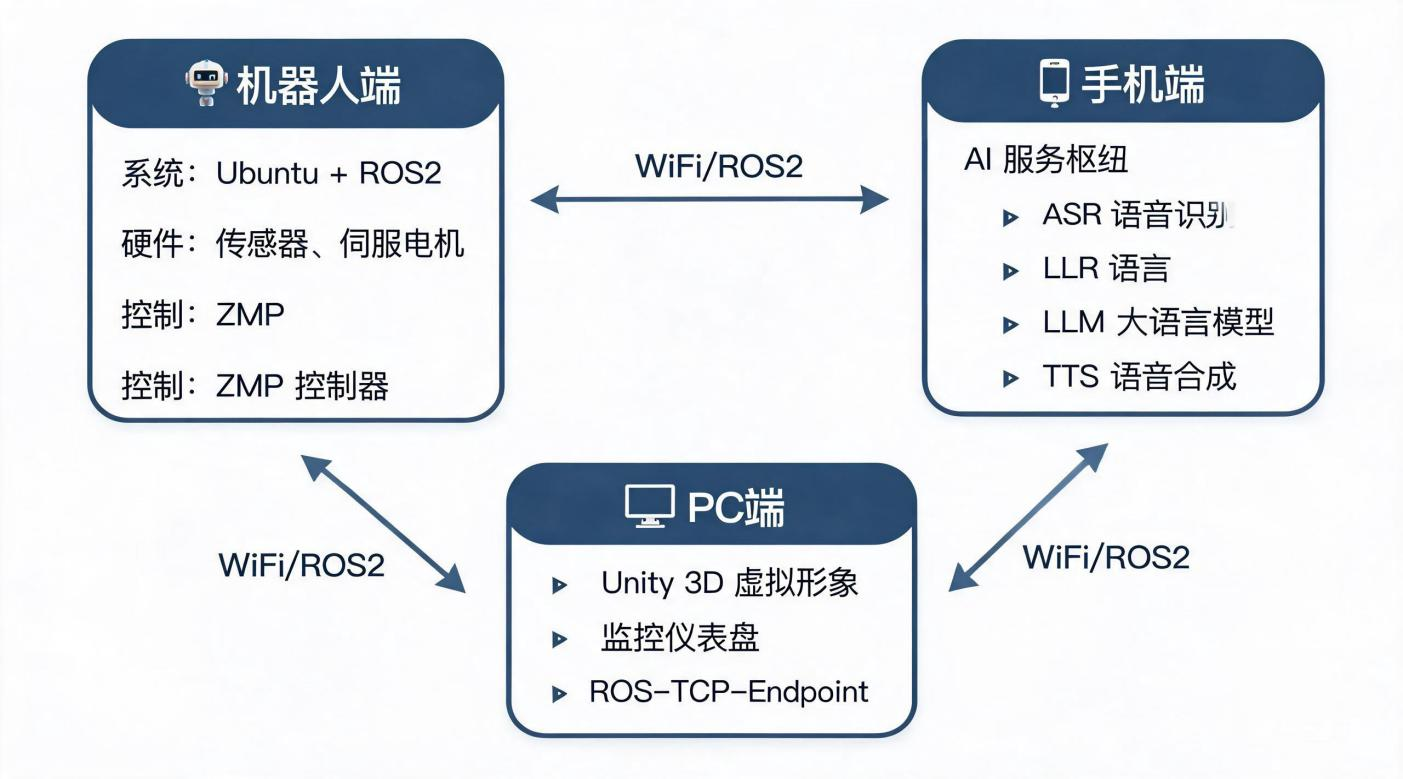

3.1 先看全景：一张图看懂三端架构

推机器人一下，它晃了晃站稳了。这个过程里IMU在10ms内检测倾斜，ZMP控制器在10ms内算出补偿，舮机在10ms内执行——这些必须在本地完成，走网络就来不及了。同时PC监控系统在0.5秒后看到倾斜曲线，Unity虚拟角色也可能做了个表情。这就是三端架构的本质：硬实时在机器人端，软实时在PC端，渲染在Unity端。
最早我把所有逻辑——AI推理、平衡控制、舮机驱动——全塞进ARM嵌入式主板，结果AI推理跑在ARM CPU上一句话要等十几秒，同时100Hz控制循环也因CPU被占满而丢帧。反过来把控制放PC端，WiFi卡一下延迟了200ms，机器人直接倒了。硬实时控制不能走网络——这是铁律，不是设计选择。
三端架构的核心思想是“分层计算”：将不同实时性要求的任务分配到合适的硬件平台上。机器人端（嵌入式ARM主板）负责100Hz实时控制，这是最低层的「小脑」，只做一件事且必须快。PC/手机端负责监控、调度和AI推理，这是「大脑皮层」，做所有需要CPU/GPU算力的事情。Unity端（Windows桌面应用）承担渲染和交互，是「表现层」，展示给人看的东西。三端之间通过多种通信协议互联，形成完整的人形机器人控制体系。
在这里插入图片描述

3.2 机器人端：100Hz的实时控制核心

机器人端是「小脑」——不思考、不决策，只做一件事：每10ms计算一次姿态补偿，驱动21个舮机执行。

3.2.1 ROS2 Workspace结构——四个包，各管一块

机器人端代码组织在ROS2 workspace中，四个核心包互不耦合：
zmp_walking： ZMP行走+平衡控制器，整个项目最核心的代码。拆成12个mixin模块（站立姿势、平衡PD、ZMP计算、跨步恢复、抬脚后跟、重心转移、自动调参、参数动态加载、数据采集、安全保护、诊断日志、主循环），每个模块一个文件，责任清晰。不拆的话，每次改一个PD参数都要在一万多行文件里找，改完不知道影响了哪些功能。
sensor_fusion：传感器融合。IMU传感器模块内置MCU传感器融合，通过I2C直接输出已融合的姿态数据（欧拉角+角速度+四元数）。驱动节点在_map_to_standard()中完成轴映射，发布到/imu/euler和/imu/data。没有它，控制器就是瞎子。
foot_pressure_sensor：足底压力传感器。读取两个Arduino Nano（每脚一个，各接4个HX711+5kg压力传感器），计算CoP和ZMP，以75Hz发布。有了ZMP前馈，就像睬开了眼睛，能提前预判重心偏移。
lebao_description：机器人URDF模型描述，用于仿真和动作编辑器骨骼参考。
以下是ZMP控制器的核心订阅/发布模式，展示了ROS2节点间的典型通信方式：

# 订阅 IMU 数据和速度指令
imu_qos = QoSProfile(depth=5, reliability=ReliabilityPolicy.BEST_EFFORT)
self._imu_euler_sub = self.create_subscription(
    Float32MultiArray, '/imu/euler',
    self._imu_euler_callback, qos_profile=imu_qos)
self._cmd_vel_sub = self.create_subscription(
    Twist, '/cmd_vel', self._cmd_vel_callback, 10)

# 订阅足底压力 ZMP
self._zmp_sub = self.create_subscription(
    PointStamped, '/foot_pressure/zmp',
    self._zmp_callback, 10)

# 发布关节角度指令 (21个元素)
self._joint_pub = self.create_publisher(
    Float32MultiArray, '/robot_joint_angles', 10)

# 控制循环中发布
msg = Float32MultiArray()
msg.data = joint_angles  # 21个角度值 (弧度)
self._joint_pub.publish(msg)

这个模式的关键在于：QoS配置。IMU数据使用BEST_EFFORT（允许丢帧，但保证低延迟），而控制指令使用RELIABLE（确保不丢帧）。如果不分清这两种QoS场景，不是IMU数据卡顿就是控制指令丢失。
在实际部署时，所有节点通过ROS2 Launch文件统一启动。以下是一个典型的Launch文件，展示了节点间的依赖关系和参数注入：


```python
#!/usr/bin/env python3
"""
lebao_bringup.launch.py - 机器人启动入口
启动顺序: 传感器 -> 舮机桥 -> 控制器
"""
from launch import LaunchDescription
from launch_ros.actions import Node
from launch.actions import TimerAction, LogInfo

def generate_launch_description():
    return LaunchDescription([
        LogInfo(msg=['LeBao Bringup - Starting...']),
        # 第1步: IMU传感器驱动
        Node(
            package='sensor_fusion',
            executable='ybimu_driver_node',
            name='ybimu_driver',
            output='screen',
            parameters=[{'i2c_address': 0x23}]
        ),
        # 第2步: 舮机控制桥接 (延迟2秒确保串口就绪)
        TimerAction(
            period=2.0,
            actions=[
                Node(
                    package='zmp_walking',
                    executable='buslinker_controller',
                    name='bus_servo_controller',
                    output='screen',
                    parameters=[{'servo_count': 21}]
                ),
            ]
        ),
        # 第3步: ZMP控制器 (延迟4秒，等舮机桥就绪)
        TimerAction(
            period=4.0,
            actions=[
                Node(
                    package='zmp_walking',
                    executable='zmp_walking_controller',
                    name='zmp_walking_controller',
                    output='screen',
                    parameters=[
                        {'control_frequency': 50.0},
                        {'com_height': 0.38},
                    ]
                ),
            ]
        ),
    ])

这个Launch文件展示了一个重要的设计原则：TimerAction实现节点启动顺序。为什么不用ROS2内置的生命周期管理？因为它只能管“节点启动了”，不能管“节点真的就绪了”——而舮机控制桥需要串口打开并初始化后才能接受指令，这个过程可能需要一两秒。用简单的延时启动比用复杂的生命周期状态机更靠谱。

3.2.2 数据流全景从IMU到舮机指令的10ms旅程

用一个完整的10ms周期带你走一遍数据流：

IMU传感器模块通过I2C读取姿态数据（内置MCU融合），驱动节点调用_map_to_standard()完成轴映射，发布到/imu/euler。
两个Arduino Nano通过串口（115200bps）发送8个压力传感器原始值，足底压力服务计算CoP和ZMP，发布到/foot_pressure/zmp。
ZMP控制器（100Hz主循环）收到数据后，执行容错逻辑：
a. ZMP新鲜度检查：超过0.1秒未更新就降级为纯IMU模式。这是每次机器人莫名其妙摔倒后，查日志发现“传感器数据断了”然后加上的。
b. 双足无力检测：总压力<200g就跳过补偿。机器人被拿起来了，还在那里调舮机要站稳——不仅没用，还可能导致舮机过热。
c. 互补滤波：ZMP提供P项（位置误差→踝关节角度补偿），IMU提供D项（角速度→阻尼），两者叠加才能又快又稳。
d. 站立姿势 + 平衡补偿 + 腰部后仰 → 21个关节目标角度。
发布/robot_joint_angles（Float32MultiArray，21个元素）。
舮机控制板收到后，通过正反字典处理硬件方向，转换为位置值（0_{1000对应0°}240°），通过串口逐个发送给21个串口总线舮机。
从IMU读数到舮机执行，全链路延迟不到15ms。100Hz是反复验证过的最佳频率：低于此值响应有可感知延迟，高于此值串口带宽成为瓶颈。容错机制在串口传感器丢数据时保护机器人——这些不是设计出来的，是每次摔倒后一条一条加上的。
足底压力传感

# 足底压力传感器数据处理流程
# 每只脚4个HX711传感器，通过Arduino Nano采集

def _parse_pressure_data(self, raw_line):
    """解析串口数据: s0,s1,s2,s3,heartbeat,checksum"""
    parts = raw_line.strip().split(',')
    if len(parts) < 6:
        return None
    # 校验和验证
    raw = [int(p) for p in parts[:4]]
    if sum(raw) % 256 != int(parts[5]):
        return None  # 校验失败，丢弃
    return raw  # [s0, s1, s2, s3] 原始ADC值

# 计算CoP (Center of Pressure)
# 传感器位置: s0=左前, s1=右前, s2=左后, s3=右后
def _compute_cop(self, raw, foot_size):
    total = sum(raw)
    if total < 50:  # 过滤噪声
        return None
    # 加权平均计算压力中心
    cop_x = ((raw[1] + raw[3]) - (raw[0] + raw[2])) / total * foot_size[0]
    cop_y = ((raw[2] + raw[3]) - (raw[0] + raw[1])) / total * foot_size[1]
    return (cop_x, cop_y)

# 双脚合成ZMP
# ZMP_x = (L_x * L_F + R_x * R_F) / (L_F + R_F)
def _compute_zmp(self, left_cop, left_force, right_cop, right_force):
    total = left_force + right_force
    if total < 200:  # 双脚无力
        return None
    zmp_x = (left_cop[0] * left_force + right_cop[0] * right_force) / total
    zmp_y = (left_cop[1] * left_force + right_cop[1] * right_force) / total
    return (zmp_x, zmp_y)

这段代码背后有三个关键设计决策：第一，校验和不是可选项——串口传输中偶尔会丢字节，没有校验和的话，你会拿到一个错误的压力值而不知道它是错的，ZMP计算就会偏离，机器人就会倒。第二，过滤噪声的阈值不是随便设的——总力<50的数据点不参与CoP计算，否则你会拿到一个因除以近乎零的值而产生的巨大跳变。第三，双脚合成ZMP时又有一个更高的阈值（200g）——这是因为机器人被拿起来时不能让ZMP参与平衡补偿。

3.2.3 v13方向处理规则：只在两个边界处理方向

这是整个架构中最容易出错的环节，也是我踩坑最深的地方。先说结论：
方向转换只在两个边界处理：IMU数据入口（驱动节点的_map_to_standard()），舮机指令出口（舮机控制板的正反字典）。所有控制算法（ZMP、抬脚、重心转移、自动调参）直接消费标准坐标系，严禁任何轴交换或符号翻转。
早期版本中方向处理散落在各个模块，每个模块都自己做轴交换或符号翻转。结果就是「双重错误抵消」——A模块的错误和B模块的错误巧合地相互抵消，表面上机器人能站稳。但你只要改了下代码执行的顺序——这个巧合就破了，机器人直接倒。你会以为是你改的代码搞坏了什么，但实际上是两个错误的抵消被打破了。这类bug极难排查——你会在一万多行代码里找一个不存在的bug。
集中到两个边界后，算法层不需要关心方向了。你在算法层写的任何代码都不需要判断“这个关节要不要取反”——方向问题已经在边界处理掉了。如果某个关节运动方向不对，只需改舮机控制板的正反字典，而不是在算法代码里到处找“哪里要乘-1”。代码干净了，bug少了。这套方法论在宇树、傅利叶等高端平台上同样适用。

3.2.4 8个systemd服务的依赖关系

机器人端服务全部通过systemd管理，开机自启。启动顺序：先硬件层（传感器+舮机），再ROS2通信桥，最后应用层（ZMP控制器+音频+命令执行）。systemd提供了服务依赖声明、崩溃自动重启、日志统一管理——这些用脚本启动都是重复造轮子。
服务名端口类型说明
lebao-sensors — 硬件层 IMU传感器模块驱动（I2C），发布/imu/euler和/imu/data
bus-servo-controller — 硬件层舮机控制板（订阅/robot_joint_angles→串口控制21个串口总线舮机）
lebao-foot-pressure — 硬件层足底压力传感器（两个Arduino Nano×HX711，发布/foot_pressure/*）
startros 10000 通信层 ROS-TCP-Endpoint（Unity通信桥接，TCP端口10000）
lebao-zmp-walking — 应用层 ZMP行走+平衡控制器（100Hz主循环，核心算法）
robot-audio-bridge 9001 应用层音频桥接（麦克风采集+音乐播放，WebSocket通信）
robot-command-executor 9002 应用层命令执行器（语音命令→ROS2 motion，HTTP API）
lebao-status-api 9005 应用层状态API（HTTP API，供监控系统查询机器人状态）

依赖关系：lebao-sensors和bus-servo-controller是基础层，必须先启动。lebao-foot-pressure依赖串口连接。lebao-zmp-walking依赖传感器和舮机服务。robot-audio-bridge和robot-command-executor依赖ZMP控制器。这些依赖在systemd服务文件中显式声明（After=、Requires=），不是靠“启动顺序碰巧对”的运气。
以下是一个典型的systemd服务文件，展示了依赖声明、自动重启、环境变量等配置：


# LeBao ZMP Walking Controller
[Unit]
Description=LeBao ZMP Walking + Balance System
After=network.target lebao-sensors.service lebao-foot-pressure.service
Wants=network.target lebao-sensors.service lebao-foot-pressure.service

[Service]
Type=simple
User=root
WorkingDirectory=/home/lantian/Lebao
Environment=ROS_DISTRO=humble
Environment=ROS_DOMAIN_ID=168
ExecStart=/bin/bash /home/lantian/Lebao/lebao_ws/src/zmp_walking/scripts/start_zmp_direct.sh
Restart=always
RestartSec=5
StandardOutput=journal
StandardError=journal

[Install]
WantedBy=multi-user.target

关键配置解读：After=和Wants=声明了传感器服务作为前置依赖，Restart=always确保崩溃后自动重启，RestartSec=5避免崩溃循环。ROS_DOMAIN_ID=168是本项目的独立Ros2域，防止与其他ROS2节点干扰。这些细节在开发阶段不明显，但在多机器人协同或长期运行时至关重要。
最后一环是舮机控制桥接——它订阅ROS2话题，转换为串口指令。这个环节是从“软件世界”到“硬件世界”的最后一关：

```python
# 舮机控制桥接：ROS2话题 -> 串口指令
class ServoControllerNode(Node):
    def __init__(self):
        super().__init__('bus_servo_controller')
        # 订阅关节角度指令
        self._joint_sub = self.create_subscription(
            Float32MultiArray, '/robot_joint_angles',
            self._joint_callback, 10)
        # 用于增量更新的缓存
        self._last_sent_deltas = [0.0] * 21

    def _joint_callback(self, msg):
        """收到21个关节角度(弧度)，转换为串口指令"""
        for i, angle_rad in enumerate(msg.data):
            servo_id = i + 2  # 舮机ID从2号开始
            angle_deg = math.degrees(angle_rad)
            # 正反字典处理硬件方向
            if self.reverse.get(servo_id, False):
                angle_deg = -angle_deg
            # 角度 -> 位置值 (0°=0, 240°=1000)
            position = int((angle_deg + 120) / 240 * 1000)
            position = max(83, min(917, position))  # 限位
            # 增量更新: 只发送变化>阈值的
            delta = abs(position - self._last_sent_deltas[i])
            if delta > 0.05:
                self._send_servo_cmd(servo_id, position, 20)
                self._last_sent_deltas[i] = position

这段代码展示了两个重要的架构设计决策：增量更新和正反字典。增量更新不是优化，是必须——串口总线的带宽有限，每帧发送21条指令会导致延迟堆积，控制板看门狗超时就会蜂鸣。正反字典是方向处理的出口边界——算法层不需要知道某个舮机是反装的，一切方向问题都在这里解决。

3.3 PC/手机端：监控、调度、AI的枢纽

PC端是「大脑皮层」——不直接控制舮机，但监控一切、调度一切、做所有需要算力的AI推理。

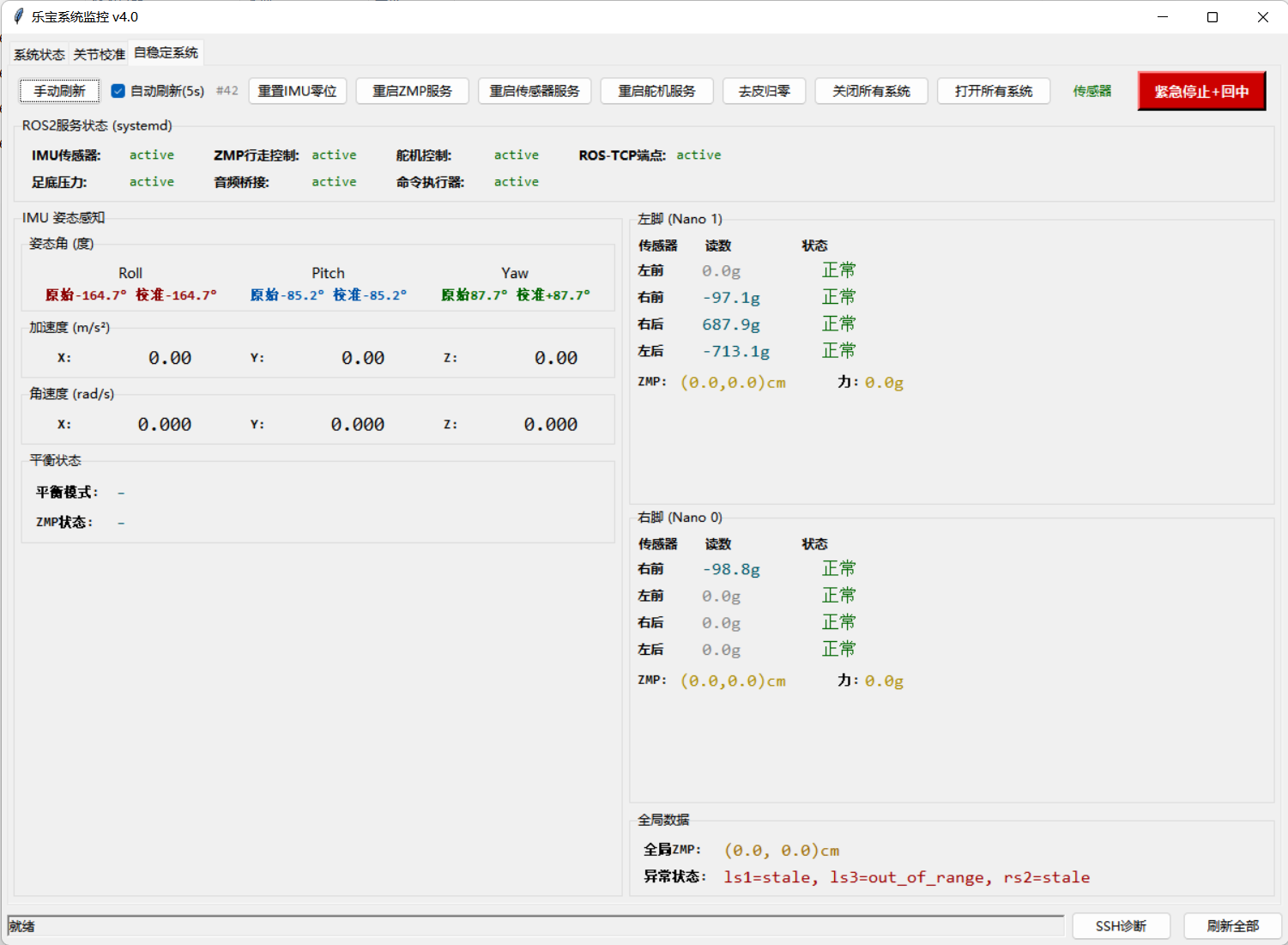

3.3.1 监控系统：机器人的「仪表盘」

监控系统是一个Python桌面应用，约2800行代码。设计目标：让所有机器人状态一目了然，不用SSH上去敲命令。三个标签页的设计逻辑：
系统状态标签页： 9个服务状态指示灯（绿=运行中，红=停止，黄=异常），系统信息（CPU温度/内存/磁盘），认知系统状态（ASR/LLM/TTS/语音输入/对话状态），ZMP自稳定模块状态。底部有TTS测试框。这是打开监控系统后的第一眼——机器人是死是活，一眼就知道。
关节校准标签页： 21个关节，分5组（左腿/右腿/左臂/右臂/上半身），每个关节有[+]和[-]按钮，步长可选0.1°~25°。右侧绘制机器人正视图和侧视图，实时显示当前角度。有了这个页面，你点点按钮就能看到机器人实时运动，不用在代码里硬编码角度或SSH上去一个个测。
自稳定系统标签页： 7个systemd服务状态，IMU实时数据（加速度/角速度/姿态角带曲线图），足底压力传感器数据（8个传感器+ZMP坐标），平衡状态。每个服务有独立的启动/停止/重启按钮。调试平衡参数时，你推机器人一下，0.5秒内就能看到数据的变化。
通信机制采用双通道策略：优先HTTP API（端口9005），不可用时回退到SSH。双通道保证了API服务崩溃时仍能查看状态。监控系统有两个独立刷新循环：主监控循环每5秒刷新一次服务状态，传感器监控循环每0.5秒刷新一次IMU和足底压力数据。分开刷新避免了无意义的网络请求，同时保证了关键数据的实时性。所有网络操作在独立线程中执行，UI通过queue.Queue实现线程安全更新——不会因网络超时而卡住界面。
在这里插入图片描述

3.3.2 守护进程：语音对话全链路调度

语音守护进程负责启动和监控ASR、LLM、TTS三个子进程，处理进程间通信和异常重启。拆成多个子进程是因为Python的GIL锁——如果所有AI推理跑在一个进程里，ASR识别时会阻塞LLM，LLM推理时会阻塞TTS，整个链路延迟从500ms变成3秒。拆成独立进程后，每个模块独立运行，互不阻塞。

3.3.3 通信协议：为什么不只用一种协议

三端之间的通信用了三种协议，每种解决不同问题：
HTTP API（优先级最高）： PC端发送控制命令到机器人端。简单、可靠、无状态。发一个“跳舞”命令，返回200 OK，事情就结束了。失败时自动降级到SSH。
WebSocket：用于音频流传输。音频数据连续、实时，HTTP轮询浪费带宽，WebSocket双向流式传输是最优解。手机端发音频到机器人端播放，机器人端录音回传手机做ASR，全走WebSocket。
SSH（降级通道）：当HTTP API不可用时，PC端通过SSH直接执行远程命令。这是“救急方案”——服务崩溃、端口冲突、网络抖动时，SSH是你最后的控制通道。没有它，你就得走过去物理重启机器人。
ROS-TCP-Endpoint： Unity端通过TCP端口10000连接ROS2。Unity使用C#，ROS2使用C++/Python，通过TCP桥接实现跨语言通信。Unity端可以直接订阅ROS2话题、发布速度指令，实现虚拟角色与真实机器人实时同步、测试和验证动作编辑器来摆姿势和跳舞。一开始其实是用Unity来映射机器人关节的，也就是说Unity里的角色做了什么动作，机器人就会做什么样的动作，这也是舞蹈动作编辑器的工作原理，这块已经完全打通，后面应用其实也是挺广的，可以拓展高级手办甚至是餐厅门口的招揽机器人。
多协议不是过度设计，是每种协议解决了不同的问题。一种协议包打天下的方案，我试过，结果要么延迟太高，要么断连后无法恢复，要么带宽不够。
其中WebSocket的消息格式设计值得单独拿出来说，因为音频桥接是三端中最复杂的通信模块——它同时处理音频流、控制指令、状态反馈，每种数据的实时性要求不同。以下是音频桥接的消息协议设计：

# WebSocket 消息协议：JSON封装，通过type字段区分消息类型
# 客户端发送控制指令:
{
  "type": "command",
  "action": "play_music",
  "params": {"file": "dance_01.mp3", "loop": false}
}

# 服务端返回状态:
{
  "type": "status",
  "ok": true,
  "state": "playing",
  "timestamp": 1692000000.123
}

音频数据使用二进制帧（不走JSON，避免编码开销）:

帧格式: [1字节类型(0x01=PCM)] [4字节长度] [数据]

def _handle_binary_frame(self, data):
    frame_type = data[0]
    if frame_type == 0x01:  # PCM音频帧
        length = struct.unpack('>I', data[1:5])[0]
        pcm_data = data[5:5+length]
        self._play_audio(pcm_data)
    elif frame_type == 0x02:  # 心跳包
        self._last_heartbeat = time.time()
        self._send_heartbeat_ack()

这个设计的关键在于“控制走JSON，音频走二进制”。如果音频数据也走JSON（base64编码），传输体积会增大约33%，且编解码开销会占用嵌入式CPU的宝贵时间。另外，心跳包不是可选项——WebSocket连接在WiFi不稳定时可能假死（TCP连接还在但数据不通），没有心跳包你发现不了这种情况。
以下是命令执行器的HTTP API实现，展示了简单的RESTful风格设计：

class CommandExecutorHandler(BaseHTTPRequestHandler):
    def do_GET(self):
        if self.path == '/api/executor/status':
            self._send_json({
                'ok': True,
                'service': 'robot_command_executor',
                'supported_actions': get_supported_actions(),
            }, 200)
            return
        if self.path == '/api/health':
            self._send_json({'ok': True, 'status': 'running'}, 200)
            return
        self._send_json({'ok': False, 'message': 'Not found'}, 404)

    def do_POST(self):
        if self.path == '/api/executor/execute':
            body = self._read_body()
            data = json.loads(body)
            action = data.get('action', '')
            # 解析动作转发到 ROS2 /cmd_vel
            if action == 'move_forward':
                self._publish_cmd_vel(0.05, 0.0, 0.0)
            self._send_json({'ok': True, 'action': action})
            return
        self._send_json({'ok': False}, 404)

监控系统的双通道降级机制是整个架构的“最后一道防线”，实现代码如下：

# 监控系统的双通道降级机制
class RobotStatusChecker:
    def query_service_status(self, service_name):
        """优先HTTP API，失败降级SSH"""
        try:
            # 第一层: HTTP API
            resp = requests.get(
                f'http://{self.robot_ip}:9005/api/status',
                timeout=3  # 3秒超时
            )
            if resp.status_code == 200:
                return resp.json()
        except (requests.Timeout, requests.ConnectionError):
            pass  # API不可用，降级

        try:
            # 第二层: SSH直接执行
            cmd = f'systemctl is-active {service_name}'
            result = subprocess.run(
                ['ssh', '-o', 'ConnectTimeout=5',
                 f'root@{self.robot_ip}', cmd],
                capture_output=True, text=True, timeout=8
            )
            return {'ok': True, 'status': result.stdout.strip()}
        except Exception as e:
            # 两层都失败: 机器人离线
            return {'ok': False, 'error': f'offline: {e}'}

这个降级机制的设计细节值得注意：每层都有独立的超时时间（HTTP 3秒，SSH 8秒），且两层超时不同——HTTP超时短，因为它要么快速响应要么快速失败；SSH超时长，因为它是最后希望，多等一会儿值得。另外，这两层不是“并行尝试”而是“串行降级”——因为并行尝试会同时消耗网络和CPU资源，而在网络不好时这两个资源都是稀缺的。

3.3.4 配置文件结构与管理

整个项目统一使用JSON格式作为配置文件。为什么不用YAML？因为现实情况是你会在多种语言（Python、C#、JavaScript）之间共享配置，JSON是所有语言的最大公约数。以下是命令执行器的配置文件示例：
{
“host”: “0.0.0.0”,
“port”: 9002,
“service_name”: “robot_command_executor”,
“simulation_mode”: true,
“ros2_control_enabled”: true,
“walking_speed_forward”: 0.05,
“walking_speed_backward”: 0.03,
“walking_speed_turn”: 0.3
}
配置文件的设计原则：每个服务独立一个配置文件，不共享全局配置。这个看似“冗余”的做法其实是为了避免一个常见的坑：你会发现你在不同场景下需要不同的参数组合，而且当你改了“全局配置”后很容易忘记谁在用它，导致不相关的服务莫名其妙地坏了。听起来像是软件工程教科书里的话，但这是真实采过的坑。另外，配置文件中只放运行时参数，不放算法参数——算法参数用独立的YAML文件（如zmp_walking_params.yaml），因为算法参数需要注释、分组、版本管理，YAML格式更适合人工阅读和维护。

3.3.5 架构设计中的关键拿择与放弃

回顾整个架构的演进过程，有几个重要的拿择和放弃值得记录下来，因为这些决策的背后都是真实的代价：
拿择一：为什么不用DDS直接跨网段通信？ ROS2的DDS是为局域网设计的，虽然理论上可以跨网段，但实际部署时你会发现：需要配置路由器的多播转发，需要处理防火墙规则，需要解决不同网段的延迟和丢包问题。在家庭WiFi环境下，这些问题的解决成本远超直接用HTTP。所以我选择了“机器人内部用DDS，跨网段用HTTP”的策略——这比“全部用DDS”多写了一些代码，但省下了无数个调试小时。
拿择二：为什么不用MQTT做统一消息总线？ MQTT确实是物联网的标配协议，但它有两个问题：第一，音频流传输不是MQTT的设计场景，你需要额外的传输协议来处理音频；第二，引入MQTT Broker意味着多了一个中间件需要维护，而这个中间件崩溃会导致所有通信中断。我选择了“每种数据用最合适的协议”的策略，代价是代码里有多种通信实现，但好处是每一个都很简单，且独立崩溃不会影响其他模块。
拿择三：为什么控制器拆成12个mixin而不是独立节点？按ROS2的最佳实践，应该每个功能一个独立节点，通过话题通信。但实际上，平衡控制的各个模块之间有强耦合关系——平衡PD需要知道当前姿势，跨步恢复需要知道平衡状态，抬脚后跟需要知道重心转移进度。拆成独立节点后，这些状态传递会引入额外的延迟和不确定性。所以我用了mixin模式——代码逻辑上独立（每个mixin一个文件），但运行时在同一个进程内，共享内存中的状态。这是在“模块化”和“实时性”之间的折中。
拿择四：为什么监控系统不用Web前端框架？用Electron或React写监控系统肯定更好看，但有三个问题：第一，我不是前端开发者，学习成本太高；第二，监控系统需要直接调用SSH和串口，这些在Node.js里不如Python方便；第三，Tkinter写的界面虽然丑，但它启动快、内存小、不依赖浏览器。在这个项目里，“快速上手”比“好看”重要得多。你在做自己的项目时，用你最熟悉的工具就行，不要为了“最佳实践”而拖慢进度。进度比完美重要。

3.4 Unity端：虚拟角色与动作编辑器

Unity端承担两个角色：3D虚拟角色的渲染和同步，以及动作编辑器的可视化编排。分别回答“机器人现在是什么姿态”和“我想让机器人做什么动作”。

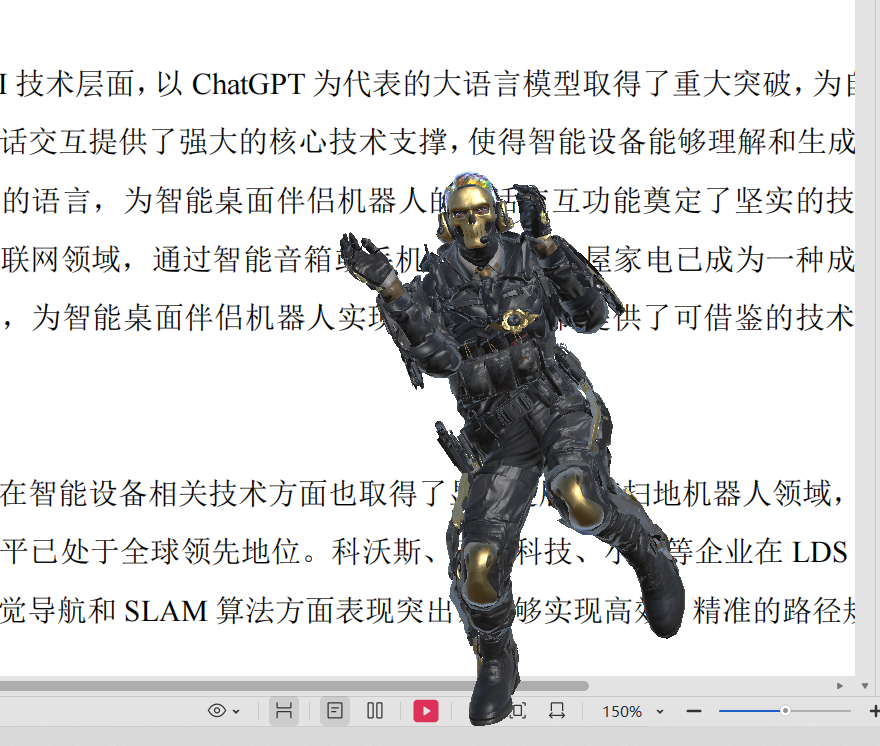

3.4.1 虚拟角色渲染：透明窗口桌面宠物

虚拟角色是一个运行在Windows桌面上的透明窗口Unity应用，通过Windows UpdateLayeredWindow API实现透明渲染，角色叠加在桌面上，可去背、可拖拽、可交互。
为什么做桌面宠物而不是独立窗口？我的机器人除了真实存在现实生活中，也存在我的电脑桌面上，可以随时响应我的交互，而且虚拟跟现实互为映射，听起来也挺酷的，可以拓展的商业场景也不少。
在这里插入图片描述

3.4.2 动作编辑器：让机器人像高级手办一样活起来

动作编辑器的编写初衷很简单：让机器人像一个高级手办一样，能快速实现有趣动作的编排和切换。不是冷冰冰的技术工具，而是为了让机器人「活起来」、让不懂代码的人也能给机器人编排动作，这样可以让团队里的美术小伙伴也可以参与到项目里来了。
你不用在代码里写死角度值，不用手动计算关键帧时序，编辑器里看到的样子，就是机器人做出来的样子。拖滑块调角度，时间线上排关键帧，所见即所得。
编辑器核心功能：
关节控制面板： 21个关节，每个关节一个滑块，右侧3D预览里的机器人模型实时同步运动。面板上还有实时计算的重心（COM）球体——拖关节时重心球会跟着移动，让你直观看到“这个姿势会不会倒”。
时间线编辑器：像视频剪辑软件一样打关键帧，编辑器自动做三次样条插值，生成平滑的速度曲线。可以设置每个关键帧的过渡时间（毫秒级），让动作从“机械”变成“自然”。
BVH动作捕捉导入：支持BVH格式的动作捕捉数据导入。网上的开源动作捕捉数据（走路、跑步、挥手等）可以直接导入，编辑器自动把BVH骨骼映射到机器人的21个关节。
动作文件管理： 60多个预置动作文件，可直接用也可作为模板修改。双击加载到时间线，一键导出JSON格式文件，机器人端舞蹈播放器直接读取。
如果不用编辑器，给机器人编一个挥手动作要多久？你得先手动测每个关节的角度范围，然后写JSON文件，每一帧写21个角度值，一个3秒的动作按30fps就是90帧，1890个角度值——你写完手都麻了。有了编辑器，拖几个滑块、打几个关键帧，3分钟搞定。
动作编辑器导出的动作文件是JSON格式，包含所有关键帧的关节角度和时间信息。以下是一个典型的舞蹈动作文件结构：

{
  "name": "wave_hand",
  "duration": 3.0,
  "fps": 30,
  "keyframes": [
    {
      "time": 0.0,
      "joints": {
        "r_shoulder_lateral": 0.0,
        "r_elbow_joint": 0.0,
        "r_wrist_joint": 0.0
      }
    },
    {
      "time": 1.5,
      "joints": {
        "r_shoulder_lateral": 30.0,
        "r_elbow_joint": -45.0,
        "r_wrist_joint": 20.0
      }
    },
    {
      "time": 3.0,
      "joints": {
        "r_shoulder_lateral": 0.0,
        "r_elbow_joint": 0.0,
        "r_wrist_joint": 0.0
      }
    }
  ]
}

这个结构的设计思路是“只记录关键帧，中间由插值算法填充”。一个3秒的动作只需要定义3~5个关键帧，而不是90帧全部写死。播放器会自动做三次样条插值，保证速度和加速度在关键帧处都是零，动作平滑无冲击。这个设计的关键细节在于：只记录有变化的关节，没变化的关节不写。如果你在每个关键帧都写满21个角度值，不仅文件大，还容易把“没变”的关节写错。

3.5 双系统架构：开发与演示互不干扰

这个设计来源于一个教训：我在开发时改了一个参数，在演示之前忘记改回来了，机器人在众人面前直接倒了。
从那以后，我在机器人上搞了两套系统——开发系统（Dev）和演示系统（Demo）。两套系统各自独立的配置文件、代码副本、systemd服务。开发时在Dev上折腾，怎么改都不影响Demo；演示时切到Demo，稳定可靠。
切换方式：在机器人终端输入switchdemo切换到演示系统，switchdev切回开发系统。开机默认进入Dev系统，Demo系统仅通过手动切换后临时运行，重启后自动回到Dev。这个设计保证了：你永远有一个“能跑”的版本作为演示的兜底。
两套系统共享基础服务（舮机控制、IMU传感器、ROS-TCP-Endpoint），但各自有独立的ZMP控制器、音频桥接、命令执行器。关键差异：Demo系统关闭了跨步恢复（recovery_enabled=false），因为演示场景不需要；Dev系统开启了所有实验性功能。
双系统架构还有一个实用的副作用：当你想试验一个新参数组合时，你可以在Dev上随意玩，不用担心“玩坏了”——最坏的情况下，切回Demo就能回到稳定状态。这个“安全网”让你敢于实验，而实验次数越多，你对机器人的理解就越深。如果每次改参数都要先备份、改完再恢复，这个心理门槛就会让你不愿意试错。而不试错是学不会的。
双系统切换的实现也很简单，就是停止一套服务、启动另一套：

#!/bin/bash
# switchdemo - 切换到演示系统
# 停止Dev的ZMP控制器、音频、命令执行器
systemctl stop lebao-zmp-walking
systemctl stop robot-audio-bridge
systemctl stop robot-command-executor
# 启动Demo的对应服务
systemctl start lebao-zmp-walking-demo
systemctl start robot-audio-bridge-demo
systemctl start robot-command-executor-demo

# switchdev - 切回开发系统
systemctl stop lebao-zmp-walking-demo
systemctl stop robot-audio-bridge-demo
systemctl stop robot-command-executor-demo
systemctl start lebao-zmp-walking
systemctl start robot-audio-bridge
systemctl start robot-command-executor

这个设计的精妙之处在于：基础服务（舮机控制、IMU传感器、ROS-TCP-Endpoint）是共享的，不参与切换。这些服务一旦停止，机器人就完全瘫痪了——舮机不动，IMU不读数。所以只切换应用层服务，硬件层和通信层保持运行。这个分层设计也是三端架构思想的自然延伸。

3.6 总结：架构设计的三个核心原则

回头看这套架构，有三个原则贯穿始终：

硬实时在本地，软实时走网络： 100Hz控制循环必须在机器人本地完成，不能依赖网络。AI推理可以放手机端，因为对话延迟500ms可以接受，但平衡控制延迟50ms就会倒。
多协议各司其职： HTTP做命令，WebSocket做流媒体，SSH做降级，TCP做ROS桥接。一种协议解决一类问题，不搞万能协议。
永远有兜底：双系统架构保证“能跑”的版本永远在。通信降级机制保证网络断了也能控制机器人。这些兜底不是“设计”出来的，是每次出问题后加的。你也会遇到同样的问题——到时候记得加兜底。
最后，说一个重要的观点：架构不是一次设计好的，是一点点演变过来的。你现在看到的这套架构，在我的项目里经历了至少三次大重构：从单机全部塞进去，到分离硬实时和软实时，再到加入双系统和多通信降级。每一次重构都是因为出了问题——丢帧、摔倒、演示翻车——然后你不得不改。所以你不需要一开始就把架构做得很完美，但你需要知道什么时候该拆、什么时候该分、什么时候该加兜底。这些判断力，比完美的架构图更重要。

下一节：第 4 章开发历程回顾：从零到推不倒极低成本 · 实物上手 · 可迁移至高端人形平台
