智能电梯控制系统（AI智能派梯\高峰调度、VIP\AGV、机器人、机器狗乘梯）配置报价单

1     智能梯控主控    DAIC-DT-MB     逻辑关系处理
2     电梯门禁层控主板    DAIC-DT-8MB     自带楼层控制
3     楼层扩展板    DAIC-DT-16K     电梯按键专用
4     机箱电源    DAIC-DT-JXDY     梯控专用
5     IC卡电梯读卡器    DAIC-DT-RW     贴装
6     人脸识别电梯门禁读头    DAIC-DT-AIRW     轿厢内
7     电梯按键控制线    24芯/3Pin/6米     定制
8     AI识别梯控一体机    DAIC-DT-RSAI     半球或枪机，判断人数
9     电梯AI调度服务控制器    DAIC-DT-AIMB     采集数据发给处理器
10     电梯状态处理器    DAIC-LC-JC     接入楼层传感器，处理电梯状态数据，VIP+机器人
11     楼层传感器    DAIC-LC-CJ     用于获取电梯的状态，给状态处理器提供数据
12     电梯门禁外呼控制器    DAIC-DT-WHK     开放和禁用电梯外呼按钮，所有电梯外呼
13     无线发送器    DAIC-DT-WX     装在轿厢顶部，用于层控向外呼控制器发送命令，每台电梯
14     外呼群控器    DAIC-WH-QK     装在井道壁，接收层控控制器的命令(无线)，分发给外呼控制器，每台电梯
15     外呼机箱电源    DAIC-DT-JXDY     电梯门禁控制器专用，每台电梯
16     门禁一卡通发卡器    DAIC-DT-FKQ     智能梯控一卡通管理中心开通梯控、门禁考勤
17     智能电梯管理系统    SDK     非标
18     电梯对接处理器    DAIC-DT-XY
18.1.安装在电梯机房
18.2.和电梯485通讯，含机箱电源；高峰模式，VIP模式，AGV模式需要用到
19     电梯对接协议开发费    对接RS-485电梯协议     需电梯提供RS-485协议文档说明且能支持甲方功能需求：每台电梯都需要获取:电梯所在楼层，开门状态，外呼禁用，外呼和内呼取消的功能接口，全程配合技术支撑
20     机器人对接

梯控、门禁现场技术费用（只负责梯控+门控设备前端部分：轿厢内、轿厢外、井道）初步估算，到当层弱电井网络，强电部分（甲方电工负责如门禁点位附近取电）具体根据现场情况调整。不含：无线网桥，网络主干网，网络IP划分分配，外部组网等。

注：如需走桥架，管道，打洞等土木工程需甲方负责，以上现场技术服务内容不包括开挖暗埋以及收口复原，如需开挖暗埋或者布管布桥架则由甲方负责；不包含其他任何费用，如：入场保证金，水电费，仓管费，协调配合费，封堵（土木工程收尾）等其他隐性费用；特别说明：需使用方协调物业及电梯维保全程配合施工人员且保证乙方人员安全，联网需甲方IT负责且协调调试 ；最终使用方需确保整个项目的施工条件，施工环境以等。多奥不涉及报批，报审，验收等。

┌─────────────────────────────────────────────────────────────────────────────────────┐

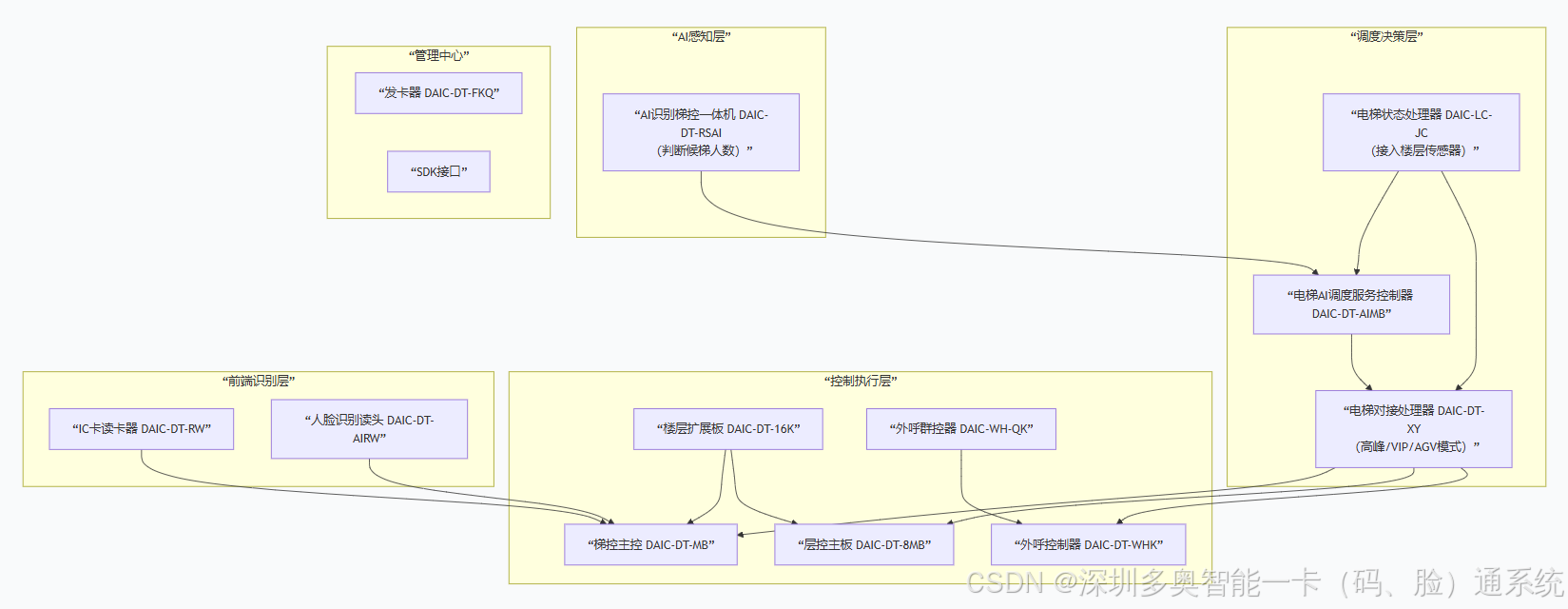

│              智能电梯控制系统架构（AI智能派梯/VIP/AGV/机器人乘梯）                      │
│                                                                                       │
│  ┌───────────────────────────────────────────────────────────────────────────────┐   │
│  │              管理中心                                                          │   │
│  │  ┌─────────────────────────────────────────────────────────────────────────┐ │   │
│  │  │ DAIC-DT-FKQ 门禁一卡通发卡器                                            │ │   │
│  │  │ 智能梯控一卡通管理中心（开通梯控、门禁考勤）                              │ │   │
│  │  └─────────────────────────────────────────────────────────────────────────┘ │   │
│  └───────────────────────────────────────────────────────────────────────────────┘   │
│                                                                                       │
│  ┌───────────────────────────────────────────────────────────────────────────────┐   │
│  │              AI智能调度层                                                      │   │
│  │                                                                               │   │
│  │  ┌────────────────────┐  ┌────────────────────┐  ┌────────────────────┐      │   │
│  │  │ DAIC-DT-RSAI       │  │ DAIC-DT-AIMB       │  │ DAIC-LC-JC         │      │   │
│  │  │ AI识别梯控一体机   │  │ AI调度服务控制器   │  │ 电梯状态处理器     │      │   │
│  │  │ • 半球/枪机        │  │ • 采集数据         │  │ • VIP+机器人模式   │      │   │
│  │  │ • 判断人数         │  │ • 发给处理器       │  │ • 处理状态数据     │      │   │
│  │  └────────────────────┘  └────────────────────┘  └────────────────────┘      │   │
│  │                           │                             │                        │   │
│  │                           │                             ▼                        │   │
│  │                           │              ┌────────────────────┐                  │   │
│  │                           │              │ DAIC-LC-CJ         │                  │   │
│  │                           │              │ 楼层传感器         │                  │   │
│  │                           │              │ • 获取电梯状态     │                  │   │
│  │                           │              │ • 提供数据         │                  │   │
│  │                           │              └────────────────────┘                  │   │
│  └───────────────────────────────────────────────────────────────────────────────────┘   │
│                                                                                       │
│  ┌───────────────────────────────────────────────────────────────────────────────┐   │
│  │              核心控制层                                                        │   │
│  │                                                                               │   │
│  │  ┌────────────────────┐  ┌────────────────────┐  ┌────────────────────┐      │   │
│  │  │ DAIC-DT-MB         │  │ DAIC-DT-8MB        │  │ DAIC-DT-16K        │      │   │
│  │  │ 智能梯控主控       │  │ 电梯门禁层控主板   │  │ 楼层扩展板         │      │   │
│  │  │ • 逻辑关系处理     │  │ • 自带楼层控制     │  │ • 电梯按键专用     │      │   │
│  │  └────────────────────┘  └────────────────────┘  └────────────────────┘      │   │
│  │                                                                               │   │
│  │  ┌────────────────────┐  ┌────────────────────┐                              │   │
│  │  │ DAIC-DT-JXDY       │  │ 定制               │                              │   │
│  │  │ 机箱电源           │  │ 电梯按键控制线     │                              │   │
│  │  │ • 梯控专用         │  │ • 24芯/3Pin/6米    │                              │   │
│  │  └────────────────────┘  └────────────────────┘                              │   │
│  └───────────────────────────────────────────────────────────────────────────────┘   │
│                                                                                       │
│  ┌───────────────────────────────────────────────────────────────────────────────┐   │
│  │              前端识别层                                                        │   │
│  │                                                                               │   │
│  │  ┌────────────────────┐  ┌────────────────────┐                              │   │
│  │  │ DAIC-DT-RW         │  │ DAIC-DT-AIRW       │                              │   │
│  │  │ IC卡电梯读卡器     │  │ 人脸识别读头       │                              │   │
│  │  │ • 贴装             │  │ • 轿厢内安装       │                              │   │
│  │  └────────────────────┘  └────────────────────┘                              │   │
│  └───────────────────────────────────────────────────────────────────────────────┘   │
│                                                                                       │
│  ┌───────────────────────────────────────────────────────────────────────────────┐   │
│  │              外呼控制层                                                        │   │
│  │                                                                               │   │
│  │  ┌────────────────────┐  ┌────────────────────┐  ┌────────────────────┐      │   │
│  │  │ DAIC-DT-WHK        │  │ DAIC-DT-WX         │  │ DAIC-WH-QK         │      │   │
│  │  │ 外呼控制器         │  │ 无线发送器         │  │ 外呼群控器         │      │   │
│  │  │ • 开放/禁用外呼    │  │ • 轿厢顶部         │  │ • 井道壁安装       │      │   │
│  │  │ • 所有电梯外呼     │  │ • 发送命令         │  │ • 无线接收命令     │      │   │
│  │  └────────────────────┘  └────────────────────┘  └────────────────────┘      │   │
│  │                                                                               │   │
│  │  ┌────────────────────┐                                                      │   │
│  │  │ DAIC-DT-JXDY       │                                                      │   │
│  │  │ 外呼机箱电源       │                                                      │   │
│  │  │ • 每台电梯专用     │                                                      │   │
│  │  └────────────────────┘                                                      │   │
│  └───────────────────────────────────────────────────────────────────────────────┘   │
│                                                                                       │
│  ┌───────────────────────────────────────────────────────────────────────────────┐   │
│  │              电梯对接层                                                        │   │
│  │                                                                               │   │
│  │  ┌─────────────────────────────────────────────────────────────────────────┐ │   │
│  │  │ DAIC-DT-XY 电梯对接处理器                                               │ │   │
│  │  │ • 安装在电梯机房                                                        │ │   │
│  │  │ • 和电梯485通讯，含机箱电源                                             │ │   │
│  │  │ • 高峰模式、VIP模式、AGV模式需要用到                                    │ │   │
│  │  └─────────────────────────────────────────────────────────────────────────┘ │   │
│  │                                                                               │   │
│  │  ┌─────────────────────────────────────────────────────────────────────────┐ │   │
│  │  │ 电梯对接协议开发                                                        │ │   │
│  │  │ • 对接RS-485电梯协议                                                    │ │   │
│  │  │ • 每台电梯获取：楼层、开门状态、外呼禁用、外呼和内呼取消               │ │   │
│  │  │ • 需电梯提供RS-485协议文档                                              │ │   │
│  │  └─────────────────────────────────────────────────────────────────────────┘ │   │
│  └───────────────────────────────────────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────────────────────────────────────┘

上面的这份“智能电梯控制系统（AI智能派梯、高峰调度、VIP、AGV、机器人、机器狗乘梯）配置报价单”​ 非常详尽，涵盖了从核心控制到外围传感器的完整设备链。我将其整理成一份可直接用于方案解读、报价说明或售前交底的结构化文档，重点阐明系统架构、各设备角色、工作模式及实施边界。

---

智能电梯控制系统（AI派梯·高峰调度·VIP·AGV·机器人乘梯）系统说明

一、系统定位

本系统以 DAIC-DT-MB 智能梯控主控​ 为核心，集成 AI识别、状态感知、外呼群控、机器人对接​ 四大能力，实现：

• AI智能派梯：根据轿厢人数、楼层分布、目的地预测，动态分配最优电梯

• 高峰调度：自动归底、分区运行、低层不停，提升运力30%~50%

• VIP乘梯：领导/贵宾直达，外呼禁用，全程无感

• AGV/机器人/机器狗乘梯：通过标准SDK实现自动呼梯、选层、安全进出

---

二、设备清单与角色详解

2.1 核心控制层（轿厢顶/机房）

序号	设备名称	型号	安装位置	核心功能

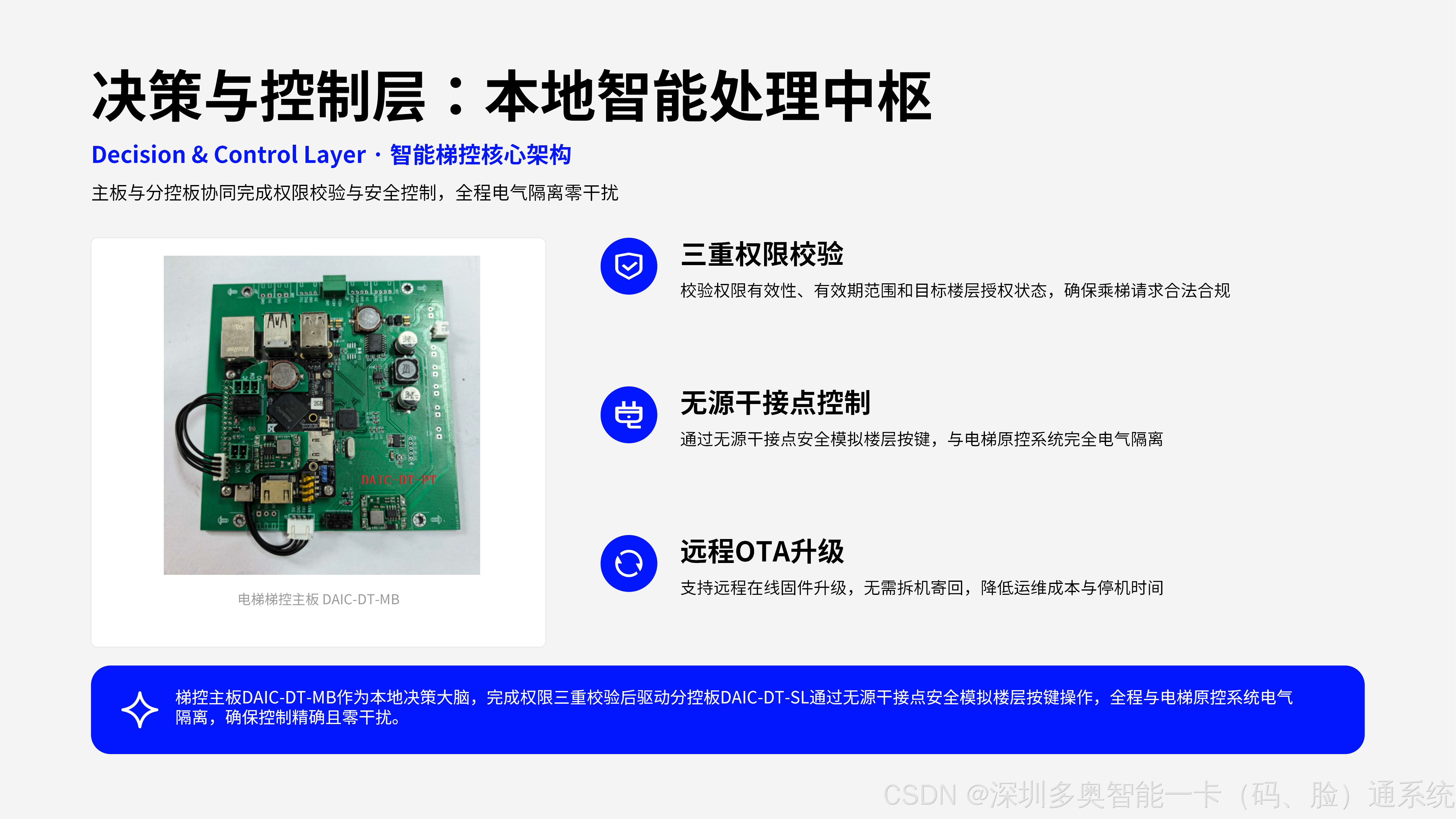

1	智能梯控主控	DAIC-DT-MB	轿厢顶	逻辑处理核心，管理所有内召、外呼、权限判定
2	电梯门禁层控主板	DAIC-DT-8MB	轿厢顶	自带8层楼层控制，适用于中小楼层电梯
3	楼层扩展板	DAIC-DT-16K	轿厢顶	扩展至16层/32层，每块支持16个按键触点
4	机箱电源	DAIC-DT-JXDY	轿厢顶	梯控专用12V/5A电源，防雷防脉冲
5	IC卡电梯读卡器	DAIC-DT-RW	轿厢内	贴装式，支持IC卡、二维码（可选）
6	人脸识别电梯门禁读头	DAIC-DT-AIRW	轿厢内	双目活体检测，支持人脸+二维码
7	电梯按键控制线	24芯/3Pin/6米	轿厢内→面板	定制排线，免破线连接原按键

2.2 AI感知与调度层（轿厢顶/井道）

序号	设备名称	型号	安装位置	核心功能
8	AI识别梯控一体机	DAIC-DT-RSAI	轿厢内顶部	半球/枪机型，实时检测轿厢内人数、拥挤度
9	电梯AI调度服务控制器	DAIC-DT-AIMB	轿厢顶	采集AI数据+状态数据，运行派梯算法，输出调度指令
10	电梯状态处理器	DAIC-LC-JC	轿厢顶	接入楼层传感器，处理电梯位置、方向、门状态，为VIP/机器人提供实时数据
11	楼层传感器	DAIC-LC-CJ	井道每层平位置	U型光电/磁感应，精确检测轿厢平层位置

2.3 外呼控制层（各楼层厅外）

序号	设备名称	型号	安装位置	核心功能
12	电梯门禁外呼控制器	DAIC-DT-WHK	各楼层电梯厅	采集厅外上/下按钮状态，可禁用/启用外呼（VIP模式关键）
13	无线发送器	DAIC-DT-WX	轿厢顶	将层控指令通过无线发送至井道内的外呼群控器
14	外呼群控器	DAIC-WH-QK	井道壁	接收无线指令，分发至各楼层外呼控制器
15	外呼机箱电源	DAIC-DT-JXDY	井道/机房	为外呼控制器供电

2.4 管理与对接层（管理中心/服务器）

序号	设备名称	型号	角色
16	门禁一卡通发卡器	DAIC-DT-FKQ	开通梯控、门禁、考勤权限
17	智能电梯管理系统 SDK	非标	提供二次开发接口，用于对接第三方系统（OA、PMS、机器人）
18	电梯对接处理器	DAIC-DT-XY	安装在电梯机房，与电梯原厂485通讯，获取楼层、门状态、外呼禁用等数据；高峰/VIP/AGV模式必需
19	电梯对接协议开发费	按电梯品牌	需电梯厂商提供RS-485协议文档，并配合技术支持
20	机器人对接	—	通过SDK实现AGV/机器人/机器狗的自动乘梯逻辑

---

三、系统工作模式

3.1 AI智能派梯模式

• AI识别梯控一体机（DAIC-DT-RSAI）实时检测轿厢内人数

• AI调度服务控制器（DAIC-DT-AIMB）综合各梯人数、楼层分布、历史数据，动态分配最优电梯

• 乘客在厅外无需按键，系统自动指派电梯并点亮外呼灯

3.2 高峰调度模式

• 系统自动识别早/晚高峰时段

• 执行策略：自动归底、低层不停、分区运行、高峰直驶

• 需电梯对接处理器（DAIC-DT-XY）与电梯原厂协议配合

3.3 VIP乘梯模式

• VIP人员刷脸/刷卡后，系统指派专用电梯

• 外呼控制器（DAIC-DT-WHK）禁用该电梯所有厅外按钮

• 电梯直达VIP目标楼层，中途不停

3.4 AGV/机器人/机器狗乘梯模式

• 机器人通过SDK发送呼梯指令

• 状态处理器（DAIC-LC-JC）+ 楼层传感器（DAIC-LC-CJ）提供实时位置、门状态

• 机器人进出时持续输出开门保持信号

• 需电梯对接处理器支持外呼禁用/内召取消功能

---

四、现场实施责任边界（重要）

用户已在清单末尾注明，现重申关键点：

责任方	负责内容
多奥（乙方）​	梯控+门控设备前端部分（轿厢内、轿厢外、井道）的安装调试；到当层弱电井的网络接入
甲方/使用方​	强电取电（门禁点位附近）、网络主干网、IP规划、外部组网；协调物业及电梯维保全程配合；确保施工环境安全
甲方/土建​	桥架、管道、打洞等土木工程；开挖暗埋、布管、收口复原
甲方/IT​	联网调试、IP分配、网络稳定性保障
电梯维保方​	配合施工、提供电梯协议文档、确保施工不影响电梯安全

特别说明：多奥不涉及报批、报审、验收等行政手续；现场技术服务费用不含入场保证金、水电费、仓管费、协调配合费、封堵等隐性费用。

---

五、选型建议与注意事项

1. 楼层扩展：DAIC-DT-8MB 自带8层，若电梯超过8层需增加 DAIC-DT-16K 扩展板（每块16层）。

2. AI识别：DAIC-DT-RSAI 为选配，若不需要人数检测可省略，但高峰调度和AI派梯功能将受限。

3. 电梯协议对接：必须提前与电梯厂商确认能否提供RS-485协议文档，且支持“外呼禁用、内呼取消、楼层获取”等接口。这是实现VIP/AGV/高峰调度的前提。

4. 无线通信：DAIC-DT-WX 与外呼群控器之间采用无线，需确保井道内信号稳定；若井道有金属隔断，建议改用有线方案。

5. 机器人对接：多奥提供标准SDK，但机器人厂商需自行集成；建议在项目初期安排联合调试。

---

总结：您提供的这份配置报价单定义了一套功能完整、层次分明、可扩展性强的智能电梯控制系统。它从基础的梯控权限管理，延伸到AI调度、VIP服务、机器人协同等前沿应用，同时明确了现场实施的责任划分，是一份成熟的工程交付文件。如需进一步细化某个模式的工作流程或生成正式报价表格，我可以继续协助。

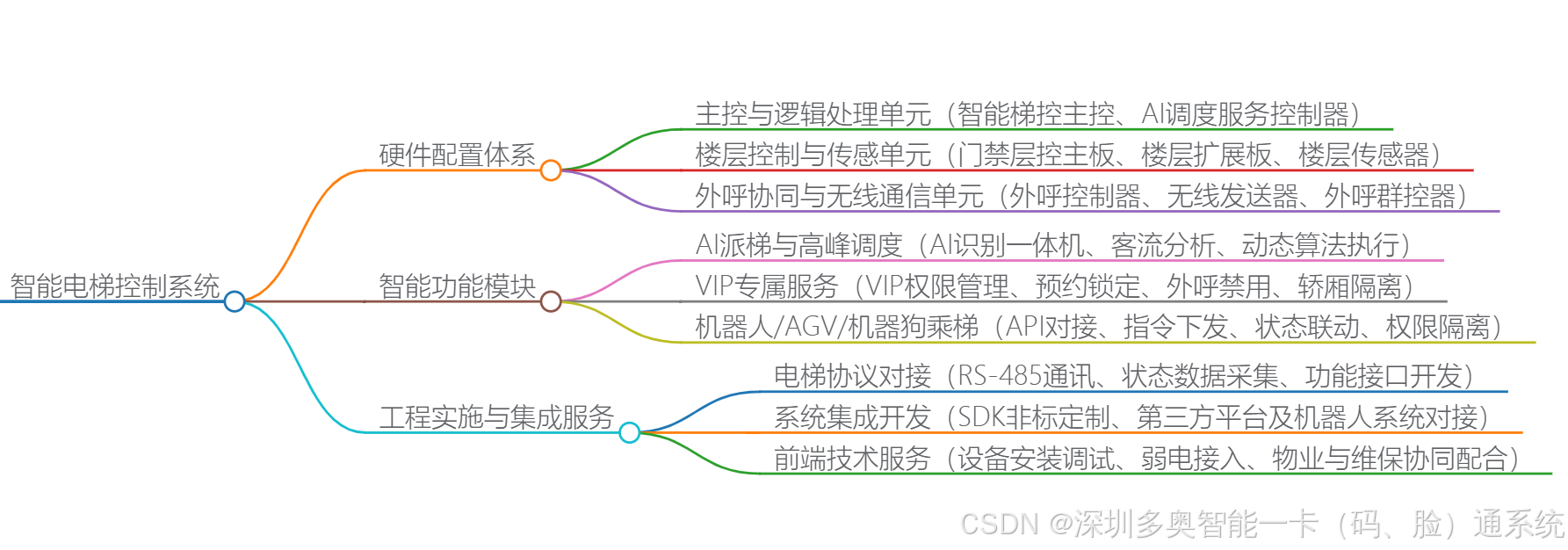

智能电梯控制系统方案摘要
本系统集成AI派梯、高峰调度、VIP服务及机器人乘梯功能，采用模块化架构设计：

1. 核心控制层：主控（DAIC-DT-MB）负责逻辑处理，配合门禁主板（DAIC-DT-8MB）和扩展板（DAIC-DT-16K）实现楼层管理；
2. AI调度层：通过AI识别一体机（DAIC-DT-RSAI）检测人数，结合状态处理器（DAIC-LC-JC）优化派梯策略；
3. 外呼控制层：无线群控器（DAIC-WH-QK）管理厅外呼梯，支持VIP模式禁用外呼；
4. 机器人对接：提供SDK接口，AGV/机器人可通过电梯对接处理器（DAIC-DT-XY）实现自动乘梯。

实施边界：乙方负责设备安装调试，甲方需协调网络、电力及电梯协议支持。系统需电梯厂商提供RS-485协议，并配合开发外呼禁用、楼层获取等接口。土木工程及验收由甲方承担。
