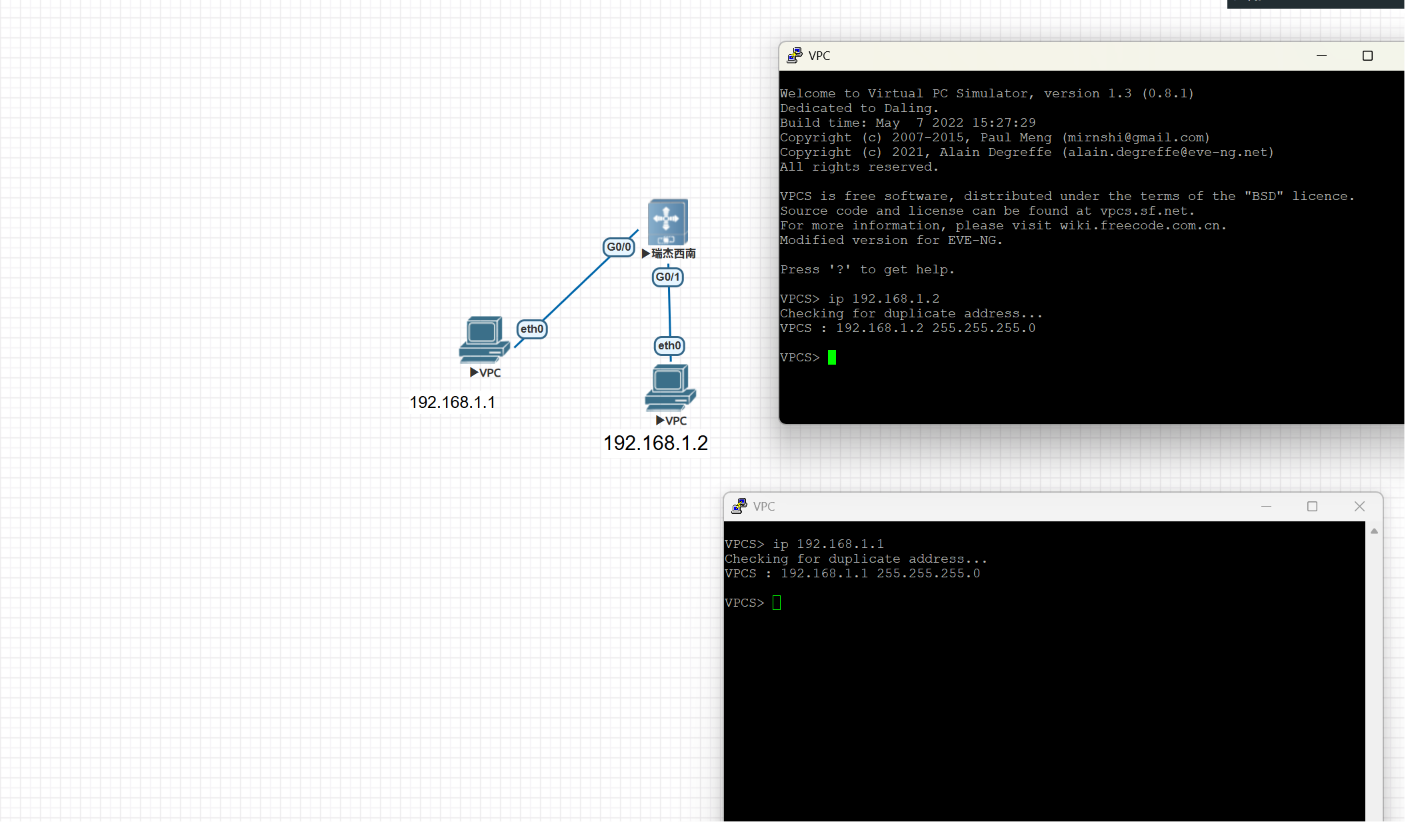

1. 添加设备并连接好线，如图所示

     VPC1的etho配置IP为192.168.1.1/24,VPC2的etho配置IP为192.168.1.2124，注意Ruijie-SW交换机上的GO/0和G0/1不需要配置IP地址，也不要改成三层接

Vpc1和Vpc2是同网段和同vlan所以二者通过二层通信转发（默认情况下锐捷交换机所有端口都是同vlan；加黄2个条件缺一不可）二层通信：依靠mac地址+交换机mac地址表转发数据帧，只工作在链路层，不需要路由，不需要交换机配置ip，不需要开启三层接口

问题❓如果把交换机端口变成三层口并配置ip能ping通吗？

不能：端口换成三层口之后就不再具备二层交换能力；两个三层口不能配置同一个网段ip（锐捷三层交换机每个接口都是独立广播域），Vpc1发arp广播，只能在g0/0接口范围内广播，无法传到g0/1，因此不通。

     对Ruijie-SW的G0/0口进行抓包在VPC1Iping 192.168.1.2

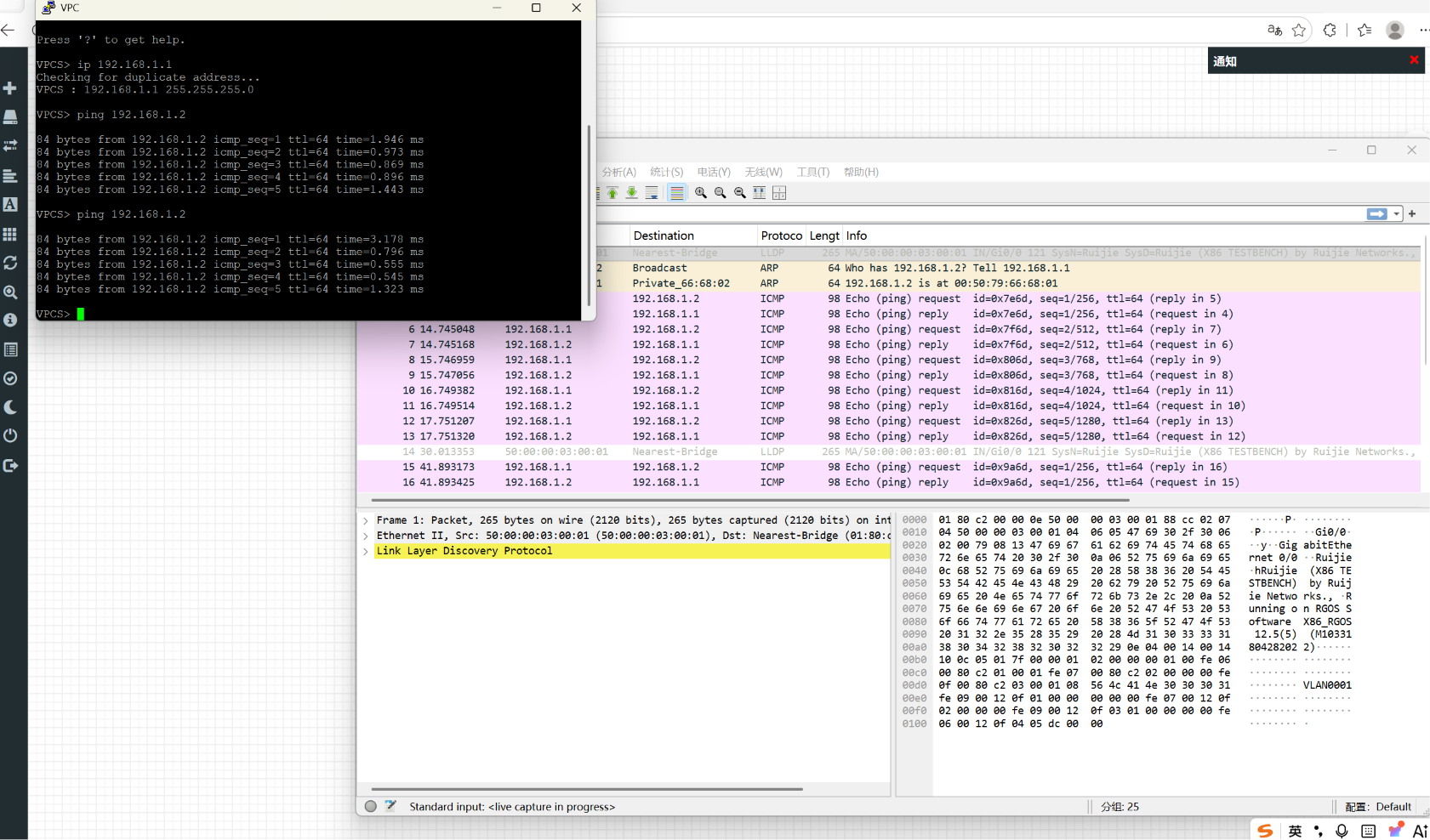

把ping的过程用文字+截图描述是如何进行的？

Vpc1要ping Vpc2，首先判断是否同一网段，判断同一网段后发送arp协议（who has 192.168.1.2？Tell 192.168.1.1 就是告知它192.168.1.2对应的mac地址是什么）到达g0/0口；

交换机处理arp广播，收到广播帧后交换机学习pc1的mac地址和对应端口信息并存入一个mac地址表；再在同一个vlan里所有其他端口广播(如果交换机有g0/3,g0/4端口等等也会收到广播，但是它们的mac地址不会被计入，只有它们主动给交换机发送数据包，交换机才会记录它们的mac地址）

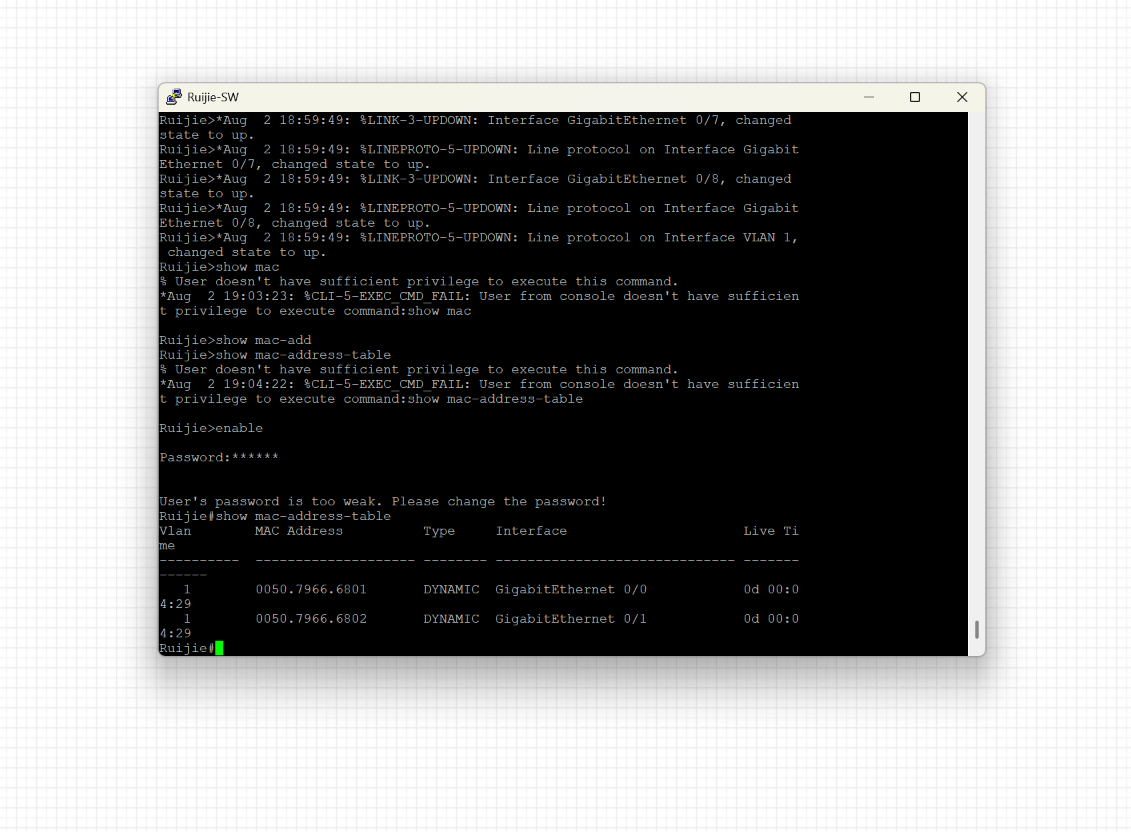

mac地址如图，查询的命令为

mac-address-table  #得先进入特权模式

Vpc2收到ARP广播后发现是自己的ip，回复ARP，告知192.168.1.1,192.168.1.2对应的mac是Vpc2的网卡mac，

交换机二层端口g0/1收到Vpc2的ARP应答，交换机查mac地址表，知道Vpc1的mac和对应端口后把应答转发给Vpc1

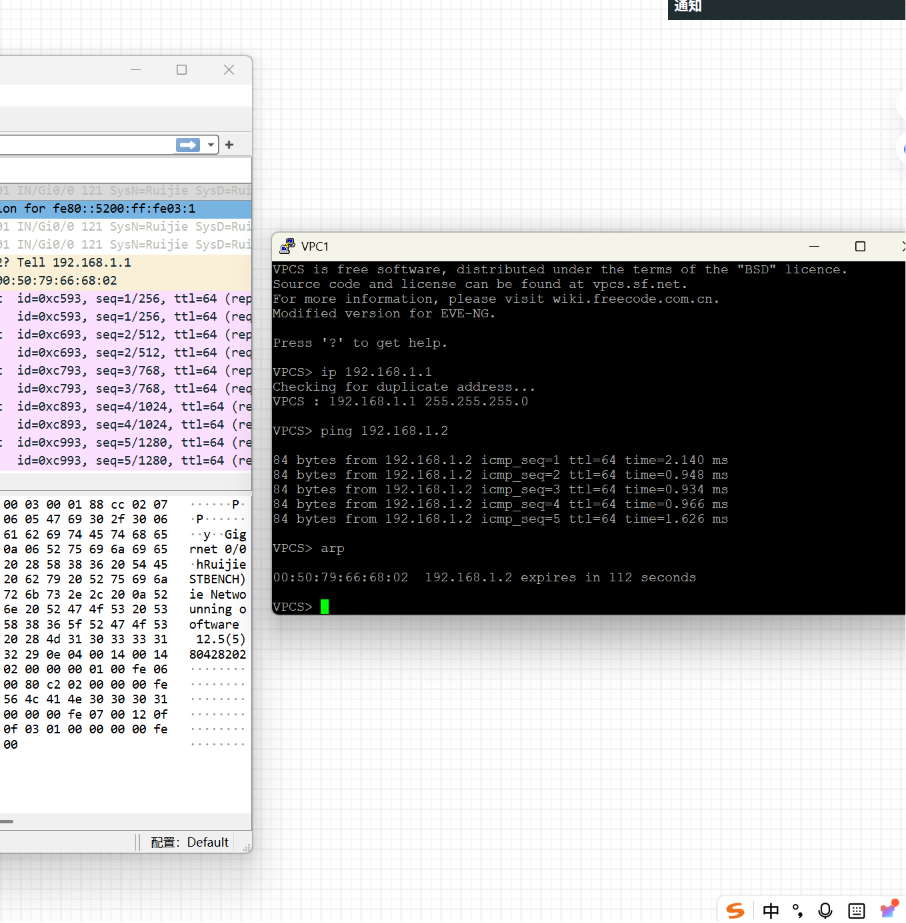

Vpc1收到应答后，更新ARP缓存（记录Vpc2的ip和对应的mac地址；这个记录过段时间就会消失重新发就会重新获取）如图；

然后发送ICMP请求到g0/0，二层交换机查询mac地址表后转发给Vpc2，Vpc2收到回复，ping流程完成。

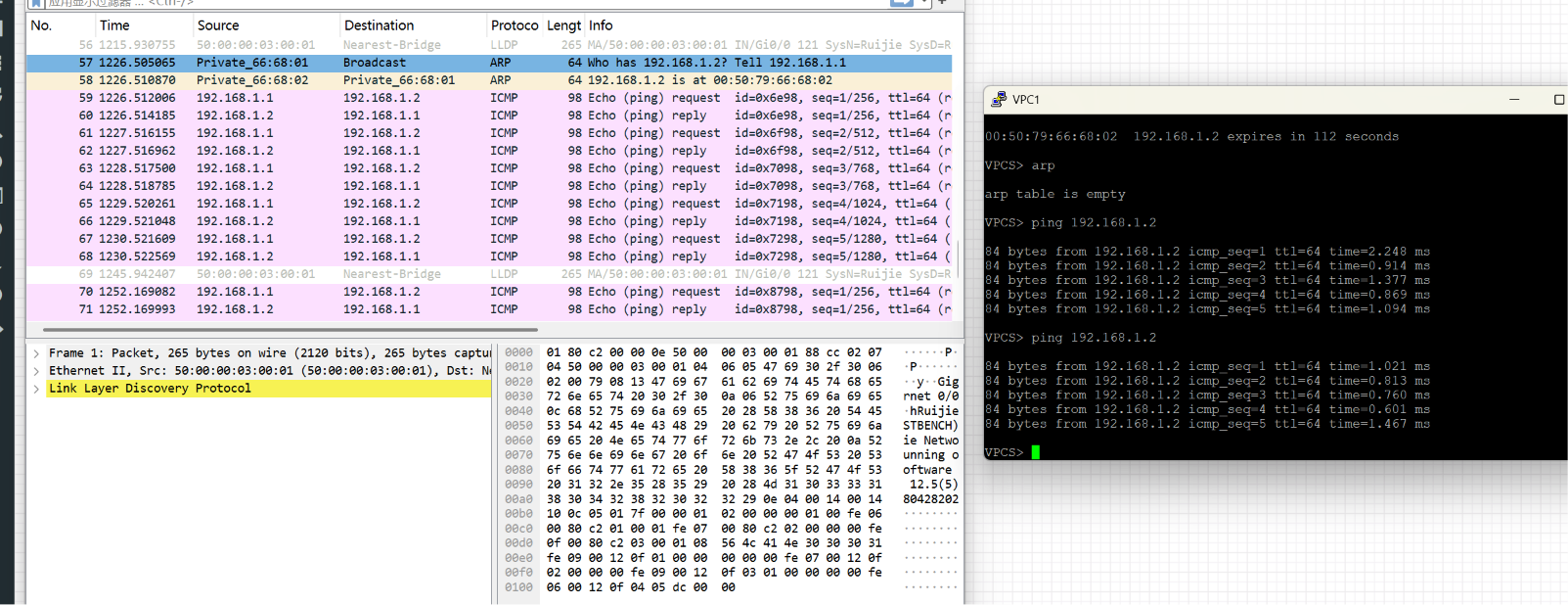

 注：Vpc上的arp缓存过段时间会清空，但是还在的时候再ping就不用再发送arp协议了（如图）

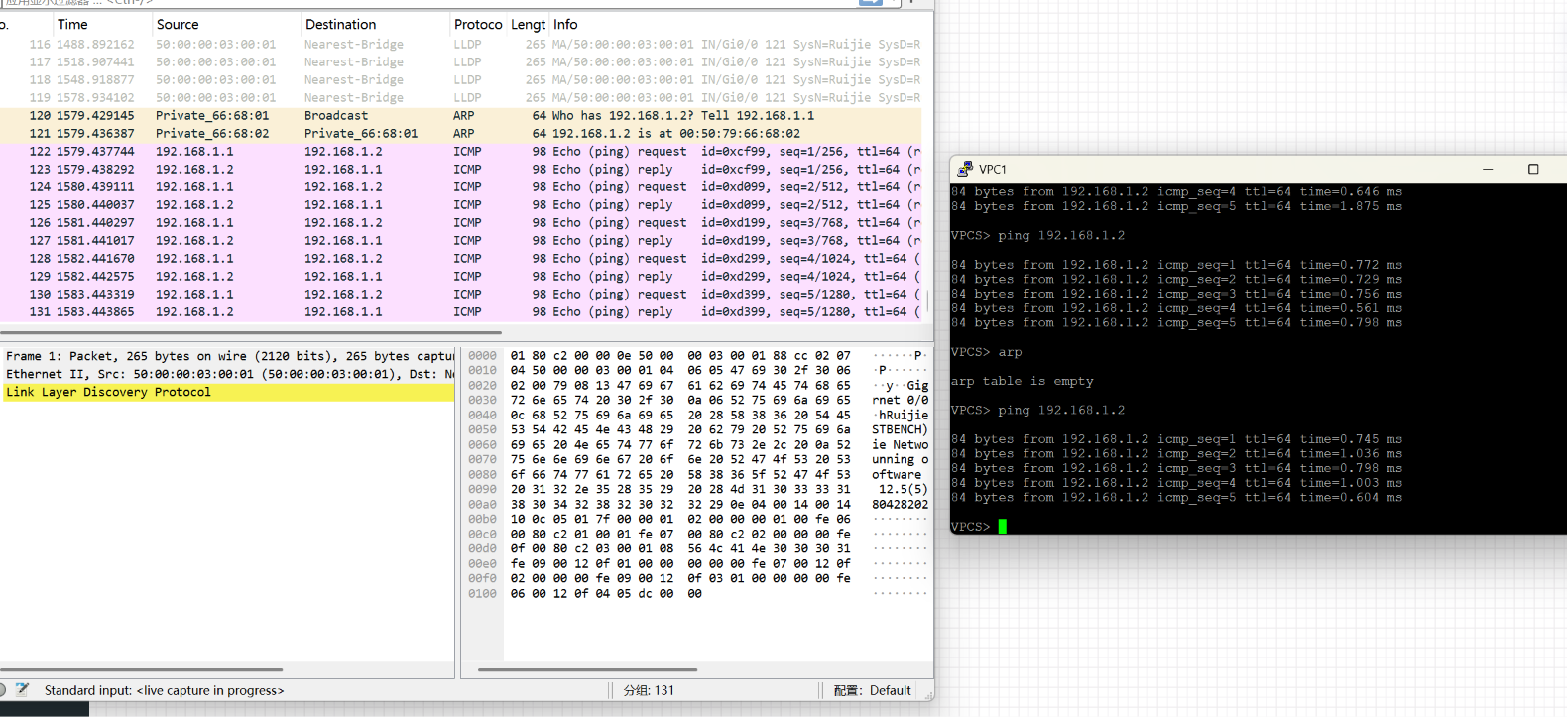

如果那个缓存消失就得重新再发送ARP广播

！！！交换机里的mac地址也会超时消失（时间比较久）
