在芯片制造的微观世界里，纳米级的精度是决定良率的生死线。当我们惊叹于光刻机如何在硅片上雕刻出百亿个晶体管时，往往忽略了支撑这些庞然大物精准运转的底层执行机构——直线模组。它们就像是半导体设备内部的“隐形尺子”，默默丈量着每一次移动的绝对精度。然而，随着半导体工艺的迭代和设备形态的多样化，标准规格的直线模组已越来越难以满足需求，“定制行程”成为了设备厂商的刚需。那么，半导体直线模组究竟能不能定制行程？这背后又隐藏着哪些不为人知的技术壁垒？

半导体设备中的“隐形尺子”：为何对行程如此苛刻？

在半导体制造的前道（晶圆制造）和后道（封装测试）工艺中，直线模组被广泛应用于晶圆搬运（EFEM）、光学检测（AOI）、探针台定位以及光刻机的工件台系统。这些场景对直线模组的要求远超普通工业自动化：

• 纳米级定位精度：误差容忍度通常在亚微米甚至纳米级别。
• 极高的平稳性：移动过程中的速度波动和微小震动都会导致光学对焦失败或晶圆划伤。
• 洁净度要求：必须在Class 10甚至更高等级的无尘室中运行，不能产生微粒污染。

在这样的极端要求下，标准行程的直线模组往往因为设备内部空间的限制或特殊工艺轨迹的需求而“水土不服”。因此，定制行程（加长或缩短）成为了半导体设备研发中绕不开的课题。

定制行程绝非“简单的物理切割”

很多人误以为，定制行程只是把导轨锯短或者拼接加长。在普通物流或包装机械上，这或许行得通；但在半导体领域，行程的改变意味着整个机电系统动态特性的重构。哪怕只是增加了100mm的行程，都可能让原本完美的定位系统彻底崩溃。这其中的技术壁垒，主要集中在以下三个维度。

壁垒一：刚性与共振频率的“跷跷板效应”

直线模组的行程一旦加长，其运动部件（如动子、滑台）的移动范围扩大，导轨的悬伸或支撑跨度也会随之改变。根据材料力学原理，跨度的增加会导致系统整体刚性下降。

在半导体设备中，伺服系统在高速启停时会激发机械结构的固有频率。如果定制长行程后，系统的一阶共振频率降低并落入伺服控制带宽内，就会引发严重的机械共振。这不仅会导致定位时间（Settling Time）大幅增加，还会产生高频微震，直接摧毁纳米级的定位精度。因此，定制行程必须重新进行有限元分析（FEA），通过优化截面形状、增加辅助支撑或采用高比刚度材料（如碳化硅、特种铝合金）来重塑刚性。

壁垒二：热变形与阿贝误差的非线性放大

半导体直线模组多采用直线电机驱动，而直线电机在运行中会产生大量热量。对于标准行程，热变形通常在可控范围内；但当行程定制加长后，动子在长距离往复运动中，热量在导轨和基座上的分布会变得极不均匀。

这种不均匀的热膨胀会导致导轨发生微小的弯曲或扭曲。更致命的是，如果光栅尺（反馈元件）的安装位置与运动轴线存在距离（即阿贝臂），导轨的微小角偏转会被阿贝臂放大，形成巨大的阿贝误差（Abbe Error）。在长行程定制中，如何通过热对称设计、水冷流道优化以及材料热膨胀系数的匹配来抑制热变形，是考验模组厂商热力学设计功底的核心壁垒。

壁垒三：驱动与反馈系统的“重新标定”

行程的改变，直接意味着反馈系统（如光栅尺、磁栅尺）和驱动系统（直线电机）的重新匹配。

1. 光栅尺的拼接与信号衰减：超长行程往往超出了单根光栅尺的最大制造长度，需要进行尺身拼接。拼接处的接缝处理、信号连续性以及全行程内的线性度补偿，是极具挑战的工艺难题。
2. 直线电机的推力波动（Cogging Force）：行程加长后，动子需要经过更多的定子磁极。由于边缘效应和磁路不对称，长行程下的推力波动会累积并放大，导致速度纹波增加。这就要求控制系统具备更高级的推力波动补偿算法（Ripple Compensation），而这需要模组厂商具备底层驱动算法的开发能力。

破局之道：如何实现高可靠的半导体级定制？

面对上述壁垒，半导体设备制造商在选择直线模组供应商时，不再仅仅看重“能不能做这个尺寸”，而是考量其“能不能保证这个尺寸下的动态性能”。优秀的定制方案，必须建立在深厚的机电耦合分析能力和精密制造工艺之上。

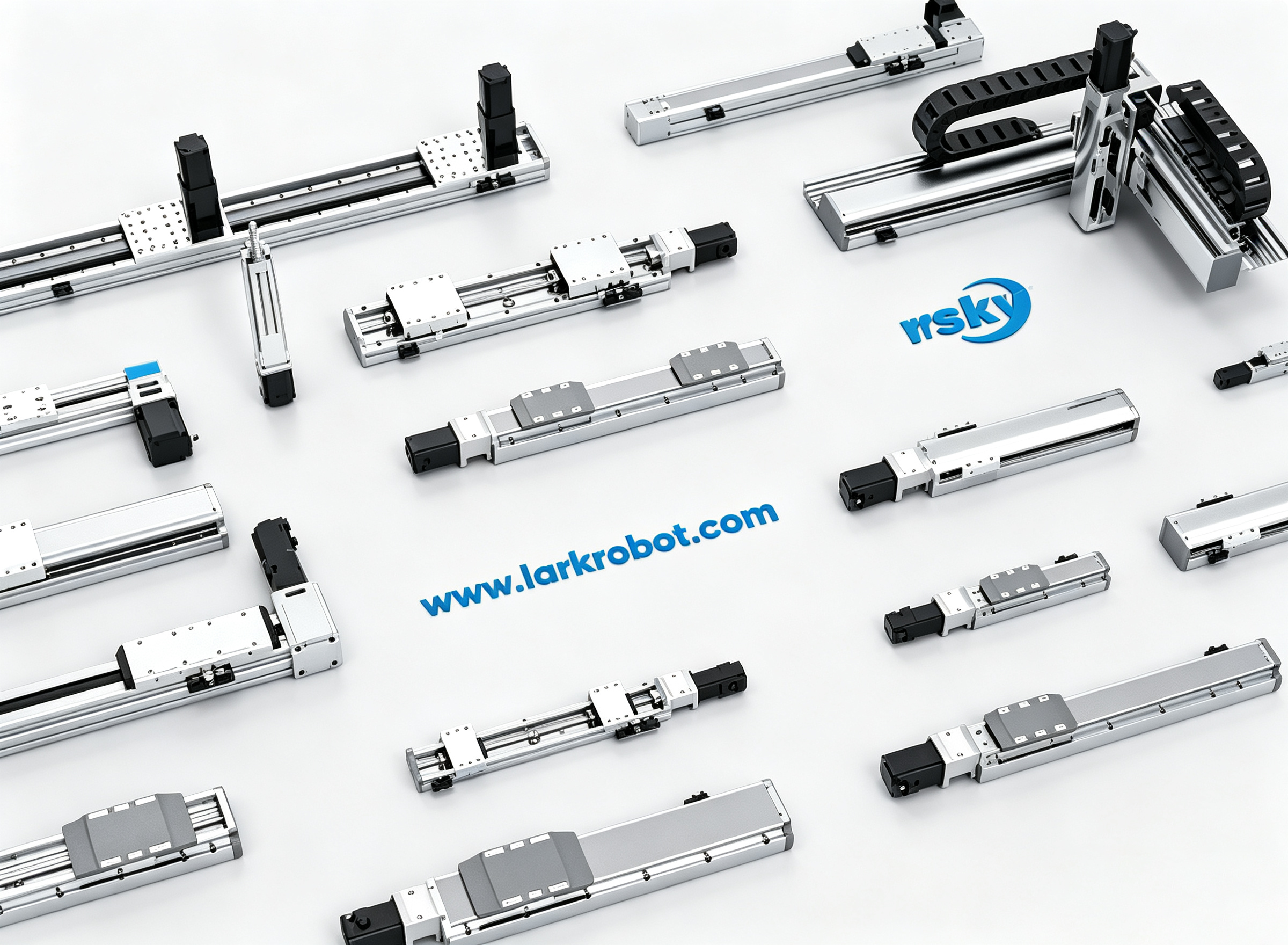

在这一领域，云雀机器人凭借其在精密传动与直驱技术领域的长期积累，为半导体行业提供了极具参考价值的实践样本。针对半导体直线模组的定制行程需求，云雀机器人并没有采用简单的“改尺寸”策略，而是从系统级出发提供解决方案：

• 正向设计与仿真验证：在定制初期，云雀机器人的工程团队会引入多体动力学与热力学联合仿真，提前预测长行程或非标行程下的共振点与热变形趋势，从结构源头优化刚性设计。
• 高精度装配与误差补偿：依托无尘车间内的精密装配工艺与激光干涉仪全行程检测，云雀机器人能够对定制行程模组进行微米级的直线度校准，并结合控制器提供专属的误差补偿地图（Error Mapping），有效抑制阿贝误差与推力波动。
• 高柔性模块化架构：通过底层模块的标准化与接口的高兼容性，云雀机器人能够在不牺牲半导体级精度的前提下，大幅缩短非标行程模组的交付周期，帮助半导体设备厂商灵活应对产线空间的复杂限制。

结语

半导体直线模组的行程定制，绝非简单的物理尺寸增减，而是一场涉及结构力学、热力学、电磁学与控制算法的系统性工程。只有跨越了刚性、热变形与驱动标定的技术壁垒，这把“隐形尺子”才能在纳米级的微观世界中继续精准丈量。随着半导体设备向更高精度、更复杂形态演进，具备底层技术突破能力的精密传动品牌，必将成为支撑先进制造不可或缺的基石。
