在铸造车间、打磨抛光产线、建材加工厂、粉末冶金车间……这些地方的空气里，永远弥漫着肉眼可见或不可见的颗粒物。一台标称设计寿命 20000 小时的桁架机器人，被部署到这样的环境中，往往不到 6000 小时就开始出现异响、定位精度下降，甚至频繁卡死报警。

这不是设备"娇气"，而是粉尘对机械运动部件的侵蚀，远比我们想象的更加致命。

---

一、粉尘的"微观杀伤力"：你以为的灰尘，其实是砂纸

要理解粉尘为何能"折寿"桁架机器人，首先需要从微观尺度重新认识这些悬浮颗粒。

工业粉尘的粒径分布极广，从 PM10（10 微米）到 PM2.5（2.5 微米），甚至亚微米级的超细颗粒都有存在。以铸造车间的硅砂粉尘为例，其主要成分是二氧化硅，莫氏硬度高达 7——这意味着它的硬度超过了大多数轴承钢（莫氏硬度约 5.5~6.5）和导轨表面材料。

当这些高硬度微粒侵入桁架机器人的运动副——直线导轨、滚珠丝杠、齿轮齿条、同步带轮等关键摩擦界面时，会发生什么？

三体磨损：粉尘引发的"慢性谋杀"

在摩擦学中，粉尘颗粒造成的磨损属于典型的三体磨粒磨损（Three-body Abrasive Wear）。其机理如下：

1. 颗粒侵入：粉尘颗粒通过密封间隙进入导轨滑块与轨道之间的滚动接触区。
2. 嵌入与犁削：部分硬质颗粒嵌入较软的表面（如保持架、密封圈），在相对运动中对配对表面进行微观"犁削"。
3. 疲劳剥落：被犁削的表面产生微观裂纹，在反复载荷下扩展，最终导致材料疲劳剥落。
4. 恶性循环：剥落产生的金属碎屑与原始粉尘混合，形成更具破坏性的复合磨粒，加速磨损进程。

一个残酷的事实：即使粉尘浓度仅为 10mg/m³，如果密封防护不到位，一套标准直线导轨的额定寿命可能缩减至原始设计值的 15%~30%。

---

二、桁架机器人的"致命软肋"：哪些部件最怕灰？

桁架机器人的结构特点决定了它在粉尘环境中存在多个天然的薄弱环节。

1. 直线导轨系统——精度之源，也是脆弱之源

桁架机器人的 X/Y/Z 三轴运动几乎全部依赖直线导轨。导轨的滚动体（钢球或滚柱）与轨道之间的接触面积非常小，接触应力极高（可达 2000~4000 MPa）。在这种极端接触条件下，哪怕一颗 5 微米的硬质粉尘颗粒挤入接触区，都足以造成局部应力集中，形成压痕。

典型症状：运行中出现周期性"咯噔"异响，定位精度从 ±0.05mm 劣化到 ±0.2mm 以上。

2. 滚珠丝杠——传动心脏的"血栓"

滚珠丝杠负责将伺服电机的旋转运动转化为直线运动。其内部的滚珠循环通道（包括回珠管、反向器）结构复杂且间隙微小。粉尘一旦侵入螺母内部，会堵塞回珠通道，导致滚珠运动不畅，表现为：

• 驱动力矩波动增大（伺服电流曲线出现毛刺）
• 反向间隙异常增大
• 严重时滚珠卡死，丝杠抱死

3. 齿轮齿条传动——大行程场景的"阿喀琉斯之踵"

在长行程（>6m）的桁架系统中，齿轮齿条传动因成本优势和无限行程能力被广泛采用。但齿轮啮合面是开放式接触，极难做到完全密封。粉尘在齿面的堆积会改变齿廓形状，导致啮合精度下降、噪声增大，甚至出现齿面点蚀和断齿。

4. 传感器与编码器——机器人的"眼睛"被蒙住了

光栅尺、磁栅尺、接近开关等位置反馈元件对粉尘同样敏感。光学编码器内部的码盘如果被粉尘污染，会导致信号丢失或误读，引发定位偏差甚至轴失控。磁性传感器表面附着的铁磁性粉尘则会造成信号漂移。

---

三、传统防尘手段为何"治标不治本"？

面对粉尘威胁，行业内常见的防护措施包括：

防护手段	原理	局限性
风琴罩/伸缩护罩	物理遮挡，阻止大颗粒落入导轨	对细小粉尘（<10μm）防护效果差；护罩本身易老化破损；高速运动时产生泵吸效应，反而将粉尘"吸入"
密封端盖+刮油片	在滑块两端设置密封件	只能阻挡较大颗粒；密封唇口磨损后防护能力急剧下降
定期润滑	油脂形成保护膜，冲走部分颗粒	在粉尘环境中油脂容易变"研磨膏"，反而加剧磨损；需极高频率维护
正压气帘	向运动部件区域吹入洁净压缩空气	能耗高；气帘均匀性难以保证；对死角区域效果有限

核心矛盾在于：桁架机器人需要运动，而运动意味着密封界面必须存在间隙。传统方案本质上是在"密封"与"运动"之间做妥协，而粉尘恰恰擅长利用这些妥协。

---

四、高粉尘环境下的"防尘生存法则"

真正有效的防尘策略，不是在单一环节"堵"，而是建立一套多层次、系统化的防护体系。以下是经过大量工程实践验证的核心法则：

法则一：分级过滤，层层设防

借鉴液压系统的多级过滤理念，对运动部件实施三级防护：

• 一级防护（外围屏障）：采用高强度、耐磨的工程塑料或不锈钢伸缩护罩，阻挡 90% 以上的大颗粒粉尘直接落入运动区域。关键在于护罩的动态密封设计——在护罩与机架的结合面采用迷宫式密封结构，消除泵吸效应。
• 二级防护（近体密封）：在导轨滑块、丝杠螺母等核心部件上，选用带有多重密封结构的产品（如三重唇密封 + 金属刮板），将侵入颗粒的粒径控制在 3μm 以下。
• 三级防护（主动清洁）：在关键运动区域设置负压吸尘口或洁净气帘，主动清除已经沉降在部件表面的粉尘，防止其被运动带入密封内部。

法则二：材料升级，以硬抗硬

既然粉尘的杀伤力来自硬度，那就让运动部件的表面比粉尘更硬：

• 导轨和丝杠表面采用低温离子渗氮或PVD 涂层处理，表面硬度提升至 HV1000 以上（远超二氧化硅的 HV800~1100）。
• 齿轮齿条采用感应淬火 + 精密磨齿工艺，齿面硬度达到 HRC58~62，同时保证齿面粗糙度 Ra<0.4μm，减少粉尘附着。
• 密封件材料选用聚氨酯（PU）或氢化丁腈橡胶（HNBR），耐磨性比传统丁腈橡胶提升 3~5 倍。

法则三：结构避让，减少"积灰死角"

优秀的防尘设计从结构源头就开始考虑：

• 运动部件的安装面设计合理的排屑斜面（倾角 ≥ 30°），利用重力让粉尘自然滑落，而非在水平面上堆积。
• 线缆拖链采用全封闭结构，防止粉尘在拖链内部堆积后随线缆运动被带入运动平台。
• 电机、减速机等驱动单元采用倒置或侧置布局，使其散热风扇的进风口远离高粉尘区域。

法则四：智能监测，预见性维护

与其等到部件损坏后被动维修，不如通过状态监测提前预警：

• 在伺服驱动器端采集电流频谱数据，当导轨或丝杠出现异常磨损时，摩擦力变化会在电流频谱中产生特征频率成分。
• 在关键轴承位置部署振动传感器，通过加速度有效值（RMS）的趋势变化判断磨损进展。
• 建立粉尘浓度与设备运行时间的关联模型，动态调整维护周期——在高粉尘浓度时段缩短润滑和检查间隔。

---

五、从理论到实践：云雀机器人的防尘工程哲学

上述法则听起来系统而完备，但在实际工程中，将它们有机整合到一台桁架喷涂设备中，需要深厚的行业经验和系统集成能力。这正是云雀机器人在高粉尘喷涂场景中持续深耕的方向。

云雀机器人在桁架喷涂设备的设计中，将防尘视为一项系统级工程，而非简单的"加个罩子"：

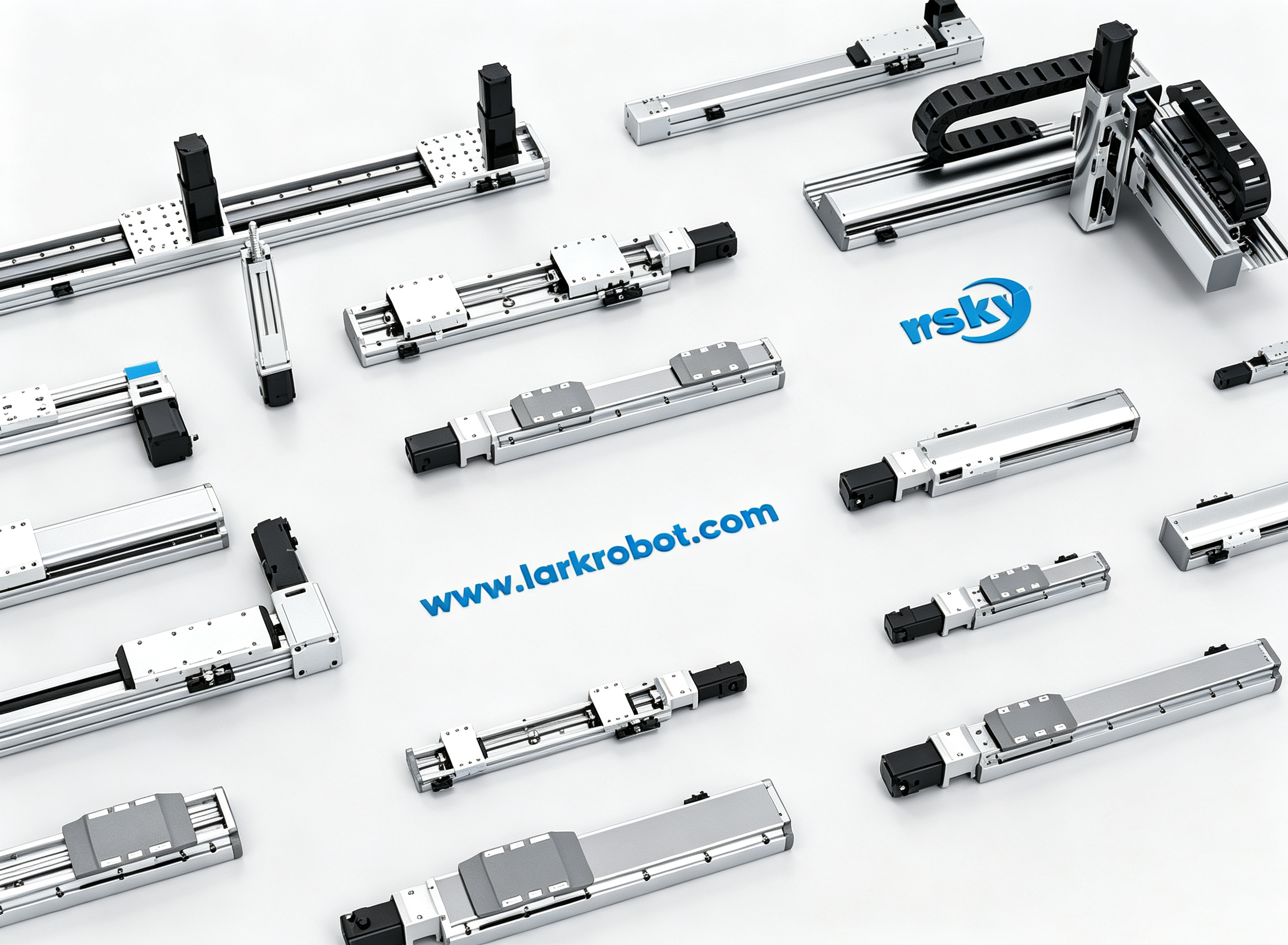

• 全封闭模块化运动单元：X/Y/Z 三轴的直线运动模块采用一体化封闭设计，内部形成相对独立的洁净微环境，从结构层面大幅削减粉尘侵入路径。
• 定制化多级密封方案：针对喷涂车间特有的漆雾粉尘（兼具粘附性和研磨性），在导轨、丝杠等关键运动副上采用定制的组合密封结构，兼顾低摩擦阻力与高密封等级。
• 正压洁净气路系统：在核心运动部件腔体内维持微正压（约 50~100Pa），确保外部含尘空气无法通过微小间隙渗入，同时不影响喷涂作业区域的气流平衡。
• 智能运维平台：通过集成的传感网络实时监测各轴运动状态，结合运行数据与粉尘环境参数，为设备提供精准的维护建议，将"定期保养"升级为"按需保养"。

这些设计并非简单的技术堆叠，而是基于对喷涂工艺环境的深刻理解——在粉尘无法被消灭的车间里，让设备学会与粉尘"共存"，才是真正务实的工程智慧。

---

结语

粉尘对桁架机器人的侵蚀，本质上是一场发生在微观尺度上的持久战。理解磨损机理、识别薄弱环节、建立系统化的防护体系——这三步缺一不可。

对于在高粉尘环境中运营的企业而言，选择一台"先天"具备优秀防尘设计的桁架设备，远比后期投入大量人力物力进行被动维护更加经济、高效。毕竟，让机器人在恶劣环境中也能"健康长寿"，本身就是对生产效率最朴素、也最有力的保障。
