“基于ESP32的差速机器人底盘BLDCMotor库ESC电调控制”方案，是当前高性能移动机器人领域极具竞争力的“黄金动力组合”。该方案将ESP32的高性能双核计算与无线连接能力、大功率双向电子调速器（ESC）的强劲驱动能力以及BLDC电机的一体化高扭矩输出完美结合，构成了机器人强劲的“心脏”与“神经中枢”。
一、 主要特点

1. 强劲动力与高机动性底盘
   双向控制与零转弯半径： 区别于仅支持单向旋转的普通ESC，双向ESC允许电机正反转。在差速转向（Differential Steering）架构下，通过调节左右轮转速差，机器人无需换挡即可实现前进、后退及原地转向，极大提升了运动灵活性。
   再生制动与高效驱动： 双向ESC支持将电机在减速或下坡时产生的动能转化为电能回馈至电池，不仅提高了系统整体能效，还提供了强大的电磁制动效果，确保高速行驶时的精准紧急制动。
   高扭矩与大负载： 采用6.5寸等无刷轮毂电机（通常内置行星减速机构），配合大功率ESC（支持40A-60A甚至更高持续电流），能输出极大的峰值扭矩，轻松驱动30kg-80kg级别的底盘，具备出色的爬坡和越障性能。
2. 基于ESP32的高性能主控与实时控制
   高精度PWM信号生成： ESP32具备多路高分辨率硬件定时器（LEDC PWM通道，分辨率可达16位），能生成频率稳定、占空比精确的PWM信号。相比传统8位单片机，它能对电机转速进行更细腻、平滑的控制，有效避免低速抖动和响应迟滞。
   双核架构下的任务隔离： 基于FreeRTOS系统，ESP32可将高优先级的“硬实时任务”（如FOC磁场定向控制、PID运算、传感器高频采集）绑定至一个核心（如Core 0），而将Wi-Fi/蓝牙通信、AI推理等计算密集但实时性要求宽松的任务分配至另一个核心（Core 1）。这种机制彻底避免了非实时任务抢占导致的运动控制卡顿。
   多传感器数据融合： 强大的算力支持融合IMU（惯性测量单元）、电流传感器等异构数据。例如，利用IMU补偿坡度对电机负载的影响，或通过电流反馈实现堵转保护和电子差速。
3. 丰富的无线通信与远程监控能力
   Wi-Fi/蓝牙与ESP-NOW： 内置的Wi-Fi/蓝牙可实现远程遥控、实时视频回传或数据上报。针对极低控制延迟的场景，ESP-NOW协议可实现主控与遥控端之间的毫秒级点对点数据传输。
   OTA在线升级： 支持通过无线网络对ESP32进行固件更新（Over-The-Air），无需物理连接USB线，极大地方便了机器人的后期维护、功能迭代和批量部署。
   二、 典型应用场景
4. 重载工业AGV/AMR
   在仓储物流中心，该底盘方案可驱动承载数百公斤货物的自动导引车（AGV）或自主移动机器人（AMR）。大功率电机确保在满载情况下稳定运行，ESP32则负责处理导航算法、避障逻辑及与上位机的调度通信。
5. 特种作业与户外巡检机器人
   在消防、排爆等危险环境，或光伏电站、油田、农业大棚等非结构化地形（草地、沙地、碎石路）中，机器人需要具备强大的越障能力和可靠的远程操控性。该方案提供的强劲动力、高能效长续航以及低延迟无线通信，能确保机器人在复杂废墟中稳定行进并精准执行指令。
6. 高校科研与机器人竞赛
   在大学生机器人大赛（如RoboMaster、RoboCon）或科研项目中，该方案因其高性能、高开放性和低成本，成为验证先进控制算法（如全向移动控制、双电机差速PID调参、多机协同、强化学习）的理想硬件平台。
   三、 需要注意的关键事项
7. 严格的电源管理与功率去耦
   独立供电与共地： 大功率电机启动瞬间会产生巨大的电流冲击（浪涌），极易导致ESP32因电源电压跌落而复位。严禁直接使用电机电池为ESP32供电，必须使用独立的DC-DC降压模块提供稳定的3.3V/5V逻辑电源。同时，逻辑地与电机地必须在电源端进行单点共地。
   大容量储能电容： 在ESC的电源输入端必须就近并联大容量低ESR的电解电容（如1000μF-4700μF）及陶瓷电容，以吸收电机换向时产生的反向电动势和电流尖峰，稳定母线电压。
8. 电磁兼容（EMC）与信号抗干扰
   布线规范： 强电（电机线、电池线）与弱电（ESP32信号线、传感器线）必须分开走线，严禁平行走线，最好呈90°垂直交叉。
   硬件滤波： 编码器、IMU等敏感信号线建议使用屏蔽线；在ESP32的GPIO输入引脚及通信接口处需增加硬件滤波（如磁珠），防止电机高频PWM噪声导致主控跑飞或数据失真。
9. 控制算法的鲁棒性与安全保护
   底层安全机制： 在双核分离架构下，必须设计底层的安全保护逻辑。当通信任务崩溃或超时未下发指令时，运动控制核心（Core 0）应能自动触发安全停机或进入原地待命状态，防止机器人因指令丢失而失控伤人。
   机械对称性与标定： 左右轮直径或摩擦系数不一致会导致直线跑偏。必须进行系统标定：通过开环测试计算补偿系数，或通过闭环校正（结合IMU检测航向角偏差）动态调整速度差。同时，在低速时需设置最小有效PWM阈值以补偿死区非线性。

1、ESP32Servo库差速底盘控制（双向ESC + PWM信号）
适用场景：使用传统50Hz PWM信号驱动的双向ESC，适合重载AGV或大扭矩轮毂电机应用，支持正反转、能量回收[ citation:2]。

/* ===== ESP32 Servo库 + 双向ESC差速控制 =====
 * 硬件：ESP32 + 2×BLDC轮毂电机 + 2×双向ESC
 * 核心：ESP32Servo库生成50Hz/500Hz PWM，差速运动学解算
 * 参考：CSDN花雕学编程双向ESC控制方案 [citation:2]
 */
#include <ESP32Servo.h>

// ==================== 引脚定义 ====================
#define MOTOR_LEFT_PWM 12
#define MOTOR_RIGHT_PWM 13
#define MOTOR_LEFT_DIR 14
#define MOTOR_RIGHT_DIR 27

// ==================== Servo对象 ====================
Servo escLeft, escRight;

// ==================== 速度指令变量 ====================
float targetSpeedLeft = 0.0, targetSpeedRight = 0.0;

void setup() {
    Serial.begin(115200);

    // 初始化LEDC定时器（ESP32Servo库要求先分配定时器）
    ESP32PWM::allocateTimer(0);
    ESP32PWM::allocateTimer(1);

    // 设置PWM频率：大功率ESC通常需要50Hz-1kHz
    escLeft.setPeriodHertz(500);   // 500Hz适合大功率ESC
    escRight.setPeriodHertz(500);

    // 绑定引脚，设定脉宽范围 1000-2000μs
    escLeft.attach(MOTOR_LEFT_PWM, 1000, 2000);
    escRight.attach(MOTOR_RIGHT_PWM, 1000, 2000);

    // 方向控制引脚
    pinMode(MOTOR_LEFT_DIR, OUTPUT);
    pinMode(MOTOR_RIGHT_DIR, OUTPUT);

    // 【核心】ESC上电安全：先发送最低油门，等待ESC初始化
    escLeft.writeMicroseconds(1000);
    escRight.writeMicroseconds(1000);
    delay(2000);  // 等待ESC初始化完成

    Serial.println("ESP32 差速底盘初始化完成");
}

void loop() {
    // 接收控制指令（示例：串口发送 "V:30,-20"）
    if (Serial.available()) {
        String cmd = Serial.readStringUntil('\n');
        if (cmd.startsWith("V:")) {
            int commaIdx = cmd.indexOf(',');
            targetSpeedLeft = cmd.substring(2, commaIdx).toFloat();
            targetSpeedRight = cmd.substring(commaIdx + 1).toFloat();
        }
    }

    // 方向控制：正转/反转
    digitalWrite(MOTOR_LEFT_DIR, targetSpeedLeft >= 0 ? HIGH : LOW);
    digitalWrite(MOTOR_RIGHT_DIR, targetSpeedRight >= 0 ? HIGH : LOW);

    // 限幅并映射到PWM脉宽
    targetSpeedLeft = constrain(targetSpeedLeft, -100, 100);
    targetSpeedRight = constrain(targetSpeedRight, -100, 100);

    uint16_t pwmLeft = map(abs(targetSpeedLeft), 0, 100, 1000, 2000);
    uint16_t pwmRight = map(abs(targetSpeedRight), 0, 100, 1000, 2000);

    // 发送PWM信号到ESC（反向处理）
    escLeft.writeMicroseconds(targetSpeedLeft >= 0 ? pwmLeft : (4000 - pwmLeft));
    escRight.writeMicroseconds(targetSpeedRight >= 0 ? pwmRight : (4000 - pwmRight));

    delay(20);  // 控制周期约50Hz
}

核心要点：
ESP32Servo库：封装了LEDC底层配置，提供writeMicroseconds()接口，简化ESC PWM生成
双向控制：通过方向引脚+脉宽映射实现正反转，大功率ESC支持再生制动
安全上电：先发送1000μs最低油门，等待ESC初始化完成后再进入主循环

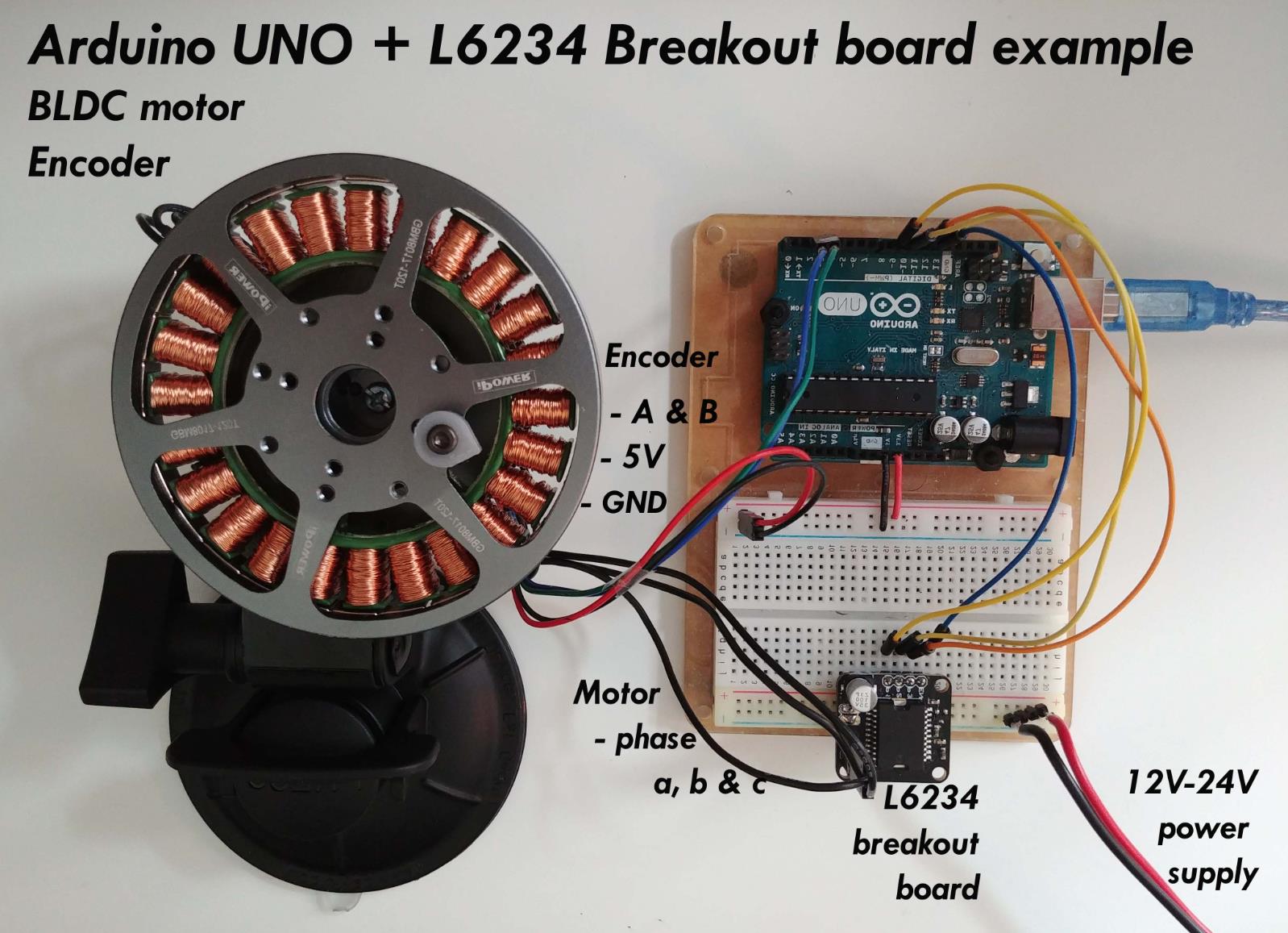

2、PID闭环速度控制（编码器反馈 + SimpleFOC）
适用场景：需要精确速度控制的机器人底盘，通过编码器反馈实现PID闭环，消除负载变化引起的转速波动。

/* ===== PID闭环速度控制 + SimpleFOC =====
 * 硬件：ESP32 + 2×BLDC轮毂电机（带霍尔/编码器）+ SimpleFOC Shield
 * 核心：SimpleFOC库实现FOC磁场定向控制，编码器反馈速度闭环
 * 参考：SimpleFOC官方示例 + 智能跟随底盘方案 [citation:3][citation:6]
 */
#include <SimpleFOC.h>

// ==================== 左轮电机配置 ====================
BLDCMotor motorL(7);  // 极对数7
BLDCDriver3PWM driverL(9, 10, 11, 8);  // PWM引脚 + 使能脚
MagneticSensorI2C sensorL(AS5600_I2C);  // AS5600磁编码器

// ==================== 右轮电机配置 ====================
BLDCMotor motorR(7);
BLDCDriver3PWM driverR(13, 14, 15, 16);
MagneticSensorI2C sensorR(AS5600_I2C);

// ==================== PID速度环参数 ====================
float Kp_vel = 0.5;
float Ki_vel = 10.0;
float Kd_vel = 0.0;

void setup() {
    Serial.begin(115200);

    // ===== 左轮初始化 =====
    sensorL.init();
    motorL.linkSensor(&sensorL);
    driverL.voltage_power_supply = 12;
    driverL.init();
    motorL.linkDriver(&driverL);

    motorL.controller = MotionControlType::velocity;
    motorL.PID_velocity.P = Kp_vel;
    motorL.PID_velocity.I = Ki_vel;
    motorL.PID_velocity.D = Kd_vel;
    motorL.PID_velocity.output_ramp = 1000;  // 电压斜坡
    motorL.init();
    motorL.initFOC();

    // ===== 右轮初始化 =====
    sensorR.init();
    motorR.linkSensor(&sensorR);
    driverR.voltage_power_supply = 12;
    driverR.init();
    motorR.linkDriver(&driverR);

    motorR.controller = MotionControlType::velocity;
    motorR.PID_velocity.P = Kp_vel;
    motorR.PID_velocity.I = Ki_vel;
    motorR.PID_velocity.D = Kd_vel;
    motorR.PID_velocity.output_ramp = 1000;
    motorR.init();
    motorR.initFOC();

    Serial.println("PID闭环速度控制初始化完成");
}

void loop() {
    // 【核心】高速FOC更新（建议1kHz以上）
    motorL.loopFOC();
    motorR.loopFOC();

    // 期望速度（rad/s）
    static float t = 0;
    t += 0.02;
    float targetL = 5.0 + 2.0 * sin(t * 0.3);
    float targetR = 5.0 - 2.0 * sin(t * 0.3);

    // 执行速度控制
    motorL.move(targetL);
    motorR.move(targetR);

    // 调试输出（实际项目注释掉以提升性能）
    // motorL.monitor();
    // motorR.monitor();

    delay(10);  // 100Hz控制循环
}

核心要点：
SimpleFOC库：封装了FOC核心算法，通过loopFOC()和move()提供高级控制接口
闭环速度控制：编码器反馈 + PID速度环，实现精准转速控制
输出斜坡：output_ramp限制电压变化率，防止指令突变导致冲击

3、双核异步控制（Core0通信 + Core1运动控制）
适用场景：需要同时处理无线通信（WiFi/蓝牙）与高实时性运动控制的服务机器人，利用ESP32双核实现物理隔离。

/* ===== ESP32双核异步控制架构 =====
 * Core 0: 通信与任务调度（WiFi/串口/传感器融合）
 * Core 1: 实时运动控制（FOC更新 + PID闭环）
 * 参考：ESP32双核架构 + SimpleFOC实时控制 [citation:2][citation:6]
 */
#include <SimpleFOC.h>
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>

// ==================== 共享变量（双核通信） ====================
volatile float targetLeft = 0.0;
volatile float targetRight = 0.0;
volatile bool newCmdReceived = false;

// ==================== 电机对象 ====================
BLDCMotor motorL(7);
BLDCMotor motorR(7);
BLDCDriver3PWM driverL(9, 10, 11, 8);
BLDCDriver3PWM driverR(13, 14, 15, 16);
MagneticSensorI2C sensorL(AS5600_I2C);
MagneticSensorI2C sensorR(AS5600_I2C);

// ==================== Core 1任务：实时运动控制 ====================
void motionControlTask(void * parameter) {
    // 电机初始化（在任务内完成）
    sensorL.init();
    motorL.linkSensor(&sensorL);
    driverL.voltage_power_supply = 12;
    driverL.init();
    motorL.linkDriver(&driverL);
    motorL.controller = MotionControlType::velocity;
    motorL.PID_velocity.P = 0.5;
    motorL.PID_velocity.I = 10.0;
    motorL.init();
    motorL.initFOC();

    sensorR.init();
    motorR.linkSensor(&sensorR);
    driverR.voltage_power_supply = 12;
    driverR.init();
    motorR.linkDriver(&driverR);
    motorR.controller = MotionControlType::velocity;
    motorR.PID_velocity.P = 0.5;
    motorR.PID_velocity.I = 10.0;
    motorR.init();
    motorR.initFOC();

    Serial.println("Core 1: 运动控制任务启动");

    // 【核心】高优先级实时控制循环
    for (;;) {
        motorL.loopFOC();
        motorR.loopFOC();

        // 读取共享变量（无锁，仅当有新指令时更新）
        if (newCmdReceived) {
            motorL.move(targetLeft);
            motorR.move(targetRight);
            newCmdReceived = false;
        }

        vTaskDelay(10 / portTICK_PERIOD_MS);  // 100Hz控制频率
    }
}

// ==================== Core 0任务：通信与决策 ====================
void communicationTask(void * parameter) {
    Serial.begin(115200);
    WiFi.begin("SSID", "PASSWORD");
    // ... WiFi/ESP-NOW/串口初始化 ...

    for (;;) {
        // 模拟接收控制指令
        if (Serial.available()) {
            String cmd = Serial.readStringUntil('\n');
            if (cmd.startsWith("V:")) {
                int comma = cmd.indexOf(',');
                targetLeft = cmd.substring(2, comma).toFloat();
                targetRight = cmd.substring(comma + 1).toFloat();
                newCmdReceived = true;
                Serial.print("Core 0: 收到指令 L=");
                Serial.print(targetLeft);
                Serial.print(" R=");
                Serial.println(targetRight);
            }
        }
        vTaskDelay(50 / portTICK_PERIOD_MS);
    }
}

void setup() {
    // 启动双核任务
    xTaskCreatePinnedToCore(
        motionControlTask,   // 任务函数
        "MotionControl",     // 任务名称
        8192,                // 堆栈大小
        NULL,                // 参数
        5,                   // 优先级（高）
        NULL,                // 任务句柄
        1                    // 绑定到Core 1
    );

    xTaskCreatePinnedToCore(
        communicationTask,
        "Communication",
        8192,
        NULL,
        3,                   // 优先级（中）
        NULL,
        0                    // 绑定到Core 0
    );

    Serial.println("双核异步架构启动");
}

void loop() {
    // 空闲（所有任务在双核上运行）
    vTaskDelay(1000 / portTICK_PERIOD_MS);
}

核心要点：
双核物理隔离：Core 1专职FOC实时控制（高优先级），Core 0处理通信与决策（中优先级），互不阻塞
共享变量通信：使用volatile关键字和标志位newCmdReceived实现双核数据传递
FreeRTOS任务调度：通过xTaskCreatePinnedToCore精确绑定任务到指定核心

要点解读

1. ESC通信协议标准化：50Hz PWM + 1000-2000μs脉宽
   绝大多数航模ESC遵循50Hz频率、1000-2000μs脉宽的PPM协议。1000μs对应停机/刹车，1500μs为中立点，2000μs为满油门。ESP32通过LEDC外设生成高精度PWM，ESP32Servo库将底层配置封装为简洁的writeMicroseconds()接口。

2. 双向ESC的核心优势：正反转切换与再生制动
   大功率双向ESC支持毫秒级正反转切换，配合差速驱动可实现原地零半径转向。减速或下坡时，BLDC电机转变为发电机将动能回馈电池，提供电磁制动力，延长续航。案例一中方向引脚配合脉宽映射实现双向控制。

3. FOC控制：从“开环PWM”到“闭环力矩”的飞跃
   传统ESC通过PWM脉宽间接控制转速（开环），精度受负载影响。SimpleFOC库通过FOC算法直接控制电机力矩，配合编码器反馈实现速度/位置闭环。案例二的loopFOC()实时执行Clark/Park变换和SVPWM，move()输出速度指令。

4. ESC上电校准与安全初始化：不可跳过的关键步骤
   ESC在首次上电或更换后需进行“油门行程校准”：先发送2000μs维持2-3秒，再发送1000μs维持2-3秒。跳过校准可能导致电机不响应或行为异常。案例一中通过writeMicroseconds(1000) + 延时实现安全初始化。

5. 双核架构是ESP32实时控制的工程范式
   标准Arduino Uno单核处理复杂FOC算法和WiFi通信时易出现控制循环被阻塞（看门狗复位）。ESP32双核架构将Core 1专用于实时FOC控制（1kHz+），Core 0处理通信、传感器融合等非实时任务。这种物理隔离确保了控制指令不会被无线收发延迟影响。

4、基础速度控制与差速转向程序（最核心）
场景描述：这是差速机器人最基础的控制程序，用户通过串口发送指令，直接控制左右轮BLDC电机的转速，实现前进、后退、左右转向等功能。适用于机器人底层功能验证与基础操控。
核心需求：初始化ESC、映射遥控器或串口速度指令到电机输出、实现差速转向（左右轮速度不同产生转弯）。

#include <BLDCMotor.h>

// 定义左右轮电机引脚（根据实际接线修改）
// 使用支持双向控制的BLDCMotor库，通常需要PWM输出引脚和方向引脚
// 若ESC为单向控制（仅支持正转，反转需电机线反接），则方向引脚可简化
BLDCMotor leftMotor(1);  // 左轮电机，实例化时指定PWM引脚索引
BLDCMotor rightMotor(2); // 右轮电机

// 系统参数：轮距、轮子直径（单位：cm，用于后续距离计算）
const float WHEEL_TRACK = 20.0;   // 左右轮中心距
const float WHEEL_DIAMETER = 10.0; // 轮子直径
const float PI = 3.14159265;

void setup() {
  Serial.begin(115200);

  // 初始化左轮电机
  leftMotor.init();
  leftMotor.setDutyCycle(0); // 启动前设置占空比为0（停止）

  // 初始化右轮电机
  rightMotor.init();
  rightMotor.setDutyCycle(0);

  Serial.println("=== 差速机器人基础控制程序 ===");
  Serial.println("指令格式：<左轮速度> <右轮速度>，范围-100 ~ 100（正为前/右，负为后/左）");
  Serial.println("示例：50 50 前进；50 -50 原地右转");
}

void loop() {
  if (Serial.available() > 0) {
    String input = Serial.readStringUntil('\n');
    input.trim();

    int spaceIndex = input.indexOf(' ');
    if (spaceIndex == -1) {
      Serial.println("指令格式错误！");
      return;
    }

    int leftSpeed = input.substring(0, spaceIndex).toInt();
    int rightSpeed = input.substring(spaceIndex + 1).toInt();

    // 限制速度范围（防止超出ESC工作范围）
    leftSpeed = constrain(leftSpeed, -100, 100);
    rightSpeed = constrain(rightSpeed, -100, 100);

    // 将速度指令转换为ESC占空比（直接映射为PWM占空比）
    leftMotor.setDutyCycle(leftSpeed / 100.0);  // 归一化到0~1（部分ESC支持反向，占空比对应速度）
    rightMotor.setDutyCycle(rightSpeed / 100.0);

    // 串口回显当前状态
    Serial.print("左轮速度："); Serial.print(leftSpeed);
    Serial.print(" 右轮速度："); Serial.print(rightSpeed);

    // 可选：计算并输出机器人运动参数
    float linearVelocity = (leftSpeed + rightSpeed) / 200.0; // 线速度（基于最大速度标定）
    float angularVelocity = (rightSpeed - leftSpeed) / (100.0 * WHEEL_TRACK); // 角速度（rad/s近似）
    Serial.print(" 线速度："); Serial.print(linearVelocity);
    Serial.print(" 角速度："); Serial.print(angularVelocity);
    Serial.println();
  }
}

代码说明：
使用BLDCMotor库的核心方法init()初始化电机，setDutyCycle(value)控制电机转速（value范围通常为0_1，对应0100%占空比）。
差速转向的核心是左右轮速度差：速度相同时直线运动，速度不同（含一正一负）时实现转向，速度差与转向半径成反比。
速度指令通过串口输入，灵活性高，适合前期调试。

5、基于编码器反馈的闭环速度控制程序（高精度）
场景描述：在差速机器人自主导航、循迹等应用中，仅靠开环控制（直接设置占空比）无法保证速度稳定——负载变化、电池电压波动会导致实际速度偏离设定值。本案例引入编码器反馈，通过PID闭环控制实现左右轮速度的精准稳定，是实现精准导航的前提。
核心需求：读取BLDC电机编码器反馈的实时转速、设定目标转速、用PID算法计算补偿后的输出，使实际转速跟踪目标转速。
参考代码（需电机带编码器，且BLDCMotor库支持编码器功能）

#include <BLDCMotor.h>

// 左轮电机：PWM引脚1，编码器引脚A=2，编码器引脚B=3
// 右轮电机：PWM引脚4，编码器引脚A=5，编码器引脚B=6
// 注：引脚编号需根据ESP32实际开发板的引脚定义调整
BLDCMotor leftMotor(1, 2, 3);
BLDCMotor rightMotor(4, 5, 6);

// PID控制器参数（需根据实际电机特性调试）
#define KP 0.5   // 比例增益
#define KI 0.01  // 积分增益
#define KD 0.001 // 微分增益

// 速度控制参数
const int TARGET_LEFT_SPEED = 50;   // 左轮目标转速（单位：RPM，需结合编码器分辨率标定）
const int TARGET_RIGHT_SPEED = 50;  // 右轮目标转速

float left_PID_integral = 0;  // 左轮PID积分项
float left_PID_last_error = 0;// 左轮PID上一次误差
float right_PID_integral = 0; // 右轮PID积分项
float right_PID_last_error = 0;// 右轮PID上一次误差

void setup() {
  Serial.begin(115200);

  // 初始化电机（启用编码器）
  leftMotor.init(true); // true表示启用编码器
  leftMotor.setDutyCycle(0);

  rightMotor.init(true);
  rightMotor.setDutyCycle(0);

  Serial.println("=== BLDC闭环速度控制程序 ===");
  Serial.println("目标速度：左轮"); Serial.print(TARGET_LEFT_SPEED);
  Serial.print(" RPM，右轮"); Serial.print(TARGET_RIGHT_SPEED); Serial.println(" RPM");
}

// PID计算函数（返回补偿后的占空比输出）
float pid_control(BLDCMotor& motor, int target_speed, float& integral, float& last_error) {
  // 读取实际转速（假设库中提供getSpeed()方法，返回单位为RPM，需确认库函数）
  // 若库函数返回脉冲频率，需根据编码器分辨率转换为转速：转速 = (脉冲频率 * 60) / (编码器线数 * 4)
  int actual_speed = motor.getSpeed();

  // 计算误差
  float error = target_speed - actual_speed;

  // PID计算
  float output = KP * error + KI * integral + KD * (error - last_error);

  // 积分项更新（带抗积分饱和处理）
  integral += error;
  if (integral > 100) integral = 100;  // 限制积分上限
  if (integral < -100) integral = -100; // 限制积分下限

  // 微分项更新
  last_error = error;

  // 限制输出占空比在0~1之间
  output = constrain(output, 0.0, 1.0);

  return output;
}

void loop() {
  // 左轮PID控制
  float left_output = pid_control(leftMotor, TARGET_LEFT_SPEED, left_PID_integral, left_PID_last_error);
  leftMotor.setDutyCycle(left_output);

  // 右轮PID控制
  float right_output = pid_control(rightMotor, TARGET_RIGHT_SPEED, right_PID_integral, right_PID_last_error);
  rightMotor.setDutyCycle(right_output);

  // 串口输出调试信息（每秒一次）
  if (millis() % 1000 == 0) {
    int actual_left = leftMotor.getSpeed();
    int actual_right = rightMotor.getSpeed();
    Serial.print("左轮：目标"); Serial.print(TARGET_LEFT_SPEED);
    Serial.print(" 实际"); Serial.print(actual_left);
    Serial.print(" 占空比"); Serial.print(left_output * 100);
    Serial.print(" | 右轮：目标"); Serial.print(TARGET_RIGHT_SPEED);
    Serial.print(" 实际"); Serial.print(actual_right);
    Serial.print(" 占空比"); Serial.print(right_output * 100);
    Serial.println();
  }
}

代码说明：
若BLDCMotor库无原生getSpeed()函数，需自行通过编码器引脚的脉冲计数，结合时间计算转速（例如：统计10ms内的脉冲数，转换为RPM）。
PID参数必须结合电机实际特性调试：KP过大超调，KI过小响应慢，KD过大震荡。建议先调KP，再加KI，最后加KD。
闭环控制是精准运动控制的核心，后续的里程计、导航都依赖稳定的速度反馈。

6、差速机器人自主导航（循迹+里程计推算）
场景描述：结合编码器的闭环控制与外部传感器（如红外循迹模块、IMU），实现机器人的自主循迹与里程计推算（估算当前位置）。该场景是差速机器人最复杂的综合应用之一，广泛用于智能小车竞赛、物流机器人原型。
核心需求：读取传感器数据、基于传感器的决策控制（循迹）、利用编码器计算运动距离与转向角度、输出控制指令使机器人沿轨迹行驶。
参考代码（简化版：循迹+基础里程计）

#include <BLDCMotor.h>

// 电机与传感器引脚定义
BLDCMotor leftMotor(1, 2, 3);   // 左轮（PWM1，编码器A2，B3）
BLDCMotor rightMotor(4, 5, 6);  // 右轮（PWM4，编码器A5，B6）

// 循迹传感器引脚（假设3个红外传感器：左、中、右）
#define LEFT_TRACK_PIN 7
#define CENTER_TRACK_PIN 8
#define RIGHT_TRACK_PIN 9

// 运动控制参数
const float WHEEL_TRACK = 20.0;       // 轮距（cm）
const float WHEEL_CIRCUMFERENCE = PI * 10.0; // 轮周长（cm）
const int TARGET_BASE_SPEED = 40;      // 基础速度（RPM，需标定）

// 里程计变量
long left_pulse_count = 0;   // 左轮编码器累计脉冲数
long right_pulse_count = 0;  // 右轮编码器累计脉冲数
float total_distance = 0;    // 累计直线距离（cm）
float current_angle = 0;     // 当前朝向角（弧度，以初始方向为0）

// 编码器分辨率（假设编码器为10线，四倍频后每圈40脉冲）
const int ENCODER_PULSES_PER_REVOLUTION = 40;

void setup() {
  Serial.begin(115200);

  // 初始化电机（启用编码器）
  leftMotor.init(true);
  leftMotor.setDutyCycle(0);
  rightMotor.init(true);
  rightMotor.setDutyCycle(0);

  // 初始化循迹传感器引脚
  pinMode(LEFT_TRACK_PIN, INPUT);
  pinMode(CENTER_TRACK_PIN, INPUT);
  pinMode(RIGHT_TRACK_PIN, INPUT);

  // 附加编码器中断（核心：统计脉冲数，ESP32的编码器外设可直接用，此处简化为库自带的计数）
  // 注：实际代码需根据库的中断配置函数添加，确保脉冲被准确计数
  Serial.println("=== 差速机器人循迹导航程序 ===");
  Serial.println("传感器输出：左(1=检测到黑线) 中(1) 右(1)");
}

// 更新里程计：根据脉冲数计算距离与角度
void updateOdometry() {
  // 左轮脉冲增量（假设库中有getPulseCount()获取新增脉冲数，此处简化逻辑）
  // 实际需在中断中更新脉冲数，此处用示例值代替
  // 此处逻辑仅为示意，实际必须通过编码器中断更新脉冲数
  int left_delta = 0; // 需替换为实际脉冲增量
  int right_delta = 0;

  left_pulse_count += left_delta;
  right_pulse_count += right_delta;

  // 计算左右轮行驶距离（cm）：距离 = (脉冲数 / 每圈脉冲数) * 轮周长
  float left_distance = ((float)left_pulse_count / ENCODER_PULSES_PER_REVOLUTION) * WHEEL_CIRCUMFERENCE;
  float right_distance = ((float)right_pulse_count / ENCODER_PULSES_PER_REVOLUTION) * WHEEL_CIRCUMFERENCE;

  // 计算平均距离（直线移动距离）
  float delta_distance = (left_distance + right_distance) / 2.0;
  total_distance += delta_distance;

  // 计算转向角度：角度变化 = (右轮距离 - 左轮距离) / 轮距
  current_angle += (right_distance - left_distance) / WHEEL_TRACK;
}

// 循迹控制策略：根据传感器调整左右轮速度
void trackControl() {
  int left_sense = digitalRead(LEFT_TRACK_PIN);
  int center_sense = digitalRead(CENTER_TRACK_PIN);
  int right_sense = digitalRead(RIGHT_TRACK_PIN);

  int left_speed = TARGET_BASE_SPEED;
  int right_speed = TARGET_BASE_SPEED;

  // 逻辑判断（简化：以中心线为基准）
  if (center_sense == 1) {
    // 正走在黑线上，保持直行
    left_speed = TARGET_BASE_SPEED;
    right_speed = TARGET_BASE_SPEED;
  } else if (left_sense == 1) {
    // 偏左，向右转（左轮减速，右轮加速）
    left_speed = TARGET_BASE_SPEED * 0.6;
    right_speed = TARGET_BASE_SPEED * 1.4;
  } else if (right_sense == 1) {
    // 偏右，向左转（左轮加速，右轮减速）
    left_speed = TARGET_BASE_SPEED * 1.4;
    right_speed = TARGET_BASE_SPEED * 0.6;
  } else {
    // 未检测到线，停止或保持原方向（根据需求调整）
    left_speed = 0;
    right_speed = 0;
  }

  // 输出控制信号（此处简化为直接设置占空比，实际可加闭环控制）
  // 若需闭环，可结合案例2的PID控制，将left_speed/right_speed作为目标速度
  leftMotor.setDutyCycle(left_speed / 100.0);
  rightMotor.setDutyCycle(right_speed / 100.0);

  // 串口输出传感器与速度状态
  Serial.print("传感器：左"); Serial.print(left_sense);
  Serial.print(" 中"); Serial.print(center_sense);
  Serial.print(" 右"); Serial.print(right_sense);
  Serial.print(" | 左轮速度："); Serial.print(left_speed);
  Serial.print(" 右轮速度："); Serial.print(right_speed);
}

void loop() {
  // 1. 执行循迹控制
  trackControl();

  // 2. 更新里程计（需确保在合适时机调用，例如每执行一次控制后）
  updateOdometry();

  // 3. 定期输出里程计信息（每1秒一次）
  if (millis() % 1000 == 0) {
    Serial.print(" 累计距离："); Serial.print(total_distance);
    Serial.print("cm 当前朝向角："); Serial.print(current_angle);
    Serial.println("rad");
  }

  delay(10); // 控制循环周期，避免过快
}

代码说明：
循迹传感器的判断逻辑可根据实际传感器布局调整（如5个传感器的更精细控制）。
里程计是自主导航的基础，角度计算依赖左右轮的距离差与轮距，轮距测量精度直接影响角度精度。
复杂场景下可加入IMU（惯性测量单元）与里程计融合，弥补纯里程计的累积误差，本案例为简化版基础逻辑。

要点解读
针对Arduino BLDC差速机器人底盘的ESP32+BLDCMotor库+ESC应用，从硬件适配到算法设计，提炼五个核心要点：

1. ESC初始化与通信协议匹配是基础前提
   硬件接口：BLDC电机需搭配专用ESC，ESP32与ESC的连接核心是PWM信号线（传递速度指令），部分ESC需额外的方向控制引脚（或通过电机线反接实现反转）。初始化时必须确保PWM引脚输出的频率与ESC要求的控制频率一致（多数通用ESC要求PWM频率为50Hz，即周期20ms，脉宽1_2ms对应0100%速度）。
   协议兼容性：不同ESC支持的协议不同（如标准PWM、DShot协议），BLDCMotor库需与ESC协议兼容。若使用DShot协议，ESP32需支持对应的硬件定时器（DShot更稳定，无需复杂校准）；若用PWM，需先校准ESC的中位（让电机静止时输出脉宽对应0速度）。
   安全细节：启动前必须将占空比设置为0，避免通电后电机意外启动；接线时先断开电源，连接完成后检查正负极，防止反接烧毁ESC。
2. 差速运动学模型是控制逻辑的核心
   运动学公式：差速机器人的运动由左右轮速度唯一决定
   代码映射：所有差速控制逻辑（如串口指令控制、循迹转向）本质都是根据目标运动参数（线速度、角速度），反推左右轮的目标速度，再通过ESC控制电机实现。轮距W的测量精度直接影响转向角度的准确性，必须精确测量（如多次测量左右轮中心距取平均值）。
3. 编码器与闭环控制是精度的核心保障
   开环痛点：开环控制（直接设占空比）依赖ESC的一致性和电压稳定性，电池电压下降或负载变化时，实际转速会明显偏离目标值，无法满足导航、循迹等精度需求。
   编码器反馈：编码器通过检测电机轴的旋转产生脉冲，可实时计算实际转速/转角。ESP32支持硬件编码器外设，可高效统计脉冲数，结合BLDCMotor库的反馈功能，实现速度闭环。
   PID闭环：PID控制是最常用的闭环算法，通过误差（目标速度-实际速度）的比例、积分、微分项计算补偿后的输出。调参时需先固定KI=0、KD=0，逐步增大KP使实际速度接近目标且无明显震荡；再加入KI消除稳态误差；最后加入KD抑制超调。
   里程计与导航：编码器数据结合运动学模型可构建里程计，计算机器人的累计位移和朝向角，是自主导航的基础。但里程计存在累积误差，需结合外部传感器（如IMU、激光雷达、视觉）进行融合修正。
4. 差速控制与传感器融合实现复杂决策
   基础差速控制：最直接的差速控制是手动遥控（如案例1），通过人为判断左右轮速度差实现转向；进阶应用需结合传感器实现自主决策（如案例3的循迹）。
   传感器融合逻辑：不同传感器对应不同控制需求：
   红外/摄像头循迹：通过识别轨迹线的位置偏差，调整左右轮速度（偏差左则右轮加速、左轮减速，反之亦然），偏差越大，速度差越大。
   IMU姿态控制：IMU可测量机器人的横滚、俯仰、偏航角，当机器人侧倾或航向偏离时，通过差速调整航向，保持运动姿态稳定（如爬坡时调整动力）。
   超声波/激光雷达避障：检测障碍物后，计算避障路径，通过差速控制实现绕障（如左障碍则右转，右障碍则左转）。
   控制优先级：多个控制逻辑同时生效时（如循迹与避障同时触发），需设定优先级（通常避障优先级高于循迹），避免逻辑冲突导致机器人失控。
5. 系统可靠性与调试优化是工程落地的关键
   抗干扰与稳定性：
   电源隔离：BLDC电机启动/调速时会产生大电流，导致电压波动和电磁干扰，易影响ESP32的稳定性。建议采用独立电源供电（电机用大容量锂电池，ESP32及传感器用降压模块从同一电池取电，或用DC-DC隔离模块隔离电源），信号线加磁珠滤波。
   地线共接：所有设备（ESP32、ESC、传感器）的地线必须共接，避免地线电位差导致信号错误。
   调试工具链：
   串口监控：通过Serial实时输出电机转速、传感器数据、PID误差、里程计信息，快速定位异常（如速度无响应可能是ESC未校准，数据跳变可能是干扰）。
   可视化工具：将数据导入Processing、Serial Plotter等可视化工具，直观观察速度曲线、误差变化，优化PID参数。
   参数标定：电机的最大转速、轮距、轮周长、编码器分辨率等参数必须实际标定（如让机器人走1米距离，统计编码器脉冲数反推轮周长，而非直接用理论值），理论值与实际值的偏差会严重影响控制精度。
   边界保护：为电机输出设置上限（如占空比不超过0.9，避免电机过载），为传感器加入容错判断（如排除异常数据），为系统加入看门狗（防止ESP32死机后无法重启）。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
