前言

在 ROS2 分布式机器人、具身智能开发链路中，大量感知、定位、运动控制模块通过话题、服务持续产生数据流。终端打印只能看到零散数字，无法建立空间直观认知。

Rviz2（ROS Visualization 2） 是 ROS2 官方原生 3D 可视化平台，是 ROS1 Rviz 的完整重构版本；它订阅标准化 ROS2 消息，将抽象数据渲染为三维图形，贯穿仿真开发、实体调试、算法验证全流程。 很多开发者只把它当成 “看机器人模型的工具”，实际上它是分布式系统调试、TF 坐标排查、感知算法验证、人机交互一体化的核心工作台，也是 PC - 服务器 - 机器人混合闭环架构里最重要的观测窗口。

一、基础定义与核心定位

1. 基础概念

Rviz2 是基于 Qt+OGRE 渲染引擎开发的插件化可视化客户端，本身不发布任何传感器、控制数据，工作模式：

订阅 ROS2 话题消息 （用户通过UI界面可以配置任何关注的ROS2话题消息）→ 插件解析消息 → 3D 场景实时渲染

依托 ROS2 DDS 分布式通信特性：Rviz2 可以运行在 PC，跨网络远程订阅嵌入式机器人、仿真服务器上所有节点数据，完美适配跨芯片、跨操作系统异构组网架构。

2. Rviz2 VS ROS1 Rviz 核心差异

表格

对比项	Rviz（ROS1）	Rviz2（ROS2）
通信底层	依赖 Master 中心化架构	原生 DDS 去中心化，无中心节点
跨设备组网	网络配置繁琐，受 roscore 限制	自动节点发现，支持远程机器人无缝可视化
时间机制	系统时间为主	原生支持use_sim_time仿真时间，适配 Gazebo
消息体系	ROS1 Msg	完全适配 ROS2 新式消息接口
部署场景	仅限单机简易机器人	适配移动机器人、人形具身智能、多机集群

关键认知：

Rviz2 只是可视化客户端，不是仿真器（区分 Gazebo/Ignition 仿真环境）；仿真器负责产生虚拟传感器数据，Rviz2 负责展示数据。

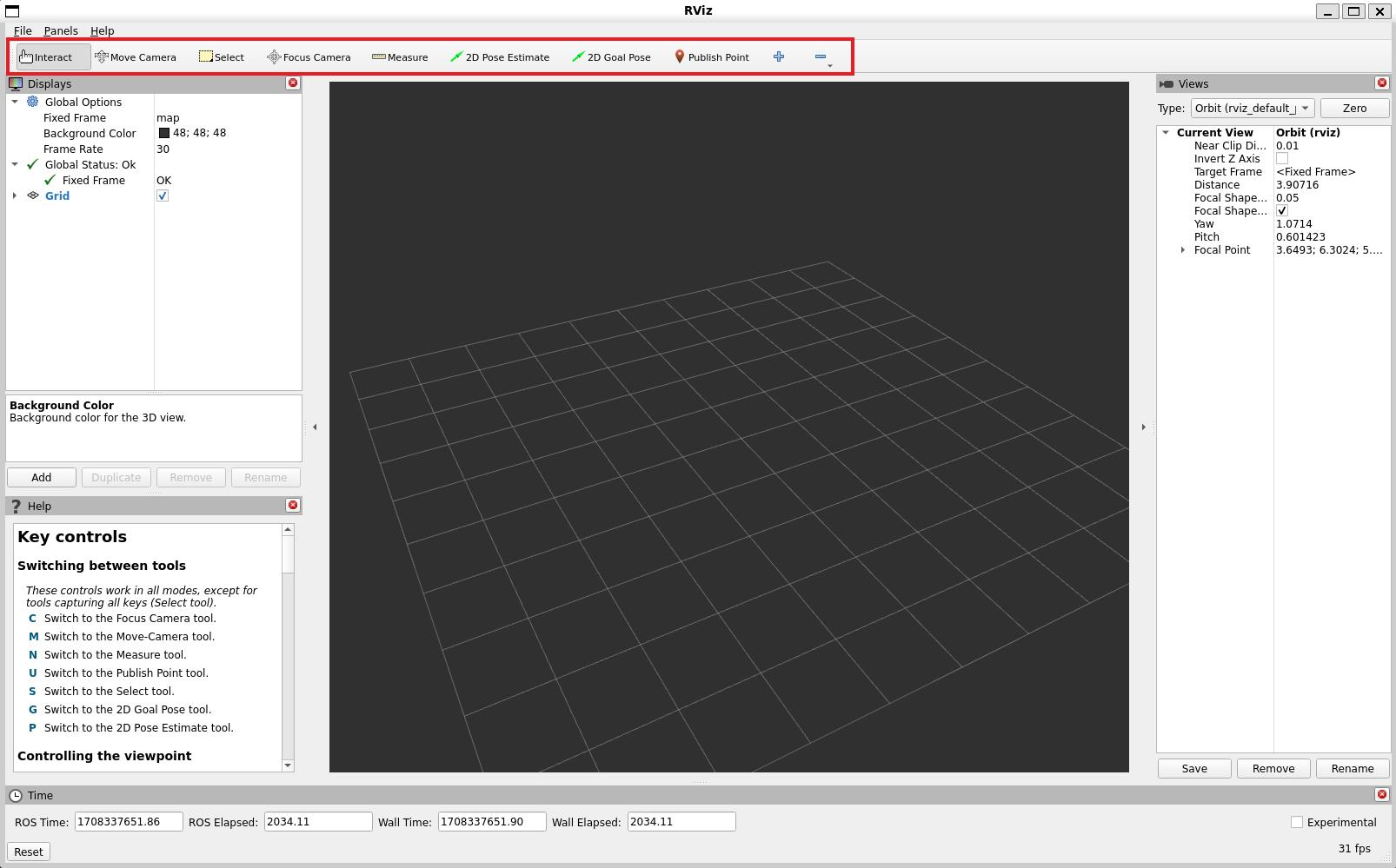

二、Rviz2 界面整体架构

整体分为五大核心面板：

1. 左侧 Displays【显示面板】（最重要） 所有可视化插件在此管理，可新增、启用 / 禁用、配置参数。所有传感器、模型、地图渲染插件都在这里添加。
2. 中央 3D 视口 三维渲染主窗口，支持鼠标拖拽旋转、平移、缩放；同时支持交互式工具下发指令（导航目标点、初始位姿）。
3. 顶部工具栏（Tools 工具集） 提供交互式工具：视角移动、距离测量、2D Pose Estimate（定位初始化）、2D Nav Goal（下发导航目标）。
4. 右侧 Views 视图面板 切换相机模式：透视视角、正交俯视；保存常用观测视角。
5. 底部状态栏 显示警告（最常见No transform坐标变换报错）、系统时间 / 仿真时间、渲染帧率。

全局核心参数：Fixed Frame（固定参考坐标系）

90% 新手可视化异常根源！ Fixed Frame = 整个 3D 场景的全局静态世界基准坐标系。所有传感器数据、机器人模型都会通过 TF 变换投影到该坐标系下渲染。 常用场景推荐配置：

• 单纯查看机器人本体、激光雷达：base_link
• SLAM 建图、自主导航场景：map
• 观测里程计轨迹：odom

报错 No transform from xxx to xxx 含义：TF 树无法建立「数据坐标系」与「Fixed Frame」之间的坐标变换链路，数据无法投影，画面无法显示。

三、高频核心 Display 显示插件详解（机器人 / 具身智能开发必备）

1. TF（坐标变换可视化）

• 消息：订阅 /tf、/tf_static
• 功能：渲染机器人全部坐标系（红 X / 绿 Y / 蓝 Z 三轴箭头），直观查看传感器、底盘、相机之间空间位置关系
• 工程价值：调试多传感器外参、机械臂连杆、多板卡异构机器人的第一工具，具身智能多传感器融合开发必备。

2. RobotModel 机器人三维模型

• 依赖话题：/robot_description（URDF/SDF 模型字符串）、/joint_states（关节角度）
• 功能：加载机器人模型，根据关节数据动态展示底盘、机械臂、云台运动
• 使用前提：必须启动robot_state_publisher、joint_state_publisher

移动小车、人形机器人、机械臂开发标配插件。

3. LaserScan 2D 激光雷达

• 消息：sensor_msgs/msg/LaserScan，话题一般 /scan
• 渲染二维激光障碍物点云，调试避障、SLAM 激光数据。

4. PointCloud2 三维点云

• 消息：sensor_msgs/msg/PointCloud2
• 适配 3D 激光雷达、深度相机（RGBD）；支持按高度、距离、RGB 着色；可调整点大小、历史数据保留时间（Decay Time）。

5. Camera 图像窗口

订阅图像话题，弹出独立窗口显示相机画面；支持叠加检测框、语义分割掩码，用于视觉感知调试。

6. Map / OccupancyGrid 栅格地图

导航专用，显示 SLAM 构建的二维占据栅格地图。

7. Path / PoseStamped 轨迹与位姿

• Path：展示规划器输出的全局 / 局部运动路径
• Pose：显示机器人实时里程计、定位姿态

8. Marker / MarkerArray 自定义标记

开发者代码主动发布标记，可以绘制球体、线段、方框、文本。 高级用法： 可视化 AI 目标检测框、避障代价地图、强化学习观测区域、规划障碍物，是具身智能算法可视化拓展方案。

四、交互式工具：不止 “看数据”，还能下发指令

Rviz2 具备双向交互能力，实现人机闭环：

1. 2D Pose Estimate 手动点击地图，设定机器人初始定位；解决 SLAM 初始位姿丢失问题。
2. 2D Nav Goal 鼠标点击目标位置，向导航栈下发运动任务（发布/goal_pose）。

实操场景：远程 PC 打开 Rviz2，直接控制远端实体机器人自主移动。

五、常用启动方式与工程化配置

1. 基础命令

bash

运行

# 最简启动
rviz2

# 加载预保存配置文件（.rviz）
rviz2 -d ./robot_view.rviz

# Gazebo仿真环境，启用仿真时间
rviz2 --ros-args -p use_sim_time:=true

# 指定默认Fixed Frame
rviz2 --ros-args -p fixed_frame:=map

2. Launch 文件集成（工程标准写法）

将 rviz2 写入目标机器人的启动脚本，一键启动并加载配置：

python

运行

Node(
    package="rviz2",
    executable="rviz2",
    name="rviz2",
    arguments=["-d", os.path.join(pkg_path, "rviz/robot_config.rviz")],
    parameters=[{"use_sim_time": False}]
)

3. 配置文件说明

.rviz 为 YAML 格式配置文件，保存所有插件、话题、视图参数。 ✅ 最佳实践：将调试完成的 rviz 配置存入功能包rviz/目录，版本管理，团队共用。 ⚠️ 注意：Humble 与 Jazzy 之间.rviz 配置文件不保证完全兼容，不跨版本混用。

六、Rviz2 在【PC + 服务器 + 具身机器人】混合架构中的角色

结合我们前面搭建的虚实闭环具身智能系统：

1. PC 端：运行 Rviz2，作为统一可视化操作台 同时接收【Gazebo 仿真数据】+【远端实体机器人传感器数据】，一边调试仿真算法，一边对比真机效果；
2. 机器人端（嵌入式）：不推荐运行 Rviz2 嵌入式 ARM/RISC-V 算力有限，3D 渲染占用大量 CPU/GPU；机器人只负责发布传感器、TF、定位话题；
3. 训练服务器：算法训练产生的规划路径、感知预测结果通过 ROS2 网络推送，在 PC 端 Rviz2 可视化验证。

架构总结：远端机器人只负责产生数据，PC 上 Rviz2 统一集中观测，这是量产机器人项目通用部署方案。

七、高频故障排查指南

1. 画面空白，警告：No transform from A to B

   • 第一步：核对 Fixed Frame 设置；
   • 第二步：ros2 run tf2_tools view_frames 导出 TF 树 pdf，检查链路是否断裂；
   • 临时解决方案：发布静态坐标变换static_transform_publisher补齐传感器外参。

2. 激光雷达 / 点云不显示

   bash

   运行

   # 确认话题正常发出数据
   ros2 topic echo /scan


   有数据→TF 问题；无数据→传感器驱动未正常工作。

3. Gazebo 仿真中，地图 / 机器人模型静止不动 参数缺失：use_sim_time:=true，仿真环境所有节点必须统一启用仿真时间。

4. 点云渲染卡顿

   • 减小 Point Size；缩短 Decay Time（关闭过长历史缓存）；
   • 过滤高频点云数据，降低可视化刷新率。

八、Rviz2 的边界与局限（工程避坑）

1. 不能替代正式人机界面：Rviz2 面向开发调试，不适合直接作为产品交付 UI；产品界面需要基于 Qt/Web 单独开发；
2. 大量点云、超多传感器同时渲染时，对 PC 显卡存在要求；
3. 仅支持 ROS2 标准消息；自定义消息无法直接渲染，需要借助 Marker 转发；
4. 不具备录制数据能力：录制传感器数据搭配，ros2 bag，Rviz2 只负责回放展示 bag 包。

九、总结

Rviz2 不只是一款可视化软件，它是 ROS2 分布式体系的观测入口与调试枢纽。 依托 DDS 分布式通信能力，它突破单机限制，实现跨设备远程查看具身机器人传感器、坐标、运动状态；依靠插件化架构覆盖机器人感知、定位、导航、机械臂控制全场景调试需求。

在整套「仿真 - 开发 - 部署 - 迭代」具身智能闭环架构中：

Gazebo 负责虚拟世界生成，

ROS2 中间件负责节点通信，

Rviz2 负责把无形数据流转化为人类可理解的三维场景，打通算法代码与真实物理世界之间的认知鸿沟。
