摘要

本项目针对具身智能入门阶段缺少机器人硬件的问题，在 PC 端用纯软件方式搭建一条轻量化的量化仿真链路。链路覆盖视觉感知（SigLIP + 动态分辨率分块）、跨模态对齐（MLP 像素重组投影）、VLM 图文问答（Qwen2.5-VL IQ4_XS 量化）、VLA 动作预测（SmolVLA 流匹配）与软件机械臂仿真五个环节，全部模型本地预置，无需任何在线下载。本文从问题背景、架构设计、模块实现、工程踩坑到使用方式系统性地介绍整套方案，希望能为具身智能学习者提供一条可复现的入门路径。

源码地址：

https://github.com/HulinCal/vlm_vla_inference_sim

（本文的模型文件都可以在网上下载，国内推荐阿里的modelscope社区：modelscope社区）

一、问题背景：具身智能入门的三道门槛

1.1 硬件门槛

具身智能（Embodied AI）正在成为人工智能领域最炙手可热的方向之一。与传统的「大脑在云端、身体在图纸」不同，具身智能强调智能体必须在真实的物理世界中感知、思考并执行动作。然而对于刚入门的开发者而言，一台带 7 自由度机械臂的实验平台动辄数万元，还需配套的相机、夹爪、实时控制器与安全围栏。即便是开源的 SO-100 之类低成本机械臂，组装调试也耗时良久。硬件采购与组装成为第一道拦路虎。

1.2 算法门槛

具身智能的核心算法栈跨越视觉、语言、控制三大领域。视觉-语言-动作模型（Vision-Language-Action，VLA）接收图像和自然语言指令，直接输出机械臂的关节控制序列，把「看懂」和「会做」缝合在同一个神经网络里。这种跨模态闭环让很多初学者感到吃力——视觉编码器选什么？视觉 token 如何对齐到语言空间？动作序列是离散还是连续？流匹配和扩散到底有什么区别？每一问都对应一整片文献。

1.3 工程门槛

即便算法原理搞清楚了，把它跑起来又是另一回事。量化模型怎么加载？GGUF 与 mmproj 如何配合？多模态 chat handler 该用哪一个？conda 环境里的 libstdc++ 版本冲突怎么解？这些工程问题看似琐碎，却足以让一个满怀热情的学习者在第一天就放弃。本项目的出发点：把这三道门槛一次性踩平。在 PC 端用纯软件方式，搭建一条轻量化的具身智能仿真链路，让任何有显卡（甚至只有 CPU）的人都能跑通从图像到动作的完整闭环。

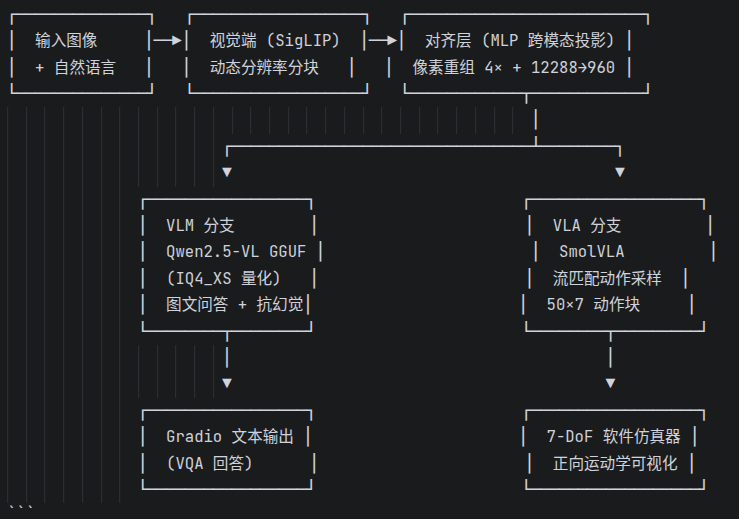

二、总体架构：一条贯穿感知到动作的链路

2.1 五模块分层

整个系统按职责切分为五个模块，彼此解耦，又首尾相衔：

• 视觉端：SigLIP 视觉编码器 + 动态分辨率分块编码，把任意分辨率图像变成等长 token 序列。

• 对齐层：MLP 跨模态投影，把视觉特征拉进语言模型的嵌入空间，缓解模态鸿沟。

• VLM 分支：Qwen2.5-VL 量化推理，解决图文问答与幻觉优化。

• VLA 分支：SmolVLA 轻量化模型，图像 + 指令预测离散动作序列。

• 仿真器：纯软件 7 自由度机械臂仿真，把动作块变成屏幕上看得见的轨迹。

2.2 设计原则：感知统一，行为分化

VLM 与 VLA 共享同一视觉前端和对齐层，体现「感知统一、行为分化」的设计哲学——理解世界和操纵世界用的是同一双眼睛，却由不同的大脑区域下达指令。这种分层让每个模块都能独立替换：今天用 SigLIP，明天想换 DINOv3，只需改一个文件；今天跑 Qwen2.5-VL，明天换成 InternVL，只要 GGUF 能加载即可。

2.3 数据流

输入是一张场景图像和一句自然语言指令。整条数据流的处理过程如下：

图像 ──SigLIP──> 1024 patch (768-d)
└─ 4×4 pixel unshuffle + Linear ──> 64 视觉 token (960-d)
指令 ──SmolLM2 分词──> 48 语言 token (960-d)
关节状态 ──MLP──> 1 状态 token (960-d)
↓ 拼成前缀
VLM 文本解码器 (16层) ──填充 KV 缓存──>
↓ 动作专家 (16层, 自/交叉注意力交替)
高斯噪声 ──流匹配 10 步去噪──> (50, 7) 动作块
↓ 反归一化
仿真器逐帧执行 ──> 末端轨迹可视化

三、视觉端：SigLIP 与动态分辨率分块

3.1 为什么选 SigLIP

视觉编码器选用 SigLIP，它是 CLIP 家族的重要变体——用 sigmoid 损失替代 softmax，让对比学习可以无障碍地扩展到任意 batch 规模。这里复现的是 SmolVLA 检查点里自带的那个 12 层 ViT：patch 大小 16×16，输入分辨率 512×512，隐藏维度 768，共产生 1024 个 patch 特征。权重直接从 smolvla_libero 的 model.safetensors 里按键名映射加载，不依赖任何在线下载。

3.2 动态分辨率分块：resize_with_pad

「动态分辨率分块」听起来玄乎，落点其实很朴素：真实世界的图像千奇百怪，有 480×640 的摄像头帧，也有 1024×1024 的网络图，但 ViT 的 patch 网格必须固定。我们的做法是 resize_with_pad——先把图像按长宽比缩放，短边不足 512 的部分用像素值填充补齐，这样既保留了原始内容的几何关系，又保证输出永远是规整的 32×32 patch 网格。

相比粗暴的 resize 到正方形导致的内容拉伸，这种「保持比例 + 填充」的方式对后续动作预测更友好，因为机械臂操作的几何坐标不会被人为扭曲。一个容易忽略的细节是图像归一化：SigLIP 期望输入落在 [-1, 1] 区间，因此我们在 resize_with_pad 之后做一次 (x * 2 - 1) 的线性映射；填充区域用的是 0，对应归一化后的 -1，模型在训练时已见过大量类似的「黑边」样本，不会因此产生异常激活。

四、对齐层：MLP 跨模态投影缓解模态鸿沟

4.1 模态鸿沟是什么

视觉 token 是 768 维的 SigLIP 特征，语言 token 是 960 维的 SmolLM2 嵌入，两者处在不同的语义空间。直接拼在一起喂给语言模型，相当于让翻译官同时面对两种语言却没有词典。对齐层的任务就是造这本词典——把视觉特征「翻译」成语言模型能消化的形式。

4.2 Idefics3 风格连接器

我们沿用了 SmolVLA 的 Idefics3 风格连接器，分两步：

• 4×4 像素重组（pixel unshuffle）：把空间相邻的 16 个 patch 特征拼成一个 12288 维超向量。

• 无偏置线性层：把 12288 维投到 960 维，与语言 token 同维。

这样 1024 个 patch 被压缩成 64 个视觉 token，序列长度缩减到原来的 1/16，后续自注意力的计算量大幅下降；同时每个视觉 token 都聚合了一小块局部空间区域的信息，更接近语言 token 「一词一概念」的粒度。

4.3 为什么是单层 Linear 而非多层 MLP

SigLIP 已经把视觉特征抽取得了足够抽象，语言模型也足够强大去消化这 64 个 token，连接器只需要完成一次「坐标系平移」就够了。过度堆砌反而会引入训练不稳定。这与近期 SmolVLM、Idefics3 等模型的设计选择一致——在对齐上保持克制，把容量留给真正的语言理解与动作生成。

五、VLM 分支：Qwen2.5-VL 量化推理与幻觉抑制

5.1 GGUF 量化加载

VLM 分支面向「看图说话」式的问答场景：给一张图，问「桌上有什么」「红色杯子在哪」，模型应当基于可见内容给出准确回答。我们用 llama-cpp-python 加载 Qwen2.5-VL-7B 的 GGUF IQ4_XS 量化版本，配合 mmproj 视觉投影器，在消费级显卡上即可流畅运行。IQ4_XS 是 llama.cpp 提供的超低比特量化方案，在显存占用与精度损失之间取得了不错的平衡。

5.2 Chat Handler 的选择

一个关键细节是 chat handler 的选择。llama-cpp-python 0.3.x 并未注册字符串形式的 「qwen2-vl」chat_format，直接指定会抛出 LlamaChatCompletionHandlerNotFoundException。正确做法是显式实例化 Qwen25VLChatHandler，把 mmproj 路径作为 clip_model_path 传入，再通过 chat_handler 参数挂到 Llama 实例上：

from llama_cpp.llama_chat_format import Qwen25VLChatHandler
handler = Qwen25VLChatHandler(clip_model_path=mmproj_path, verbose=False)
llm = Llama(model_path=gguf_pa

这种写法在多模态消息（text + image_url）的处理上更稳健，能正确插入 <|vision_start|> / <|vision_end|> 等特殊 token。

5.3 幻觉抑制三重策略

幻觉（hallucination）是 VLM 的老大难。模型有时会自信地描述图中并不存在的物体，尤其是面对模糊或反光的场景。我们用三重策略对抗这一问题：

• 接地系统提示：明确告诉模型「只描述图中直接可见的内容，不可推测、不可捏造，无法判断时回答我无法确定」。

• 低温采样：temperature 设为 0.2，top_p 0.8，压缩概率分布的尾部，让模型少去「冒险」。

• 重复惩罚：frequency_penalty 0.3、presence_penalty 0.2，抑制它对某些高频幻觉词的反复输出。

实测下来，这套组合在面对星云图、桌面物体图等多种场景时，回答都相当克制和准确。例如面对一张星云图像问「图中可见哪些物体？」，模型稳定回答「图中可见星云和恒星」，不会添油加醋。

六、VLA 分支：SmolVLA 流匹配动作预测

6.1 为什么离线复现而非调用 lerobot

SmolVLA 是 HuggingFace 推出的轻量级视觉-语言-动作模型，核心思想是「用一个小而精的 VLM 做感知，用一个动作专家做控制」。我们没有直接调用 lerobot 的 Policy API——那套抽象在推理时显得过重，且依赖链较深，不利于学习理解。我们按 modeling_smolvla.py 的逻辑离线复现了推理路径，权重直接从 safetensors 映射加载，每一步都清晰可见。

6.2 模型三段式架构

模型由三部分组成，每部分职责清晰：

• SmolVLM2 文本解码器：16 层 Llama，960 维隐藏，15 个注意力头 / 5 个 KV 头 / head_dim 64。是感知与指令理解的主干。

• 动作专家：16 层、720 维，与 VLM 共享 KV 缓存。偶数层做自注意力（在动作 token 之间），奇数层做交叉注意力（从 VLM 的 K/V 投影而来）——这种「自-交叉」交替的格局让动作既能自洽地演化，又能持续地参考视觉与语言上下文。

• 流匹配采样器：从标准高斯噪声出发，沿时间轴迭代 10 步去噪，最终输出 50 步 × 7 自由度的动作块。

6.3 流匹配相比扩散的优势

流匹配（flow matching）相比扩散模型有一个显著优势：训练目标更简单，采样路径更线性，因此同样的步数下收敛更快。在我们的实现里，每一步去噪都需要重新前向动作专家网络——好在 VLM 部分的 KV 缓存在前缀阶段已经算好并固定，去噪循环只重算后缀的 50 个动作 token，因此即便在 CPU 上单次推理也能在几十秒内完成。

6.4 反归一化：从标准化值到真实弧度

输出动作的反归一化是另一个易错点。SmolVLA 在训练时把关节角度按 libero 数据集的均值方差做了标准化，推理输出的是标准化后的值，必须乘以 std 再加 mean 才是真实的弧度。我们把均值方差作为 buffer 注册在模型里，predict_actions 接口内部自动完成反归一化，调用方拿到的就是可直接喂给仿真器的物理量：

action_real = action_normalized * std + mean # 自动在 predict_actions 内完成

七、软件仿真器：把数字变成看得见的动作

7.1 简化的意义

仿真器是这套链路的「出口」。它不做物理仿真，不模拟重力、摩擦和碰撞，只是一个简化的 7 自由度正向运动学可视化工具：6 个关节角度加 1 个夹爪开合，按 4 连杆平面模型计算末端位置，用 PIL 画出来。这种简化的意义在于——它让学习者在没有 ROS、没有 MoveIt、没有实体机械臂的情况下，依然能看到模型输出「动」起来，获得直观反馈。

7.2 执行与可视化

仿真器接收一个 (50, 7) 的动作块后逐帧步进，每一步都重新渲染当前关节位姿并把末端位置记入历史轨迹。执行完毕后调用 render_trajectory，把最近的若干个末端位置用绿色折线叠加在最终位姿图上，形成一条「机械臂走过的路」。对于学习者而言，这条轨迹比任何 loss 曲线都更有说服力——它直接告诉你模型学到了什么样的行为模式。

八、踩坑实录：那些让人头秃的工程问题

8.1 libstdc++ 版本冲突

conda 自带的 libstdc++.so.6 是 6.0.29 版，最高只到 GLIBCXX_3.4.29；而 llama-cpp-python 的 CUDA 后端 libggml-cuda.so 需要 GLIBCXX_3.4.30。系统盘上的 /usr/lib/x86_64-linux-gnu/libstdc++.so.6 是 6.0.33，本该满足要求，却因为 conda 的库路径优先级被屏蔽了。解决方法是写一个 run.sh 启动脚本，用 LD_PRELOAD 强制预加载系统的新版 libstdc++。

#!/bin/bash
export LD_PRELOAD=/usr/lib/x86_64-linux-gnu/libstdc++.so.6
exec python3 app.py

教训是：在 conda 环境里跑带 CUDA 的原生扩展，永远先检查动态库符号版本。

8.2 chat_format 命名陷阱

直觉上 Qwen2.5-VL 应该对应 chat_format='qwen2-vl'，但 llama-cpp-python 0.3.x 的注册表里根本没有这个名字，只有 'qwen'。直接指定会抛出 handler 未找到异常。正确做法是用 Qwen25VLChatHandler 类实例化后传入。开源库的命名约定经常与直觉有出入，遇到这类问题先看源码里的 ChatHandler 子类列表最靠谱。

8.3 属性作用域错误

RobotSimulator 把关节状态封装在 self.state（一个 ArmState 数据类）里，连杆长度 self.state.link_lengths 也定义在数据类上。但渲染代码里却写成了 self.link_lengths，导致 VLA 推理后调用渲染时抛出 AttributeError。这类「属性挂错对象」的 bug 在 Python 里尤其隐蔽——只要没有运行到那一行，IDE 也不会报错。养成「访问嵌套对象的属性时显式写出完整路径」的习惯，能省下不少调试时间。

九、使用指南：三步跑通全流程

9.1 启动

整个项目对外只暴露一个入口：./run.sh。脚本会处理 libstdc++ 预加载，然后启动 app.py 拉起 Gradio 服务。浏览器打开 http://localhost:7860，你会看到三个标签页。

$ cd /home/hl/ros2_learning/vlm-vla-sim
$ ./run.sh
Running on local URL: http://localhost:7860

9.2 VLM 图文问答

切到「VLM 图文问答」标签页。上传一张图像，输入问题（如「图中可见哪些物体？」），调节温度滑块（低 = 少幻觉），点击推理。几秒后就能看到接地回答。模型加载是惰性的——首次点击推理时才加载 Qwen2.5-VL，后续推理复用同一实例。

9.3 VLA 仿真控制

切到「VLA 仿真控制」标签页。上传一张场景图，输入指令如「pick up the red cup」，点击预测。模型会输出 50 步动作块，仿真器逐帧执行并展示关键帧画廊与末端轨迹图。CPU 模式下单次推理约几十秒，GPU 模式下更快。

9.4 模型文件清单

模型文件统一放在 /usr/models/ 下，三个模型本地预置，整套系统不需要任何在线下载：

• Qwen2.5-VL-7B-Instruct-IQ4_XS.gguf + mmproj-F16.gguf：用于 VLM 分支。

• smolvla_libero/：含 SmolVLA 权重 (model.safetensors)、配置 (config.json) 和归一化统计。

• SmolVLM2-500M-Video-Instruct/：含 VLA 分支所需的 SmolLM2 分词器。
