第三次作业‑交换综合实验报告

一、实验名称

MSTP+VRRP园区交换综合实验

二、实验目的

1. 掌握VLAN划分、Access端口与Trunk端口的配置，隔离二层广播域。
2. 熟练配置MSTP多生成树协议，实现不同VLAN分设根桥，完成负载分担与环路防护。
3. 掌握VRRP虚拟冗余网关配置，实现网关备份与故障自动切换，提升网络可靠性。
4. 按照要求完成角色部署：SW1为VLAN10根桥与VRRP‑Master；SW2为VLAN20根桥与VRRP‑Master，最终实现全网互通

实验规划

1. IP地址规划

- VLAN10网段：192.168.1.0/24，虚拟网关：192.168.1.254
- VLAN20网段：192.168.2.0/24，虚拟网关：192.168.2.254
- SW1：Vlanif10：192.168.1.1/24；Vlanif20：192.168.2.1/24
- SW2：Vlanif10：192.168.1.2/24；Vlanif20：192.168.2.2/24
- PC1：192.168.1.10/24，网关192.168.1.254（VLAN10）
- PC2：192.168.2.10/24，网关192.168.2.254（VLAN20）

2. 设备角色分配

1. SW1：VLAN10 MSTP主根桥、VRRP组1 Master；VLAN20备份设备
2. SW2：VLAN20 MSTP主根桥、VRRP组2 Master；VLAN10备份设备
3. SW3：接入交换机，连接两台终端主机

五、核心配置命令

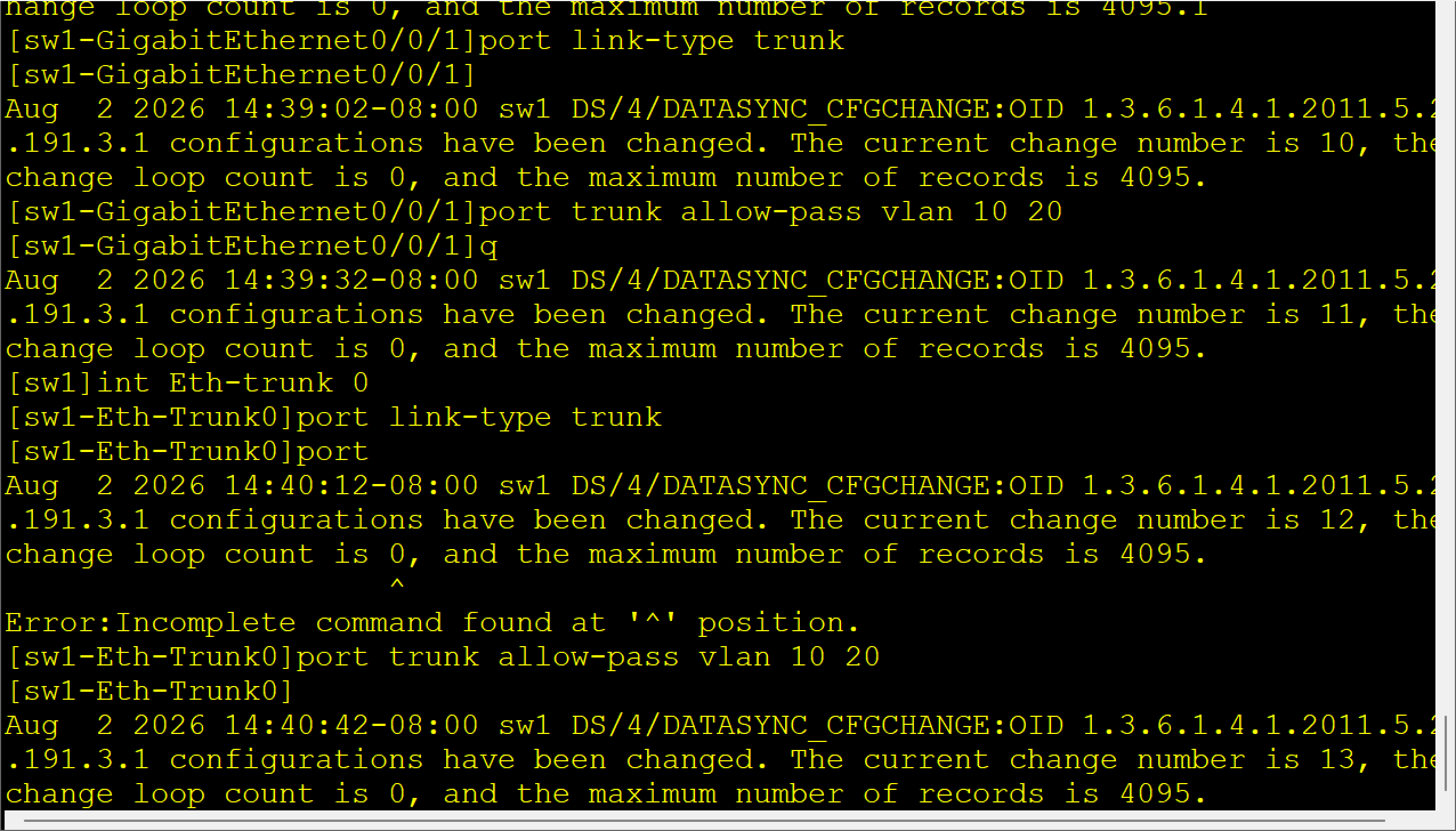

SW1配置

plaintext

sysname SW1
vlan batch 10 20
stp mode mstp
stp region-configuration
region-name test
revision-level 1
instance 1 vlan 10
instance 2 vlan 20
active
stp instance 1 root primary
stp instance 2 root secondary

interface GigabitEthernet0/0/3
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/4
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20

interface Vlanif10
ip address 192.168.1.1 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 120
vrrp vrid 1 track interface GigabitEthernet0/0/3 reduced 20

interface Vlanif20
ip address 192.168.2.1 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.2.254
vrrp vrid 2 priority 100

SW2配置

plaintext

sysname SW2
vlan batch 10 20
stp mode mstp
stp region-configuration
region-name test
revision-level 1
instance 1 vlan 10
instance 2 vlan 20
active
stp instance 1 root secondary
stp instance 2 root primary

interface GigabitEthernet0/0/3
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/4
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20

interface Vlanif10
ip address 192.168.1.2 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 100

interface Vlanif20
ip address 192.168.2.2 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.2.254
vrrp vrid 2 priority 120
vrrp vrid 2 track interface GigabitEthernet0/0/3 reduced 20

SW3配置

plaintext

sysname SW3
vlan batch 10 20
stp mode mstp
stp region-configuration
region-name test
revision-level 1
instance 1 vlan 10
instance 2 vlan 20
active

interface GigabitEthernet0/0/3
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/4
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20

interface Ethernet0/0/1
portswitch
port link-type access
port default vlan 10
interface Ethernet0/0/2
portswitch
port link-type access
port default vlan 20

六、实验验证

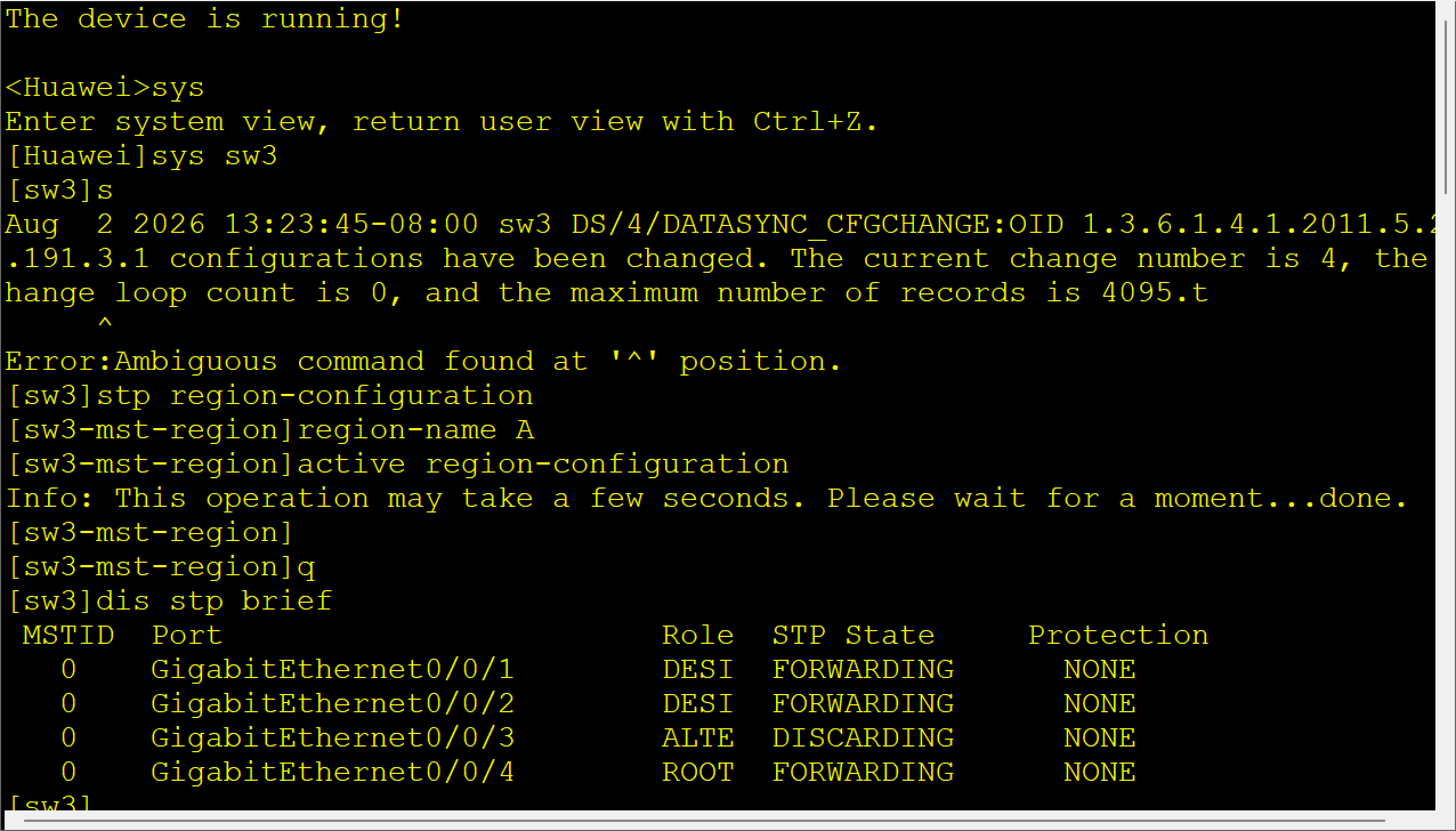

1. 执行 display stp brief ：实例1（VLAN10）根桥为SW1，实例2（VLAN20）根桥为SW2，冗余端口被阻塞，无二层环路。

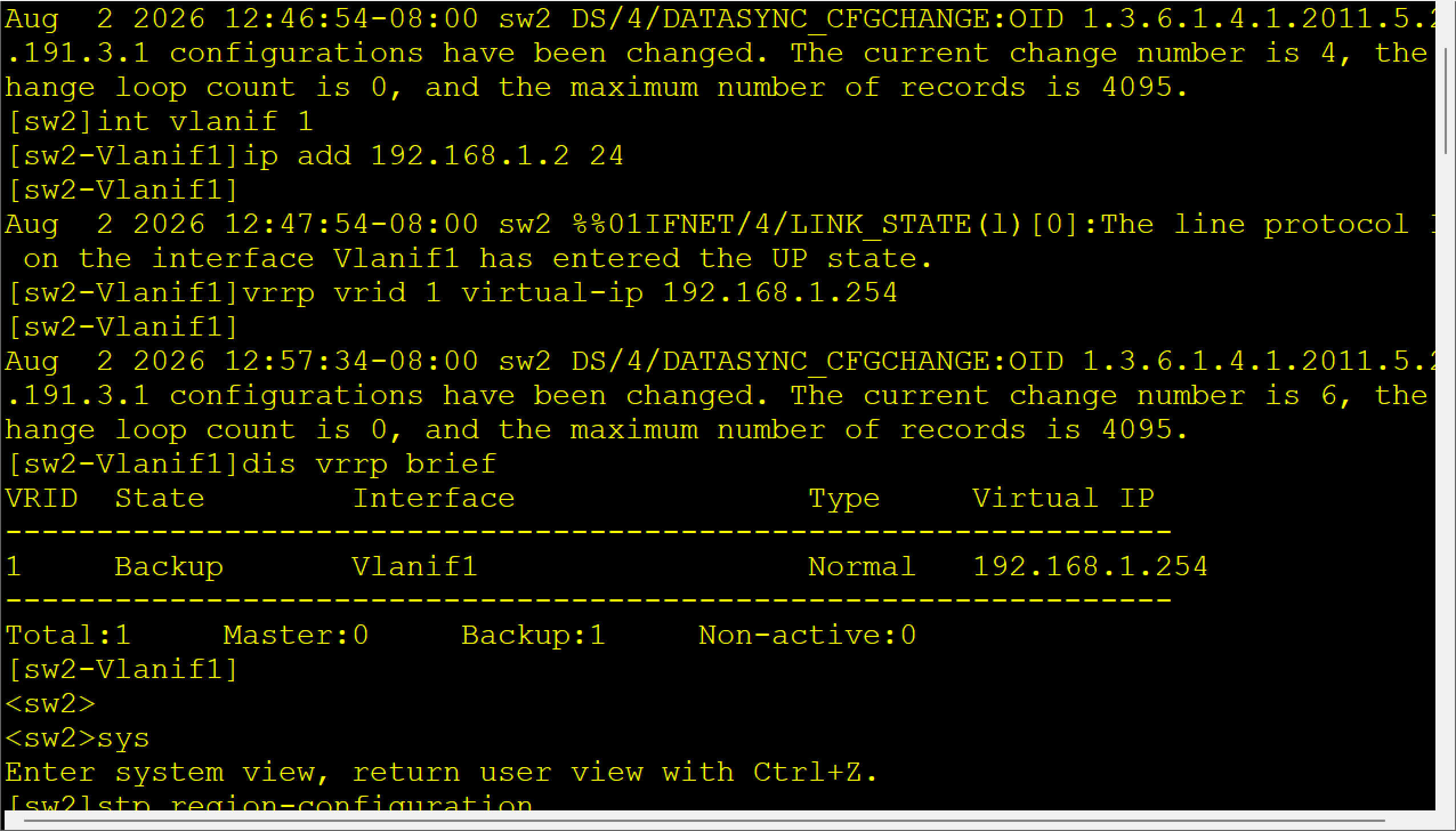

2. 执行 display vrrp brief ：VRRP组1的Master为SW1，VRRP组2的Master为SW2，备份设备状态正常。
3. 连通性测试：PC1可以正常ping通PC2

实验总结

本次实验完成作业全部要求，使用MSTP实现二层链路冗余与负载分担，VRRP实现网关备份。将MSTP根桥和VRRP Master部署在同一台设备上，可以优化数据转发路径。通过本次实操，我理解了园区网高可用方案的搭建思路，掌握了常见故障的排查方法
