电机驱动选型其实是三层问题：先选电机类型，再选驱动方案，最后选具体芯片。一层一层来，每一层的考虑维度都不一样。

一、先选电机类型：有刷、无刷还是步进

机器人方案里最常用的三种电机，各自适用场景完全不同：

有刷直流电机：简单便宜，适合低端场景

有刷电机驱动最简单——一个H桥就能控制方向和速度，MCU给PWM信号就行，驱动芯片选型也容易，TI的DRV88xx系列、国产的也有很多pin兼容的替代料。

优点：驱动简单、成本低、控制算法简单。缺点：碳刷会磨损、寿命有限、有电磁干扰（碳刷换向产生火花），EMI敏感场合需重点考虑。

适用场景：玩具机器人、简单底盘驱动、对寿命和精度要求不高的场景。正经的服务机器人基本不用有刷电机了，但在低成本产品里还是有市场。

无刷直流电机（BLDC）：机器人关节的主力

无刷电机是机器人关节驱动的首选——效率高、寿命长、体积小、扭矩密度大。但代价是驱动复杂度大幅提升，需要FOC（磁场定向控制）算法才能发挥优势；简单场景也可用六步换相法，驱动更简单但扭矩脉动较大。

优点：效率高（90%以上）、寿命长（无碳刷磨损）、扭矩大、噪音低。缺点：驱动复杂，需要三相逆变器+FOC算法+位置传感器（或者无感方案）。

适用场景：机器人关节、无人机、电动工具、电动车——几乎所有对效率和寿命有要求的场景。

步进电机：精准定位，适合低速场景

步进电机不需要位置反馈就能做精准定位，开环控制就能达到较高精度。但低速扭矩大、高速扭矩衰减严重，而且有共振区。

优点：开环定位精度高、低速扭矩大、控制简单。缺点：高速性能差、效率低（持续通电）、有共振区、噪音大、轴承有机械磨损。

适用场景：机械臂末端执行器、精密平台、3D打印机——需要精准定位但速度要求不高的场景。

三种电机快速对比

对比项	有刷直流	无刷直流(BLDC)	步进电机
驱动复杂度	低（H桥+PWM）	高（三相逆变+FOC）	中（步进驱动器）
效率	60-75%	85-95%	低（持续通电）
寿命	短（碳刷磨损）	长（无机械磨损）	长（无碳刷）
典型应用	玩具、低成本底盘	机器人关节、无人机	机械臂、3D打印机

二、驱动方案选型：硬件架构怎么搭

有刷电机驱动方案

有刷电机的驱动方案比较成熟，核心就是H桥驱动器。选型要点：

• 驱动电流：留足余量，额定电流的1.5-2倍选驱动器。电机堵转电流远大于额定电流，驱动器扛不住会烧。
• 供电电压：确认驱动器支持的工作电压范围覆盖你的电池电压。
• 保护功能：过流保护、过热保护、欠压保护，这三样必须有。

常见选型：DRV8833（双通道、低压）、DRV8870（单通道、低压）、DRV8701（单通道、高压）。国产替代方案也多，按参数对标找就行。

无刷电机驱动方案：FOC是关键

无刷电机驱动的核心是FOC控制，硬件上需要三相逆变器（六个MOSFET），软件上需要Clarke/Park变换、PI控制、SVPWM。选型要分两层看：

• 方案一：功率级集成芯片。驱动IC集成了三相MOSFET和栅极驱动，外围电路少，设计简单。适合小功率场景（<50W），比如小型机器人关节。
• 方案二：分立方案（栅极驱动器+外部MOSFET）。驱动IC只做栅极驱动，MOSFET外挂，功率灵活可调。适合中大功率场景（>50W），比如大负载机器人底盘。

FOC控制对MCU的要求是选型的重点：

• 运算性能：FOC算法涉及大量浮点运算，MCU最好带硬件FPU。Cortex-M4F或M7级别比较合适，M0简单场景可用，高性能场景建议M4/M7。
• PWM精度：高频PWM对分辨率有要求，最好支持死区时间插入。防止上下桥臂直通烧MOSFET。
• ADC性能：FOC需要同步采样三相电流，MCU的ADC要支持同步采样或交替采样。采样精度和速度直接影响控制效果。
• 编码器接口：如果有感FOC，MCU需要支持编码器接口（正交编码器QEI）。无感FOC不需要编码器，但算法更复杂。

步进电机驱动方案

步进电机驱动芯片集成度很高，选型主要看：

• 微步驱动能力：支持多少细分（1/2/4/8/16/32/64/128微步），细分越高运动越平滑但成本也越高。
• 电流控制方式：恒流斩波驱动（chopper）是主流，比恒压驱动效率高、发热小。
• 工作电压：覆盖你的供电范围。

常见选型：TMC2209/TMC5160（Trinamic，StealthChop静音技术，低速运行噪音远低于A4988）、A4988（最常见但噪音大）。国产的也有不少替代料，选型时关注微步精度和静音性能。

三、选型实操：一个机器人关节驱动的例子

拿我这次做的机器人关节方案举例，需求是：关节扭矩0.5Nm，转速200rpm，电池供电7.4V，要求位置控制精度1°以内。

选电机：无刷直流电机，原因是寿命和效率要求高，有刷电机寿命不够。

选驱动方案：集成驱动器，功率不大（<10W），用集成方案减小体积。

选MCU：选了带FPU的Cortex-M4，跑FOC算法。M0也能跑但实时性不够，关节控制对响应速度敏感。

位置反馈：用了磁编码器，精度够用，比光电编码器抗震。

这次选型我为了确认主控、驱动和电机的搭配没问题，前前后后翻了挺多datasheet。后来顺手在中电港芯查查的数字FAE上把需求描述丢进去，它直接给我出了一套包含电机、驱动和MCU的baseline方案，省了不少反复核对参数的时间。当然最终选型还是按我自己的需求调过，但用它快速出方案再人工review，效率确实高不少。

体验入口https://www.xcc.com/fae/chat

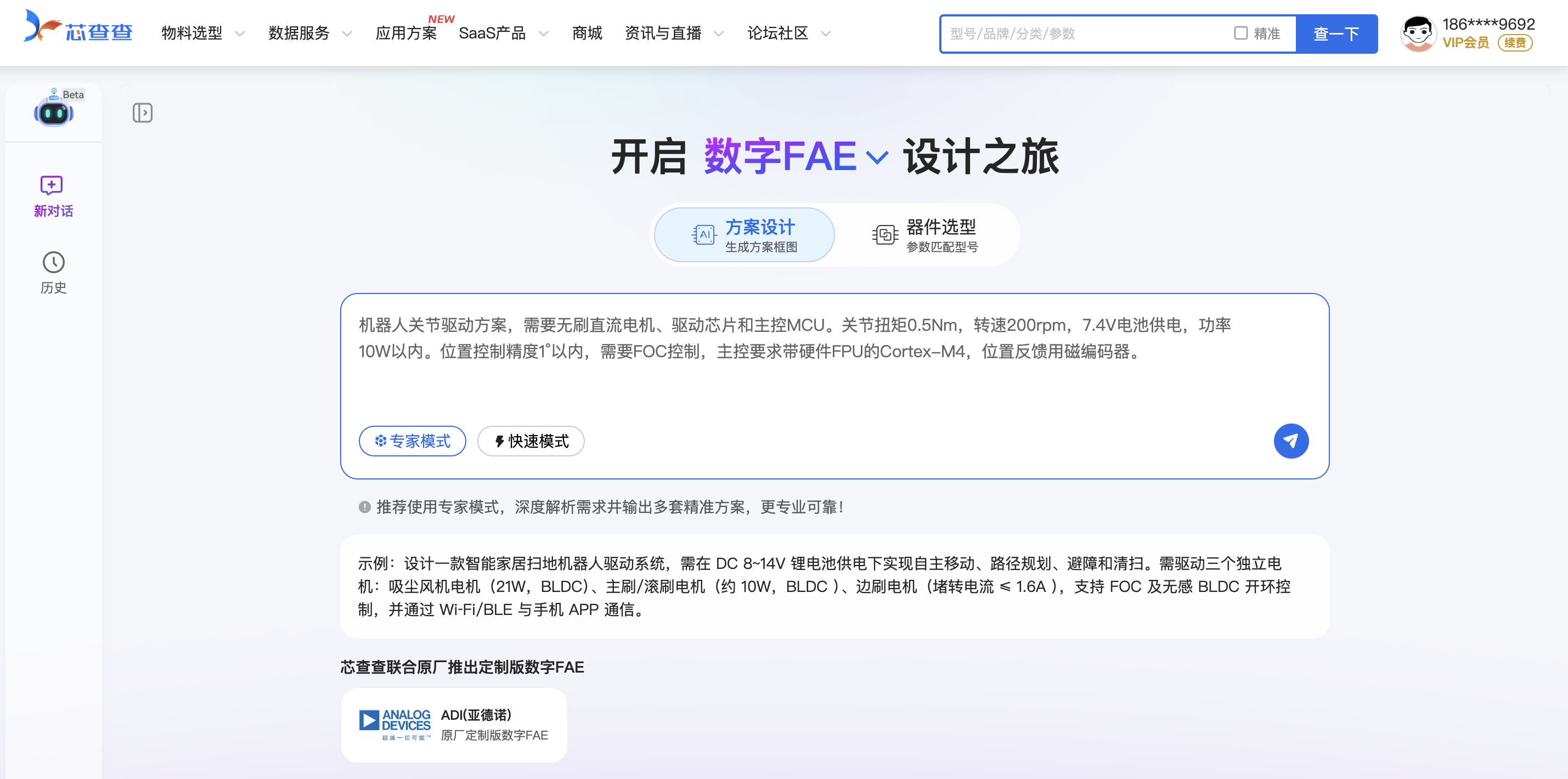

#在数字FAE对话框输入指令#

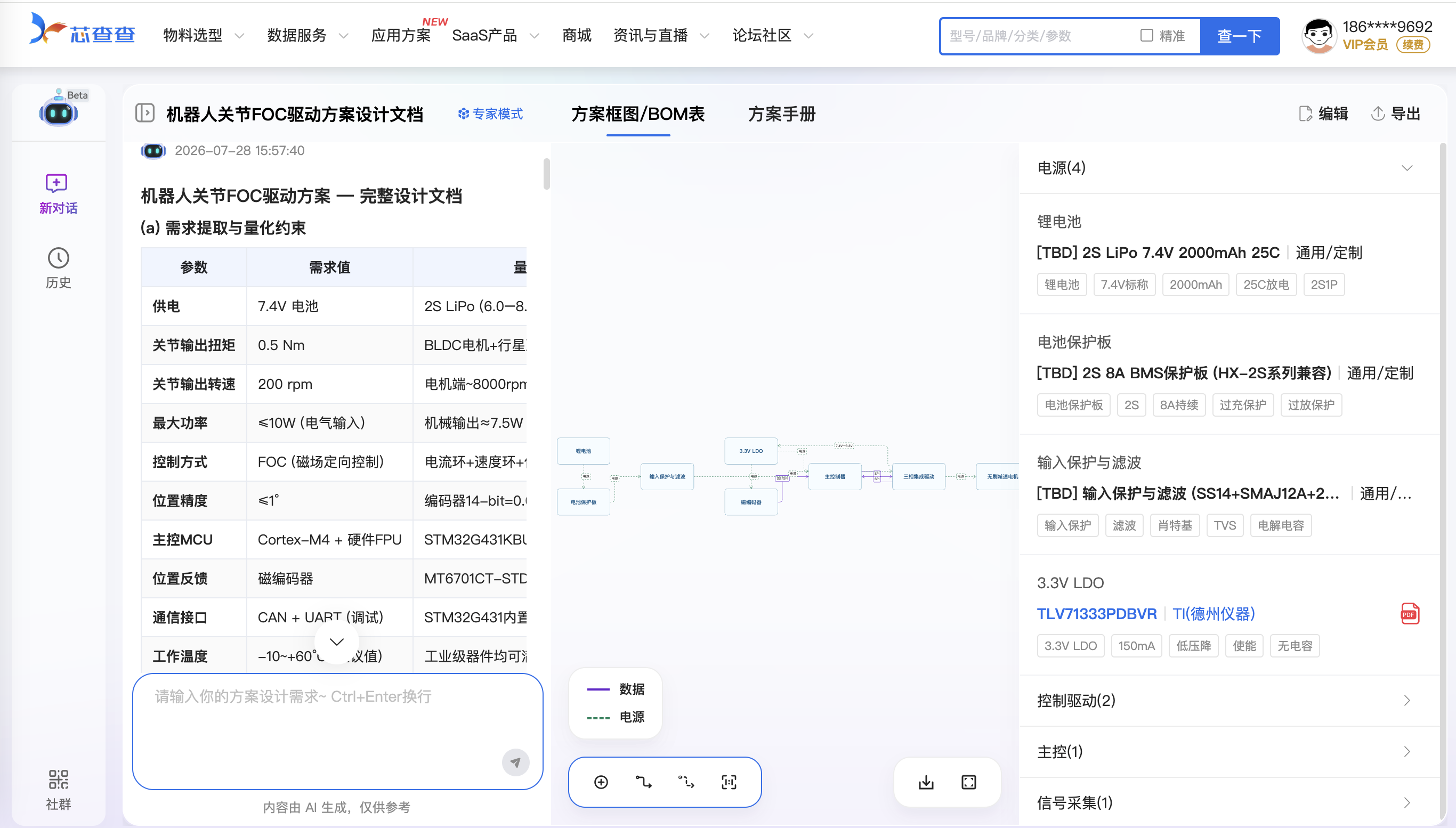

#数字FAE生成的方案、框图、BOM清单#

整个选型过程其实不复杂，但每个环节都有细节要注意。电机驱动选型踩的坑通常不在选型本身，而在调试阶段——FOC参数整定、死区时间设置、电流采样校准，这些才是真正的工程难点。选型阶段把硬件搭对了，后面调试才能少走弯路。

总结

机器人电机驱动选型的核心逻辑：先按应用场景确定电机类型，再按功率和复杂度确定驱动方案，最后按性能要求选具体芯片。三层选型层层递进，每一层的关键参数都不一样：电机看扭矩和转速，驱动看功率和保护功能，芯片看精度和性能。

下一篇会聊机器人主控MCU的选型，运动控制、导航、视觉对MCU的要求差异很大，感兴趣可以关注一下。

你们在做电机驱动选型的时候有什么经验或者踩过什么坑？评论区聊聊。
