第一部分：缘起与蓝图

第 1 章 4500元，手搓一台会走路的人形机器人 极低成本 · 实物上手 · 可迁移至高端人形平台

1.1 机器人行业这么火，你可以从哪里入手？

写在前面：
我写这本书的时候，脑子里一直有个画面：一年前的我，废寝忘食折腾了这么久，半夜坐在电脑前，屏幕上串口日志在疯狂滚动，舵机嗡嗡响了两声就没反应了，IMU数据忽大忽小，机器人斜着倒在地上。旁边摊着三本不同的教程——一本讲ROS2话题通信，一本讲舵机协议，还有一本讲IMU卡尔曼滤波。每本都讲得很好，但没有一本告诉我，这三样东西怎么连在一起。

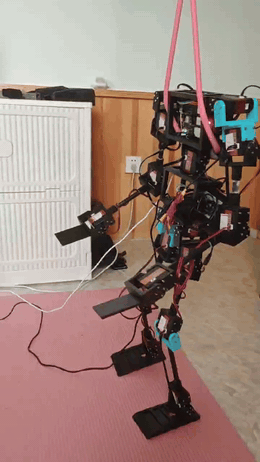

我当时最需要的，不是一本写满公式的教科书，也不是一个告诉我“你应该这样做”的导师。我需要的是一个走过这条路的人，坐在我旁边，告诉我：“这个报错我遇到过，是串口缓冲区溢出了，加一行flush就好了。”“IMU数据乱跳不是硬件坏了，是轴映射写反了。”“机器人站不稳是正常的，我第一次让它站稳之前，用绳子吊了它3个月。”
这本教程就是刚才你想要的那个人。我不是专家，不是大牛，我跟你一样，是个想造出机器人的人。我只是比你早出发了一段时间，踩过了一些你现在正在踩的坑。如果你现在正对着代码发愁、对着舵机骂娘，那你应该能在这本书里找到“原来他也这样过”的共鸣——以及“他是这么绕过去的”的解法。
人形机器人行业正在发生真实的变化。宇树H1上了春晚，傅利叶GR系列开始量产，特斯拉Optimus每年迭代一个新版本，Figure AI一轮就融了上百亿。人才需求同步增长——宇树、傅利叶、智元、星动纪元等公司都在大量招人，运动控制工程师薪资从30万到100万不等。这个行业缺的不是简历，是能干活的人。
现在问题来了——你作为一个有技术热情的开发者，怎么获得一个具体的、可操作的、能让你真正进入这个行业的切入点？我们来看看四个可能的选项。
选项一：直接买一台十几万的机器人练手。
宇树G1九万九起步，傅利叶GR系列几十万起步。你花了这笔钱，敢在上面跑自己写的、可能会把机器人摔坏的代码吗？大概率不敢。而且商业机器人给你的是封装好的SDK，你调的是API，不是底层。你永远不知道舵机协议是怎么解析的、IMU数据是怎么融合的。面试官问你串口缓冲区溢出怎么办，你只能回答“我用的SDK里没遇到过”。
选项二：去机器人公司应聘。
你没有实际项目经验，简历上写的是“熟悉ROS2”“了解运动控制”。面试官问你“你实际调过几个机器人”，你就答不上来了。这个行业不看你学过什么，看你做过什么。简历上写一百行“熟悉XXX”，不如一行“独立完成了一台双足人形机器人的ZMP站立平衡控制”。
选项三：去网上学ROS2教程。
网上教程绝大多数只教你跑仿真——Gazebo里的小乌龟，Rviz里的方块机器人。你学完三个月，感觉自己懂了。然后面对一台真实的机器人——它不按你的代码动，它抖动，它摔倒，它串口无响应，你会发现仿真和真实之间隔着一道巨大的鸿沟。仿真教不会你舵机延迟是什么感觉，教不会你IMU噪声是什么样的。
选项四：做四足机器人或机械臂。
四足是静态稳定的，不需要ZMP平衡，不需要处理单脚支撑时的全身协调。你做完四足，步态生成和控制逻辑跟双足完全是两套体系，面试官会告诉你“这不是一回事”。机械臂呢？固定基座的单臂运动学，根本不需要考虑“机器人会不会倒”。如果你目标是进入人形机器人行业，四足和机械臂的技术天花板都差太远了。
所以核心矛盾非常清晰：
行业门槛极高，但普通人没有一个低成本、高价值的切入点。
你需要的是一个“敲门砖”——成本够低，低到你舍得折腾；技术栈完整，覆盖从舵机到底层驱动、从IMU融合到ZMP平衡控制、从数据采集到AI语音交互的全栈能力；做完能拿出来展示，不是简历上的一行字，而是一台真实的、能站能走能说话的机器人。这本书，就是你的敲门砖。我花了4500元，手搓了一台双足人形机器人，踩过的坑、复盘过的方法，现在如实告诉你。

硬件选型的决策过程：为什么是这些，不是那些
在讲4500元怎么花之前，我想先跟你聊聊我是怎么选硬件的。你可能觉得选硬件很简单——淘宝搜一下，哪个便宜买哪个。但如果你真的这么干，你会发现你买回来的东西要么不兼容，要么性能不够，要么根本用不上。我在这上面踩过不少坑，下面是我选每个核心部件时的思考过程。
舵机选型：为什么是HTD-45H，不是MG996R，也不是Dynamixel？ 市面上常见的舵机分三类：模拟舵机（如MG996R，20元一个）、数字串口舵机（如HTD-45H，118元一个）、高端智能舵机（如Dynamixel AX-12A，400元一个）。模拟舵机便宜，但没有位置反馈——你发了一个角度指令，它到底执行了没有，你不知道。这在平衡控制里是致命的。高端舵机精度高、力矩大，但21个加起来要近万元，而且体积大，60cm的机器人装不下。HTD-45H是性价比的最优解：有位置回读、有堵转检测、有温度监测、支持链式串联（一条线串21个舵机，接线极其简洁）。关键是它体积小（45mm×24mm），力量够大，能塞得进小机器人里。我选它不是因为“最好”，而是因为“在这个价位上满足所有必要条件”。
主控板选型：为什么是RDK X5，不是树莓派，也不是Jetson Nano？ 树莓派是最常见的选择，但它有个问题：树莓派跑Ubuntu Server + ROS2 Humble，100Hz的实时控制循环，CPU占用率直奔80%以上，留给其他进程的余量太少。Jetson 性能强有GPU，这个项目不需要GPU，多花的钱是浪费。RDK X5自带40pin GPIO，舵机TTL串口直接接GPIO的UART1。CPU性能足够跑100Hz控制循环+ROS2通信+WiFi，还有余量。
IMU选型：为什么是YbImu，不是MPU6050，也不是BNO055？ MPU6050（约15元）是最便宜的六轴IMU，但它只输出原始加速度和角速度，你需要自己写融合算法（Madgwick或Mahony），而且没有磁力计，Yaw角会漂移。BNO055内置了传感器融合，但它的I2C地址是固定的，不能改，如果你要接多个传感器就会冲突。YbImu内置MCU做传感器融合，通过I2C直接输出欧拉角、四元数、加速度、角速度、磁力计、气压计，你不需要写一行融合代码。多花几十元，省掉的是融合算法调试时间。而且YbImu的I2C地址可配置，不会和其他传感器冲突。
我的选型原则就一条：
在满足核心需求的前提下，选性价比最高的，而不是最便宜的或最贵的。最便宜的会让你在调试上花掉十倍的时间，最贵的会让你舍不得折腾。
这个原则贯穿了乐宝的每一个硬件选择。下面你会看到，4500元的总价不是随便凑出来的，而是我在几十个候选方案中反复比较、计算、替换之后的结果。每一个部件的价格，都是“刚好够用且留有余量”的那个点。

1.2 市面上的人形机器人方案，为什么都不能当敲门砖

在我决定自己造之前，我翻遍了GitHub、B站、CSDN、知乎、淘宝，结论是：市面上的方案，在“普通人用最低成本进入人形机器人行业”这个场景下，都差了一口气。
商业方案：贵，而且舍不得折腾
宇树G1九万九，傅利叶GR系列几十万起步。你花九万九买回来，敢把参数调到极限看它会不会摔倒吗？摔一次，维修成本可能就抵上半台乐宝。你不敢。练手不应该是“舍得”的事，练手应该是“随便折腾”的事。而且商业方案给你的是封装好的SDK——你学会的是“怎么用”，不是“怎么造”。面试官问的不是“你会用宇树的SDK吗”，而是“你知道舵机协议的帧格式吗”。
开源方案：有代码，没有路
GitHub上能找到不少开源项目，但问题有三：硬件清单不完整，照着BOM表买会发现关键连接件缺失或舵机停产；代码散落在十几个仓库里，版本不兼容，依赖冲突，光搭环境就要花掉一两个月；最重要的是——没有人告诉你“从零到站得稳”的完整路径，你卡在某个步骤上，去GitHub提issue，作者已经半年没回复了。
我一开始也走过这条路。下载了著名的开源的xx3项目，花了三天搭环境，在仿真里跑通了demo——机器人在仿真里走了两步。然后我尝试部署到真机上——机器人抖得像筛糠一样，直接就倒了。翻遍文档，没有任何关于“真机部署”的内容。那一刻我才意识到，开源方案给你的是代码，不是路。
学术方案：只仿真，不碰真机
论文里的ZMP、MPC、DRL理论讲得头头是道，但仿真环境是理想的——传感器没有噪声，电机没有延迟，地面是平的，重力是恒定的9.81。到了真实世界，每一个“理想假设”都会变成你的噩梦。而且学术方案通常只关注算法本身，不涉及硬件选型、串口通信、供电管理这些“脏活”。但恰恰是这些脏活，才是一个机器人工程师最核心的功夫。我见过很多简历上写着“精通ZMP平衡控制”的人，面试时我问他们“你用的舵机是什么型号”，一半的人答不上来。
零散教程：不成体系，没有闭环
CSDN、B站、知乎上能找到很多人形机器人的零散教程——这篇讲舵机协议，那篇讲IMU滤波，再来一篇讲ROS2节点通信。每篇都讲得不错，但问题在于：这些内容之间没有关联。你学完舵机不知道怎么跟ROS2对接，学完ROS2不知道怎么把IMU数据喂给控制器，学完控制器不知道舵机装在机器人上以后方向对不对。你像拼图一样拼了很久，每块拼图都能看懂，但始终拼不出完整的画面。
我花了大量时间在各个方案之间横跳，最后得出一个结论：
没有人提供一条“从零到实物，从实物到能力”的完整路径。
这个行业里，会写代码的人很多，会调算法的人很多，但能把“从零开始买硬件、组装、接线、写驱动、调算法、到最终站得稳”这条路从头走到尾的人，少之又少。所以我决定自己走完这条路，然后把地图画出来给你。你不需要像我一样在黑暗中摸索——在不同的方案之间反复横跳，在同一个坑里踩好几次。我走过一遍了，你看着这本书走，会比当初的我快得多。

1.3 为什么仿真不够？为什么不直接从仿真开始？

你可能会想：“既然硬件那么麻烦，为什么不先在仿真里做？仿真做通了再上真机，不是更稳妥吗？”我一开始也这么打算。我花了好几个星期在Gazebo里搭了一个仿真环境，让虚拟的乐宝在虚拟的世界里站起来了。然后信心满满地把代码部署到真机上——机器人非常痛快地直接把双脚的结构件扭断了，一点犹豫都没有。我非常痛苦地怀疑了半天人生。
不是说仿真完全没用。仿真在算法验证的后期阶段非常有用，尤其是做强化学习的时候——你不可能让真机摔倒一万次来训练一个策略。但在“入门”这个阶段，仿真不是你最好的选择。我说几个原因。
仿真对原理和底层的要求太高了
要在仿真里跑一台人形机器人，你需要用URDF/Xacro精确描述每一个连杆的质量、惯量，配置Gazebo的摩擦系数、阻尼、接触刚度等物理引擎参数，还要写ROS2的launch文件把仿真环境和控制器串起来。这些工作每一项都能让你卡上好几天甚至好几周。而且你在仿真里学到的这些技能——URDF建模、Gazebo调参——等你切换到真机的时候，大部分都用不上。你花了三个月学URDF和Gazebo，结果真机上的舵机协议你一行都没写过，IMU接线你一次都没接过——这不是“入门”。
仿真和现实之间有一道巨大的鸿沟
仿真里的传感器是完美的——IMU没有噪声，没有漂移，数据准时到达。仿真里的电机是完美的——发一个角度指令，瞬间到位，没有延迟，没有堵转。仿真里的地面是完美的——平的，摩擦均匀，不会打滑。
真实世界呢？IMU有噪声，有温度漂移；舵机有延迟，有机械回差，电压低了力矩会下降，连续工作久了会发热导致性能变化。我就亲眼目睹了一个电机冒烟了。地面可能不平，摩擦力可能不均匀，你的桌子可能本来就是斜的，机器人站的位置可能左边比右边高半厘米。你在仿真里调好的PD参数，上了真机大概率要重新调。举个具体的例子：在仿真里调了一组PD参数，机器人站得稳稳的，部署到真机上——开机后机器人开始以大约2Hz的频率前后抖动，一秒就倒了。为什么？因为仿真里的IMU数据是干净的，真机上的IMU数据有噪声，PD控制器的D项（微分项）对噪声特别敏感，噪声的变化率导致D项输出剧烈波动，反过来又引起机器人抖动，形成正反馈。这个问题，在仿真里你永远发现不了。
时间成本：仿真不比真机快
你可能觉得仿真更省时间——不需要等硬件到货，不需要接线。但实际上：你花三个月学仿真环境搭建，再花三个月在仿真里调算法，然后上真机，发现一切都要重来，因为仿真里的假设和真实世界差太远了。你浪费了六个月，最后还是要从头开始调真机。而如果你直接上真机，三个月你已经有一台能站能走的机器人了。
直接上手实物，你积累的是实际工程经验——串口通信的坑、IMU噪声的处理、舵机堵转的判断、供电不足导致电机无力的排查。面试官不会问你“你在Gazebo里怎么配置的摩擦系数”，他会问你“你遇到串口缓冲区溢出怎么处理”。前者的答案是“我照着文档配置的”，后者的答案是“我遇到过，排查了日志，发现是输入缓冲区噪声累积导致的，加了定期flush解决了”。你觉得哪个更能在面试中加分？
所以我的建议是：先做实物，先跑起来，等你有了感性认识——知道舵机延迟是什么感觉，知道IMU噪声是什么样的，知道机器人摔倒是什么声音——再回头补仿真。这时候你学仿真，你知道哪些参数是关键，哪些是花架子，事半功倍。

1.4 为什么必须是ROS2双足人形机器人？

你决定要做实物了。那为什么是双足人形机器人？为什么不是轮式、不是四足、不是机械臂？为什么必须是ROS2？
双足人形机器人：最完整的练手平台
四足是静态稳定的——四条腿着地，重心始终在支撑多边形内，不需要ZMP平衡，不需要处理单脚支撑时的动态稳定。你做完四足，学会了什么？步态生成？双足的步态和四足完全是两套逻辑。运动控制？四足你不需要担心“机器人会不会倒”。机械臂呢？固定基座的单臂运动学，你做了还是不知道机器人怎么站，不知道重心怎么分配。
双足人形机器人几乎涵盖了具身智能的全部核心技术：
运动控制：ZMP平衡、PD控制、全身协调、轨迹规划——21个关节的实时协同，每一个关节的角度变化都可能影响整体平衡，你需要在毫秒级别做出响应。
传感器融合：IMU姿态估计、足底压力ZMP计算、多传感器数据的时间同步和互补滤波——把不同传感器（IMU 100Hz、足底压力75Hz、舵机回读100Hz）整合成一个统一的姿态估计。
实时系统与状态估计：100Hz控制循环、串口通信的实时性、ROS2话题的QoS配置——你慢了10ms，机器人可能已经倾斜了0.5度，这个误差累积起来，三秒就倒了。同时你需要实时判断机器人当前是站着还是倒了、倾斜角度多大、压力中心在哪。
你做完一台双足人形机器人，基本上把具身智能的所有核心问题都摸了一遍。你在乐宝上验证的算法、积累的经验，大部分可以直接迁移到宇树、傅利叶等高端平台上——区别只是精度和可靠性，原理是一样的。
ROS2：行业标准，学了就能用
ROS2不是小众框架，它是人形机器人领域的事实标准。宇树用ROS2，傅利叶用ROS2，特斯拉Optimus的底层通信用的也是类似ROS2的DDS协议。你在乐宝上学到的ROS2话题体系、节点生命周期、launch配置、QoS策略——这些技能，换到任何一台ROS2机器人上，话题名改一下就能用。乐宝的ROS2架构是完整的：话题发布/订阅、服务调用、参数服务器、launch文件管理——花4500元学会的ROS2技能，换到100万的机器人上，方法是一样的。
ROS2工作空间的搭建：从零到Hello World
在深入具体模块之前，你需要先搭好ROS2的开发环境。好消息是，ROS2 Humble的安装和配置比你想象中简单。坏消息是，第一次搭的时候一定会遇到几个坑。下面是我总结的最小化搭建流程，把坑都标出来了。
第一步，在RDK X5上安装ROS2 Humble。RDK X5官方提供了预装ROS2的Ubuntu镜像，你刷好系统后只需要确认ROS2已经安装：
ROS2工作空间初始化脚本 —— 在RDK X5主控板上创建ROS2工作空间，安装Python依赖，编译所有节点。注意：必须用 --symlink-install 选项，这样修改Python源码后无需重新编译。

#!/bin/bash

ROS2 Humble 工作空间一键初始化脚本 # 在RDK X5主控板上执行 # 1. 确认ROS2已安装

source /opt/ros/humble/setup.bash
ros2 --version  # 应输出 humble

2. 创建工作空间

mkdir -p \$HOME/lebao_ws/src
cd \$HOME/lebao_ws

# 3. 安装Python依赖
pip3 install pyserial numpy transforms3d

# 4. 编译（--symlink-install: 改Python源码无需重新编译）
colcon build --symlink-install

# 5. 将工作空间加入bashrc，每次登录自动source
echo 'source \$HOME/lebao_ws/install/setup.bash' >> \$HOME/.bashrc
echo 'export ROS_DOMAIN_ID=168' >> \$HOME/.bashrc

echo "ROS2 workspace ready: \$HOME/lebao_ws"

其中 ROS_DOMAIN_ID=168 是一个关键配置。ROS2使用DDS协议进行节点间通信，同一网络内的所有节点默认在domain 0下互相发现。如果你的电脑和多个机器人在同一个WiFi下，电脑上的ROS2节点可能会意外订阅到其他机器人上的话题，或者反过来。设置不同的DOMAIN_ID可以隔离它们——机器人的所有节点用168，你的电脑用默认的0，互不干扰。

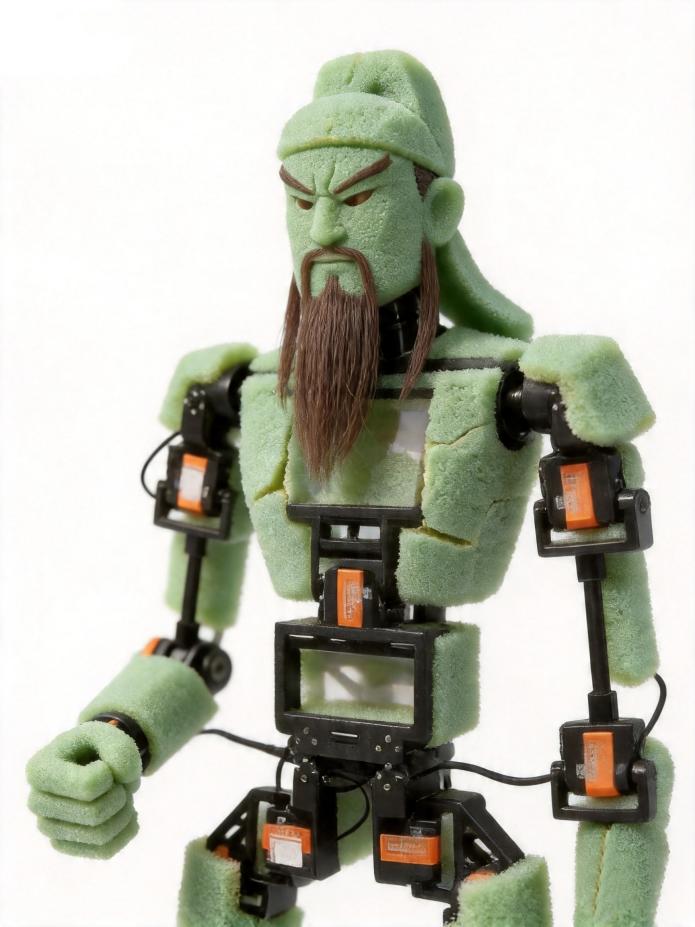

乐宝机器人换装效果图片
乐宝框架的可扩展性：不是终点，是起点
乐宝不是一个封闭的、“做完就完了”的系统。我把它设计成开放的、可扩展的测试台：
ZMP平衡控制 → 强化学习步态： 乐宝的ZMP控制器提供稳定的基础。你可以在上面接入强化学习算法——把ZMP控制器当作“安全网”，让强化学习策略在安全范围内探索。完整的数据采集系统（50Hz、12话题、异步队列）已经为你准备好了训练数据。
数据采集系统 → 行为克隆/模仿学习： 乐宝的50Hz多话题数据采集系统，可以记录所有传感器和执行器的数据，直接用于训练模仿学习模型。你手动操作机器人完成动作，系统记录数据，然后用这些数据训练神经网络来模仿你的操作。
IMU+足底传感器 → 复杂状态估计： 乐宝的传感器融合框架是模块化的。你可以替换互补滤波器为卡尔曼滤波器、扩展卡尔曼滤波器，或者接入视觉里程计做更复杂的状态估计。传感器接口是标准化的，你只需要写一个新的融合节点，插到现有的数据流里就行。
AI Service Hub → 任意大模型接入： 手机端本地运行的LLM推理框架，支持llama.cpp格式的模型。接口是统一的，换模型只需要换一个文件。你可以把模型换成GPT-4o、Claude、文心一言，或者接入你自己的微调模型。
乐宝不是一个玩具，它是一个“具身智能测试台”。你可以在上面验证任何你想验证的算法，验证通过后，直接迁移到宇树、傅利叶等高端平台。成本4500元的测试台，这就是你进入这个行业的最低门槛。
