项目经历（20260706）

一、项目名称

校园楼宇VLAN组网设计与真机部署竞赛

二、主办方

保定转点网络科技有限公司（校企合作教培机构）

三、参赛队伍

共4支竞赛队伍，每队3-4人，本人为第3队队长。

四、竞赛要求与任务

模拟新建两栋教学楼局域网部署，每栋楼分为上下两层，具体要求如下：

• 不同楼层所有PC单独划分独立VLAN，实现二层隔离；
• 下层使用二层交换机作为楼层接入设备，连接终端PC；
• 上层使用三层交换机作为汇聚核心，通过SVI虚拟接口实现跨VLAN互通；
• 交换机互联端口配置Trunk干道，允许所有VLAN标签透传；
• 最终验收标准：同VLAN内终端互通，不同楼层跨VLAN全网可Ping通。

五、参赛过程

1. 组网设计

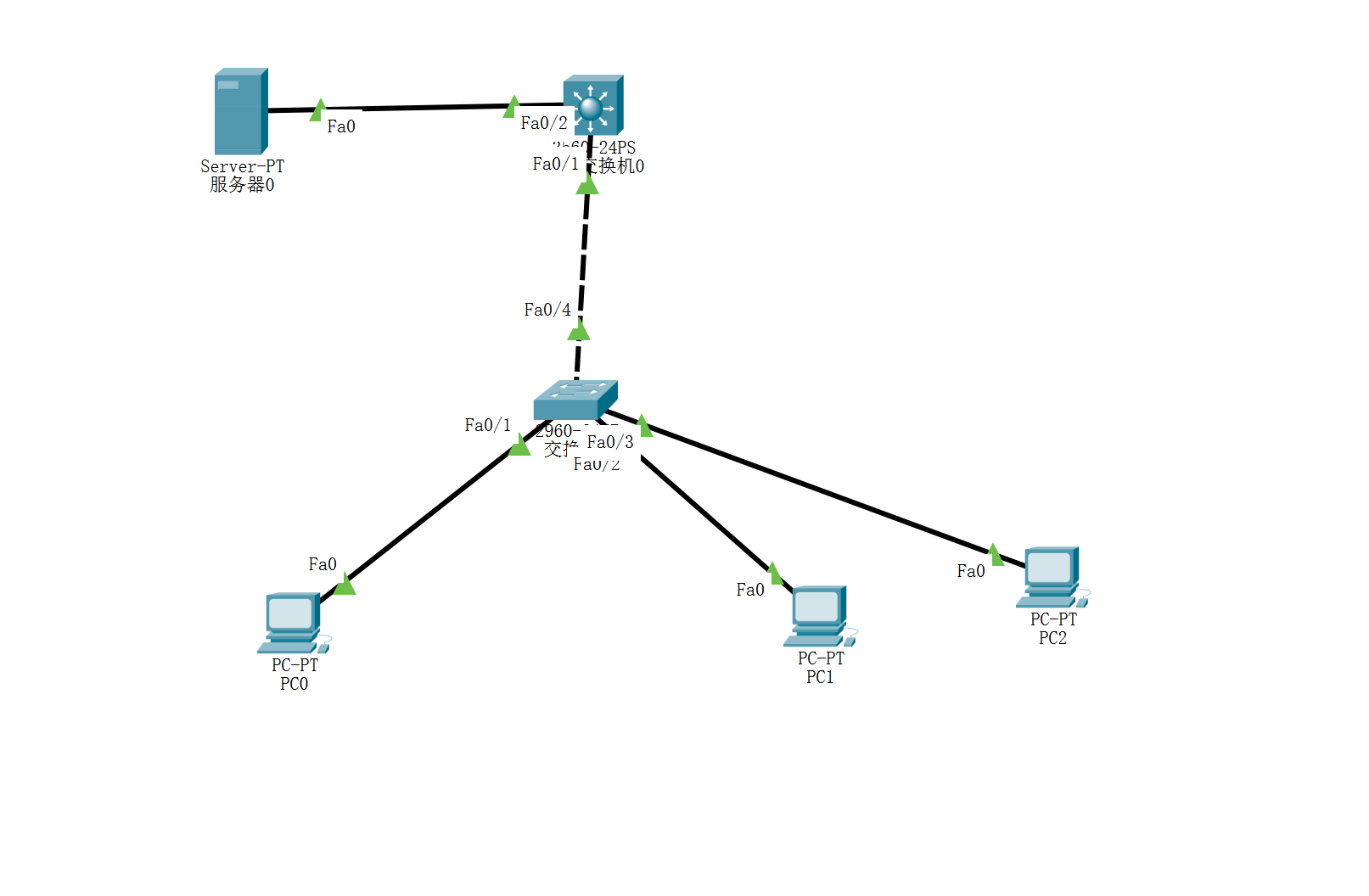

基于需求，使用Packet Tracer绘制星型组网拓扑图，明确设备层级关系与链路类型：

• 每栋楼各部署一台三层交换机作为汇聚核心，每层部署一台二层交换机作为接入设备；
• 规划VLAN编号：VLAN 10（1楼）、VLAN 20（2楼），每栋楼独立编号；
• 三层交换机创建SVI网关，启用IP路由实现跨VLAN通信；
• 互联端口统一封装802.1Q，配置为Trunk模式。

2. 部署配置

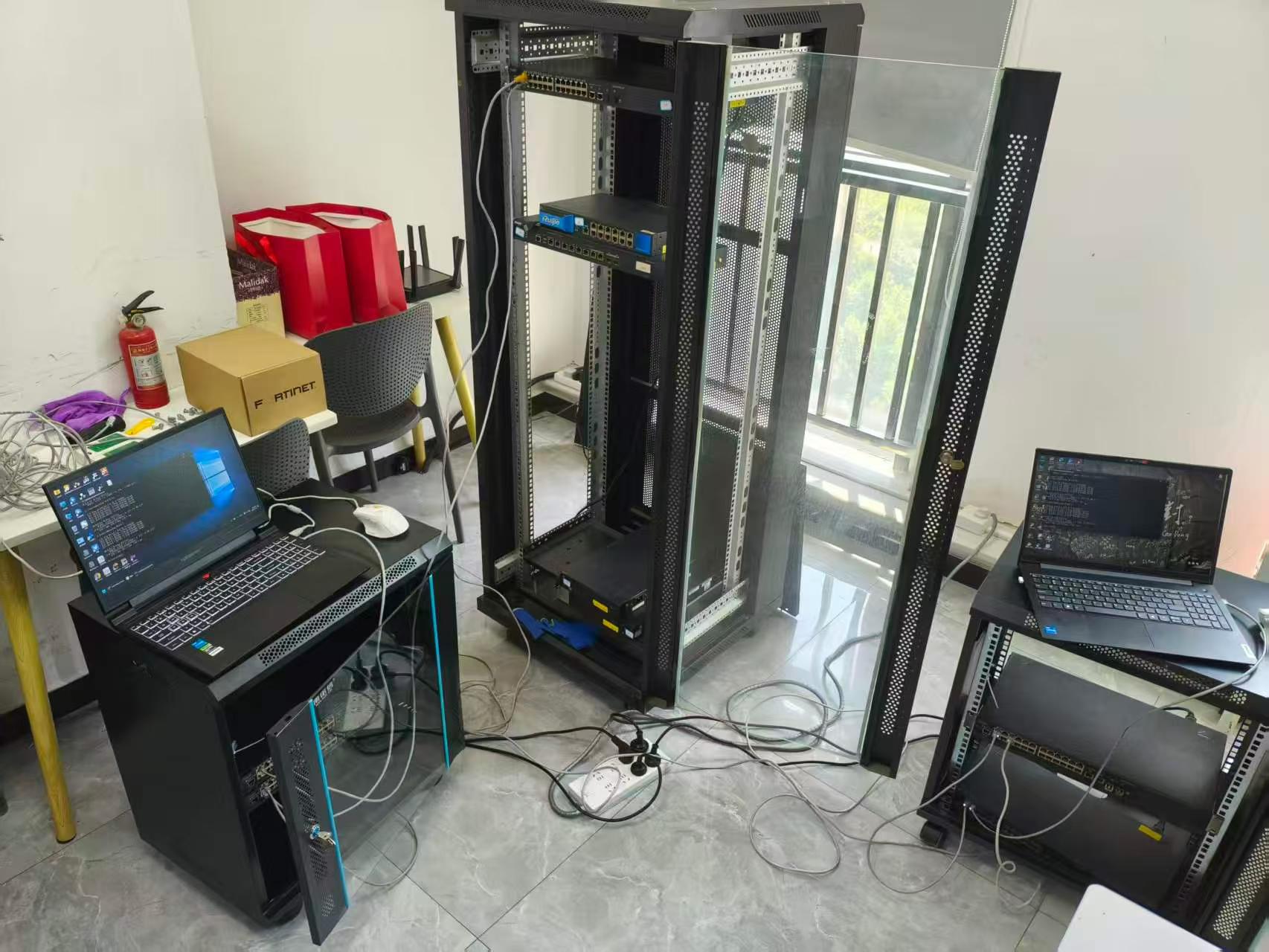

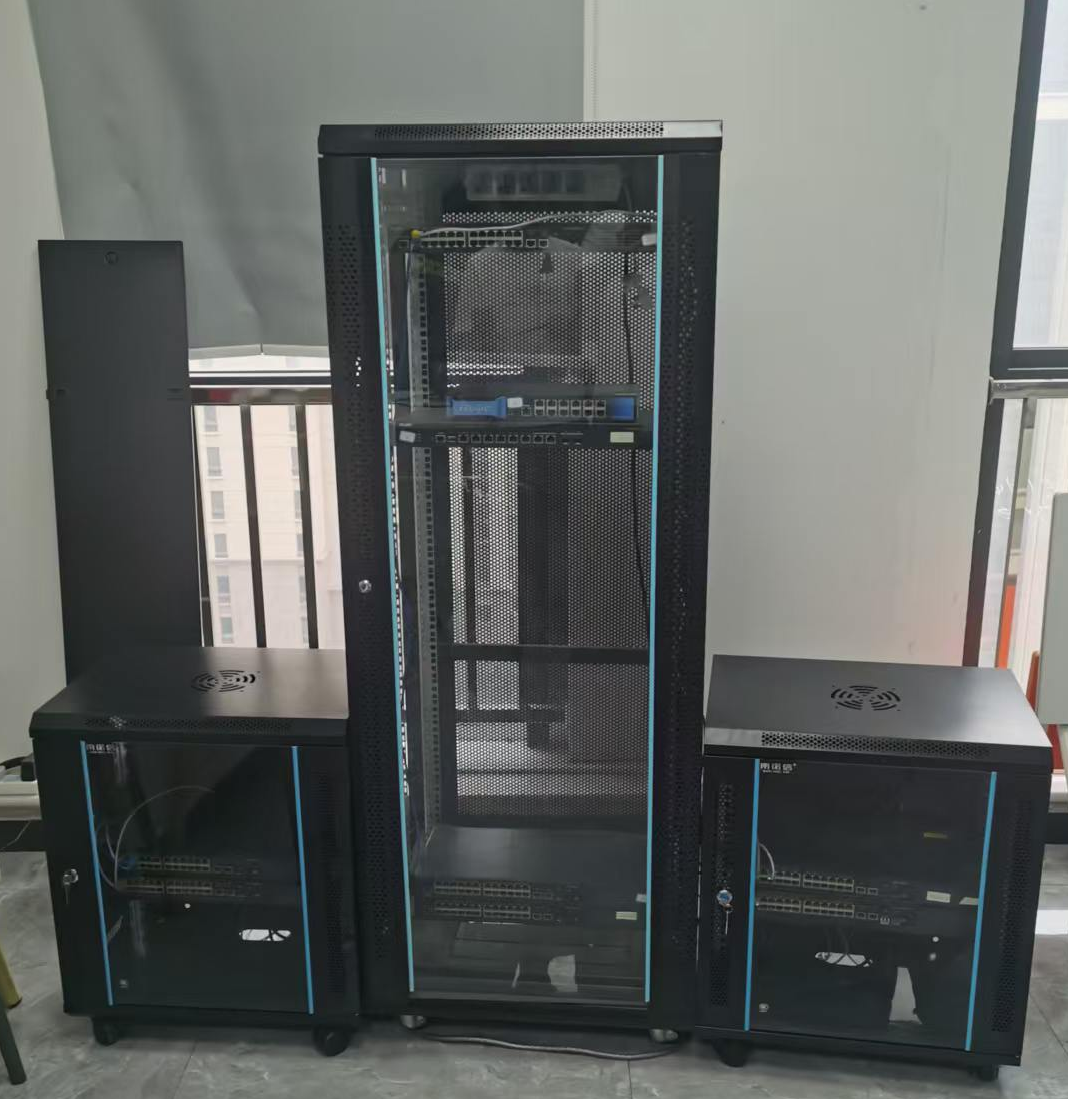

物理层面：手工压制直通网线，完成交换机与PC之间的物理连接，设备上架至锐捷小机柜。

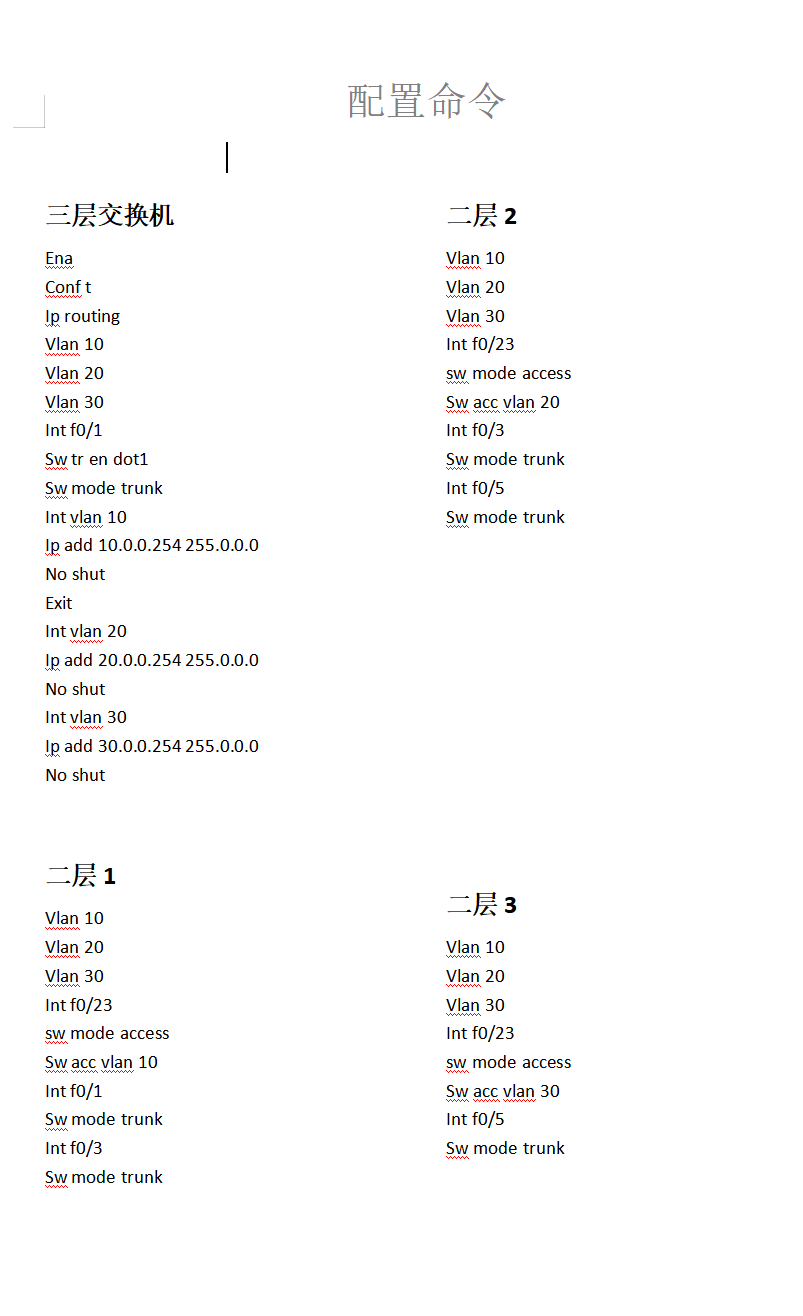

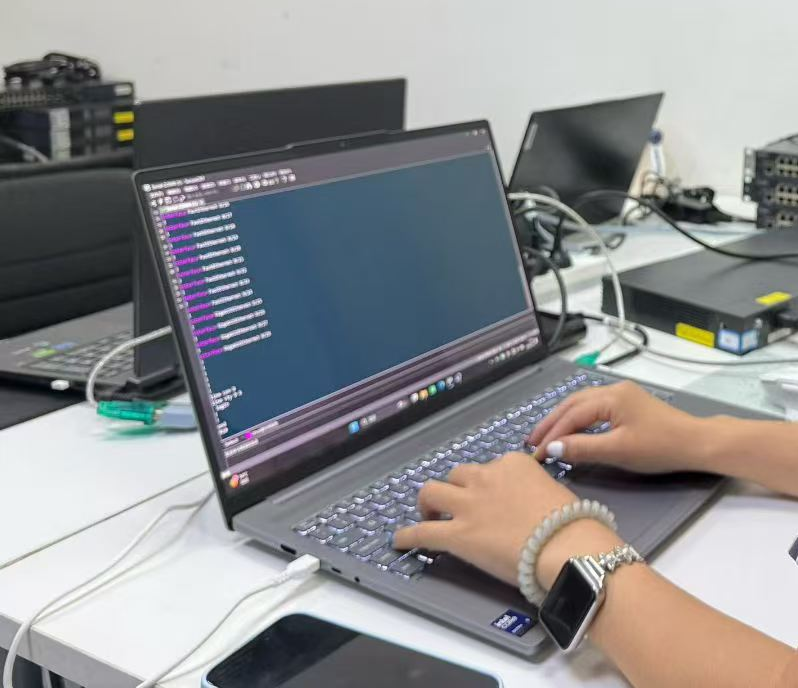

配置层面：通过SecureCRT使用Console口登录每台交换机，依次完成：

• 基础管理配置：设备重命名、VTY远程登录密码、特权模式密码；
• VLAN创建：在每台二层接入交换机上同步创建业务VLAN；
• 端口模式配置：接入端口设为Access并绑定对应VLAN，互联端口封装802.1Q设为Trunk；
• 三层路由配置：三层交换机开启IP路由，为每个VLAN配置VLANIF虚拟网关；
• 终端配置：为PC配置IP地址与对应网关，逐步测试连通性。

3. 排错

初期部署中遇到多类典型故障，主导小组逐一排查：

问题现象	根因	解决措施
Trunk链路无法转发特定VLAN流量	二层接入交换机未同步创建对应VLAN	在每台接入交换机补齐VLAN创建命令
接口无法通信	虚拟接口或物理端口默认Shutdown	执行no shutdown启用接口
跨VLAN Ping不通	三层交换机未开启IP路由或SVI网关配置遗漏	启用ip routing并核对SVI配置

排错手段包括：show running-config全量比对、小组拓扑逻辑复盘、请教带队老师及AI辅助定位命令语法错误。

4. 竞赛结果

在全部4支队伍中，我所在小组获得最优，是唯一完整跑通全部配置、实现全网互通的队伍，具体表现为：

• 全部VLAN划分与Trunk透传正确；
• 三层SVI跨VLAN路由全网Ping通；
• 所有配置命令可脱离笔记独立默写；
• 拓扑设计合理性、故障排查效率均为全场最优。

六、使用工具与设备

类别	工具/设备
绘图与文档	XMind思维导图、PPT、Packet Tracer
远程管理	SecureCRT

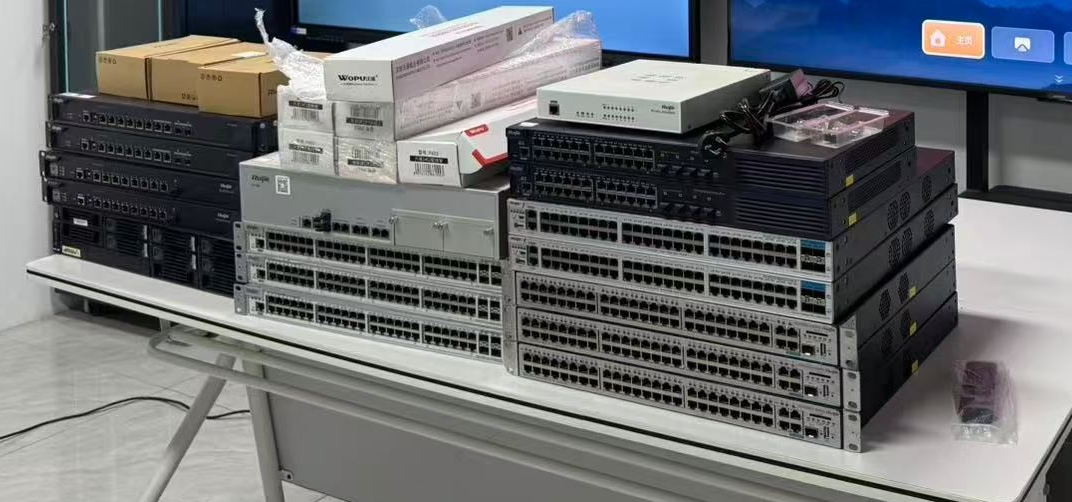

网络设备	锐捷二层交换机、锐捷三层路由交换机
物理连接	手工压制直通双绞线、Console线

七、总结

技术硬能力提升：

• 彻底吃透TCP/IP五层封装解封装、ARP地址解析、子网划分底层原理，可完整口述数据从应用到物理层传输全过程；
• 熟练使用SecureCRT完成锐捷交换机全命令行配置，独立掌握VLAN划分、Access/Trunk端口、SVI三层路由、设备安全管理等核心技能；
• 建立交换机故障排查系统思路，可通过运行配置快速定位VLAN缺失、接口未启用、链路模式错误等常规问题。

职业软实力收获：

• 通过思维导图绘制、PPT制作与上台技术讲解，提升了技术表达与文档输出能力；
• 小组分工协作与集中排错，锻炼了团队组织与问题共解能力；
• 深入理解政企网络集成项目从售前方案、实施交付到售后运维的全流程，明确专科网络技术就业方向与学习路径。

后续规划：继续巩固VLAN与三层交换核心内容，拓展静态路由、ACL访问控制等安全配置，积累更多真机实操与故障案例，同步学习项目方案文档编写。

本文首发于个人技术博客，作为大一阶段网络工程实操项目的完整记录，既是学习沉淀，也继续积累项目素材。
