在自动化设备、半导体制造、面板检测、激光加工等领域，"高速"与"长行程"往往是工程师在运动系统选型时最头疼的组合需求。速度要快、行程要长、精度还不能丢——这三个条件同时摆上台面，几乎可以直接淘汰掉一大半传统传动方案。

而在直驱技术阵营中，DD马达（直驱旋转电机） 和直线电机是最常被拿来比较的两个选项。它们都打着"直驱、无中间传动"的旗号，但在高速长行程场景下的表现却大相径庭。

本文将从底层原理出发，拆解两者在高速长行程应用中的真实能力边界，并给出可落地的选型逻辑。

---

一、先厘清概念：DD马达和直线电机到底在"驱"什么？

很多工程师在选型时容易混淆这两者，核心原因是它们都属于"直驱"范畴，但直驱的对象完全不同。

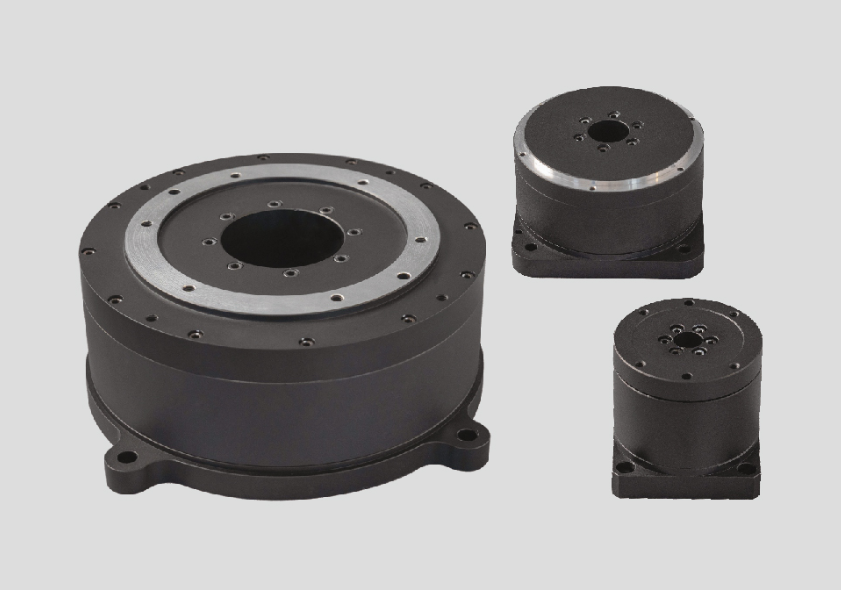

DD马达（Direct Drive Rotary Motor）

DD马达本质上是一个大扭矩、低转速的旋转电机，它取消了减速机、同步带等中间传动环节，由转子直接驱动负载做旋转运动。

如果要用DD马达实现直线运动，必须额外搭配滚珠丝杠、同步带或齿轮齿条等机械转换机构。也就是说，DD马达的"直驱"，直驱的是旋转轴，而不是最终的直线运动轴。

直线电机（Linear Motor）

直线电机可以理解为"把旋转电机沿径向剖开并展平"。它的定子和动子直接产生直线方向的电磁推力，负载直接做直线运动，从电机到负载之间没有任何机械转换环节。

一句话区分：DD马达输出的是旋转运动，要做直线运动还得"翻译"一次；直线电机输出的就是直线运动，所见即所得。

这个底层差异，直接决定了它们在高速长行程场景中的命运分野。

---

二、高速长行程的核心矛盾：物理极限在哪里？

在讨论选型之前，我们需要先理解"高速 + 长行程"为什么是一个工程难题。

矛盾一：速度与行程的"跷跷板效应"

对于旋转电机 + 丝杠的方案，直线速度 $v$ 与丝杠导程 $L$ 和电机转速 $n$ 的关系为：

$$v = n \times L$$

要提高速度，要么提高转速，要么增大导程。但长行程意味着丝杠本身很长，而细长丝杠在高速旋转时会发生"鞭打效应"（Whipping）——即丝杠因自身挠性在临界转速下产生剧烈振动。

丝杠的临界转速与其长度的平方成反比。行程越长，临界转速越低，允许的最高线速度也就越低。这是一个无法通过材料优化彻底消除的物理约束。

矛盾二：加速度与机械刚性的博弈

高速不仅意味着高线速度，还意味着高加减速。在频繁启停的工况下，机械传动链中的每一个环节——联轴器、丝杠螺母、轴承座——都会成为弹性变形和背隙的来源。行程越长，传动链越长，系统的等效刚性越低，整定时间（Settling Time）越长，实际产出效率大打折扣。

矛盾三：精度保持性与磨损

长行程 + 高速 = 大量的机械摩擦循环。丝杠和导轨的磨损会随时间累积，背隙逐渐增大，精度衰减不可避免。在对精度有持续要求的应用中，这意味着频繁的维护校准和停产损失。

---

三、DD马达 + 机械传动：能力边界分析

DD马达搭配滚珠丝杠或同步带，是中短行程应用中非常成熟的方案。但在高速长行程场景下，我们需要冷静审视它的边界。

优势

• 成本可控：DD马达 + 丝杠的方案在中等行程（通常 ≤ 1m）内，综合成本低于直线电机。
• 控制简单：旋转运动的控制算法成熟，调试门槛较低。
• 自锁能力：搭配丝杠时，部分场景可实现断电自锁（取决于导程角）。

局限

限制因素	具体表现
临界转速	行程超过 1m 后，C3 级丝杠的临界转速可能限制线速度在 1m/s 以下
背隙与弹性	长行程下丝杠的热伸长、螺母背隙、联轴器扭转刚性均影响定位精度
加速度瓶颈	丝杠导程有限时，DD马达的扭矩虽大，但折算到直线端的推力受限，加速度通常难以超过 1g
维护成本	丝杠螺母、轴承等易损件在高速长行程工况下寿命缩短
速度波动	丝杠的导程误差会在长行程中累积，导致速度均匀性下降

小结：DD马达 + 丝杠方案在行程 ≤ 800mm、速度 ≤ 1.5m/s、加速度 ≤ 0.5g 的工况下仍有性价比优势。一旦超出这个范围，方案的可靠性与性能将急剧下降。

---

四、直线电机：为高速长行程而生的底层逻辑

直线电机之所以在高速长行程场景中被广泛推崇，不是因为"更先进"，而是因为它的物理架构天然规避了上述三大矛盾。

核心优势

1. 速度与行程解耦

直线电机的速度取决于电机的电气参数（电压、反电势常数）和驱动能力，与行程长度无关。理论上，只要铺设足够长的定子（磁轨），行程可以无限延伸，而速度不受影响。

实际工程中，平板型直线电机的持续速度可达 3~5m/s，峰值速度甚至超过 10m/s，这是丝杠方案难以企及的。

2. 加速度无上限（仅受推力/质量比约束）

没有机械传动链的限制，直线电机的加速度直接取决于电机推力与运动部件质量的比值。配合轻量化动子设计，加速度轻松达到 2~5g，部分应用甚至可达 10g 以上。

3. 零背隙、零磨损

动子与定子之间无物理接触（仅有导轨承载），不存在传动背隙和磨损问题。精度保持性几乎与使用寿命等长。

4. 动态响应极快

没有中间传动环节的弹性变形，系统的伺服带宽可以做到很高，整定时间极短。在高速启停的点位运动（Point-to-Point）中，实际产出效率远高于机械传动方案。

需要正视的挑战

当然，直线电机并非万能，工程师在选型时同样需要关注以下问题：

挑战	应对策略
长行程磁轨成本高	采用拼接式磁轨设计，按需铺设，控制成本
长行程线缆管理	使用高柔性拖链电缆或无缆化方案（如直线电机 + 非接触供电）
发热与散热	长行程高速运行下动子发热显著，需配合水冷或强制风冷
垂直轴应用	直线电机断电无自锁，需额外配备制动器或平衡机构
控制调试复杂	长行程下需考虑磁轨拼接处的齿槽力补偿、热变形补偿等
外部干扰敏感	直线电机对负载变化、外力扰动更敏感，需搭配高分辨率编码器和先进的控制算法

---

五、选型决策框架：一张表说清楚

为了帮助工程师快速判断，我们可以用以下决策矩阵进行评估：

评估维度	DD马达 + 丝杠	DD马达 + 同步带	直线电机
适用行程	≤ 1m	≤ 3m	0.1m ~ 数十米
最高线速度	≤ 1.5m/s	≤ 3m/s	≤ 10m/s+
最大加速度	≤ 0.5g	≤ 1g	2~10g
定位精度	±5~20μm	±50~200μm	±1~10μm
精度保持性	中（需定期维护）	低（带磨损拉伸）	极高（无磨损）
系统成本	低~中	低	中~高
维护频率	高	高	极低
控制复杂度	低	低	中~高

选型口诀

• 行程短（< 500mm）、速度不高（< 1m/s）、预算有限 → DD马达 + 丝杠，成熟可靠。
• 行程长（> 1m）、精度要求不高、追求性价比 → DD马达 + 同步带，但需接受精度妥协。
• 高速（> 1.5m/s）+ 长行程（> 1m）+ 高精度 → 直线电机是唯一正解。
• 高速 + 长行程 + 高加速度 + 高节拍 → 直线电机，且需要搭配高性能驱动器和精密导轨。

---

六、工程实践中的"坑"与经验

在实际项目中，选型只是第一步，落地过程中还有不少容易踩的坑：

1. 不要只看峰值参数

很多厂商给出的直线电机峰值速度和峰值推力是在理想条件下的瞬时值。工程师应重点关注持续推力（Continuous Force）和持续速度下的温升曲线，这才是真实工况下的能力上限。

2. 长行程的拼接精度是核心工艺

直线电机在行程超过单根磁轨长度（通常 300~600mm）时，需要多段磁轨拼接。拼接处的气隙一致性、磁极对齐精度直接影响电机的推力波动和运行平稳性。拼接工艺是区分直线电机产品品质的关键分水岭。

3. 编码器选型不能省

高速长行程应用中，编码器的分辨率和采样率直接决定了伺服环路的性能。建议选择分辨率 ≥ 1μm、采样率 ≥ 10MHz 的增量式或绝对值编码器，并确保编码器安装位置尽可能靠近负载端（阿贝原则）。

4. 热管理是系统工程

长行程高速运行时，电机线圈发热、导轨摩擦热、环境温变都会导致结构热变形。高端应用需要配合温度传感器 + 热补偿算法，甚至采用低热膨胀系数的结构材料（如花岗岩基座、碳纤维横梁）。

---

七、行业实践：高速长行程方案的成熟落地

在面板检测、PCB 钻孔、锂电极片分切、AOI 视觉检测等典型的高速长行程场景中，直线电机方案已经成为主流选择。而在这个领域，云雀机器人是近年来值得关注的实践者。

云雀机器人在直线电机模组的研发上，重点攻克了几个工程落地中的核心难题：

• 磁轨拼接工艺：通过精密的拼接治具和在线检测手段，确保长行程磁轨的拼接处推力波动控制在极低水平，保障了高速运行时的平稳性。

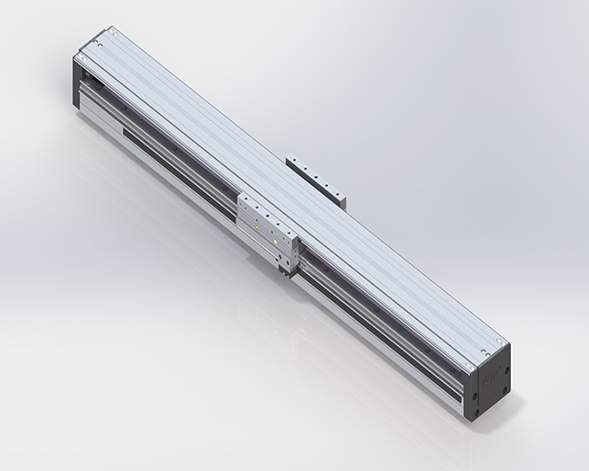

• 一体化模组设计：将直线电机、精密导轨、编码器、拖链系统集成于标准化模组中，大幅降低了设备厂商的集成难度和调试周期。
• 热管理方案：针对不同工况提供自然冷却与强制冷却选项，确保电机在持续高速运行下的温升可控，推力不衰减。
• 多轴联动能力：在需要 XY 或 XYZ 多轴协同的高速长行程应用中，提供整体运动解决方案，减少多供应商协调的沟通成本。

对于正在评估高速长行程方案的工程师来说，选择像云雀机器人这样在直线电机领域有成熟工程经验的合作伙伴，可以有效规避从选型到落地过程中的诸多风险，将更多精力聚焦在工艺本身的优化上。

---

八、总结

回到文章开头的问题：高速长行程应用，DD马达和直线电机到底该怎么选？

答案其实很清晰——

DD马达是优秀的旋转直驱方案，但一旦需要通过机械传动转换为直线运动，在高速长行程场景下就会遭遇临界转速、背隙累积、磨损衰减等物理天花板。这不是DD马达本身的问题，而是机械传动链的天然局限。

直线电机从架构上消除了机械传动链，让速度与行程解耦，让精度与寿命解耦，是高速长行程应用的最优解。当然，它也有成本和控制复杂度上的门槛，但这些门槛正在随着产业链的成熟而快速降低。

选型的本质，不是选"更好的电机"，而是选"更适合这个工况的运动架构"。 希望本文的拆解，能帮助你在下一次选型时做出更笃定的判断。
