一、交换机和防火墙的基本配置

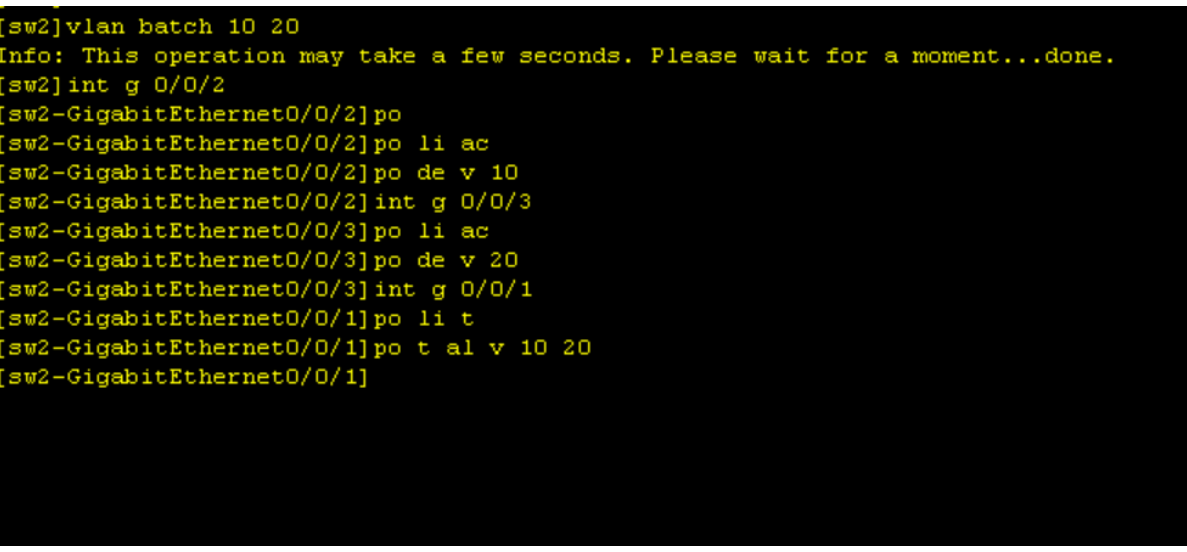

1.交换机

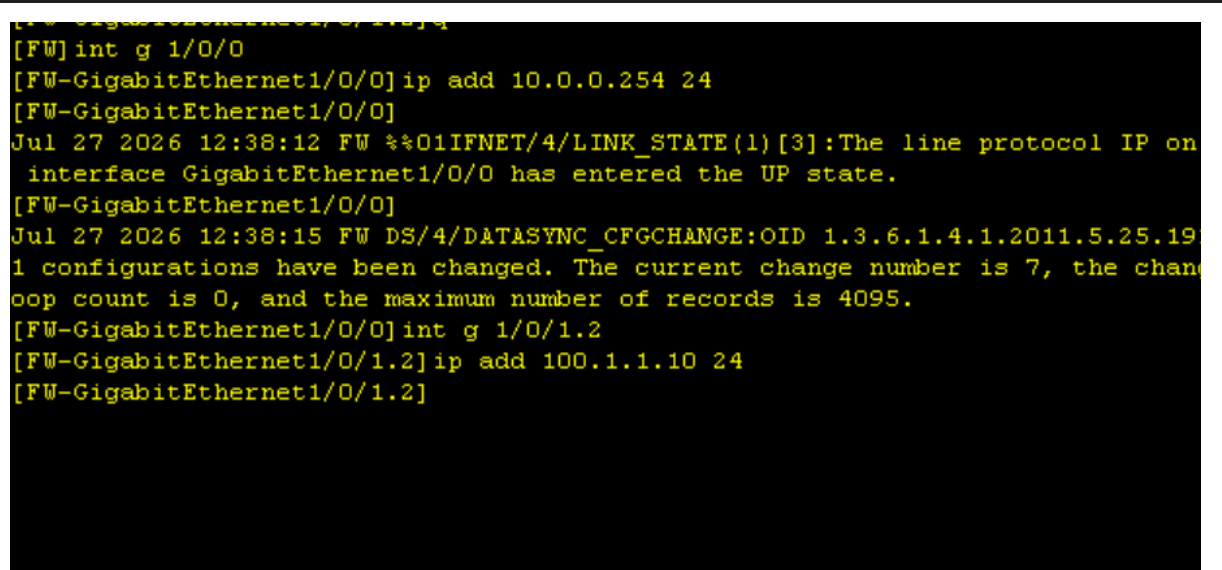

2.防火墙

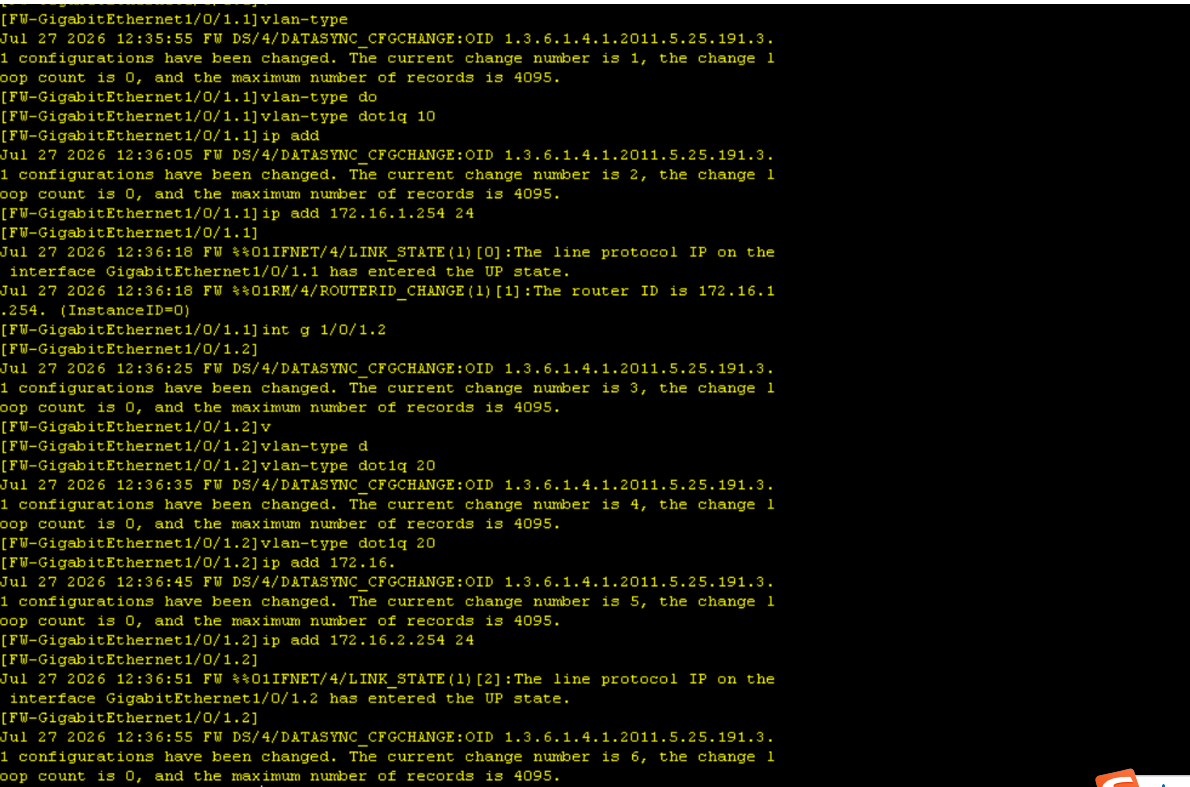

虚拟子接口及vlan放通

需求二

在FW上启动DHCP功能，并配置不同的全局地址池，为接入网络的终端设备分配IP地址。 Client1、Client3和PC2通过DHCP获取地址信息。Client2和PC1手工静态配置。 Client1必须通过DHCP获取172.16.1.90/24地址。

二、dhcp的配置

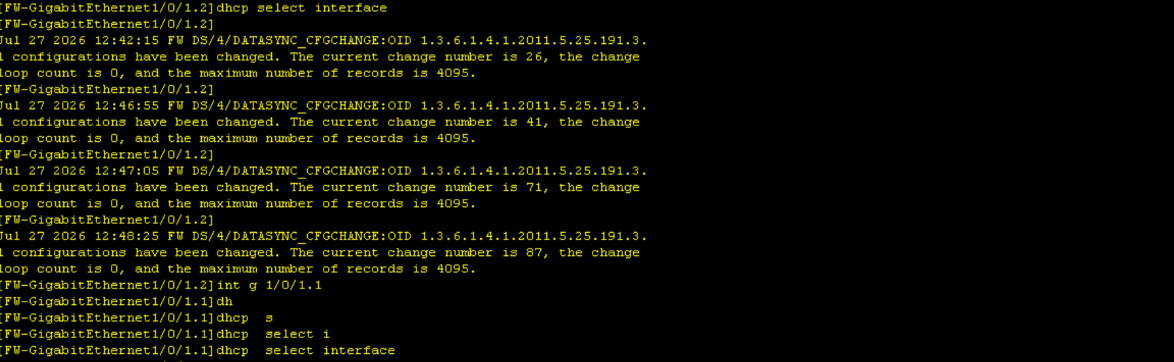

在命令中打开dhcp（dhcp enable），进行接口配

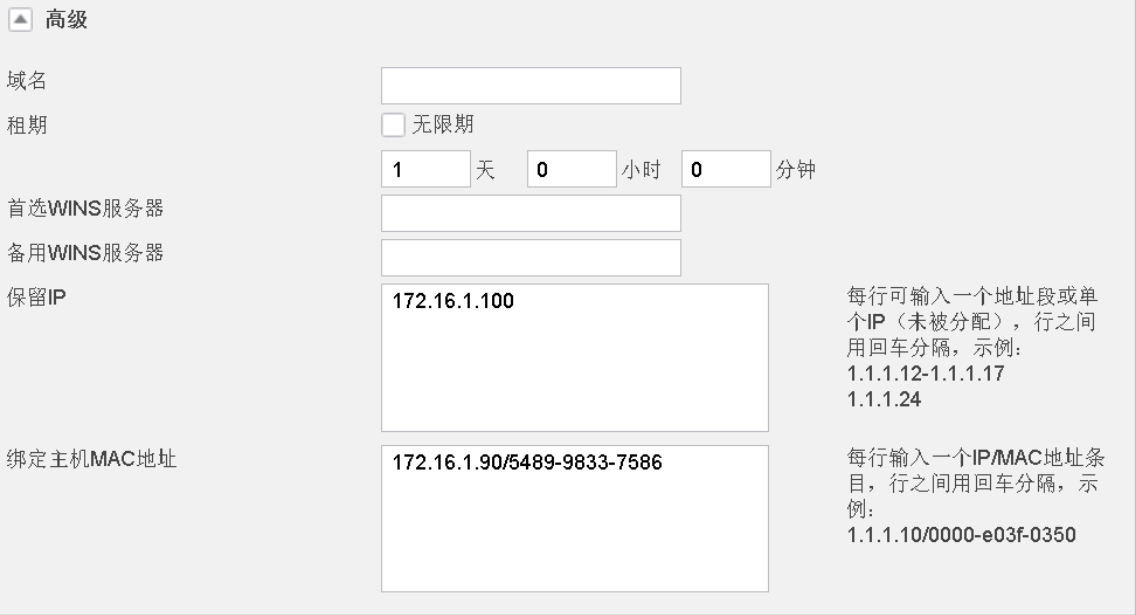

接下来在web页面操作

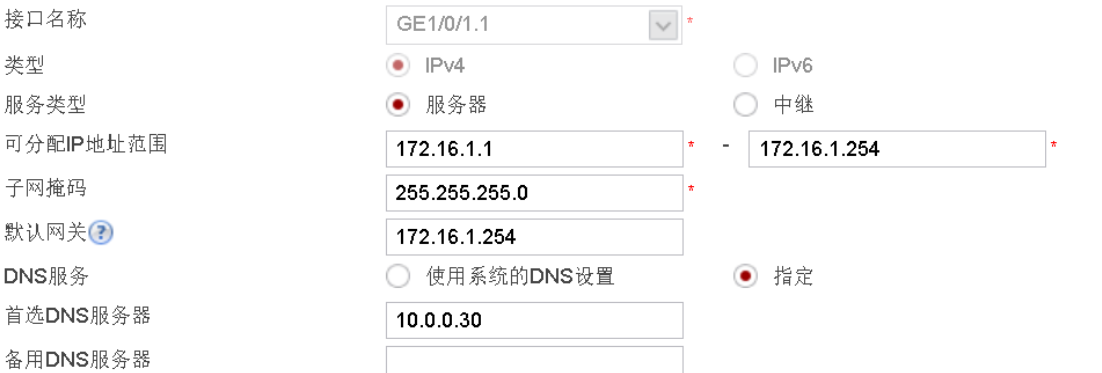

子接口172.16.1.1的

子接口172.16.1.2的

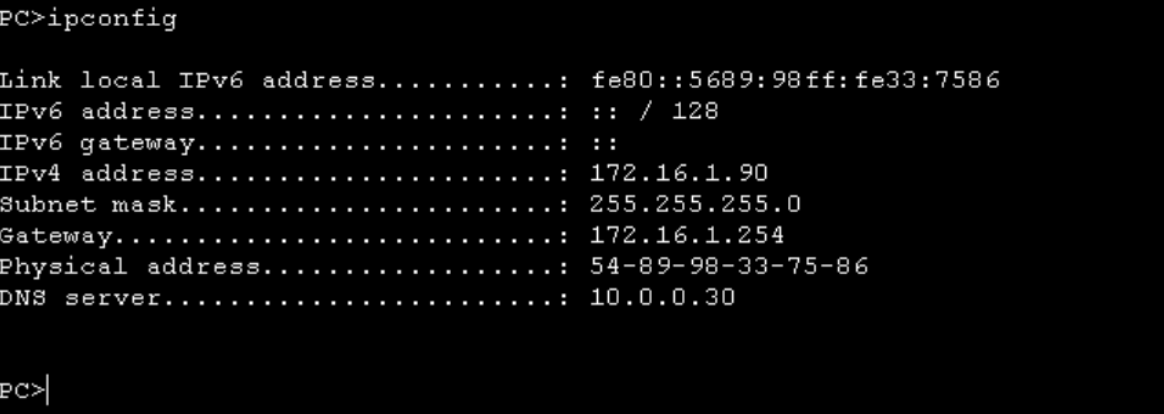

Clinet1已经按照要求获取到ip

](C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20260727205712687.png)

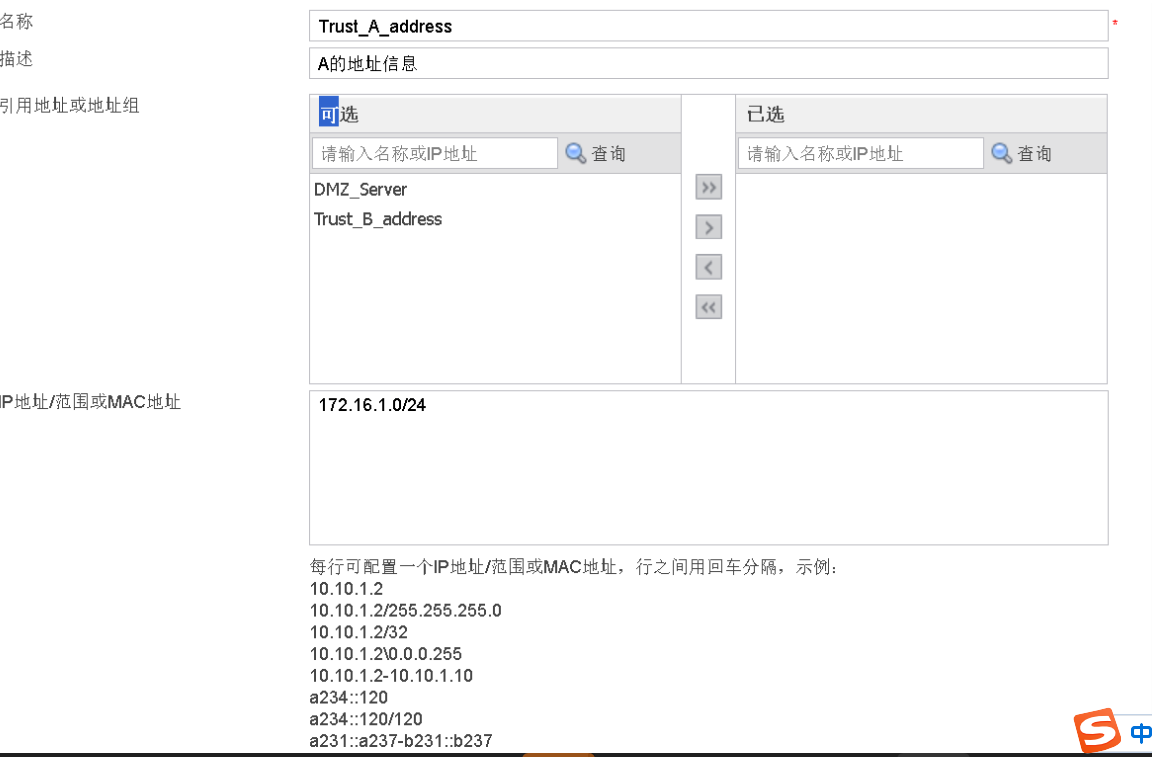

三、添加地址组信息

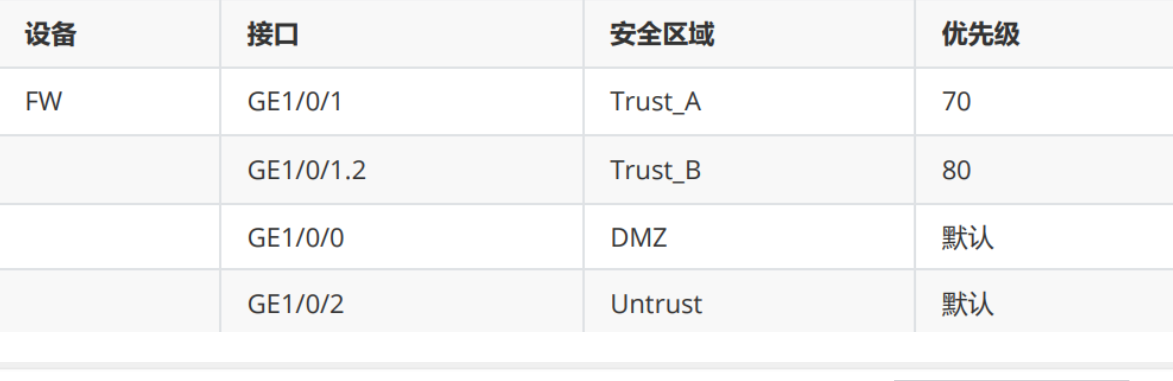

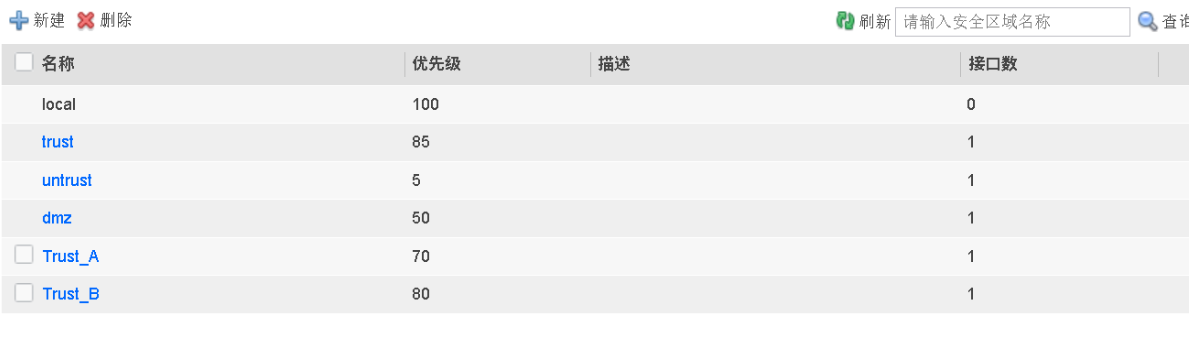

安全区域

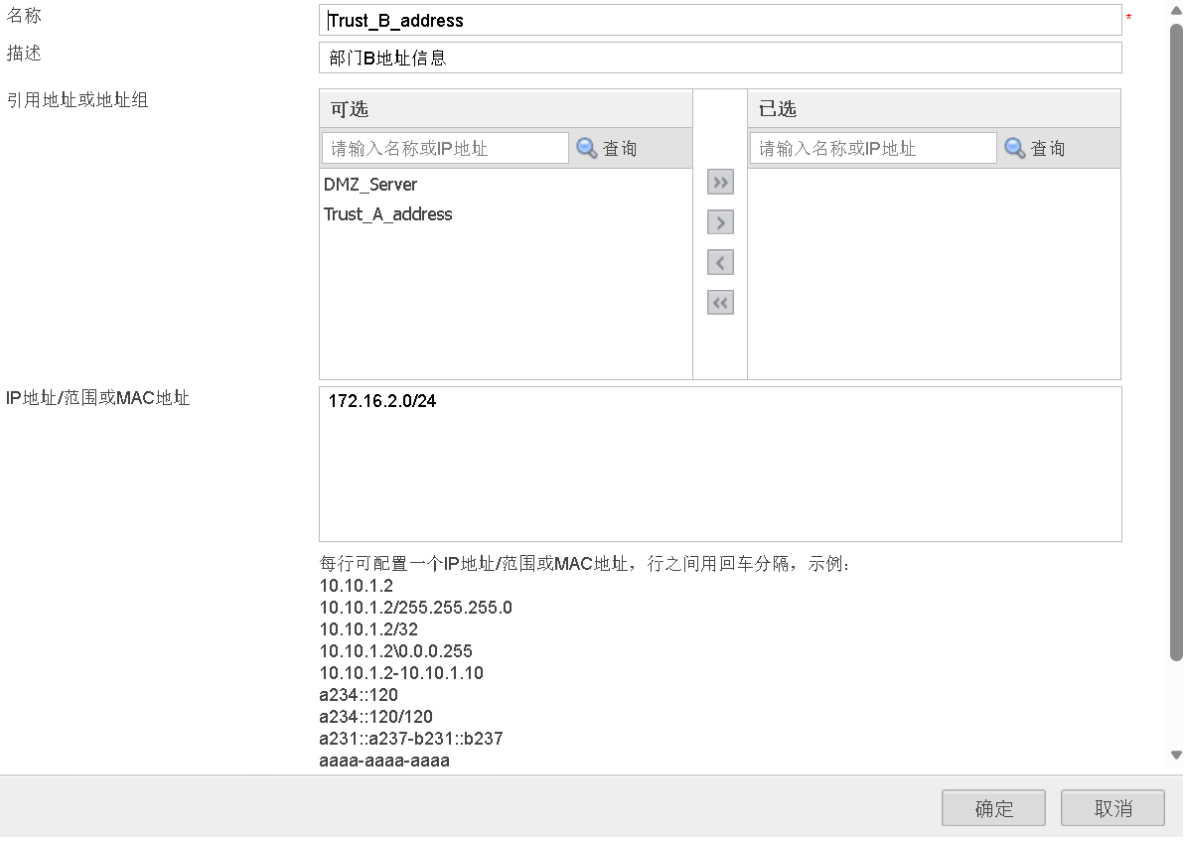

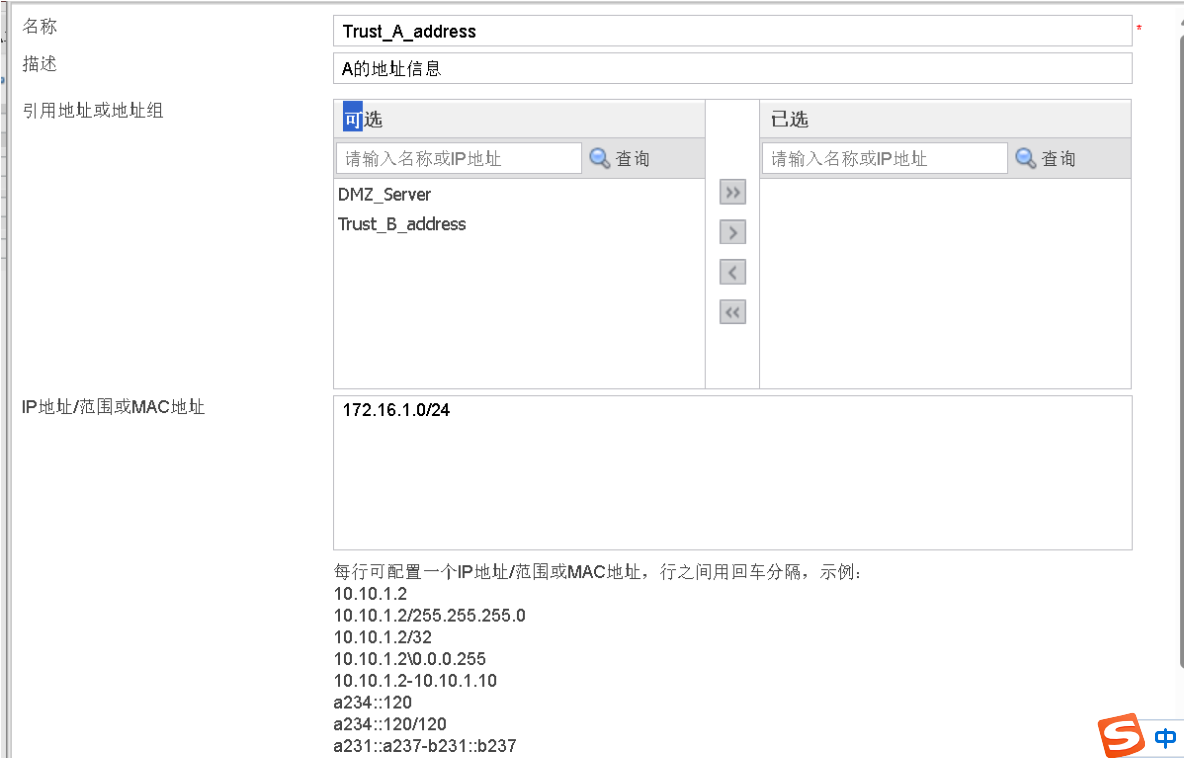

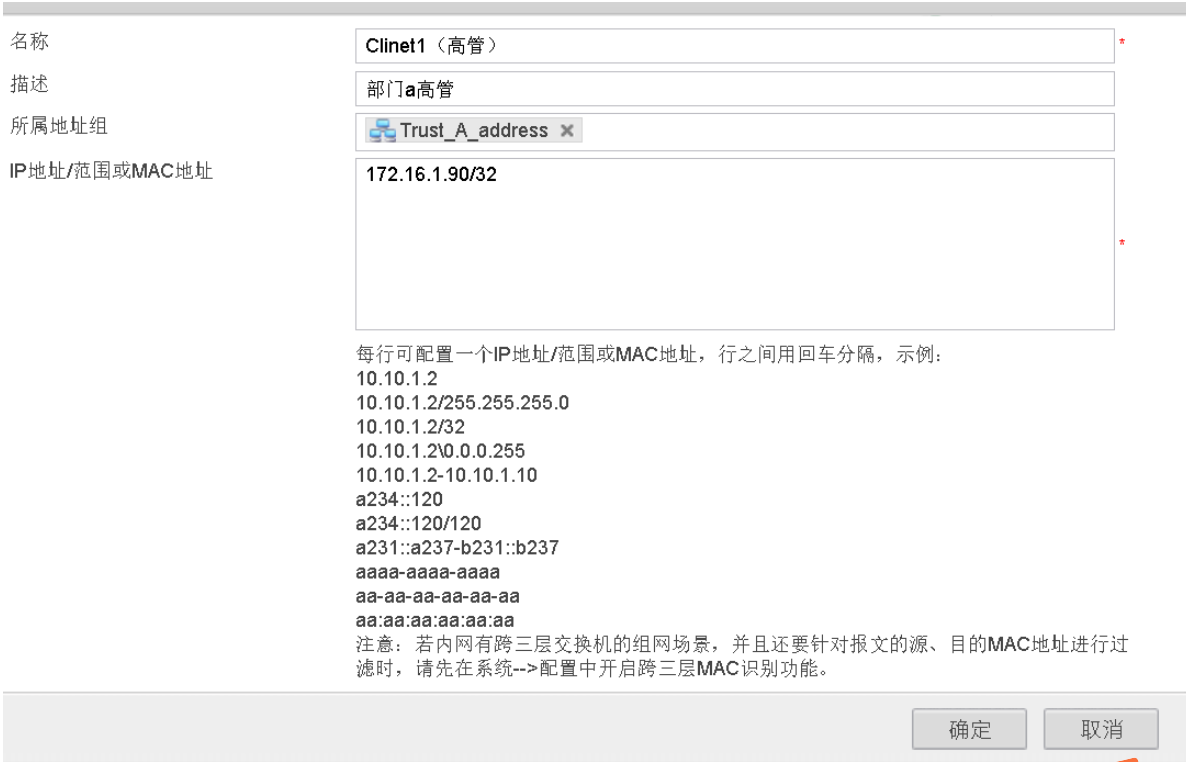

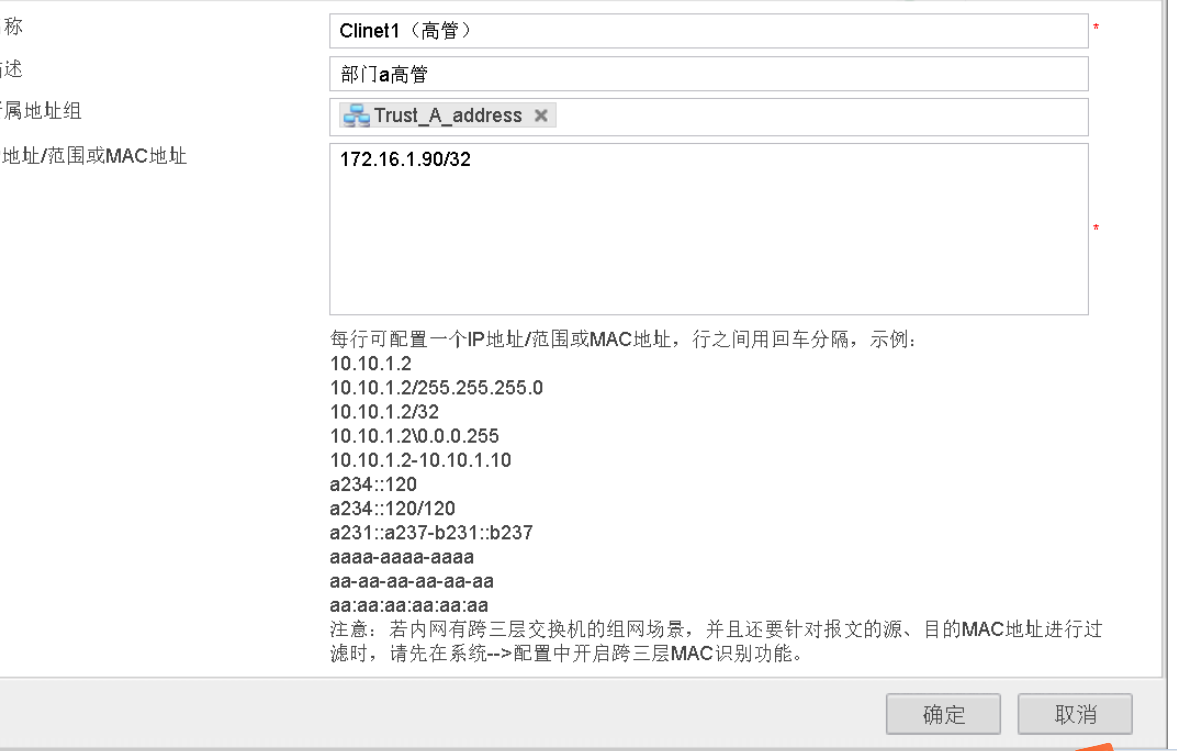

四、地址信息

其他均与该操作一致

五、管理员

为FW配置一个配置管理员。要求管理员可以通过Telnet登录到CLI界面对FW进行管理和维护。FW对管理员进行本地认证。

在1.1接口上开启telnet功能

[FW]telnet server enable

[FW]user-interface vty 0 4

[FW-ui-vty0-4]protocol inbound telnet

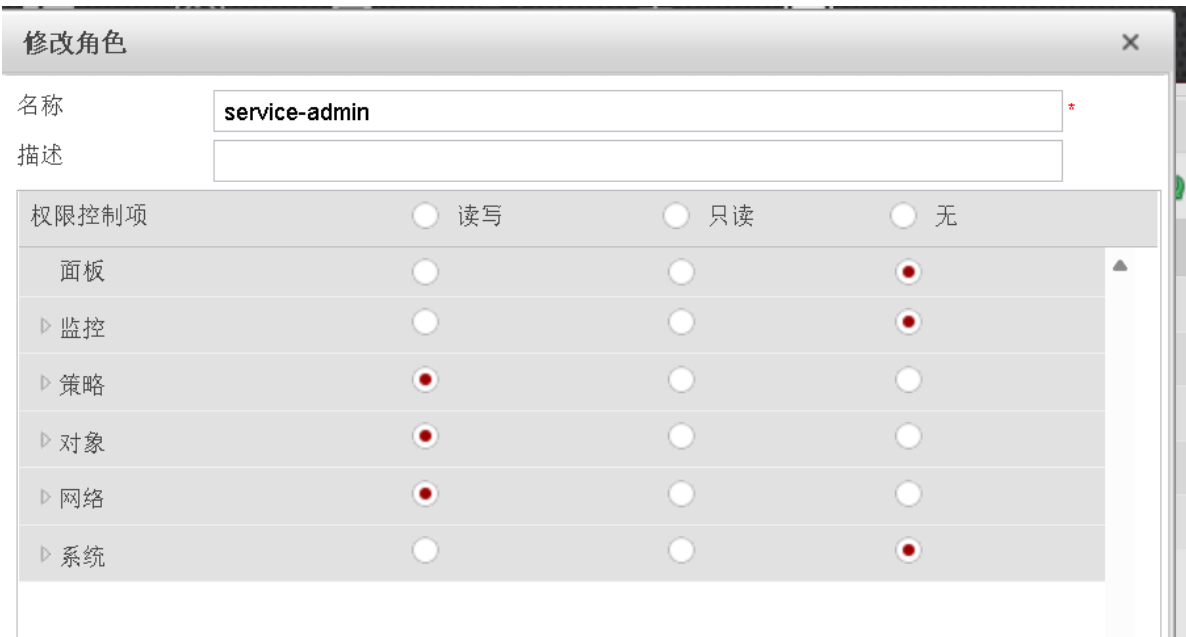

创建管理员角色

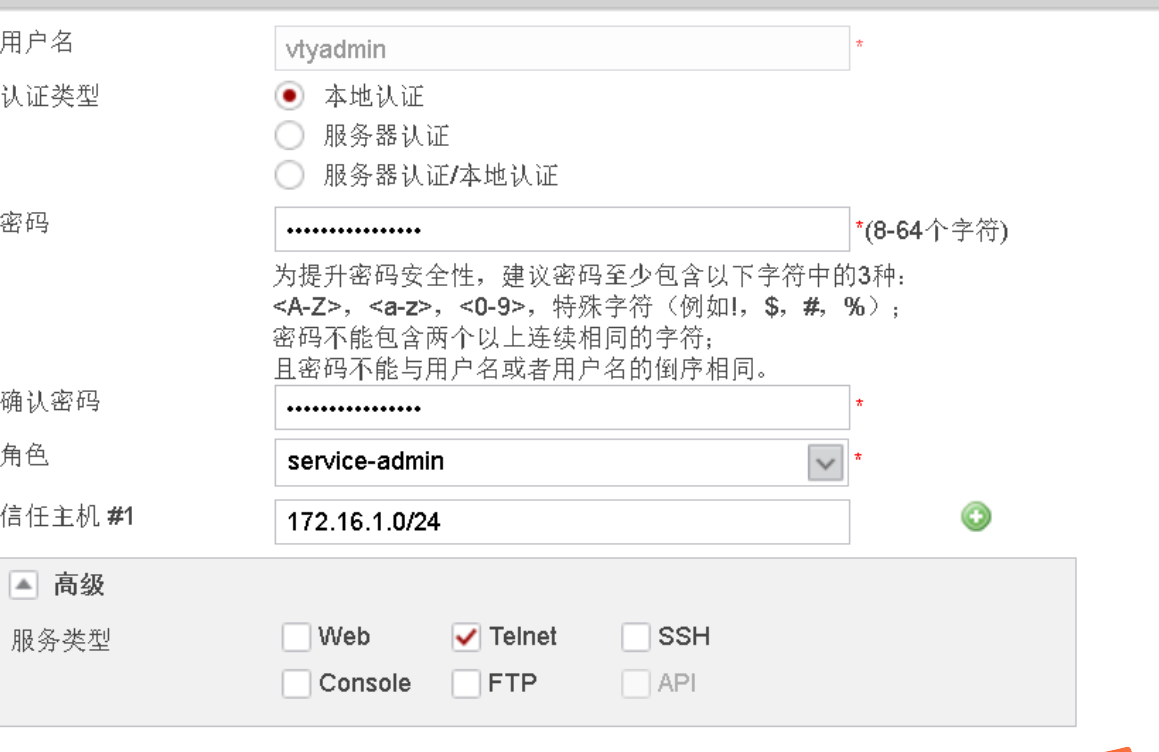

创建管理员

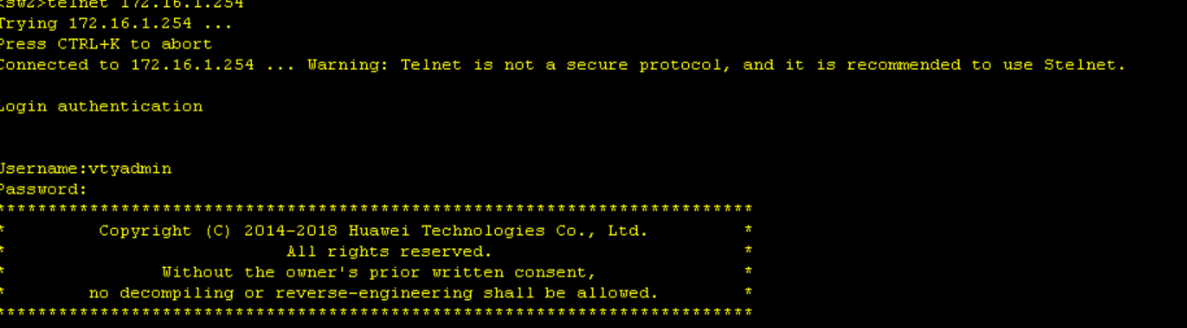

测试

[sw2]interface Vlanif 10

[sw2-Vlanif10]ip add 172.16.1.10 24

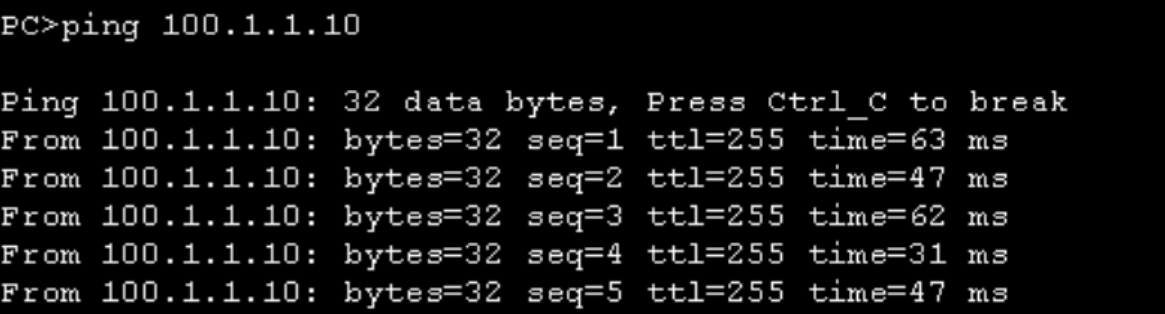

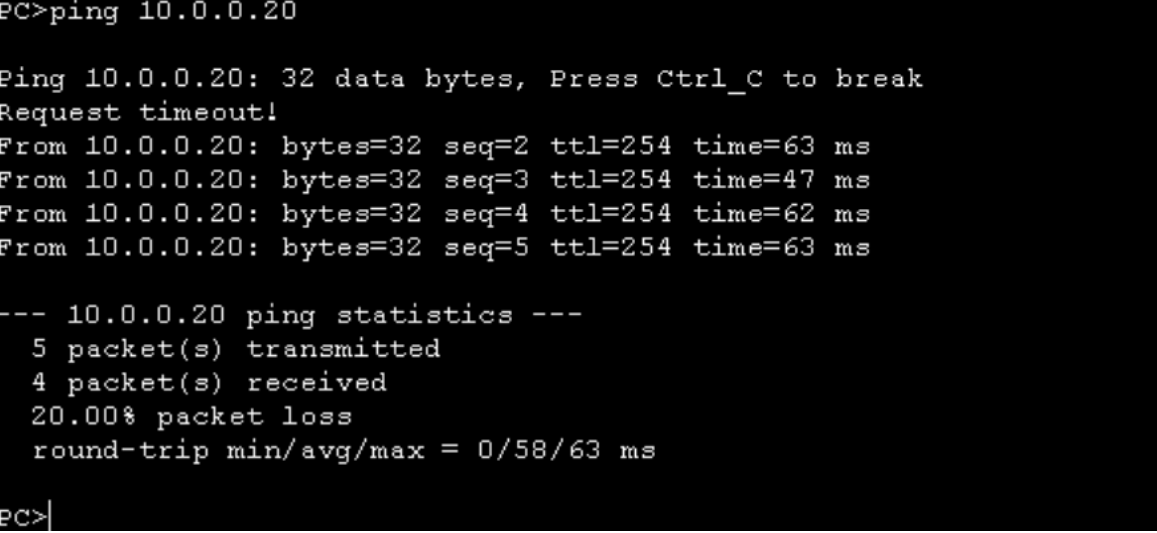

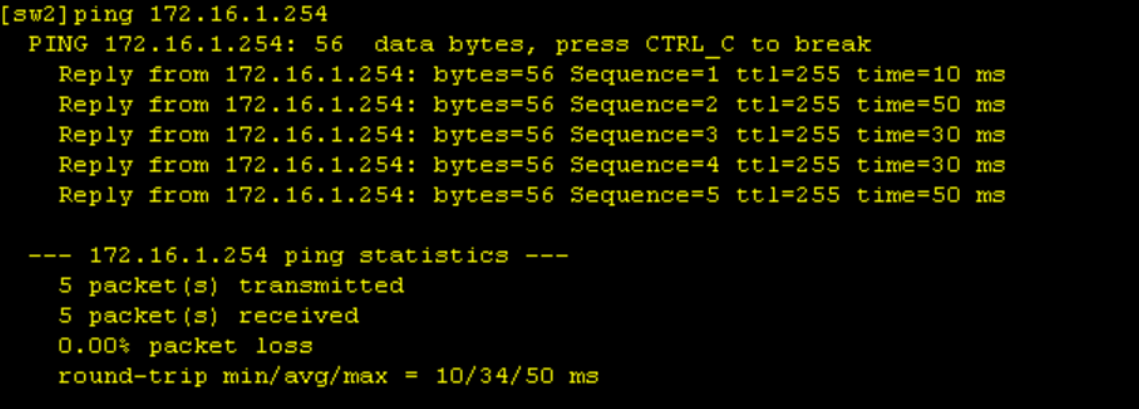

做完这两条命令，用sw2ping防火墙看是否可以通

ping通后在进行管理员账号的测试

可在该界面用命令测试刚才的权限，用完后需将vlanif 10 的配置删除

六、用户认证配置

要求：

1、部门A分为运维部、高层管理、财务部；其中，财务部IP地址为静态IP。高管地址DHCP固定分配。

2、部门B分为研发部和市场部；研发部IP地址为静态IP

3、新建一个认证域，所有用户属于认证域下组织架构

4、根据下表信息，创建企业组织架构

5、用户密码统一为admin@123

6、首次登录必须修改密码

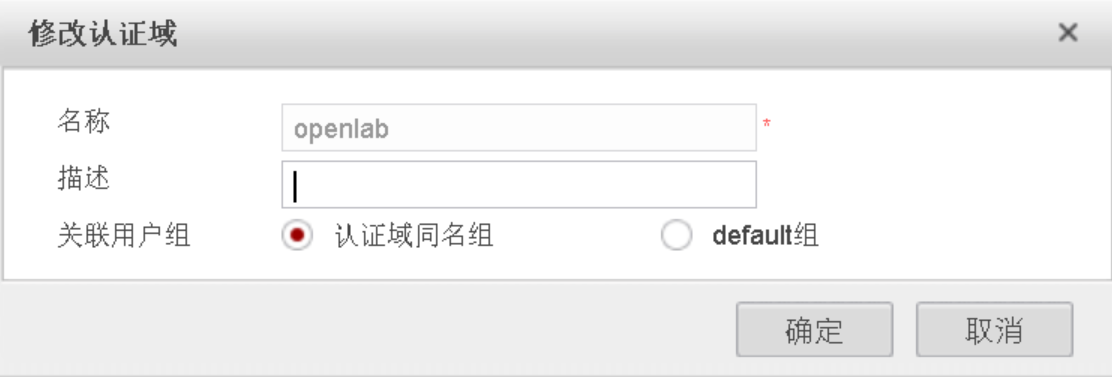

认证域

用户组

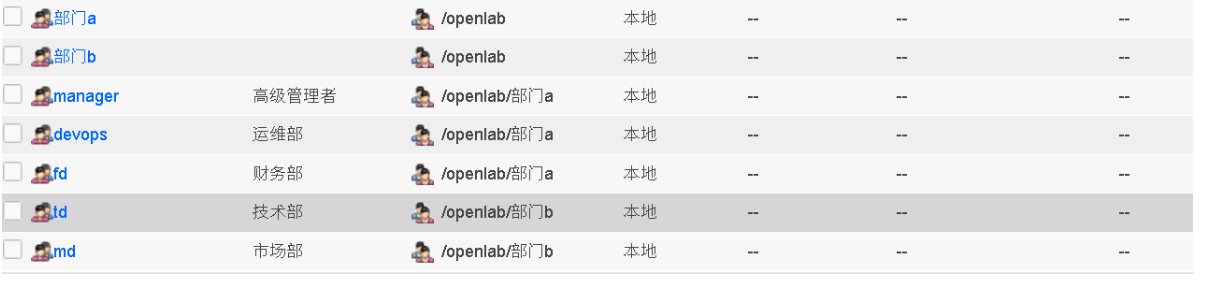

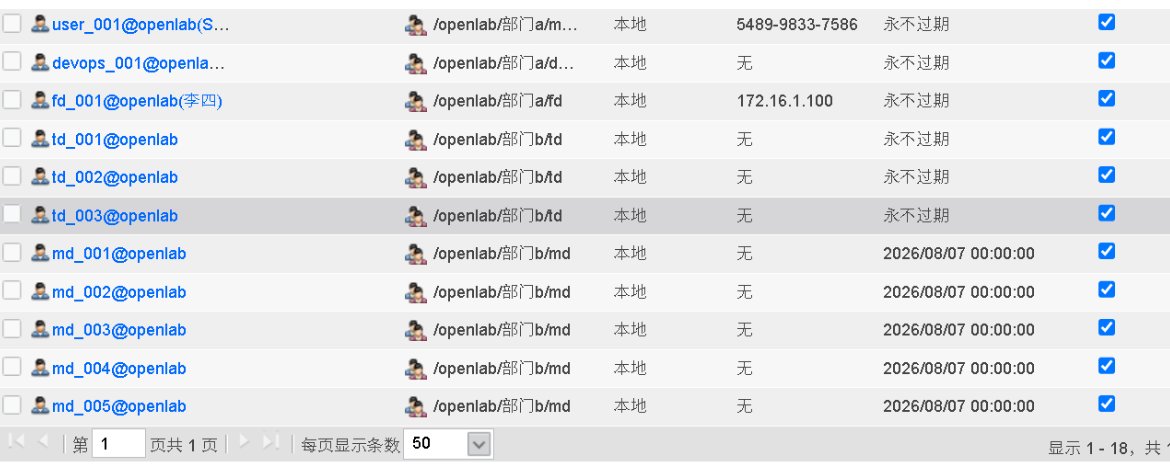

用户

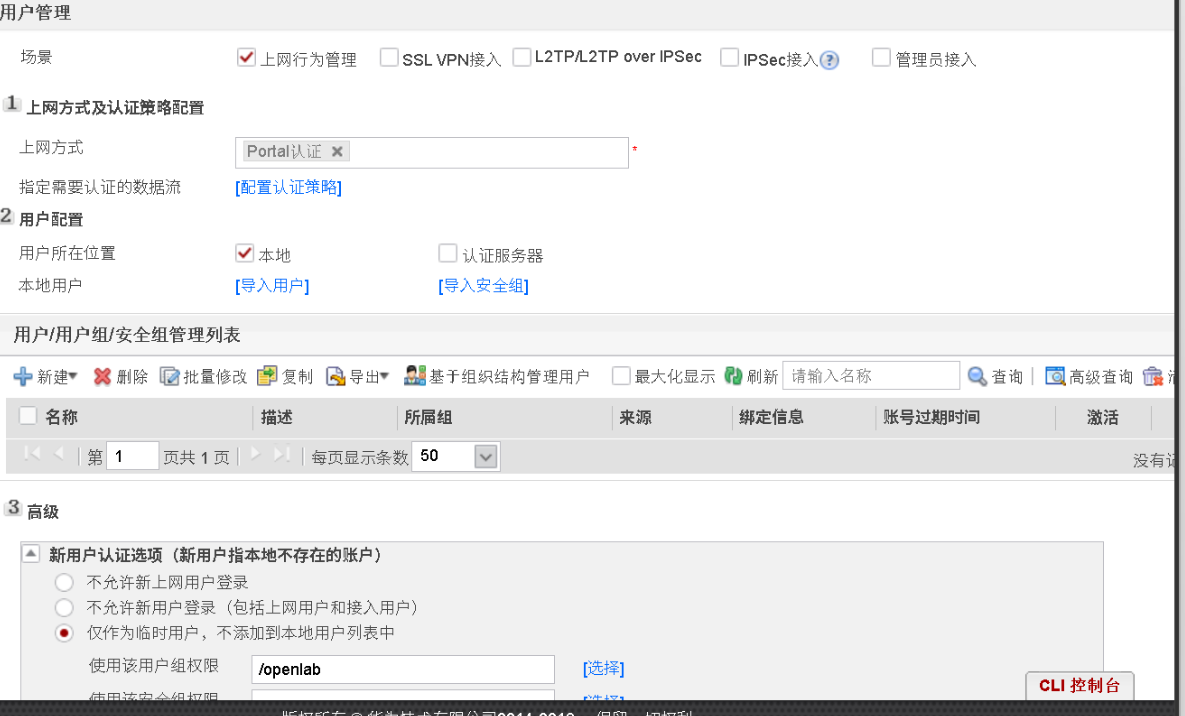

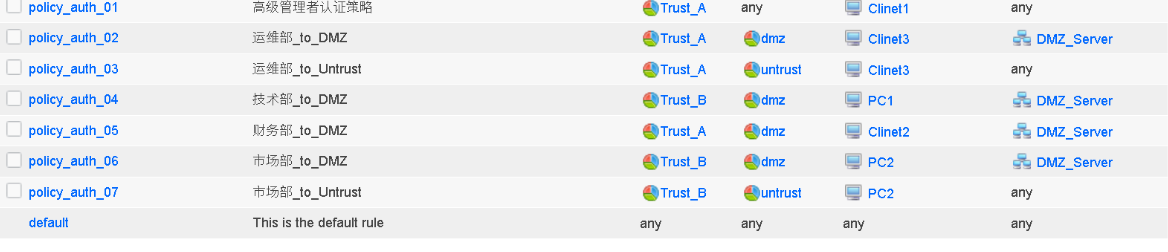

认证策略

1、高级管理者访问任何区域时，需要使用免认证。

2、运维部访问DMZ区域时，需要进行Portal认证。

3、技术部和市场部访问DMZ区域时，需要使用匿名认证。

4、财务部访问DMZ区域时，使用不认证。

5、运维部和市场部访问外网时，使用Portal认证。

6、财务部和技术部不能访问外网环境。故不需要认证策略

测试

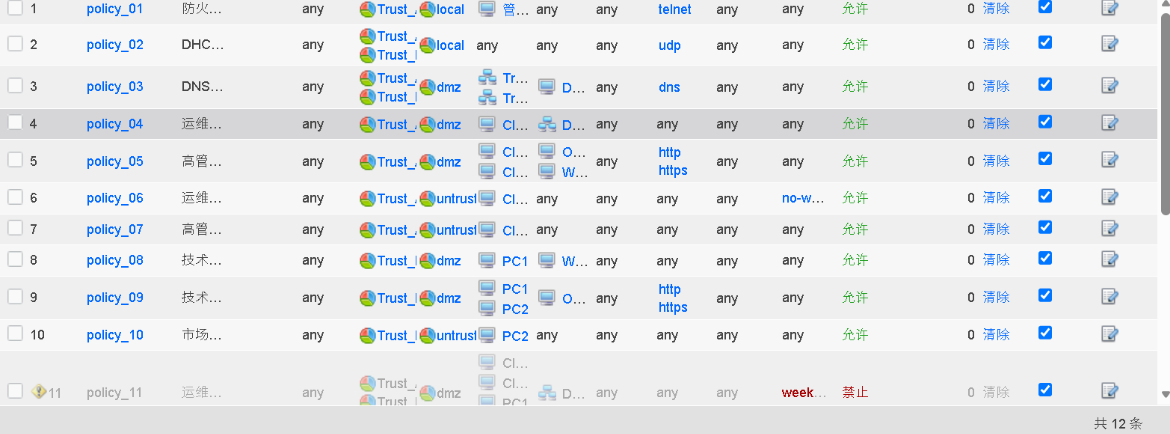

七、安全策略配置

1、配置Telnet策略

2、配置DHCP策略

3、配置DNS策略

4、部门A中分为三个部门，运维部、高管、财务。

a.运维部允许随时随地访问DMZ区域，并对设备进行管理；

b.高管和财务部仅允许访问DMZ区域的OA和Web服务器，并0且只有HTTP和HTTPS权限。

c.运维部允许在非工作时间访问互联网环境

d.高管允许随时访问互联网环境

e.财务部任何时间都不允许访问互联网环境

5、部门B分为两个部门，技术部和市场部

a.技术部允许访问DMZ区域中的web服务器，并进行管理

b.技术部和市场部允许访问DMZ区域中的OA服务器，并且只有HTTP和HTTPS权限。

c.市场部允许访问互联网环境

6、每周末公司服务器需要检修维护，允许运维部访问；即，每周末拒绝除运维部以外的流量访问DMZ区域。

7、部门A和部门B不允许存在直接访问流量，如果需要传输文件信息，则需要通过OA服务器完成。---依靠默认规则拒绝
