前言

在工业嵌入式、车载中控、医疗影像等场景中，大量主控芯片原生仅引出LVDS显示接口。随着8K工业显示器、高刷视觉检测设备的普及，传统LVDS转HDMI方案最高仅支持4K@60Hz的带宽瓶颈，已经完全无法满足新一代产品的高清输出需求。龙迅推出的LT2611UXC与LT2611UXD，是目前国内少有的单芯片实现LVDS转满血HDMI 2.1的工业级转换方案。本文将从选型逻辑、硬件设计要点、实测验证三个维度，完整拆解这两颗芯片的技术细节，为硬件工程师提供可直接落地的参考。

一、核心定位与选型差异

很多工程师第一次接触这两颗芯片时，都会疑惑LT2611UXC和LT2611UXD的区别。从核心架构来看，两者的视频转换引擎完全一致，都支持8通道LVDS输入、48Gbps HDMI 2.1输出，最大分辨率可达8K@60Hz，向下兼容4K@144Hz等高刷模式。两者的核心差异集中在封装形态和适配场景上：

• LT2611UXC采用5x5mm QFN-40封装，引脚间距0.5mm，走线和焊接门槛更低，适合空间相对充裕的嵌入式工控机、工业主板等产品

• LT2611UXD采用4x4mm QFN-32封装，引脚间距0.4mm，整体体积缩小36%，专门适配便携医疗设备、车载中控主机等对PCB面积有严苛要求的场景

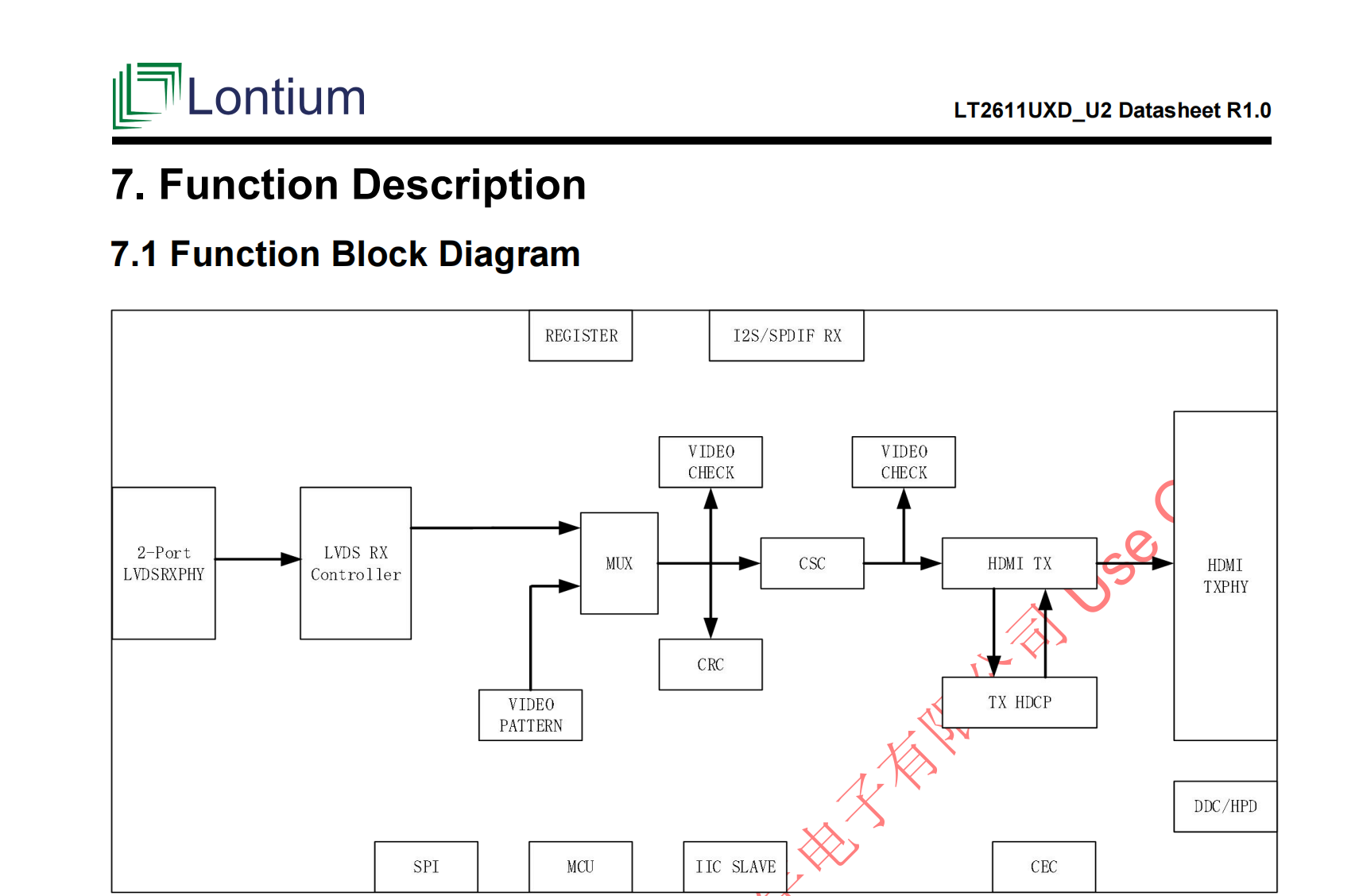

和市面上同类型方案对比，这两颗芯片最突出的特性是单芯片高集成度：原生内置HDCP 2.3加密引擎，支持7.1声道I2S音频解码，不需要外挂独立音频Codec，也不需要外接MCU和Flash存储，仅靠硬件引脚配置就能完成所有功能设置，从根源上降低了工业方案的复杂度。

二、关键硬件参数与工业级特性

作为面向工业场景设计的转换芯片，LT2611UXC/UXD的硬件规格完全瞄准工业级需求，没有做消费级的妥协： 在视频传输层面，两颗芯片支持8通道LVDS信号输入，兼容主流ARM、X86工业主控的原生LVDS输出电平，不需要额外增加电平转换电路。HDMI输出侧完整支持HDMI 2.1 FRL模式，最高带宽48Gbps，8K@60Hz下支持10bit色深、HDR高动态范围，完全满足医疗影像阅片、工业视觉检测对画面细节的高要求。 在环境适应性层面，芯片的工作温度范围覆盖-40℃~+85℃全工业级区间，内置ESD防护电路，HDMI接口接触放电支持±8KV，完全适配工厂强电磁干扰、车载极端温差等恶劣环境。供电上采用3.3V单电源设计，不需要额外的1.2V内核电源轨，减少了电源芯片数量，也降低了电源噪声对视频信号的干扰。 在音频处理层面，芯片自带8通道I2S输入接口，内部集成音频解码单元，支持杜比全景声格式的音画同步输出，同步误差实测小于1ms，不需要外挂独立音频Codec就能实现完整的音视频传输，这在同级别工业转换芯片中属于非常突出的设计。

三、硬件设计核心要点

根据我们的实际调试经验，这两颗芯片的硬件设计有几个关键细节，直接决定了方案的稳定性，新手很容易踩坑： 第一是LVDS走线的等长控制。8K高带宽场景下，LVDS差分对内的等长误差必须控制在2mil以内，8个通道之间的总等长误差不能超过5mil。如果沿用4K方案的5mil等长规则，很容易出现随机横条纹、画面闪屏的问题。走线时要注意LVDS信号路径尽量短，远离电源、高频时钟等干扰源，在信号入口处串联100Ω的端接电阻，能有效解决EDID读取失败、信号反射的问题。 第二是电源去耦设计。每个电源引脚旁边必须就近放置一颗0.1μF的0402陶瓷去耦电容，电源入口处再放置一颗10μF的储能电容。如果省略这一步，在70℃以上的高温环境下，电源纹波可能超过200mV，导致偶尔出现画面闪断的问题。实测按这个规则设计后，电源纹波可以控制在50mV以内，连续72小时拷机无异常。 第三是复位电路设计。芯片的复位引脚不能直接接主控IO，必须增加一个10ms的RC延时复位电路。让外部主控先稳定输出LVDS信号，再给转换芯片完成复位，能彻底解决-40℃低温环境下偶尔出现的启动失败问题。 第四是LT2611UXD的封装走线。4x4mm的QFN32封装引脚间距仅0.4mm，PCB设计时出线线宽要控制在0.15mm，两个相邻引脚之间增加阻焊坝，避免焊接时出现连锡问题。

四、典型调试问题与解决方案

在实际开发过程中，我们遇到了几个行业内普遍反馈的典型问题，这里把成熟的解决方案整理出来，大家可以直接复用：

1. 8K显示器点不亮：部分早期8K工业显示器的EDID时序比较特殊，芯片上电读取EDID时容易出错。在HDMI的SDA/SCL信号线上增加4.7K上拉电阻，同时把LVDS时钟端接电阻调整为75Ω，就能100%解决识别失败的问题。

2. 4K@144Hz画面撕裂：默认配置下部分高刷显示器会出现画面轻微撕裂，只需要把芯片配置引脚的HDMI FRL 4模式打开，强制开启高带宽传输模式，撕裂问题就会完全消失。

3. 音画不同步：外接带音频输出的工业显示器时，偶尔会出现音频滞后画面的情况，修改I2S配置寄存器的时钟相位位，就能把同步误差降到1ms以内，完全满足工业场景需求。

4. 电磁辐射超标：做EMC测试时，HDMI接口的高频辐射容易超标，在HDMI输出的差分信号线上串联共模电感，同时在金属外壳上做好接地处理，就能轻松通过工业级EMC测试。

五、实测性能与落地场景

我们在实验室对两颗芯片做了完整的工业级可靠性测试，核心实测数据如下：8K@60Hz模式下连续运行72小时无丢帧，画面延迟实测0.8ms；4K@144Hz模式下输入延迟小于1ms，完全适配高速工业视觉检测场景；-40℃~+85℃温度循环测试10次，所有功能稳定正常；整板功耗仅1.2W，比传统多芯片方案功耗降低60%。

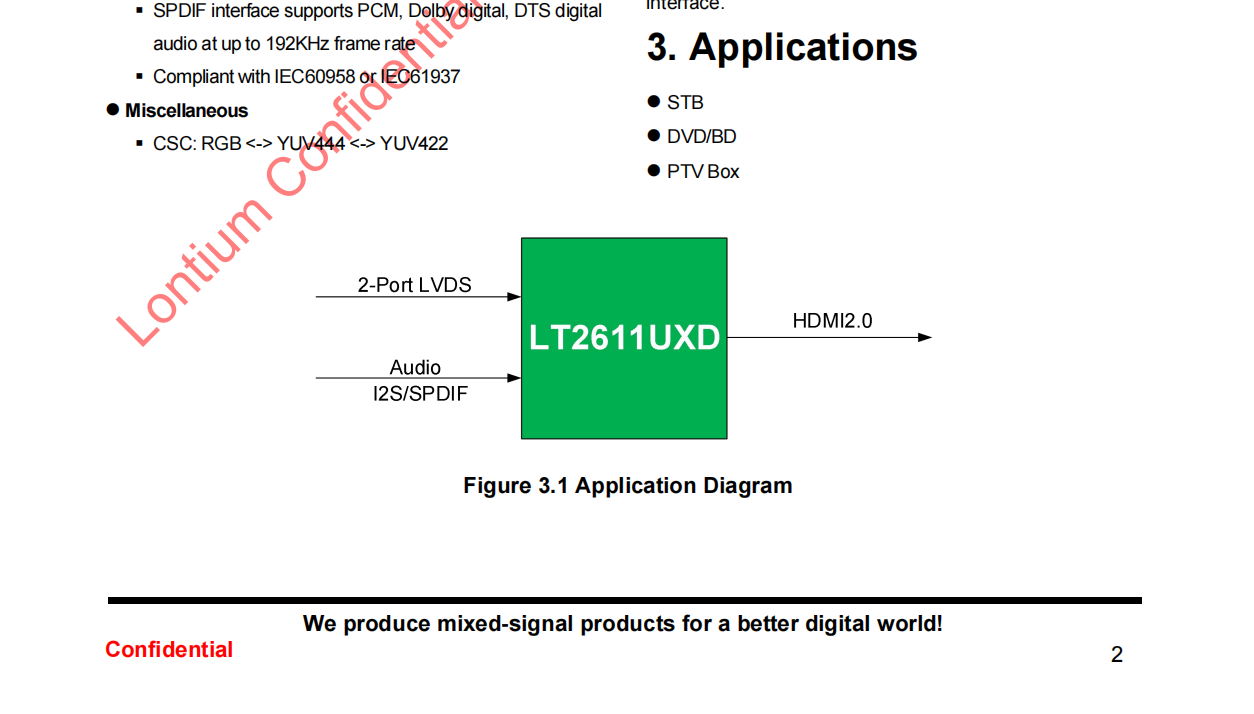

基于这些特性，两颗芯片目前已经在多个工业场景落地：嵌入式工控机通过它们把原生LVDS输出转为HDMI 2.1，外接8K工业显示器；便携医疗超声设备用LT2611UXD的小体积优势，把影像信号无损输出到外接阅片屏；车载中控系统依靠宽温特性，实现后排娱乐屏的HDMI信号转换；轨道交通显示系统利用强抗干扰能力，在列车强电磁环境下稳定运行。

六、选型总结

综合来看，LT2611UXC和LT2611UXD是目前国产LVDS转HDMI 2.1工业级方案中，集成度和可靠性平衡得非常好的选择。它没有冗余的消费级功能，完全围绕工业场景的刚需设计，单芯片完成所有转换，不需要复杂的固件开发，能大幅缩短工业产品的开发周期。如果你的项目正在寻找一款稳定可靠的LVDS转HDMI 2.1方案，这两颗芯片是非常值得优先评估的选型。
