描述

LMD9253是一款4通道、14位、80/125MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率可高达125 MSPS，具有杰出的动态性能与低功耗特性，适合要求小尺寸封装的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道，禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，旨在尽可能提高灵活性、降低系统成本，例如可编程输出时钟、数据对齐以及生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

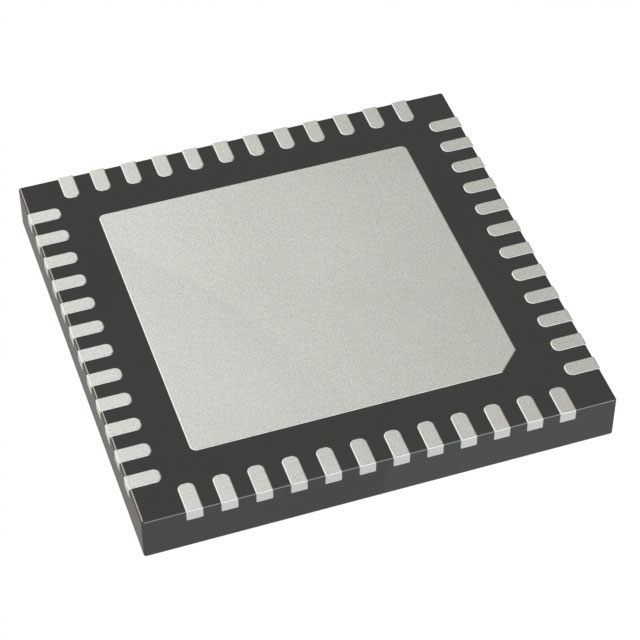

LMD9253采用符合RoHS标准的48引脚LFCSP封装。额定温度范围为−40°C至+85°C工业温度范围。

关键特性

■ 1.8V模拟电源供电
■串行LVDS(ANSI-644,默认),低功耗，缩小
范围选项(类似于IEEE 1596.3)
■低功耗：每通道144 mw(125MSPS)
■ SNR(125MSPS,2Vp-p输入范围):
◆ 75.1 dBFS(9.7MHz输入)
◆ 73.2 dBFS(70MHz输入)
■ SFDR(125MSPS,2Vp-p输入范围):
◆ 92 dBc(9.7MHz输入)
◆ 88 dBc(70MHz输入)
■ SINAD(125MSPS,2Vp-p输入范围):
◆ 74.9 dBFS(9.7MHz输入)
◆ 73dBFS(70MHz输入)
■ DNL:-0.5/+0.5 LSB(125MSPS)
■ INL:-1.6/+1.6 LSB(125MSPS)
■输入电压范围：2.0Vp-p
■  工作温度范围：40°℃至+85℃
■采用48pin LFCSP封装方式

应用场景

LMD9253广泛应用于多个行业及多款产品，包括：
■  医疗超声和MRI
■  高速成像
■多模式数字接收器
■ /Q解调系统
■智能天线系统
■  仪器仪表
■  雷达/LIDAR
■  数据采集卡
