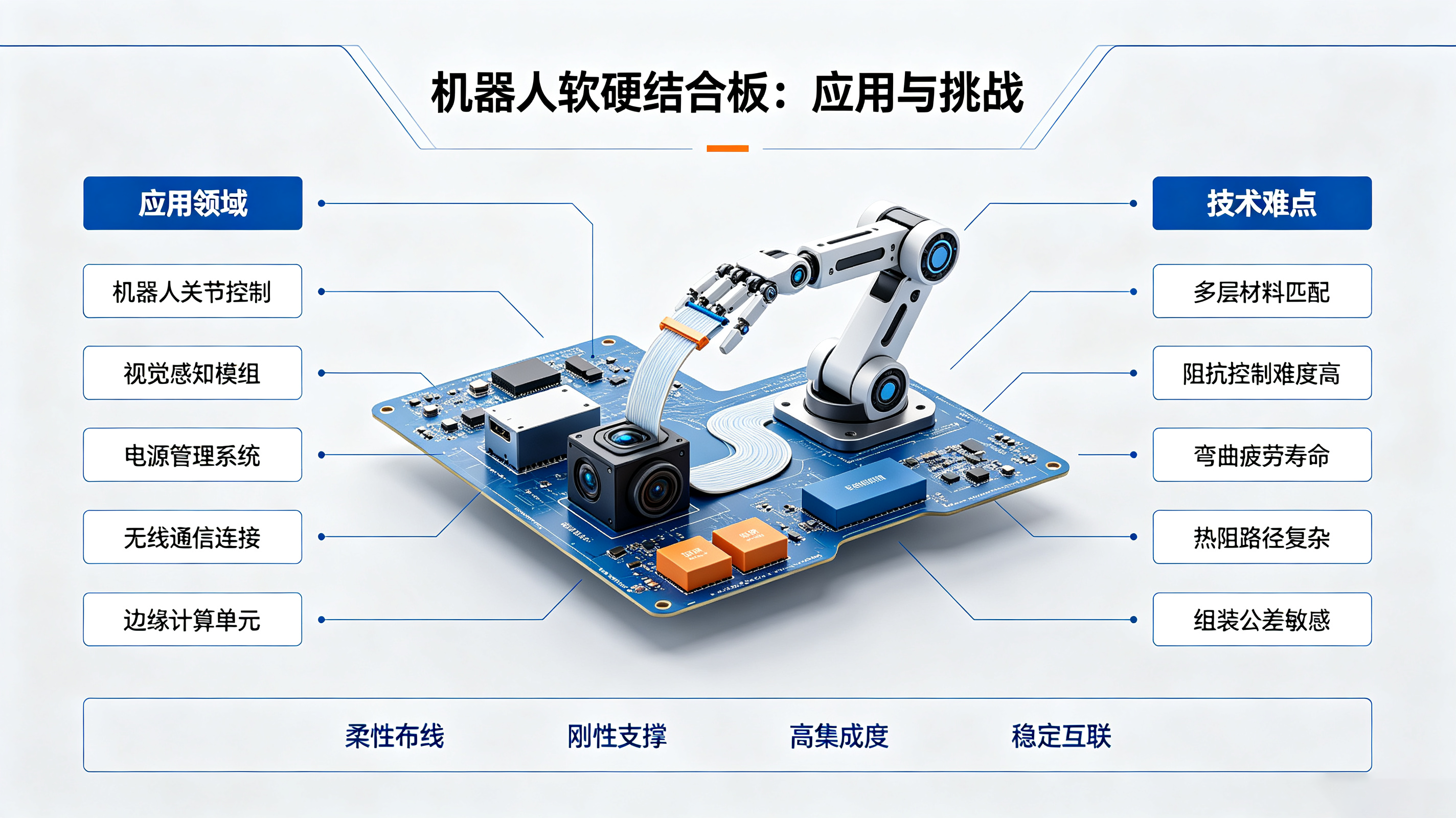

软硬结合板（Rigid-Flex PCB）将刚性PCB的机械支撑能力与柔性电路的弯折灵活性融为一体，在机器人领域扮演着关键的互连角色。以下从应用和技术难点两个维度进行详细解析。

一、主要应用领域

1. 关节控制与运动模组
   机器人机械臂关节是软硬结合板最核心的应用场景。关节部位需要反复弯折运动，传统线束和连接器容易疲劳失效，而软硬结合板的柔性区域可以承受数万乃至十万次以上的动态弯折，同时刚性区域承载电机驱动芯片和控制电路。人形机器人单台用量可达40-70片FPC，对信号传输密度和可靠性要求极高。
   2.传感器模组连接
   机器人搭载的各类传感器（力矩传感器、编码器、IMU惯性测量单元等）需要与主控板进行高速信号传输。软硬结合板通过三维立体布线，在狭小空间内实现传感器到控制板的可靠连接，同时具备EMI/EMC电磁屏蔽能力，保障信号完整性。
   3.摄像头与AI视觉模块
   机器人的视觉系统（如深度摄像头、环视摄像头、3D感知模组）内部空间紧凑，软硬结合板可替代传统线缆连接镜头对焦、防抖和图像传感器，实现轻量化和三维适配。
   4.动力系统与BMS
   机器人电池管理系统（BMS）排线、动力分配线路等场景，软硬结合板可在有限空间内完成大电流传输与信号采集的集成布线。
   5.医疗与特种机器人
   医疗手术机器人、植入式设备对可靠性和洁净度要求严苛，软硬结合板可提供超薄设计（厚度低至0.1mm）和生物相容性涂层，满足精密医疗场景需求。

二、核心技术难点

1. 层压工艺——最核心的技术壁垒
   层压是将刚性层（FR-4）和柔性层（PI）通过粘接片压合为一体的关键工序，也是技术难度最高的环节：
   (1)CTE（热膨胀系数）差异：刚性材料与柔性材料、铜箔的膨胀系数差异巨大，高温压合时产生内应力，冷却后易导致翘曲、分层或线路断裂。
   (2)温度/压力/时间曲线控制：需精确控制升温速率、高温平台（通常170-200°C以上）、保温时间和降温速率，以及分段压力控制（低压流胶→高压固化→保压冷却），任何参数偏差都可能导致固化不良或材料损伤。
   (3)真空环境要求：必须排出气体，避免分层、气泡和树脂填充不足，尤其在刚柔过渡区。
   2.刚柔界面结合力
   刚性FR-4与柔性PI之间的粘接可靠性是产品寿命的核心：
   (1)PI基材表面光滑、化学惰性强，与镀层/粘接片的结合力天然较弱，需通过等离子体刻蚀等表面活化处理提升结合力。
   (2)粘接片树脂必须充分流动并填充刚柔过渡区的复杂几何结构，形成无空洞、无分层的致密连接。
   3.孔金属化难题
   贯穿刚柔区域的通孔金属化是另一大技术堡垒：
   (1)化学药水对刚性玻纤布（需强力去钻污）和柔性PI（易被强碱攻击）的反应截然不同，需找到平衡点。
   (2)PI表面惰性，活化处理困难，沉铜和电镀铜在PI孔壁上的均匀性和致密性难以保证。
   (3)由于CTE差异，金属化孔在热循环中孔铜容易开裂（Barrel Cracking），电镀铜的延展性和厚度控制至关重要。
   4.动态弯折可靠性
   机器人关节要求FPC在-40°C至85°C宽温环境下承受十万次以上反复弯折：
   (1)走线必须垂直于弯曲轴，避免沿弯曲方向布线，且弯曲区域不同层线路不能重叠（防止"I型梁"结构断裂）。
   (2)必须使用压延铜箔（而非电解铜箔），配合加厚覆盖膜与封边胶工艺。
   (3)最小弯折半径需大于板厚的6倍，否则铜箔易断裂。
   5.高密度信号完整性
   随着机器人自由度提升，单台设备对FPC的信号密度要求越来越高：
   (1)高速信号传输对阻抗控制精度要求极高，差分对需对称布置，防止弯折时阻抗突变。
   (2)线宽/线距已进入3/3mil（约75μm）时代，对蚀刻均匀性和对准精度提出严苛要求。
   (3)EMI/EMC设计需要专门的屏蔽方案，降低多通道信号间的串扰。
   6.外形加工与测试
   (1)铣边加工：刚柔结合处的CNC切割极其困难，刀具路径需避开脆弱区域，柔性部分需特殊治具（如真空吸附）固定，防止振动变形和分层。
   (2)测试验证：需定制3D测试治具，进行弯曲疲劳测试、热循环测试（-55°C~+125°C）、湿热老化测试等，测试成本远高于普通PCB。

三、成本与挑战总结
软硬结合板成本通常比纯刚性板高300%-500%，主要源于PI基材价格是FR-4的5-8倍、工艺复杂度高（良率约70%-85%）以及测试成本高昂。 但随着机器人行业向高自由度、轻量化和智能化方向快速发展，软硬结合板正从高端定制方案逐步走向规模化应用，预计到2030年全球渗透率将从当前15%提升至30%以上。
