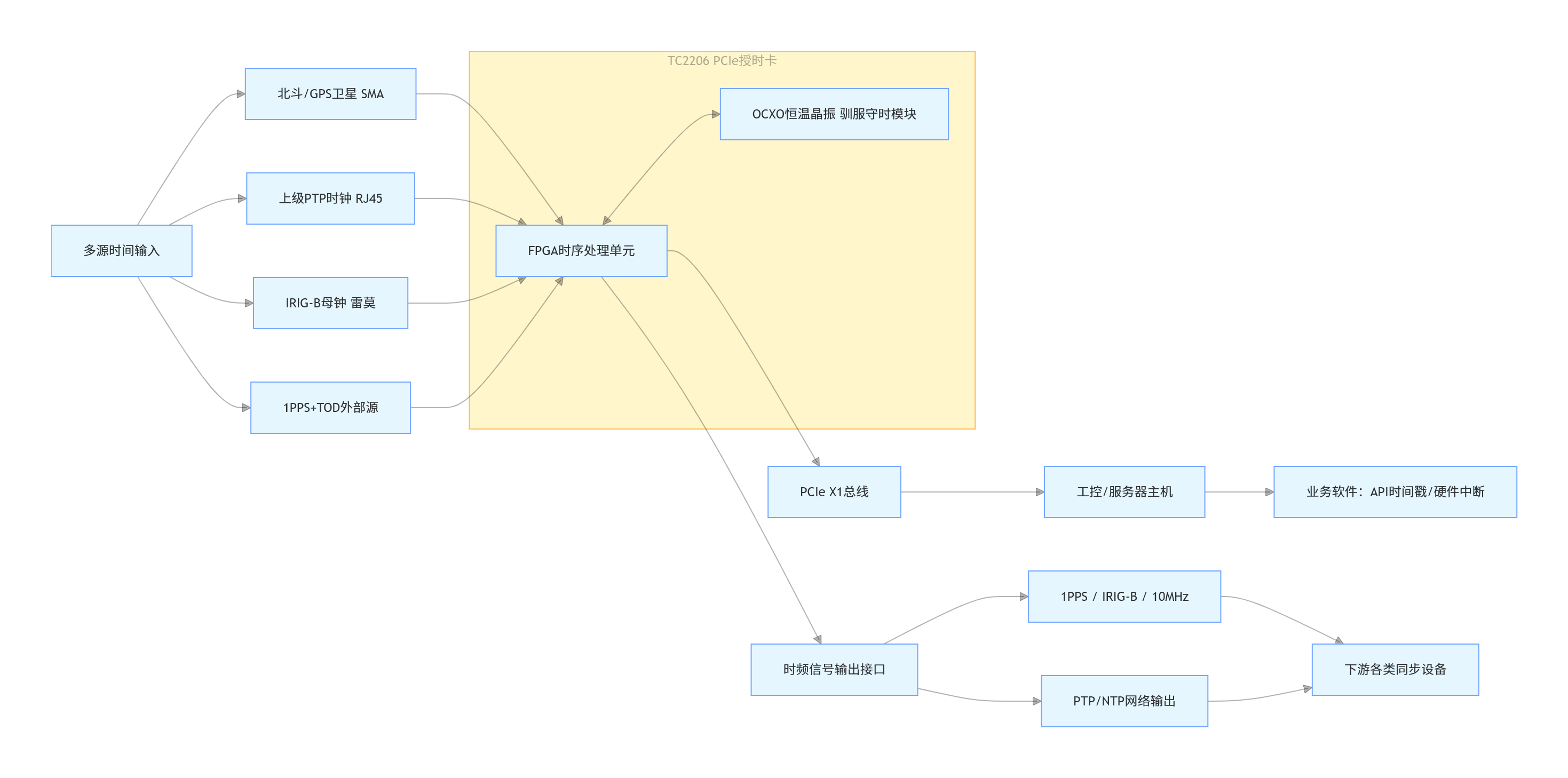

一、工作原理

多源时间基准采集（输入层）

板卡硬件接口并行接收多路标准时间源，硬件 FPGA 同步解析信号，内置优先级策略自动选源、故障无缝切换：

• 卫星 GNSS输入（SMA）：北斗 B1+GPS L1 双模接收机，输出 1PPS 秒脉冲 + NMEA ZDA时间语句，同步精度≤30ns，溯源UTC 国际标准时间；
• PTP IEEE1588v2（RJ45/SFP）：支持 E2E/P2P模式，背靠背精度＜100ns，可做PTP 主 / 从；
• IRIG-B 码（雷莫 RS422）：兼容 IEEE1344/GJB2991A工业时统标准；
• 1PPS+TOD（雷莫）：TTL 秒脉冲 + RS232 串口时间报文，外部时钟设备接入。

恒温晶振驯服与守时核心（时频校准层）
板卡内置恒温晶振 OCXO，卫星 / PTP/B 码作为外部参考源持续校准晶振频率相位：

• 外部参考正常：DPLL 数字锁相环实时比对 1PPS 相位，DAC 微调晶振，把本地时钟对齐 UTC，消除晶振漂移；
• 外部源全部中断（失锁）：进入Holdover 守时模式，依靠已驯服的高稳晶振独立维持高精度时间，长时间不产生大幅误差，保障主机不间断授时；
• 多源冗余逻辑：任意一路参考源断连，FPGA 自动切换至备用有效时间源，无系统断时。

PCIe 总线主机同步（对内授时核心）
通过 PCIe Gen2 高速总线直连 CPU，硬件直接同步主机底层时钟，区别于传统 NTP 网络软件授时：

• FPGA 生成纳秒级硬件时间戳，绕过操作系统调度延迟，同步整机系统时间，整机同步精度≤30ns；
• 提供 4路独立周期中断（100us~10000s 可调）、4 路定时闹钟中断，上层业务软件可调用 API 获取精准硬件时间戳；
• 配套驱动、SDK适配 Windows/Linux/ 国产麒麟，支持网页端远程配置、固件在线升级。

多路标准时频信号输出（对外授时分发）
板卡挡板集成多路标准化时频输出，可作为本地小型主时钟给周边设备同步：

• 1PPS TTL 脉冲（SMA）、可调脉宽、±1000ns 移相；
• IRIG-B RS422 时码、RS232 TOD 时间报文；
• 10MHz 正弦基准频率源；
• 双路 PTP/NTP 网口，向下游设备提供 1588、NTP 时间服务。

三、典型应用场景

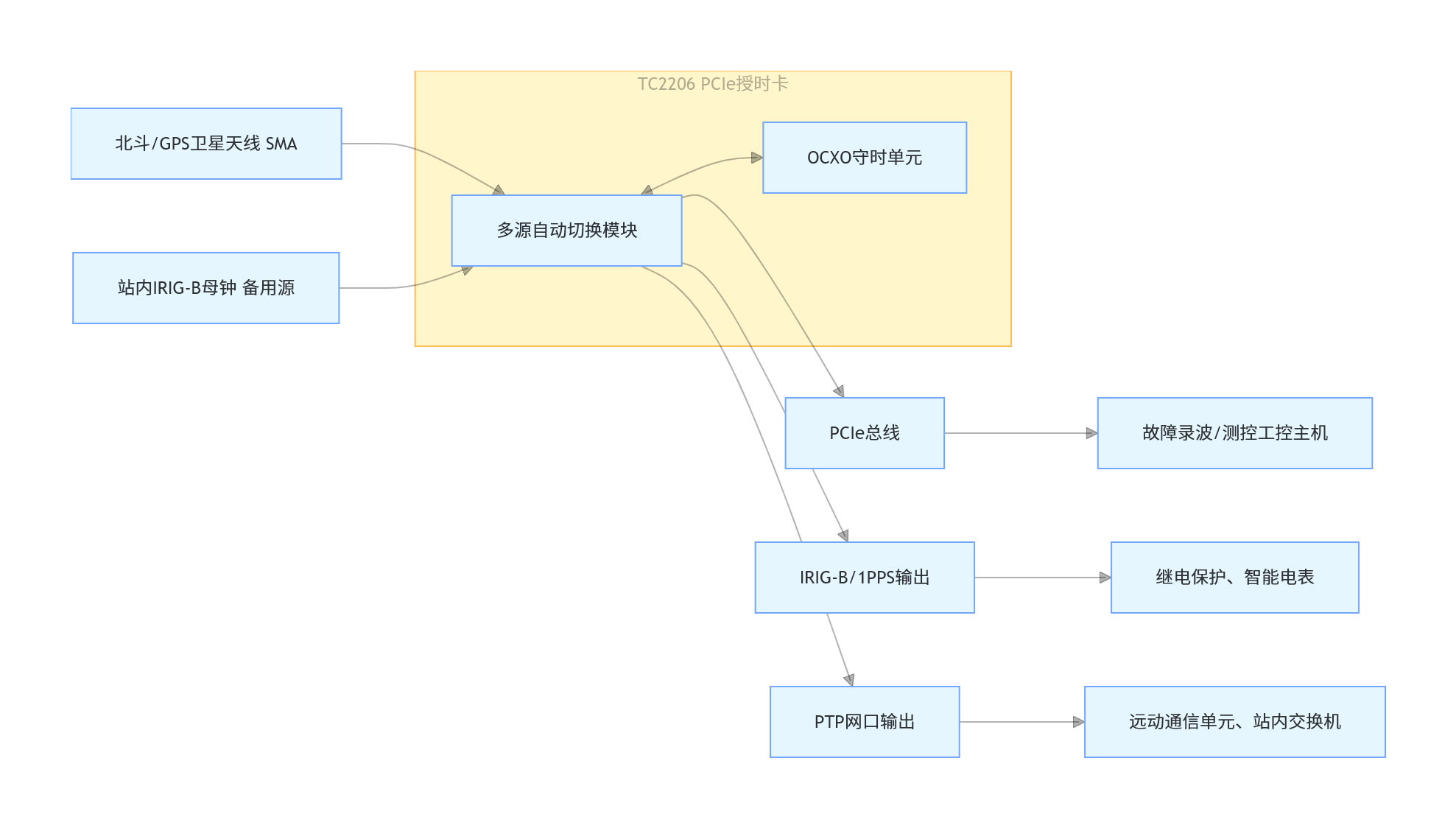

电力变电站 / 智能电网测控服务器
变电站保护装置、故障录波、测控主机要求≤100ns 时间同步，故障录波时序统一用于事故溯源；机房配备北斗卫星天线 + 上级 IRIG-B 时统机柜，需冗余守时，7×24 小时不间断运行。
授时卡发挥作用

• 北斗卫星主授时，卫星信号被墙体遮挡时自动切站内 IRIG-B 母钟；
• 断卫星 / 母钟后 OCXO 恒温晶振长时间守时，录波不会丢失时序；
• 硬件纳秒级时间戳，多台录波设备时序完全统一，电网故障精准定位；
• 输出 1PPS/B 码给周边电力二次设备，整站时间统一。

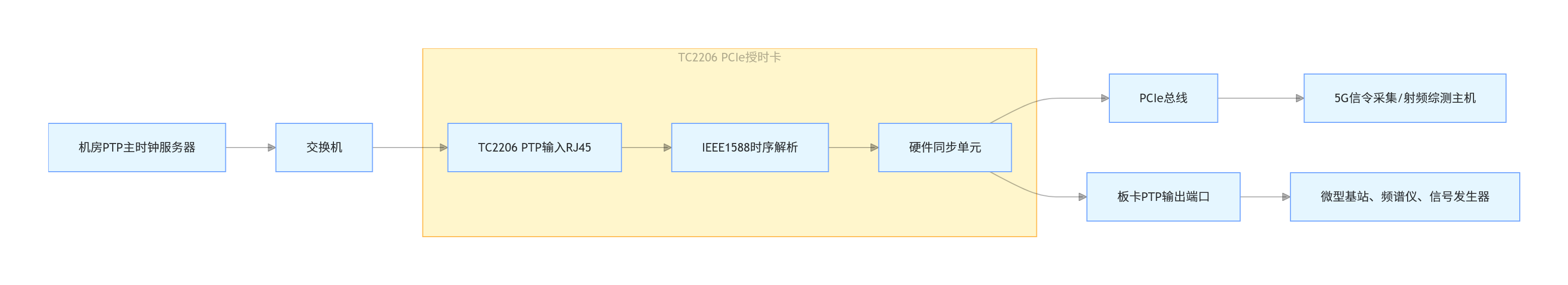

5G 通信核心网 / 基站测试服务器
TDD 制式 5G 基站要求设备间同步＜100ns，否则上下行信号干扰；通信测试仪器、信令采集服务器需要高精度时间戳解析信令。
授时卡发挥作用

• 作为 PTP 从时钟接收机房主时钟，给采集服务器硬件同步，精度远高于软件 NTP；
• 板卡可反向充当 PTP主钟，给多台射频测试设备分发标准时间；
• 多路硬件周期中断，同步射频发射、信号采集触发时刻，消除测试误差。

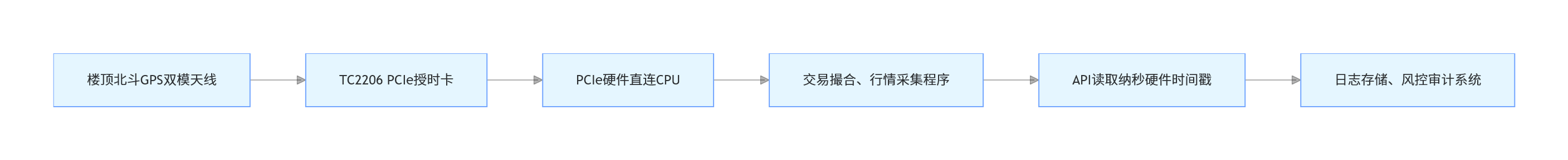

金融高频交易服务器（证券 /期货）
金融监管强制要求交易日志纳秒级时间戳，多节点交易服务器时序统一，区分订单先后；网络 NTP 毫秒级精度无法满足合规要求。

授时卡发挥作用

• 硬件直同步主机，同步精度≤30ns，满足金融监管时序溯源标准； 无网络传输延迟，不受交换机抖动影响，订单时间戳绝对可信；
• 卫星失锁后恒温晶振守时，交易系统不会因天线故障停止合规时序记录；
• 提供软件API，业务程序直接读取硬件精准时间，替代操作系统自带粗粒度时钟。

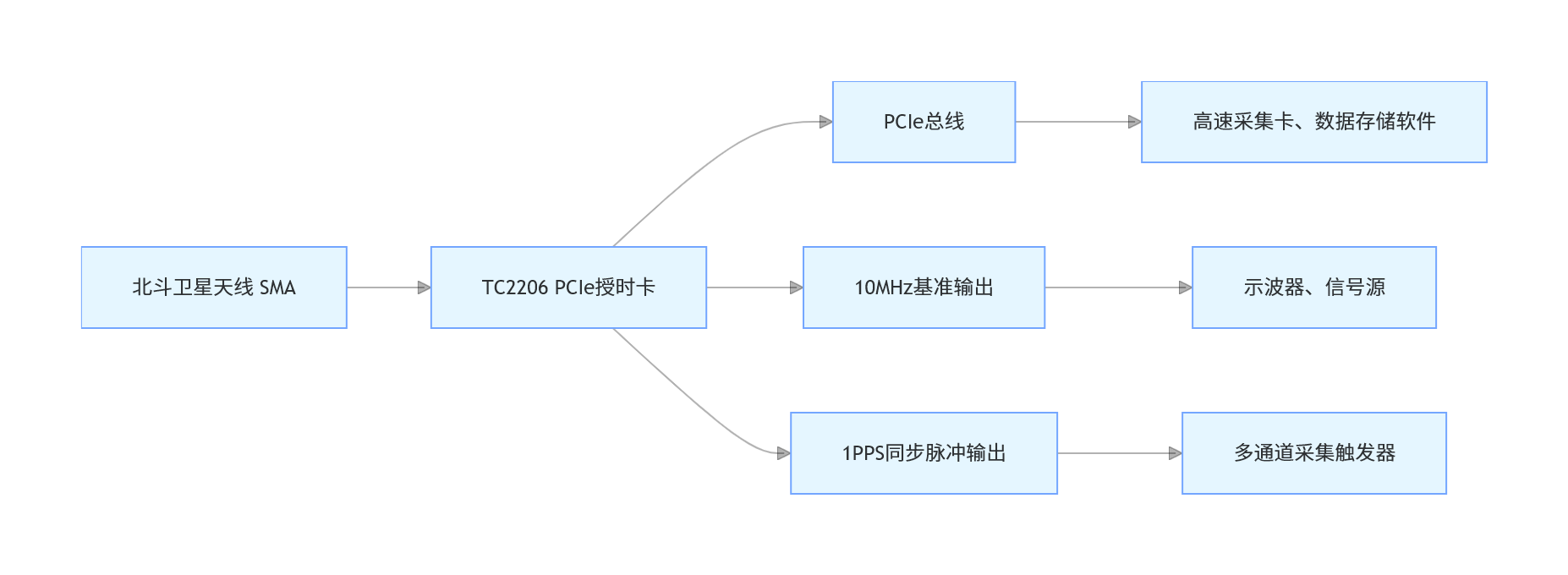

科研计量 / 高速数据采集实验室
示波器、频谱仪、高速采集卡、雷达仿真设备多仪器协同采集，多通道数据时序对齐；计量实验室需要可溯源 UTC 标准频率 / 脉冲基准。

授时卡发挥作用

• 输出 10MHz 标准频率源，统一全部测试仪器内部时钟；
• 4 路独立硬件中断，同步多路采集通道触发时刻，消除多设备时序偏移；
• 北斗溯源UTC，计量数据具备权威时间基准，满足实验室计量认证；
• 支持 VxWorks 定制驱动，适配军工、航天实时仿真主机。

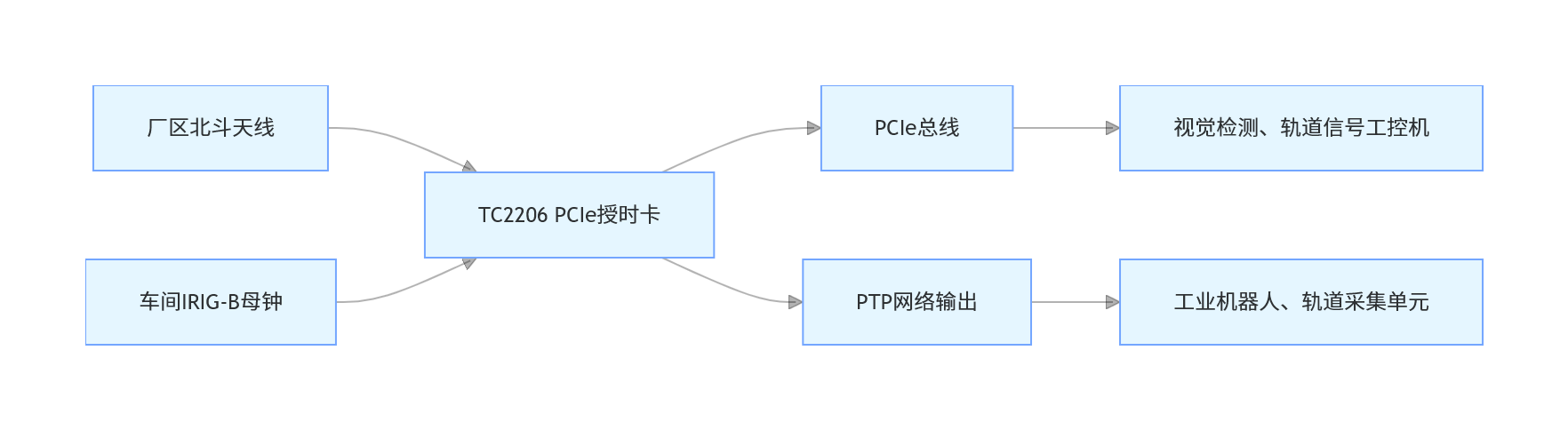

轨道交通 / 工业自动化工控系统
地铁信号系统、工厂分布式机器人、产线视觉检测设备，多节点协同动作，时序偏差大会导致生产故障、信号联锁失效；工业厂房金属墙体易遮挡卫星信号。授时卡发挥作用

• 多源自动切换：厂房遮挡卫星时切换 IRIG-B 母钟授时，保障产线不间断运行；
• 纳秒级同步多机器人协同动作，避免机械碰撞；
• 宽温 -30℃~+60℃工业级规格，适配车间、隧道机房恶劣温度环境；
• 半高半长版型，适配紧凑型工控机箱，老旧设备改造无需更换整机。
