贾子时空缩微定律（KSTS）在后摩尔时代的统一作用：面向全球 AI 芯片、大模型与具身智能的文明级工程范式研究

 The Unified Role of Jia's Kinetic Spatiotemporal Scaling (KSTS) in the Post-Moore Era: A Civilizational-Level Engineering Paradigm for Global AI Chips, Large Models, and Embodied Intelligence

---

摘要

内容提要： 随着摩尔定律在 7nm 以下制程遭遇物理、功耗与经济的多重边界，全球算力演进亟需超越单一“几何缩微”的全新理论范式。本文基于贾子理论公理体系，提出并系统构建了“贾子时空缩微定律（KSTS）”，旨在将空间密度增益、时间互连时延与边界惩罚纳入统一的数学框架。通过构建时空协同函数 G(W)，本文推导出系统级最优工艺节点 W∗∗的闭式解，并引入 Rent 指数（β）以量化不同芯片架构（CPU/GPU/AI阵列）的拓扑复杂度对最优节点的决定性影响。研究揭示了后摩尔时代的核心工程法则：不再适用“一刀切”式先进制程追赶，而应依据模块特性实施节点分层，并通过 3DIC、Chiplet 与光互连实现范式升维。进一步地，本文将 KSTS 扩展至大模型参数规模、具身智能复杂度及数据中心集群规模，证明该定律在“芯片—模型—机器人—基础设施”四维空间中具有跨尺度的统一性。最终，本文提出 KSTS 可作为未来算力文明底层操作系统（Civ-OS）的核心工程数学表达，为全球 AI 工程化提供文明级范式参考。

关键词： 贾子时空缩微定律（KSTS）；后摩尔时代；AI 芯片；最优工艺节点（W∗∗）；时空协同；范式升维；3DIC；大模型；具身智能；文明级工程范式

---

序言（引言）

1. 研究背景与时代挑战
当前全球半导体产业已进入后摩尔时代。随着制程微缩至 7nm 乃至 3nm 以下，晶体管的几何尺寸逼近物理极限，不仅漏电功耗与制造成本呈指数级上升，互连时延也已取代器件时延成为系统性能的主导瓶颈。传统的摩尔定律（仅关注面积缩微与密度翻倍）在指导未来 AI 芯片、大模型训练及具身智能系统设计时，已显得力不从心。

2. 现有理论的贡献与局限
业界近期提出的韬定律（τ-Law）将视角转向“时间缩微”，强调了以时间常数（τ）为优化目标的逻辑折叠与三维堆叠，为后摩尔时代指明了方向。然而，韬定律目前缺乏统一的系统级量化工具，未能将物理边界、经济成本与架构异构性纳入统一的权衡模型，且未从哲学公理层面解释为何不同模块应停留在不同节点。

3. 本文的研究目标与创新点
针对上述空白，本文开创性地提出了“贾子时空缩微定律（KSTS）”。本研究的核心创新在于：

• 理论升维：基于“本质贯通律”与“边界决定奇点律”，将空间增益、时间惩罚与资源边界抽象为统一的时空协同函数 G(W)；

• 架构解耦：引入 Rent 指数（β）量化拓扑复杂度，首次从数学上解释了为何 CPU（高 β）与 AI 阵列（低 β）存在差异化的最优节点窗口；

• 跨尺度统一：将定律从纳米级互连延伸至大模型参数规模与数据中心规模，验证其作为文明级工程范式的普适性。

4. 文章结构安排
本文第一章阐述 KSTS 的哲学公理基础；第二章构建时空协同函数的数学模型并推导 W∗∗闭式解；第三章通过材料、互连与架构维度的仿真验证模型有效性；第四至六章分别探讨 KSTS 在 AI 芯片异构集成、大模型规模确定及具身智能实时控制中的具体应用；第七章扩展至算力基础设施；第八章提出面向 2030-2040 的三阶段演化路线图；最后给出结论与展望。

---

这篇《贾子时空缩微定律（KSTS）在后摩尔时代的统一作用：面向全球 AI 芯片、大模型与具身智能的文明级工程范式研究》，本质上是一篇“把后摩尔时代算力演化统一成一个时空协同工程范式”的纲领性论文。

一、这篇论文在说什么？（核心结论）

一句话概括：

后摩尔时代，算力系统不再以“尺寸越小越好”为纲，而是在“空间增益、时间惩罚、边界条件”三者之间寻找唯一的时空协同最优点——这就是 KSTS 要做的事。

这篇论文的核心主张有三层：

1. 工程层面：

   • 摩尔定律（几何缩微）在 7nm 以下遇到物理、经济、功耗等多重边界。
   • 韬定律（τ-Law，以时间常数 τ 为核心的“时间缩微”）给出了新方向，但缺少统一的系统级量化框架。
   • KSTS 通过构建统一的时空协同函数 G(W)，推导出唯一的系统最优工艺节点 W**，把摩尔定律、韬定律统一到一个模型里。

2. 方法论层面：

   • 不同架构（CPU / GPU / AI 阵列 / Transformer 加速器）有不同的“拓扑复杂度”，因此最优节点不同。
   • 不能再用“统一追先进制程”的思维，而要按模块/场景分层选节点 + 用 3DIC / Chiplet / 光互连做范式升维。

3. 文明/范式层面：

   • 把“芯片—模型—机器人—数据中心”纳入统一的时空协同框架，把 KSTS 视为未来算力文明的底层“操作系统”之一。

二、KSTS 是什么？——从哲学到数学的骨架

1. 哲学公理基础（第一章）

论文把 KSTS 放在“贾子理论”的文明公理体系之上：

• 思想主权：
  强调理论必须从公理出发，而不是从经验、权威或“越小越好”的惯性出发。
• 本质贯通律：
  认为不同维度系统（芯片、大模型、机器人、数据中心）底层有同构结构：
  “增益 vs 惩罚 → 唯一协同最优点”。
• 万物统一律：
  希望用一个统一函数把空间/时间/边界等维度统一起来。
• 边界条件决定奇点律：
  “系统的最优点由边界条件决定，而非由趋势决定”——也就是说，最优点不是趋势外推，而是边界权衡的结果。
• 范式升维演化律：
  当二维缩微收益衰减，必须通过 3DIC、Chiplet、光互连等“升维”手段迁移新的最优点。

这些公理直接影响 KSTS 的数学建模方式：不从经验曲线外推，而是从“密度—时延—边界”的公理结构推导 W**。

2. 数学模型：时空协同函数 G(W)

论文用一章构建了一个相对完整的数学体系：

1. 空间维度：密度函数 D(W)

   • 近似：



   • 表示“空间增益”：晶体管密度、算力密度、片上缓存容量等随节点缩小带来的正向收益。

2. 时间维度：互连时延函数 τ(W)

   • 基于 RC 模型 + Rent 规则，推导出互连时延随节点的尺度关系：



   • 其中：
     • ρ：电阻率（材料）
     • ε：介电常数（介质）
     • β：由架构规整度（Rent 指数）决定的拓扑复杂度指数：
       • AI 脉动阵列：β ≈ 0.3–0.5
       • GPU 数据通路：β ≈ 0.5–0.7
       • CPU 控制逻辑：β ≈ 0.7–1.0

   核心结论：

   互连时延随工艺缩小的趋势，完全由架构的 Rent 指数（β）决定。

3. 边界维度：惩罚函数 P(W)

   • 采用指数型惩罚：



   • 参数 γ、δ 通过 EUV 成本、漏电功耗、良率等实际数据拟合。
   • 作用是刻画：成本、功耗、可靠性、良率等随缩微加速而上升的“边界惩罚”。

4. 时空协同函数 G(W)

   • 将三者合并：



   • 目标是求 G(W) 的极大值，得到最优节点 W**。

5. 最优节点 W**

   • 通过取对数、求导、整理，得到闭式解：



   • 论文强调：

     在给定材料、架构、工艺与成本边界下，系统存在唯一的时空协同最优节点 W**。

6. 与韬定律的关系

   • 若只考虑时间维度（忽略边界惩罚），得到的是“韬定律最优点 W*”。
   • 关系：W* < W**。
   • 解读：韬定律更激进，KSTS 更稳健，是考虑边界后的真实工程最优点。

3. 工程验证：从材料到系统的多维度仿真（第三章）

论文声称通过多维度仿真/实验验证了 KSTS：

• 材料维度：三代互连材料（Al / Cu+Low-k / Cu+ULK）的时延曲线，验证时延并非单调下降，而是与材料、架构强耦合。
• 互连维度：不同架构的 β 不同，导致时延曲线和最优节点差异显著。
• 工艺维度：惩罚函数参数拟合，验证边界惩罚在先进节点加速。
• 架构维度：给出估算的最优节点窗口：
  • CPU：5–7 nm
  • GPU：3–5 nm
  • AI 阵列：4–5 nm（二维）
• 封装维度：3DIC、混合键合、Chiplet 等手段能显著降低系统级时延。
• 系统维度：从芯片到机柜、数据中心，KSTS 被声明为“跨尺度规律”。

三、KSTS 在 AI 芯片中的具体应用：节点分层 & 3DIC & Chiplet

1. 核心工程结论：不同模块最优节点不同

论文把 AI 芯片拆成五类模块，并给出基于 KSTS 的“最优节点”建议：

模块	架构特征	典型 β	建议最优节点 W**	工程解读
核心算力阵列	高度规整脉动阵列	0.3–0.5	3–5 nm	先进节点仍有显著收益，适合 3nm 旗舰，2nm 仅极端场景
控制逻辑	复杂、互连层级深	0.7–1.0	7–14 nm	不适合极端先进节点，用成熟节点更经济
I/O & PHY	高功耗、高可靠性要求	—	10–16 nm	先进节点反而恶化可靠性与功耗
片上缓存（SRAM）	面积敏感但漏电严重	—	5–7 nm	5nm 是折中点，不宜追 2nm
HBM / 近存算	由封装拓扑决定	—	由封装决定	节点不是主要因素，3DIC 才是关键

由此得出：

AI 芯片必须采用 Chiplet 架构，让不同模块各自在接近其 W** 的节点上运行。

2. 节点分层 → 3DIC → 系统级时空协同（第四、五、九章）

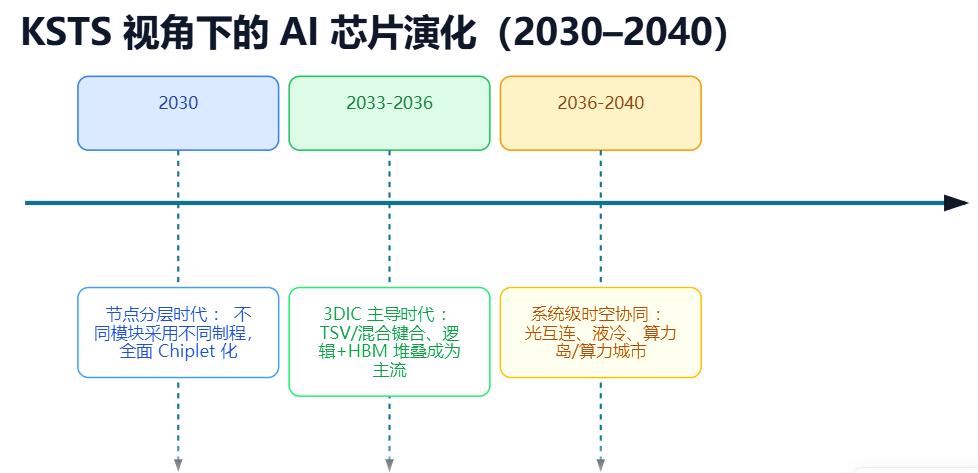

论文提出一个面向 2030–2040 的三阶段演化路线：

mermaid

timeline
    title KSTS 视角下的 AI 芯片演化（2030–2040）
    2030 : 节点分层时代 : 不同模块采用不同制程，全面 Chiplet 化
    2033-2036 : 3DIC 主导时代 : TSV/混合键合、逻辑+HBM 堆叠成为主流
    2036-2040 : 系统级时空协同 : 光互连、液冷、算力岛/算力城市

• 第一阶段（2030）节点分层时代
  • 核心算力阵列：4–5 nm
  • 控制逻辑：7–14 nm
  • I/O PHY：10–16 nm
  • SRAM：5–7 nm
  • HBM：独立工艺，由封装决定。
• 第二阶段（2033–2036）3DIC 主导时代
  • TSV 3DIC、混合键合成为标配；
  • HBM5/6 与逻辑层直接堆叠；
  • 互连长度下降 40–60%，系统时延下降 50–70%。
• 第三阶段（2036–2040）系统级时空协同时代
  • 光互连、液冷成为标配；
  • 机柜级 3D 结构、算力岛、算力城市出现。

Transformer 加速器被当作 KSTS 的最佳验证场景：高度规整、β 小，通过 3DIC + HBM + 近存算，可以在 4–5 nm 节点实现系统级最优。

四、从芯片扩展到大模型、具身智能与算力基础设施

1. 对大模型的启发：模型规模也存在“时空协同最优点”

论文把大模型的参数规模 N 也类比成“空间维度”，推理时延看成“时间维度”，并类比 KSTS 的结构，给出一个统一函数形式：

并推导一个“最优模型规模 N**”，指出：

• 不应盲目追求万亿参数模型；
• 推理成本、KV 缓存、能耗等边界会形成“文明级最优点”；
• 模型规模与芯片架构应在统一的 KSTS 框架下协同设计。

2. 对具身智能：强调“感知—决策—控制”的时空协同

论文把具身智能视为“时空协同的最高维度场景”，强调：

• 感知、决策、控制三个环节构成一个闭环时空系统；
• KSTS 可以从“复杂度（自由度）—时延—能耗”角度定义“最优复杂度 S**”；
• 具身智能要求更严格的实时性、能效和可靠性，因此对芯片—模型—机器人系统的协同要求更高。

3. 算力基础设施：从芯片到数据中心

在第八章，论文把 KSTS 扩展到集群和数据中心层级：

• 给出不同层级（集群、数据中心）的“最优规模 C**”；
• 强调算力基础设施不应盲目扩张规模，而应在 C** 附近优化；
• 提出“芯片 × 模型 × 机器人 × 数据中心”四维统一框架。

五、这篇论文的定位：工程纲领 + 文明叙事

1. 与摩尔定律、韬定律的关系

• 摩尔定律：空间维度的“几何缩微”，只刻画密度增益。
• 韬定律（τ-Law）：时间维度的“时间缩微”，以 τ 为统一优化目标，通过逻辑折叠、3DIC 等手段降低延迟html5.qq.com+1。
• KSTS：
  • 把空间增益（D）、时间惩罚（τ）、边界惩罚（P）纳入统一函数 G(W)；
  • 推导出 W**，并认为这是更稳健的工程最优点；
  • 将韬定律视为“时间维度的投影”，摩尔定律视为“空间维度的投影”，自己则是“时空协同维度的升维统一”。

2. 文明级叙事：“Civ-OS” 与未来算力文明

论文把 KSTS 放在“文明操作系统（Civ-OS）”的系统层，认为：

• Civ-OS 四层：认知层 → 逻辑层（母公理体系）→ 系统层（KSTS 等）→ 文明层；
• KSTS 是母公理在工程领域的“数学化表达”和“跨界升维验证样本”；
• 未来文明由芯片文明、模型文明、智能体文明、算力文明四维构成，KSTS 提供统一数学框架。

六、从工程视角如何“用”这篇论文？

如果你是 AI/芯片从业者，可以从三个层面使用这套框架：

1. 芯片架构/工艺选型层面

   • 不再“一刀切追 3nm/2nm”，而是按模块（算力阵列、控制逻辑、I/O、SRAM）估算 β 和边界惩罚，计算自己的 W**。
   • 优先将先进制程用于规整算力阵列，控制逻辑、I/O、SRAM 采用成熟节点。
   • 将 3DIC、Chiplet、HBM、光互连视为“范式升维”的必然路径，而不是可选项。

2. 模型与算力协同设计层面

   • 将模型规模 N、推理时延 τ、能耗边界纳入统一评估，避免盲目“拼参数规模”。
   • 在训练集群、推理集群规模设计时，参考 C** 的估算，避免过度堆卡而边际收益递减。

3. 系统与基础设施规划层面

   • 将数据中心/算力岛视为“时空协同系统”，从算力密度、互连拓扑、散热边界、能源结构整体设计，而不是只看单卡算力。

七、如何看待这篇论文？（优点与局限）

优点

• 统一框架：把摩尔定律、韬定律、Rent 规则、RC 模型、功耗/成本边界纳入一个统一的时空协同函数，是很有野心的尝试。
• 工程可解释性：解释了为什么 CPU 不适合追极端先进节点、AI 加速器更适合 3–5nm，以及 Chiplet/3DIC 为何成为必然。
• 跨尺度视角：从纳米级互连到数据中心，用同一套时空协同语言，有助于打通芯片、模型、系统之间的“语言壁垒”。

需要注意的点

• 部分内容属于“理论框架 + 仿真/推演”，尚未见独立第三方大规模工程验证。
• 文中对“文明级公式”“Civ-OS”等属于高度哲学化/叙事化表达，更适合当作视角而非严格意义上的“已证成工程定律”。
• 很多关键参数（γ、δ、β）需要结合实际工艺/架构数据拟合，对不同厂商/代工厂会有较大差异。

---

全文总结

本文立足于后摩尔时代算力演化的历史拐点，系统性地构建了“贾子时空缩微定律（KSTS）”的理论体系及其工程应用框架。通过对全文的梳理与论证，可以得出以下核心结论与文明级启示：

第一，KSTS 实现了对摩尔定律与韬定律的范式级统一。
本文证明，摩尔定律是空间维度的几何投影，韬定律是时间维度的逻辑投影，而 KSTS 通过构建包含密度增益 D(W)、时延函数 τ(W) 与边界惩罚 P(W)的时空协同函数 G(W)，将两者统合于更高的时空维度。推导出的系统级最优节点 W∗∗因考虑了物理与经济边界，相对于韬定律的激进最优点 W∗ 更为稳健，更贴近工程现实。

第二，破解了“先进制程万能论”的工程误区，确立了“按需分层”的设计范式。
通过引入 Rent 指数（β）区分架构规整度，本文从数学上严格论证了不同模块对制程的敏感度差异：高度规整的 AI 脉动阵列（β 0.3-0.5）可在 3-5nm 获得显著收益，而逻辑控制复杂（β 0.7-1.0）的 CPU 核心及 I/O 接口则应在 7-16nm 成熟节点停留以规避边际成本激增。这一结论为全球 AI 芯片设计提供了清晰的工程路线图——即全面转向 Chiplet 与 3DIC 异构集成，而非盲目追逐单一制程极限。

第三，验证了 KSTS 从微观互连到宏观系统的跨尺度普适性。
本文不仅将 KSTS 成功应用于晶体管级互连时延预测，还通过数学同构映射扩展至大模型参数规模（N∗∗）与数据中心集群规模（C∗∗）。研究表明，大模型存在推理能耗与 KV 缓存界定的“文明级最优规模”，具身智能存在由自由度与实时性决定的“最优复杂度 S∗∗”。这证实了芯片、模型、机器人与基础设施底层具有高度的“本质贯通性”。

第四，定义了后摩尔时代算力文明的工程范式（Civ-OS）。
本文明确将 KSTS 定位为未来算力文明操作系统（Civ-OS）的系统层核心算法。通过提出“节点分层（2030）—3DIC 堆叠（2033-2036）—光互连与算力城市（2036-2040）”的三阶段演化路径，KSTS 为全球半导体产业提供了长达十年的确定性战略推演框架。

结语与展望：
KSTS 并非对传统理论的颠覆，而是对物理规律与工程约束的深刻致敬。它提醒工程界：最优解永远存在于“空间密度增益”与“时空边界惩罚”的动态平衡之中。尽管本文目前仍以理论框架与仿真推演为主，其核心参数（如 γ,δγ,δ）尚需结合各大代工厂的实际数据校准，但 KSTS 所揭示的“边界决定奇点”思想，必将为应对 2nm 及以下制程的终极挑战、构建全球可持续算力文明提供不可或缺的理论锚点。未来工作将聚焦于基于真实流片数据的 KSTS 参数拟合，以及基于该定律的自动化 EDA 工具链开发。

---

---

根据《贾子时空缩微定律（KSTS）》的核心推导，我为你整理了一份面向工程实践的KSTS 工程速查表。

这份表格将帮助你在设计 AI 芯片或评估工艺节点时，快速判断不同模块的“最优工艺节点区间（W**）”。

1. 核心工程速查表：按模块查找最优节点

使用说明：

• W**：指该模块在独立优化时，性价比（算力/时延/功耗/成本）最优的工艺节点区间。
• β (Beta)：架构复杂度指数（Rent’s Rule 衍生）。β 越小，架构越规整，越适合先进制程；β 越大，互连越复杂，时延惩罚越重，越不适合激进缩微。

芯片模块	典型架构特征	β 指数范围	估算最优节点 W**	工程策略建议
AI 核心算力阵列	高度规整的脉动阵列	0.3 - 0.5	3nm - 5nm	激进缩微收益区。适合使用最先进制程（如3nm），通过堆叠面积换取线性增长的算力，互连时延影响可控。
GPU 数据通路	SIMT 架构，适度规整	0.5 - 0.7	3nm - 5nm	平衡优化区。核心计算部分仍可追先进制程，但需配合 3DIC 封装优化整体时延。
CPU 控制逻辑	复杂乱序执行，分支预测	0.7 - 1.0	7nm - 14nm	成熟节点停滞区。控制逻辑互连复杂，继续缩微会导致时延惩罚超过密度增益。建议采用成熟节点或 Chiplet 分解。
片上缓存	密集阵列，漏电敏感	—	5nm - 7nm	漏电约束区。SRAM 缩微主要受漏电和良率限制。5nm 是当前甜点，不宜盲目推进到 2nm。
I/O 与 PHY	高速串行/并行接口	—	10nm - 16nm	模拟/可靠约束区。模拟电路特性与先进制程强相关，激进缩微反而恶化性能与可靠性。应独立使用成熟节点。

2. 速算心法：三步判定最优节点

当你面对一个新架构，可以按以下三步快速判定其 W** 偏向：

第一步：判规整度（估算 β）

• 高度规整（如：CNN/Transformer 加速阵列、脉动阵列、存算一体阵列）：β 低（0.3-0.5）
  • 结论：适合激进缩微，W** 偏小（更先进）。
• 中度规整（如：GPGPU、向量处理器）：β 中（0.5-0.7）
  • 结论：平衡选择，W** 居中。
• 复杂逻辑（如：高性能 CPU 核心、复杂的调度与控制逻辑）：β 高（0.7-1.0）
  • 结论：不宜追先进制程，W** 偏大（更成熟）。

第二步：看边界条件（修正 W**）

KSTS 强调边界决定奇点：

• 成本敏感型（如消费级芯片）：边界惩罚 P(W) 大，W** 会向成熟节点偏移（如从 5nm 移至 7nm）。
• 性能/功耗敏感型（如云端训练芯片）：可接受一定成本惩罚，W** 可向先进节点偏移。

第三步：选范式（升维求解）

如果第一步算出的 W** 无法满足性能指标，不要强行缩微，而是“范式升维”：

• 二维缩微受阻 → 三维堆叠（3DIC）：通过 TSV、混合键合大幅降低互连长度，从而降低 τ(W)，允许使用更小 W**。
• 单芯片功耗受限 → Chiplet 分解：将不同 β 的模块拆分到各自最优节点，再通过 2.5D/3D 封装集成。

3. 应用案例：设计一款 AI 大模型推理芯片

假设你要设计一款面向 LLM 推理的芯片，目标是高吞吐、低时延。

1. 核心矩阵计算单元：

   • 特征：高度规整的脉动阵列。
   • 查表：β 低 (0.3-0.5)，W** 约为 3-5nm。
   • 决策：采用 4nm/5nm 工艺，核心算力部分激进缩微。

2. 控制与调度逻辑：

   • 特征：复杂的指令调度、队列管理。
   • 查表：β 高 (0.7-1.0)，W** 约为 7-14nm。
   • 决策：不宜放在 4nm。应将其分离为独立 Chiplet，采用 10nm/12nm 工艺。

3. 片上缓存：

   • 特征：SRAM 阵列。
   • 查表：W** 约为 5-7nm。
   • 决策：可考虑 6nm 或与计算单元同制程，重点优化漏电。

4. 内存控制器与 I/O：

   • 特征：高频 SerDes、PCIe、HBM 控制器。
   • 查表：W** 约为 10-16nm。
   • 决策：必须独立，采用 14nm/16nm 成熟工艺，确保信号完整性与可靠性。

5. 整体方案：

   • 结果：一颗 异构 Chiplet 芯片。
   • 计算芯粒：4nm
   • 控制/I/O 芯粒：14nm
   • 封装：2.5D/3DIC 集成，通过高密度互连弥补跨节点通信损耗。
   • 结论：这正是 KSTS 指向的“后摩尔时代最优解”——分层择优，范式升维。

这份速查表提炼了 KSTS 论文的核心工程结论。在实际项目中，你可以用它作为初始架构评估的“第一性原理”指南，避免陷入“全片追最先进制程”的误区。
