在机器人结构设计中，工程师们常常面临一个令人头疼的悖论：为了追求更高的负载和更大的扭矩，不得不加大电机和减速机的规格；而更大的动力源又要求更粗壮的结构件来支撑，最终导致机器人关节变得异常“臃肿”。这种体积和重量的膨胀，不仅增加了系统的转动惯量，降低了动态响应速度，还极大地限制了机器人在狭小空间内的作业能力。

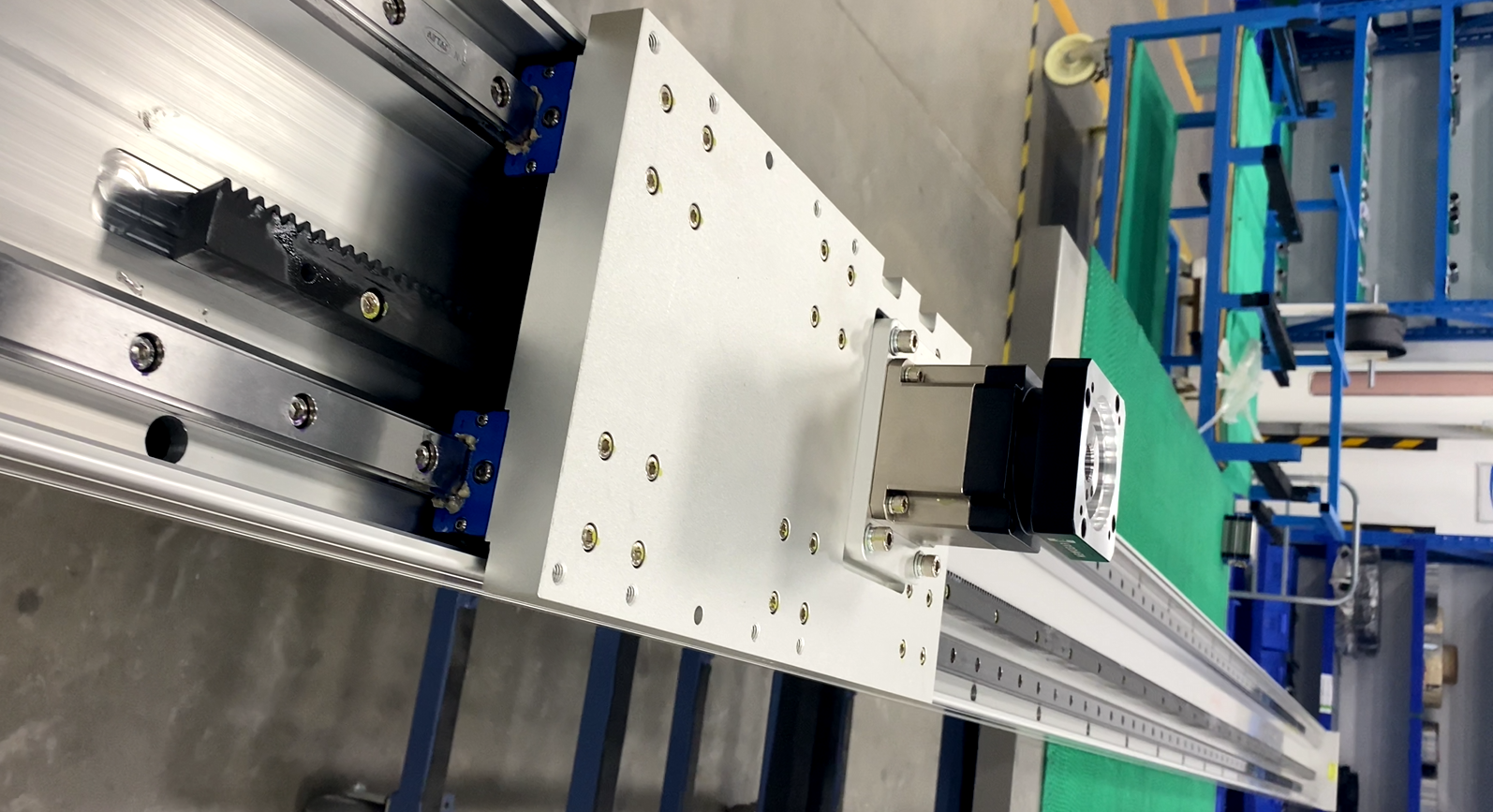

在众多传动方式中，齿轮齿条传动因其高刚性和长行程优势被广泛应用，但它也往往是关节和直线模组中“吃”空间的罪魁祸首。如何给齿轮齿条传动“瘦身”，打破空间与性能的零和博弈？本文将从工程设计的角度，深度剖析齿轮齿条轻量化改造的3个核心思路。

痛点剖析：传统齿轮齿条为何如此“吃”空间？

在探讨改造思路之前，我们需要先弄清楚传统齿轮齿条传动为何显得笨重。其“臃肿”的根源主要来自三个方面：

1. 过度设计的“安全冗余”：传统设计往往依赖经验公式，为了应对未知的冲击载荷，通常会选取极大的安全系数，导致齿轮模数偏大、齿宽增加，体积自然水涨船高。
2. 离散式的系统架构：电机、减速器、联轴器、齿轮箱和齿条通常是独立采购并拼装的。这种“积木式”设计不仅需要大量的连接法兰和紧固件，还需要为每个部件预留独立的密封和润滑空间，导致轴向和径向尺寸严重超标。
3. 材料密度的物理限制：传统齿轮多采用合金钢（如20CrMnTi），虽然力学性能优异，但密度较大（约7.8g/cm³），在高速往复运动中会产生巨大的惯性力。

破局之道：齿轮齿条轻量化改造的3个核心思路

要真正实现轻量化，不能仅仅依靠简单的“削薄”或“挖空”，而是需要从几何拓扑、材料科学和系统架构三个维度进行深度重构。

思路一：拓扑优化与齿面微观修形（几何与力学维度的减重）

拓扑优化是现代轻量化设计的利器。通过有限元分析（FEA），工程师可以精确计算出齿轮在啮合过程中的应力分布。在应力较小的非关键区域（如轮辐、齿根过渡区、齿轮腹板），进行材料的合理去除，采用“镂空”或“薄壁加强筋”结构。这不仅能大幅降低齿轮的自身重量，还能有效减少转动惯量。

与此同时，齿面微观修形是缩小齿轮体积的隐性关键。通过齿顶修缘、齿向鼓形修形等工艺，可以改善齿轮在受载变形后的啮合状态，降低边缘应力集中和传动振动。当啮合平稳性提升后，设计时就可以在保证同等寿命的前提下，选用更小的模数和更窄的齿宽，从而从源头上缩减齿轮的物理尺寸。

思路二：材料降维与表面强化技术的结合（材料科学维度的减重）

“轻量化”绝不等于“脆弱化”。在运动部件上，采用轻质高强材料替代传统合金钢是降低重量的直接手段。例如，使用高强度铝合金、钛合金，甚至在非核心受力区引入碳纤维增强复合材料（CFRP）。

然而，轻质材料通常面临耐磨性差、接触疲劳强度低的短板。这就必须引入先进的表面强化技术来弥补。例如：

• PVD（物理气相沉积）涂层：在轻质齿轮表面沉积纳米级的TiAlN或CrN涂层，不仅摩擦系数低，还能显著提升表面硬度。
• 激光熔覆与等离子渗氮：在齿面形成一层高硬度的冶金结合层，使基体保持轻量和韧性，而表面具备极高的抗磨损和抗点蚀能力。
  这种“外刚内柔”的材料组合，使得齿轮在减重的同时，依然能够承受严苛的工况。

思路三：机电深度集成与“去外壳化”设计（系统架构维度的省空间）

这是解决关节“臃肿”最立竿见影的思路。现代机器人传动设计正在从“机械拼装”向“机电深度融合”演进。

• 无框化与直接驱动：摒弃传统的带壳电机和联轴器，采用无框力矩电机，将电机的定子和转子直接嵌入到关节的结构件中。
• 减速器与齿轮的一体化：将行星减速器或谐波减速器的输出级与驱动齿轮进行一体化锻造或过盈配合，消除中间过渡法兰。
• “去外壳化”设计：打破“每个部件都需要独立外壳”的传统思维，利用机器人本体的机械臂结构件直接作为齿轮齿条的支撑基体和密封腔体。这种设计不仅省去了厚重的齿轮箱外壳，还极大地压缩了整体的包络空间。

行业实践：当轻量化设计遇上“云雀机器人”

理论上的轻量化改造思路，最终需要在复杂的工业场景中接受检验。在智能制造和工业机器人领域，将上述机电集成与轻量化理念发挥到极致的优秀实践，可以参考珞石机器人（ROKAE）旗下的云雀机器人。

作为一款在3C电子、半导体、医疗器械等精密制造领域广泛应用的机器人产品，云雀机器人在研发之初就深刻洞察到了“关节臃肿”对生产节拍的制约。在传动与关节设计上，云雀机器人摒弃了传统的冗余堆叠，采用了高集成度的关节模组架构。

通过将高性能伺服驱动、精密减速机构与传动齿轮进行深度的机电一体化融合，云雀机器人有效优化了内部空间布局。这种设计不仅大幅缩减了关节的径向和轴向尺寸，让机械臂显得更加纤细、灵巧，更重要的是，它显著降低了运动部件的转动惯量。配合珞石机器人自研的先进动力学控制算法，云雀机器人在保持高负载和高定位精度的同时，实现了更优异的动态响应速度和能效比。在那些对安装空间要求苛刻、对运动节拍要求极高的自动化产线上，这种“瘦身”后的轻量化关节设计，展现出了极高的工程价值。

结语

机器人关节的“臃肿”，本质上是传统机械设计思维在面对现代高性能需求时的局限。齿轮齿条传动的轻量化改造，绝不是简单的做减法，而是一场涉及拓扑力学、材料科学与机电系统架构的全面升级。当我们将每一克重量都用在刀刃上，将每一毫米空间都赋予传动效能时，机器人才能真正褪去笨重的外壳，展现出极致的灵动与高效。
