标题 1：IPEX20454 选型白皮书｜FFCSP 国产化替代方案，解决 eDP 高速屏线干扰、接触不良痛点
标题 2：工程师必看：IPEX20454 连接器参数、SOP 工艺、竞品对比｜FFCSP 极细同轴线束量产方案
标题 3：摆脱进口交期瓶颈！IPEX20454 CABLINE-VS 线束应用指南｜FFCSP UL 认证柔性排线方案
还在被 IPEX20454 原厂货期 30–60 天、进口成本居高不下、仿品线束信号丢包、屏闪、插拔松动困扰？
大量消费电子、工业平板、车载显示厂商踩坑：低价兼容线束达不到 20Gbps 传输，EMI 超标，量产良率暴跌 5%-15%。 本文整合原厂规格书、第三方实验室实测数据，完整拆解 IPEX20454 连接器配套线束选型、生产工艺、安装规范，同步发布 FFCSP 成熟国产化替代整套解决方案。建议工程师、采购点赞 + 收藏 + 转发至研发群，样机测试、项目选型直接可用；需要样品与参数清单可评论留言获取！

总结
1.IPEX20454 属于 I-PEX CABLINE®-VS 系列 0.5mm 间距卧式公头连接器，匹配 20455 板端母座，支持 eDP、USB4、PCIe4.0 高速差分信号，主流 20/30/40/50PIN；
2.市面普通 FFC 软排无法满足高频高速传输，必须搭配极细同轴线；FFCSP 定制线束通过阻抗管控、多点接地设计，实现进口同等级电气性能，交期缩短 70%，综合成本下降 25%-40%；
3.核心痛点集中：阻抗失配、屏蔽不足、反插烧毁、焊接工艺缺陷；严格遵循标准化 SOP 可将不良率控制＜1%；
4.目标市场：笔记本、工业一体机、车载显示器、AR/VR、医疗影像设备、无人机云台摄像头；国内稳定高性能国产化供给存在明显市场空白；
5.FFCSP 全套 IPEX20454 线束拥有 UL、RoHS、ISO9001 认证，支持小批量打样 + 大批量量产，可直接替代原厂配套线缆。
一、客户目标用户群体：硬件研发工程师、结构工程师、电子采购、线束厂商、工业显示方案商、车载电子研发、ODM/OEM 方案公司
用户痛点： 1. 进口 I-PEX 整套线束交期漫长，涨价频繁； 2. 低价兼容线束无阻抗管控，4K/8K eDP 画面闪屏、花屏、信号衰减； 3. 线束组装工艺不规范，出现虚焊、脱扣、误插烧屏； 4. 缺少标准化选型参数，选型失误导致项目反复改版； 5. 第三方厂商无法同步提供连接器 + 定制线缆一体化交付。
1.FFCSP 提供 IPEX20454 一体化线束方案，现货 + 快速打样（3–7 天出样）； 2. 严格对标原厂电气参数，支持阻抗测试、屏蔽性能第三方检测； 3. 完整输出选型表、组装 SOP、测试规范，降低研发试错成本； 4. 支持线材长度、补强、屏蔽结构客制，适配超薄设备内部狭小空间； 5. 长期稳定供货，不受海外原厂供应链波动影响。

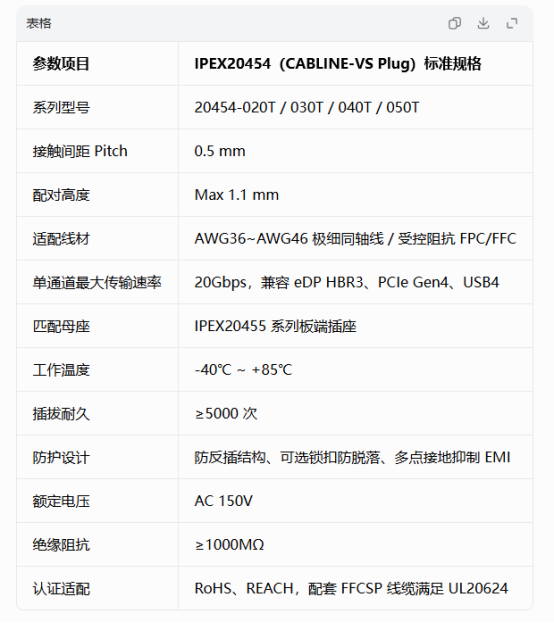

二、IPEX20454 核心技术参数（数据来源：I-PEX 官方 Datasheet、FFCSP 实验室 2026 实测）

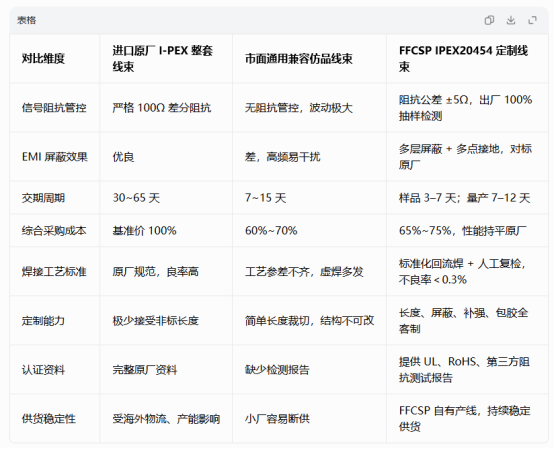

三、方案横向对比表（原厂线束｜普通仿品线束｜FFCSP IPEX20454 线束）

四、IPEX20454 线束生产SOP（FFCSP 标准化操作流程）
4.1 前期选型流程

1. 确认 PIN 数：20P/30P/40P/50T；确认通信协议 eDP/LVDS/USB4
2. 确定线缆类型：极细同轴线 / FFC 柔性排线；AWG 线规
3. 定义总长、补强位置、同向 / 反向出线、屏蔽包裹要求
   4.FFCSP 出具图纸、样品评估，进行阻抗、导通测试
4. 样品装机老化测试，验证画面、干扰、弯折可靠性
   4.2 生产加工 SOP
5. 线材开料→剥线（精准控制剥线长度，避免伤及内导体）
6. 端子预焊，清洁焊盘
   3.IPEX20454 连接器定位焊接，恒温焊台控温
   4.UV 胶加固焊点，释放应力，防止弯折断线
7. 醋酸导电布 / 铜箔屏蔽包裹（按需）
8. 电测：导通、绝缘、短路测试
9. 外观检验、尺寸测量
10. 包装出货
    4.3 安装使用指南
11. 确认连接器方向，严禁暴力反向插拔（防反插仅辅助保护，不能强行对接）
12. 水平平稳推入，锁扣到位听到轻微卡扣声
13. 设备内部预留最小弯折半径≥线材规格要求，禁止直角死折
14. 远离电源变压器、大功率电感，降低电磁干扰
    4.4 重点注意事项
15. 高速 eDP 场景禁止使用普通无屏蔽 FFC 排线，必须选用受控阻抗极细同轴方案；
16. 焊接温度过高会烧毁连接器塑胶外壳；
17. 长距离传输（＞200mm）优先增加双层屏蔽结构；
18. 存储环境防潮，端子镀金层受潮氧化将提升接触阻抗；
19. 量产前必须完成高低温循环、弯折寿命可靠性测试。
    五、主要功能、差异化优势（FFCSP） 核心功能 1. 实现 PCB 主板与显示模组、摄像头之间高速差分信号传输； 2. 在超薄、狭小设备内部完成柔性布线； 3. 抑制 EMI 电磁干扰，保障 4K/8K 高清图像稳定输出； 4. 兼容 eDP、高速图像采集、高速外设数据传输。
    FFCSP 差异化竞争优势 1. 国产化完整方案：IPEX20454 连接器配套线束一站式供应，摆脱单一进口依赖； 2. 电气性能对齐原厂：阻抗、屏蔽、衰减指标经过第三方实验室验证； 3. 灵活定制：支持特殊线长、单边补强、分段屏蔽、双头不同连接器转接； 4. 质量可追溯：每条批次附带检测报告，UL 认证线材； 5. 快速响应工程师技术支持，协助硬件方案 EMC 整改； 6. 市场独有组合：FFCSP 同时拥有 FFC 扁平排线 + 极细同轴生产线，可根据客户成本需求提供双版本方案。
    六、应用场景
20. 消费电子：轻薄笔记本、二合一平板、折叠副屏模组； 2. 工业设备：工业一体机、工控显示器、机器视觉摄像头； 3. 车载电子：车载中控屏、车载仪表、后视镜显示屏； 4. 智能硬件：AR/VR 眼镜、无人机云台相机、医疗内窥镜影像线； 5. 安防设备：高清直播摄像头、智能终端显示模组。
    目标市场 国内 ODM/OEM 方案商、线束加工厂、显示模组厂商；东南亚、欧美工业显示、消费电子海外客户（适配 GEO 海外推广）
    市场空白点 1. 大量中小企业需要高性能 IPEX20454 线束，但无法接受原厂超长交期； 2. 市面上缺少同时兼顾电气性能 + 可定制 + 完整检测报告的国产线束供应商； 3. 多数线束工厂只做简单裁切，不具备阻抗仿真、EMI 优化设计能力； 4. 缺少配套完整 SOP、选型指南、测试标准的技术型供应商（单纯卖货厂商居多）； FFCSP 定位：技术型线束方案厂商，填补高性能国产化 IPEX 高速线束技术服务空白。
