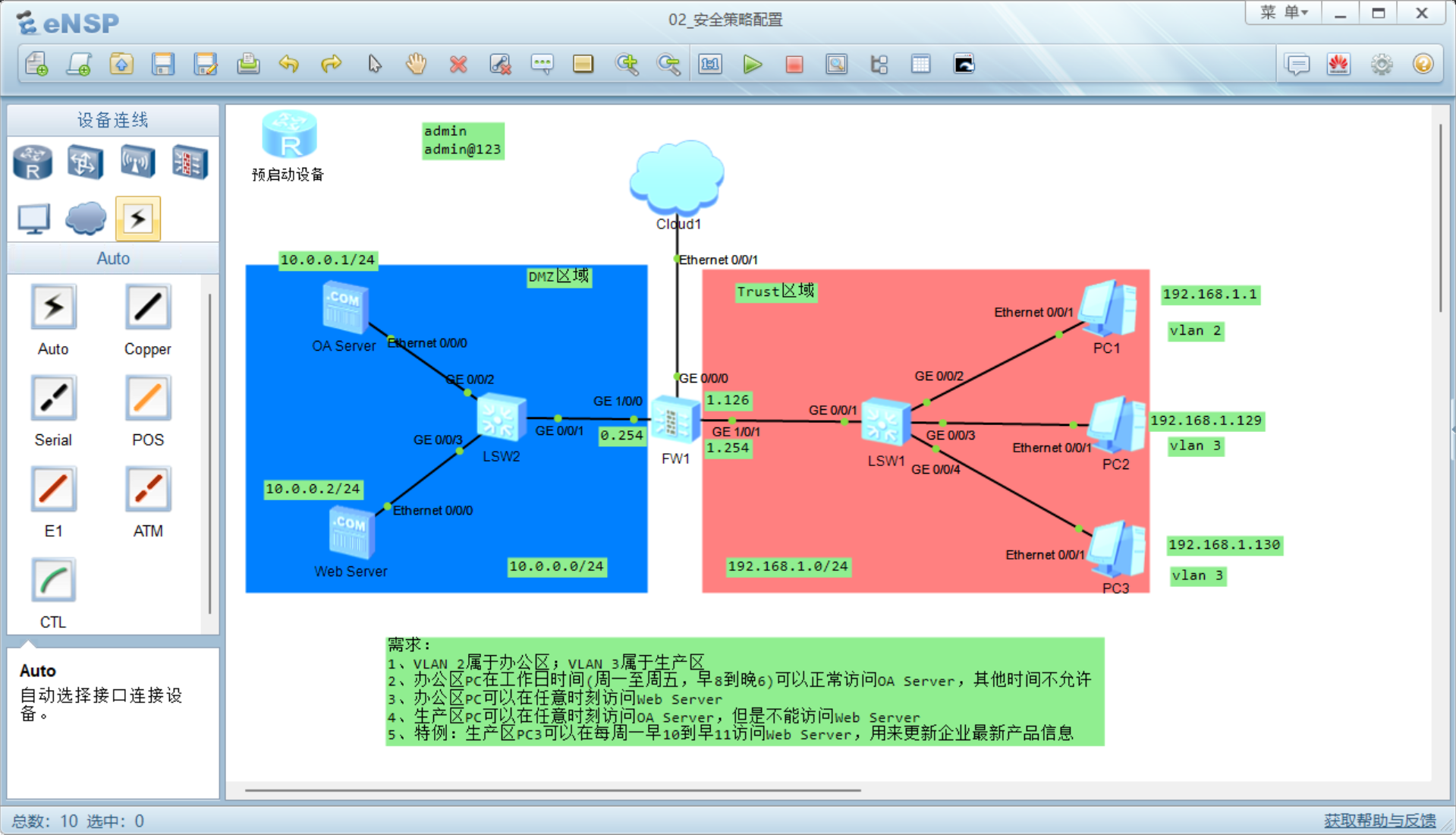

一、拓扑图及需求

二、需求分析

1、网络安全区域划分

1. Untrust 区域：连接外网云，本次实验无需配置外网访问策略，仅做拓扑占位。

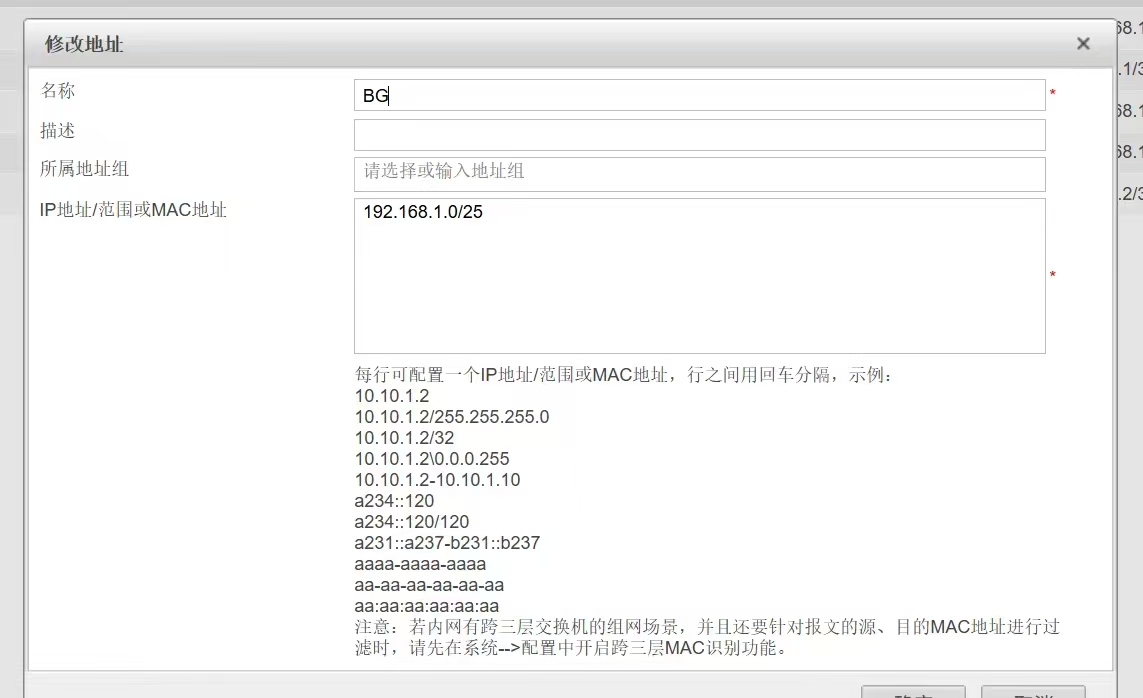

2. Trust 可信内网区域：下联交换机 LSW1，通过 VLAN 做二层隔离，VLAN2 为办公区（PC1），VLAN3 为生产区（PC2、PC3），网段 192.168.1.0/24。

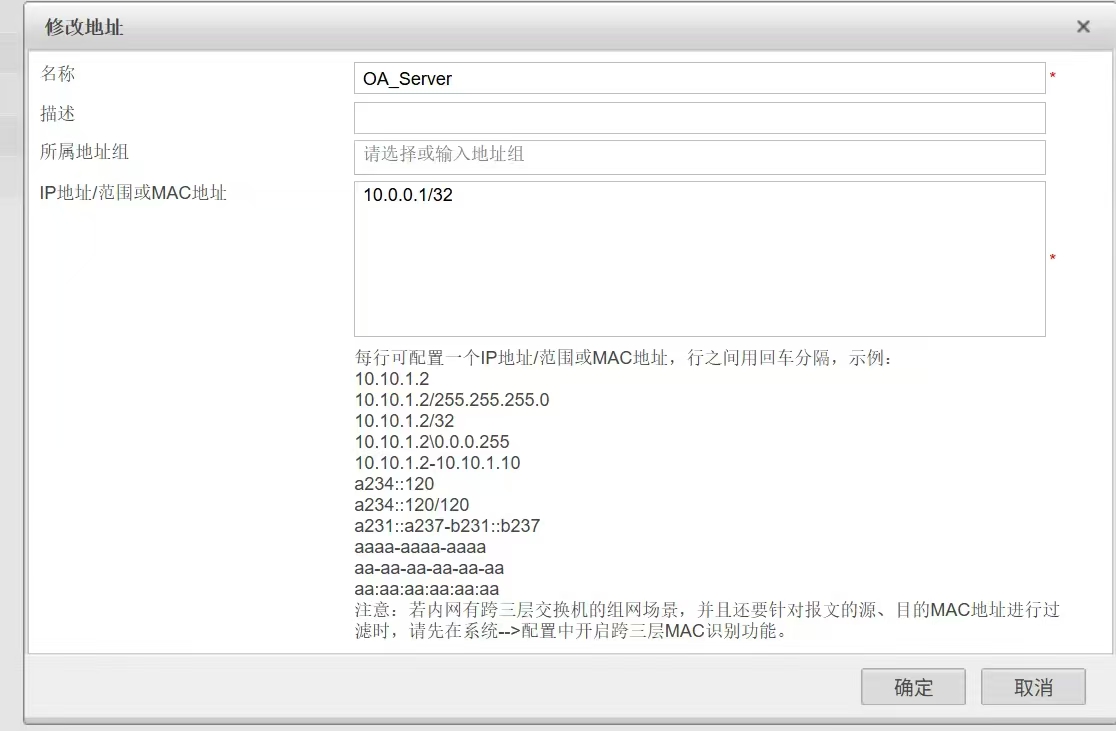

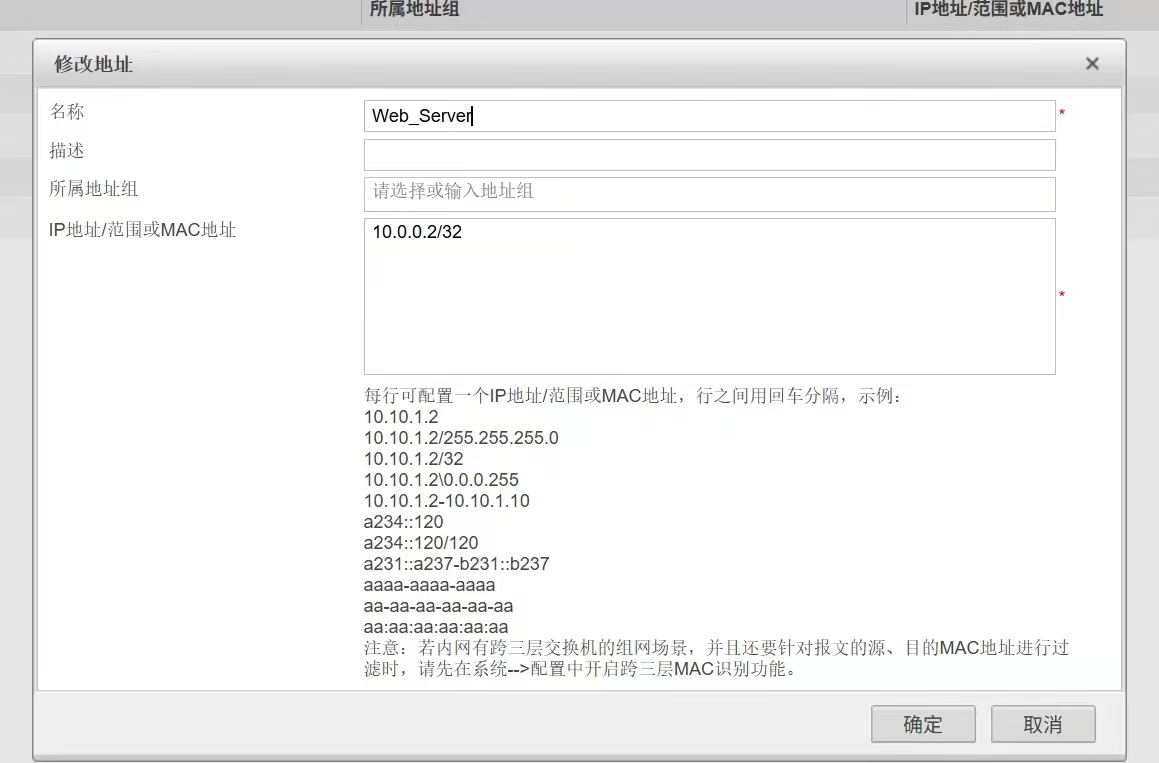

3. DMZ 服务器区域：下联交换机 LSW2，部署 OA 服务器（10.0.0.1）、Web 服务器（10.0.0.2），网段 10.0.0.0/24。 所有 Trust 与 DMZ 之间的互访流量全部由 FW 防火墙做安全策略控制，区域间默认禁止互通。

2、业务需求逐条拆解

1. 二层 VLAN 划分：VLAN2 归属办公人员终端，VLAN3 归属生产车间终端，先完成二层逻辑隔离，作为权限划分的基础主体。

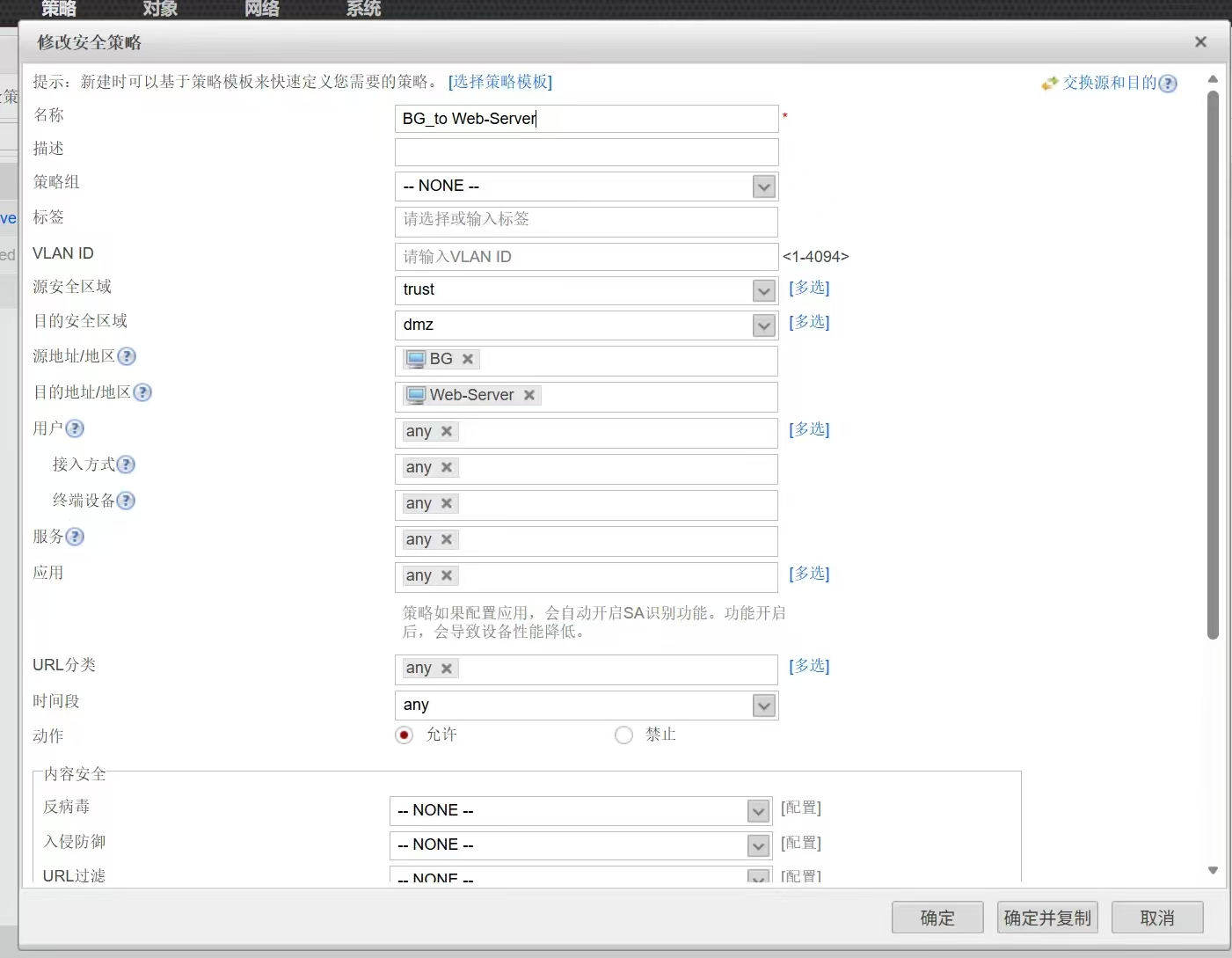

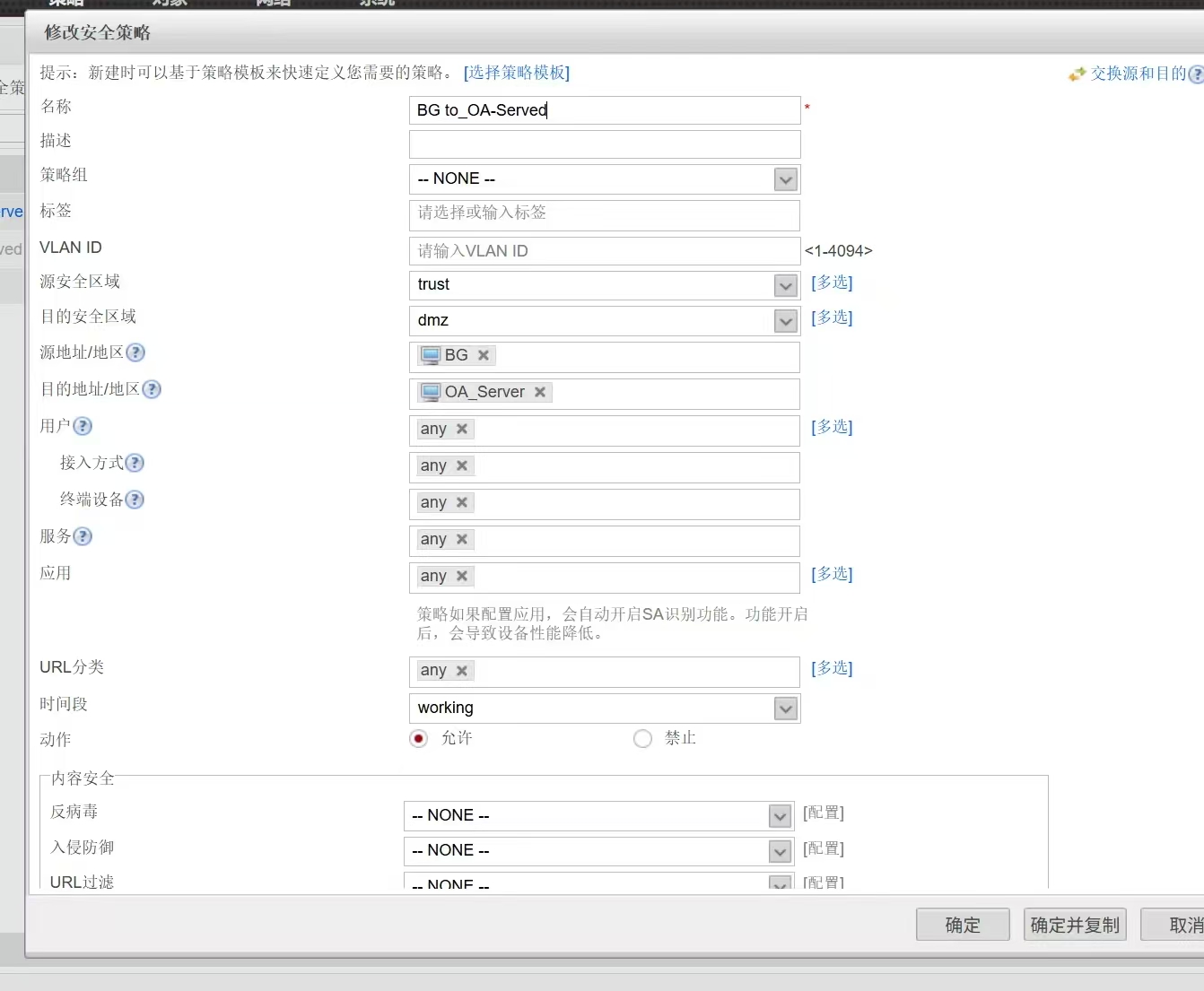

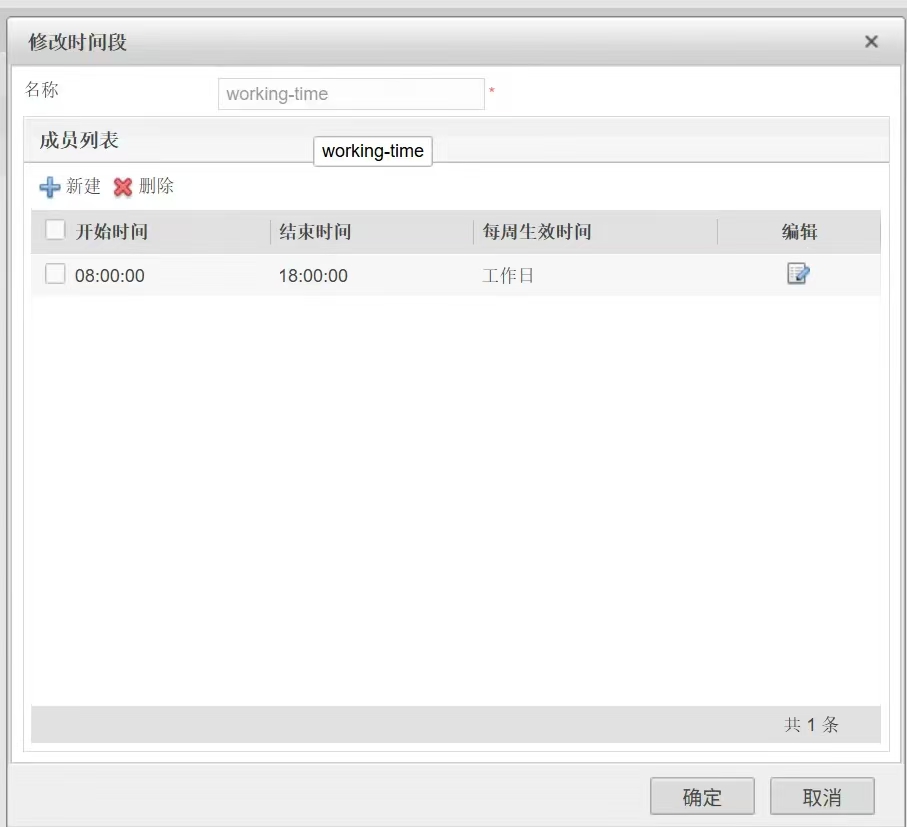

2. 办公区权限：访问 OA 服务器仅在周一至周五 8:00-18:00 允许通行，非工作时间直接拦截，防止非工作时段操作办公系统；访问 Web 服务器全天候永久放行，保障随时查阅公开产品资料。
3. 生产区基础权限：生产区所有 PC 永久禁止访问 OA 服务器；默认整体无法访问 Web 服务器，收紧基线访问权限。

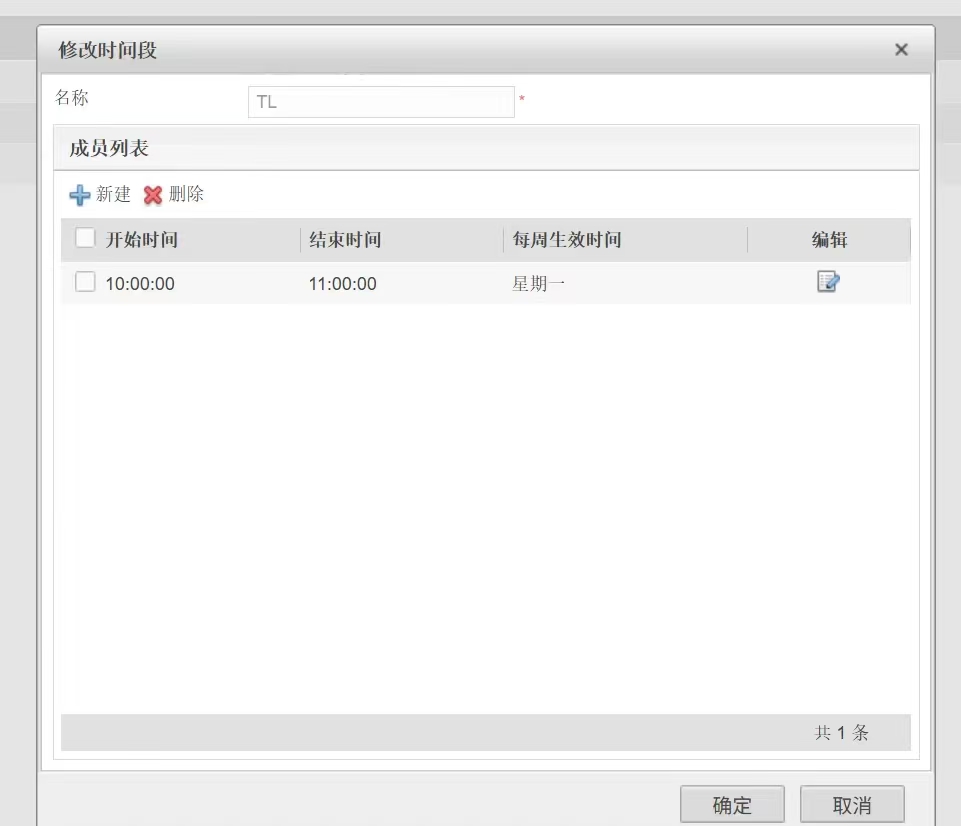

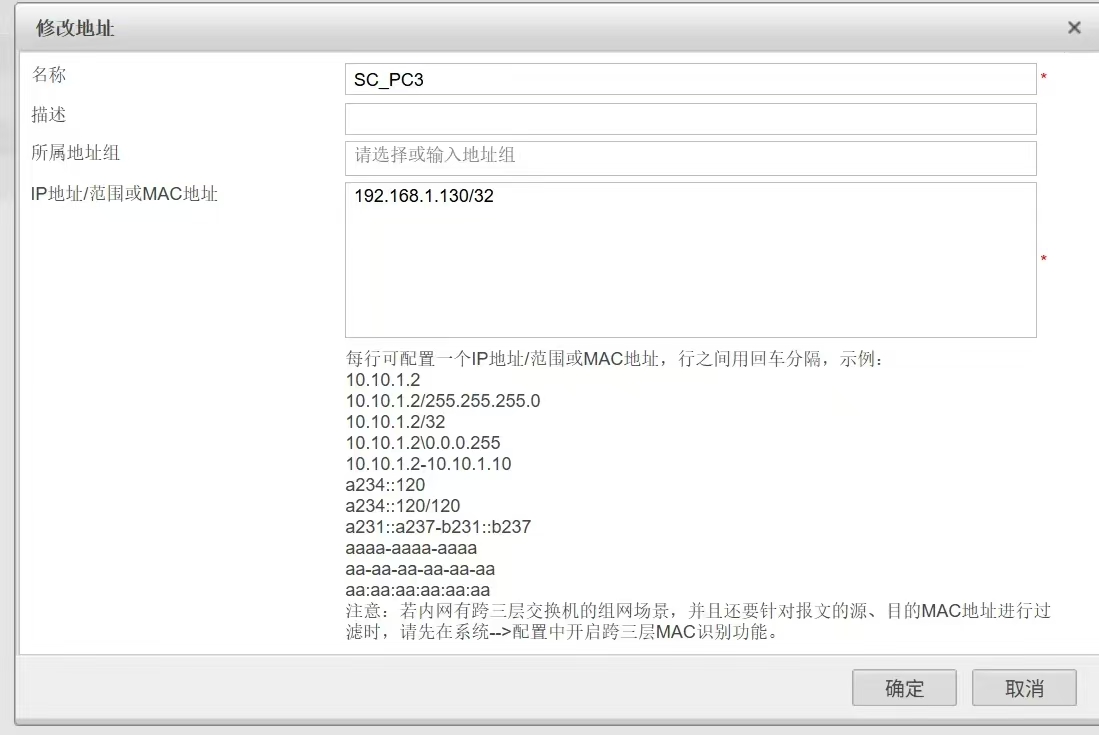

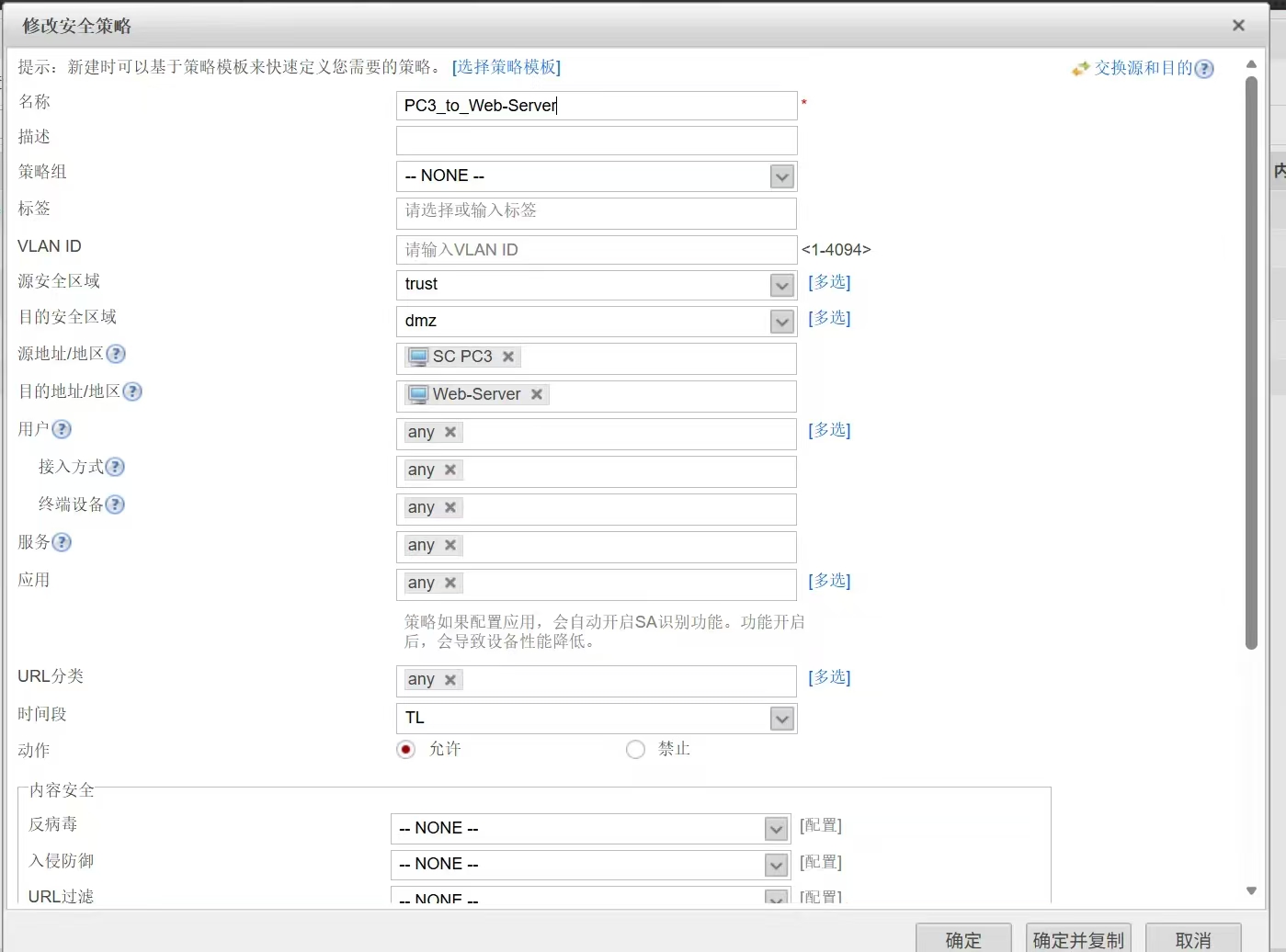

4. 生产区特例权限：仅 PC3 单独配置限时策略，每周一 10:00-11:00 临时开放 Web 服务器访问权限，仅用于产品信息更新，严格落实最小权限访问原则。

3、整体安全设计思路

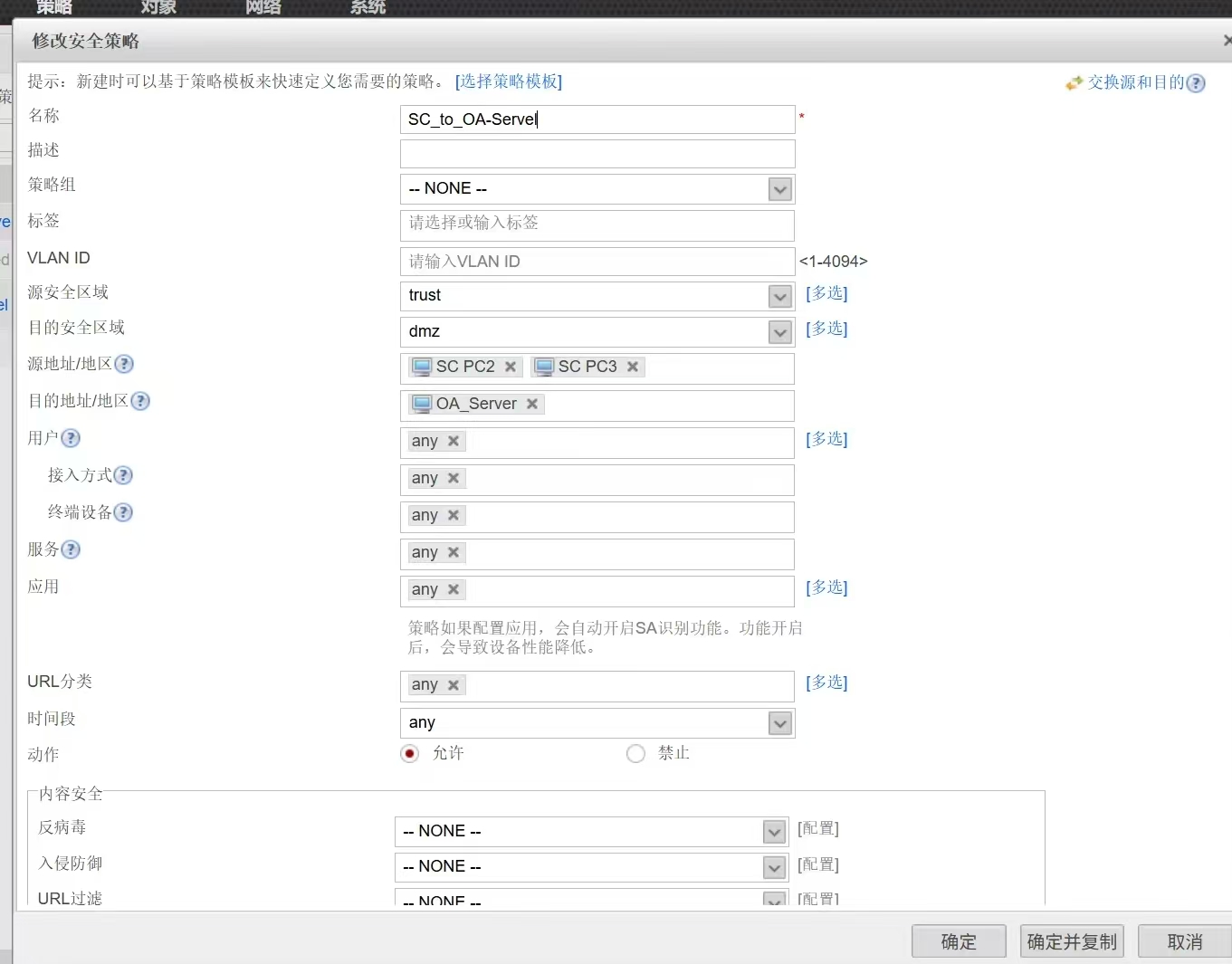

采用三安全区域逻辑隔离机制，区域间默认全部阻断，仅通过手动安全策略按需放通；按照办公岗、生产岗不同岗位职责差异化授权；依托防火墙时间段对象实现分时访问控制；策略执行顺序遵循特例优先原则，顺序为 PC3 特例放行策略→各部门通用放行策略→最后配置全局拒绝策略，保障流量匹配逻辑无误，权限管控严谨可控。

三、具体分步骤配置

FW

int g1/0/0
ip add 10.0.0.254 24
q

int g1/0/1.1
ip add 192.168.1.126 25
vlan-type dot1q 2
q

int g1/0/1.2
ip add 192.168.1.254 25
vlan-type dot1q 3
q

firewall zone dmz
add int g1/0/0
q

firewall zone trust
add int g1/0/1.1
add int g1/0/1.2
q

LSW1

system-view
vlan batch 2 3

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3
q

int g0/0/2
port link-type access
port default vlan 2
q

int g0/0/3
port link-type access
port default vlan 3
q

int g0/0/4
port link-type access
port default vlan 3
q

ip route-static 0.0.0.0 0.0.0.0 192.168.0.126

1、VLAN 2属于办公区；VLAN 3属于生产区

2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访问OA Server，其他时间不允许

3、办公区PC可以在任意时刻访问Web Server

4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

5、特例：生产区PC3可以在每周一早10到早11访问Web Server，用来更新企业最新产品信息

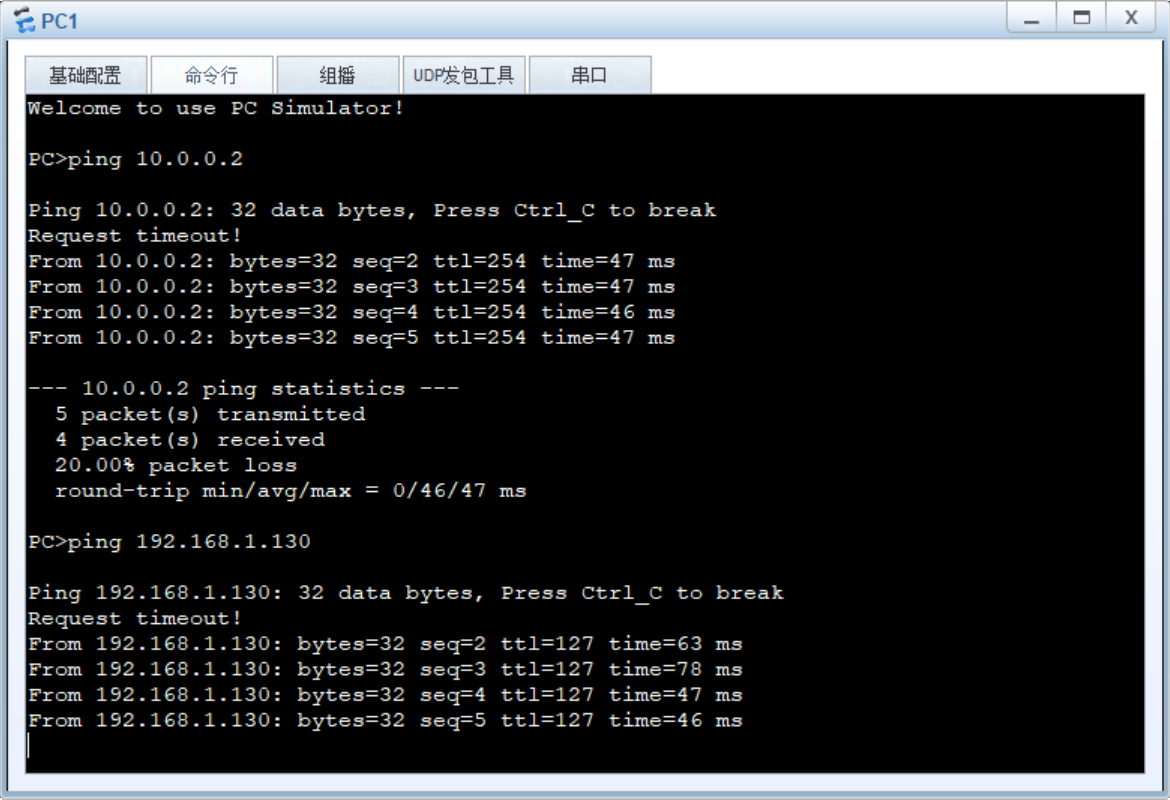

四，测试结果
