实验目的

1.掌握华为交换机 VLAN 的划分与 Trunk 链路的配置方法。

2.掌握华为防火墙（USG系列）子接口（Sub-interface）与 Dot1q 终结的配置，实现单臂路由。

3.掌握基于安全区域（Zone）和安全策略（Security-policy）的流量管控方法。

4.实现基于时间段的精细化访问控制。

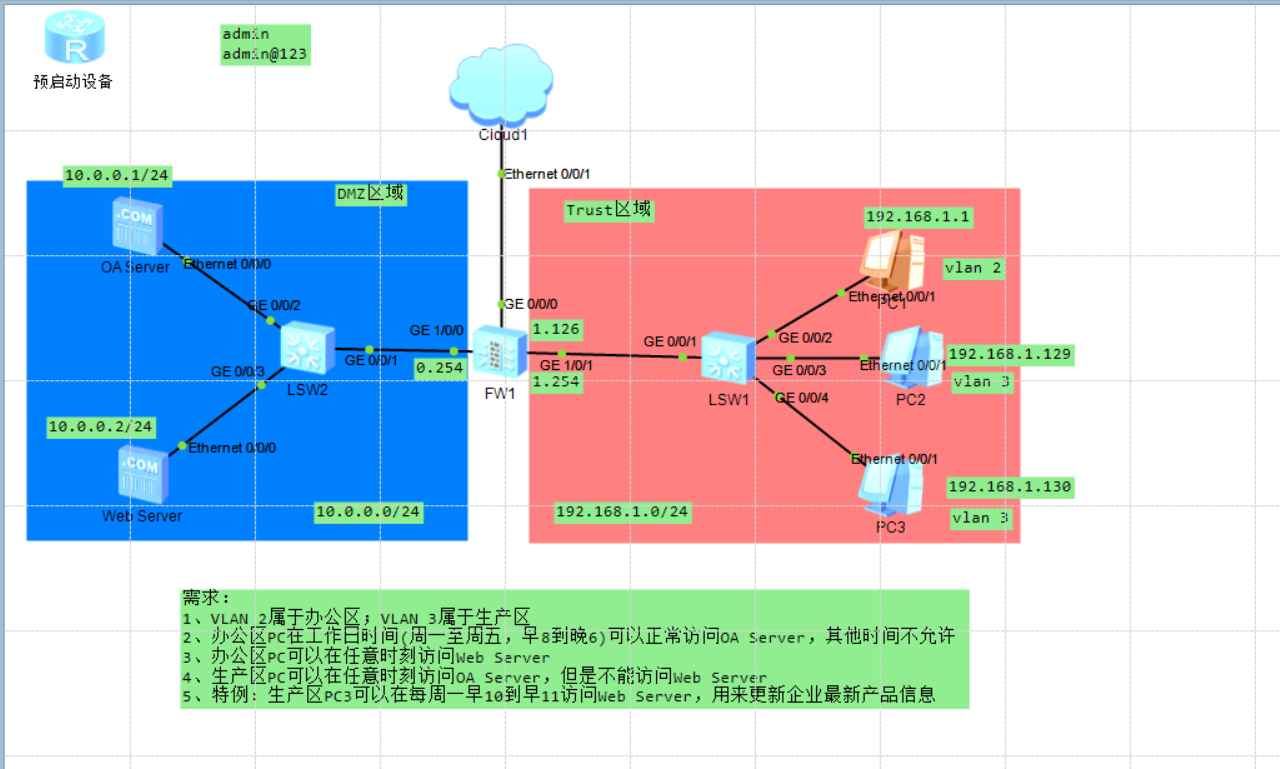

实验拓扑

LSW1（接入交换机）：下联 PC1（办公区）、PC2/PC3（生产区），上联 FW1 GE1/0/1。

FW1（防火墙）：GE1/0/1 通过子接口终结 VLAN 2/3（Trust 区域）；GE1/0/0 连接 DMZ 区域（LSW2 及服务器）。

LSW2（DMZ交换机）：下联 OA Server 和 Web Server，上联 FW1 GE1/0/0。

IP 地址与 VLAN 规划表

设备/接口	所属区域	VLAN ID	IP 地址 / 掩码	网关
PC1​	办公区 (Trust)	2	192.168.1.1 / 25	192.168.1.126
PC2​	生产区 (Trust)	3	192.168.1.129 / 25	192.168.1.254
PC3​	生产区 (Trust)	3	192.168.1.130 / 25	192.168.1.254
FW1 子接口 .2​	办公区网关	2	192.168.1.126 / 25	-
FW1 子接口 .3​	生产区网关	3	192.168.1.254 / 25	-
FW1 GE1/0/0​	DMZ 网关	10	10.0.0.254 / 24	-
OA Server​	DMZ	10	10.0.0.1 / 24	10.0.0.254
Web Server​	DMZ	10	10.0.0.2 / 24	10.0.0.254

实验步骤

1.防火墙 FW1 基础接口与区域配置

DMZ 接口
interface GigabitEthernet1/0/0
 ip address 10.0.0.254 255.255.255.0

VLAN 2 子接口（办公区网关）

interface GigabitEthernet1/0/1.2
 vlan-type dot1q 2
 ip address 192.168.1.126 255.255.255.128

VLAN 3 子接口（生产区网关）
interface GigabitEthernet1/0/1.3
 vlan-type dot1q 3
 ip address 192.168.1.254 255.255.255.128

加入安全区域
firewall zone trust
 add interface GigabitEthernet1/0/1.2
 add interface GigabitEthernet1/0/1.3
firewall zone dmz
 add interface GigabitEthernet1/0/0

2.交换机 LSW1 配置（接入与级联）
创建 VLAN，并将连接 PC 的端口划入对应 VLAN，上联防火墙端口配置为 Trunk。

vlan batch 2 3

interface GigabitEthernet0/0/1   # 上联 FW1
 port link-type trunk
 port trunk allow-pass vlan 2 3
 undo shutdown
interface GigabitEthernet0/0/2   # 接 PC1 (办公区)
 port link-type access
 port default vlan 2
 undo shutdown
interface GigabitEthernet0/0/3   # 接 PC2 (生产区)
 port link-type access
 port default vlan 3
 undo shutdown
interface GigabitEthernet0/0/4   # 接 PC3 (生产区)
 port link-type access
 port default vlan 3
 undo shutdown

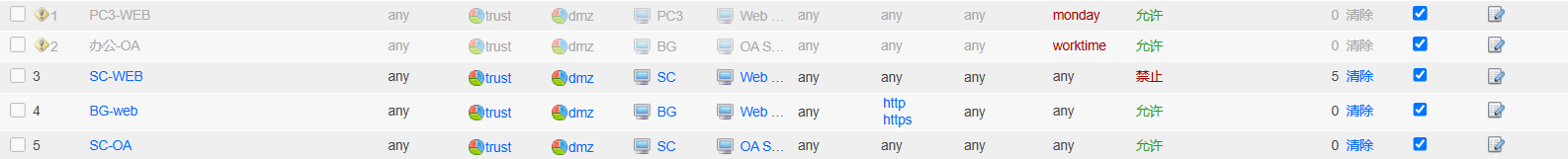

3.防火墙安全策略与时间对象配置
定义时间段，并按优先级从高到低配置安全策略（特例优先）

实验测试

连通性测试

PC1​ ping 192.168.1.126 → 通（本地网关）

PC2​ ping 192.168.1.254 → 通（本地网关）

PC1​ ping 10.0.0.254 → 通（跨网段路由正常）

策略有效性测

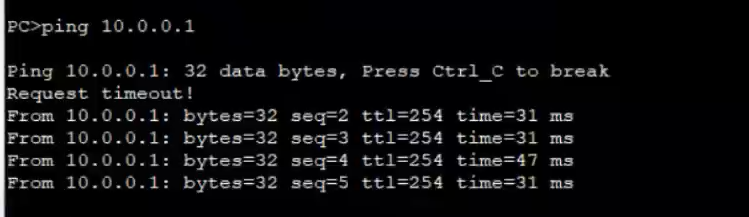

PC1ping OA_server(非工作日)

结果不通

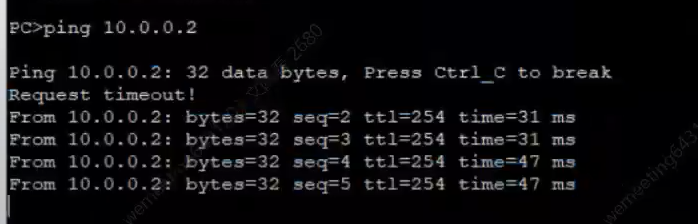

PC1ping Web_server

PC2 ping OA_server
