1.配置接口ip和vlan

sw2

vlan batch 10 20

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20


interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10


interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20



防火墙

interface GigabitEthernet1/0/1.1
ip address 172.16.1.254 255.255.255.0
vlan-type dot1q 10

2.dhcp配置关键命令

dhcp enable

ip pool dhcp-a
 gateway-list 172.16.1.254
 network 172.16.1.0 mask 255.255.255.0
 dns-list 10.0.0.30
 excluded-ip-address 172.16.1.100
 static-bind ip-address 172.16.1.90 mac-address 5489-9833-7586


interface GigabitEthernet1/0/1.1
 dhcp select global


3.防火墙安全区域配置

4.防火墙地址组配置

5.创建管理员

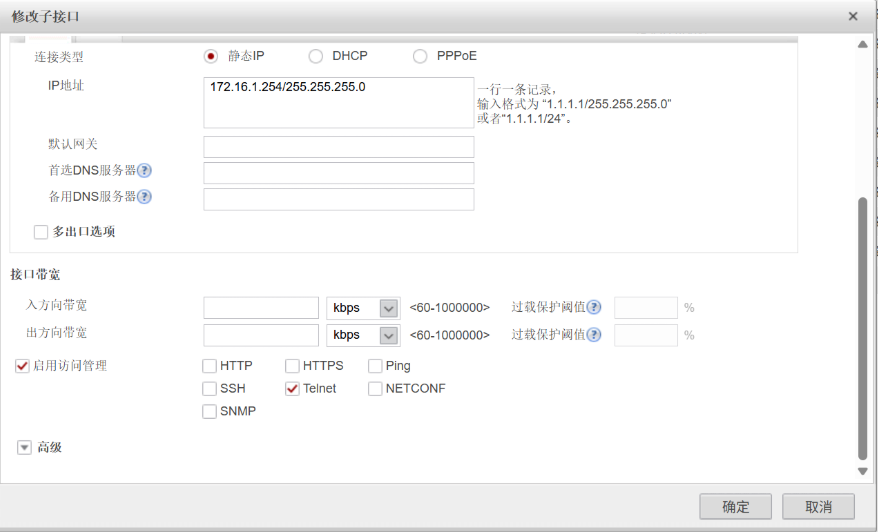

打开telnet功能

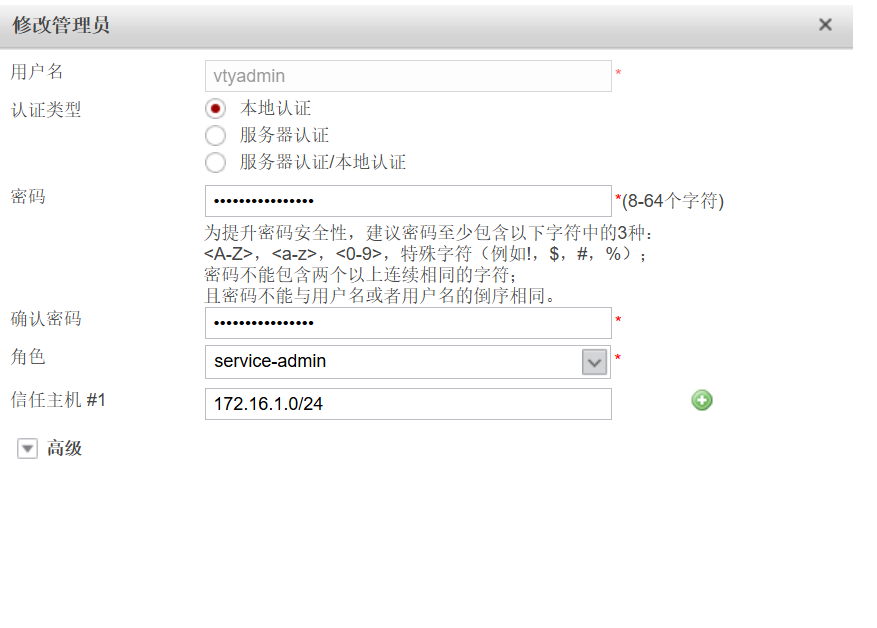

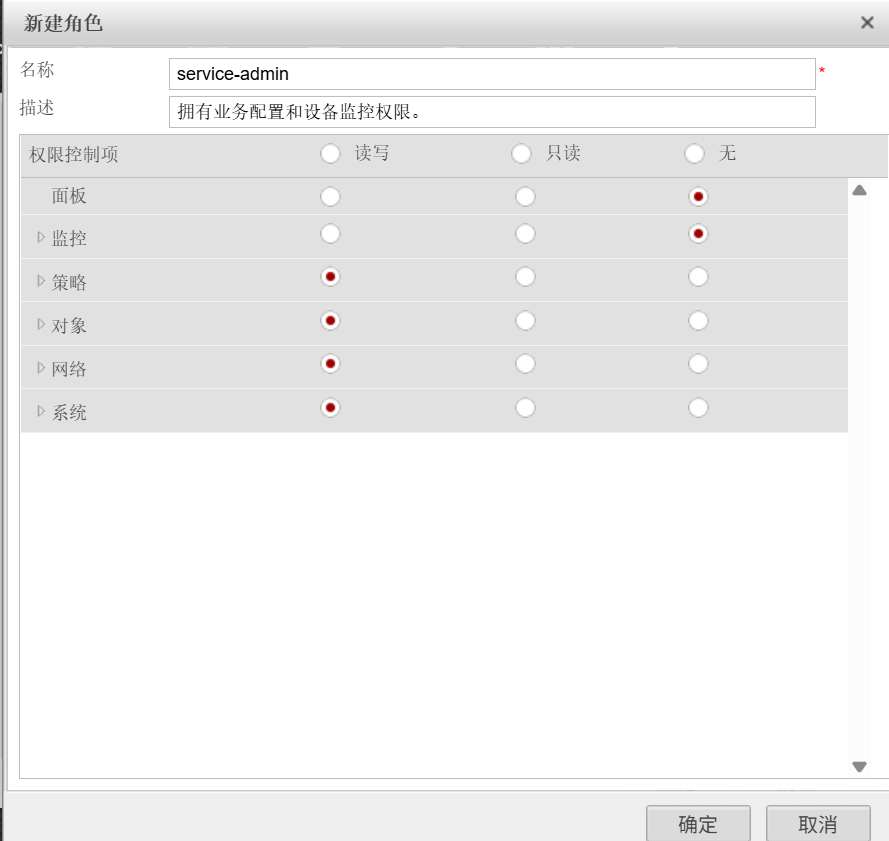

创建管理员

改0 4 接口的协议为telnet

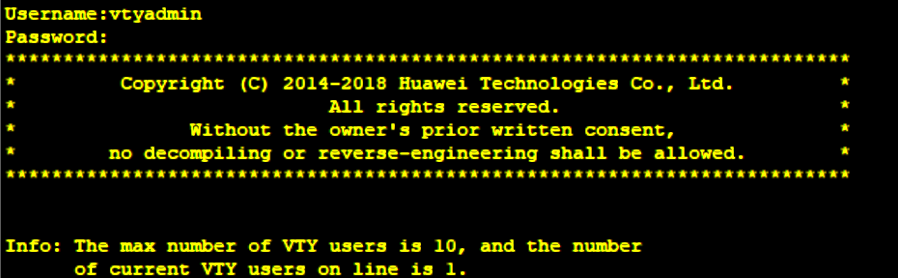

用SW2登录

6.用户认证配置

1、部门A分为运维部、高层管理、财务部；其中，财务部IP地址为静态IP。高管地址DHCP固定分配。
2、部门B分为研发部和市场部；研发部IP地址为静态IP
3、新建一个认证域，所有用户属于认证域下组织架构

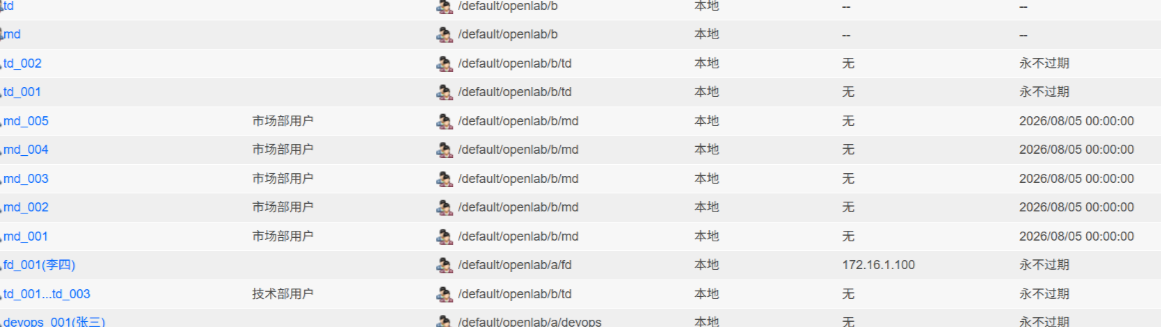

4、根据下表信息，创建企业组织架构
5、用户密码统一为admin@123
6、首次登录必须修改密码

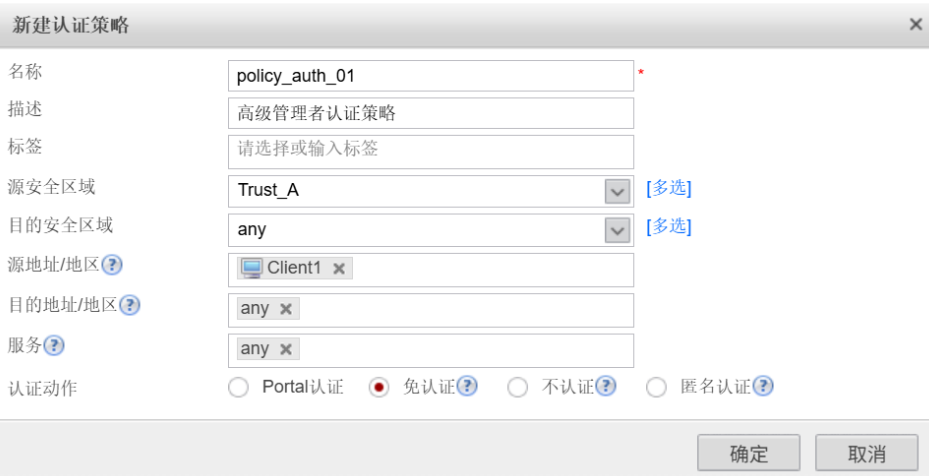

新建认证策略

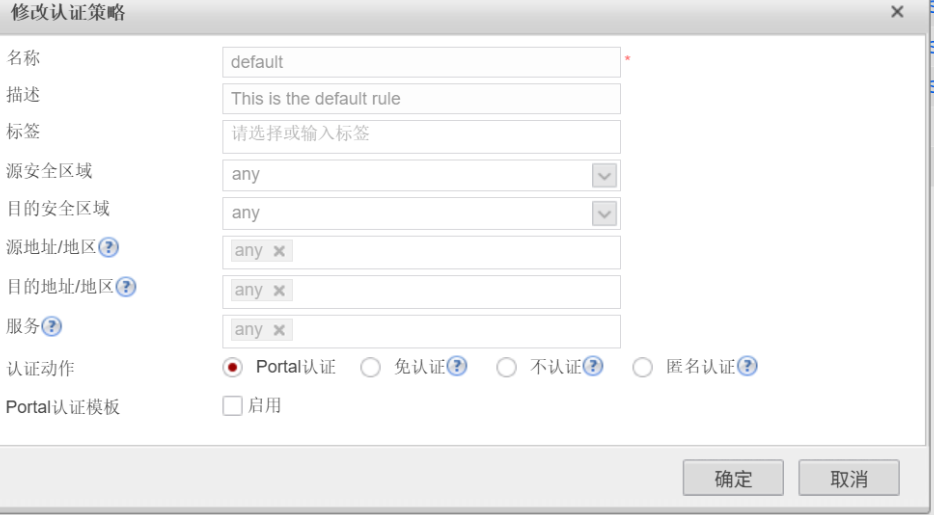

将默认的不认证改为portal认证

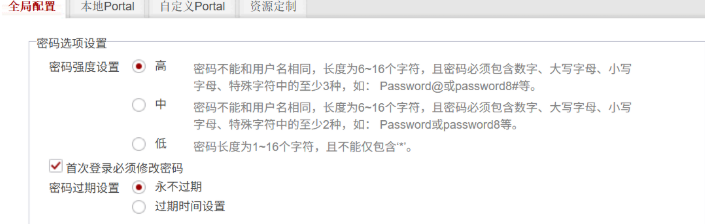

设置首次登录必须改密码

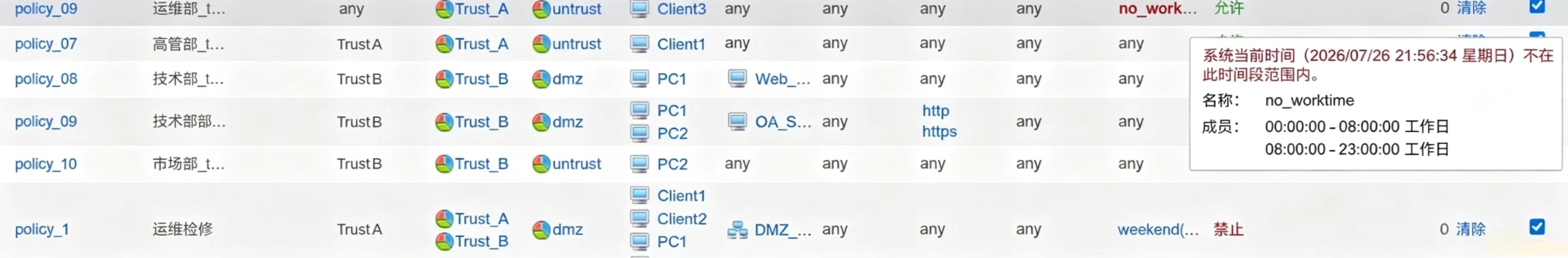

7.安全策略配置

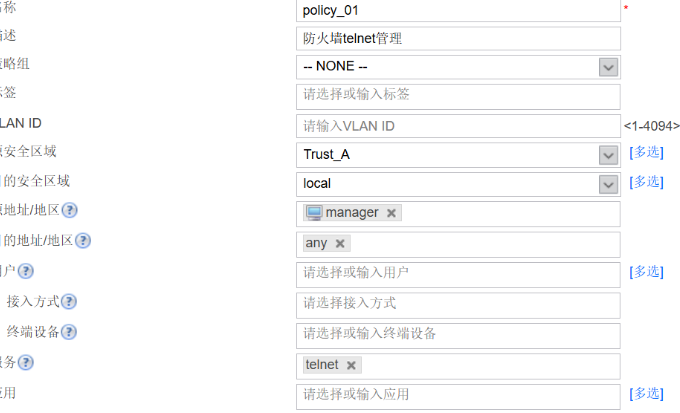

1、配置Telnet策略
2、配置DHCP策略
3、配置DNS策略
4、部门A中分为三个部门，运维部、高管、财务。
a.运维部允许随时随地访问DMZ区域，并对设备进行管理；
b.高管和财务部仅允许访问DMZ区域的OA和Web服务器，并且只有HTTP和HTTPS权限。
c.运维部允许在非工作时间访问互联网环境
d.高管允许随时访问互联网环境
e.财务部任何时间都不允许访问互联网环境
5、部门B分为两个部门，技术部和市场部
a.技术部允许访问DMZ区域中的web服务器，并进行管理
b.技术部和市场部允许访问DMZ区域中的OA服务器，并且只有HTTP和HTTPS权限。
c.市场部允许访问互联网环境
6、每周末公司服务器需要检修维护，允许运维部访问；即，每周末拒绝除运维部以外的流量访问DMZ区
域。
7、部门A和部门B不允许存在直接访问流量，如果需要传输文件信息，则需要通过OA服务器完成。---依
靠默认规则拒绝
