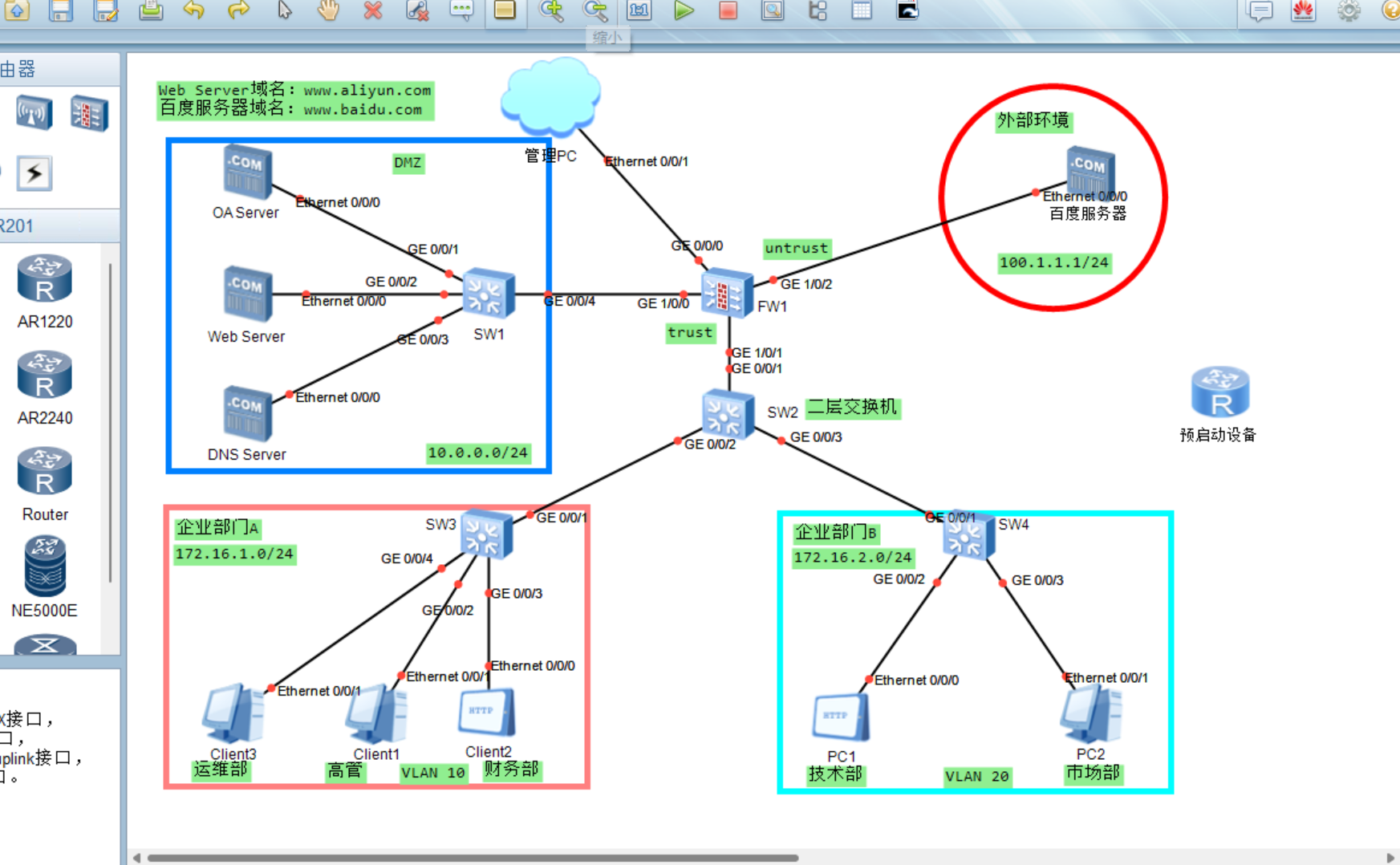

1.实验拓扑图

需求

  1. 基础网络配置：交换机 VLAN、Access/Trunk；防火墙子接口、三层 IP 规划；终端、服务器静态 IP 配置。

  2. DHCP 服务：防火墙全局地址池，VLAN10/VLAN24 自动分配，高管 Client1 固定绑定 172.16.90。

  3. 安全区域划分：自定义 TrustA、TrustB，区分内网两个部门，划分 DMZ、Untrust。

  4. 地址对象 / 地址组：服务器、各终端、管理员 IP 批量分组，供策略调用。

  5. 管理员 Telnet 权限：本地账号 vtyadmin，限制 172.16.1.0 网段登录，自定义权限角色 service-admin。

  6. Portal / 匿名 / 免认证用户认证：按部门、访问目的区分认证方式，搭建组织架构与用户账号，绑定 IP/MAC、账号有效期。

  7.  细粒度安全策略：Telnet、DHCP、DNS 基础放行；分部门管控 DMZ、互联网访问权限；时间策略限制周末非运维访问服务器；禁止 A、B 内网直连。

2.需求分析

（一）基础网络层需求

  1. 二层交换机 SW2 完成 VLAN 隔离，VLAN10、VLAN20 通过 Trunk 透传，防火墙单臂路由实现三层 VLAN 网关。

  2. 全网路由互通：防火墙默认路由指向外网百度，内网、DMZ 直连路由自动生成。

  3. 终端分静态、DHCP 两类，服务器全部静态固定 IP。

（二）DHCP 需求

  1. 防火墙全局 DHCP，两个地址池分别对应 172.16.1.0/24、172.16.2.0/24。

  2. 固定 IP 绑定：Client1 MAC 绑定固定地址 172.16.1.90，PC1、Client2 手动静态不参与分配，地址池排除 172.16.1.100、172.16.2.100。

  3. 所有 DHCP 客户端 DNS 统一指向 DMZ 的 10.0.0.30。

（三）安全区域与对象需求

  1. 拆分两个内网区域 Trust-A（VLAN10，优先级 70）、Trust-B（VLAN20，优先级 80），区分 A、B 企业部门，默认 DMZ、Untrust。

  2. 创建地址组统一管理服务器、各部门终端、管理员 IP，简化策略配置，便于后期维护。

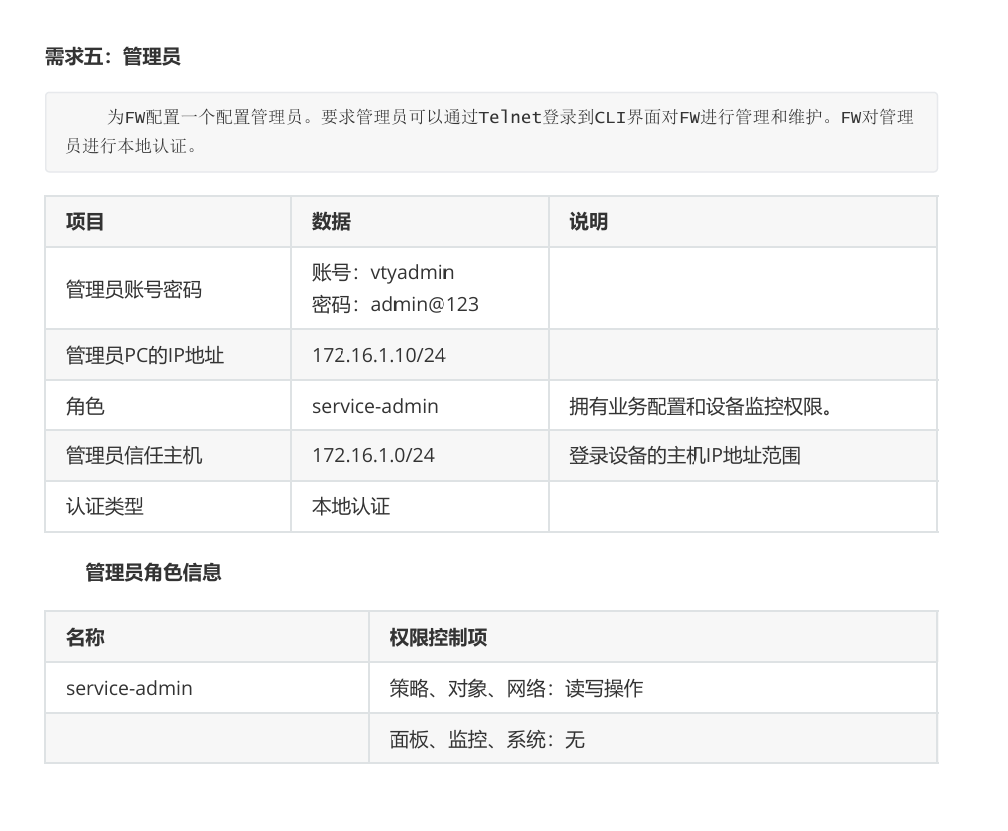

（四）设备管理需求

  1. 仅 172.16.1.0 网段管理员可 Telnet 防火墙，本地账号 vtyadmin。

  2. 自定义角色 service，仅开放网络、对象、安全策略读写权限，监控 / 系统面板无权限。

（五）用户认证需求（重点）

  1. 搭建认证域 openlab，分层组织架构：总组→A/B→细分管理 / 运维 / 财务 / 技术 / 市场。

  2. 多认证方式：高管免认证、财务访问 DMZ 无认证；运维外网 / DMZ 需 Portal；技术 / 市场访问 DMZ 匿名认证；限制账号登录终端、设置过期时间、双向 IP-MAC 绑定。

  3. 7 条认证策略，按源区域、目的区域、源终端、访问资源区分认证动作。

（六）安全访问策略需求

  1. 基础放行：Telnet 管理、DHCP 报文、DNS 解析全局放行。

  2. 部门访问管控：

    • A 运维：任意时段访问全部 DMZ、仅非工作时间上网；

    • A 高管：仅 OA/Web，全天可上网；

    • A 财务：仅 OA/Web，禁止外网；

    • B 技术：Web 管理、OA 仅 http/https，禁止外网；

    • B 市场：OA 仅 http/https，可上网；

  3. 时间控制：周末仅运维可访问 DMZ 服务器，其余全部拒绝；

  4. 隔离需求：Trust-A、Trust-B 内网禁止直接互访，跨部门文件仅走 DMZ OA 服务器中转，依靠默认拒绝策略实现隔离。

3.详细配置

交换机

交换机SW2
# 创建VLAN
vlan batch 10 20
# 连接SW3 GE0/0/2 配置Access VLAN10
interface GigabitEthernet 0/0/2
 port link-type access
 port default vlan 10
# 连接SW4 GE0/0/3 配置Access VLAN20
interface GigabitEthernet 0/0/3
 port link-type access
 port default vlan 10
# 上联防火墙GE0/0/1 Trunk允许VLAN10、20
interface GigabitEthernet 0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20

interface GigabitEthernet 0/0/0
 shutdown
交换机SW1
# 所有接口默认Access VLAN1，无需划分
interface GigabitEthernet 0/0/1
 port link-type access
interface GigabitEthernet 0/0/2
 port link-type access
interface GigabitEthernet 0/0/3
 port link-type access
interface GigabitEthernet 0/0/4
 port link-type access
交换机SW3
vlan batch 10
# Client1 高管 GE0/0/0
interface GigabitEthernet 0/0/0
 port link-type access
 port default vlan 10
# Client2 财务 GE0/0/2
interface GigabitEthernet 0/0/2
 port link-type access
 port default vlan 10
# Client3 运维 GE0/0/3
interface GigabitEthernet 0/0/3
 port link-type access
# 上联SW3 GE0/0/1 Trunk
interface GigabitEthernet 0/1
 port link-type trunk
 port trunk allow-pass vlan 10
交换机SW4
vlan batch 20
# PC1技术 GE0/0/0
interface GigabitEthernet 0/0/0
 port link-type access
 port default vlan 20
# PC2市场 GE0/0/1
interface GigabitEthernet 0/0/1
 port link-type access
 port default vlan 20
# 上联SW2 GE0/0/1 Trunk
interface GigabitEthernet 0/1
 port link-type trunk
 port trunk allow-pass vlan 20

防火墙

接口与三层 IP、单臂子接口、区域绑定

# 1. 基础接口配置
interface GigabitEthernet 1/0/0
 description connect SW1_DMZ
 ip address 10.0.0.254 255.255.255
# 绑定DMZ区域
zone dmz
 set interface GigabitEthernet 1/0/0
# 外网接口GE1/0/2
interface GigabitEthernet 1/0/2
 description connect baidu server
 ip address 100.1.10 255.255.0
zone untrust
 set interface GigabitEthernet 1/0/2

# 单臂父接口，不配置IP
interface GigabitEthernet 1/0/1
# 子接口VLAN10 Trust-A
interface GigabitEthernet 1/0/1.1
 vlan-type dot1q 10
 ip address 172.16.1.254 255.255.0
# 自定义区域Trust-A，优先级70
zone name Trust_A priority 70
set interface GigabitEthernet 1/0/1.1 Trust_A

# 子接口VLAN20 Trust-B
interface GigabitEthernet 1/0/1.2
 vlan-type dot1q 20
 ip address 172.16.254 255.255.0
zone name Trust_B priority 80
set interface GigabitEthernet 1/0/1.2 Trust_B

# 路由：外网默认路由指向百度100.1.1
ip route-static 0.0.0.0 0 100.1.1
# DMZ、VLAN10/VLAN20直连路由自动生成
防火墙DHCP
# 全局开启DHCP
dhcp enable
# 地址池dhcp-a VLAN10
ip pool dhcp-a
 gateway-list 172.16.1.254
 dns-list 10.0.0.30
 network 172.16.1.0 mask 255.255.0
# 排除静态地址
excluded-ip-address 172.16.1.100
# 固定绑定Client1 172.16.1.90（替换真实MAC）
static-bind ip-address 172.16.1.90 mac-address xxxx.xxxx.xxxx
# 地址池dhcp-b VLAN20
ip pool dhcp-b
 gateway-list 172.16.2.254
 dns-list 10.0.0.30
 network 172.16.2.0 mask 255.255.0
 excluded-ip-address 172.16.100
# 子接口开启全局DHCP分配
interface GigabitEthernet 1/0/1.1
 dhcp select global
interface GigabitEthernet 1/0/1.2
 dhcp select global

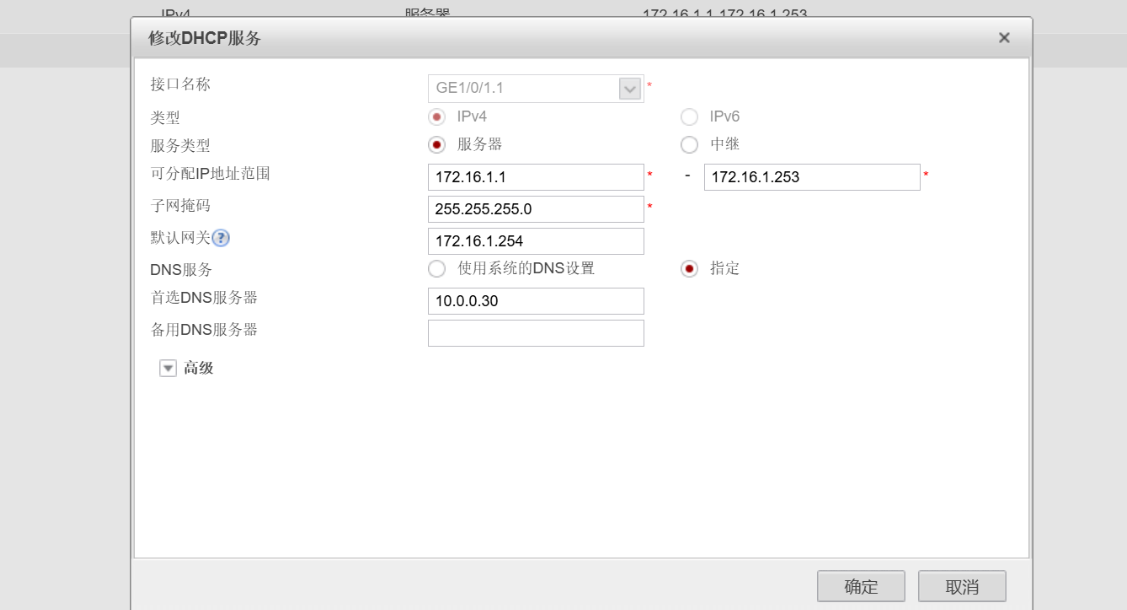

防火墙DHCP（web画面）

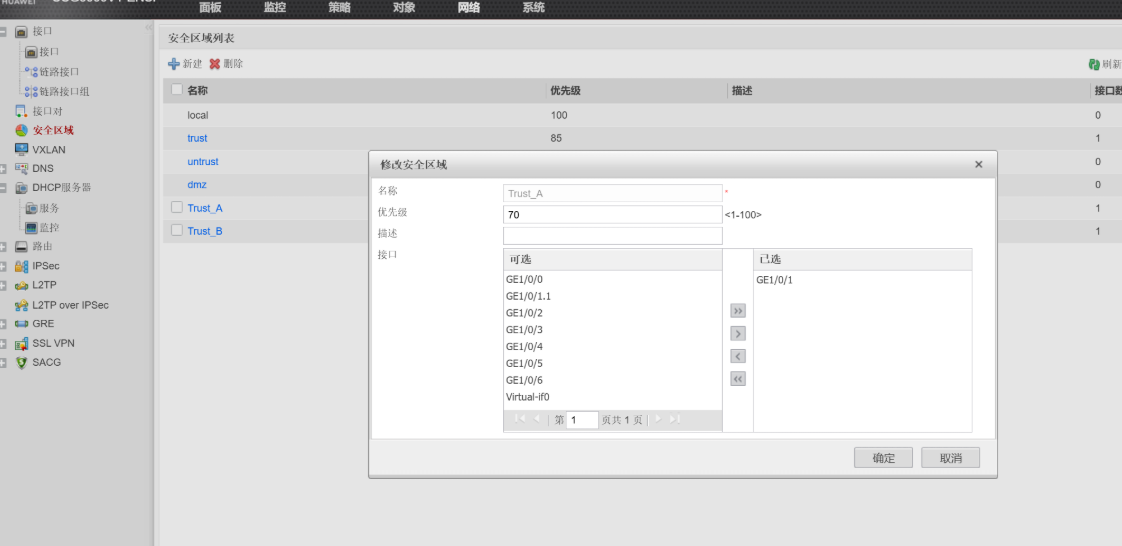

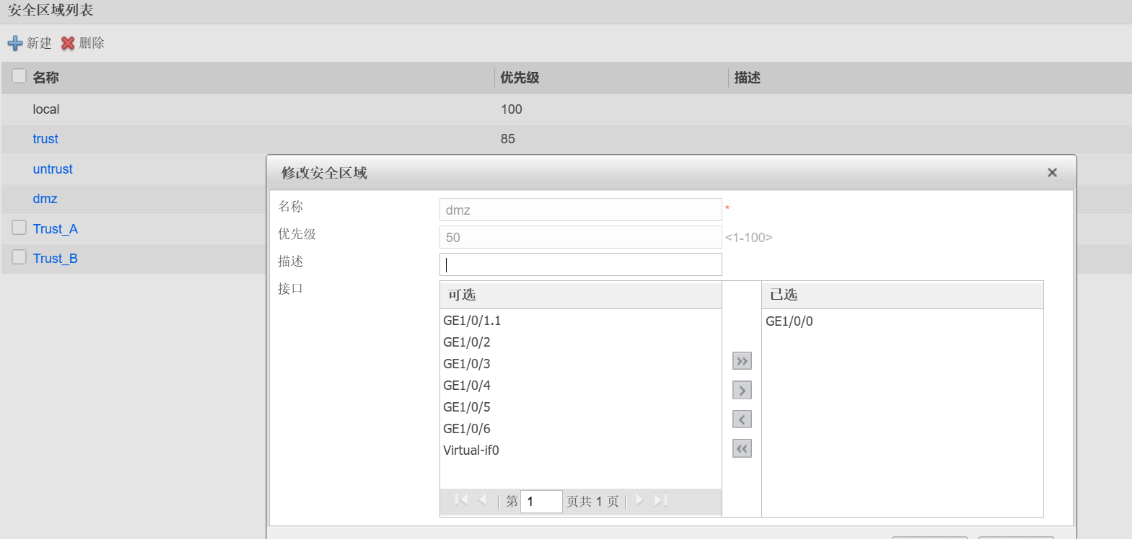

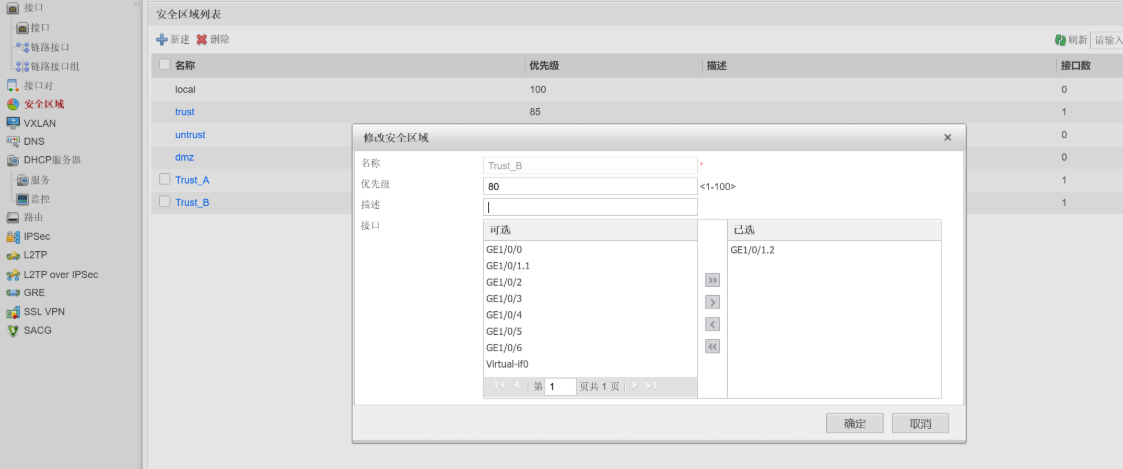

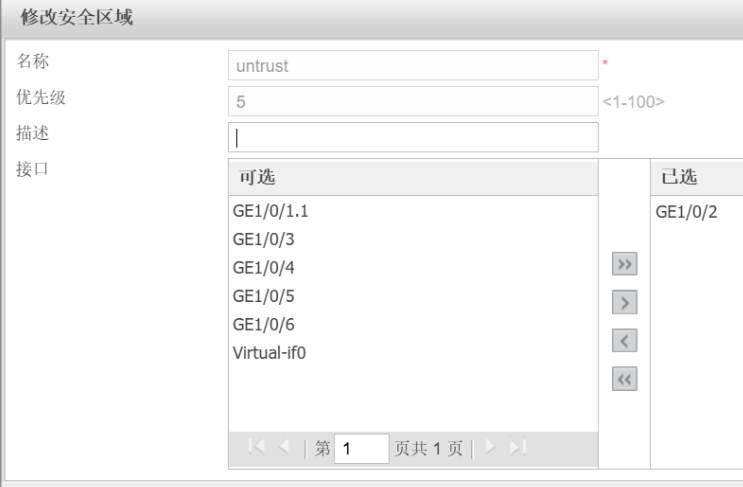

防火墙安全区域

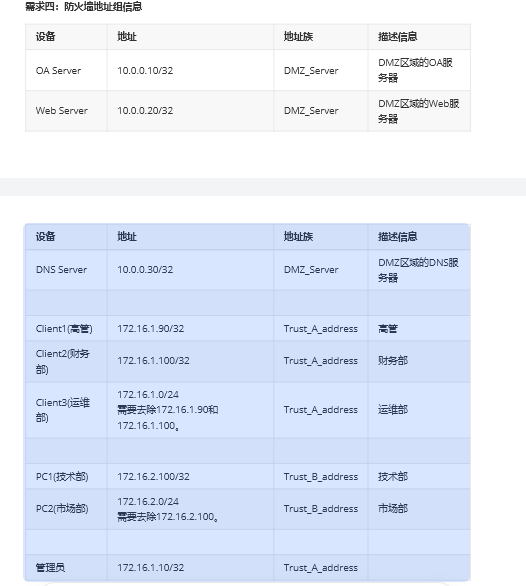

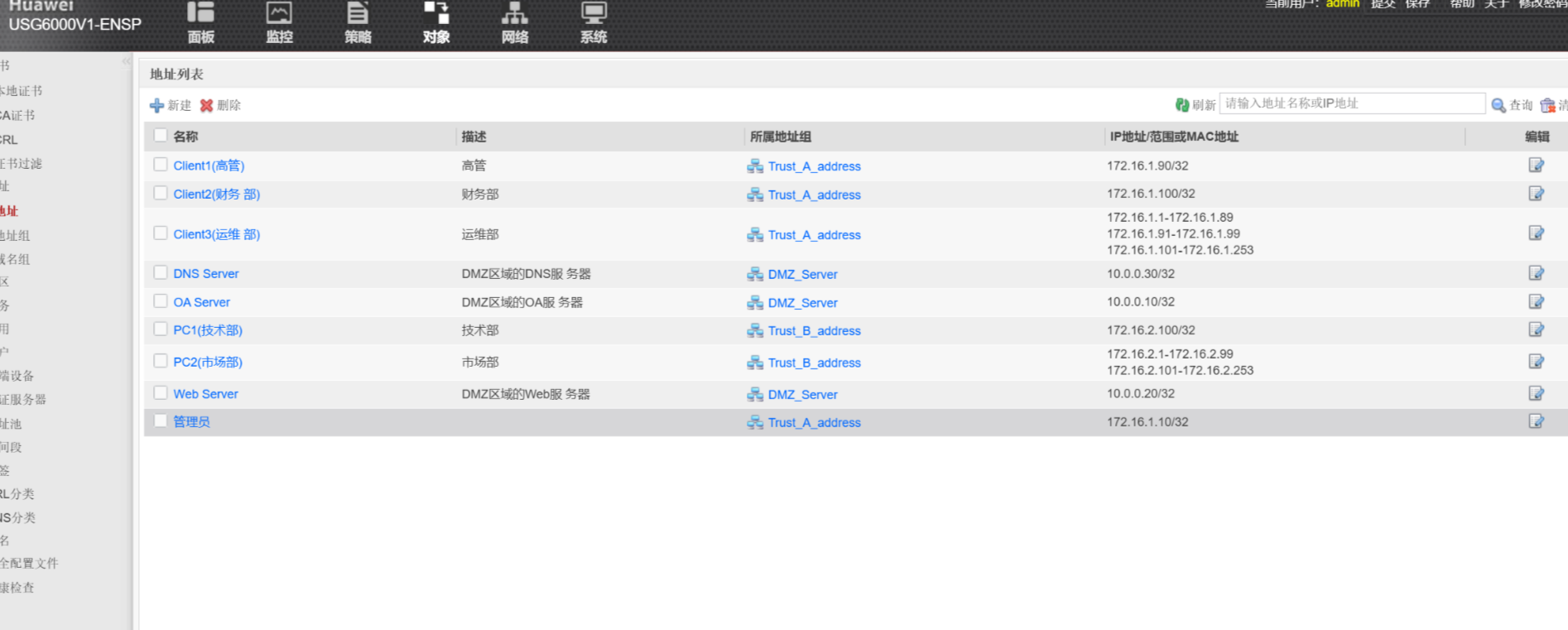

地址组要求

网页web方便

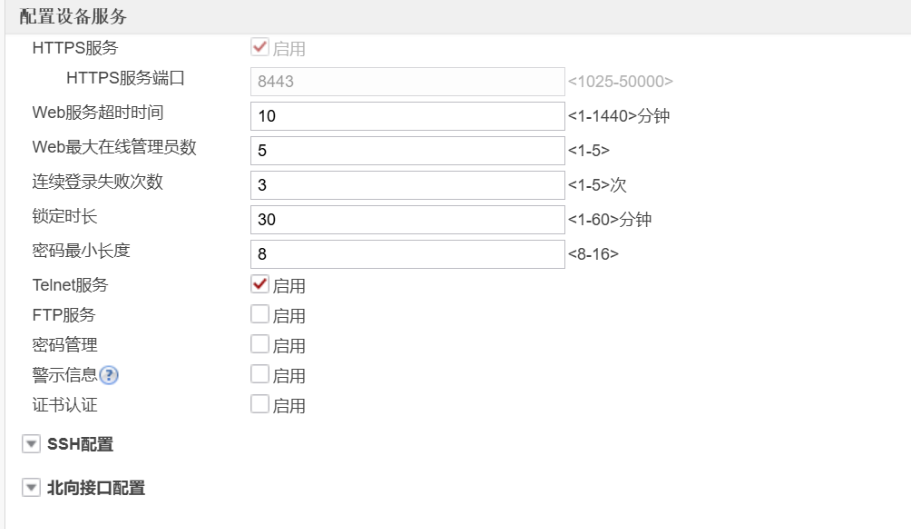

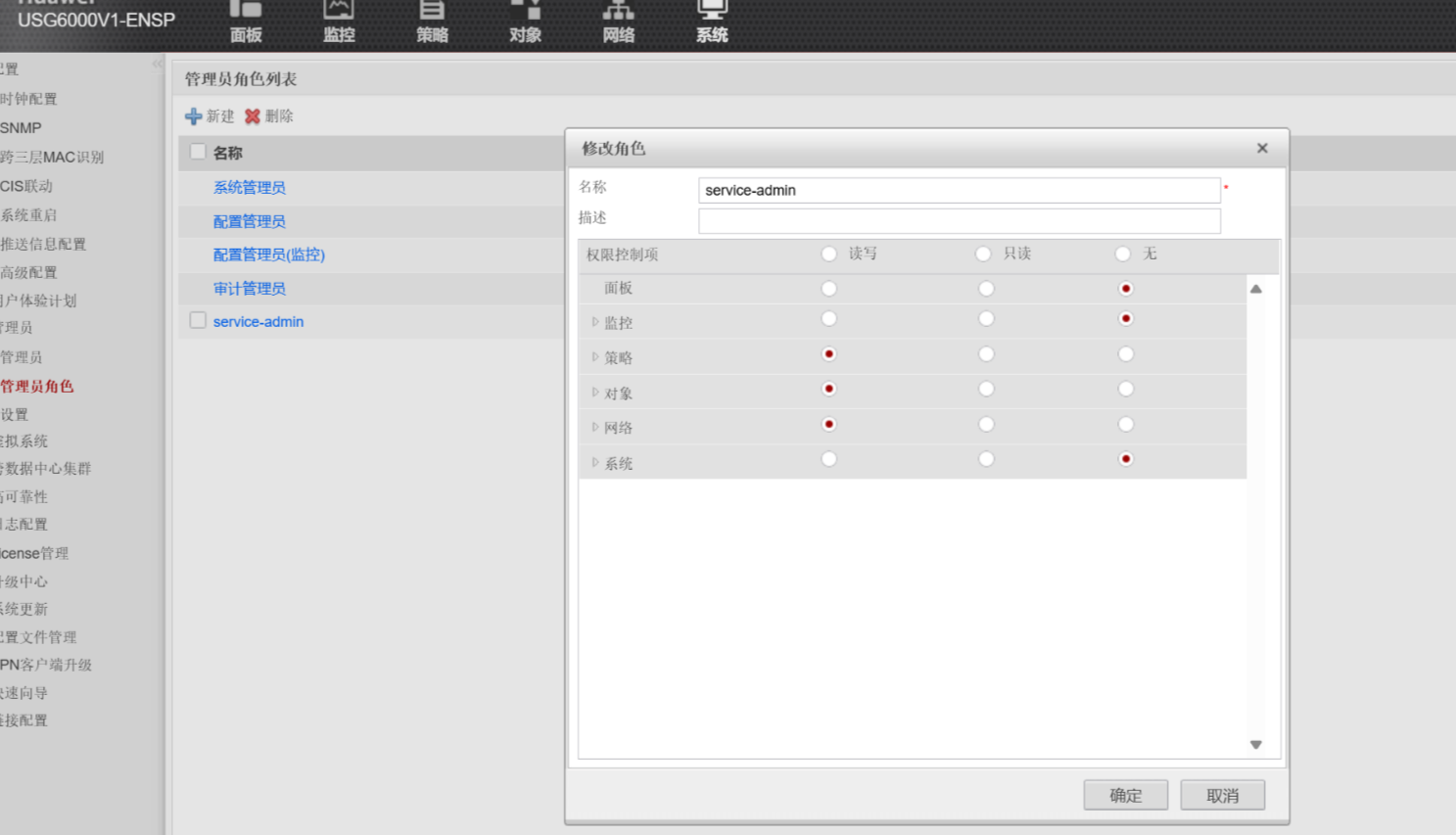

管理员要求

web界面

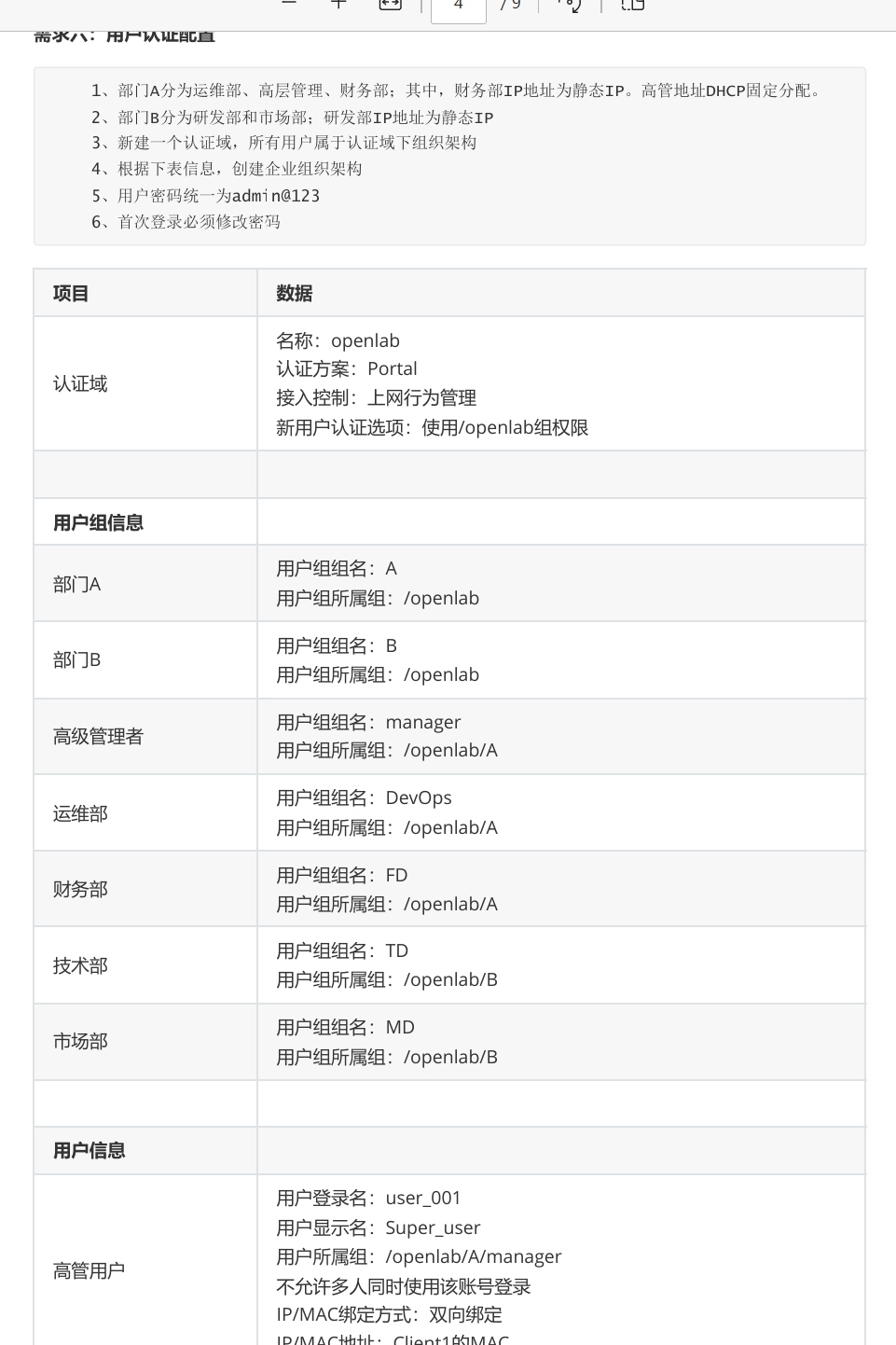

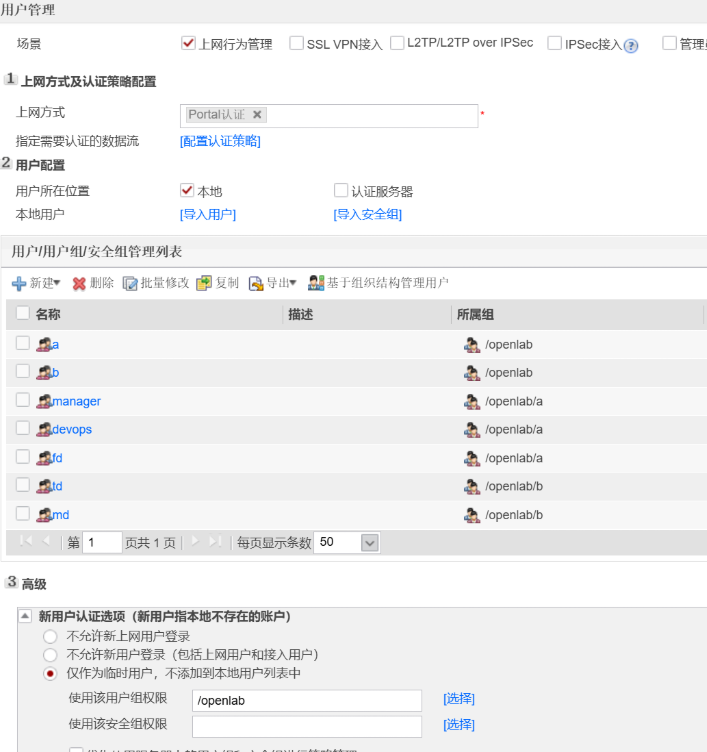

用户认证（部分要求）

用户组

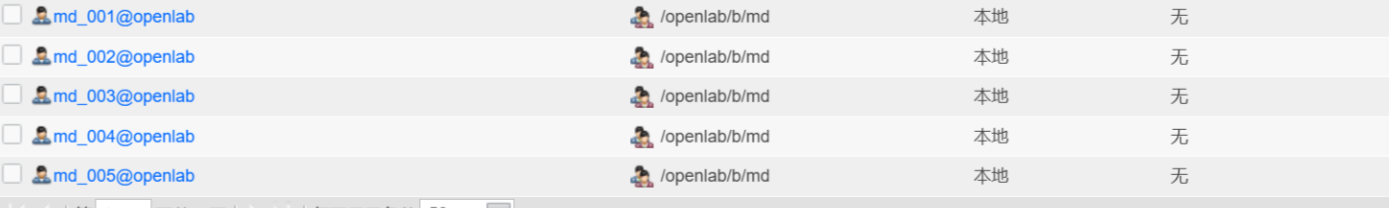

用户

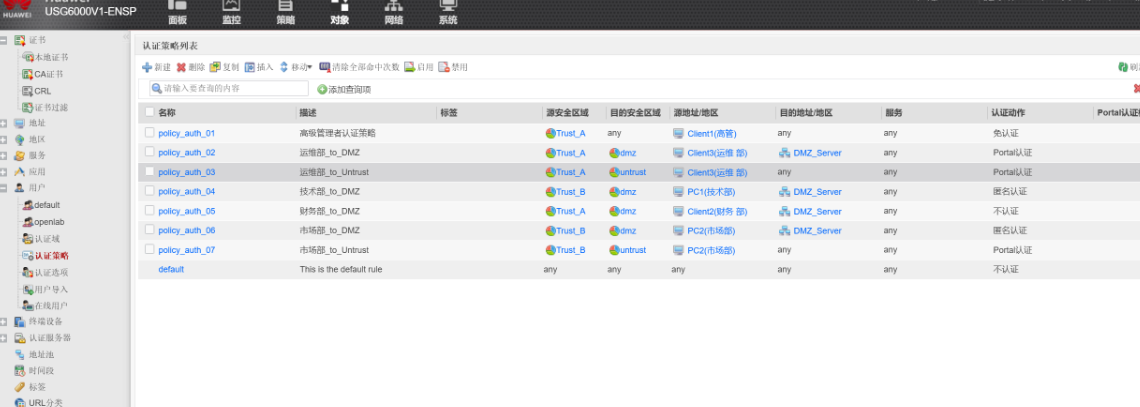

认证策略

# 认证策略
# policy_auth_01 高管免认证
authentication-policy policy_auth_01
 source-zone Trust_A
 source-address Client1
 destination-zone any
 authentication-type free
# policy_auth_02 运维访问DMZ Portal
authentication-policy policy_auth_02
 source-zone Trust_A
 source-address Client3
 destination-zone dmz
 destination-address DMZ_Server
 authentication-type portal
# policy_auth_03 运维外网Portal
authentication-policy policy_auth_03
 source-zone Trust_A
 source-address Client3
 destination-zone untrust
 authentication-type portal
# policy_auth_04 技术访问DMZ匿名
authentication-policy policy_auth_04
 source-zone Trust_B
 source-address PC1
 destination-zone dmz
 destination-address DMZ_Server
 authentication-type anonymous
# policy_auth_05 财务DMZ不认证
authentication-policy policy_auth_05
 source-zone Trust_A
 source-address Client2
 destination-zone dmz
 destination-address DMZ_Server
 authentication-type none
# policy_auth_06 市场DMZ匿名
authentication-policy policy_auth_06
 source-zone Trust_B
 source-address PC2_segment except PC1
 destination-zone dmz
 destination-address DMZ_Server
 authentication-type anonymous
# policy_auth_07 市场外网Portal
authentication-policy policy_auth_07
 source-zone Trust_B
 source-address PC2_segment except PC1
 destination-zone untrust
 authentication-type portal

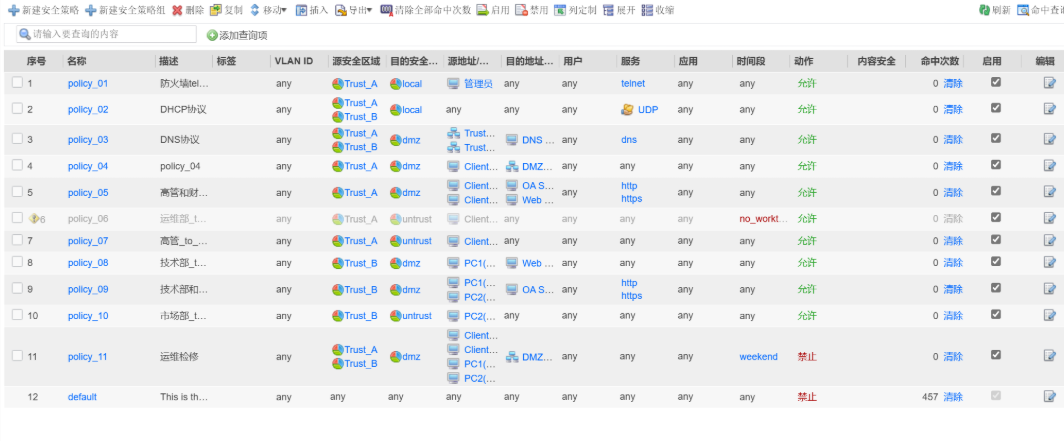

安全策略

# 1. 创建时间段
time-range no_worktime 00:00 to 08:00 working-day
time-range no_worktime 18:00 to 23:59 working-day
time-range weekend 00:00 to 23:59 saturday sunday

# 2. 安全策略
# policy01 Telnet管理
security-policy policy_01
 source-zone Trust_A
 destination-zone local
 source-address Admin
 service telnet
 action permit
# policy02 DHCP放行
security-policy policy_02
 source-zone Trust_A Trust_B
 destination-zone local
 service dhcpudp
 action permit
# policy03 DNS放行
security-policy policy_03
 source-zone Trust_A Trust_B
 destination-zone dmz
 source-address Trust_A_address Trust_B_address
 service dns
 action permit
# policy04 运维全访问DMZ
security-policy policy_04
 source-zone Trust_A
 source-address Client3
 destination-zone dmz
 destination-address DMZ_Server
 action permit
# policy05 高管财务仅HTTP/HTTPS访问OA Web
security-policy policy_05
 source-zone Trust_A
 source-address Client1 Client2
 destination-zone dmz
 destination-address OA Web
 service http https
 action permit
# policy06 运维非工作时间上网
security-policy policy_06
 source-zone Trust_A
 source-address Client3
 destination-zone untrust
 time-range no_worktime
 action permit
# policy07 高管全天上网
security-policy policy_07
 source-zone Trust_A
 source-address Client1
 destination-zone untrust
 action permit
# policy08 技术访问Web管理
security-policy policy_08
 source-zone Trust_B
 source-address PC1
 destination-zone dmz
 destination-address Web
 action permit
# policy09 技术、市场访问OA仅网页
security-policy policy_09
 source-zone Trust_B
 source-address PC1 PC2_segment except PC1
 destination-zone dmz
 destination-address OA
 service http https
 action permit
# policy10 市场允许上网
security-policy policy_10
 source-zone Trust_B
 source-address PC2_segment except PC1
 destination-zone untrust
 action permit
# policy11 周末拒绝除运维外所有内网访问DMZ
security-policy policy_11
 source-zone Trust_A Trust_B
 source-address Client1 Client2 PC1 PC2_segment except PC1
 destination-zone dmz
 destination-address DMZ_Server
 time-range weekend
 action deny

# 全局默认策略：区域间全部拒绝，实现A、B不能直连
security-policy default all deny
