前言

整套实验覆盖交换机 VLAN、防火墙单臂子接口、DHCP 静态绑定、多安全区域、地址对象、Telnet 设备管理、Portal 分层用户认证、精细化分时安全策略。

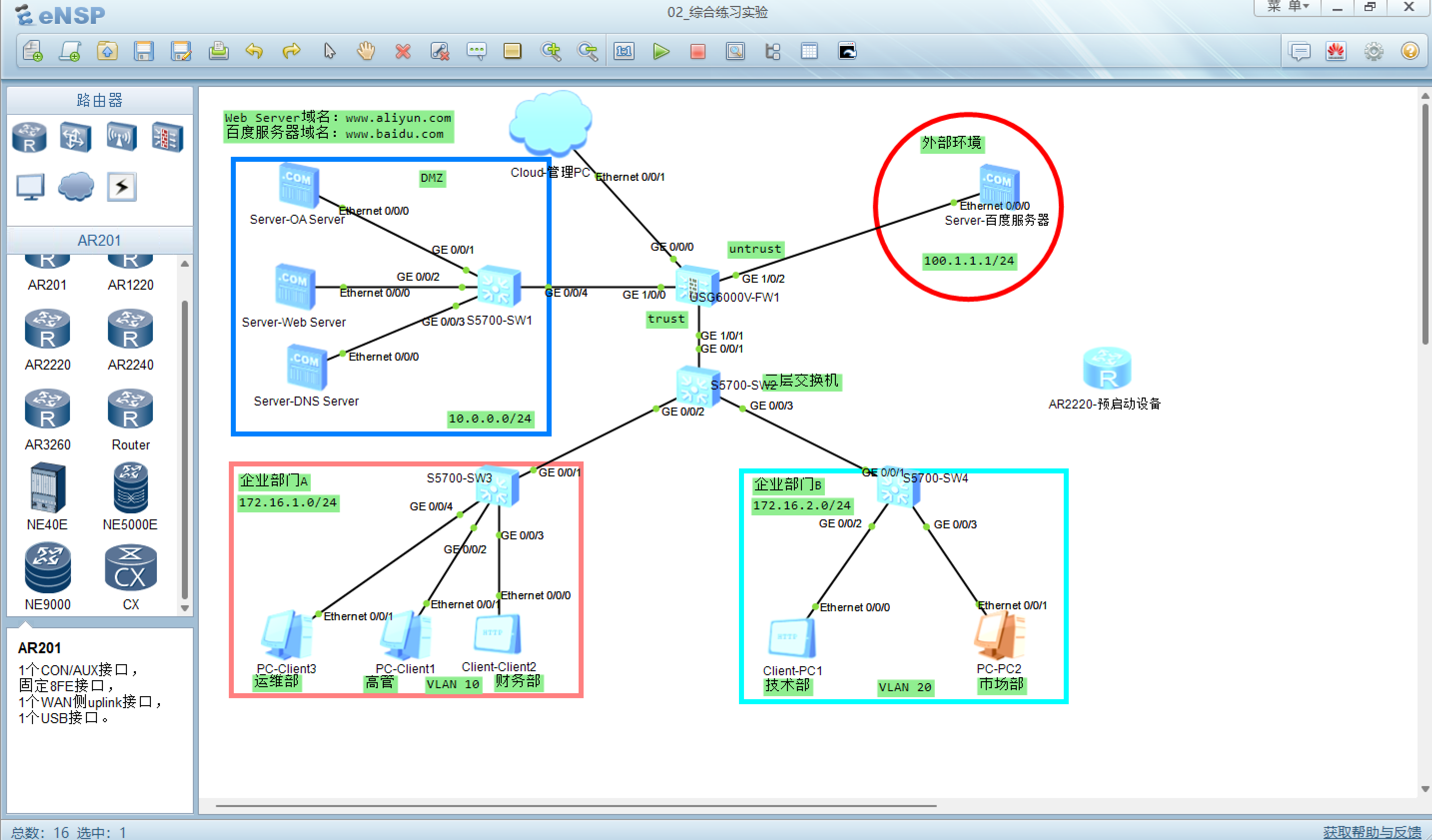

实验整体需求简述

企业内网划分为两大部门：

• 部门 A（Trust_A 区域 VLAN10 172.16.1.0/24）：运维 Client3、高管 Client1、财务部 Client2
• 部门 B（Trust_B 区域 VLAN20 172.16.2.0/24）：技术部 PC1、市场部 PC2
• DMZ 服务器区：OA (10.0.0.10)、Web (10.0.0.20)、DNS (10.0.0.30)
• Untrust 外网区：百度服务器 100.1.1.1

权限核心规则：分角色访问控制、Portal 分层认证、周末服务器检修阻断普通员工访问 DMZ、财务部禁止访问外网、高管免认证、运维全权限等全套约束。

一、二层交换机基础配置（SW2 核心 Trunk+Access）

1.1 SW2 VLAN 接口规划

接口	VLAN	链路类型	作用
GE0/0/1	VLAN10、20	Trunk	上联防火墙单臂接口
GE0/0/2	VLAN10	Access	下联 SW3（部门 A）
GE0/0/3	VLAN20	Access	下联 SW4（部门 B）

1.2 下层接入交换机 SW3/SW4

SW3 接入 VLAN10：运维、高管、财务部终端；SW4 接入 VLAN20：技术部、市场部终端，全部接口配置 Access 对应 VLAN。

system-view
sysname SW2
vlan batch 10 20

# GE0/0/2 Access VLAN10
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
quit

# GE0/0/3 Access VLAN20
interface GigabitEthernet 0/0/3
port link-type access
port default vlan 20
quit

# GE0/0/1 Trunk，允许VLAN10、20
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
quit

二、防火墙接口与安全区域部署（单臂组网重点坑点）

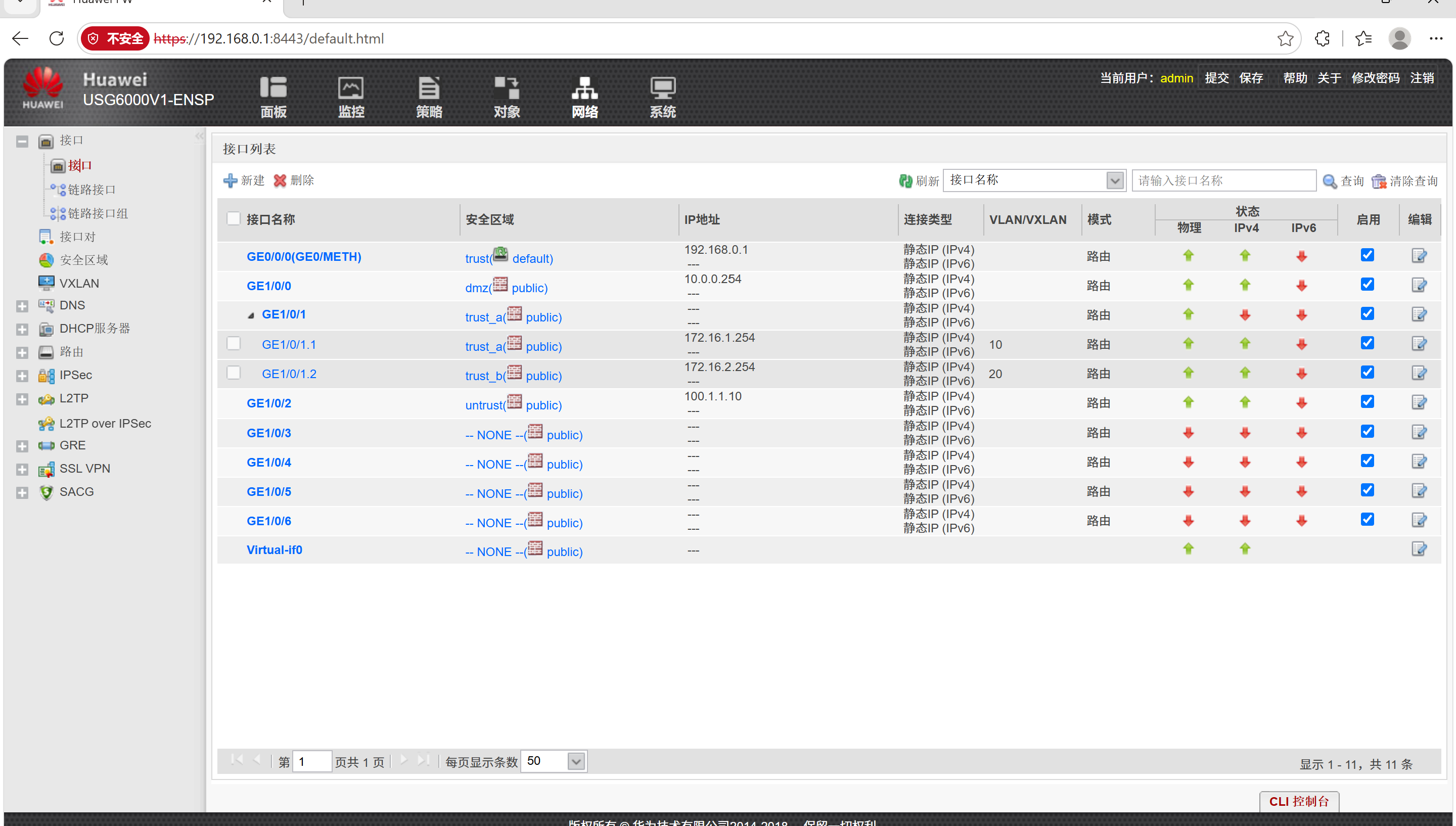

2.1 接口 IP 规划

1. GE1/0/1（父接口，上联交换机）：创建两个子接口实现单臂路由
   • GE1/0/1.1 VLAN10：172.16.1.254/24
   • GE1/0/1.2 VLAN20：172.16.2.254/24
2. GE1/0/0：DMZ 区域，10.0.0.254/24，对接服务器交换机
3. GE1/0/2：Untrust 外网区域，100.1.1.10/24，对接百度外网服务器

2.2 安全区域分配（自定义 Trust_A/Trust_B 区分两个内网网段）表格

接口	安全区域	优先级
GE1/0/1 父接口	Trust_A	70
GE1/0/1.2 子接口	Trust_B	80
GE1/0/0	DMZ	默认
GE1/0/2	Untrust	默认

⚠️实验大坑：华为防火墙单臂模式父接口必须绑定安全区域，否则三层路由 tracert 可达，但 ping 返回 host unreachable，属于 eNSP USG 模拟器经典 ICMP 兼容 BUG，真实设备无此问题。 【

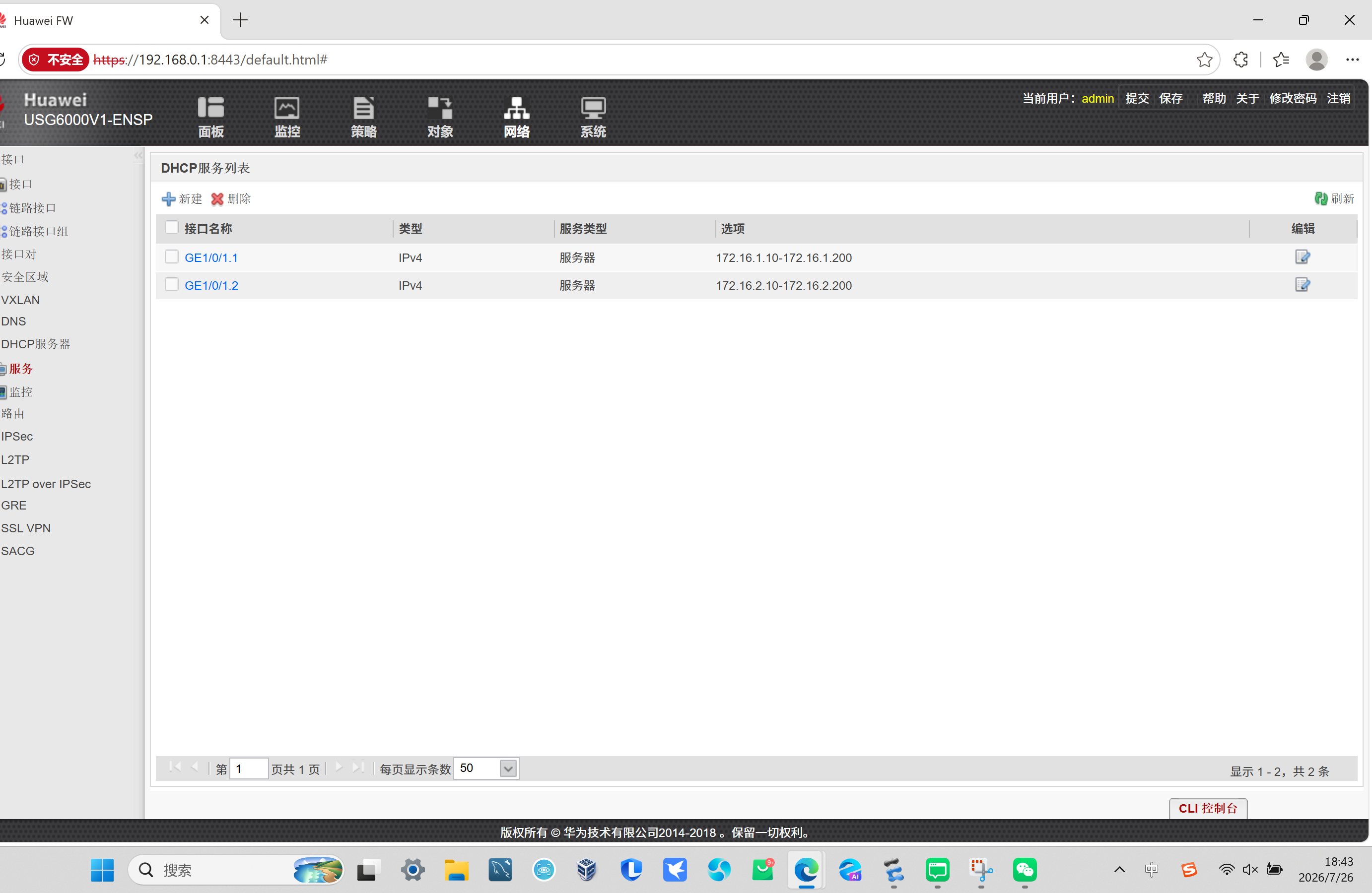

三、DHCP 全局地址池配置（含高管固定 IP 绑定）

3.1 DHCP 全局地址池需求

防火墙全局开启 DHCP，两个地址池分别对应两个内网网段：

1. dhcp-a（172.16.1.0/24）：网关 172.16.1.254，DNS 10.0.0.30，静态绑定 Client1 高管固定地址 172.16.1.90
2. dhcp-b（172.16.2.0/24）：网关 172.16.2.254，DNS 10.0.0.30，排除静态 PC1 地址 172.16.2.100

分配规则：

• Client1、Client3、PC2：DHCP 自动获取（高管固定 IP）
• Client2、PC1：手工静态配置 IP

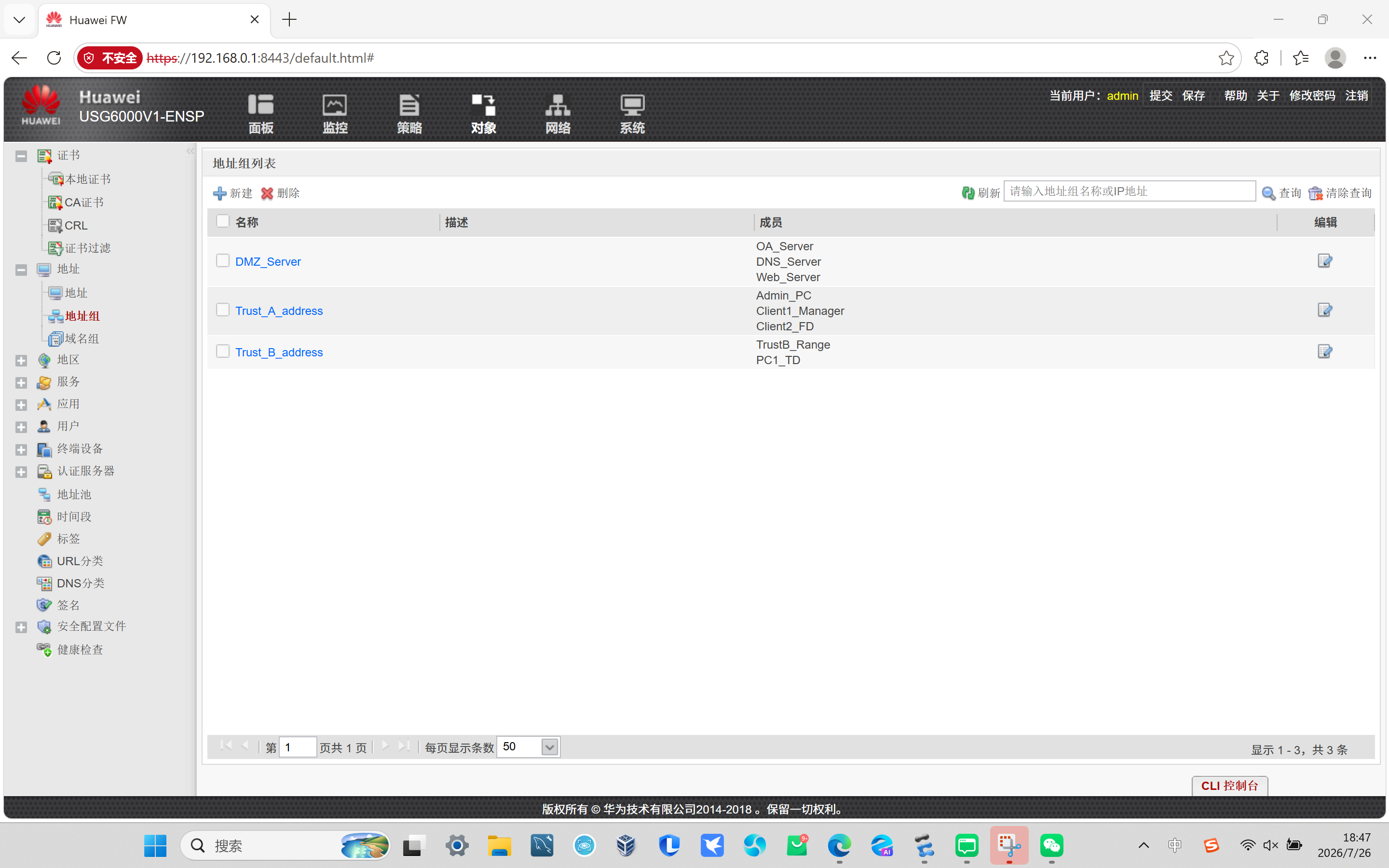

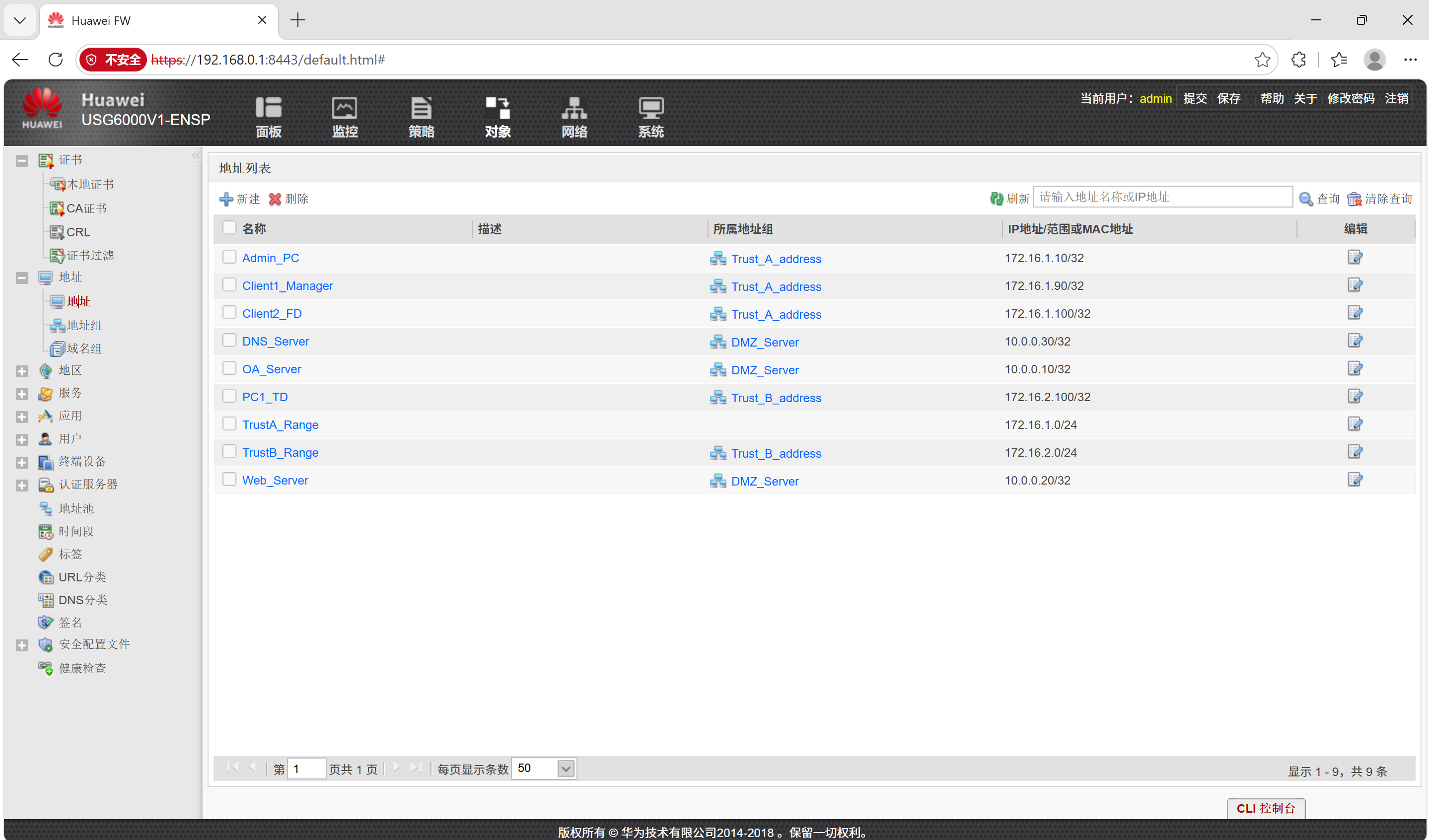

四、地址对象组规划（简化安全策略配置）

提前创建地址组，后续策略直接调用，不用重复填写 IP：

1. DMZ_Server：包含 OA、Web、DNS 三台服务器 32 位主机路由
2. Trust_A_address：部门 A 全部终端（高管、财务、运维、管理员）
3. Trust_B_address：部门 B 网段，剔除静态技术部 PC1 单独创建单主机对象：管理员 PC、Client1 高管、Client3 运维、Client2 财务、PC1 技术、PC2 市场。

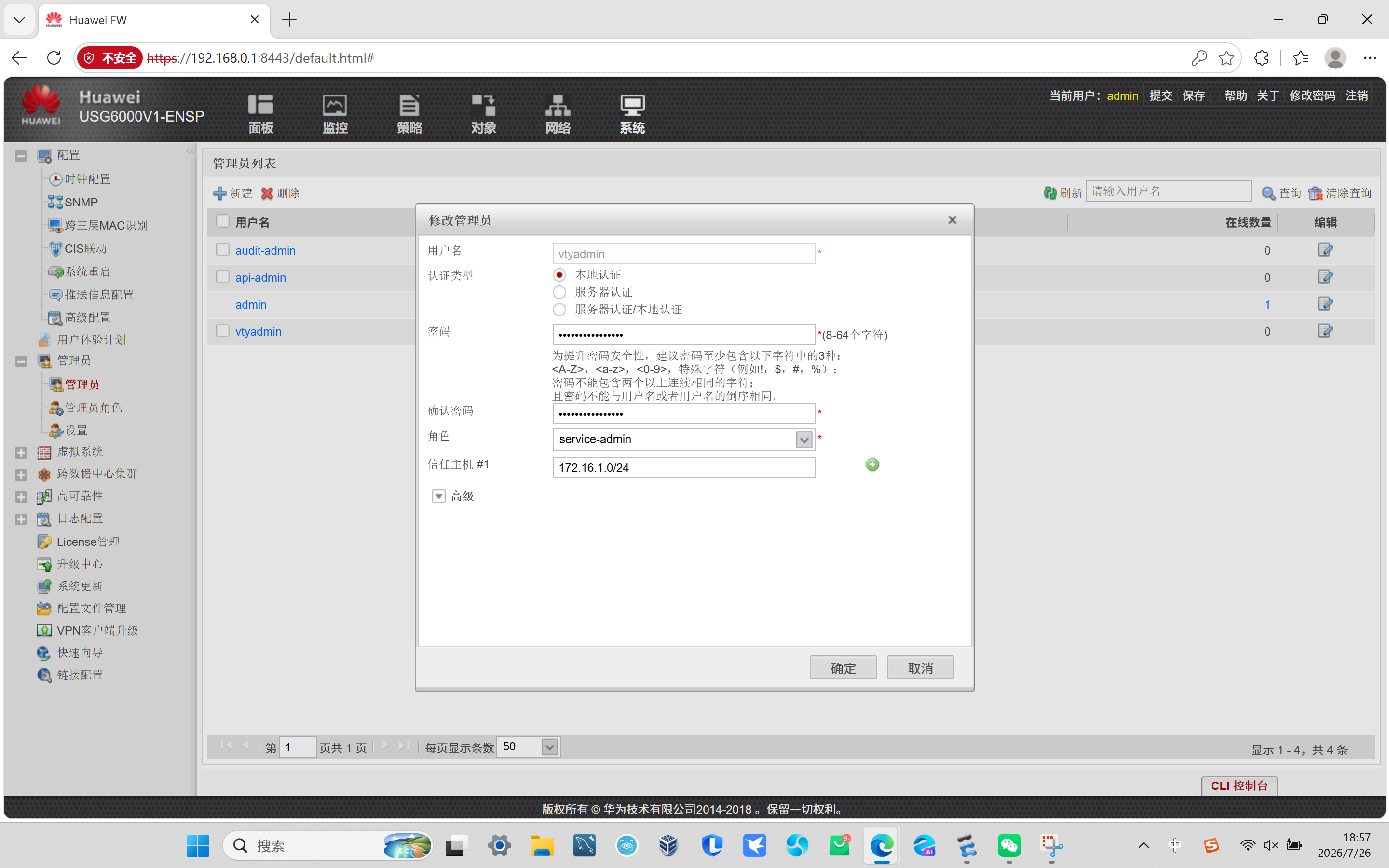

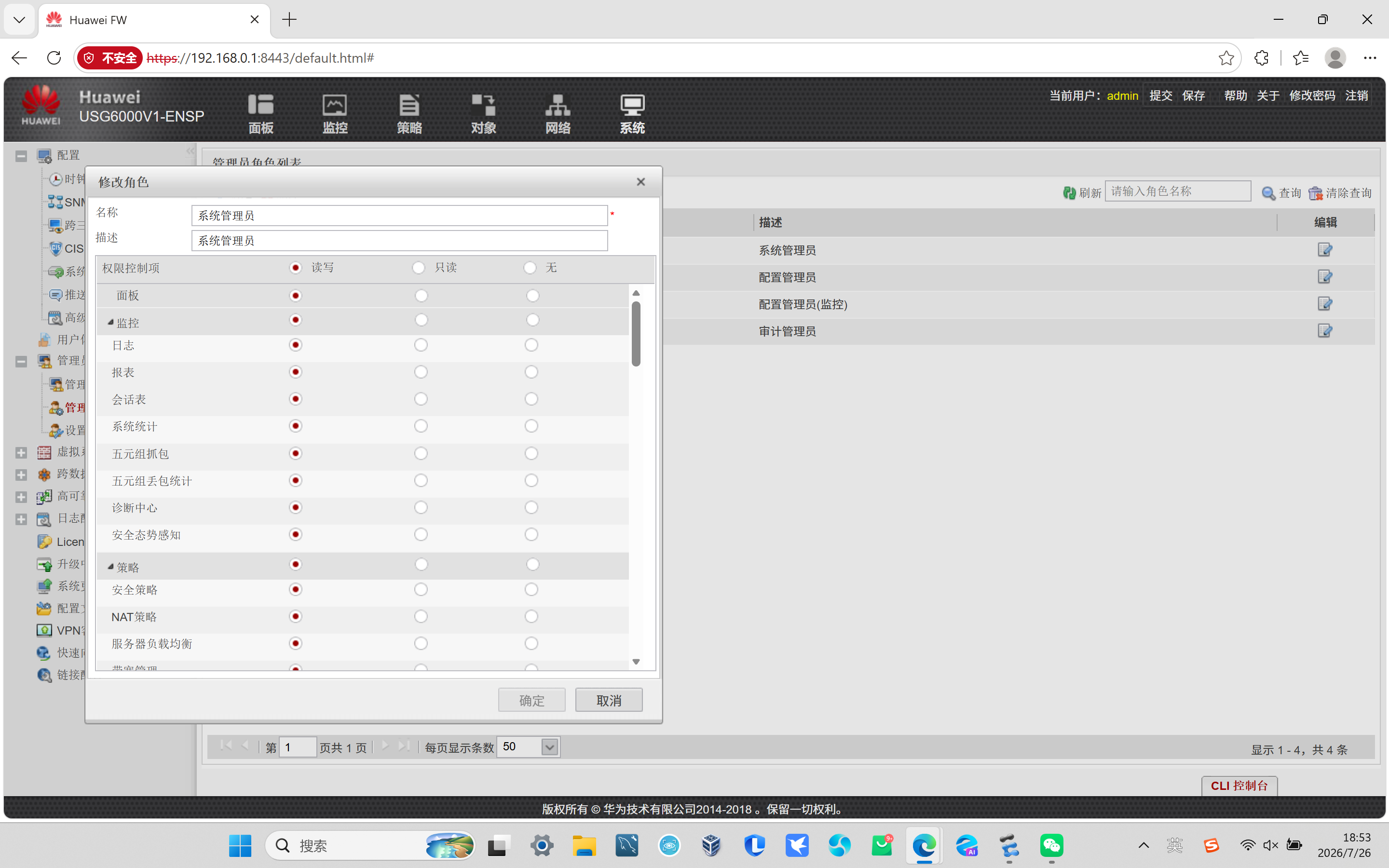

五、防火墙本地 Telnet 管理员配置

5.1 管理员需求

账号 vtyadmin，密码 admin@123，角色 service-admin（读写策略 / 对象 / 网络，无监控面板权限）；仅 172.16.1.0/24 网段主机可本地 Telnet 登录防火墙，本地认证。

5.2 配套放行策略 policy_01

源 Trust_A、目的 Local 区域，服务 Telnet，动作允许，实现管理员远程配置防火墙。

六、Portal 用户认证体系搭建（分层组织架构 + 7 条认证策略）

这是本次实验最复杂的模块，搭建完整企业组织架构 + 差异化认证规则。

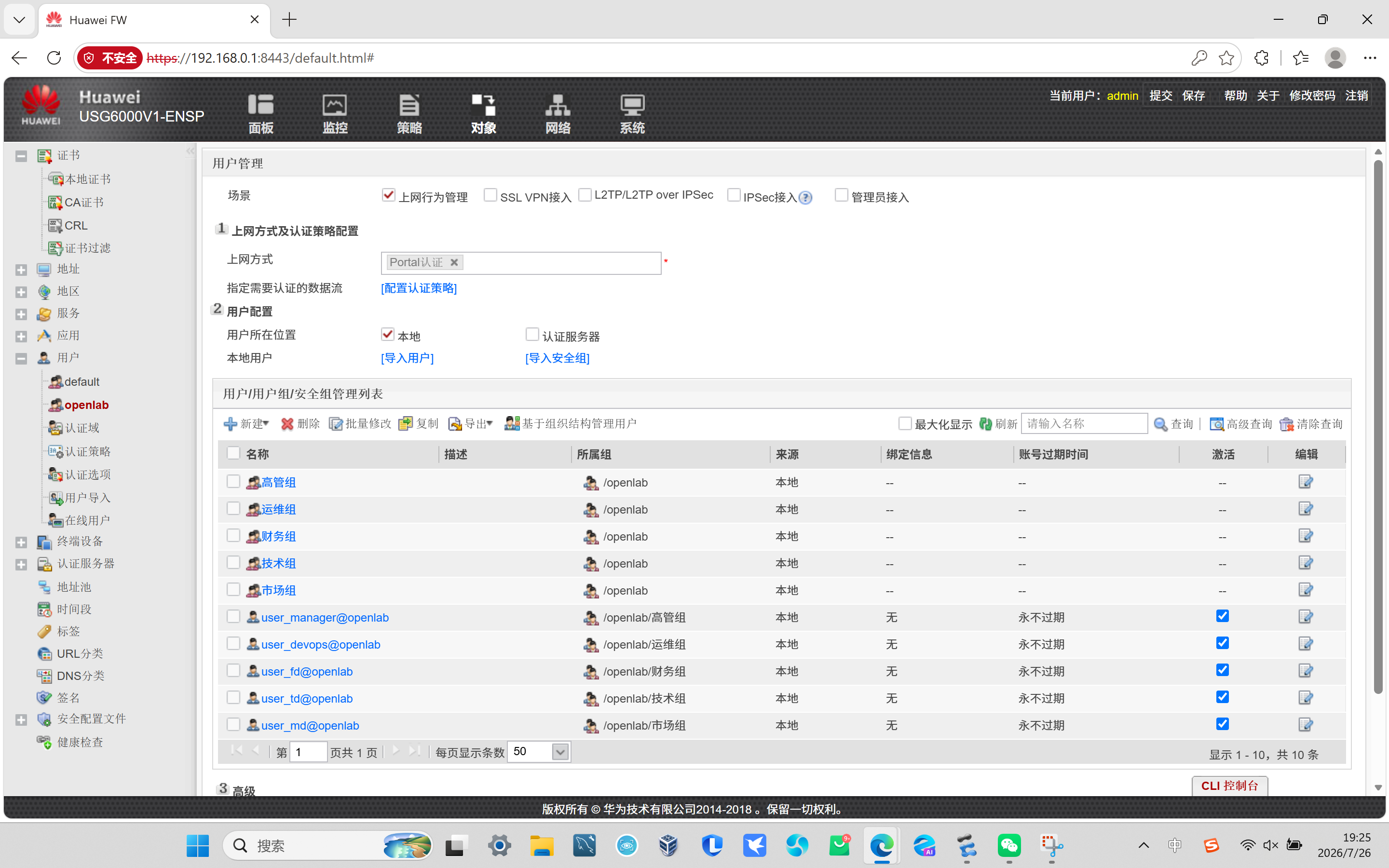

6.1 认证域与组织架构

新建认证域 openlab，Portal 认证，划分多层用户组：

/openlab
├─ A（部门A）
│  ├─ manager（高管组）
│  ├─ DevOps（运维组）
│  └─ FD（财务组）
└─ B（部门B）
   ├─ TD（技术部）
   └─ MD（市场部）

所有用户密码统一 admin@123，首次登录强制修改密码；部分账号限制单用户登录、IP/MAC 双向绑定、市场账号 10 天过期。

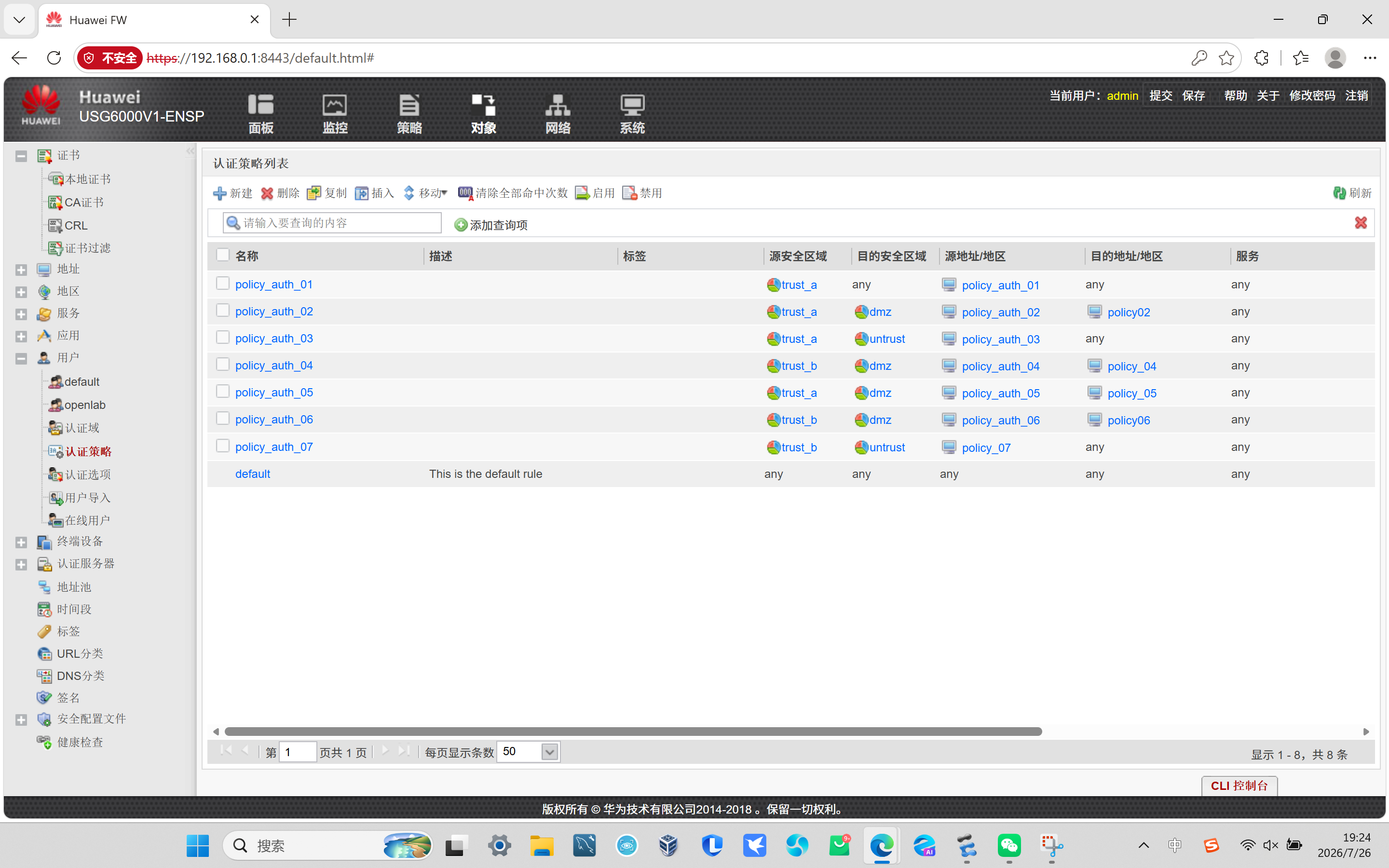

6.2 差异化认证规则（7 条认证策略）

1. policy_auth_01：高管访问任意区域→免认证
2. policy_auth_02：运维访问 DMZ 服务器→Portal 认证
3. policy_auth_03：运维访问外网 Untrust→Portal 认证
4. policy_auth_04：技术部访问 DMZ→匿名认证
5. policy_auth_05：财务部访问 DMZ→不认证
6. policy_auth_06：市场部访问 DMZ→匿名认证
7. policy_auth_07：市场部访问外网→Portal 认证

约束补充：财务部、技术部禁止访问外网，无需外网认证策略。

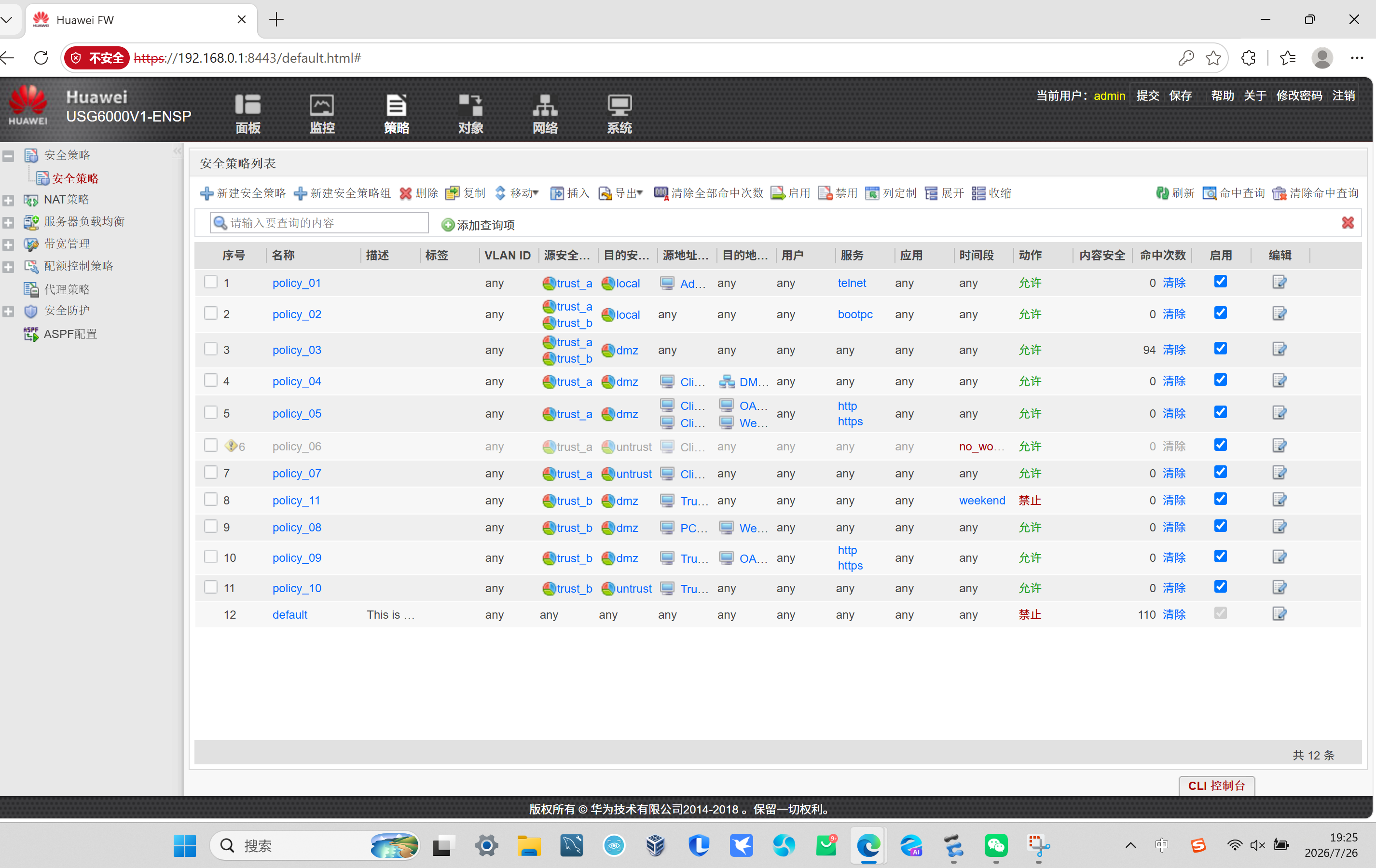

七、核心安全策略配置（11 条策略，严格区分匹配顺序）

关键核心知识点

防火墙安全策略自上而下逐行匹配，匹配成功立即终止，因此周末阻断策略 policy_11 必须放在所有 Trust→DMZ 允许策略上方，否则普通员工周末依旧能访问服务器，这是本次实验最大踩坑点！

完整 11 条策略功能梳理

1. policy_01：允许管理员 Telnet 管理防火墙
2. policy_02：放行 DHCP 报文（UDP67/68），终端自动获取 IP
3. policy_03：内网所有终端访问 DNS 服务器解析域名
4. policy_04：运维 Client3 无限制访问全部 DMZ 服务器
5. policy_05：高管 / 财务仅能访问 OA、Web，仅放行 HTTP/HTTPS 服务
6. policy_06：运维仅非工作时段（上下班间隙）访问外网
7. policy_07：高管任意时间可访问外网
8. policy_08：技术部 PC1 单独访问 Web 服务器
9. policy_09：技术部 + 市场部访问 OA 服务器（仅网页服务）
10. policy_10：市场部 PC2 允许访问外网
11. policy_11【周末检修阻断策略】：weekend 时间段，拒绝高管 / 财务 / 技术 / 市场访问 DMZ，仅运维不受限制

额外约束

部门 A、部门 B 内网之间禁止直接互访，依靠防火墙默认拒绝策略拦截，跨部门文件传输只能通过 OA 服务器中转。

八、分终端功能测试验证（eNSP 实测结果）

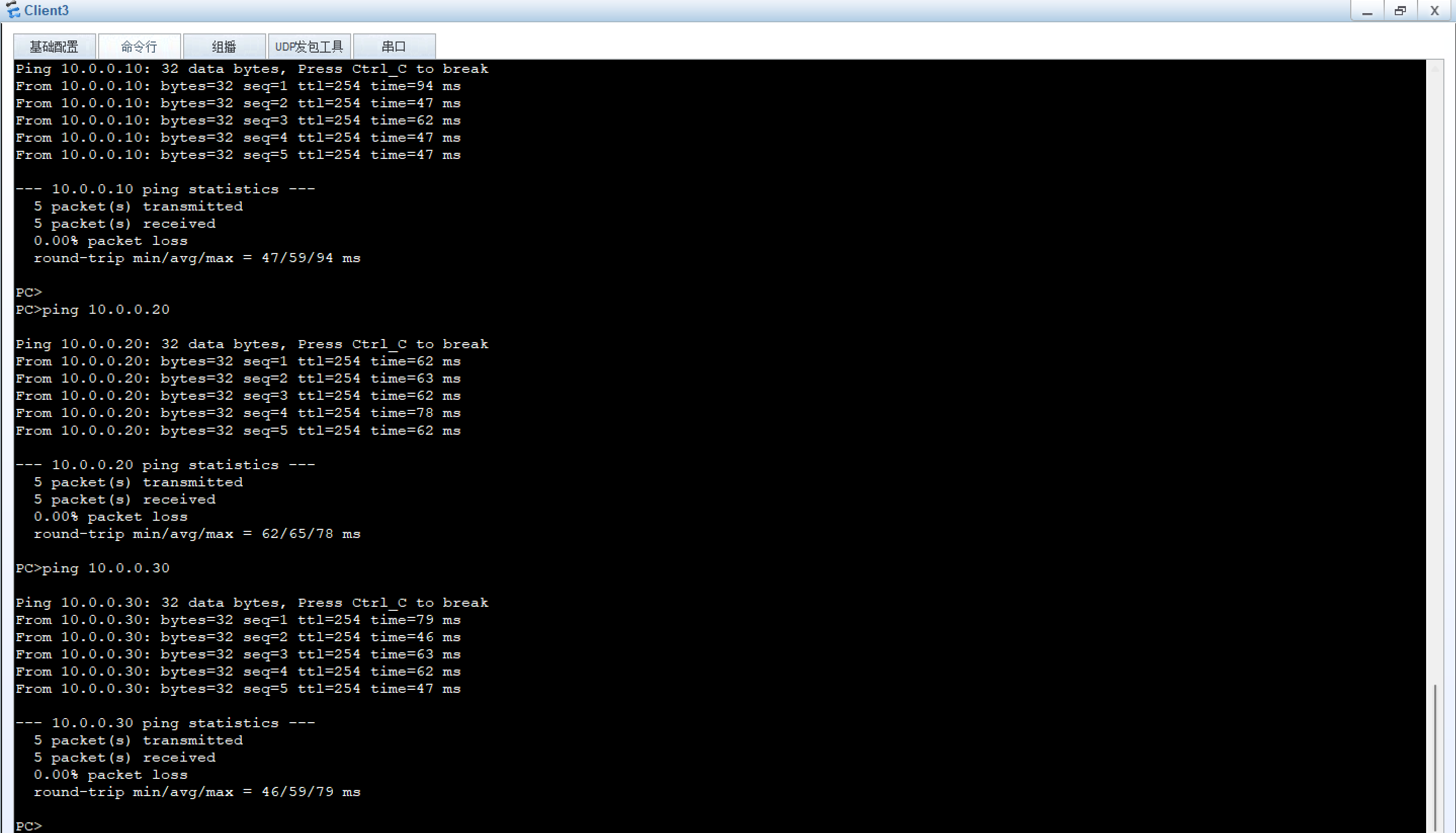

8.1 运维 Client3（Trust_A）

ping 10.0.0.10
ping 10.0.0.20
ping 10.0.0.30

✅全部连通，运维全权限，周末不受 policy_11 阻断，访问外网需 Portal 认证。

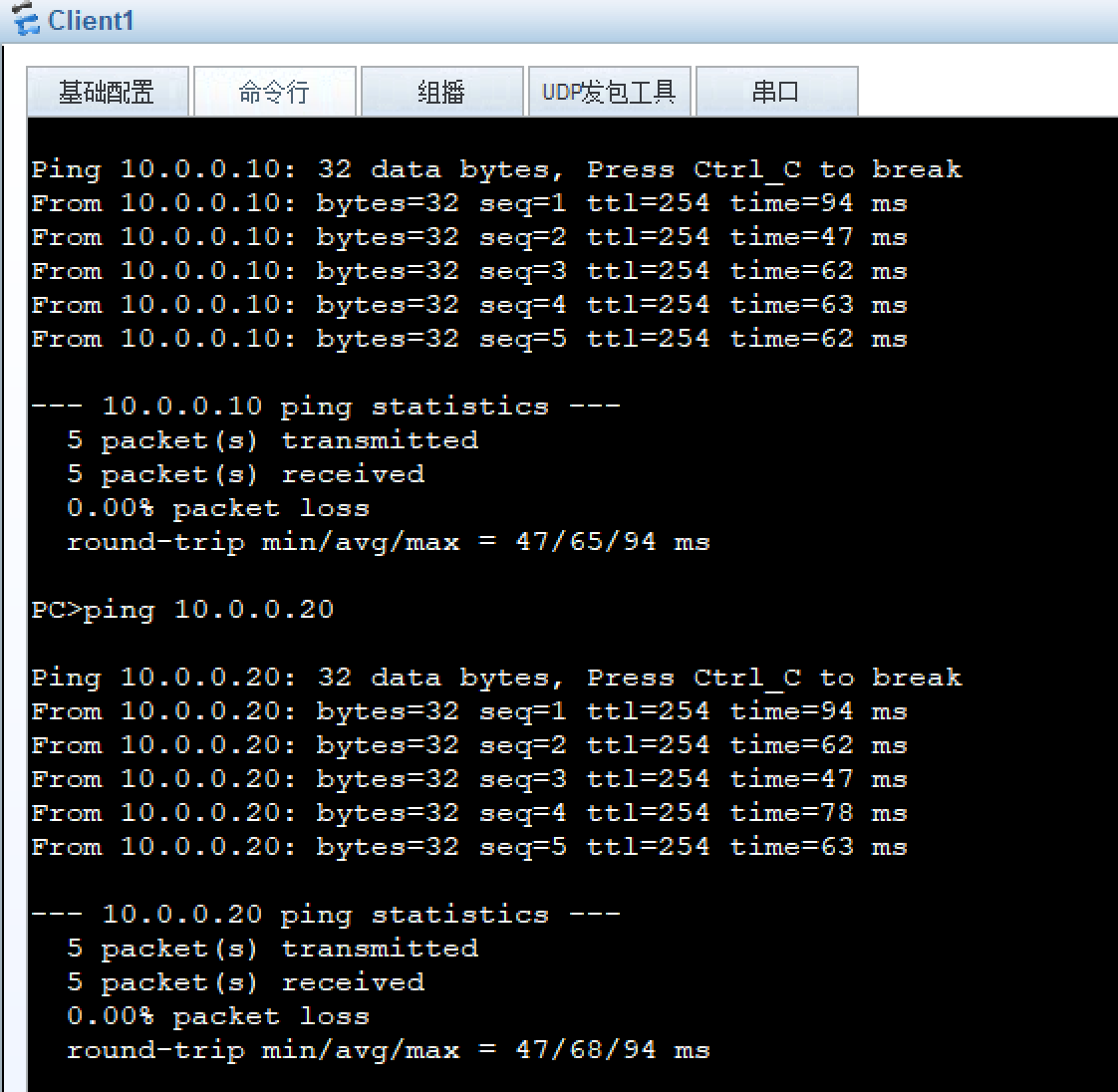

8.2 高管 Client1（Trust_A，DHCP 固定 172.16.1.90）

✅可访问 OA、Web；❌禁止访问 DNS 服务器；外网随时可访问，免 Portal 认证；周末 policy_11 生效，无法访问 DMZ。

8.3 财务部 Client2（静态 IP Trust_A）

✅仅能访问 OA、Web；❌无法访问 DNS、完全禁止访问外网；周末阻断 DMZ 访问。

8.4 技术部 PC1（静态 IP Trust_B）

✅可访问 Web、OA；❌禁止访问外网；访问 DMZ 使用匿名 Portal 认证；周末无法访问服务器。

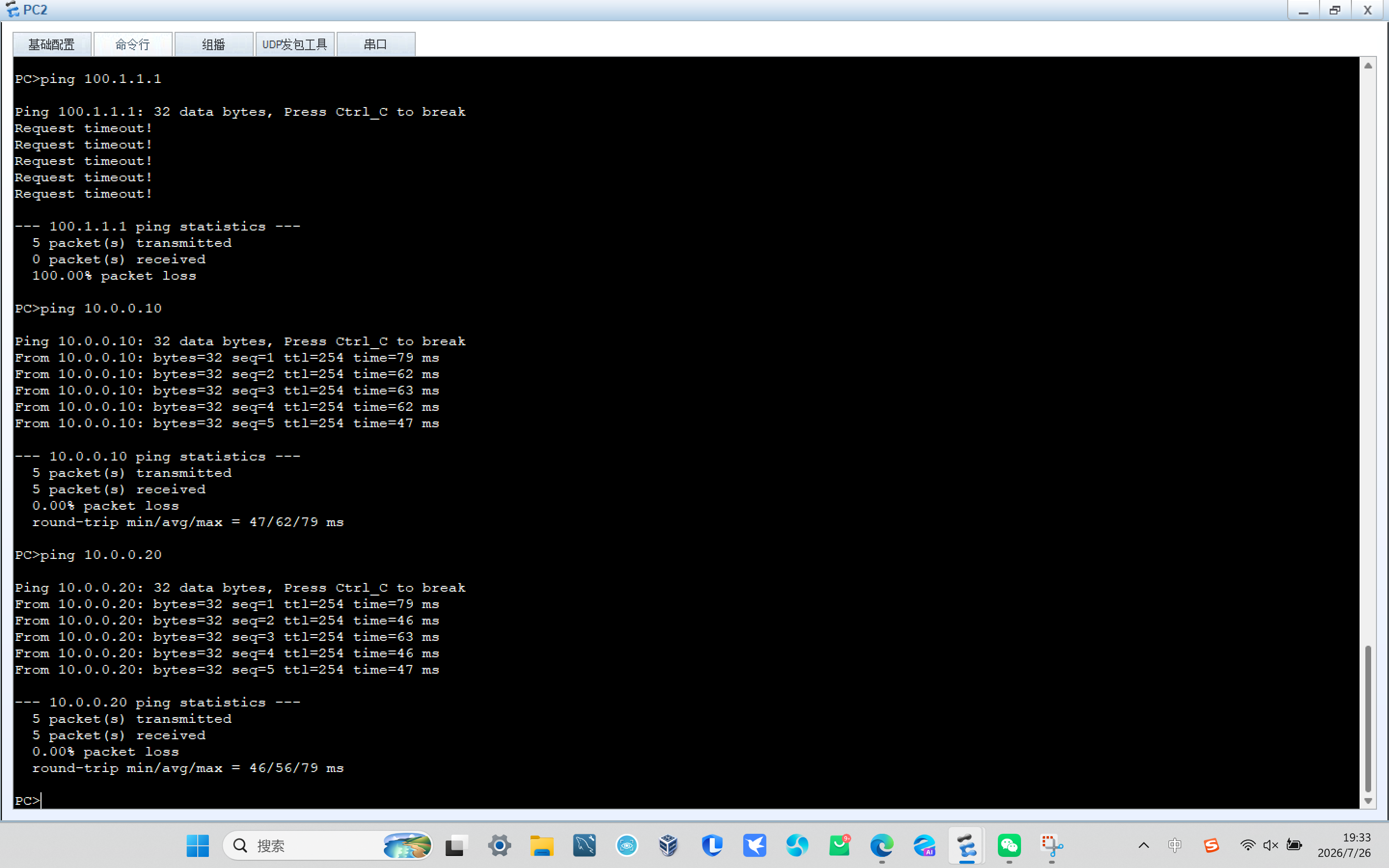

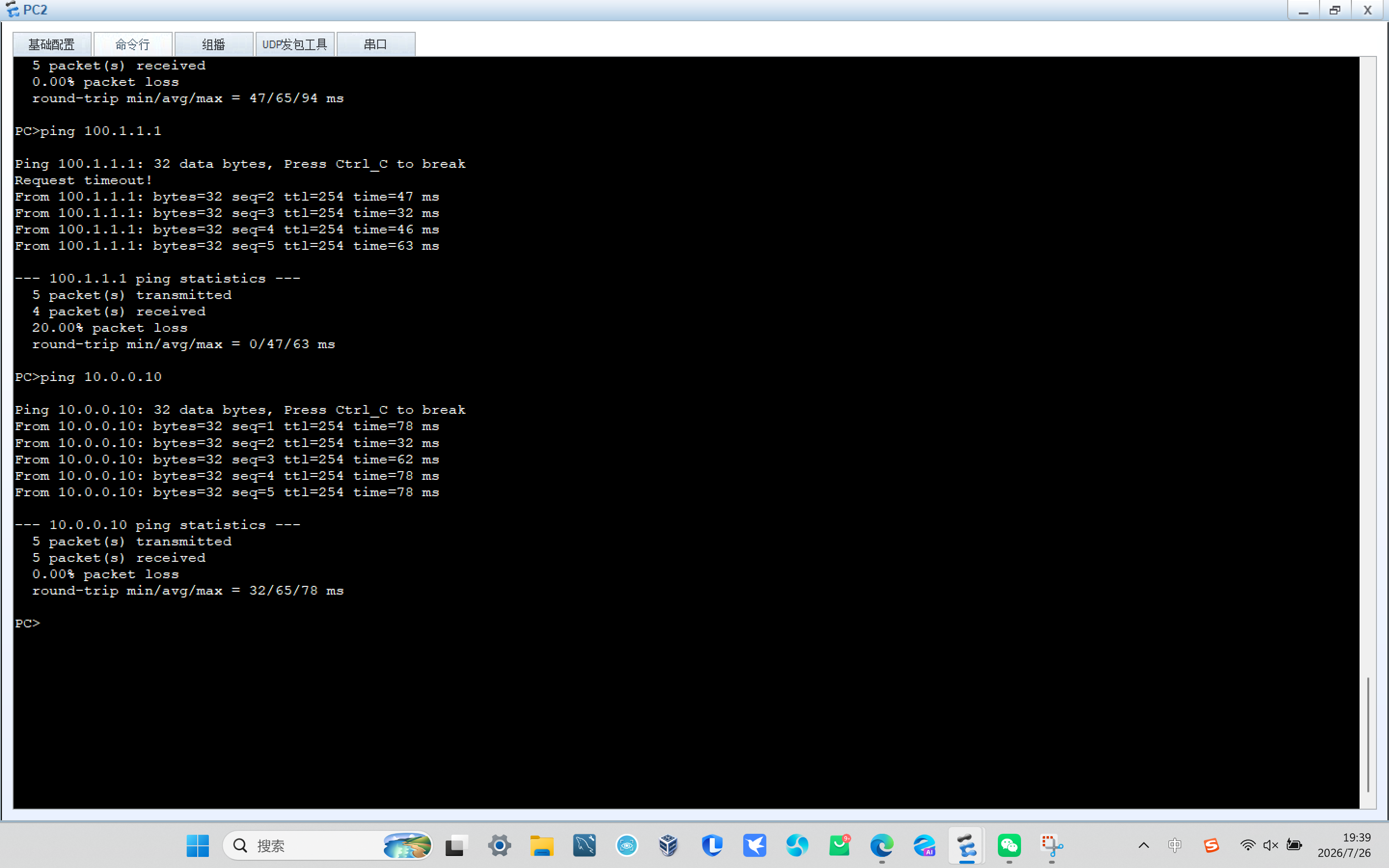

8.5 市场部 PC2（DHCP Trust_B）

✅可访问 OA、外网；❌无法访问 Web 服务器；访问 DMZ 匿名认证、访问外网 Portal 认证；周末阻断 DMZ。

九、实验高频故障排错清单（本次实操踩坑汇总）

1. DHCP 终端无法获取 IP
   • 排查 policy_02 是否放行 UDP67/68 DHCP 报文；检查地址池网段、网关配置
2. 单臂子接口三层通、ping 不通服务器
   • 父接口未绑定安全区域；eNSP 模拟器 ICMP 兼容问题
3. 周末阻断策略 policy_11 不生效
   • 策略位置靠后，被下方允许策略覆盖，必须移至所有 trust→dmz 策略最上方；核对时间段 weekend、源地址范围是否包含终端网段
4. Portal 认证不弹窗
   • 认证策略源 / 目的区域、地址匹配错误；认证域组织架构用户归属配置错误
5. 财务部无法访问外网
   • 无对应外网允许策略，符合需求，属于正常现象，无需排错
6. 高管 DHCP 无法固定分配 172.16.1.90
   • DHCP 全局地址池静态绑定 MAC 地址配置缺失

十、实验核心知识点总结

1. 单臂 VLAN 组网规范：交换机 Trunk 放行对应 VLAN，防火墙创建子接口，父接口必须绑定安全区域保证转发；
2. 安全策略匹配逻辑：自上而下匹配，阻断 / 时间段限制策略优先级更高，必须前置；
3. DHCP 进阶用法：全局地址池 + 静态 MAC 绑定，实现高管固定 IP 分配；
4. 分层 Portal 认证：按部门、岗位划分用户组，差异化免认证 / 匿名 / Portal 认证；
5. 时间段访问控制：weekend、no_worktime 时间对象，实现分时段运维检修、上网权限管控；
6. 区域隔离思想：Trust 内网、DMZ 服务器区、Untrust 外网三层隔离，依靠安全策略实现精细化权限管控
