项目介绍

企业数字化转型推进下，办公、业务、数据传输高度依赖网络，传统简易网络架构存在区域隔离混乱、链路稳定性差、外网攻击风险高、远程办公数据传输不安全等问题，难以适配企业常态化运营需求。本项目以重庆追梦有限公司为研究对象，结合企业教育培训类业务特点，设计搭建一体化网络安全防护体系。项目采用标准三层网络架构，依托 VLAN 网段隔离、OSPF 动态路由、ACL 访问控制实现内网精细化管理，搭配 VRRP+MSTP、链路聚合技术保障网络高可用与负载均衡。同时部署防火墙、NAT 地址转换、IPSec VPN 等安全机制，实现内外网隔离、外网访问管控与跨区域安全通信。通过 DHCP 自动组网、WLAN 无线覆盖完善网络服务能力，经过多维度功能测试，系统可有效规避内网数据泄露、外网恶意攻击等风险，解决企业网络卡顿、单点故障、权限混乱等问题，全面提升企业网络的稳定性、安全性与可扩展性，满足企业日常办公与远程业务开展需求。

开发环境

仿真平台：eNSP

网络协议：VLAN、OSPF、ACL、VRRP、MSTP、IPSec VPN

系统架构：三层网络架构（核心层、汇聚层、接入层）

设备型号：华为 AR1220 路由器、S5700 核心交换机、S3700 汇聚交换机、USG6307E 防火墙、AP3010DN-V2 无线 AP

调试工具：Wireshark 抓包工具

运行环境：Windows10/11 操作系统

支持定做：java/php/python/android/ 小程序 /vue/ 爬虫 /c#/asp.net

系统实现

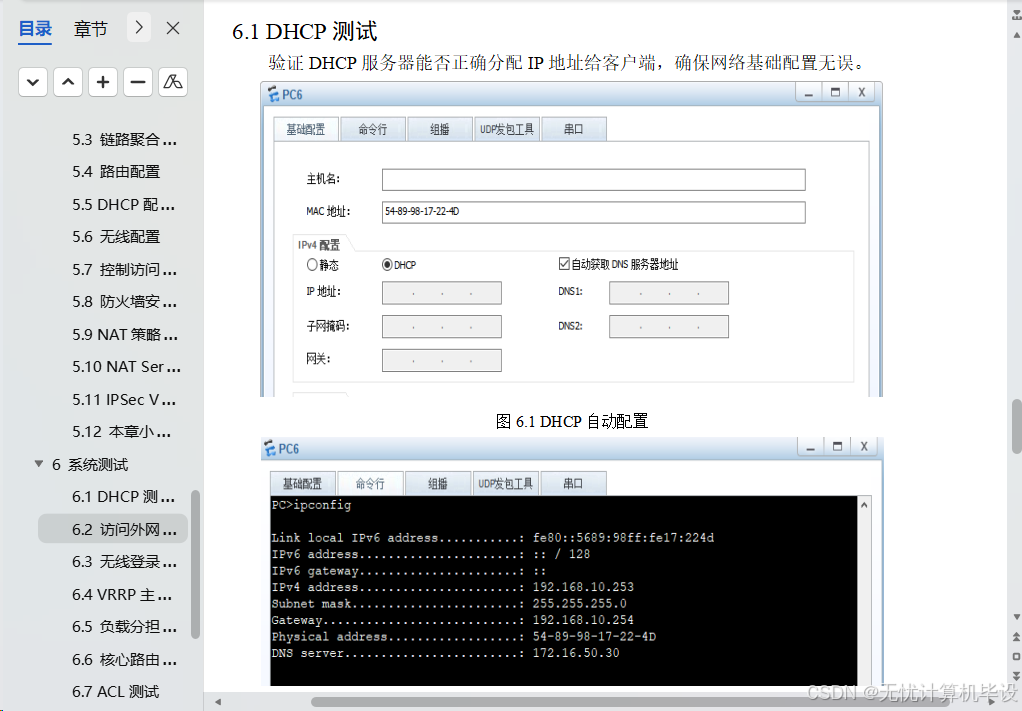

验证DHCP服务器能否正确分配IP地址给客户端，确保网络基础配置无误。

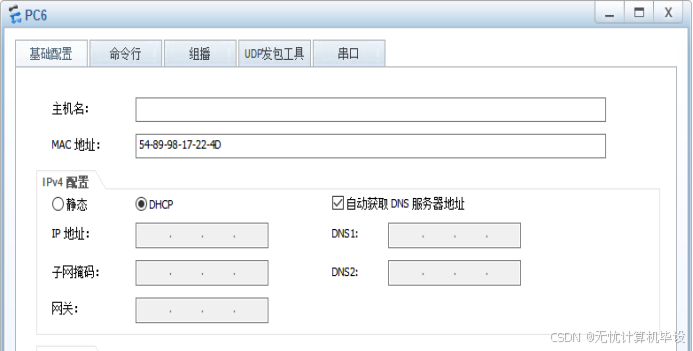

图6.1 DHCP自动配置

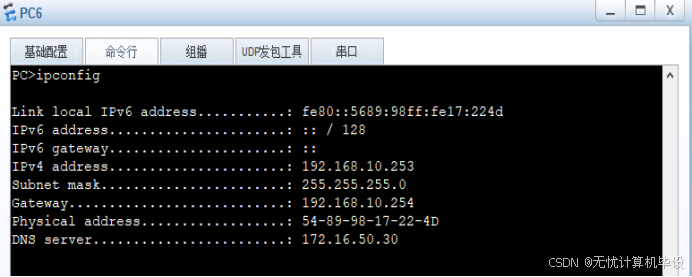

图6.2 DHCP配置信息

论文参考
