本文旨在教学网络安全知识，帮助读者理解 VLAN 跳跃攻击的原理与防御方法。所有技术细节仅供学习、研究和安全测试（在合法授权范围内）使用。

严禁将本文所述技术用于任何非法攻击、入侵或破坏他人网络的行为。任何未经授权的网络攻击均属违法行为，将承担相应的法律责任。

网络安全从业者应遵守法律法规，仅在企业内部或获得明确授权的环境中进行安全测试。因滥用本文技术造成的一切后果，由使用者自行承担。

VLAN跳跃（VLAN Hopping）是一种二层网络攻击技术，攻击者无需经过三层路由，即可从自己所在的VLAN非法访问其他VLAN的网络资源。其核心是利用交换机处理VLAN标签（802.1Q）和动态中继协议（DTP）的设计缺陷，突破VLAN的隔离边界

1️⃣ Trunk（中继链路）——什么是 Trunk？

✅ 现实世界的类比

想象一栋大楼：

• 每个楼层是一个 VLAN

• 每层楼之间的房间不能直接互通

• 但大楼有一部 货梯，可以同时运送所有楼层的货物

👉 这部货梯，就是 Trunk

---

✅ 技术定义

Trunk 是一种物理链路，允许单个端口同时承载多个 VLAN 的流量。

端口类型	承载 VLAN 数量	典型连接对象
Access	1 个	PC、打印机、摄像头
Trunk	多个	交换机 ↔ 交换机、交换机 ↔ 路由器、ESXi 服务器

---

✅ Trunk 的核心技术：802.1Q Tag

为了让 Trunk 知道“这个数据包属于哪个 VLAN”，以太网帧里会插入一个 VLAN Tag：

┌─────────┬────────────┬──────────┐
│ 目的MAC │ 802.1Q Tag │ 数据载荷 │
│         │ VLAN ID=20 │          │
└─────────┴────────────┴──────────┘

• 交换机收到帧 → 读 VLAN ID → 决定转发到哪个 VLAN

• 只有 Trunk 口才会处理这种 Tag

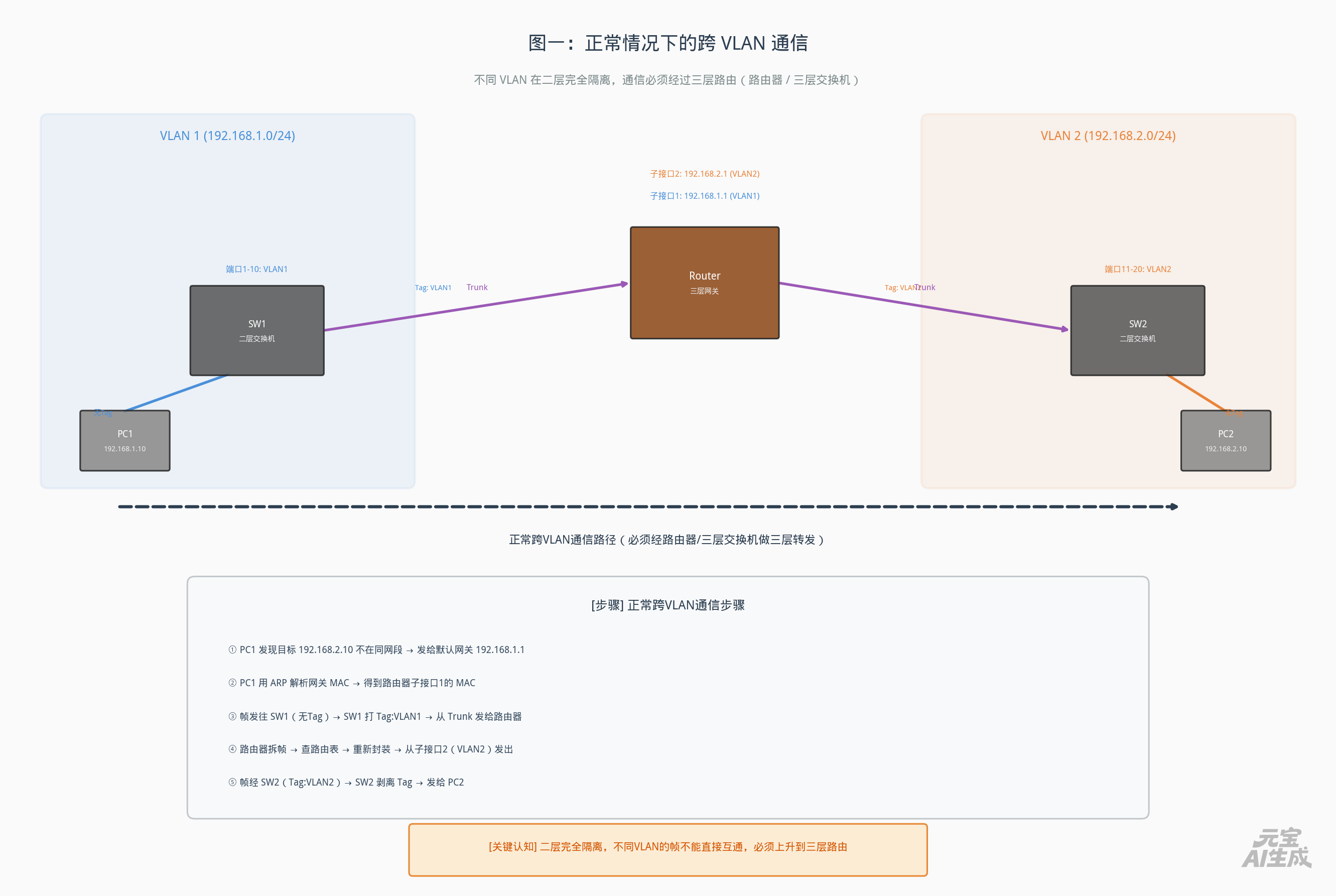

正常情况下的跨VLAN通信

一、核心结论

跨 VLAN 通信 = 必须借助三层设备（路由器或三层交换机）

Trunk = 只是让 VLAN 流量穿越链路的管道

• Trunk 的作用：把 VLAN 1、VLAN 2、VLAN 3 的流量打包在一根网线上传输（通常用于交换机之间）。

• 路由的作用：决定 VLAN 1 的包怎么送到 VLAN 2（查路由表、改写 MAC 地址）。

---

二、拓扑一：单台交换机上的跨 VLAN 通信

这种情况发生在汇聚层或核心层交换机上，这台交换机既是二层交换机，又具备路由功能（三层交换机）。

1. 网络拓扑图

                      +-------------------------+
                      |      三层交换机 (SW1)    |
                      |                         |
PC1 (VLAN 10) --------| Port 1 (Access VLAN 10) |
(192.168.10.10/24)    |                         |  <-- 内部集成路由器 (SVI)
PC2 (VLAN 20) --------| Port 2 (Access VLAN 20) |
(192.168.20.10/24)    |                         |
                      |  VLANIF 10: 192.168.10.1|
                      |  VLANIF 20: 192.168.20.1|
                      +-------------------------+

关键组件：

• SVI (Switched Virtual Interface)：也就是图中的 VLANIF。这是三层交换机的灵魂。

  • VLANIF 10 是 VLAN 10 的网关（192.168.10.1）。

  • VLANIF 20 是 VLAN 20 的网关（192.168.20.1）。

• 不需要 Trunk。因为两个 VLAN 都在同一台设备里，不需要把流量运到其他设备上。

2. 详细通信流程（PC1 → PC2）

假设 PC1（VLAN 10）想访问 PC2（VLAN 20）。

Step 1：PC1 发起请求

• PC1 判断目标 IP（192.168.20.10）不在自己的网段（192.168.10.0/24）。

• PC1 必须把包发给默认网关：192.168.10.1（VLANIF 10）。

Step 2：PC1 发包给网关

• PC1 发起 ARP 请求，询问网关 192.168.10.1 的 MAC 地址。

• PC1 发送数据帧：

  • 源 IP: 192.168.10.10

  • 目标 IP: 192.168.20.10

  • 源 MAC: PC1 的 MAC

  • 目标 MAC: VLANIF 10 的 MAC（网关 MAC）

• PC1 发出的帧 不带 VLAN Tag。

Step 3：交换机接收并查表

• 交换机从 Port 1 收到帧，因为 Port 1 是 Access VLAN 10，交换机内部给帧打上 Tag: VLAN 10。

• 交换机查看目标 MAC 地址，发现是自己的 VLANIF 10 接口。

Step 4：三层路由（关键转折点）

• 交换机意识到这是发给自己的流量，于是进行三层解封装（拆掉二层帧头）。

• 查看路由表：“去往 192.168.20.0/24 网段，出口是 VLANIF 20。”

• 重新封装二层帧：

  • 源 MAC: 改为 VLANIF 20 的 MAC（新的网关 MAC）

  • 目标 MAC: 改为 PC2 的 MAC

  • VLAN Tag: 打上 Tag: VLAN 20

Step 5：转发给 PC2

• 交换机将数据帧从 Port 2 发出。

• 因为是 Access 口出方向，交换机剥离 VLAN Tag。

• PC2 收到帧，以为是网关直接发给它的。

---

三、拓扑二：两台交换机间的 VLAN 通信（含跨 VLAN）

这是企业网最常见的架构。接入层是二层交换机，核心层是三层交换机。

1. 网络拓扑图

PC1 (VLAN 10)          PC3 (VLAN 20)
             |                      |
        +----+----+           +----+----+
        | Port 1  |           | Port 1  |
        | Access  |           | Access  |
        | VLAN 10 |           | VLAN 20 |
        | SW-A    |           | SW-A    |
        +----+----+           +----+----+
             | Trunk (承载 VLAN 10, 20) |
             |                          |
        +----+--------------------------+----+
        | Port 24 (Trunk)                    |
        |           三层交换机 (SW-Core)      |
        |                                   |
        | VLANIF 10: 192.168.10.1 (GW)      |
        | VLANIF 20: 192.168.20.1 (GW)      |
        +-----------------------------------+

关键组件：

• SW-A（接入交换机）：纯粹的二层设备，只负责划分 VLAN。

• SW-Core（核心交换机）：三层设备，负责 VLAN 间路由。

• Trunk 链路：连接 SW-A 和 SW-Core。因为它需要同时传输 VLAN 10 和 VLAN 20 的流量，所以必须配置为 Trunk。

2. 详细通信流程（PC1 → PC3）

假设 PC1（接在 SW-A 上，VLAN 10）想访问 PC3（接在 SW-A 上，VLAN 20）。

Step 1：PC1 发起请求

• PC1 目标 IP 是 192.168.20.10，不在本网段。

• PC1 发包给网关 192.168.10.1。

• 帧 不带 Tag。

Step 2：SW-A 处理（二层转发）

• SW-A 从 Port 1 收到帧，打上 Tag: VLAN 10。

• SW-A 查 MAC 地址表，发现目标 MAC（网关 MAC）在 Port 24（Trunk口）。

• SW-A 保留 Tag，将帧从 Trunk 口发送给 SW-Core。

Step 3：SW-Core 接收并路由（三层转发）

• SW-Core 从 Trunk 口收到带 Tag: VLAN 10​ 的帧。

• 发现目标 MAC 是自己 VLANIF 10 的 MAC。

• 执行路由：

  • 拆封二层帧头。

  • 查路由表：去往 192.168.20.0/24，出口是 VLANIF 20。

  • 重新封装：源 MAC 改为 VLANIF 20，目标 MAC 改为 PC3 的 MAC，打上 Tag: VLAN 20。

Step 4：SW-Core 发回 SW-A

• SW-Core 查 MAC 表，发现 PC3 的 MAC 在 Trunk 口。

• SW-Core 将带 Tag: VLAN 20​ 的帧从 Trunk 口发给 SW-A。

Step 5：SW-A 最终转发给 PC3

• SW-A 收到带 Tag: VLAN 20​ 的帧。

• 查 VLAN 20 的 MAC 表，发现 PC3 在 Port 1。

• SW-A 剥离 Tag，从 Port 1（Access VLAN 20）发出原始以太网帧。

• PC3 收到数据。

两种基础攻击手法

Switch Spoofing（交换机欺骗）

详细原理：交换机的接入端口默认可能开启DTP（动态中继协议），会自动和对端协商端口模式。攻击者将自身网卡的端口模式伪装成Trunk（中继）模式，通过DTP协商将原本的Access（接入）端口“忽悠”成Trunk端口。一旦协商成功，攻击者就能发送带有任意VLAN ID标签的数据帧，直接访问交换机上所有的VLAN

简单原理：

• 假设：交换机的端口默认是可以“协商”工作模式（DTP)的。

• 欺骗：攻击者告诉交换机：“我其实不是电脑，我是另一台交换机。”

• 得手：交换机信以为真，把连接攻击者的端口升级为 Trunk 模式。

• 越权：攻击者获得了向任何 VLAN 发包的能力。

什么是Trukn和DTP

Trunk（中继链路）——什么是“高速公路”？

在一个公司里，财务部（VLAN 1-10）和研发部（VLAN 11-20）是隔离的。如果有两个交换机，怎么保证交换机的A口（财务）和另一台交换机的A口（财务）互通？

• Access口（普通门口，每个VLAN划分的端口）：只能通行一个部门的人。比如连接你电脑的口，只允许财务部的VLAN通过。 一个access口连接一台电脑

• Trunk口（高速公路）：连接两台交换机的口。它允许多个部门的流量同时跑在这一条线上。为了区分流量是谁的，Trunk会给数据帧贴上“标签”（VLAN Tag）。

[财务部PC1] ----\
[财务部PC2] ----- [交换机A] ---(Trunk线)--- [交换机B] ----\
[财务部PC3] ----/                                        \-- [财务服务器]
                                                                (在 VLAN 10)

1. PC1、PC2、PC3​ 分别插在交换机 A 的 不同端口​ 上。

2. 但这些端口都被配置成了 Access 模式，且都属于 VLAN 10。

3. 交换机 A 和 B 之间只有一根线（Trunk口）。

4. 当 PC1 发数据给财务服务器时：

   • 数据从交换机 A 的 Access 口​ 进入，被打上 VLAN 10 的 Tag。

   • 数据通过 Trunk 线​ 传到交换机 B。

   • 交换机 B 看到 Tag 是 10，就把 Tag 去掉，从属于 VLAN 10 的 Access 口​ 转发出去，最终到达服务器

DTP（Cisco私有协议）

DTP（动态中继协议）是 Cisco 私有协议，作用是：

让两台交换机自动协商：我们的链路要不要变成 Trunk？

它不是 VLAN 功能本身，而是一个 “方便运维的自动化协议”。

---

✅ DTP 的四种端口模式

模式	行为
dynamic desirable	主动发 DTP 报文，希望对方成为 Trunk
dynamic auto	不主动发，但如果对方想 Trunk，我就同意
trunk	强制 Trunk
access	强制 Access（不发 DTP）

⚠️ 出厂默认值（老设备）：

• Cisco 交换机端口通常是 dynamic auto 或 dynamic desirable

---

✅ DTP 的致命信任模型

DTP 默认相信对端：

• 不验证对方是不是交换机

• 不验证对方身份

• 不验证对方权限

👉 只要你说“我想当 Trunk”，我就信

攻击发生时的拓扑与流程

现在，我们把攻击者放进这个网络里。

1. 拓扑变化

• 攻击者并没有改变物理连线。

• 攻击者只是接入了原本属于 VLAN 1​ 的一个普通端口（Access口）。

• 但是，通过攻击，这个端口在逻辑上变成了 Trunk 口。

2. 攻击的具体流程（Step-by-Step）

Step 1：侦察与准备

攻击者接入交换机端口。他发现该端口默认开启了 DTP 协商（很多思科设备默认如此）。

Step 2：发起 DTP 欺骗

攻击者运行工具（如 Yersinia），向交换机发送精心构造的 DTP 报文。

报文内容是：“我是邻居交换机，请求建立 Trunk 链路，我们使用 802.1Q 封装吧。”

Step 3：交换机上当（核心步骤）

交换机收到 DTP 报文，由于 DTP 协议没有认证机制，它毫不怀疑地回应：“好的，同意建立 Trunk。”

此时，连接攻击者的端口从 Access 模式切换成了 Trunk 模式。

Step 4：伪造 VLAN Tag 发包

既然拥有了 Trunk 权限，攻击者就可以随意构造数据包了。

• 他想访问服务器 VLAN（VLAN 2），就在数据包里手动加上 802.1Q Tag，VLAN ID = 2。

• 他想访问管理 VLAN（VLAN 3），就写上 VLAN ID = 3。

Step 5：跨 VLAN 通信达成

交换机收到攻击者的数据包：

• 看到里面有 VLAN 2 的 Tag。

• 交换机逻辑认为：“这是来自 Trunk 链路的合法流量，应该转发到 VLAN 2 里去。”

• 于是，数据包直接流向了原本隔离的服务器区（VLAN 2）。

最终结果：

攻击者不需要经过路由器，直接在二层就“跳”进了其他 VLAN。他可以扫描服务器、发起 ARP 欺骗，甚至配合后续的 LLMNR 投毒攻击，完全绕过了网络的分段隔离策略。

VLAN ID干嘛用的？

一、VLAN ID=3 是“目的地”还是“来源地”？

答案：都不是。它是“隶属关系标签”。

更准确的解释是：

VLAN Tag 表示的是：这个数据包“隶属于”哪个 VLAN，或者说，这个数据包“应该在哪个 VLAN 里广播/转发”。

让我们拆解一下一个完整的二层帧：

| 目的MAC | 源MAC | VLAN Tag (ID=3) | 数据 |

• 目的MAC：这才是真正的目的地（比如 VLAN 3 里某台服务器的网卡MAC）。

• 源MAC：这才是真正的来源地（发送方的MAC）。

• VLAN Tag (ID=3)：管辖域。它告诉交换机：“我是 VLAN 3 的人，请你在这个圈子里帮我找目的MAC。”

类比成快递：

• MAC地址 = 具体的家庭住址（谁发的，发给谁）

• VLAN ID = 小区名称（锦绣江南小区）

攻击者写上 VLAN ID=3，意思不是说“我要去3号房”，也不是说“我来自3号房”，而是说：“我是锦绣江南小区的人，请你在这个小区里帮我送快递。”

---

二、攻击者原来在 VLAN 1，现在端口变 Trunk，要发给 VLAN 2 怎么做？

这是整个攻击的精髓所在。我们分步骤来看：

1. 身份的转变（逻辑层面）

• 攻击前：攻击者的端口是 Access VLAN 1。

  • 交换机逻辑：“不管这个端口发来的包长什么样，统统算作 VLAN 1 的。”

• 攻击后：攻击者的端口变成了 Trunk。

  • 交换机逻辑变了：“这个端口发来的包，我看包里的 Tag 来决定它是哪个 VLAN 的。我不看端口默认配置了。”

结论：一旦变成 Trunk，攻击者原来的 VLAN 1 身份就作废了。现在的规则是“看 Tag 说话”。

2. 攻击者发给 VLAN 2 的具体操作

假设攻击者想把数据发给 VLAN 2 里的一台服务器（IP: 192.168.2.5, MAC: 00:11:22…）。

Step 1：构造“假的”二层帧

攻击者在自己的电脑上，用工具（如 Scapy）手动组装一个数据包：

• 目的MAC：填写 VLAN 2 那台服务器的 MAC 地址（00:11:22...）。

• 源MAC：可以填攻击者自己的 MAC，也可以随便填（比如伪造一个 VLAN 2 里的 MAC）。

• 关键一步（加 Tag）：在帧头里插入一个 802.1Q 的 Tag，明确写上 VLAN ID = 2。

Step 2：扔给交换机

攻击者把这个组装好的帧直接发出去。

Step 3：交换机的处理（核心）

交换机收到这个帧，处理逻辑如下：

1. “嗯？这个帧是从 Trunk 口进来的。”

2. “让我看看里面有没有 Tag……哦，看到了，VLAN ID = 2。”

3. “好的，我现在不看端口默认 VLAN 了，我严格按照 Tag 办事。”

4. “既然是 VLAN 2 的包，那我就去 VLAN 2 的广播域里找目的MAC。”

5. 交换机查询 MAC 地址表，发现 00:11:22... 在端口 12 上（假设端口12属于 VLAN 2）。

6. 交换机将帧转发到端口 12。

结果：攻击者的数据包成功进入了 VLAN 2。

3. 一个重要的补充：单向性

这里有个细节：攻击者虽然能把包发进 VLAN 2，但如果 VLAN 2 的设备回复了，回复包里的 Tag 是由真正的 VLAN 2 的出口交换机端口决定的。

• 如果回复口是 Access 口，回复包不带 Tag，交换机收到后会归到端口默认的 VLAN（比如 VLAN 2）。

• 因为攻击者现在是 Trunk，他能收到 VLAN 2 的广播包。

• 但在复杂的网络里，如果回程路由不对，或者 VLAN 2 的端口也是 Trunk 且没有正确 Tag，回复可能无法回到攻击者手里。这也是为什么 Switch Spoofing 常配合 ARP 欺骗使用（攻击者先欺骗 VLAN 2 的设备，让它们以为攻击者的 MAC 是网关，这样回包就会乖乖带上正确的 Tag 回到 Trunk 口）

为什么可以跳过路由器直接转发帧？

先给结论

“跳过路由器”的本质是：攻击者发的帧是「二层单播/广播帧」，根本不会触发三层转发逻辑。
路由器的三层路由只处理“目的地是网关”的流量，而攻击者直接把帧的目的MAC写成目标主机的MAC，交换机按二层规则直接转发，路由器连碰都碰不到这个帧。

---

场景一：最常见的情况——一台交换机上同时存在多个VLAN

这是Switch Spoofing最典型的场景，也是“跳过路由器”最直观的情况。

拓扑设定

我们用一台三层交换机（同时承担二层交换+三层路由功能，企业内网最常见）：

• 端口1-10：VLAN 1（办公区，网段192.168.1.0/24）

• 端口11-20：VLAN 2（服务器区，网段192.168.2.0/24）

• 三层交换机上配置了VLAN 1的SVI（网关：192.168.1.1）和VLAN 2的SVI（网关：192.168.2.1）

• 攻击者接入端口1（属于VLAN 1的Access口）

正常跨VLAN通信（必须过路由器）

VLAN 1的PC1（192.168.1.10）要访问VLAN 2的PC2（192.168.2.10）：

1. PC1查自己的路由表，发现目标IP不在同网段，于是把帧的目的MAC设为网关192.168.1.1的MAC，发给三层交换机。

2. 三层交换机的二层模块收到帧，发现目的MAC是本设备的SVI接口，于是把帧上交给三层路由模块。

3. 路由模块查路由表，发现目标网段192.168.2.0/24对应VLAN 2的SVI，于是重新封装帧：源MAC改为192.168.2.1的MAC，目的MAC改为PC2的MAC，打上VLAN 2的Tag。

4. 二层模块收到新帧，查VLAN 2的MAC表，转发给PC2。

   👉 整个过程必须经过三层路由，路由器（三层模块）是必经之路。

攻击后“跳过路由器”的流程

攻击者把端口1骗成Trunk口后，直接构造帧：

• 目的MAC：直接写PC2的MAC（攻击者可以通过之前的ARP广播学到）

• 帧里手动插入802.1Q Tag：VLAN 2

• 源IP可以是伪造的VLAN 2网段的IP

交换机收到这个帧后的处理逻辑：

1. 帧是从Trunk口收到的，交换机无条件信任帧里的VLAN Tag，判定这个帧属于VLAN 2。

2. 交换机查VLAN 2的MAC地址表，发现PC2的MAC对应端口12。

3. 直接把帧从端口12转发出去，完全不会把帧交给三层路由模块。

   👉 整个过程中，帧是二层帧，目的MAC是PC2不是网关，三层路由模块根本不会被触发，自然就“跳过了路由器”。

---

场景二：跨交换机的VLAN

这种情况的“跳过路由器”需要澄清一个常见误区：跨交换机的同VLAN通信不需要路由器，只有跨VLAN才需要。

拓扑设定

两台纯二层交换机（没有三层路由功能），通过路由器互联：

• SW1：端口1-10属于VLAN 1，上联口24连路由器的子接口1（VLAN 1网关）

• SW2：端口11-20属于VLAN 2，上联口24连路由器的子接口2（VLAN 2网关）

• SW1和SW2之间没有直连Trunk，所有跨VLAN流量必须经过路由器。

正常情况（必须过路由器）

VLAN 1的PC1访问VLAN 2的PC2：

1. PC1发帧，目的MAC是路由器子接口1的MAC，带VLAN 1的Tag从SW1的24口发给路由器。

2. 路由器做三层转发，换Tag为VLAN 2，从子接口2发给SW2。

3. SW2转发给PC2。

   👉 必须经过路由器。

攻击后“跳过路由器”的前提与流程

这里的“跳过”需要满足一个条件：攻击者的交换机（SW1）已经学到了VLAN 2里PC2的MAC地址（比如之前PC2主动发过广播，SW1的MAC表缓存了PC2的MAC）。

攻击者把SW1的端口1骗成Trunk后，构造帧：

• 目的MAC：PC2的MAC

• Tag：VLAN 2

SW1的处理逻辑：

1. 收到Trunk口的帧，信任Tag，判定属于VLAN 2。

2. 查VLAN 2的MAC表，发现PC2的MAC对应的出接口是24口（连路由器的口）。

3. 把帧从24口发出去，带VLAN 2的Tag。

   这时候会发生什么？

   • 路由器收到帧，看到目的MAC是PC2的MAC，不是自己的子接口MAC，于是直接丢弃这个帧（路由器不会转发目的MAC不是自己的二层帧）。

   • 而SW2的24口收到这个带VLAN 2 Tag的帧，查VLAN 2的MAC表，直接转发给PC2。

     👉 路由器虽然收到了帧，但因为目的MAC不是自己，根本不会触发三层转发，相当于攻击者“穿”过了路由器，实现了跨VLAN通信。

   感觉有点怪

---

总结

为什么能跳过路由器？记住两个铁律：

1. 三层转发只触发于“帧的目的MAC是网关MAC”：普通PC访问跨网段主机时，会把目的MAC设为网关，所以必须过路由器；而攻击者直接把目的MAC设为目标主机的MAC，路由器根本不会被触发。

2. Trunk口的VLAN Tag优先级高于一切：交换机收到Trunk口的帧，只看帧里的Tag，不看端口本身的VLAN配置，也不管这个帧是不是“应该”走三层。

Double Tagging 一句话原理

攻击者发送一个携带两层 802.1Q Tag 的数据帧：

1. 外层 Tag：填 Native VLAN（默认是 VLAN 1），交换机看到后，因为 Native VLAN 不打 Tag，会把它剥离。

2. 内层 Tag：填目标 VLAN（比如 VLAN 20），交换机剥离外层后，看到了内层 Tag，以为是正常的 Trunk 流量，直接转发到目标 VLAN。

---

Native VLAN（本征 VLAN）

1. 什么是 Native VLAN？

在 Trunk 链路上，为了兼容不支持 VLAN 的老旧设备，有一个特殊的 VLAN 被称为 Native VLAN。

规则是：从 Trunk 口发出的 Native VLAN 流量，不打 802.1Q Tag；从 Trunk 口收到的不带 Tag 的流量，统统归为 Native VLAN。

2. 默认配置的风险

• 几乎所有 Cisco 交换机的默认 Native VLAN 是 VLAN 1。

• 很多时候，用户的 PC、打印机（Access VLAN 1）和交换机之间的 Trunk 链路（Native VLAN 1）使用的是同一个 VLAN。

这就制造了一个完美的条件：攻击者所在的 VLAN，恰好就是 Native VLAN。

---

攻击成立的前提

Double Tagging 不像 Switch Spoofing 那样通用，它必须满足三个硬性条件：

1. 攻击者在 Native VLAN 里（通常是 VLAN 1）。

2. 交换机之间的链路是 Trunk（这是企业网络的标配）。

3. Trunk 链路允许 Native VLAN 通过（默认允许）。

4. 攻击者只能发起单向通信（因为回程流量无法自动带上双层 Tag）。

---

攻击流程详解

我们用一个经典拓扑来推演：

• 攻击者：接在 SW1 的端口1，属于 VLAN 1（Native VLAN）。

• 目标服务器：接在 SW2 的端口11，属于 VLAN 20（服务器区）。

• SW1 和 SW2 之间：有一条 Trunk 链路，Native VLAN = 1。

Step 1：构造“俄罗斯套娃”式的帧

攻击者在自己的电脑上，利用 Scapy 或 Yersinia 构造一个特殊的数据帧：

┌──────────┬──────────┬──────────────┬──────────────┬──────────┐
│ 目的MAC  │  源MAC   │ 外层 802.1Q  │ 内层 802.1Q  │  数据    │
│ (广播)   │ (攻击者) │ VLAN ID=1    │ VLAN ID=20   │ (载荷)   │
└──────────┴──────────┴──────────────┴──────────────┴──────────┘

• 外层 Tag (VLAN 1)：告诉第一台交换机“我是 VLAN 1 来的”。

• 内层 Tag (VLAN 20)：藏着的真实目的地。

Step 2：帧进入第一台交换机（SW1）

攻击者把帧发出去。

• SW1 收到帧，看到它有外层 Tag（VLAN 1）。

• SW1 查 Trunk 配置，发现 VLAN 1 是 Native VLAN。

• 关键动作：SW1 遵循规则，将外层 Tag 剥离（Strip）。

• 此时，帧变成了：[MAC][MAC][内层Tag:VLAN20][数据]。

Step 3：帧从 Trunk 口转发出去

SW1 要把这个帧发给 SW2。

• 因为它是在 Trunk 链路上转发，且内层 Tag 是 VLAN 20（非 Native VLAN），所以 SW1 保留内层 Tag，从 Trunk 口发出。

Step 4：第二台交换机（SW2）收到帧

SW2 从 Trunk 口收到这个帧。

• SW2 解析帧头，发现了 802.1Q Tag，ID = 20。

• SW2 完全不知道这个 Tag 是“夹层”产生的，它以为这是正常的跨交换机 VLAN 20 流量。

• SW2 查 MAC 地址表，发现目标服务器的 MAC 在端口 11。

Step 5：注入目标 VLAN

SW2 将帧转发给端口 11。

• 端口 11 是 Access 口，收到帧后剥离 VLAN Tag。

• 服务器收到了来自攻击者（VLAN 1）的数据包，但它以为是来自 VLAN 20 内部的流量。

---

六、两种攻击方式对比总结

维度	Switch Spoofing	Double Tagging
利用漏洞​	DTP 协议信任	Native VLAN 处理机制
是否需要 Trunk​	自己骗一个	必须已有 Trunk
是否依赖 DTP​	是	否
通信方向​	双向（全双工）	单向为主（去程注入）
攻击复杂度​	低（工具一键化）	中（需构造双层帧）
适用场景​	端口未固化 Access	攻击者在 Native VLAN
隐蔽性​	较低（端口模式改变）	极高（不改变配置）

---

⚠️ 再次提醒

网络安全技术是一把双刃剑。掌握攻击原理是为了更好地防御，而非实施攻击。

• 合法使用：仅在拥有合法授权的环境中进行安全测试。
• 遵守法律：任何未经授权的网络入侵行为均属违法。
• 责任自负：因滥用本文所述技术导致的任何法律后果，由行为人自行承担。

请将知识用于正途，共同维护网络空间的安全。

---
