工业级定位平台：六自由度精密对位 赋能高端制造精度升级

在高端制造、精密检测与科研试验领域，定位精度与姿态调整能力是决定产品品质、研发效率的核心指标。随着半导体、光学、航空航天、汽车等行业的技术迭代，精密装配、多维度姿态校准、复杂工况模拟等环节对运动平台的维度、精度、负载适配性提出了更高要求。传统单轴、双轴定位装置受限于运动自由度不足、负载适配范围窄、定制化成本高，且难以实现平移与旋转的联动控制，已成为制约产线精度升级与科研试验效率的行业痛点。

针对这一现状，南京拓维运动科技自主研发 TW6 系列工业级定位平台，依托成熟的六自由度并联机构技术与全闭环伺服控制系统，实现空间内六个自由度的高精度联动调节，为工业生产、检测试验与科研开发提供稳定、可靠、可定制的精密运动解决方案。

核心技术架构与工作原理

TW6 系列工业级定位平台采用经典 Stewart 并联机构设计，通过六组伺服电动缸的协同伸缩驱动，实现动平台在空间内 X、Y、Z 三个平移自由度与俯仰、横滚、偏航三个旋转自由度的联动控制，具备结构刚度高、累积误差小、响应速度快的技术优势。

平台采用全闭环伺服控制架构，配合高精度位移传感器与姿态反馈模块，可实时采集运动参数并进行动态修正，实现微米级至亚微米级的定位重复精度，充分满足工业场景下的精密对位、姿态补偿与精准定位需求。针对不同负载量级与安装空间限制，平台支持模块化结构定制，可适配从轻载精密检测到重载工装对位的多元应用场景，保障设备长期连续运行的稳定性与可靠性。

核心参数与性能指标

TW6 系列工业级定位平台支持全工况定制开发，核心参数覆盖多量级负载与运动行程，关键规格如下：

基本参数

产品型号 TW6 系列（支持按需定制）

载荷覆盖 1kg ~ 50 吨（依应用场景匹配）

设备自重 因型号与配置而异

外形尺寸 可根据安装空间与使用需求非标定制

工作温度 -20℃ ~ 70℃

性能指标

俯仰角度 ±5° ~ ±45°

横滚角度 ±5° ~ ±45°

偏航角度 ±5° ~ ±45°

纵移行程 ±10mm ~ ±1000mm

横移行程 ±10mm ~ ±1000mm

升降行程 ±10mm ~ ±1000mm

电气与软件系统规格

电气系统规格

平台采用工业级电气设计，适配工厂标准供电环境，具备完善的安全防护机制：

电源要求：支持 AC220V / AC380V 供电，适配多数工业现场供电条件

通讯接口：配备千兆以太网（EtherCAT）、USB3.0、RS485 等多类型接口，满足不同设备的对接需求

控制频率：伺服环控制频率达 1000Hz，姿态环控制频率达 200Hz，保障运动响应的实时性与控制精度

安全等级：符合 PLd/Cat.3 安全标准，内置过载保护、漏电保护机制，保障设备与操作人员安全

软件系统规格

配套专属六自由度运动控制系统，兼顾易用性与拓展性，适配工业现场与科研开发需求：

通讯协议：支持 EtherCAT、UDP、TCP/IP、USB 串行等主流通讯协议，可快速接入上位机与产线系统

仿真兼容：适配 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件，满足试验仿真联动需求

控制功能：内置专业洗出算法，支持运动强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义配置与运动数据日志回放，便于企业根据自身工艺需求进行功能拓展

典型应用场景与价值

作为多维度精密运动核心设备，工业级定位平台可深度融入多类工业与科研场景，解决传统定位方案的适配难题：

精密光学装调与检测
在光学镜头、激光器件、红外探测设备的装配与检测环节，平台可实现多维度姿态的微调与精准锁定，替代传统人工对位方式，大幅提升装调精度与产品一致性，降低人为误差对器件性能的影响。

半导体制造与晶圆对位
针对半导体晶圆贴片、芯片封装、探针测试等工序，工业级定位平台可提供微米级甚至亚微米级的重复定位精度，配合视觉系统完成高速精准对位，适配洁净车间使用环境，保障半导体产线的良率与生产效率。

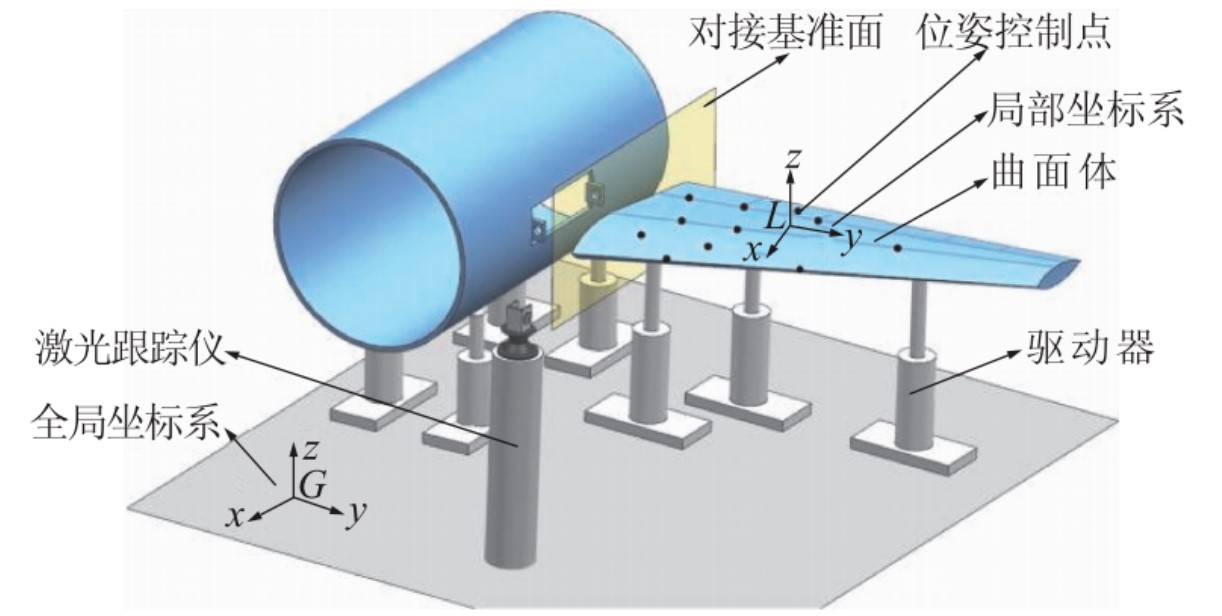

航空航天部件校准与测试
在航空航天零部件的姿态校准、传感器标定、力学性能测试等场景中，平台可承载大吨位工件并完成复杂姿态模拟，替代多套专用工装夹具，缩短测试准备周期，同时保障测试数据的准确性与可重复性。

汽车零部件与整车测试
应用于汽车雷达校准、车载传感器标定、零部件振动测试等场景，工业级定位平台可模拟车辆行驶中的多维度姿态变化，复现真实工况下的受力与运动状态，为汽车零部件性能验证提供可靠的运动支撑。

科研试验与高校实验室
面向高校、科研院所的力学试验、机器人运动学研究、空间姿态模拟等试验需求，平台开放的软件接口与可定制的硬件参数，可灵活适配不同试验方案，为科研工作提供标准化、可复现的运动试验平台。

结语

随着高端制造业向高精度、智能化方向持续升级，工业级定位平台已成为精密生产与测试环节的核心支撑设备。南京拓维运动科技作为专业的定制运动平台厂家，深耕六自由度运动技术领域，可根据用户的负载需求、安装空间、工艺指标提供全流程定制化解决方案。

未来，南京拓维将持续优化产品技术与服务体系，以稳定可靠的工业级定位平台产品赋能各行业的精度升级与智能化转型，助力制造企业与科研机构突破技术瓶颈，实现生产与研发效率的全面提升。
