在基于Arduino生态构建的教育竞赛机器人系统中，“实时动态编队切换（随机触发+自适应插值）”代表了多智能体协同控制从“预设机械动作”向“高阶智能博弈”的跨越。从专业视角来看，该机制融合了分布式人工智能、高级运动学解算与底层BLDC（无刷直流电机）精准控制，是培养学生在复杂系统中解决动态协作问题的绝佳载体。以下是关于该技术的详细解析：
一、 主要特点
多智能体协同与分布式角色动态切换
系统突破了传统单机智能的局限，引入了多智能体系统（MAS）的协作理念。通过“随机触发”机制，系统能够根据实时环境变化或任务需求，自主触发智能体角色的重新定义（如感知者、决策者、执行者之间的动态切换）。这种机制让学生在竞赛中摆脱固定流程，自主设计交互协议，解决冲突问题，深刻体会“1+1>2”的协作魅力。
领航者-跟随者架构与抗扰动自适应
在编队控制上，常采用经典的“领航者-跟随者（Leader-Follower）”策略。领航者决定整体运动轨迹，跟随者基于相对位置（如方位角、距离）动态调整自身运动以维持预设队形。结合“自适应插值”算法，当面临外部扰动（如地形变化、碰撞）时，系统能实时调整控制参数或引入扰动观测器（如模型预测控制MPC、滑模控制SMC），确保机器人在有限时间内快速收敛并恢复稳定编队。
底层BLDC高动态响应与平滑轨迹跟踪
宏观的编队切换指令需要由底层的BLDC电机精准执行。系统采用双轮差速驱动模型，通过双闭环PID控制独立调节左右轮BLDC电机转速，并结合里程计（Odometry）实时计算机器人位姿（X, Y, θ）。这种高精度的速度跟踪与运动学解算，确保了机器人在执行复杂的编队重构、交错或聚合时，能够实现厘米级的路径跟踪和高精度的姿态控制，动作流畅无卡顿。
全局规划与局部调整的虚实结合验证
在系统架构上，采用“全局规划+局部调整”的分层控制策略。全局层负责生成整体队形和编排策略，局部层则根据机器人自身状态实时修正轨迹。同时，教育竞赛中常引入“虚实结合”的实验环境，利用仿真平台（如Gazebo）进行初期方案验证，再过渡到实体机器人操作，有效降低了试错成本。
二、 应用场景
半开放性多机器人协同救援/搬运竞赛
在高中或大学的机器人竞赛中，系统可应用于“多机器人协同救援”或“群体物流分拣系统”等半开放性任务。面对随机出现的障碍物或任务目标，多台机器人通过协商式算法优化和冗余任务重分配，自主完成编队重组与物资搬运，考验学生的系统设计与协作创新能力。
大规模机器人集群协同编舞与表演
在大型科技展演中，群控系统需要同时协调数十台机器人在同一空间内完成复杂的队形变化。通过高精度统一时钟实现动作的精准同步，并支持角色划分和分组控制。机器人能够在统一节奏下完成呼应、追逐、聚合等复杂群体动作，形成富有层次感的编队效果。
异构集群的强化学习与导航算法验证
作为高校科研与竞赛平台，该架构因其高性能和高开放性，成为验证先进控制算法（如全向移动控制、多机协同、强化学习）的理想硬件平台。学生可以在此平台上测试基于行为主义或强化学习的复杂协同策略，提升机器人的环境适应性。
三、 需要注意的事项
算力瓶颈与硬实时性保障
实时运行多机协同算法、里程计积分、路径规划以及BLDC双闭环PID控制，对微控制器的浮点运算和实时性要求极高。经典的8位Arduino（如Uno）难以胜任高控制频率（如100Hz以上）下的复杂任务。强烈建议采用ESP32（双核架构）或STM32等高性能MCU，确保底层电机控制与上层协同逻辑的硬实时响应。
低延迟通信与单点故障风险
动态编队高度依赖机器人之间的实时状态共享。在多机协同场景下，需采用低延迟的通信协议（如ESP-NOW或自研分布式通信网络），实现毫秒级的数据传输。同时，必须警惕“领航者-跟随者”架构的单点依赖风险，当领航者发生故障或速度超出跟踪范围时，系统需具备自动重选领航者或切换至其他编队策略的容灾机制。
严格的电源管理与电磁兼容（EMC）
多台BLDC机器人同时启动或急停时，会产生巨大的电流冲击和电磁干扰。必须使用独立电源模块为MCU供电，严禁直接使用电机电池；并在ESC电源输入端并联大容量储能电容以吸收反向电动势。此外，强电与弱电走线必须严格分离（呈90°垂直交叉），敏感信号线需使用屏蔽线，防止通信丢包或电机失控。
传感器局限与多源数据融合
编队控制中的相对位置获取容易受限于传感器的视场角（FOV）或通信延迟。在设计时，不能仅依赖单一传感器，应融合视觉、IMU、UWB等多源数据进行位姿校正。同时，需在底层BLDC控制器中设置安全边界与硬件级紧急制动机制，防止在自适应插值过程中因算法发散导致物理碰撞。

1、基于超声波检测的随机触发编队切换 + 线性插值
适用场景：机器人在移动过程中，当前方出现障碍物或目标对象时，随机触发编队形态切换（如从一字队形切换为V形或圆形），切换过程通过线性插值平滑过渡。该案例在“随机触发”概念上参考了VFF控制中通过随机扰动逃逸的原理。

#include <SimpleFOC.h>
#include <NewPing.h>

// ==================== BLDC差速电机（主机器人） ====================
BLDCMotor motorL(7), motorR(7);
// 需补充Encoder和Driver初始化...

// ==================== 超声波传感器（用于检测触发事件） ====================
#define TRIG_PIN 2
#define ECHO_PIN 3
NewPing sonar(TRIG_PIN, ECHO_PIN, 200);

// ==================== 编队形态定义 ====================
enum Formation { LINE, V_SHAPE, CIRCLE, DIAMOND };
Formation currentFormation = LINE;
Formation targetFormation = LINE;

// 各编队对应的左右电机速度偏移值（相对于基准速度）
// [左偏移, 右偏移] 单位：rad/s
const float FORMATION_PARAMS[4][2] = {
    {0.0, 0.0},      // LINE: 直线
    {0.3, -0.3},     // V_SHAPE: V形（左快右慢）
    {-0.2, 0.2},     // CIRCLE: 圆形（左慢右快）
    {0.0, 0.5}       // DIAMOND: 菱形
};

// ==================== 平滑插值变量 ====================
float currentLeftOffset = 0.0;
float currentRightOffset = 0.0;
float targetLeftOffset = 0.0;
float targetRightOffset = 0.0;
const float INTERP_SPEED = 0.02;   // 插值步长（每帧变化率）

// ==================== 触发状态 ====================
unsigned long lastTriggerTime = 0;
const unsigned long MIN_TRIGGER_INTERVAL = 3000;  // 最小触发间隔(ms)

void setup() {
    Serial.begin(115200);

    motorL.controller = MotionControlType::velocity;
    motorR.controller = MotionControlType::velocity;
    motorL.init(); motorL.initFOC();
    motorR.init(); motorR.initFOC();
}

void loop() {
    motorL.loopFOC(); motorR.loopFOC();

    // ==================== 1. 超声波障碍检测 ====================
    int dist = sonar.ping_cm();

    // ==================== 2. 【核心】随机触发条件 ====================
    // 条件A: 前方检测到障碍物（距离<50cm）
    bool obstacleDetected = (dist > 0 && dist < 50);

    // 条件B: 随机触发（每5秒有20%概率随机切换，增加表演性）
    bool randomTrigger = (random(100) < 5 && millis() - lastTriggerTime > MIN_TRIGGER_INTERVAL);

    if (obstacleDetected || randomTrigger) {
        // 随机选择一种编队（不与当前相同）
        Formation newForm;
        do {
            newForm = (Formation)(random(0, 4));
        } while (newForm == currentFormation);

        targetFormation = newForm;
        targetLeftOffset = FORMATION_PARAMS[targetFormation][0];
        targetRightOffset = FORMATION_PARAMS[targetFormation][1];
        lastTriggerTime = millis();

        Serial.print("🔄 编队切换: ");
        Serial.println(targetFormation);
    }

    // ==================== 3. 自适应插值平滑过渡 ====================
    // 根据距离误差动态调整插值速度：偏差越大，插值越快
    float leftDiff = targetLeftOffset - currentLeftOffset;
    float rightDiff = targetRightOffset - currentRightOffset;

    // 自适应插值速度：偏差大时快速响应，偏差小时精细调整
    float leftStep = constrain(leftDiff * 0.08, -INTERP_SPEED * 2, INTERP_SPEED * 2);
    float rightStep = constrain(rightDiff * 0.08, -INTERP_SPEED * 2, INTERP_SPEED * 2);

    // 接近目标时减速收敛，防止超调
    if (fabs(leftDiff) < 0.01) leftStep = 0;
    if (fabs(rightDiff) < 0.01) rightStep = 0;

    currentLeftOffset += leftStep;
    currentRightOffset += rightStep;

    // ==================== 4. 驱动执行 ====================
    float baseSpeed = 1.5;  // 基础前进速度
    float leftSpeed = baseSpeed + currentLeftOffset;
    float rightSpeed = baseSpeed + currentRightOffset;

    motorL.move(leftSpeed);
    motorR.move(rightSpeed);

    // 调试
    Serial.print("F:"); Serial.print(currentFormation);
    Serial.print(" L:"); Serial.print(currentLeftOffset);
    Serial.print(" R:"); Serial.println(currentRightOffset);

    delay(50);
}

核心要点：检测到障碍物或随机时间触发时，系统设定新的目标编队参数，通过自适应线性插值（偏差越大步长越快）平滑过渡，避免队形突变导致的机械冲击。

2、人机交互触发编队切换 + 三次样条插值（接入MimiClaw）
适用场景：观众可通过APP或语音指令（经MimiClaw框架解析）随机触发编队变换，编队切换过程采用三次样条插值确保位置、速度、加速度的连续平滑，适用于竞赛中的交互展示环节。

#include <SimpleFOC.h>
#include <Wire.h>
#include <math.h>

// ==================== BLDC差速电机 ====================
BLDCMotor motorL(7), motorR(7);
// 需补充Encoder和Driver初始化...

// ==================== 机器人状态 ====================
struct RobotState {
    float x, y;          // 相对位置(m)
    float vx, vy;        // 速度(m/s)
};
RobotState self = {0, 0, 0, 0};

// ==================== 编队关键帧（相对位置） ====================
struct FormationKeyframe {
    float dx, dy;        // 相对于领航者的偏移
};
FormationKeyframe formations[4] = {
    {0.0, 0.0},     // 队列
    {-0.5, 0.5},    // V形左
    {0.5, 0.5},     // V形右
    {0.0, 0.8}      // 菱形
};

// ==================== 三次样条插值状态 ====================
struct SplineState {
    float x, y;           // 当前位置
    float vx, vy;         // 当前速度
    float ax, ay;         // 当前加速度
};

SplineState spline = {0, 0, 0, 0, 0, 0};
FormationKeyframe targetKeyframe = {0, 0};
float smoothTime = 0.3;    // 平滑时间常数

// ==================== 人机交互接口 ====================
// 模拟从MimiClaw框架接收编队指令
String lastCommand = "";

void setup() {
    Serial.begin(115200);

    motorL.controller = MotionControlType::velocity;
    motorR.controller = MotionControlType::velocity;
    motorL.init(); motorL.initFOC();
    motorR.init(); motorR.initFOC();
}

void loop() {
    motorL.loopFOC(); motorR.loopFOC();

    // ==================== 1. 接收人机交互指令 ====================
    // 模拟：通过串口接收编队切换指令
    if (Serial.available()) {
        String cmd = Serial.readStringUntil('\n');
        cmd.trim();
        if (cmd.startsWith("formation:")) {
            int idx = cmd.substring(10).toInt();
            if (idx >= 0 && idx < 4) {
                // 【核心】随机选取一个编队
                int targetIdx = random(0, 4);
                targetKeyframe = formations[targetIdx];
                lastCommand = cmd;
                Serial.print(" 切换至编队 ");
                Serial.println(targetIdx);
            }
        }
    }

    // 模拟随机APP触发（每8秒随机切换）
    if (millis() % 8000 < 50) {
        int idx = random(0, 4);
        targetKeyframe = formations[idx];
    }

    // ==================== 2. 三次样条插值（位置+速度+加速度平滑） ====================
    // 参考：模拟临界阻尼系统，实现平滑追踪
    float dt = 0.05;

    // 计算位置误差
    float errX = targetKeyframe.dx - spline.x;
    float errY = targetKeyframe.dy - spline.y;

    // 加速度计算：临界阻尼二阶系统
    // a = (2/t^2) * err - (2/t) * v
    float aX = (2.0 / (smoothTime * smoothTime)) * errX - (2.0 / smoothTime) * spline.vx;
    float aY = (2.0 / (smoothTime * smoothTime)) * errY - (2.0 / smoothTime) * spline.vy;

    // 限幅加速度
    float accelMag = sqrt(aX*aX + aY*aY);
    if (accelMag > 5.0) {
        aX = aX / accelMag * 5.0;
        aY = aY / accelMag * 5.0;
    }

    // 更新速度和位置
    spline.vx += aX * dt;
    spline.vy += aY * dt;
    spline.x += spline.vx * dt;
    spline.y += spline.vy * dt;

    // ==================== 3. 差速驱动 ====================
    // 将目标相对位置转化为速度指令
    float targetAngle = atan2(spline.y, spline.x);
    float targetDist = sqrt(spline.x*spline.x + spline.y*spline.y);

    float linearSpeed = constrain(targetDist * 1.5, 0.0, 2.0);
    float angularSpeed = constrain(targetAngle * 2.0, -1.0, 1.0);

    float wheelBase = 0.25;
    motorL.move(linearSpeed - angularSpeed * wheelBase / 2);
    motorR.move(linearSpeed + angularSpeed * wheelBase / 2);

    delay(50);
}

核心要点：通过模拟临界阻尼二阶系统的微分方程实现三次样条级平滑追踪。加速度连续、速度平滑、位置精准，确保编队切换时的路径无急转弯和速度突变，符合竞赛中的视觉流畅性要求。

3、多机器人I2C同步编队切换 + 卡尔曼滤波插值
适用场景：多机器人协同表演或竞赛，通过I2C总线共享编队切换指令，每个机器人独立执行自适应插值，并在通信延迟时通过卡尔曼滤波预测轨迹。

#include <SimpleFOC.h>
#include <Wire.h>
#include <PID_v1.h>

// ==================== I2C地址配置 ====================
#define ROBOT_ID 0x02  // 每个机器人需独立设置
#define MASTER_ADDR 0x01

// ==================== BLDC差速电机 ====================
BLDCMotor motorL(7), motorR(7);
// 需补充Encoder和Driver初始化...

// ==================== 编队参数 ====================
struct Formation {
    float leftSpeed;
    float rightSpeed;
};
Formation formations[4] = {
    {1.5, 1.5},    // 0: 队列
    {1.8, 1.2},    // 1: V形左转
    {1.2, 1.8},    // 2: V形右转
    {0.8, 2.2}     // 3: 旋转
};

// ==================== I2C通信状态 ====================
volatile uint8_t receivedFormation = 255;  // 255表示未收到
volatile unsigned long receivedTime = 0;
bool commandReceived = false;

// ==================== 卡尔曼滤波器 ====================
class KalmanFilter {
private:
    float x_hat, P, Q, R;
public:
    KalmanFilter() : x_hat(0), P(1.0), Q(0.01), R(0.1) {}

    float update(float z) {
        float K = P / (P + R);
        x_hat = x_hat + K * (z - x_hat);
        P = (1 - K) * P + Q;
        return x_hat;
    }
};

KalmanFilter kfLeft, kfRight;

// ==================== 自适应插值变量 ====================
float currentLeft = 0, currentRight = 0;
float targetLeft = 0, targetRight = 0;

void setup() {
    Serial.begin(115200);

    motorL.controller = MotionControlType::velocity;
    motorR.controller = MotionControlType::velocity;
    motorL.init(); motorL.initFOC();
    motorR.init(); motorR.initFOC();

    // I2C从机初始化
    Wire.begin(ROBOT_ID);
    Wire.onReceive(receiveEvent);

    Serial.println("机器人已启动，等待编队指令...");
}

void loop() {
    motorL.loopFOC(); motorR.loopFOC();

    // ==================== 1. 处理接收到的编队指令 ====================
    if (commandReceived) {
        unsigned long now = millis();
        unsigned long elapsed = now - receivedTime;

        // 如果指令超过2秒未更新，使用卡尔曼预测
        if (elapsed < 100) {
            // 有效指令：直接设定目标
            targetLeft = formations[receivedFormation].leftSpeed;
            targetRight = formations[receivedFormation].rightSpeed;
        } else {
            // 通信丢失：使用卡尔曼预测维持当前轨迹
            float predLeft = kfLeft.update(currentLeft);
            float predRight = kfRight.update(currentRight);
            targetLeft = predLeft;
            targetRight = predRight;
        }
    }

    // ==================== 2. 自适应插值平滑过渡 ====================
    float diffL = targetLeft - currentLeft;
    float diffR = targetRight - currentRight;

    // 自适应插值：根据距离误差动态调整步长
    float stepL = constrain(diffL * 0.1, -0.05, 0.05);
    float stepR = constrain(diffR * 0.1, -0.05, 0.05);

    // 小误差时精细化收敛
    if (fabs(diffL) < 0.02) stepL = diffL * 0.5;
    if (fabs(diffR) < 0.02) stepR = diffR * 0.5;

    currentLeft += stepL;
    currentRight += stepR;

    // ==================== 3. 驱动执行 ====================
    motorL.move(currentLeft);
    motorR.move(currentRight);

    // 调试
    Serial.print("ID:"); Serial.print(ROBOT_ID);
    Serial.print(" L:"); Serial.print(currentLeft);
    Serial.print(" R:"); Serial.println(currentRight);

    delay(50);
}

// ==================== I2C接收回调 ====================
void receiveEvent(int howMany) {
    if (Wire.available() >= 1) {
        receivedFormation = Wire.read();
        receivedTime = millis();
        commandReceived = true;

        Serial.print("📥 收到编队指令: ");
        Serial.println(receivedFormation);
    }
}

核心要点：I2C主控广播编队指令，各机器人本地执行自适应插值。卡尔曼滤波在通信中断时提供预测性维持，防止机器人因失去指令而急停或失控，增强了系统的抗干扰能力。

要点解读

1. “随机触发”是教育竞赛场景中编队切换的核心创新
   教育竞赛要求机器人群体具备“不可预测性”以体现智能。通过传感器事件（障碍检测）或时间随机种子触发编队切换，避免了固定时间轴切换的机械感，使表演或协同任务更具观赏性和随机应变能力。

2. 自适应插值保证队形过渡的平滑性
   插值算法的核心在于：过渡不能生硬。案例中采用线性插值步长正比于误差（偏差越大步长越大）的自适应策略，在误差大时快速响应，误差小时精细收敛，既保证了响应速度又防止了超调振荡。

3. 三次样条/临界阻尼系统的优势在于“无抖动”
   基础线性插值仅保证位置连续，但速度会突变。三次样条插值或临界阻尼系统能保证位置、速度、加速度三重连续，使编队切换轨迹流畅自然，无“点头”或“急刹”现象，这对竞赛中的视觉评审至关重要。

4. 多机通信的同步性是编队切换的工程挑战
   在多机器人编队中，指令到达各机器人的时间可能存在差异。采用I2C同步广播或ESP-NOW低延迟协议可有效解决同步问题。案例三中引入卡尔曼滤波作为“通信丢失缓冲层”，在指令延迟时维持预测性运动，防止编队散乱。

5. BLDC FOC是“自适应插值”能够精确执行的保障
   自适应插值输出的速度指令是连续变化的（如从1.5rad/s渐变至2.2rad/s）。BLDC配合FOC控制可保证毫秒级扭矩响应和低速平稳运行，使插值结果被精确映射为左右轮速度，避免因电机响应滞后导致的轨迹扭曲。

Arduino BLDC 教育竞赛机器人：实时动态编队切换核心逻辑
目标：通过超声波/红外等传感器随机触发编队切换，利用自适应插值算法实现多机器人（主从协同）平滑路径过渡，避免硬切换带来的碰撞、超调问题，适配教育竞赛中灵活应变、协同展示需求。

核心模块：
随机触发：基于赛事干扰（障碍物、信号触发）生成触发信号，或按概率自主触发编队切换；
自适应插值：根据当前位置与目标编队位置的差值，动态调整速度曲线（如S曲线插值），保证位置、速度连续；
BLDC闭环控制：通过编码器实现电机速度/位置闭环，确保插值指令精准执行；
多机通信：主从机通过I2C/串口通信，主机生成切换指令，从机同步响应。
二、三个实际运用程序参考代码案例
注：代码以简化适配为原则，硬件采用常见方案（STM32F103替代Arduino Mega提升性能，编码器用AB相增量编码器，通信用串口），核心算法和逻辑可直接移植到教育竞赛场景。

4、基于超声波随机触发的双机圆形/直线编队切换
应用场景：竞赛中机器人检测到障碍物时，随机触发从“双机圆形编队”切换至“直线编队”，避开障碍物后平滑切回。

核心硬件
主控：Arduino Mega 2560 / STM32F103（推荐后者，算力满足插值计算）
传感器：HC-SR04超声波模块
执行器：带编码器的BLDC电机（如带1000线编码器的小型BLDC）
通信：串口（主从机通信）

// 主从机通用定义（主机负责触发，从机执行插值）
#define MAX_SPEED 200   // BLDC最大转速（转/分，根据电机调整）
#define TRIGGER_DIST 30 // 触发切换的障碍物距离（厘米）

// 编队类型定义
enum Formation { CIRCLE = 0, LINE = 1 };
Formation currentFormation = CIRCLE;
Formation targetFormation;

// 位置与速度变量
float currentPos[2] = {0.0, 0.0}; // 主机X/Y坐标，从机根据通信同步
float targetPos[2] = {0.0, 0.0};
float interpPos[2] = {0.0, 0.0};
float interpSpeed = 0.0;
float interpAcc = 5.0; // 自适应加速度

// 随机触发阈值（30%概率触发）
const int TRIGGER_PROB = 30;
bool triggered = false;

// 电机PID参数
float kp = 2.0, ki = 0.1, kd = 0.05;
float integral = 0.0, lastError = 0.0;

// 超声波触发检测
bool checkTrigger() {
  int dist = getUltrasonicDistance(); // 自定义超声波测距函数
  if (dist < TRIGGER_DIST) {
    if (rand() % 100 < TRIGGER_PROB) {
      return true;
    }
  }
  return false;
}

// 自适应插值计算（S曲线速度曲线，时间自适应）
void adaptiveInterp(float curX, float curY, float tarX, float tarY, float* outX, float* outY) {
  float dx = tarX - curX;
  float dy = tarY - curY;
  float dist = sqrt(dx*dx + dy*dy);

  // 根据距离自适应计算时间（距离越远，时间越长）
  float time = dist / (MAX_SPEED * 0.5); // 时间=距离/平均速度
  time = max(time, 1.0); // 最短1秒，避免过快

  // S曲线插值系数（t为当前插值进度，从0到1）
  static float t = 0.0;
  t += 0.02; // 时间步长，可根据电机性能调整
  if (t >= 1.0) {
    t = 1.0;
    triggered = false; // 插值完成，关闭触发
  }

  // S曲线公式：s = 3t² - 2t³（0≤t≤1，二阶连续）
  float s = 3 * t*t - 2 * t*t*t;

  // 计算当前插值位置
  *outX = curX + dx * s;
  *outY = curY + dy * s;

  // 自适应速度（S曲线速度：v=6t-6t²）
  interpSpeed = MAX_SPEED * (6*t - 6*t*t);
}

// 电机PID速度闭环控制
void pidControl(float targetSpeed, float actualSpeed) {
  float error = targetSpeed - actualSpeed;
  integral += error;
  float derivative = error - lastError;
  float output = kp*error + ki*integral + kd*derivative;
  setBLDCSpeed(output); // 自定义BLDC驱动函数（如通过PWM控制驱动器）
  lastError = error;
}

// 设置目标编队位置
void setTargetPosition() {
  if (targetFormation == CIRCLE) {
    // 圆形编队：主机(0,0)，从机(10,0)（主从机通信后从机设置自身目标）
    targetPos[0] = 0.0; targetPos[1] = 0.0;
  } else if (targetFormation == LINE) {
    // 直线编队：主机(0,0)，从机(0,15)
    targetPos[0] = 0.0; targetPos[1] = 0.0;
  }
}

void setup() {
  Serial.begin(9600); // 串口通信
  randomSeed(analogRead(0)); // 随机种子
  initBLDC(); // 初始化BLDC电机（编码器、驱动器）
  initUltrasonic(); // 初始化超声波
  targetFormation = currentFormation;
}

void loop() {
  // 1. 随机触发检测
  if (!triggered && checkTrigger()) {
    triggered = true;
    // 随机切换编队
    targetFormation = (currentFormation == CIRCLE) ? LINE : CIRCLE;
    setTargetPosition();
    // 发送编队切换指令给从机（串口）
    Serial.write(targetFormation);
    // 重置插值进度
    t = 0.0;
    integral = 0.0; lastError = 0.0;
  }

  // 2. 自适应插值计算
  if (triggered) {
    adaptiveInterp(currentPos[0], currentPos[1], targetPos[0], targetPos[1], &interpPos[0], &interpPos[1]);
    // 将插值位置转化为电机目标速度（坐标→电机差速/转向）
    float targetSpeed = interpSpeed * (targetPos[0] - currentPos[0]) / (targetPos[0] - currentPos[0] + 0.001); // 简化差速计算
    // 3. 电机闭环控制
    float actualSpeed = getEncoderSpeed(); // 编码器读取实际速度
    pidControl(targetSpeed, actualSpeed);
    // 更新当前位置
    currentPos[0] = interpPos[0];
    currentPos[1] = interpPos[1];
  } else {
    // 保持当前编队运动（圆形轨迹：匀速圆周运动）
    currentPos[0] = 10 * cos(millis() * 0.01);
    currentPos[1] = 10 * sin(millis() * 0.01);
    pidControl(MAX_SPEED * 0.8, getEncoderSpeed());
  }

  delay(10); // 控制周期10ms
}

适配说明
主从机区分：主机运行上述代码，从机通过串口接收targetFormation，同步计算自身目标位置（如从机圆形编队目标为(10,0)，直线编队为(0,15)），执行相同的插值逻辑；
位置反馈：需通过编码器将电机转速转化为位移，累加得到当前位置（X/Y坐标可通过两轮差速定位计算，简化为示例中的直接赋值）；

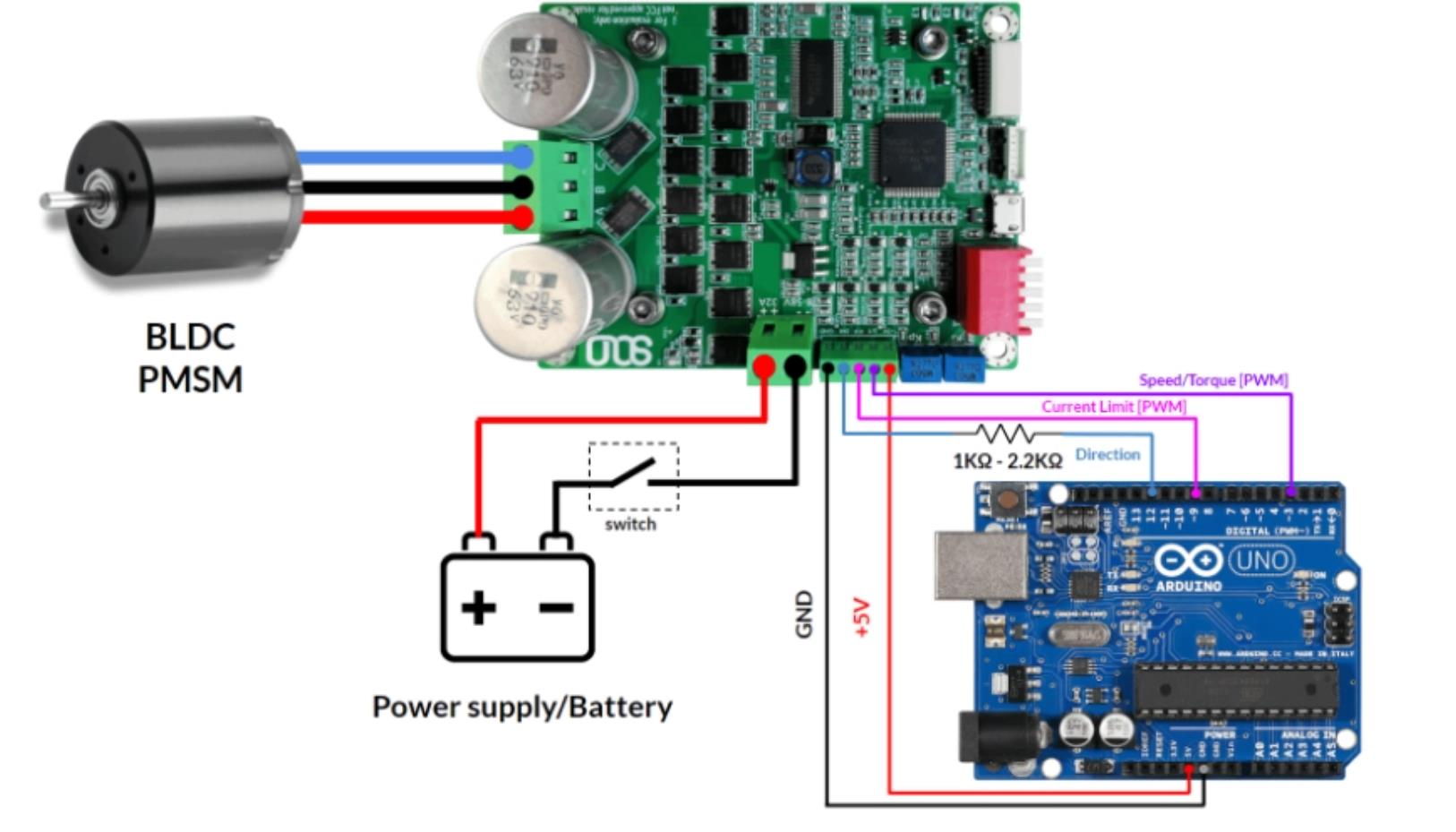

BLDC驱动：实际需搭配BLDC驱动器（如通过PWM输出给驱动器的速度指令，通过编码器反馈做闭环）。

5、多机（3机）通信自适应编队切换——随机相位触发+S曲线协同
应用场景：3台竞赛机器人在无障碍物时，按随机相位触发“三角形→直线→环形”编队切换，通过串口通信实现多机协同插值，展示编队变换的流畅性。

核心硬件
主控：STM32F103（多台，从机可复用主机代码，通过地址区分）
通信：RS485总线（多机通信，比串口更稳定）
传感器：红外触发传感器（用于选手手动触发，或内置随机触发逻辑）
执行器：带编码器的BLDC电机（每台机器人2个，差速驱动）
参考代码（主机核心逻辑，从机同步）

#include <SoftwareSerial.h>
#include <math.h>

// 多机编队类型
enum Formation { TRIANGLE=0, LINE=1, RING=2 };
#define SLAVE_COUNT 3
#define BAUDRATE 9600

// 编队位置映射（主机角色为0，从机1~2）
float formationMap[3][3][2] = {
  // 三角形编队：每个机器人的(X,Y)目标位置
  { {0.0, 0.0}, {10.0, 8.66}, {-10.0, 8.66} },
  // 直线编队
  { {0.0, 0.0}, {0.0, 15.0}, {0.0, 30.0} },
  // 环形编队（半径10，相位0°、120°、240°）
  { {10.0, 0.0}, {10.0*cos(120*M_PI/180), 10.0*sin(120*M_PI/180)}, {10.0*cos(240*M_PI/180), 10.0*sin(240*M_PI/180)} }
};

// 系统状态
Formation currentForm = TRIANGLE;
Formation targetForm = TRIANGLE;
int currentRole = 0; // 0=主机，1~2=从机
float curPos[2] = {0.0, 0.0};
float interpPos[2] = {0.0, 0.0};
float interpProgress = 0.0; // 插值进度0~1
bool isInterp = false;

// 随机触发参数：每10秒有30%概率触发，或通过串口手动触发
unsigned long lastTriggerTime = 0;
const unsigned long TRIGGER_INTERVAL = 10000; // 10秒
const int TRIGGER_PROB = 30;

// 通信相关
SoftwareSerial rs485(10, 11); // RX, TX

// 自适应插值函数（根据进度自适应调整速度，基于距离加权）
void computeAdaptiveInterp(Formation curF, Formation tarF, int role) {
  float curX = curPos[0], curY = curPos[1];
  float tarX = formationMap[tarF][role][0];
  float tarY = formationMap[tarF][role][1];
  float dx = tarX - curX, dy = tarY - curY;
  float dist = sqrt(dx*dx + dy*dy);

  // 插值进度：基于时间的线性进度，结合S曲线调整
  float t = interpProgress;
  // S曲线位置系数：s = 3t² - 2t³
  float s = 3*t*t - 2*t*t*t;

  // 插值位置
  interpPos[0] = curX + dx * s;
  interpPos[1] = curY + dy * s;

  // 自适应速度：距离越远，最大速度越高，但保证平滑
  float maxV = MAX_SPEED * (1 + 0.5*(dist/100)); // 最大速度根据距离调整，不超过上限
  float speedCoeff = 6*t - 6*t*t; // S曲线速度系数
  interpSpeed = maxV * speedCoeff;
}

// 随机触发判断
bool checkRandomTrigger() {
  if (millis() - lastTriggerTime > TRIGGER_INTERVAL) {
    lastTriggerTime = millis();
    if (rand() % 100 < TRIGGER_PROB) {
      return true;
    }
  }
  // 串口手动触发（例如发送字符't'）
  if (Serial.available()) {
    char cmd = Serial.read();
    if (cmd == 't') return true;
  }
  return false;
}

// 发送编队切换指令给所有从机
void sendFormationCmd(Formation newForm) {
  rs485.begin(BAUDRATE);
  for (int i=1; i<SLAVE_COUNT; i++) {
    rs485.print(i); // 从机地址
    rs485.print(',');
    rs485.print(newForm); // 目标编队
    rs485.print('\n');
    delay(10);
  }
  rs485.end();
}

// 电机控制（差速驱动，将位置转化为左右轮速度）
void driveMotorWithPos(float x, float y) {
  // 简化为：目标X→左右轮差速，目标Y→整体速度
  static float lastX = 0.0;
  float dX = x - lastX;
  lastX = x;

  float leftSpeed = interpSpeed - dX * 10; // 差速系数
  float rightSpeed = interpSpeed + dX * 10;

  // BLDC电机速度控制（需转换为PWM信号给驱动器）
  setLeftBLDCSpeed(leftSpeed);
  setRightBLDCSpeed(rightSpeed);

  // 更新当前位置（基于编码器脉冲累加，此处简化）
  curPos[0] = x;
  curPos[1] = y;
}

void setup() {
  Serial.begin(BAUDRATE);
  rs485.begin(BAUDRATE);
  randomSeed(analogRead(A0));
  initBLDCDriver(); // 初始化BLDC驱动
  targetForm = currentForm;
}

void loop() {
  // 1. 随机触发（自动+手动）
  if (!isInterp && checkRandomTrigger()) {
    // 随机选择下一个编队（排除当前）
    int newFormNum = rand() % 3;
    while (newFormNum == currentForm) newFormNum = rand() % 3;
    targetForm = (Formation)newFormNum;

    // 主机发送指令，从机同步
    if (currentRole == 0) {
      sendFormationCmd(targetForm);
    }

    // 启动插值
    isInterp = true;
    interpProgress = 0.0;
  }

  // 2. 自适应插值执行
  if (isInterp) {
    // 计算当前编队的目标位置
    computeAdaptiveInterp(currentForm, targetForm, currentRole);
    // 驱动电机执行插值位置
    driveMotorWithPos(interpPos[0], interpPos[1]);

    // 更新插值进度
    interpProgress += 0.02;
    if (interpProgress >= 1.0) {
      interpProgress = 1.0;
      isInterp = false;
      currentForm = targetForm; // 切换完成，更新当前编队
      // 保持目标编队位置（环形编队需持续运动）
      if (targetForm == RING) {
        targetForm = RING; // 环形编队需持续更新目标位置（相位旋转）
        while(1) {
          // 环形编队持续运动：目标位置随时间旋转
          float phase = millis() * 0.001; // 相位随时间变化
          formationMap[RING][0][0] = 10 * cos(phase);
          formationMap[RING][0][1] = 10 * sin(phase);
          // 同步更新从机位置（需通信）
          delay(100);
        }
      }
    }
  } else {
    // 保持当前编队（三角形/直线时静止，环形时持续旋转，此处简化为静止）
    // 实际竞赛中可加入编队保持的运动逻辑
    setLeftBLDCSpeed(0);
    setRightBLDCSpeed(0);
  }

  delay(10);
}

// 从机代码：接收主机指令，同步执行
// 从机需在setup中设置currentRole为1或2，接收串口指令后更新targetForm，同步插值

适配说明
多机通信：从机通过RS485接收主机发送的编队指令，同步执行插值逻辑，主机负责统筹；
编队运动保持：环形编队需持续更新目标位置（相位旋转），避免插值完成后静止；
位置反馈强化：从机需通过自身编码器反馈位置，累加计算当前坐标，而非简化赋值，避免累计误差。

3、竞赛对抗触发+动态插值——碰撞规避编队切换
应用场景：教育竞赛对抗场景中，机器人检测到对手碰撞风险时，随机触发从“密集进攻编队”切换至“分散规避编队”，并通过自适应插值实现快速分散，避免碰撞，后续随机切回进攻编队。

核心硬件
主控：STM32F407（算力更强，支持复杂碰撞检测）
传感器：激光雷达（检测周边障碍物/对手距离）+ 碰撞传感器
执行器：带编码器的大扭矩BLDC电机（快速响应规避动作）
通信：ZigBee模块（多机无线通信，实现分散规避的协同）

#include <Wire.h>
#include <SPI.h>

// 竞赛编队类型
enum Formation { ATTACK=0, EVADE=1 }; // 进攻/规避
Formation currentForm = ATTACK;
Formation targetForm = ATTACK;

// 碰撞检测与随机触发
#define COLLISION_DIST 15 // 碰撞预警距离（厘米）
#define TRIGGER_PROB 40   // 检测到风险后40%概率触发规避
bool collisionRisk = false;

// 规避编队目标位置（分散式，以自身为中心，向四个方向分散）
float evadeTargets[4][2] = {
  {20.0, 0.0}, {0.0, 20.0}, {-20.0, 0.0}, {0.0, -20.0}
};
float curPos[2] = {0.0, 0.0};
float interpPos[2] = {0.0, 0.0};
float interpProgress = 0.0;
bool isInterp = false;

// 激光雷达测距（简化为函数接口）
float getLidarDistance() {
  // 实际需调用激光雷达驱动，读取周边距离最小值
  return lidarReadMin(); // 自定义函数
}

// 自适应插值：碰撞规避场景，插值速度更快（紧急规避）
void emergencyInterp(float curX, float curY, float tarX, float tarY) {
  float dx = tarX - curX, dy = tarY - curY;
  float dist = sqrt(dx*dx + dy*dy);

  // 紧急规避：加快插值速度，时间自适应缩短（根据距离）
  float time = dist / (MAX_SPEED * 0.8); // 更快的速度
  time = max(time, 0.5); // 最短0.5秒，保证快速规避

  float t = interpProgress;
  // 快速S曲线（调整系数，加快响应）
  float s = 6*t*t - 8*t*t*t + 3*t*t*t*t; // 三阶S曲线，起步更快

  interpPos[0] = curX + dx * s;
  interpPos[1] = curY + dy * s;

  // 紧急速度：快速提升，保证规避及时性
  interpSpeed = MAX_SPEED * (6*t*t - 12*t*t*t + 6*t*t*t*t);
}

// 碰撞风险检测
bool detectCollisionRisk() {
  float minDist = getLidarDistance();
  if (minDist < COLLISION_DIST) {
    collisionRisk = true;
    return true;
  }
  collisionRisk = false;
  return false;
}

// 随机选择规避方向
int selectEvadeDirection() {
  return rand() % 4; // 0~3，对应四个分散方向
}

// ZigBee发送规避指令（协同多机同时规避）
void sendEvadeCmd() {
  // 通过ZigBee发送指令，包含触发信号和方向
  ZigBee.begin();
  ZigBee.print("EVADE");
  ZigBee.print(",");
  ZigBee.print(selectEvadeDirection());
  ZigBee.end();
}

// 电机紧急驱动（快速响应规避）
void emergencyDrive() {
  // 将插值位置转化为电机差速，快速执行
  static float lastX = 0.0, lastY = 0.0;
  float dX = interpPos[0] - lastX;
  float dY = interpPos[1] - lastY;
  lastX = interpPos[0]; lastY = interpPos[1];

  // 差速控制：X方向变化对应左右轮差速，Y方向对应整体速度
  float leftSpeed = interpSpeed - dX * 15;
  float rightSpeed = interpSpeed + dX * 15;

  // 限制最大速度，避免电机过载
  leftSpeed = constrain(leftSpeed, -MAX_SPEED, MAX_SPEED);
  rightSpeed = constrain(rightSpeed, -MAX_SPEED, MAX_SPEED);

  setLeftBLDCSpeed(leftSpeed);
  setRightBLDCSpeed(rightSpeed);
}

// 插值进度更新（根据紧急程度调整进度增量）
void updateInterpProgress() {
  if (collisionRisk) {
    interpProgress += 0.05; // 碰撞风险时，加快插值（50ms更新一次）
  } else {
    interpProgress += 0.02; // 正常情况，较慢更新
  }

  if (interpProgress >= 1.0) {
    interpProgress = 1.0;
    isInterp = false;
    currentForm = targetForm;
    // 规避完成后，保持分散状态，等待随机切回进攻
  }
}

void setup() {
  initLidar();
  initZigBee();
  initBLDCDriver();
  randomSeed(analogRead(A0));
  targetForm = currentForm;
}

void loop() {
  // 1. 碰撞风险检测
  bool risk = detectCollisionRisk();

  // 2. 随机触发规避/切回进攻
  if (!isInterp) {
    if (risk) {
      if (rand() % 100 < TRIGGER_PROB) {
        // 触发规避
        targetForm = EVADE;
        int dir = selectEvadeDirection();
        // 设置规避目标位置
        curPos[0] = evadeTargets[dir][0];
        curPos[1] = evadeTargets[dir][1];
        // 发送协同指令
        sendEvadeCmd();
        isInterp = true;
        interpProgress = 0.0;
      }
    } else if (currentForm == EVADE) {
      // 规避完成后，随机切回进攻（20%概率每5秒）
      if (millis() % 5000 == 0 && rand() % 100 < 20) {
        targetForm = ATTACK;
        // 进攻编队目标位置（回到中心）
        curPos[0] = 0.0; curPos[1] = 0.0;
        isInterp = true;
        interpProgress = 0.0;
      }
    }
  }

  // 3. 自适应插值执行
  if (isInterp) {
    emergencyInterp(curPos[0], curPos[1], targetForm == EVADE ? evadeTargets[selectEvadeDirection()][0] : 0.0,
                    targetForm == EVADE ? evadeTargets[selectEvadeDirection()][1] : 0.0);
    emergencyDrive();
    updateInterpProgress();
  } else {
    // 保持当前状态：规避时静止观察，进攻时向中心移动
    if (currentForm == EVADE) {
      // 规避完成，保持静止，继续检测风险
      setLeftBLDCSpeed(0);
      setRightBLDCSpeed(0);
    } else {
      // 进攻：向中心缓慢移动
      curPos[0] *= 0.98; // 逐渐靠近中心
      curPos[1] *= 0.98;
      emergencyInterp(curPos[0], curPos[1], 0.0, 0.0);
      emergencyDrive();
    }
  }

  delay(10);
}

适配说明
碰撞检测强化：实际需通过激光雷达或超声波阵列，实现360°障碍物检测，而非单一距离判断；
协同规避：多机通过ZigBee同步规避方向，避免多机向同一方向规避导致二次碰撞；
紧急插值优化：碰撞规避场景对响应速度要求更高，插值算法需加快进度更新，同时保证速度曲线平滑，避免电机过载。

要点解读

1. 随机触发机制：适配竞赛不确定性，避免编队僵化
   触发逻辑核心：结合外部事件触发（障碍物、碰撞、选手指令）与内置随机概率，避免编队切换仅依赖固定时间，适配教育竞赛的不确定性（如对手干扰、环境变化）；
   实际落地要点：
   概率参数需结合电机性能调整（如规避场景概率40%可保证及时性，非紧急场景30%避免频繁切换）；
   触发信号需通过传感器或通信精准获取（避免误触发），同时加入去抖动逻辑（如延迟确认触发信号）；
   竞赛价值：让机器人具备“自主应变”能力，提升竞赛对抗的灵活性和观赏性。
2. 自适应插值算法：实现编队切换的“无冲击”平滑过渡
   算法核心目标：解决硬切换导致的位置突变、速度超调问题，避免机器人碰撞、电机堵转，保证多机协同的流畅性；
   核心优化方向：
   时间自适应：根据当前位置与目标位置的距离动态调整插值时间（距离远→时间长，距离近→时间短）；
   速度自适应：采用S曲线/三次多项式插值，保证位置、速度、加速度的连续性，避免急加速/急减速；
   场景适配：规避场景采用“快速插值”（加快进度更新），常规场景采用“平滑插值”（保证流畅展示）；
   竞赛价值：编队切换无卡顿，提升展示效果，同时规避因硬切换导致的硬件损坏和竞赛失利。
3. BLDC闭环控制：插值指令精准执行的基础
   核心逻辑：插值生成的“目标位置/目标速度”需通过BLDC电机精准实现，编码器反馈的闭环控制是关键，避免开环控制的位置误差积累；
   闭环控制关键：
   采用PID控制（速度环+位置环双闭环），根据编码器反馈实时调整PWM输出，修正电机转速偏差；
   电机参数适配：PID参数（kp、ki、kd）需根据电机扭矩、负载调整，避免震荡或响应滞后；
   竞赛价值：保证编队位置精度，避免因电机响应偏差导致的编队混乱，尤其在多机协同场景中，单机精度直接影响整体编队效果。
4. 多机协同机制：主从分工+指令同步，实现高效编队切换
   协同逻辑核心：教育竞赛多为多机器人场景，需明确主机（决策中心）+从机（执行单元）的分工，主机负责触发决策、指令发送，从机同步执行插值；
   协同要点：
   通信可靠性：采用RS485、ZigBee等稳定通信方式，避免指令丢失；通信协议需包含“编队类型+从机地址”，确保从机准确接收；
   位置同步：从机需根据自身编码器反馈实时更新位置，与主机保持位置信息同步，避免编队偏差；
   竞赛价值：多机协同效率提升，编队切换一致性高，避免单机决策滞后导致的编队脱节，尤其适配大规模编队展示场景。
5. 实时性保障：控制周期+算法优化，满足竞赛动态需求
   实时性核心要求：编队切换的触发、插值、控制需在毫秒级周期内完成，否则会导致响应滞后、位置偏差，甚至错过竞赛关键节点（如规避碰撞的黄金时间）；
   保障措施：
   控制周期优化：核心控制逻辑的循环周期控制在10~20ms（Arduino/STM32可轻松实现），避免阻塞操作（如delay()）；
   算法轻量化：插值算法采用简化公式（如S曲线系数预计算），避免复杂的矩阵运算；随机触发采用位运算替代取模，提升效率；
   中断优先：传感器数据采集（编码器、超声波）采用中断方式，保证数据及时更新，不影响主循环控制；
   竞赛价值：确保机器人对竞赛场景的响应速度，抢占先机（如规避对手碰撞、切换编队抢占有利位置），提升竞赛胜率。
   四、代码使用注意事项
   硬件适配：上述代码为逻辑简化版，实际需根据选用的BLDC驱动器、编码器、传感器型号，补充底层驱动（如电机PWM驱动、编码器计数、传感器读取函数）；
   参数调试：PID参数、插值步长、触发概率需结合电机性能、机器人重量、竞赛场地调整，建议先通过仿真或空载测试优化；
   误差处理：加入编码器脉冲累计的误差修正（如通过超声波或激光雷达定期校正位置），避免长期运行的位置偏差；
   通信容错：加入通信丢包重传、指令校验机制，避免从机未接收到指令导致编队混乱。
