声源实时方位追踪是智能交互、安防、机器人感知的关键声学技术。传统 4~6 麦声源定位阵列存在体积大、布线繁琐、成本高、难以小型化等缺陷。AR1105六向声源定位模组为研究对象，解析其三支等距数字麦阵列 DSP 寻向架构，梳理模组电气参数、信号输出与硬件集成特点，对比传统多麦方案的轻量化优势，分场景介绍其在工业、机器人、会议、安防领域的工程应用，分析拾音距离、角度分辨率、信号输出等性能局限，为小型化声源感知设备选型与开发提供理论和工程依据。

 一、引言

       声源定位依靠麦克风阵列采集声场时差，经数字信号处理解算声源角度，是语音交互、自动化监测设备的核心感知技术。市面主流方案采用 4 路及以上 MEMS 麦克风，阵列体积大、PCB 占用空间多，不适配小型玩具、微型监控、循声小车等轻量化设备。

       为兼顾定位精度、体积与成本，AR1105 专用 DSP 定位模组采用 10mm 间距等边三角三麦阵列，通过 DSP 融合双麦心形指向算法实现 360° 六等分、60° 间隔方位检测；支持模拟、I2S 数字音频同步输出，依靠 IO 电平直接输出方位，无需额外算法开发，降低嵌入式开发难度。本文从架构、电气性能、系统接线、应用场景多角度剖析该模组技术特点，探究轻量化三麦定位方案的应用价值与性能局限。

二、AR1105 声源定位模组核心架构与工作原理

2.1 硬件阵列拓扑设计

        AR1105 定位系统核心采集单元为等边三角形三数字麦克风阵列，三支 MEMS 麦克风拾音孔中心间距严格控制为 10mm，是保障定位精度的关键结构约束。阵列摒弃传统四麦方形、六麦环形布局，通过任意两支麦克风组合生成心形指向声场，三组双麦指向信息经模组内置 DSP 芯片融合运算，将 360° 圆周声场均匀划分为 0°、60°、120°、180°、240°、300° 六个方位区间，实现六向离散式声源方位判别。

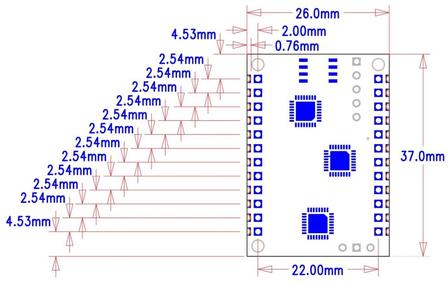

       硬件本体尺寸仅 37mm×26mm，采用半孔焊盘 + 标准 2.54mm 间距排针双兼容设计，既支持成品设备转接板快速插接调试，也可直接贴片焊接于主控 PCB，适配量产化小型设备结构设计；配套专用 3DMIC-291 麦克风子板，标准化实现三麦等边阵列排布，规避整机 PCB 自行布线带来的阵列间距误差问题。

2.2 DSP 信号处理与方位输出机制

模组内置专用声学 DSP 内核，实时采集三路数字麦克风 714kHz 时钟下的声信号数据流，持续计算各麦克风间声信号到达时差（TDOA），融合多组心形指向权重完成声源角度解算，实时刷新方位结果并通过硬件 IO 端口输出电平标识：对应声源方位的 IO 引脚输出 3.3V 高电平，其余方位引脚保持低电平，主控 MCU 仅需读取 IO 电平即可直接获取声源方向，无需部署声源定位算法、无需 SDK 二次开发，极大简化嵌入式软件开发流程。

模组同时预留双路音频输出通道，两路信号同步输出、可独立选用：

1. 模拟音频通道（MIC_OUT）：输出阻抗 10kΩ，最大输出幅度 1Vrms，适配通用模拟音频采集电路；
2. I2S 数字音频通道（LRCK/BCLK/MIC_DOUT）：标准主模式 I2S，16kHz 采样率、16bit 位宽，可直接对接语音识别、音频编码芯片。

2.3 电气性能参数体系

AR1105 模组具备宽电压、低功耗、宽温域的工业级电气特性，核心性能指标如下：

1. 供电：直流 4V~6.5V 宽压输入，典型工作电流 28~31mA，适配电池供电便携设备与工业直流供电系统；
2. 逻辑电平：方位 IO 输出高电平为 3.3V，匹配绝大多数嵌入式 MCU IO 电平标准；
3. 拾音性能：配套 - 29dBFS 灵敏度 MEMS 麦克风时，有效拾音区间 10cm~200cm；更换高灵敏度麦可拓展远距离拾音场景；麦克风选型误差控制 ±1dBFS 以内可消除阵列拾音不均衡问题；
4. 环境适应性：工作温度区间 - 20℃~+85℃，相对湿度≤90%，满足室内外工业、安防设备工作环境要求；
5. 数字麦驱动：模组内置 3V3 电源输出与 714kHz 低功耗时钟信号，直接驱动三路 MEMS 数字麦克风，无需额外麦驱动电路。

三、AR1105 模组系统集成与测试方案

3.1 基础系统硬件连接架构

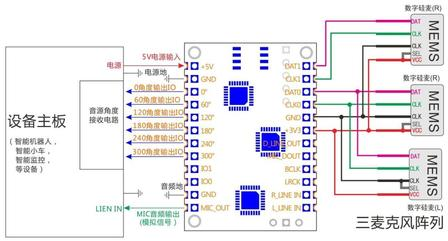

       完整声源定位系统由三部分构成：AR1105 主处理模组、3DMIC-291 三麦阵列子板、后端主控设备主板。系统电气连接逻辑分为三层：

1. 前端采集层：模组 19~24 引脚输出 3V3 电源、CLK 时钟、DAT 数据信号，分别对接三支数字麦克风 VCC、CLK、DAT 引脚，完成声场数据采集；
2. 信号处理层：DSP 完成方位解算后，3~8 号六向 IO 引脚输出方位电平；12 脚模拟音频、15~17 脚 I2S 数字音频同步输出原始人声信号；
3. 后端交互层：设备主控采集六向 IO 电平获取声源角度，同时接入音频输出通道完成语音采集、识别、录音等二次处理。

3.2 标准化测试验证套件

        为快速验证模组定位性能，配套 AR-6LED 圆形测试底板搭建标准化测试平台，由 USB 5V 供电，集成方位指示 LED 阵列、模组插接焊盘、音频引出排针。测试流程分为上电初始化与正常工作两个阶段：

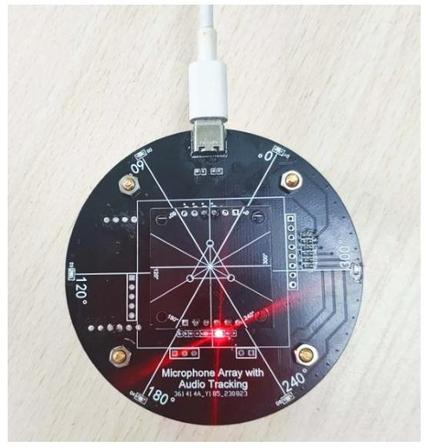

1. 启动阶段：上电后 7~9s 初始化周期，底板中心红色 LED 常亮，无方位指示灯输出；

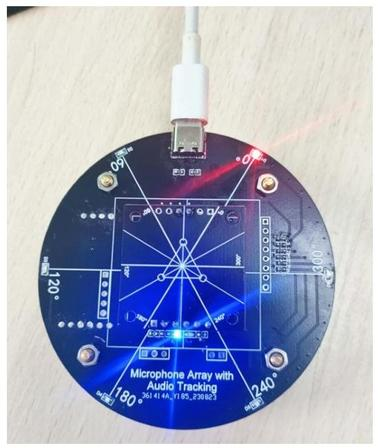

2. 工作阶段：初始化完成后中心 LED 切换为蓝色，声源对应角度的方位 LED 点亮，移动声源位置可实时观测 LED 切换，直观验证六向定位响应速度与识别准确率。

       测试底板预留完整 IO 与音频引出排针，可直接外接 MCU、功放、语音识别模块，快速完成样机功能验证，缩短产品前期调试周期。

四、模组应用场景与工程落地分析

       依托小型化、免算法开发、六向精准寻向三大核心优势，AR1105 声源定位模组覆盖工业、安防、消费电子、智能交互多领域，各场景应用逻辑如下：

4.1 工业自动化设备

       面向工控监听设备、工业交互机器人，模组可实时定位车间内操作人员语音方位，驱动机器人转向声源实现语音交互；工业故障异响监测场景下，通过声源方位识别快速定位设备异响点位，辅助设备故障巡检。宽温域电气特性适配工厂高低温复杂工况，低功耗特性适配工业电池巡检终端。

4.2 消费级智能交互设备

1. 智能玩具 / 教育机器人：基于六向 IO 电平控制机器人云台循声转向，实现声源跟随互动，模组小巧体积可嵌入小型玩具机身，规避多麦阵列占用空间过大的设计痛点；
2. 智能循声小车：主控读取方位 IO 信号，依据 0°~300° 六向角度输出控制电机转向，实现自动追踪声源移动，适用于教学智能小车、竞赛机器人开发。

4.3 安防监测预警设备

       搭载于智能摇头摄像头、声预警安防终端，实时捕捉环境人声、异常声响方位，驱动云台自动转向声源并启动录像、声光报警；相较于视觉运动检测，声源定位可实现无光照、远距离预定位，弥补视频监控夜间感知盲区。

4.4 音视频会议与语音采集设备

       用于小型多人视频会议终端、便携录音设备，阵列拾取定向人声并同步输出音频信号，配合后端语音识别芯片实现说话人方位标记；三麦阵列轻量化设计适配便携会议麦克风、桌面录音设备，降低整机厚度与结构复杂度。

五、模组性能约束与优化设计要点

5.1 固有性能边界

1. 角度分辨能力：仅支持 60° 间隔离散六向定位，无法输出连续角度数值，不适合需要高精度连续角度解算的专业声学测量设备；
2. 音频处理能力：模组仅完成声源方位解算，不集成降噪、回声消除、波束成形算法，嘈杂环境下拾音音频需后端电路增加降噪处理单元；
3. 阵列结构约束：必须严格采用 10mm 间距等边三角三麦布局，更改麦克风间距、数量会直接降低定位准确率，PCB 结构设计需严格遵循阵列规范。

5.2 整机设计优化方案

1. 麦克风选型优化：优先选用底部进声孔 MEMS 麦克风，PCB 开孔使三支麦克风拾音面共平面，消除声场拾取不均衡；麦克风灵敏度可选 - 26dBFS/-29dBFS，远距离拾音场景选用高灵敏度型号；
2. 结构角度适配：模组输出 0° 基准可根据整机结构自定义，六向 60° 均匀划分不受安装方向限制，结构设计自由度较高；
3. 信号布线优化：数字麦克风时钟、数据信号线做等长布线，减少信号传输时延误差；模拟音频输出端增加隔直电容，抑制电源噪声干扰。

六、结论

        AR1105 三麦阵列六向声源定位模组以极简 3 支 MEMS 麦克风硬件架构替代传统 4~6 麦定位方案，依托内置专用 DSP 声学处理内核，实现 360° 圆周六向声源实时识别，硬件体积、布线成本、开发难度均实现显著优化。模组兼容模拟、数字双路音频输出，标准化 IO 方位电平输出模式大幅降低小型化智能声学设备的嵌入式开发门槛，同时具备工业级宽电压、宽温域环境适配能力，在工业机器人、安防监控、消费智能交互、便携语音采集设备中具备极高的工程应用价值。

       该模组适用于对定位精度要求为离散六向、整机尺寸受限的轻量化终端产品；对于需要连续高精度角度定位、强降噪拾音的专业声学设备，可基于该模组的声源方位输出搭配后端音频处理单元，构建分层式声学感知系统。随着小型智能感知终端需求持续增长，基于三麦轻量化阵列的专用 DSP 声源定位模组将成为低成本嵌入式声学寻向领域的主流技术方案之一。
