关键词： MANUS 数据手套；Metagloves Pro Haptic；四元数；SLERP；欧拉角；手部动作捕捉

问题往往不在传感器，而在旋转表示

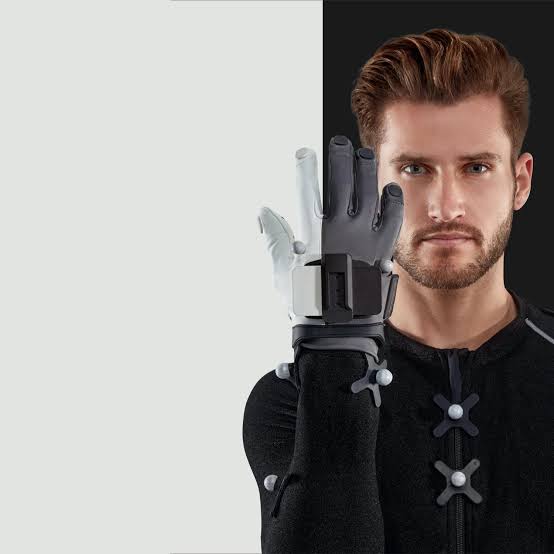

MANUS 官方规格显示，Metagloves Pro Haptic 的五个 EMF 指尖传感器分别输出三轴位置和三轴旋转数据，采样率为 120 Hz；MANUS Hand Solver 3 可输出完整的 25 DoF 手部骨架。对于开发者而言，这些数据最终通常会以骨骼局部旋转、指尖姿态或重定向后关节角的形式进入 Unity、Unreal、ROS 2、动画软件或机器人控制程序。

问题是：三维旋转不是普通的三维向量。

位置可以直接相加，旋转却与旋转顺序、参考坐标系和表示方式有关。如果把四元数的四个分量当成四条普通曲线分别插值、平均或求差，就可能制造出原始数据里并不存在的跳变。

因此，处理 MANUS 手部旋转数据前，至少要明确四件事：

1. 数据表示的是局部旋转还是全局旋转；
2. 四元数分量顺序是 (x, y, z, w) 还是 (w, x, y, z)；
3. 坐标系是左手系还是右手系，各轴分别指向哪里；
4. 旋转是父坐标系到子坐标系，还是反方向的变换。

这些信息应来自实际使用的 MANUS SDK、插件或导出格式文档，不能仅凭字段名称猜测。

为什么 q 和 -q 表示同一个旋转

单位四元数通常写成：

q = (x, y, z, w)

对于同一个空间旋转，q 和 -q 完全等价。这被称为四元数对三维旋转的双覆盖。渲染出的手看起来不会改变，但数据曲线上四个分量可能同时从正数跳到负数。

例如，相邻两帧为：

q0 = ( 0.01,  0.02,  0.03,  0.999)
q1 = (-0.01, -0.02, -0.03, -0.999)

它们可能表示几乎相同的姿态。如果直接计算 q1 - q0，就会得到一个很大的变化量；机器学习模型也可能把它误认为剧烈动作。

常用的符号连续化方法是检查相邻单位四元数的点积：

if dot(q_prev, q_curr) < 0:
    q_curr = -q_curr

点积小于零说明两个表示位于四维单位球面的相反半球。将当前四元数整体取反，可以选择与上一帧距离更近、但物理旋转相同的表示。

这一步只解决表示连续性，不会修复真实丢帧、坐标系错误或传感异常。数据导入后应先归一化、检查非法值，再进行符号连续化。

归一化不是可有可无

用于表示旋转的四元数应满足：

x² + y² + z² + w² = 1

浮点运算、线性插值或文件转换可能使模长逐渐偏离 1。把非单位四元数直接送入某些数学库，可能得到缩放、数值误差或未定义结果。

一个简单检查是记录每帧的模长误差：

norm_error = abs(length(q) - 1)

误差很小时可以重新归一化；出现零模长、NaN 或突然增大的误差时，则应将该帧标成无效数据，而不是强行除以模长。质量报告中最好保留异常帧数量和发生位置。

不要用欧拉角曲线判断是否“跳帧”

欧拉角适合显示和人工阅读，但不适合作为唯一的内部旋转表示。它存在旋转顺序依赖、角度周期性和万向节锁等问题。

例如，从 179° 旋转到 181°，若角度被规范到 [-180°, 180°)，第二帧就会显示为 -179°。数值上跳了 358°，物理上却只转了 2°。

所以，下面这种写法不可靠：

angular_speed = (euler_curr - euler_prev) / dt

即使先对单轴执行角度展开，多个旋转轴之间仍存在耦合。更稳妥的方法是从相邻姿态求相对旋转：

q_delta = inverse(q_prev) * q_curr

再把 q_delta 转为轴角或旋转向量，并除以真实时间间隔 dt。这里还要根据数据定义确认乘法顺序；左右颠倒会改变相对旋转所处的坐标系。

欧拉角仍然有用途，例如向研究人员展示 MCP 屈伸角，或对照人体关节活动范围。但应在完成坐标变换和姿态连续化后再计算，并明确旋转顺序与角度单位。

丢帧补偿为什么要用 SLERP

假设 120 Hz 数据流中缺失一帧，需要在 q0 与 q1 之间补一个中间姿态。直接对四个分量做线性插值：

q = (1 - t) * q0 + t * q1

结果通常不再是单位四元数；即使重新归一化，也不一定保持恒定角速度。

Shoemake 在经典论文中将球面线性插值引入计算机动画。SLERP 沿单位四元数球面的最短弧插值：

q(t) = slerp(q0, q1, t),  0 <= t <= 1

实现前仍要检查 dot(q0, q1)。若点积为负，应先将一个四元数取反，否则插值可能沿较长路径旋转。两个姿态非常接近时，很多数学库会自动退化为归一化线性插值，以避免除以很小的正弦值。

不过，“数学上能插值”不等于“数据就应当补齐”。如果连续缺失时间较长，手指可能在间隔内发生过无法观察的快速运动。建议设置最大插值间隔，并为补出的帧保留：

• is_interpolated 标记；
• 前后原始帧序号；
• 插值时间跨度；
• 使用的算法和版本。

用于模型训练时，才能决定是否纳入这些样本。

四元数不能按分量直接做移动平均

对 x、y、z、w 分别求算术平均存在两个问题：平均结果不一定是单位四元数，而且等价姿态 q 与 -q 会互相抵消。

短窗口实时平滑至少要先做符号连续化，再采用适合旋转空间的方法。常见选择包括：

• 对相邻姿态使用基于 SLERP 的指数平滑；
• 将相对旋转映射到李代数或旋转向量空间后滤波；
