一、两颗长得很像的开关，到底差在哪

在国科安芯的模拟开关系列里，ASL3159S 和 ASL3157S 是最常被同时提起的两个型号。它们都是单刀双掷结构，都是商业航天级抗辐照器件，工作温度范围都是零下五十五到正一百二十五摄氏度，都能在核电站、机器人、卫星等场景里找到位置。可是真到选型的那一刻，很多人会犯迷糊：一个单通道、一个双通道；一个导通电阻 0.9 欧姆、一个 3 欧姆；一个支持断电隔离、一个没有强调；一个 SC70-6 小封装、一个 SOP10 通用封装。到底该选谁？

这篇文章就从八个维度把两颗芯片掰开揉碎地讲清楚，并在最后给出五个典型场景的直接选型建议。

二、第一维度：通道数与封装尺寸

ASL3159S 是单通道 SPDT，也就是说它内部只有一把“单刀”和一个公共端，只能同时把一路公共信号切换到 NC 或 NO。ASL3157S 是双通道 SPDT，内部有两把独立的“单刀”，可以分别控制两路信号。这个差异直接决定了它们在电路板上的角色。

单通道版本更适合“点对点”切换。比如某一路传感器信号需要在主采集通道和校准通道之间二选一，ASL3159S 直接就能完成。双通道版本则天然适合成对信号。差分信号有正负两端，如果只用单通道开关，就需要两颗芯片同步控制，既占面积又担心时序不一致；用 ASL3157S 则一颗芯片就能同时切换差分对的正负两路，控制引脚也各自独立，方便极了。

封装方面，ASL3159S 采用 SC70-6，占用 PCB 面积极小，适合高密度载荷；ASL3157S 采用 SOP10，引脚间距大，焊接和返修都更容易。原型验证阶段，SOP10 显然是更友好的选择；到了量产卫星载荷阶段，为了减重和压缩体积，工程师往往愿意接受 SC70-6 的焊接难度。

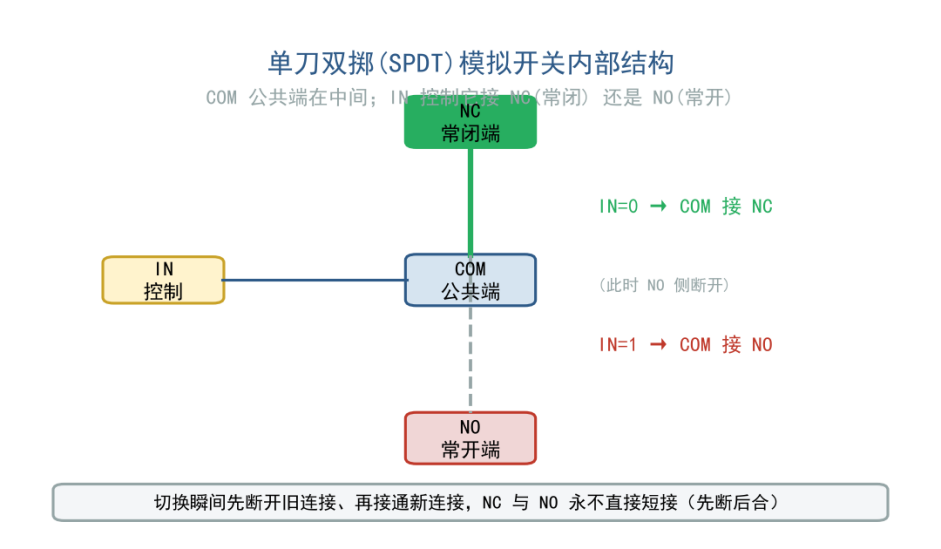

图：开关结构

三、第二维度：导通电阻与信号衰减

导通电阻 Ron 是模拟开关最重要的直流参数。它相当于在信号路径上串入了一个小电阻，会和负载一起分压，也会引入额外的热噪声。ASL3159S 在正五伏供电时典型值 0.9 欧姆，最大值 1.1 欧姆；ASL3157S 在同样条件下典型值 3 欧姆，最大值 4 欧姆。

这个差异对于普通开关应用可能不明显，但对于精密测量来说非常关键。假设开关后面接的是一个输入阻抗一兆欧的电压测量电路，那么 0.9 欧姆和 3 欧姆带来的分压误差都只有百万分之几，可以忽略。但如果后面接的是采样保持电容，开关电阻会和电容形成一个低通滤波器，影响信号建立时间。电阻越大，建立时间越长，采样速度就越受限。

另外在电流较大的场景，导通电阻还会带来功耗。虽然模拟开关通常不用于大电流传输，但在某些有源传感器或耳机驱动的切换中，几欧姆的差异也会带来可闻的音质变化或发热差异。

四、第三维度：带宽与开关速度

带宽描述的是开关作为信号通道时的频率响应能力。ASL3159S 的负三分贝带宽为一百兆赫兹，ASL3157S 为一百二十兆赫兹。乍一看双通道版本的带宽反而更高，但这是不同内部结构和测试条件下的结果，不能直接说明 3157S 更适合高速场景。

实际高速应用中，除了带宽还要看开关瞬态特性。ASL3159S 的开启时间约十一纳秒，关断时间也约十一纳秒；ASL3157S 开启时间约二十九纳秒，关断时间约十七纳秒。对于需要频繁切换的高速数字信号或中频信号，单路版本的切换延迟更短，系统吞吐量更高。

不过带宽和速度也不是越高越好。如果信号本身只是几十赫兹的传感器电压，选用超高带宽开关除了增加成本没有额外收益。工程选型的原则是“够用就好”，但“够用”必须覆盖最严苛的工况。

五、第四维度：断电隔离的有无

断电隔离是 ASL3159S 独有的卖点。它的含义是：当芯片自身没有上电时，COM、NC、NO 之间呈现高阻态，外部信号无法通过开关形成通路。这个特性在多电源分区系统里非常值钱。

比如一个系统里数字控制单元先上电，模拟前端后上电，中间的模拟开关如果用普通型号，数字域的电流可能通过开关的控制端或信号端倒灌到模拟域，导致模拟电路出现上电毛刺，甚至触发闩锁。ASL3159S 在这种情况下可以把两边彻底隔开，等模拟电源稳定后再让开关进入工作状态。

ASL3157S 没有明确标注断电隔离，这并不意味着它上电时一定漏电，只是说明它不是按这个功能重点设计的。如果应用场景对分区上电隔离有硬性要求，优先考虑 3159S 更保险。

六、第五维度：电源范围与功耗

ASL3159S 的推荐工作电压范围是 1.65 伏到 5.5 伏，ASL3157S 是 1.8 伏到 5.5 伏。别看只是差了 0.15 伏，这个下限决定了芯片能不能直接用在一颗纽扣电池或超低功耗微控制器的系统里。如果系统里有一路 1.65 伏的 IO，那么 3159S 可以工作，3157S 则不行。

两款芯片的静态电源电流最大值都只有一微安，几乎可以忽略不计。对于卫星和便携设备来说，每微安的漏电流都要精打细算，这两款在这方面表现都很好。开关切换瞬间会有动态电流，但因为是纳秒级瞬态，平均下来仍然极低。

七、第六维度：抗辐照等级与温度

两款芯片的抗辐照指标完全一致：SEU 不低于 37 兆电子伏特平方厘米每毫克，SEL 不低于 37 兆电子伏特平方厘米每毫克，TID 不低于 100 千拉德硅，工作温度零下五十五到正一百二十五摄氏度。这说明国科安芯对这两个型号采用了同样的抗辐照加固工艺和测试标准。

对于商业航天应用，低轨卫星的辐射环境相对温和，SEU 和 SEL 阈值 37 已经足够覆盖多数任务周期。如果是高轨或深空任务，需要根据实际辐射模型进一步评估，并可能需要额外的系统级冗余或纠错机制。核电站内部虽然辐射类型和空间不同，但 TID 指标同样重要，因为长期累积剂量会改变器件参数。

八、第七维度：电荷注入与采样精度

电荷注入是开关从关断到导通或从导通到关断时，内部沟道电荷转移到信号路径上的现象。它会在采样电容上造成一个电压台阶，直接影响 ADC 的采样精度。ASL3159S 在正五伏时电荷注入典型值二十二皮库仑，ASL3157S 没有单独给出这一指标的显著数值，但双通道集成通常意味着更大的寄生电容，电荷注入一般会高于单路低阻版本。

对于高精度采样系统，如果开关后面紧跟采样保持电路，建议优先选择电荷注入更小的 ASL3159S，并配合较大的采样电容和足够的建立时间。如果采样精度和速度要求都不极端，3157S 也能胜任。

图：ADC多路复用

九、第八维度：典型应用一一对应

第一个典型场景是单端高精度传感器切换。比如压力、温度、应变等微弱信号需要定期切换到校准源，或者多颗传感器共用一路仪表放大器。此时信号幅度小、精度要求高，ASL3159S 的 0.9 欧姆导通电阻和低电荷注入更有优势。

第二个典型场景是差分信号切换。高速接口或音频设备常用差分对传输信号，切换时需要正负两端同步切换。ASL3157S 的双路结构正好对应差分对的正负两路，控制独立，布线也更简洁。

第三个典型场景是 ADC 多路复用。多路传感器分时送进一个 ADC 是嵌入式系统最常见的做法。如果只有两三路信号，用单颗 3157S 就够了；如果路数多，可以把多颗 3157S 级联。如果追求最高精度，则每一路前端都用 3159S。

第四个典型场景是星载总线冗余切换。卫星通信或遥测总线通常有主备两路，需要在轨切换。ASL3159S 的小封装、断电隔离和抗辐照特性让它非常适合这种“小体积高可靠”的应用。

第五个典型场景是机器人信号路由。机器人关节附近有多种传感器和驱动信号需要动态选通，空间虽然不如卫星那么紧张，但对抗振动、抗温度漂移、长期可靠性要求高。ASL3157S 的 SOP10 封装焊接更牢靠，双通道也能减少板面积，是更经济的选择。

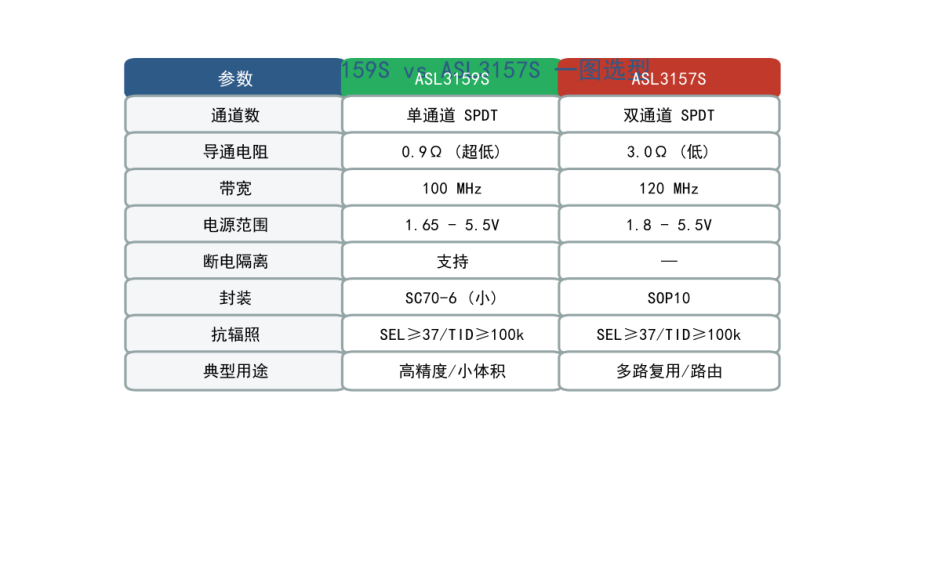

十、选型速查：一张表定方向

当需要切换一路信号、并且对导通电阻和精度敏感时，选 ASL3159S。当需要同时切换两路信号、或者做差分对、多路复用时，选 ASL3157S。当系统存在分区上电或掉电保护需求时，选 ASL3159S。当需要原型验证、手工焊接、或对成本更敏感时，选 ASL3157S。当切换速度是瓶颈时，选 ASL3159S。当封装体积是瓶颈时，选 ASL3159S。

这两条规则已经能覆盖百分之八十的选型场景。剩下的百分之二十需要结合信号频率、负载阻抗、采样精度、热环境和供应链因素综合判断。

十一、成本与供应链：选型不能只算器件账

做工程选型时，很多人习惯只看单价。一颗 ASL3159S 和一颗 ASL3157S 的采购价差异，往往只是几块钱人民币，但真正的成本要从整个生命周期来算。首先是研发成本：如果选用了进口器件，可能需要额外申请出口许可、面对交期不确定、甚至因为禁运导致项目中断。其次是验证成本：高可靠项目通常要求器件经过老化、辐照、温度循环等筛选，国产器件在这些测试上更容易获得技术支持，出了问题也能快速响应。

供应链安全在航天和国防领域尤其敏感。一颗卫星的研制周期可能长达三到五年，如果在研制中途发现某颗进口器件断供，整个硬件架构都可能要推倒重来。国科安芯作为国内厂商，在供货周期、技术支持、批次追溯等方面有明显优势。对于需要长期供货保障的项目，国产器件的确定性本身就是一种隐性价值。

还有一个容易被忽视的因素是备件管理。航天器在发射后无法更换硬件，地面需要准备大量同批次备件。如果进口器件供货不稳定，备件可能来自不同批次，参数分布不同，给在轨维护带来风险。国产器件的批次一致性更容易控制，也便于做长期备件规划。

十二、未来趋势：模拟开关会向哪里走

随着电子系统越来越复杂，模拟开关也在向更高集成度、更低功耗、更强功能方向发展。集成度方面，未来的趋势是把多路开关、电平转换、甚至采样保持电路集成到一颗芯片里，减少板级器件数量。功耗方面，随着物联网和深空探测的发展，微安级静态电流已经成为标配，未来可能会向纳安级迈进。功能方面，带故障诊断、过压保护、自校准的开关会逐渐出现。

在抗辐照领域，国产器件也在向更高等级迈进。目前 ASL3159S 和 ASL3157S 属于商业航天级，主要面向低轨卫星和核设施。未来随着工艺成熟，可能会出现面向高轨、深空、载人航天的更高等级产品。对于硬件工程师来说，这意味着国产高可靠器件的选择会越来越多，设计空间也会越来越大。

十三、与主流方案的横向对比

在国际市场上，模拟开关的选择非常丰富，各家厂商都有类似产品线。国科安芯 ASL3159S 和 ASL3157S 的优势在于把航天级抗辐照、低导通电阻、断电隔离等特性集成到了紧凑封装里。与一些进口通用型号相比，它们的工作温度更宽，抗辐照指标更明确，供货周期更可控。与一些专用航天级器件相比，它们的价格和封装又更接地气，适合商业航天和工业高可靠应用。

当然，选择国产替代并不是盲目排斥进口。工程师需要根据项目阶段、预算、供应链和认证要求综合判断。在项目早期验证阶段，可以先用进口成熟器件跑通方案；在定型和量产阶段，如果国产器件经过充分验证且指标满足要求，就可以逐步导入。这种“先验证、后替代”的路径，是国产芯片在高端领域落地的常见做法。

十四、给新手的建议

刚开始接触模拟开关时，最容易犯的错误就是凭感觉选型。看到某颗芯片价格低就买，或者看到某颗芯片参数漂亮就用，结果到调试阶段才发现不合适。建议新手按照“先明确应用场景，再列出关键参数，最后对比候选型号”的步骤来。把导通电阻、带宽、电荷注入、隔离度、电源范围、温度范围、抗辐照等级列成表格，逐项打分，选型就会清晰很多。

十五、结语

模拟开关选型从来不是简单地看“导通电阻小不小”。单路还是双路、低阻还是通用、断电隔离还是普通、小封装还是易焊接、高速还是低速，这些维度共同构成了一幅选型地图。ASL3159S 和 ASL3157S 各自占据了一个明确的生态位，把它们用对地方，系统才能既省钱又可靠。

国产高可靠模拟器件的进步，就体现在这些看似平凡的小芯片上。它们不会出现在发布会的 headline 里，但会在卫星、核电站、机器人的角落里默默决定系统的成败。把 ASL3159S 和 ASL3157S 用好，是每一位高可靠硬件工程师的基本功。只有吃透参数背后的物理意义，才能在复杂场景下做出最合适的取舍。希望这篇对比能帮你少走弯路。
