一、被忽视的“模拟开关”其实无处不在

在很多电子工程师的印象里，模拟开关似乎是一种边缘器件。它不像处理器那样被津津乐道，也不像电源芯片那样直接关系到系统的生死。但实际上，从卫星的冗余总线切换、核电站的仪器通道选择，到机器人多轴传感器的信号路由，模拟开关都安静地坐在信号链路的关键节点上。它不起眼，可是一旦选错或理解不到位，信号质量下降、系统掉线甚至器件烧毁都会随之而来。

国科安芯的 ASL3159S 和 ASL3157S 就是针对高可靠场景推出的两款抗辐照模拟开关。它们都属于单刀双掷结构，也就是我们常说的 SPDT 开关。ASL3159S 是单通道，导通电阻低到了 0.9 欧姆；ASL3157S 是双通道，封装更大，适合多路复用。两款器件都标称商业航天级，单粒子翻转阈值不低于 37 兆电子伏特平方厘米每毫克，总剂量耐受不低于 100 千拉德硅，工作温度从零下五十五摄氏度一直到一百二十五摄氏度。这些数字意味着什么？为什么一颗“开关”要做得这么重？这篇就从原理到应用把它拆开来看。

二、单刀双掷：一个公共端，两个可选端

模拟开关的核心功能其实很简单：用一路数字控制信号来决定哪一条模拟通路导通。SPDT 的结构有一个公共端 COM，一个常闭端 NC，一个常开端 NO。当控制引脚为低电平时，COM 与 NC 接通；当控制引脚变为高电平，COM 就改接到 NO 上。整个切换过程完全由数字逻辑控制，但通过的却是模拟信号，可以是音频、传感器电压，也可以是射频小信号。

这个结构之所以叫“单刀双掷”，是因为它像一把单刀可以投向两个触点中的一个。与机械继电器相比，它的速度是纳秒级的，没有触点磨损，也没有机械抖动，体积可以小到极致。国科安芯把 ASL3159S 做到了 SC70-6 封装里，只有六个引脚，焊盘占板面积极小，这对卫星载荷和便携式设备来说非常关键。而 ASL3157S 做成了 SOP10，多了一路开关，更适合需要同时切换两路信号的场景，比如差分对或立体声通道。

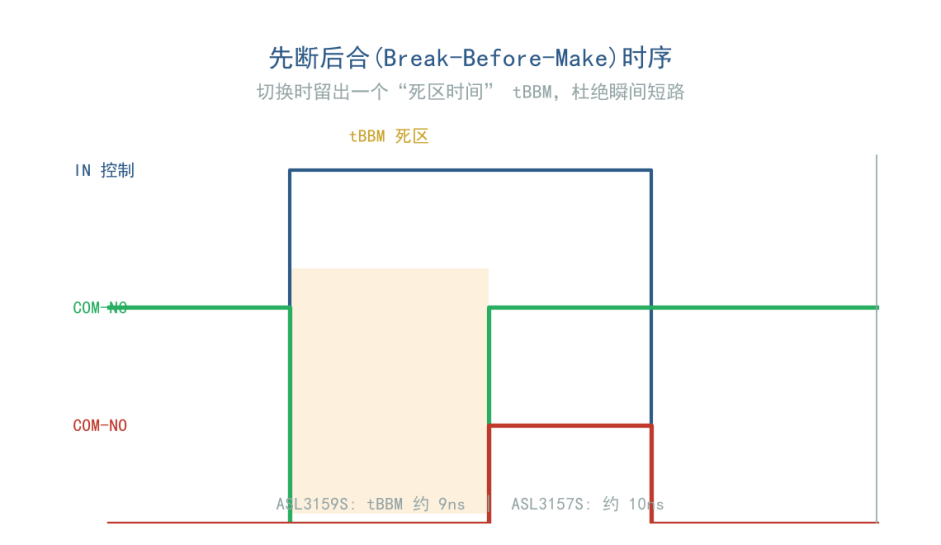

图：先断后合时序

三、先断后合：数字世界里的“安全间隙”

很多人第一次用模拟开关时容易忽略一个关键特性：先断后合。所谓先断后合，就是在切换过程中，旧的连接先被断开，经过一段极短但明确的死区时间之后，新的连接才建立。换言之，常闭端和常开端永远不会因为切换而直接短接到一起。

这在工程上极其重要。想象一下，如果 NC 和 NO 分别接到了两条带有不同电位的总线上，切换时若两端同时导通哪怕只有一瞬间，也会形成一条低阻通路，电流从一个总线冲向另一个总线，轻则信号畸变，重则芯片烧毁。先断后合就是为这个风险专门设计的时序保护。ASL3159S 的这项参数典型值只有大约九纳秒，ASL3157S 大约十纳秒，对人来说完全无感，但对高速信号来说已经足够避免短路。

在卫星、核电站这类不能热插拔维护的系统里，任何一次切换都必须保证安全。如果开关内部没有先断后合，主备总线切换时就可能出现瞬态短路，导致电源保护动作，甚至让主备两路同时失效。抗辐照模拟开关不只是耐辐射，它在开关逻辑本身就把可靠性做进了骨子里。

四、断电隔离：没上电也能保护系统

断电隔离是 ASL3159S 的另一个亮点。它的含义是，当电源电压为零或者说系统还没上电时，开关的各个模拟通道呈现高阻态，相当于被切断了。这意味着，即使外部信号线上有电压，电流也不会通过开关倒灌到尚未上电的一侧。

很多普通模拟开关在电源掉电时并不是完全断开的，内部寄生二极管或晶体管结构可能形成从信号端到电源轨的通路。如果系统采用分区供电策略，比如数字域先上电而模拟域后上电，普通开关就可能让数字域的电流通过信号线窜到模拟域，导致采样端出现莫名其妙的偏置，甚至触发闩锁效应。ASL3159S 的断电隔离特性把这个问题从源头上解决：只要自身没电，通道就是开路的，谁都别想从我这儿借道。

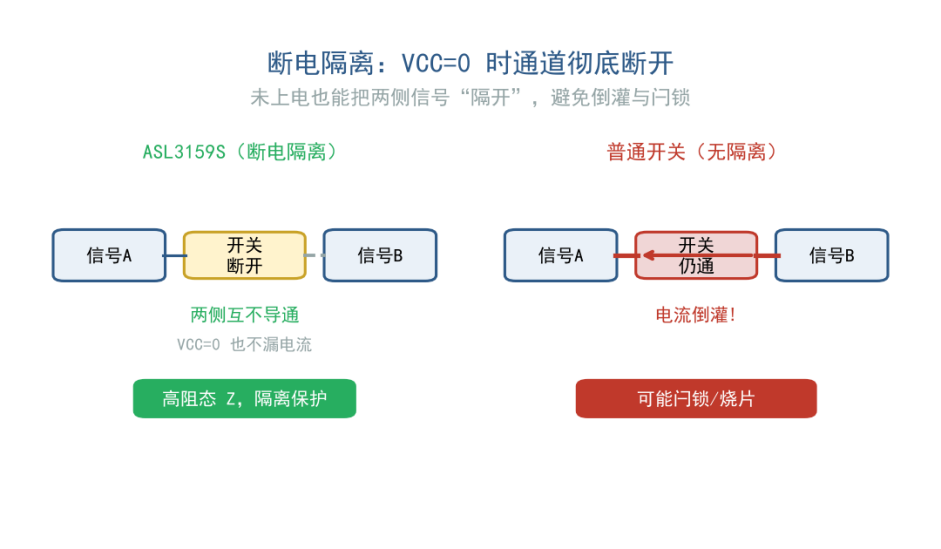

图：断电隔离

五、0.9 欧姆低导通电阻：信号衰减的硬指标

导通电阻是模拟开关最核心的参数之一。开关导通时毕竟不是理想导线，它会在信号路径上串入一个小电阻。ASL3159S 把这个电阻做到了 0.9 欧姆典型值，在模拟开关领域属于非常低的水平。低导通电阻的好处直接体现在信号完整性上：串联电阻小，负载端的电压跌落就小；信号源内阻和开关电阻的分压效应就弱，精度更容易保证。

对于传感器信号来说，0.9 欧姆与几欧姆的差别可能看起来不大，但如果信号链后面接的是一个高分辨率模数转换器，采样满量程只有几伏，那么几毫伏的误差都会被放大成好几个最低有效位。特别是温度、压力、应变这类微弱信号的调理链路，开关电阻引入的热噪声和电压降都会直接影响测量结果。ASL3159S 在正五伏供电时最大导通电阻只有 1.1 欧姆，正三点三伏时典型值 1.3 欧姆、最大值 2.2 欧姆，这种一致性让它可以直接插在高精度采样前端而不用担心开关本身拖后腿。

ASL3157S 的导通电阻典型值是 3 欧姆，比 3159S 大一些。这个数字对于双路集成来说仍然很优秀，但如果应用场景对精度极其敏感，比如二十四位模数转换器前端，还是优先选单路低阻版本更稳妥。

六、带宽与总谐波失真：不只是通断，还要通得好

模拟开关不是只负责通断，它本身也相当于一个小信号通道。通道有带宽限制，有线性度限制，还有电荷注入等非理想效应。ASL3159S 的负三分贝带宽达到一百兆赫兹，ASL3157S 更高达一百二十兆赫兹，这意味着它们在音频、中频乃至部分射频信号链路中都能保持较好的幅度响应。

总谐波失真是另一个衡量开关保真度的指标。音频和精密测量对谐波失真非常敏感，因为失真会产生原信号中没有的频率分量。ASL3159S 在正五伏供电时总谐波失真只有 0.005%，三点三伏时 0.03%，即使是一点八伏也仅 0.35%。这说明开关自身对信号的“染色”非常小，用在音频切换或高保真测试系统里都没问题。

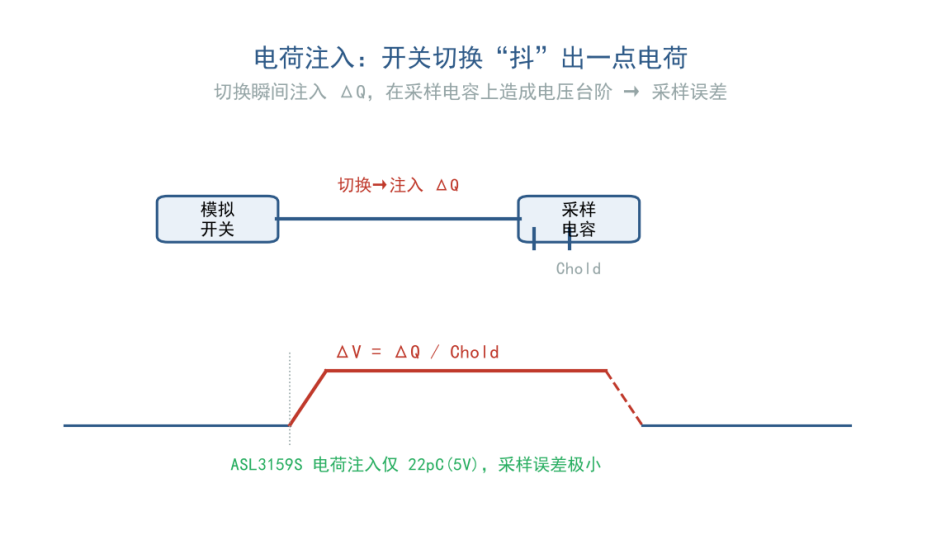

图：电荷注入

七、电荷注入：开关切换时的“小动作”

开关内部的晶体管在切换瞬间会改变栅极等效电容上的电荷分布，一部分电荷会通过沟道或寄生电容耦合到信号路径上，这就叫电荷注入。被注入的电荷会在负载电容上形成一个微小的电压台阶，对普通数字信号可以忽略，但对高精度采样来说，这个台阶可能直接变成采样误差。

电荷注入的大小通常用皮库仑来衡量。ASL3159S 在正五伏时典型值只有二十二皮库仑，三点三伏时二十七皮库仑。这个数值越小，意味着切换瞬间对采样电容的扰动越轻。实际设计中，如果开关后面紧跟一个采样保持电容，电荷注入引起的误差可以按 ΔV 等于 ΔQ 除以 C 来估算。想要进一步压低误差，可以增大采样电容，或者选用电荷注入更小的开关。

八、关断隔离与串扰：相邻通道不能互相串门

在多路复用系统里，一个开关处于导通状态，另一个开关处于关断状态，关断通道上的信号如果通过寄生电容耦合到导通通道上，就会形成串扰。关断隔离度描述的就是这种耦合的抑制能力，串扰则描述两个通道之间的相互影响。

ASL3159S 在频率为一兆赫兹时关断隔离度达到负六十四分贝，串扰同样约为负六十四分贝。这意味着关断通道上的信号耦合到导通通道时会被压制到原来的万分之几以下。对于多路 ADC 复用场景，这个指标非常关键。如果串扰太大，当前正在采样的通道会“听”到隔壁通道的信号，导致测量结果偏离真实值。

ASL3157S 作为双路开关，在十兆赫兹时关断隔离度约为负四十三分贝，一兆赫兹时约为负六十七分贝。双通道集成在封装内部不可避免地存在更多寄生耦合，因此在高频场景下选择单路或多路时需要权衡。

九、抗辐照：商业航天级的真正含义

国科安芯这两款开关都面向商业航天、核电站、机器人等高可靠场景。 datasheet 上给出的抗辐照指标包括单粒子翻转、单粒子闩锁和总剂量耐受。单粒子翻转是指单个高能粒子穿过芯片时引发的逻辑状态翻转；单粒子闩锁是指粒子 strike 触发了寄生晶闸管结构，导致器件进入大电流闩锁状态，轻则功能异常，重则永久损坏。

ASL3159S 和 ASL3157S 的 SEU 与 SEL 阈值均不低于 37 兆电子伏特平方厘米每毫克，这基本覆盖了低轨卫星所面临的典型空间辐射环境。总剂量耐受不低于 100 千拉德硅，意味着在轨运行数年所累积的辐射剂量不会轻易导致器件参数漂移或失效。工作温度范围达到零下五十五到正一百二十五摄氏度，远超普通工业级芯片，能够应对卫星向阳面和背阴面的剧烈温差，也能应对核电站内部的高温环境。

十、ASL3159S 与 ASL3157S 的结构差异

虽然两款器件都是 SPDT 模拟开关，但它们的定位有明显差异。ASL3159S 强调单通道、超低导通电阻、断电隔离和小封装，适合对精度、尺寸和上电时序有严格要求的场景。它的电源范围是 1.65 伏到 5.5 伏，控制输入兼容 1.8 伏逻辑，这意味着可以用低电压处理器直接驱动。

ASL3157S 则强调双通道、高带宽和独立控制，适合需要同时切换两路信号或者做多路复用的场景。它的电源范围是 1.8 伏到 5.5 伏，导通电阻典型值 3 欧姆，比 3159S 大但仍然处于较低水平。封装为 SOP10，虽然占板面积比 SC70-6 大，但更容易手工焊接和调试，对原型验证阶段更友好。

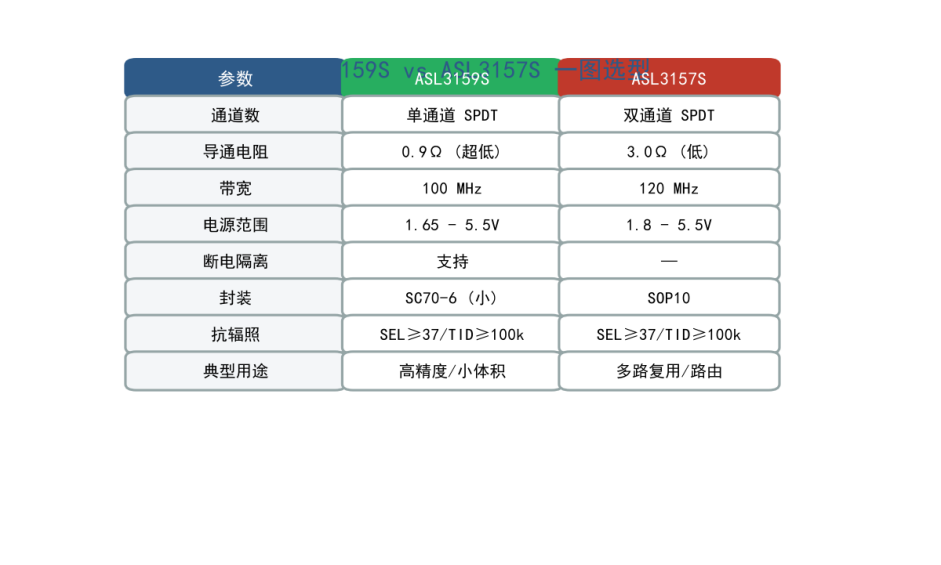

图：双芯片对比

十一、设计取舍：什么时候选单路，什么时候选双路

如果你的系统只需要切换一路信号，并且对导通电阻非常敏感，比如前面提到的二十四位 ADC 前端、音频切换、精密传感器选通，那么 ASL3159S 是更优选择。它的 0.9 欧姆导通电阻、二十二皮库仑电荷注入和断电隔离特性，都是为高保真和高精度场景准备的。

如果你需要同时切换两路信号，比如差分信号对的正负端、立体声左右声道、或者两路传感器分时送进一个 ADC，那么 ASL3157S 能省下一颗芯片的面积和成本。它的双路独立控制也非常灵活，两路可以分别由不同的控制信号管理。

从封装角度看，SC70-6 极小但手工焊接难度大，SOP10 更通用。从速度角度看，ASL3159S 的开启时间约十一纳秒，关断时间约十一纳秒；ASL3157S 开启时间约二十九纳秒，关断时间约十七纳秒。如果切换速度是系统瓶颈，单路版本更快。

十二、从一颗小开关看国产高可靠器件的进步

模拟开关从来不是芯片领域最 glamorous 的产品，但它对可靠性的要求却极高。一颗卫星上有几十上百颗这样的小器件在 quietly 工作，任何一颗在辐射环境下失效都可能引发连锁反应。过去这类器件长期依赖进口，交货周期长、价格贵，还容易受国际供应链波动影响。

国科安芯把 ASL3159S 和 ASL3157S 做到商业航天级，不仅意味着性能指标追上了国际主流水平，更意味着在航天、核电、高端装备等关键领域，国产器件有了可替代、可量产、可长期供货的选择。对于硬件工程师来说，选型表里多一个国产高可靠选项，不只是成本问题，更是系统安全的问题。

十三、封装与工艺的隐性可靠性

很多人只盯着电气参数看，却忽略了封装和工艺对长期可靠性的影响。ASL3159S 采用 SC70-6 封装，这是一种表面贴装的小型封装，引脚间距紧凑，适合高密度布板。但小封装也意味着散热能力有限，热阻相对较高。 datasheet 给出 SC70-6 的结到环境热阻约为二百六十五摄氏度每瓦，而 ASL3157S 的 SOP10 封装约为二百零四摄氏度每瓦。虽然这两款芯片功耗都很低，开关电流也不大，但如果应用环境温度接近一百二十五摄氏度上限，还是要核算一下结温，确保不会过热。

焊点可靠性在航天和核环境里同样重要。卫星发射时的振动、火箭加速度、在轨热循环，都会对焊点造成机械应力。SOP10 封装由于引脚较长、焊盘较大，机械强度通常优于 SC70-6。因此，如果应用场景有强烈振动或频繁热循环，工程师可能会优先选择 SOP10 封装的 ASL3157S，或者在 PCB 设计时为 SC70-6 增加额外的加固措施，比如底部填充胶。

工艺一致性也是高可靠器件的关键。国科安芯对这两款芯片采用抗辐照加固工艺，包括特殊版图设计、栅氧加厚、隔离环优化等手段，以提升器件对单粒子和总剂量效应的抵抗能力。这些工艺细节虽然不会写在普通应用笔记里，但它们直接决定了器件在极端环境下的表现。

十四、写在最后

理解模拟开关不能只停留在“通断”二字上。导通电阻、带宽、总谐波失真、电荷注入、关断隔离、先断后合、断电隔离、抗辐照等级，这些参数共同决定了一颗开关能不能用、好不好用、能不能在极端环境下长期稳定地用。ASL3159S 和 ASL3157S 把这些参数做得很扎实，剩下的就是看设计师能不能把它们放在最合适的位置。
