VLAN （Virtual LAN）虚拟局域网

作用：在一个交换机上划分多个逻辑网络。一个VLAN = 一个逻辑局域网（广播域）。

VLAN ID（VID）

每个vlan都有一个编号，例如vlan 10、vlan 20，其中 10 、20就是vlan id（vid）。简而言之， vlan id（vid）= vlan 的身份证号。

根据IEEE 802.1Q规定 vlan id 的范围为 0 - 4095。（其中 0 、4095 作为保留值，可用vlan id 为 1 - 4094）。

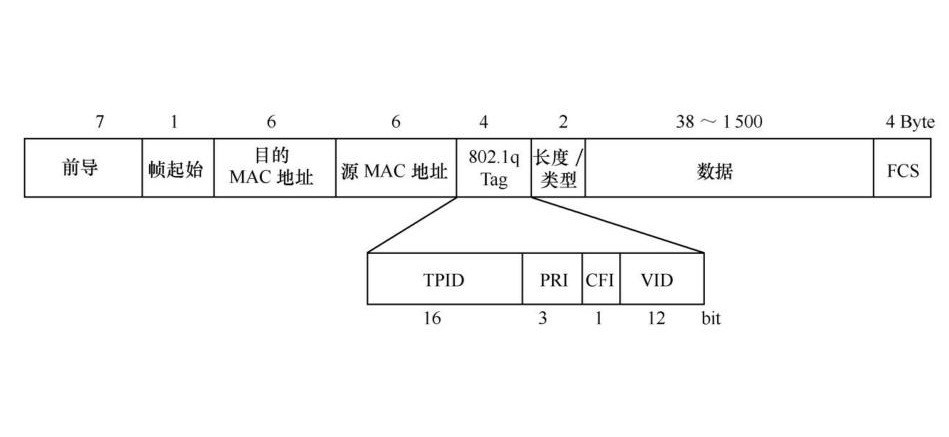

注：IEEE 802.1Q是虚拟桥接局域网的正式标准，对传统的以太网帧格式进行了修改，在“源MAC地址”字段和“长度/类型”字段之间插入了一个4字节的“802.1Q Tag”字段。而这个“802.1Q Tag”字段又包括了TPID、PRI、CFI和VLAN ID（VID）4个子字段。

PVID（Port-base VLAN ID）缺省VLAN ID

交换机内部处理的数据帧都带vlan tag，所以当交换机接收到untagged帧时，需要给该帧添加vlan tag，vid字段由接收该帧的端口上配置的缺省vlan（pvid）来决定。

以华为设备为例，具体的原则如下：

①对于 access端口 ， 缺省vlan(pvid)为它所加入的vlan ，修改端口所加入的vlan即可更改端口的缺省vlan(pvid)。

②对于 trunk端口 和 hybrid端口 ，一个端口可以允许多个vlan通过，但只能拥有一个缺省vlan(pvid)， 默认缺省vlan(pvid)为1 ，该缺省vlan也可以手工设置，可以与端口允许通过的vlan不一样。

③如果端口收到一个 untagged帧 ，交换机会根据该端口的缺省vlan(pvid)给此数据帧 添加缺省vlan(pvid) 对应的vlan tag，然后再交给交换机内部处理；如果端口收到一个 tagged帧 ，交换机内部仍按帧中 原有的vlan tag 进行处理。

④当端口发送数据帧时，如果发现该 数据帧的vlan tag与本端口缺省vlan(pvid)相同 ，则交换机会将帧中的 vlan tag剥去 后再从此端口发送出去。 每个端口都有一个缺省vlan(pvid) 。缺省情况下，所有端口的缺省vlan(pvid)均为vlan1，可以根据需要进行配置修改。
