需求如下：

根据企业网络功能需求，在ENSP中对拓扑图进行网络设备的配置、验证和测试，使用企业网络能为企业提供相应网络服务，并最终形成文档。具体技术要求如下：

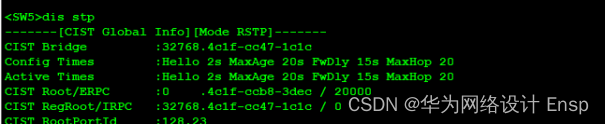

1、所有企业内网交换机配置RSTP快速生成树协议，LSW2配置为根桥。

2、企业内网按拓扑图所示创建用户VLAN和通信VLAN。

VLAN10、20、30、40为用户VLAN；VLAN100为交换机LSW1和LSW2之间的通信VLAN, VLAN200为交换机LSW1和LSW3之间的通信VLAN。交换机LSW2、LSW5、LSW6之间的连线以干道模式运行，允许VLAN10、20通过。交换机LSW3、LSW7之间连线以干道模式运行，允许VLAN30、40通过。交换机LSW1、LSW2之间连线以接入模式运行，默认VLAN为VLAN100，交换机LSW1、LSW3之间连线以接入模式运行，默认VLAN为VLAN200。交换机LSW1、LSW4之间连线配置链路聚合，以接入模式运行，默认VLAN为VLAN300。交换机LSW1、router1之间连线以接入模式运行，默认VLAN为VLAN400。

3、企业内部使用A类私有地址，即10.X.X.X，具体如何使用，请自行规划；internet部分使用任意公有IP。（要求IP地址中的第三个字节用学号后两位数字，如果倒数第二位数字为0，则只使用学号最后一位数）。

4、交换机LSW1、LSW2、LSW3、路由器router1之间以三层方式通信；LSW1上需要配置VLAN100、200、300、400的vlanif接口及IP地址；LSW2上需要配置VLAN100、10、20的vlanif接口及IP地址；LSW3上需要配置VLAN200、30、40的vlanif接口及IP地址。

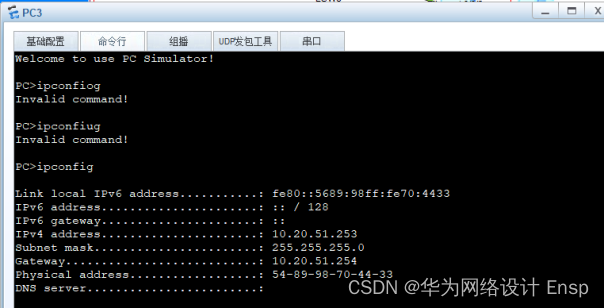

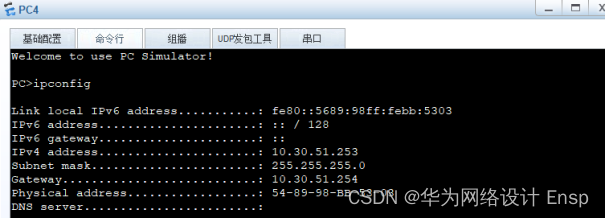

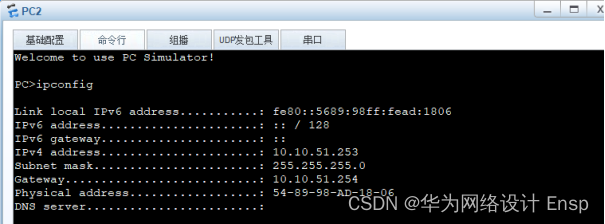

5、企业内网PC终端采用DHCP取得IP地址，web服务器使用静态IP。

交换机LSW2为VLAN10、20的网关，并分配IP地址。交换机LSW3为VLAN30、40的网关，并分配IP地址。

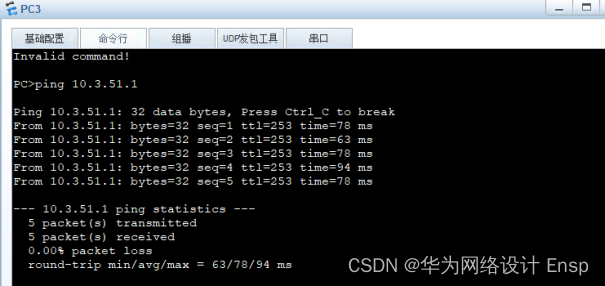

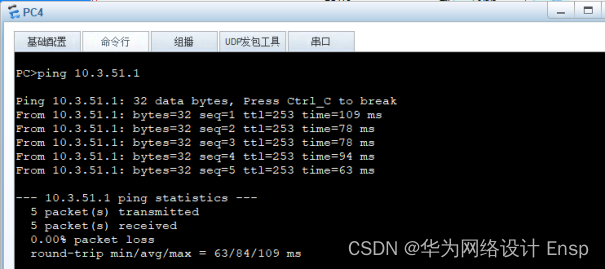

6、交换机LSW1、LSW2、LSW3、路由器router1之间运行动态路由协议，实现内网全通。LSW2、LSW3配置缺省路由指向LSW1，LSW1配置缺省路由指向router1，router1配置缺省路由指向router2。

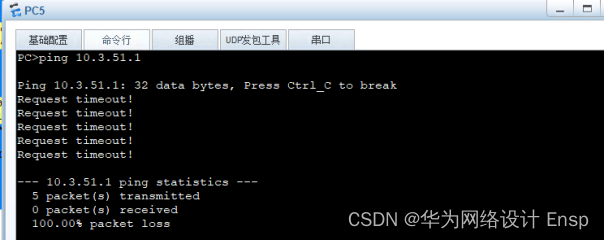

7、LSW1中配置合适的访问控制规则，不允许VLAN40的用户访问内网WEB服务器，其它用户均可访问。

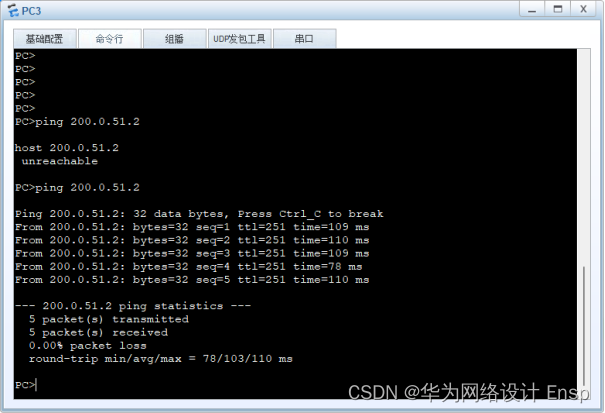

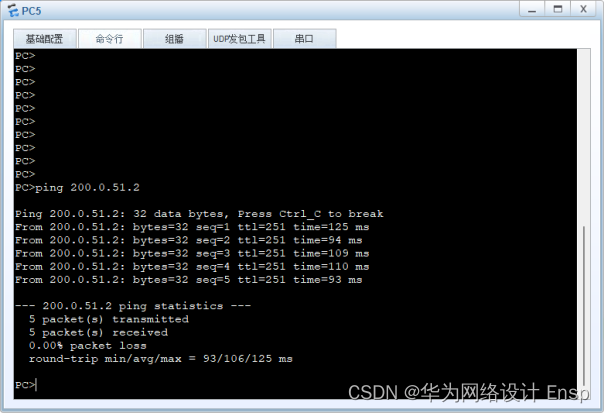

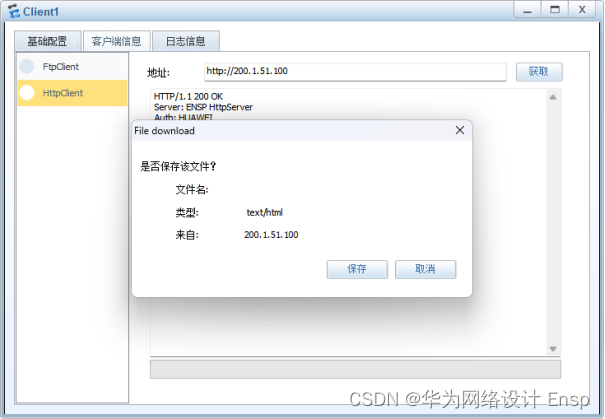

8、router1中配置NAT技术，使用内部所有用户都能访问因特网。配置NAT SERVER是外网能访问内网WEB服务器。

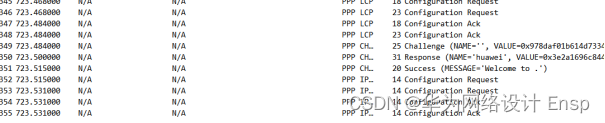

9、router2配置CHAP验证router1，账号、密码为学生名字的拼音。

Vlan地址表

Vlan	Ip地址段	子网掩码	网关
10	10.10.51.0	255.255.255.0	10.10.51.254
20	10.20.51.0	255.255.255.0	10.20.51.254
30	10.30.51.0	255.255.255.0	10.30.51.254
40	10.40.51.0	255.255.255.0	10.40.51.254

配置信息

Sw5配置
[Huawei]sysname SW5 // 设置系统名称为 SW5
[SW5]undo info-center enable // 禁用信息中心
[SW5]vlan batch 10 // 批量创建 VLAN 10
[SW5]stp mode rstp // 配置生成树模式为 RSTP
[SW5]interface Ethernet0/0/1 // 配置接口 Ethernet0/0/1
[SW5-Ethernet0/0/1] port link-type access // 设置端口类型为接入模式
[SW5-Ethernet0/0/1] port default vlan 10 // 设置端口的默认 VLAN 为 10
[SW5-Ethernet0/0/1]
[SW5-Ethernet0/0/1]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW5-GigabitEthernet0/0/1] port link-type trunk // 设置端口类型为干道模式
[SW5-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 // 允许通过 VLAN 10
[SW5-GigabitEthernet0/0/1]
[SW5-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2 // 配置接口 GigabitEthernet0/0/2
[SW5-GigabitEthernet0/0/2] port link-type trunk // 设置端口类型为干道模式
[SW5-GigabitEthernet0/0/2] port trunk allow-pass vlan 10 20 // 允许通过 VLAN 10 和 VLAN 20
Sw6配置

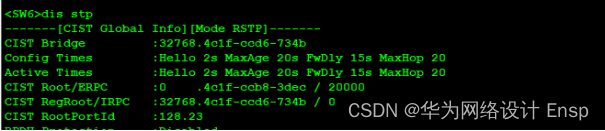

[Huawei]sysname SW6 // 设置系统名称为 SW6
[SW6]undo info-center enable // 禁用信息中心
[SW6]vlan batch 20 // 批量创建 VLAN 20
[SW6]stp mode rstp // 配置生成树模式为 RSTP
[SW6]interface Ethernet0/0/1 // 配置接口 Ethernet0/0/1
[SW6-Ethernet0/0/1] port link-type access // 设置端口类型为接入模式
[SW6-Ethernet0/0/1] port default vlan 20 // 设置端口的默认 VLAN 为 20
[SW6-Ethernet0/0/1]
[SW6-Ethernet0/0/1]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW6-GigabitEthernet0/0/1] port link-type trunk // 设置端口类型为干道模式
[SW6-GigabitEthernet0/0/1] port trunk allow-pass vlan 20 // 允许通过 VLAN 20
[SW6-GigabitEthernet0/0/1]
[SW6-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2 // 配置接口 GigabitEthernet0/0/2
[SW6-GigabitEthernet0/0/2] port link-type trunk // 设置端口类型为干道模式
[SW6-GigabitEthernet0/0/2] port trunk allow-pass vlan 10 20 // 允许通过 VLAN 10 和 VLAN 20


Sw2配置
[Huawei]sysname SW2 // 设置系统名称为 SW2
[SW2]undo info-center enable // 禁用信息中心
[SW2]vlan batch 10 20 100 // 批量创建 VLAN 10, VLAN 20 和 VLAN 100
[SW2]stp mode rstp // 配置生成树模式为 RSTP

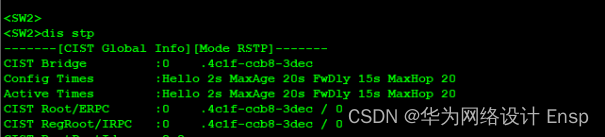

[SW2]stp instance 0 root primary // 配置生成树实例 0 的根桥为主根桥
[SW2]
[SW2]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW2-GigabitEthernet0/0/1] port link-type trunk // 设置端口类型为干道模式
[SW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 // 允许通过 VLAN 100
[SW2-GigabitEthernet0/0/1]
[SW2-GigabitEthernet0/0/1]interface GigabitEthernet0/0/3 // 配置接口 GigabitEthernet0/0/3
[SW2-GigabitEthernet0/0/3] port link-type trunk // 设置端口类型为干道模式
[SW2-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 // 允许通过 VLAN 10
[SW2-GigabitEthernet0/0/3]
[SW2-GigabitEthernet0/0/3]interface GigabitEthernet0/0/4 // 配置接口 GigabitEthernet0/0/4
[SW2-GigabitEthernet0/0/4] port link-type trunk // 设置端口类型为干道模式
[SW2-GigabitEthernet0/0/4] port trunk allow-pass vlan 20 // 允许通过 VLAN 20
[SW2-GigabitEthernet0/0/4]
[SW2-GigabitEthernet0/0/4]dhcp enable // 启用 DHCP
[SW2]ip pool vlan10 // 配置 VLAN 10 的 IP 地址池
[SW2-ip-pool-vlan10] gateway-list 10.10.51.254 // 设置网关为 10.10.51.254
[SW2-ip-pool-vlan10] network 10.10.51.0 mask 255.255.255.0 // 设置网络地址为 10.10.51.0，子网掩码为 255.255.255.0
[SW2-ip-pool-vlan10]
[SW2-ip-pool-vlan10]ip pool vlan20 // 配置 VLAN 20 的 IP 地址池
[SW2-ip-pool-vlan20] gateway-list 10.20.51.254 // 设置网关为 10.20.51.254
[SW2-ip-pool-vlan20] network 10.20.51.0 mask 255.255.255.0 // 设置网络地址为 10.20.51.0，子网掩码为 255.255.255.0
[SW2-ip-pool-vlan20]
[SW2-ip-pool-vlan20]interface Vlanif10 // 配置 VLAN 接口 10
[SW2-Vlanif10] ip address 10.10.51.254 255.255.255.0 // 设置 IP 地址为 10.10.51.254，子网掩码为 255.255.255.0
[SW2-Vlanif10] dhcp select global // 启用全局 DHCP 选择
[SW2-Vlanif10]
[SW2-Vlanif10]interface Vlanif20 // 配置 VLAN 接口 20
[SW2-Vlanif20] ip address 10.20.51.254 255.255.255.0 // 设置 IP 地址为 10.20.51.254，子网掩码为 255.255.255.0
[SW2-Vlanif20] dhcp select global // 启用全局 DHCP 选择
[SW2-Vlanif20]
[SW2-Vlanif20]interface Vlanif100 // 配置 VLAN 接口 100
[SW2-Vlanif100] ip address 10.1.51.2 255.255.255.0 // 设置 IP 地址为 10.1.51.2，子网掩码为 255.255.255.0
[SW2-Vlanif100]
[SW2-Vlanif100]ospf 1 // 配置 OSPF 进程 1
[SW2-ospf-1] area 0.0.0.0 // 配置 OSPF 区域 0
[SW2-ospf-1-area-0.0.0.0]  network 10.1.51.0 0.0.0.255 // 配置 OSPF 网络 10.1.51.0，通配符掩码 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]  network 10.10.51.0 0.0.0.255 // 配置 OSPF 网络 10.10.51.0，通配符掩码 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]  network 10.20.51.0 0.0.0.255 // 配置 OSPF 网络 10.20.51.0，通配符掩码 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]q
[SW2-ospf-1]q
[SW2]ip route-static 0.0.0.0 0.0.0.0 10.1.51.1 // 配置默认静态路由


Sw7配置
[Huawei]sysname SW7 // 设置系统名称为 SW7
[SW7]
[SW7]undo info-center enable // 禁用信息中心
[SW7]vlan batch 30 40 // 批量创建 VLAN 30 和 VLAN 40
[SW7]stp mode rstp // 配置生成树模式为 RSTP
[SW7]interface Ethernet0/0/1 // 配置接口 Ethernet0/0/1
[SW7-Ethernet0/0/1] port link-type access // 设置端口类型为接入模式
[SW7-Ethernet0/0/1] port default vlan 30 // 设置端口的默认 VLAN 为 30
[SW7-Ethernet0/0/1]
[SW7-Ethernet0/0/1]interface Ethernet0/0/2 // 配置接口 Ethernet0/0/2
[SW7-Ethernet0/0/2] port link-type access // 设置端口类型为接入模式
[SW7-Ethernet0/0/2] port default vlan 40 // 设置端口的默认 VLAN 为 40
[SW7-Ethernet0/0/2]
[SW7-Ethernet0/0/2]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW7-GigabitEthernet0/0/1] port link-type trunk // 设置端口类型为干道模式
[SW7-GigabitEthernet0/0/1] port trunk allow-pass vlan 30 40 // 允许通过 VLAN 30 和 VLAN 40
[SW7-GigabitEthernet0/0/1]
Sw3配置
[Huawei]sysname SW3 // 设置系统名称为 SW3
[SW3]undo info-center enable // 禁用信息中心
[SW3]vlan batch 30 40 200 // 批量创建 VLAN 30、VLAN 40 和 VLAN 200
[SW3]stp mode rstp // 配置生成树模式为 RSTP
[SW3]acl number 3000 // 配置 ACL 编号为 3000
[SW3-acl-adv-3000] rule 5 deny ip source 10.40.51.0 0.0.0.255 destination 10.3.51.1 0 // 规则 5：拒绝源地址 10.40.51.0 掩码 0.0.0.255 到目标地址 10.3.51.1 的 IP 流量
[SW3-acl-adv-3000] rule 10 permit ip // 规则 10：允许所有 IP 流量
[SW3-acl-adv-3000]
[SW3-acl-adv-3000]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW3-GigabitEthernet0/0/1] port link-type trunk // 设置端口类型为干道模式
[SW3-GigabitEthernet0/0/1] port trunk allow-pass vlan 200 // 允许通过 VLAN 200
[SW3-GigabitEthernet0/0/1]
[SW3-GigabitEthernet0/0/1]interface GigabitEthernet0/0/3 // 配置接口 GigabitEthernet0/0/3
[SW3-GigabitEthernet0/0/3] port link-type trunk // 设置端口类型为干道模式
[SW3-GigabitEthernet0/0/3] port trunk allow-pass vlan 30 40 // 允许通过 VLAN 30 和 VLAN 40
[SW3-GigabitEthernet0/0/3] traffic-filter inbound acl 3000 // 入口流量过滤应用 ACL 3000
[SW3-GigabitEthernet0/0/3]
[SW3-GigabitEthernet0/0/3]dhcp enable // 启用 DHCP
[SW3]ip pool vlan30 // 配置 IP 地址池 vlan30
[SW3-ip-pool-vlan30] gateway-list 10.30.51.254 // 配置网关列表为 10.30.51.254
[SW3-ip-pool-vlan30] network 10.30.51.0 mask 255.255.255.0 // 配置网络地址为 10.30.51.0 掩码 255.255.255.0
[SW3-ip-pool-vlan30]
[SW3-ip-pool-vlan30]ip pool vlan40 // 配置 IP 地址池 vlan40
[SW3-ip-pool-vlan40] gateway-list 10.40.51.254 // 配置网关列表为 10.40.51.254
[SW3-ip-pool-vlan40] network 10.40.51.0 mask 255.255.255.0 // 配置网络地址为 10.40.51.0 掩码 255.255.255.0
[SW3-ip-pool-vlan40]
[SW3-ip-pool-vlan40]interface Vlanif30 // 配置接口 Vlanif30
[SW3-Vlanif30] ip address 10.30.51.254 255.255.255.0 // 配置 IP 地址为 10.30.51.254 掩码 255.255.255.0
[SW3-Vlanif30] dhcp select global // 选择全局 DHCP
[SW3-Vlanif30]
[SW3-Vlanif30]interface Vlanif40 // 配置接口 Vlanif40
[SW3-Vlanif40] ip address 10.40.51.254 255.255.255.0 // 配置 IP 地址为 10.40.51.254 掩码 255.255.255.0
[SW3-Vlanif40] dhcp select global // 选择全局 DHCP
[SW3-Vlanif40]
[SW3-Vlanif40]interface Vlanif200 // 配置接口 Vlanif200
[SW3-Vlanif200] ip address 10.2.51.2 255.255.255.0 // 配置 IP 地址为 10.2.51.2 掩码 255.255.255.0
[SW3-Vlanif200]
[SW3-Vlanif200]ospf 1 // 配置 OSPF 进程 1
[SW3-ospf-1] area 0.0.0.0 // 配置 OSPF 区域 0.0.0.0
[SW3-ospf-1-area-0.0.0.0]  network 10.30.51.0 0.0.0.255 // 宣告网络 10.30.51.0/24
[SW3-ospf-1-area-0.0.0.0]  network 10.40.51.0 0.0.0.255 // 宣告网络 10.40.51.0/24
[SW3-ospf-1-area-0.0.0.0]  network 10.2.51.0 0.0.0.255 // 宣告网络 10.2.51.0/24
[SW3-ospf-1-area-0.0.0.0]q // 退出 OSPF 区域配置模式
[SW3-ospf-1]q // 退出 OSPF 配置模式
[SW3]ip route-static 0.0.0.0 0.0.0.0 10.2.51.1 // 配置静态默认路由，下一跳为 10.2.51.1


Sw1配置
[Huawei]sysname SW1 // 设置系统名称为 SW1
[SW1]undo info-center enable // 禁用信息中心
[SW1]vlan batch 10 20 30 40 100 200 300 400 // 批量创建 VLAN 10、20、30、40、100、200、300 和 400

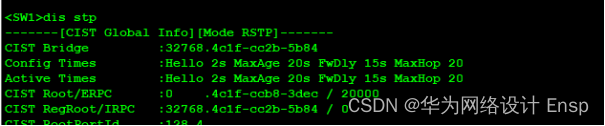

[SW1]stp mode rstp // 配置生成树模式为 RSTP

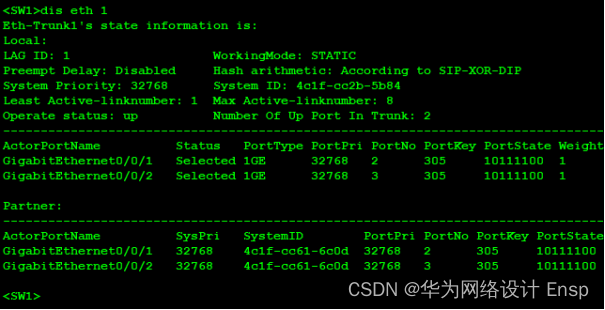

[SW1]interface Eth-Trunk1 // 配置接口 Eth-Trunk1
[SW1-Eth-Trunk1] port link-type trunk // 设置端口类型为干道模式
[SW1-Eth-Trunk1] port trunk allow-pass vlan 300 // 允许通过 VLAN 300
[SW1-Eth-Trunk1] mode lacp-static // 设置 LACP 模式为静态
[SW1-Eth-Trunk1]
[SW1-Eth-Trunk1]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW1-GigabitEthernet0/0/1] eth-trunk 1 // 将接口加入到 Eth-Trunk1
[SW1-GigabitEthernet0/0/1]
[SW1-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2 // 配置接口 GigabitEthernet0/0/2
[SW1-GigabitEthernet0/0/2] eth-trunk 1 // 将接口加入到 Eth-Trunk1
[SW1-GigabitEthernet0/0/2]
[SW1-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3 // 配置接口 GigabitEthernet0/0/3
[SW1-GigabitEthernet0/0/3] port link-type trunk // 设置端口类型为干道模式
[SW1-GigabitEthernet0/0/3] port trunk allow-pass vlan 100 // 允许通过 VLAN 100
[SW1-GigabitEthernet0/0/3]
[SW1-GigabitEthernet0/0/3]interface GigabitEthernet0/0/4 // 配置接口 GigabitEthernet0/0/4
[SW1-GigabitEthernet0/0/4] port link-type trunk // 设置端口类型为干道模式
[SW1-GigabitEthernet0/0/4] port trunk allow-pass vlan 200 // 允许通过 VLAN 200
[SW1-GigabitEthernet0/0/4]
[SW1-GigabitEthernet0/0/4]interface GigabitEthernet0/0/24 // 配置接口 GigabitEthernet0/0/24
[SW1-GigabitEthernet0/0/24] port link-type access // 设置端口类型为接入模式
[SW1-GigabitEthernet0/0/24] port default vlan 400 // 设置端口的默认 VLAN 为 400
[SW1-GigabitEthernet0/0/24]
[SW1-GigabitEthernet0/0/24]interface Vlanif100 // 配置接口 Vlanif100
[SW1-Vlanif100] ip address 10.1.51.1 255.255.255.0 // 配置 IP 地址为 10.1.51.1 掩码 255.255.255.0
[SW1-Vlanif100]
[SW1-Vlanif100]interface Vlanif200 // 配置接口 Vlanif200
[SW1-Vlanif200] ip address 10.2.51.1 255.255.255.0 // 配置 IP 地址为 10.2.51.1 掩码 255.255.255.0
[SW1-Vlanif200]
[SW1-Vlanif200]interface Vlanif300 // 配置接口 Vlanif300
[SW1-Vlanif300] ip address 10.3.51.254 255.255.255.0 // 配置 IP 地址为 10.3.51.254 掩码 255.255.255.0
[SW1-Vlanif300]
[SW1-Vlanif300]interface Vlanif400 // 配置接口 Vlanif400
[SW1-Vlanif400] ip address 10.4.51.1 255.255.255.0 // 配置 IP 地址为 10.4.51.1 掩码 255.255.255.0
[SW1-Vlanif400]

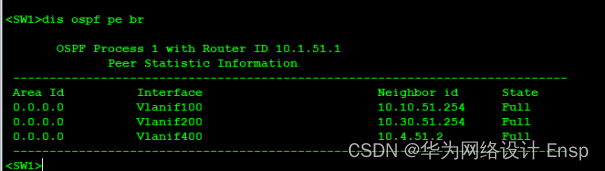

[SW1-Vlanif400]ospf 1 // 配置 OSPF 进程 1
[SW1-ospf-1] area 0.0.0.0 // 配置 OSPF 区域 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]  network 10.3.51.0 0.0.0.255 // 宣告网络 10.3.51.0/24
[SW1-ospf-1-area-0.0.0.0]  network 10.4.51.0 0.0.0.255 // 宣告网络 10.4.51.0/24
[SW1-ospf-1-area-0.0.0.0]  network 10.1.51.0 0.0.0.255 // 宣告网络 10.1.51.0/24
[SW1-ospf-1-area-0.0.0.0]  network 10.2.51.0 0.0.0.255 // 宣告网络 10.2.51.0/24
[SW1-ospf-1-area-0.0.0.0]

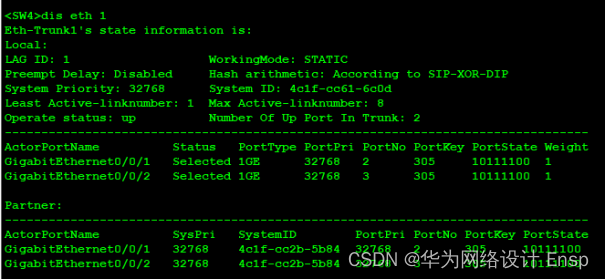

Sw4配置

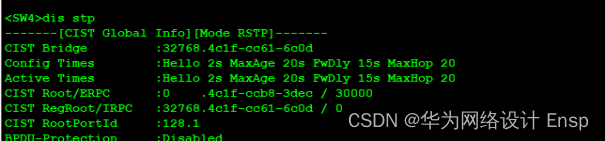

[Huawei]sysname SW4 // 设置系统名称为 SW4
[SW4]undo info-center enable // 禁用信息中心
[SW4]vlan batch 300 // 批量创建 VLAN 300
[SW4]stp mode rstp // 配置生成树模式为 RSTP
[SW4]interface Eth-Trunk1 // 配置接口 Eth-Trunk1
[SW4-Eth-Trunk1] port link-type trunk // 设置端口类型为干道模式
[SW4-Eth-Trunk1] port trunk allow-pass vlan 300 // 允许通过 VLAN 300
[SW4-Eth-Trunk1] mode lacp-static // 设置 LACP 模式为静态
[SW4-Eth-Trunk1]
[SW4-Eth-Trunk1]interface Ethernet0/0/1 // 配置接口 Ethernet0/0/1
[SW4-Ethernet0/0/1] port link-type access // 设置端口类型为接入模式
[SW4-Ethernet0/0/1] port default vlan 300 // 设置端口的默认 VLAN 为 300
[SW4-Ethernet0/0/1]
[SW4-Ethernet0/0/1]interface GigabitEthernet0/0/1 // 配置接口 GigabitEthernet0/0/1
[SW4-GigabitEthernet0/0/1] eth-trunk 1 // 将接口加入到 Eth-Trunk1
[SW4-GigabitEthernet0/0/1]
[SW4-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2 // 配置接口 GigabitEthernet0/0/2
[SW4-GigabitEthernet0/0/2] eth-trunk 1 // 将接口加入到 Eth-Trunk1
[SW4-GigabitEthernet0/0/2]
Router1配置
[Huawei] sysname AR1 // 设置系统名称为 AR1
[AR1] undo info-center enable // 禁用信息中心
[AR1]acl number 2000  // 创建编号为 2000 的 ACL
[AR1-acl-basic-2000] rule 5 permit source 10.0.0.0 0.255.255.255 // 允许源地址为 10.0.0.0/8 的流量
[AR1-acl-basic-2000]
[AR1-acl-basic-2000]interface Serial1/0/0 // 配置接口 Serial1/0/0
[AR1-Serial1/0/0] ppp chap user huawei // 配置 PPP CHAP 用户名为 huawei
[AR1-Serial1/0/0] ppp chap password cipher huawei // 配置 PPP CHAP 密码为 huawei
[AR1-Serial1/0/0] ip address 200.1.51.1 255.255.255.0 // 配置 IP 地址为 200.1.51.1/24
[AR1-Serial1/0/0] nat server protocol tcp global 200.1.51.100 www inside 10.3.51.1 www // 配置 NAT 服务器，将外部地址 200.1.51.100 的 www 端口映射到内部地址 10.3.51.1 的 www 端口
[AR1-Serial1/0/0] nat outbound 2000 // 应用编号为 2000 的 ACL 进行 NAT 转换
[AR1-Serial1/0/0]
[AR1-Serial1/0/0]interface GigabitEthernet0/0/0 // 配置接口 GigabitEthernet0/0/0
[AR1-GigabitEthernet0/0/0] ip address 10.4.51.2 255.255.255.0 // 配置 IP 地址为 10.4.51.2/24
[AR1-GigabitEthernet0/0/0]
[AR1-GigabitEthernet0/0/0]ip route-static 0.0.0.0 0.0.0.0 200.1.51.2 // 配置默认静态路由指向 200.1.51.2
[AR1]
[AR1]ospf 1  // 启用 OSPF 进程 1
[AR1-ospf-1] area 0.0.0.0 // 配置 OSPF 区域 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]  network 10.4.51.0 0.0.0.255 // 在 OSPF 区域内宣告 10.4.51.0/24 网络

Router2配置
[Huawei] sysname AR2 // 设置系统名称为 AR2
[AR2]aaa  //进入aaa数据库
[AR2-aaa] local-user huawei password cipher huawei //创建ppp认证用户名密码
[AR2-aaa]local-user huawei service-type ppp //  服务器类型为ppp
[AR2-aaa]interface Serial1/0/0
[AR2-Serial1/0/0] ppp authentication-mode chap //配置ppp认证模式为chap
[AR2-Serial1/0/0]
[AR2]interface Serial1/0/0 // 配置接口 Serial1/0/0
[AR2-Serial1/0/0] ppp authentication-mode chap // 设置 PPP 认证模式为 CHAP
[AR2-Serial1/0/0] ip address 200.1.51.2 255.255.255.0 // 配置 IP 地址为 200.1.51.2/24
[AR2-Serial1/0/0]
[AR2]interface GigabitEthernet0/0/0 // 配置接口 GigabitEthernet0/0/0
[AR2-GigabitEthernet0/0/0] ip address 200.0.51.254 255.255.255.0 // 配置 IP 地址为 200.0.51.254/24

配置验证

Rstp根桥验证

链路聚合验证

Ospf邻居验证

Dhcp验证

Vlan40用户不能访问web服务器验证

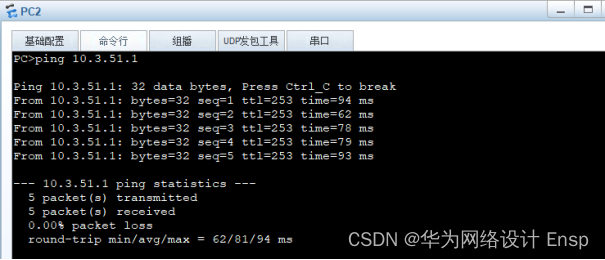

Vlan10、vlan20、vlan30访问web服务器验证

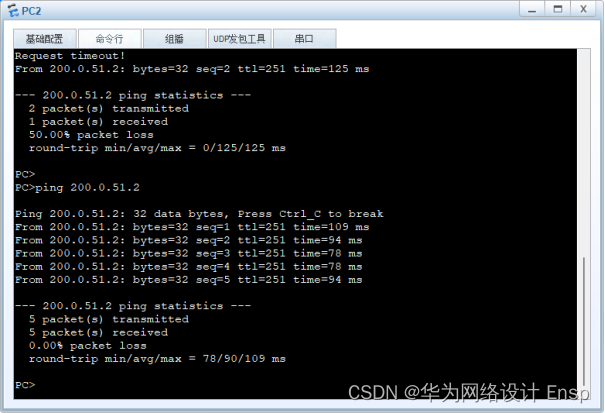

Nat验证

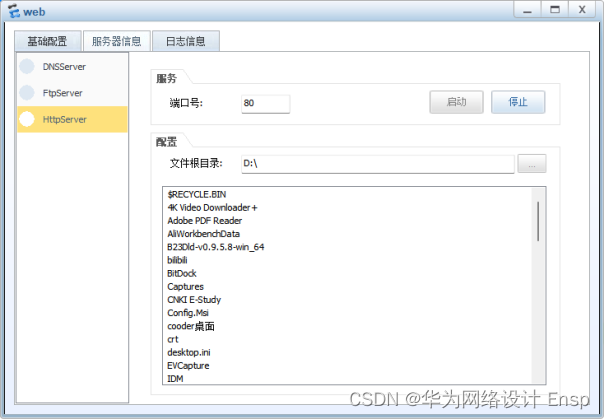

Web服务器配置

Nat映射验证

Pc1更换客户端1验证

Chap认证抓包截图

up不是慈善家，up不是慈善家，up不是慈善家，原件收米

DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

四足机器人与无人机如何实现低延迟可视操控？SmartMediaKit RTSP/RTMP技术方案解析

DAMO开发者矩阵

【Koopman降阶非线性辨识与控制】数据驱动Data-driven的库普曼Koopman控制特征函数研究附Matlab代码

传统非线性系统控制方法如滑模控制、反步控制、自适应动态规划等，普遍存在依赖精确机理模型、控制器设计复杂度高、全局稳定性证明困难的问题，难以直接应用于无人机、电力系统、机器人等强非线性复杂工程场景。Koopman算子理论为非线性系统控制提供了全新的线性化思路：该理论证明，任意有限维非线性动力系统，都可以通过一组特征函数映射到无限维的线性状态空间中，系统的演化过程在该高维空间中完全服从线性规律。
