实验要求：1、pc1和pc3所在接口为access；属于vlan2；
   pc2/pc4/pc5/pc6处于同一网段；其中pc2可以访问pc4/pc5/pc6；
   pc4可以访问pc6，
   pc5不能访问pc6；
2、pc1/pc3与pc2/pc4/pc5/pc6不在同一网段；
3、所有pc通过dhcp获取IP地址，且pc1/pc3可以正常访问pc2/pc4/pc5/pc6

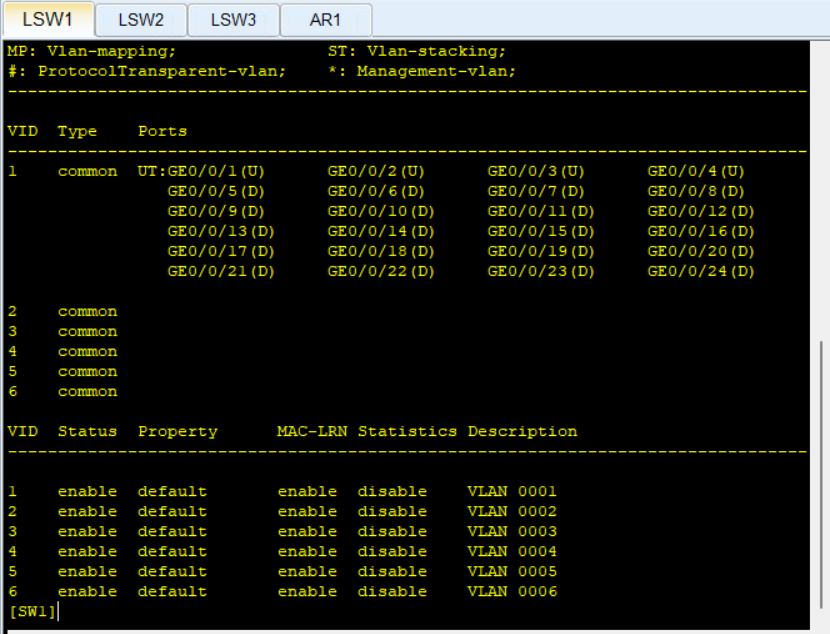

一、先创建vlan

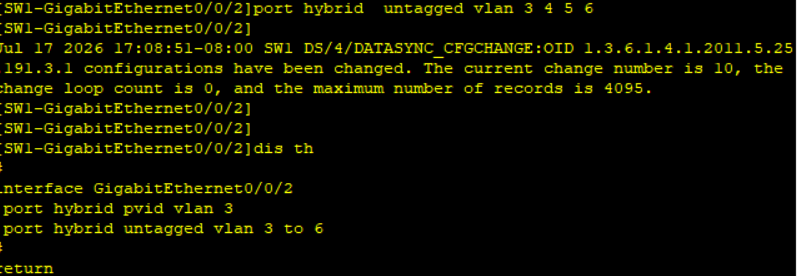

创建hybrid接口，并且定义撕标签

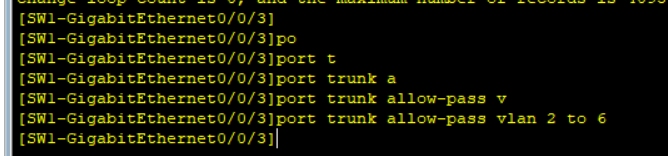

g0/0/3口为trunk接口并放行vlan 2到vlan6

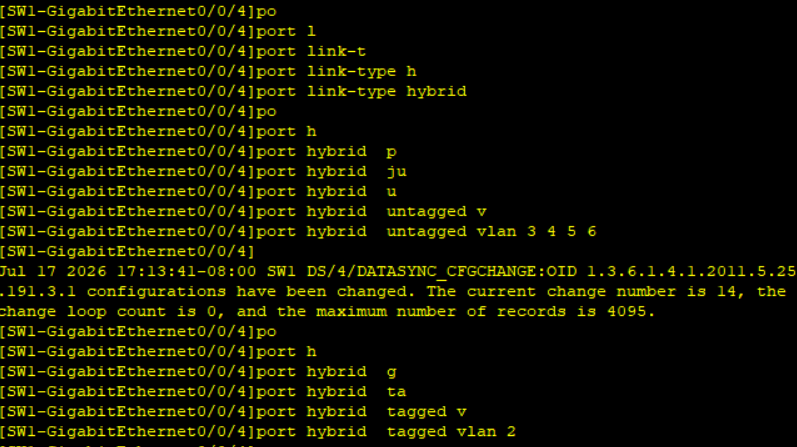

g0/0/4口为hybrid接口，定义撕标签和和不撕标签列表

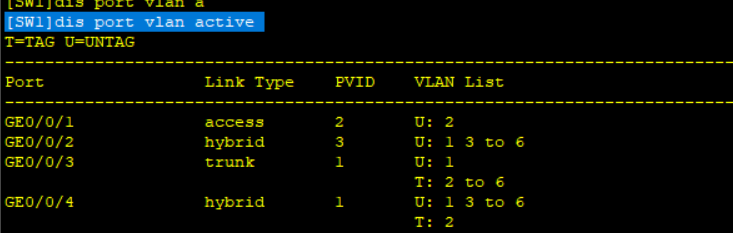

随后查表查看放行关系

[SW1]dis port vlan active

二、SW2设备

创建vlan并配置相应接口

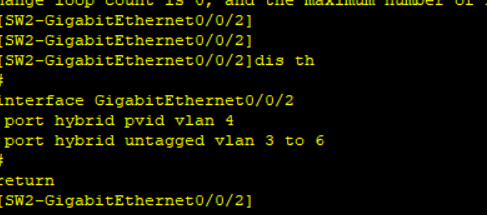

其中g0/0/2配置hybrid接口并定义撕标签放行vlan3 到vlan6

其中g0/0/3口与g0/0/4口配置相似

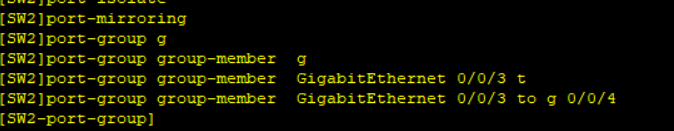

可以创建群组

并创建trunk接口放行vlan2 到vlan6

三、SW3

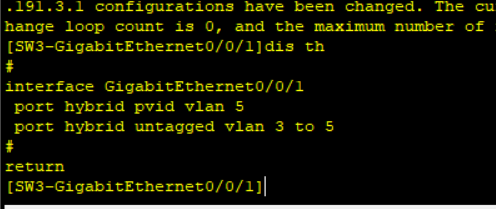

同样创建vlan并进入g0/0/1创建hybrid接口定义撕标签列表

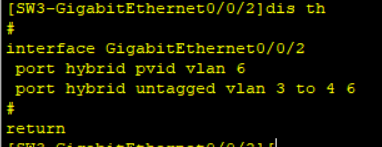

g0/0/2口

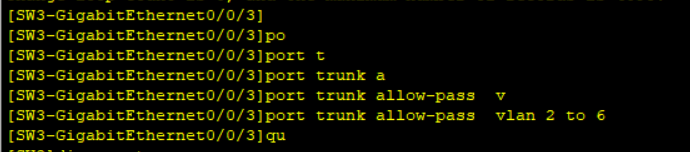

g0/0/3口：

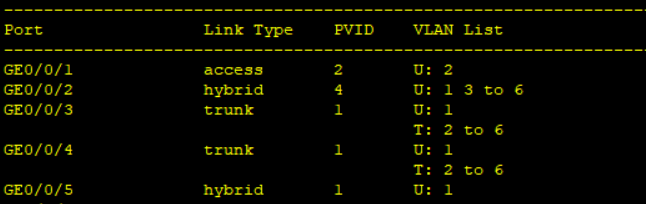

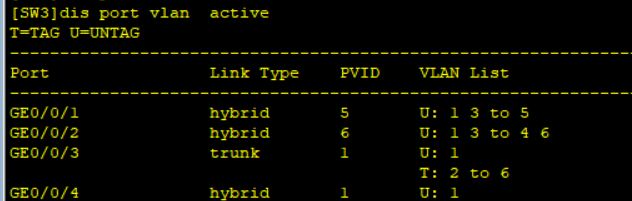

查表：

以上vlan配置完成，接下来先进行路由器配置

四、配置IP地址

物理接口作为vlan3/4/5//6网段配置为网关192.168.1.245 24

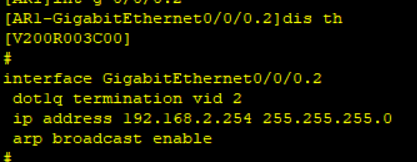

配置子接口为vlan2 网段192.168.2.245 24，同时需要打开广播功能等

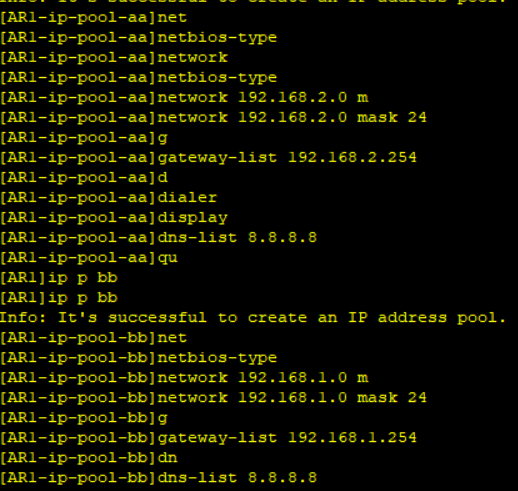

随后配置dhcp协议分配IP地址

分别创建地址池并在对应接口下放

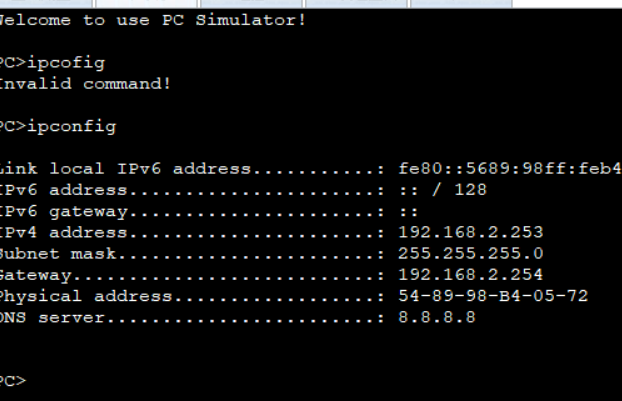

然后到pc端查看是否分配IP地址

五、配置完成

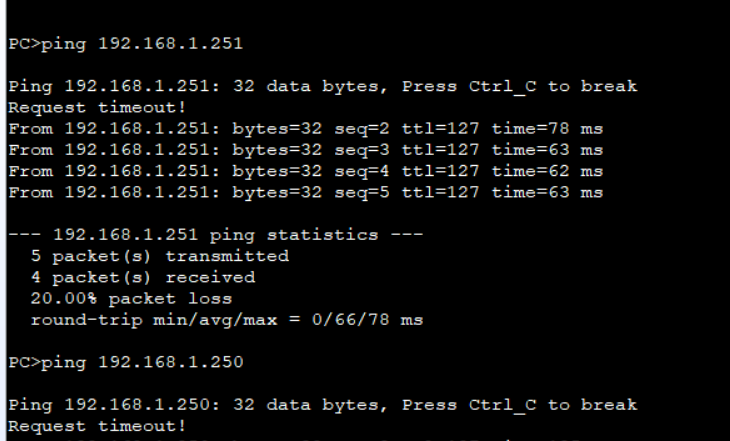

按照要求进行ping测试

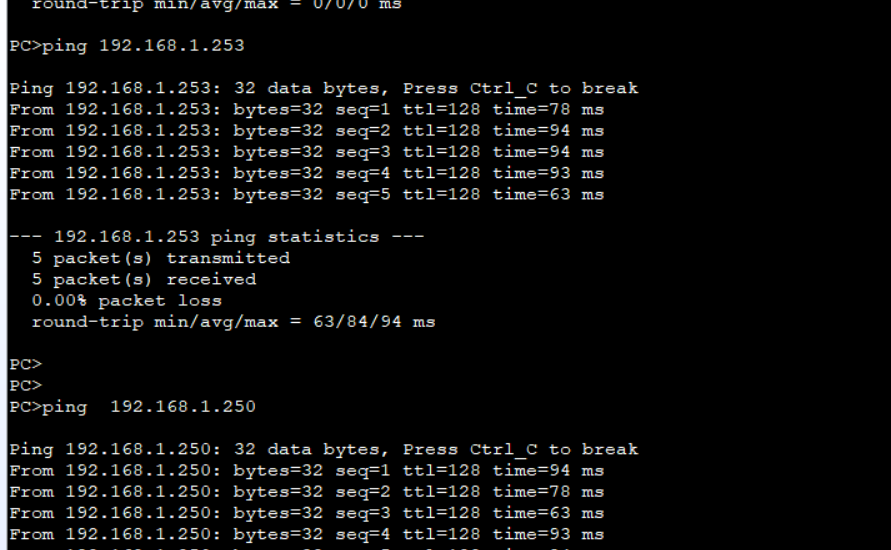

1、PC1可以访问pc4/5/6

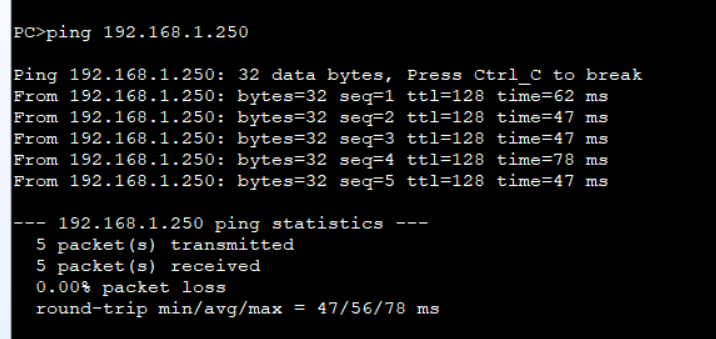

2、PC4 可以访问PC6

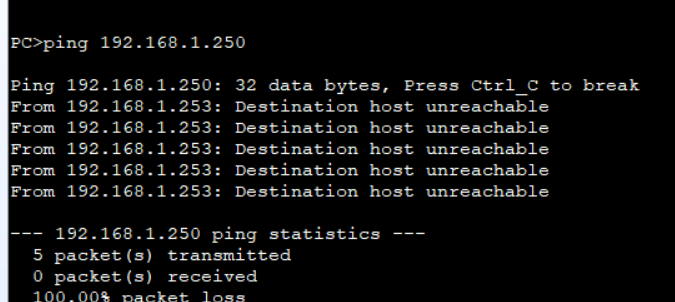

3、PC5不能访问PC6

4、PC1能访问PC2/4/5/6
