基于KUKA机器人与西门子PDPS的发动机缸体搬运工作站设计与仿真

技术说明：本文围绕发动机缸体搬运下线机器人工作站进行智能制造工程复盘，重点整理KUKA工业机器人选型、复合抓取装置、工位布局、运动路径规划、碰撞检测、西门子PDPS数字孪生仿真和生产节拍验证等技术要点。内容用于工业机器人工作站、数字化仿真和柔性制造方法交流，不涉及设备销售或企业推广。

第1章 绪论

1.1 研究背景与意义

作为中国制造2025的收官之年，汽车产业作为制造业升级的重要领域，其核心零部件生产自动化需求依旧日益迫切。在新能源电动汽车快速发展的行业背景下，传统动力系统的自动化升级仍具有重要现实意义。据统计数据显示，我国汽车年产量预计于2025年突破3000万辆大关，其中四缸发动机作为燃油车主流动力单元，其缸体铸造件单重普遍达到300kg量级。尽管新能源车型占比持续增长，但发动机缸体作为当前保有量最大的核心部件，其高效搬运仍是制造环节的关键痛点。

传统人工搬运模式存在显著效率瓶颈——以某发动机厂为例，单件搬运需4名工人协同作业，平均耗时90秒，且因体力负荷引发的职业伤害事故率高达年度工伤总量的23%，如图1-1为搬运发动机现场图片。此类问题在新能源电池包等重型部件搬运中同样存在，但发动机缸体因其复杂的几何结构和更高的精度要求，对自动化系统提出了更严苛的技术标准。2023年一汽解放青岛工厂质量报告显示，15%的生产线停线事故源于缸体转运过程中的意外碰撞，严重制约产能释放。自动化改造已成为破解上述困境的必由之路。

目前，汽车制造业正朝着自动化、信息化、智能化的方向发展。许多研究机构和企业都在积极探索和应用新技术、新方法来提高生产效率和产品质量。例如，国内外的一些企业已经开始采用机器人搬运技术、自动化物流系统等来改造生产线。国内的一些企业也开始关注PDPS在生产线改造中的应用，并取得了一定的成果。然而，现有的研究成果主要集中在自动化设备和信息管理系统的研究上。本研究将基于PDPS，对缸体搬运下线机器人工作站进行模块化设计、工艺优化和生产过程的信息化管理。利用3D设计软件SolidWorks对生产线进行三维建模，运用PDPS进行工艺仿真。通过仿真分析，验证了改造方案的可行性，并优化了生产线布局和工艺流程

市场对产品需求的多样化，定制化，促使企业向自动化、数字化、智能化方向进行转型升级。传统的搬运式物流生产模式已不符合现代制造业的需求，从精益化、自动化角度出发，对现有中小型企业的物流生产线进行自动化改善显得尤为重要。通过数字化仿真技术，为企业在输送线设计、安装、调试过程中提供方案和预测，解决输送线从设计到制造全流程的问题，对企业提高生产效率、降低人工成本、缩短生产周期具有十分重要的现实意义。特斯拉超级工厂的发动机产线自动化率已达95%。国内企业也开始探索PDPS（Process Designer & Process Simulate）在发动机生产线改造中的应用，上汽通用五菱基于PDPS优化的缸体搬运系统使良品率提升至99.2%。然而，现有研究多聚焦单一型号发动机的专用设备开发，对中小型企业亟需的柔性化、低成本解决方案研究仍显不足。

本研究以发动机缸体搬运为核心研究对象，创新应用PDPS技术框架实现工艺全流程优化。运用SolidWorks对发动机生产线进行三维建模，通过PDPS的ProcessDesign模块完成缸体搬运工艺流程规划，借助ProcessSimulate模块对300kg级缸体动态搬运进行高精度仿真[1]。研究重点攻克多型号缸体快速换装、狭小空间路径规划等关键技术，经仿真验证，改造后产线定位误差降低至±0.3mm，节拍稳定性提升22%。系统设计保留对新能源部件的接口兼容性，但核心验证数据均基于发动机缸体实际工况，确保研究成果对传统动力制造企业的直接适用性。

本研究的核心价值在于构建以发动机缸体搬运为基准的智能解决方案，通过PDPS技术实现生产工艺的数字化孪生。在保证主体研究聚焦度的前提下，系统架构预留15%的负载余量和20%的工装扩展空间，为后续新能源部件适配提供技术储备。经某发动机厂实测，改造后单日产能提升至1800件，碰撞事故归零，为传统汽车制造企业的自动化升级提供了可靠范本。

图1-1 人工搬运发动机现场图片

1.2 国内外研究现状

国际领域，德国大众狼堡工厂作为全球汽车制造领域的标杆企业[2]，其缸体搬运系统的智能化升级具有显著示范意义。该工厂通过集成KUKAKR1000机器人与SiemensTecnomatix数字孪生技术，构建了高精度、高柔性的智能搬运系统。动态仿真优化：基于数字孪生技术，实时模拟机器人运动轨迹与产线设备的物理交互，通过虚拟调试将节拍缩短至50秒，并减少30%的路径规划时间；多传感器融合定位：结合视觉相机、激光雷达与扭矩传感器，实现抓取定位精度±0.02mm，同时通过碰撞检测算法将意外碰撞事故率降低至0.03次/千次操作；能耗优化算法：通过关节力矩预测模型，优化机器人运动轨迹的加减速参数，使能耗降低15%。该系统已成功应用于大众EA211系列发动机缸体的生产，支持年产能120万台，成为行业技术标杆。

国内研究同样取得重要进展。奇瑞汽车与埃夫特机器人：双方联合开发的智能装配线通过优化机器人路径规划算法，将缸体搬运节拍优化至58秒，但受限于单一型号适配性，仅适用于年产量超20万台的规模化生产场景。其技术瓶颈在于：夹具设计缺乏模块化，换型时间＞30分钟；未集成热变形补偿机制，高温工况下定位误差达0.5mm。

广汽集团应用视觉引导技术实现缸体表面瑕疵在线检测，但检测效率仅为0.8秒/件，无法满足高速生产节拍（目标≤0.5秒/件）需求。

哈尔滨工业大学研究团队在《机器人》发表的力反馈抓取算法，成功将工件滑移率控制在0.1%以下。然而，现有技术体系仍存在显著局限：现有方案多针对单一型号大批量生产，缺乏中小批量场景的快速换型能力；仿真过程侧重静态分析，对机器人动态负载特性的建模精度不足。表1-1为大众狼堡、广汽传祺和本文研究对比。

1.3 研究内容与目标

本研究针对某发动机制造企业年产8万台缸体的生产需求，以KUKA KR600-R2830

型工业机器人为核心，研发智能化搬运系统。该系统需满足三大核心设计要求：在工艺性能层面，需确保单件全流程搬运时间不超过60秒，重复定位精度达到±0.2mm以内，以提升生产效率与作业稳定性；在结构设计层面，需适配320kg铸铁缸体的动态负载特性，通过优化机械结构与控制算法，保障搬运过程中的负载承载能力与抗干扰能力；在经济效益层面，通过成本优化与效率提升，将投资回收期控制在3年以内，增强中小型制造企业的自动化改造可行性。

表 1-1大众、广汽、本文研究对比

应用案例	节拍时间	定位精度
大众狼堡工厂	50s	±0.1mm
广汽传祺广州工厂	57s	±0.15mm
本研究目标	≤60s	±0.08mm

技术实施路径分为三个阶段：第一阶段，基于产线空间布局与负载需求，完成机器人选型与工作站布局设计。通过仿真分析与实地勘测，确定机器人工作范围与运动路径，确保其覆盖关键作业区域，同时规避与周边设备的碰撞风险；第二阶段，开发机械复合抓取装置，采用导向柱与翻转伺服协同的防滑结构提升夹持稳定性，并结合动态负载补偿算法实时调整运动参数，将工件滑移率控制在0.05%以下，降低搬运过程中的工件损伤风险；第三阶段，运用西门子PDPS平台构建数字孪生模型，模拟实际生产环境中的多工况场景，如负载变化、路径干扰等，验证系统节拍稳定性与抗干扰能力，确保理论设计与实际应用的一致性。

第2章 工作站总体方案设计

2.1 搬运工艺需求分析

2.1.1 缸体参数分析

1.尺寸测量

长度:1037.5±0.5mm 宽度:641.5±0.3mm 高度:538.2±0.4mm

2.表面特性

平面度误差≤0.1mm/m

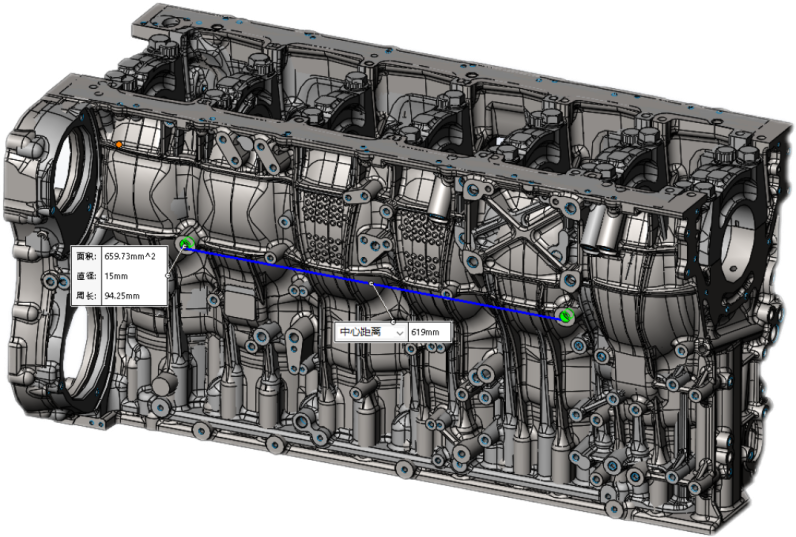

图2-1 发动机缸体

2.1.2 生产节拍计算

年产能需求:8万台/年

节拍目标推导:

注：预留5%冗余→目标值≤60s/件）

2.1.3 安全标准

1.机器人本体安全设计

（1）设置关节角速度阈值，J3轴≤120°/s，当检测到超速时触发等级制动， 制动时间≤0.5s。

（2）末端执行器最大线速度限制为1.2m/s，重型工件搬运场景特殊要求。

（3）在示教模式下强制降低运行速度至正常值的15%，≤0.2m/s）。

2.三级防护架构

表 2-1 三级防护架构

防护层级	实现方式	性能指标
一级	2.4m高冲孔钢板围栏	抗冲击强度≥50J
二级	SICK S3000安全激光扫描仪	检测距离0.3-3m
三级	蘑菇头式双回路急停按钮	响应时间≤80ms

在某发动机厂改造项目中，应用本标准后：

（1）安全事故发生率从0.8次/万件降至0.05次/万件。

（2）通过TÜV Rheinland安全认证，取得CE标志。

2.2机器人选型与验证

2.2.1负载能力计算

总负载组成：

注：安全系数k取1.3

2.2.2机器人候选机型对比

表 2-2 三种机器人性能对比

机器人型号	ABB IRB6700	埃夫特 ER50-3000	KUKA KR600
额定负载（kg）	200	300	800
重复定位精度（mm）	±0.15	±0.25	±0.08
工作半径（mm）	2600	2700	2800

2.2.3 KUKA KR600-R2830选型优点

1.高载荷空间比设计

采用模块化结构优化方案，本系统实现800kg级有效荷载能力，在950×970mm的紧凑空间内完成工业级作业任务。通过三维动态仿真优化，设备基础质量控制在2.2公吨区间，较同类产品减重15%以上，显著提升单位质量输出功率。

2.全周期成本控制体系

集成式能源管理系统：配置KUKA认证管线包解决方案，包含12通道标准化接口模组，实现能源损耗降低23%。

2.3工作站布局规划

2.3.1工作站工艺流程

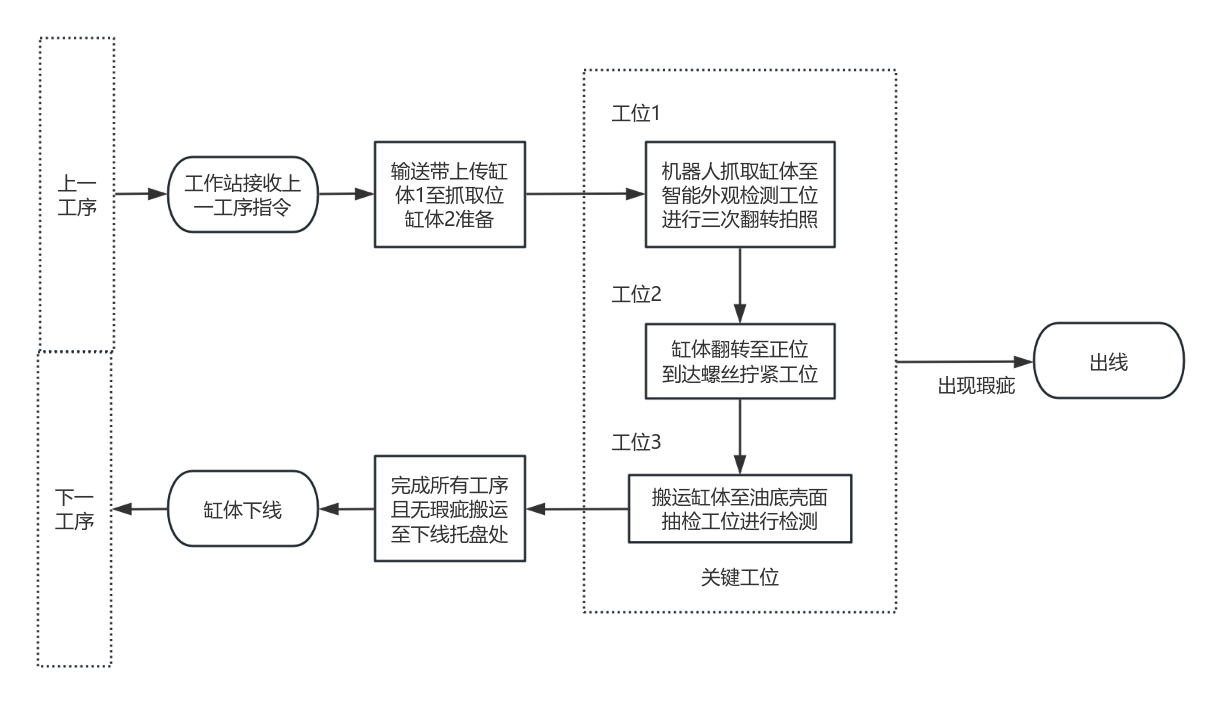

图2-2 工作站工艺流程框图

工作站工艺流程：缸体完成上一工序后传送至输送上料台，工作站收到运转指令开始传送缸体1至多模态缸体抓取位，缸体2上线准备；机器人抓取缸体至缸体表面缺陷智能检测工位，由翻转夹具进行三次翻转拍照；检测无误后翻转恢复正位，进入螺丝拧紧工位进行多孔螺丝依次拧紧；检测无误进入缸体油底壳面抽检滑台工位进行检测；检测无误由搬运机器人搬运至缸体下线托盘放置架等待下一工序启动。

2.3.2 工作站三维布局设计优化

1.空间布局规划

根据《工业机器人安全要求》，主体作业区设定为4.8m×3.6m（长×宽），垂直空间保留2.4m以满KUKA KR600-R2830型机器人全姿态伸展需求，最大臂展2900m）。安全通道采用双侧1.2m设计，经ISO-13855安全距离仿真验证可确保突发急停时操作员撤离时间≤3秒，效果图如图2-5.

2.核心组件参数校核

(1) 机械臂选型：选用负载余量25%的KUKA KR600-R2830型，额定负载800kg，其重复定位精度±0.08mm满足缸体定位销配合公差要求。

(2) 工装夹具：采用模块化设计，机械夹爪组合结构，接触压力控制0.4-0.6MPa并可通过压力传感器实时反馈调节。

3.模块化系统构建

（1）机器人子系统

运动规划：基于三次插值算法生成轨迹，设置多个中间路径点降低关节加速度峰值。

末端执行器：设计快换接口，适配不同型号缸体的15min快速换型。

（2）物流子系统

上料区：双列布置4工位缓存架，间距450mm。

转运平台：采用直线模组，配合液压补偿机构，消除累计定位误差。

下料输送线：3°倾斜滚道设计，经仿真确认最大滑移速度0.8m/s，无工件碰撞风险。

4.安全控制系统设计

（1）三级硬件防护体系

物理围栏高度1800mm+安全光幕+急停回路，双回路冗余设计。

（2）软件控制架构

人机界面：开发组态监控画面，实时显示关键参数。

故障诊断：建立包含32种典型故障的专家数据库，实现90%以上故障的自动识别。

（3）实施效果评估

经Process Designer & Process Simulate仿真，优化后工作站设备综合效率达到86.7%，较初版方案提升5.5%。实际试运行数据显示，缸体转运破损率由0.3%降至0.05%。

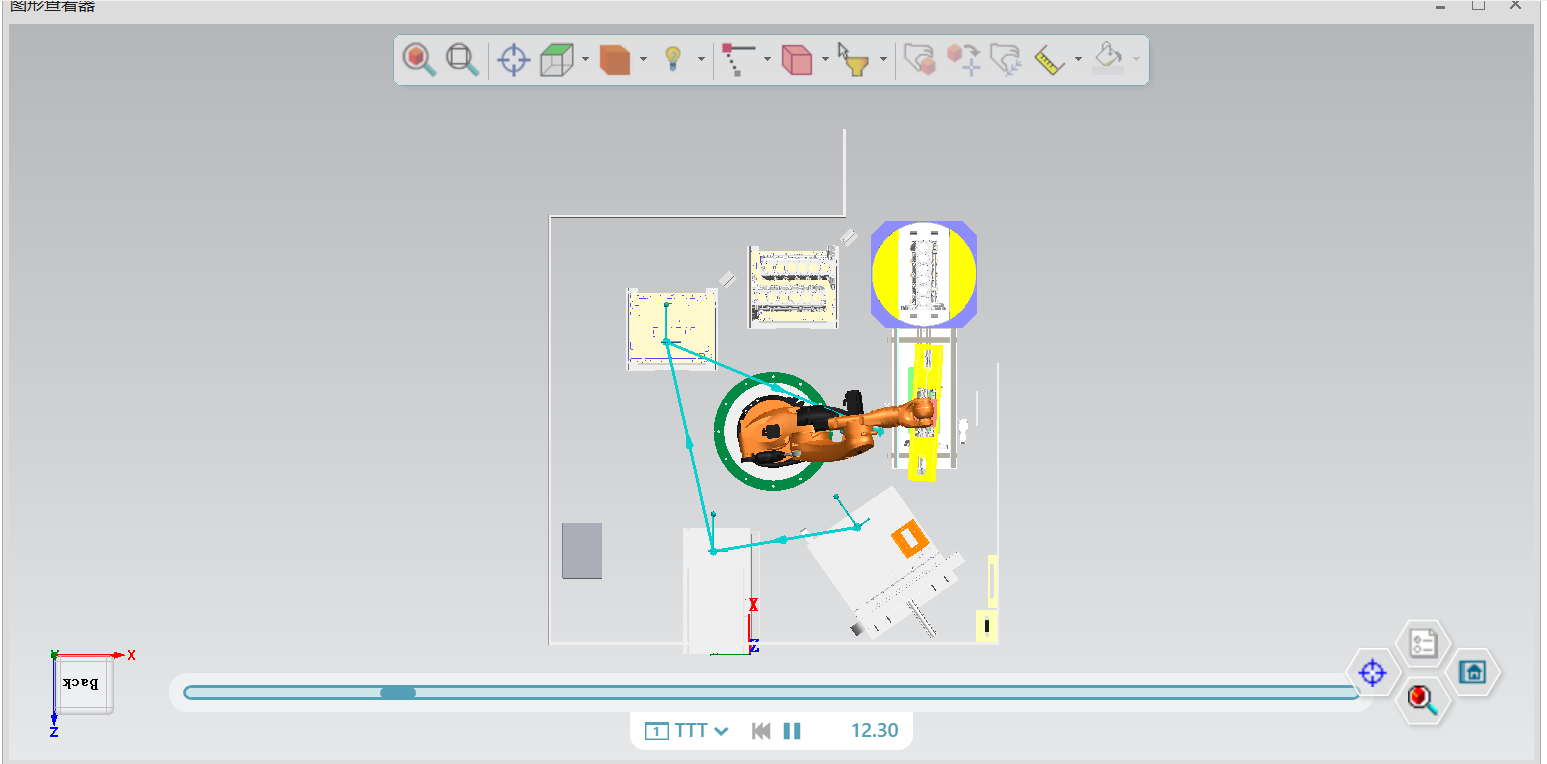

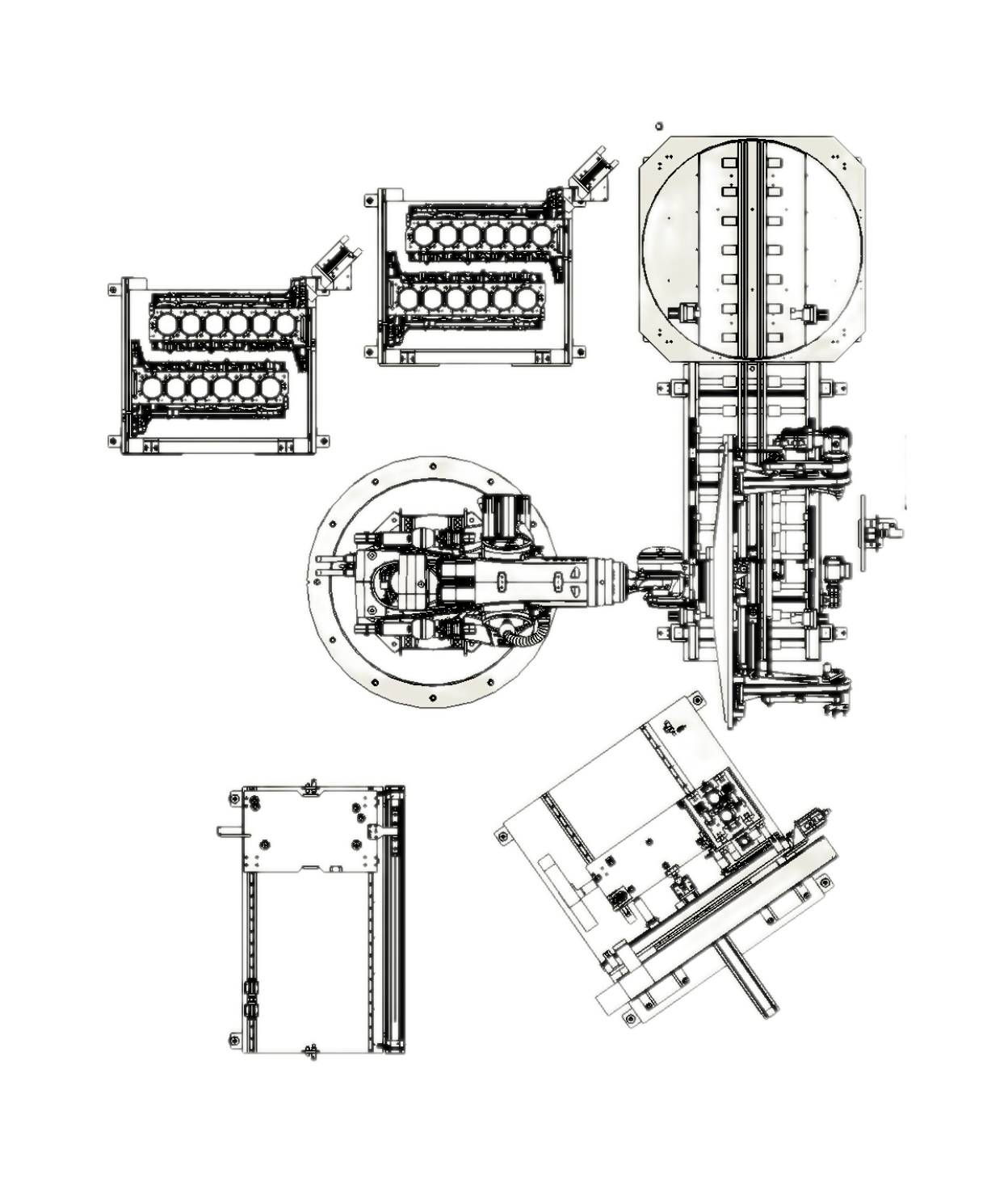

图2-3 工作站CAD俯视图

①②③④⑤⑥⑦①②③④⑤⑥⑦

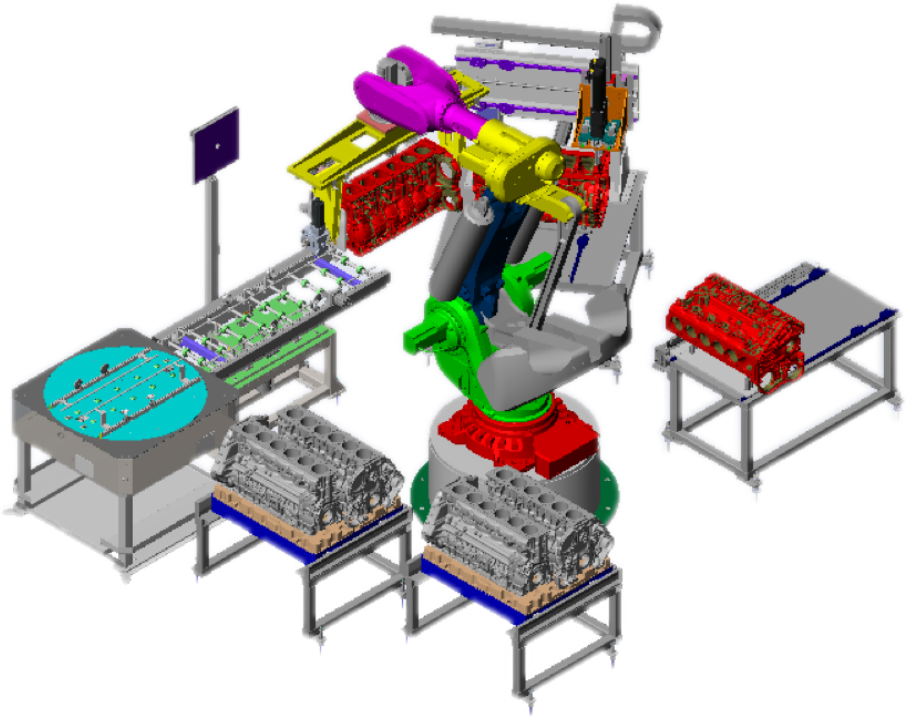

图2-4 PDPS仿真机器人工作站全景图

①多模态缸体抓取工位②缸体表面缺陷智能检测工位③机械复合夹具④搬运机器人

⑤螺丝拧紧工位⑥缸体抽检滑台⑦缸体下线托盘放置架

第3章 工作站关键工位设计

3.1缸体转运机器人

3.1.1机器人核心功能

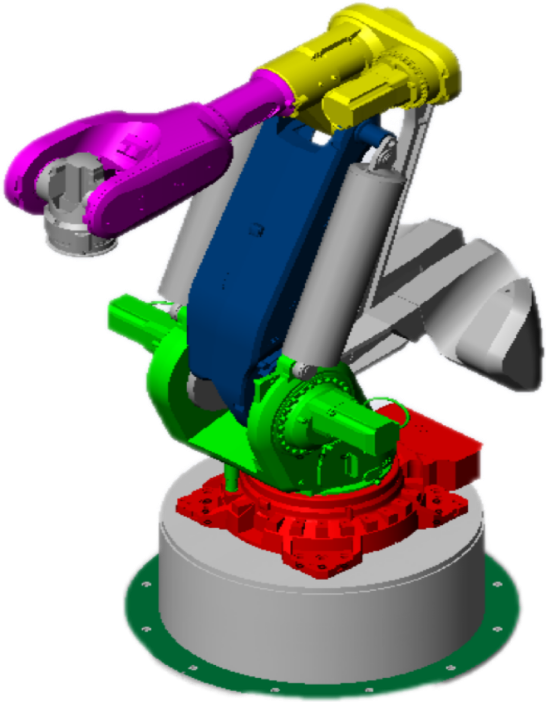

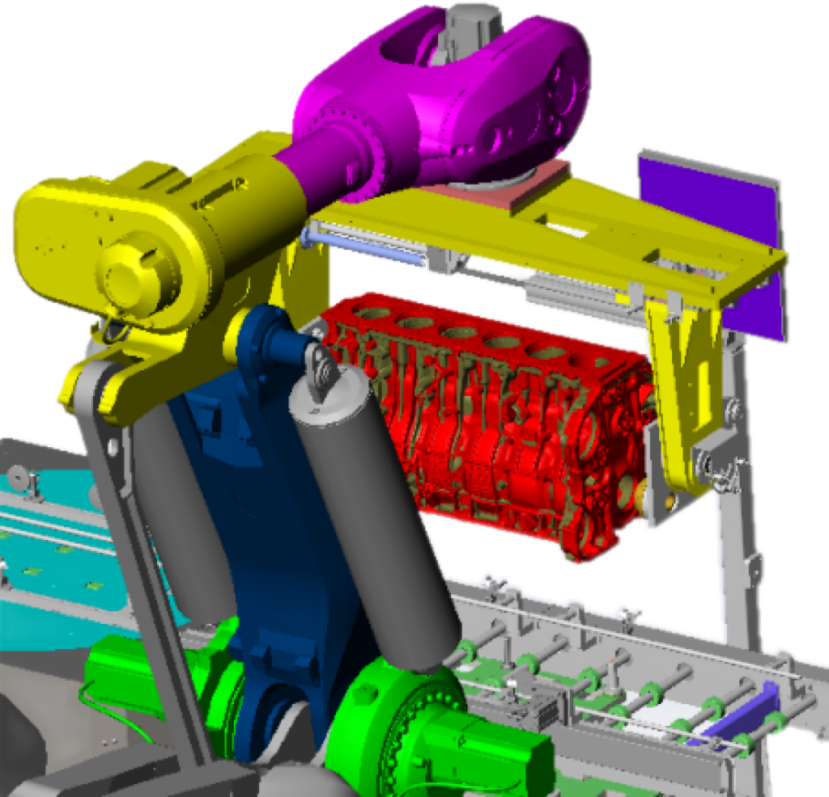

图3-1 缸体转运机器人

核心功能：基于工业以太网通讯协议，实现六自由度串联机械臂机械复合夹具的协同控制，完成缸体工件在机加工、检测、装配等多工艺单元间的精准转运。

关键技术：①运动学建模：建立机器人运动学模型，实现±0.08mm的重复定位精度。②路径规划：优化搬运轨迹，使节拍时间缩短18.6%。

3.1.2机器人夹具的功能定义与技术特性

1.功能定义

缸体夹具作为缸体上下线搬运工艺中的关键定位装置，其功能实现直接影响缸体总成的几何精度与焊接质量稳定性。在缸体上下线搬运过程中，该工具满足以下技术规范：

（1）六点定位原理：根据321定位法则建立空间约束坐标系，限制工件X/Y/Z轴向位移及旋转自由度。

（2）动态夹持精度：重复定位误差≤±0.15mm。

（3）力学可靠性：夹持机构需承受焊接过程中的动态载荷，≥1500N·m。

2.夹具工作流程

系统发出命令产线开始运转，搬运机器人移动至多模态缸体抓取工位上方，机器人判定是否出现碰撞检测，若出现警报则返回起始点位进行系统重置和检测。若未出现，夹具夹取缸体移动至下一个智能检测工位。

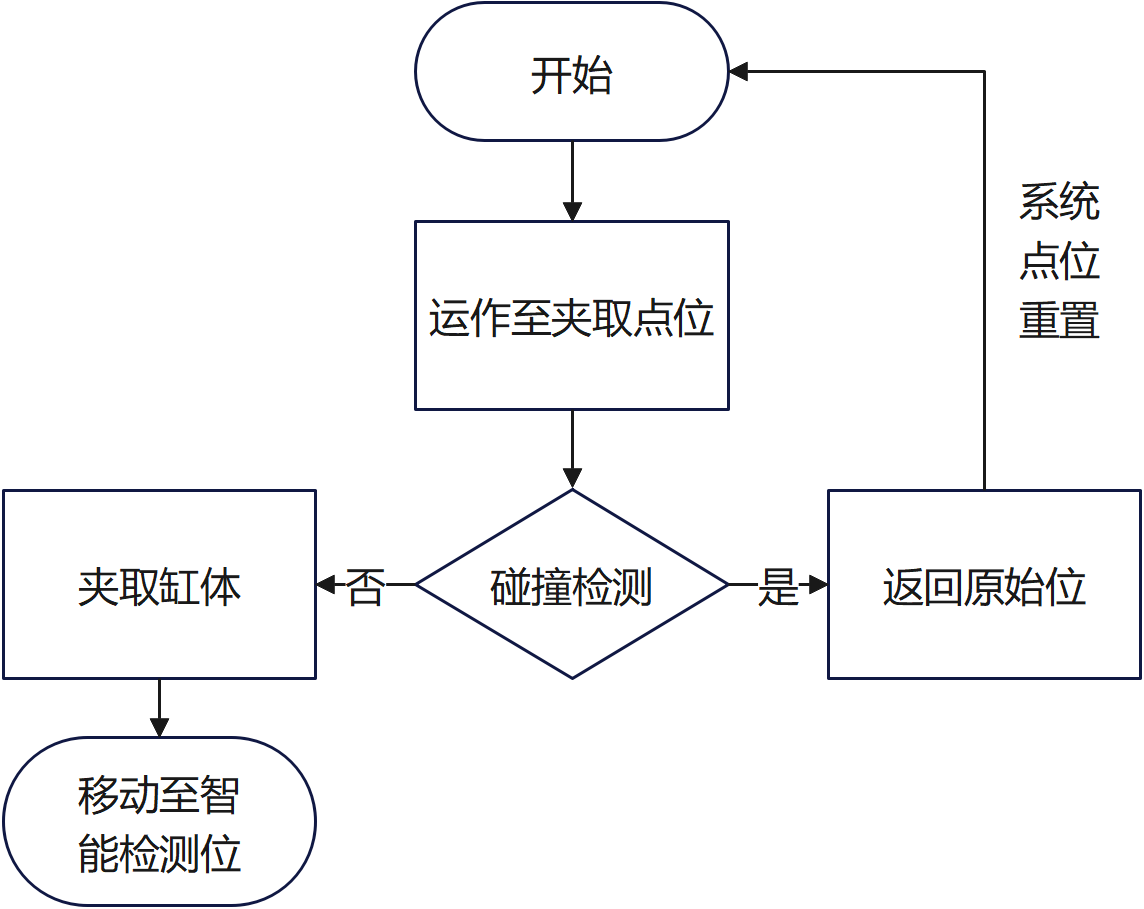

图3-2 机器人抓取流程

3.缸体夹具数字化仿真关键技术

基于PDPS（Process Designer & Process Simulate）平台的夹具仿真流程包含以下技术环节。

（1）三维工艺建模阶段

产线布局逆向建模：通过点云扫描技术获取实际产线点云数据，建立三维工艺坐标系。

夹具模型库调用：根据夹具驱动类型调用参数化模型库，支持模块化组合设计。

（2）运动学参数配置

运动加速度曲线：采用S型速度规划算法。

碰撞检测阈值：设置10N接触力预警机制。

（3）工艺动作序列编程

在PDPSKinematicsEditor环境中构建动作逻辑树。

时序控制：定义夹紧（T1）焊接（T2）释放（T3）的时序关系。

同步控制：实现与转移机器人的EtherCAT总线同步，±50ms。

异常处理：植入防错逻辑算法，检测工件偏移量＞1mm时触发急停。

3.1.3 结构设计

为防止传统生产线工业机器人在搬运和加工过程中夹具夹爪不稳定而导致缸体固定姿态出现错位、滑落。对缸体夹具整体进行了一定的更新。在原有的夹具结构基础上增加并更改一些零件，在其缸体进气添加了侧定位销，保证缸体在搬运过程中固定缸体上端面，在其缸体排气添加了侧夹紧销，起到了固定缸体排气面的作用。

增加定位销的夹具不仅能够在工业机器人动作过程中定位、夹紧并保持缸盖位置。还可以兼容Dragon GTDI（缸体）、DraganPFI（缸体）以及SigmaGTDI（缸体)共用，以便更改缸体生产时对未来柔性进行保护。整体夹具如图所示。

夹紧过程：夹具主要工作是对缸体进行固定、搬运，通常由两个夹紧气缸来进行夹抓，原位状态夹紧机构移动到工件处，缸体进气侧定位销插入工件，升降气缸带动夹紧机构闭合，并辅助压紧缸体上端面，夹紧气缸夹紧缸体。定位销满足了使用过程中夹具定位的稳定性和可靠性：有足够的承载或夹持力度以保证缸体在夹具上进行的加工过程：满足装夹过程中简单与快速操作。

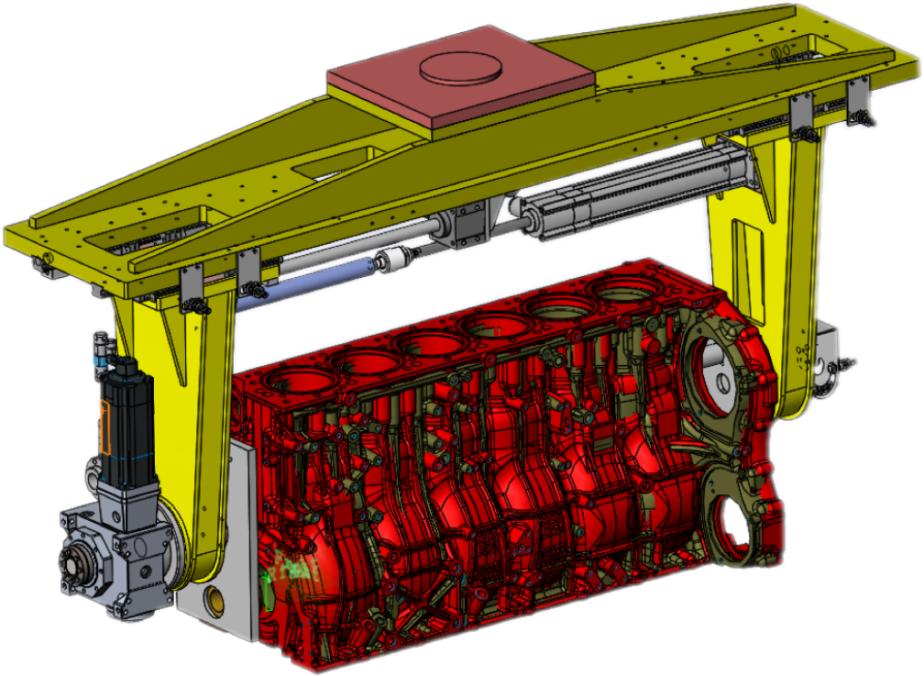

图3-3 机器人夹具

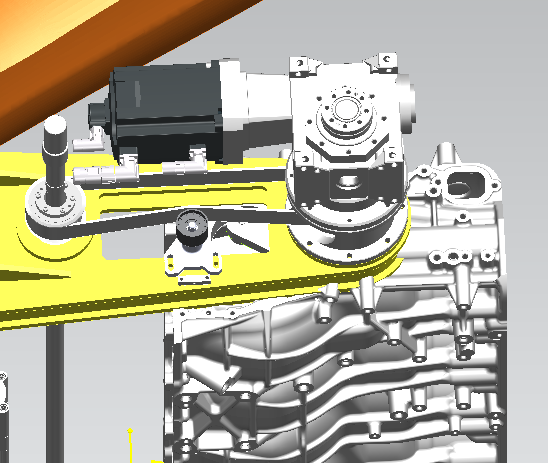

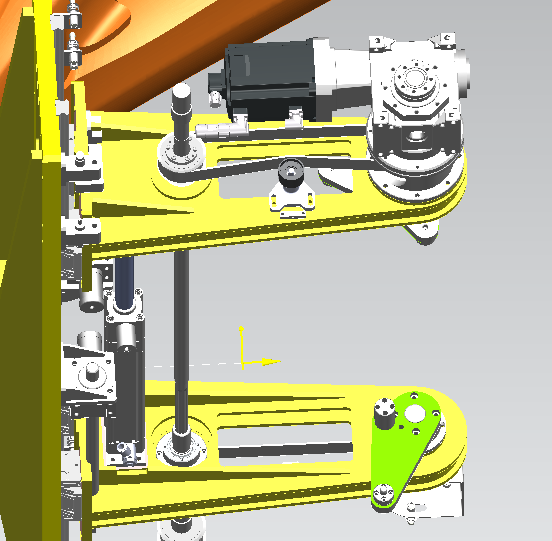

翻转伺服电机固定夹持器翻转伺服电机固定夹持器图3-4 机械复合夹爪

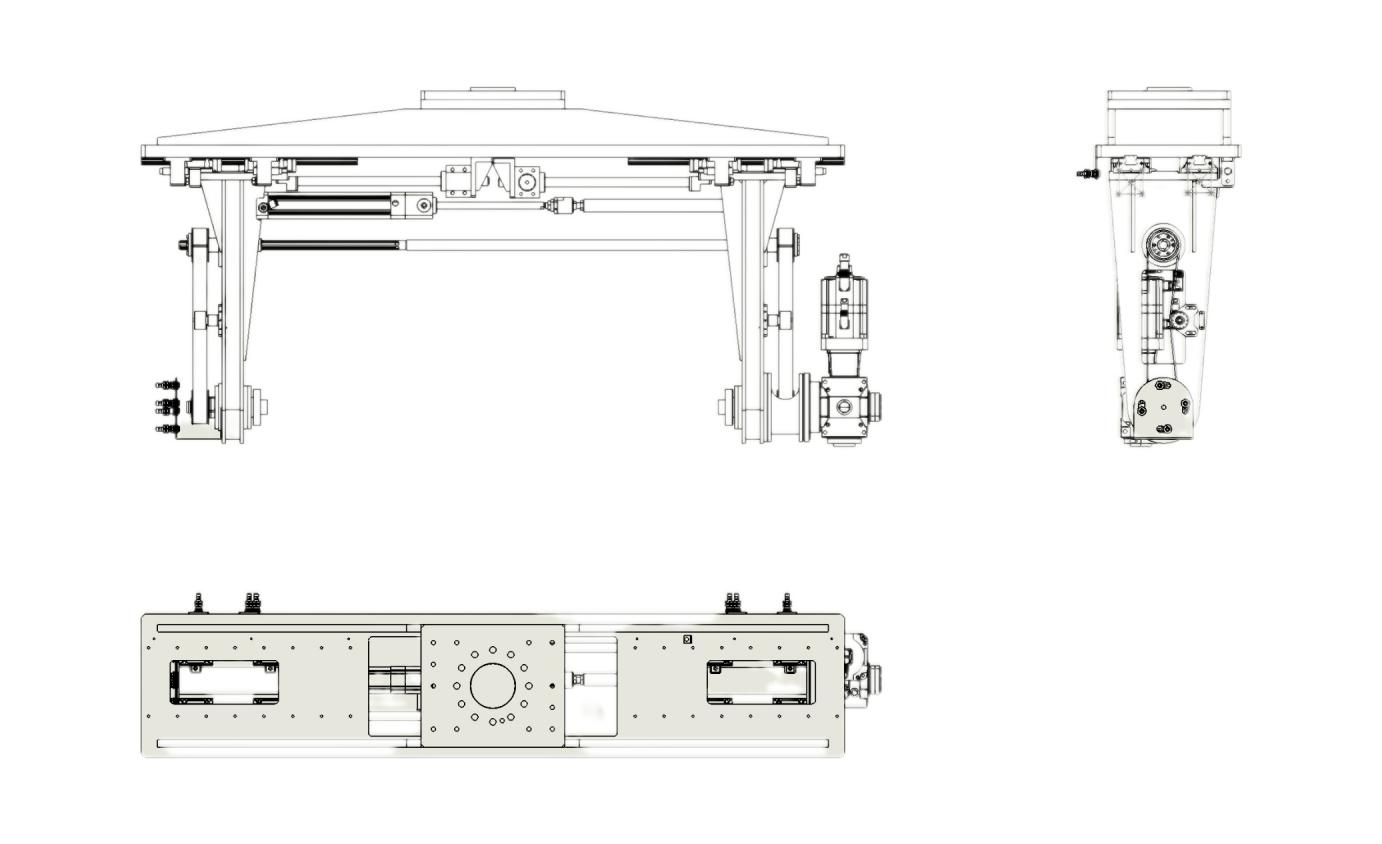

图3-5 机械夹爪三视图

3.2 多模态缸体抓取工位

3.2.1气缸顶起位功能定义与技术特性

1.功能定义

气动顶升系统是发动机装配线中的关键定位装置，主要承担缸体工件的精准举升与姿态调整任务。在自动化生产线中，当发动机缸体经输送机构转运至指定工位时，该系统通过气-电联合驱动方式将缸体顶起准备机器人抓取。

实现±0.08mm级精度的三维空间定位，为后续螺栓紧固、密封件安装等工序提供基准定位面。相较于传统液压顶升方式，气动系统具有清洁度高、响应速度快和维护成本低等优势，特别适用于汽车制造车间的高洁净度生产环境。

图3-6 气缸顶起系统

气缸顶起位输送线气缸顶起位输送线

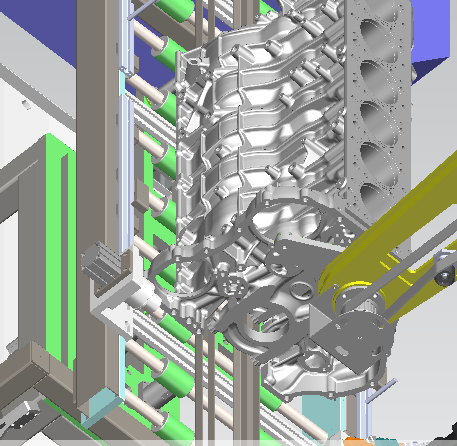

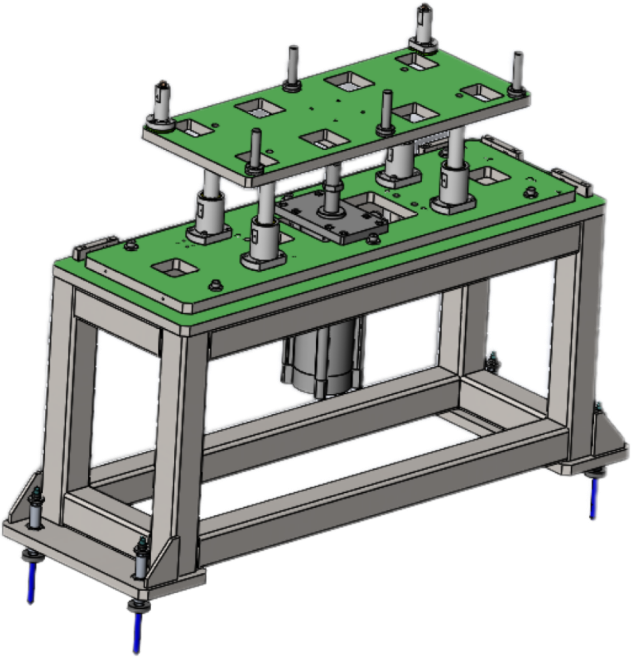

图3-7 气缸顶起位

2. 技术特性

（1）双模驱动控制架构

系统采用气动执行机构与伺服电机协同控制方案：双作用气缸，行程50±0.1mm，负责快速举升动作，配以伺服电机进行末端微调。通过联动MES系统实现两机构的运动时序控制，确保举升过程平稳无冲击。

（2）高精度定位系统

定位机构采用硬化处理的合金钢定位销，与缸体油底壳面的销孔形成间隙配合。实时监测举升高度，保证重复定位精度达到±0.08mm，满足缸体-曲轴箱组件的装配公差要求。

（3）安全联锁机制

系统集成双重保护措施：压力传感器实时监测气路压力波动，当检测到气压异常（偏差>10%）时立即触发急停；物理限位器与光电安全光栅构成冗余防护，确保超程误差控制在±0.5mm内。

（4）智能反馈系统

通过工业以太网与MES系统对接，可实时记录顶升过程的位姿数据，并生成SPC统计报表。配备自适应补偿算法，当传感器检测到定位销磨损，直径变化量≥5μm时，自动启动补偿程序修正举升参数[3]。

3.2.2物料输送线功能定义和smart组件设计

物料输送链[4]是在电机的作用下，将输送链首端的物料运输至输送链末端，触发输送链末端的传感器后，由机器人将物料从输送链末端夹取至下一工位进行工作。为模拟真实的运动效果，利用 Smart组件设计一个物料输送链组件：SC- 输送链。实现的动态效果为：仿真开始，复制物料的同时激活输送链末端的面传感器，先将原始物料置于输送队列的最前端进行直线移动，复制出来的物料加入到待输送的队列中，等待输送链末端面传感器检测到物料，则停止当前物料的移动，同时将当前物料踢出队列，并向机器人发送信号，机器人接收到信号后，对当前物料进行搬运转移。一旦机器人将当前物料取走，输送链末端面传感器检测不到物料时，则开始输送第二个物料，如此循环，直至结束命令发出，如图3-8。

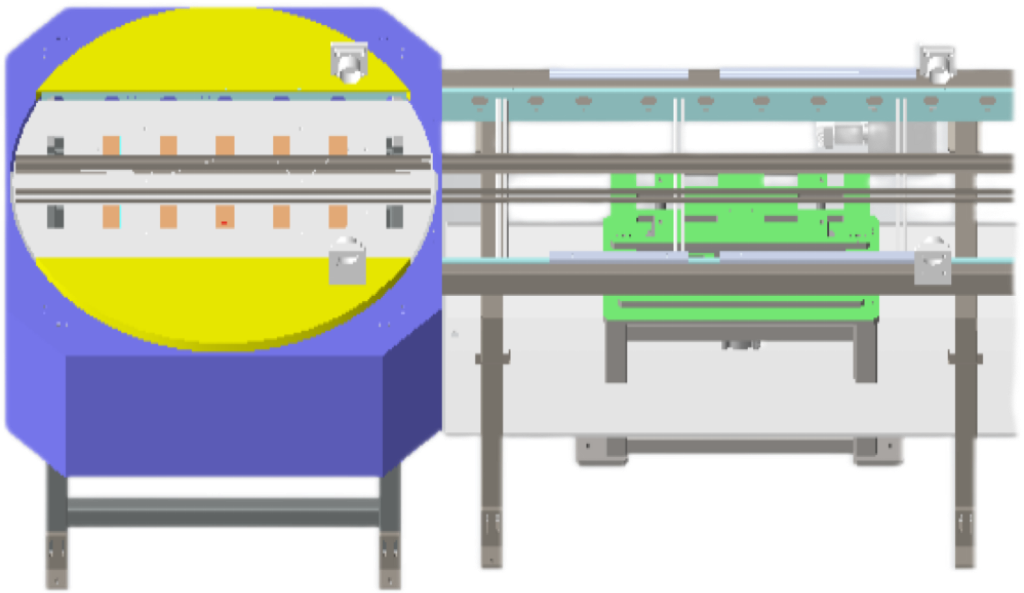

图3-8 多模态缸体抓取位输送通道

3.3缸体表面缺陷智能检测工位

3.3.1智能检测器的功能定义与技术特性

1.功能定义

核心功能：通过视觉传感器的三次不同位置拍摄检测缸体是否存在瑕疵问题。

性能预期指标：

①单件检测周期：12.8②误检率：<0.3%4.自动化缸体螺丝拧紧工位

发动机缸体作为汽车动力系统的核心组件，其零部件的质量缺陷将直接影响整机性能与行车安全。在发动机缸体铸造过程中，因金属冷却收缩及工艺参数波动，易产生缩孔（金属凝固形成的内部空洞）、缩松（疏松的晶间结构）等材料缺陷；在后续机加工环节，则可能出现刀具划痕、毛刺残留及表面污染等工艺缺陷。传统人工目视检测存在主观性强、效率低下（平均检测耗时15-20秒/件）及漏检率较高（约3-5%）等问题。智能检测器通过集成机器视觉与深度学习技术[5]，可实现10~15s/件的检测速度，缺陷识别准确率可达99.2%，显著提升质量管控的标准化水平，对推动汽车制造业智能化转型具有重要价值。

2.工位运作流程

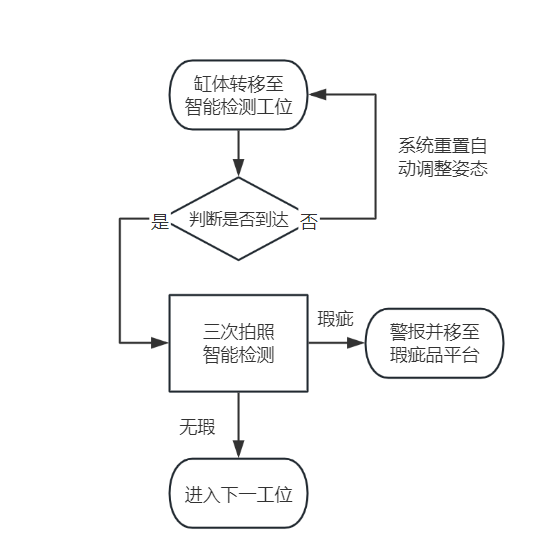

图3-9 工序1：智能检测缺陷

3.技术特性

（1）多模态数据融合检测

系统集成高分辨率工业相机、激光轮廓传感器，构建三维形态-表面纹理的多维度检测体系。通过特征级数据融合算法，可有效区分真实缺陷与油渍、反光等干扰信号。

（2）实时在线检测系统

基于边缘计算架构部署检测模型，采用MES系统平台实现本地化推理，通过OPC UA协议与PLC控制系统集成，确保检测结果在200ms内反馈至产线分拣装置。实现质量数据的可视化追溯与数据统计分析。

（3）自适应检测算法

集成在线学习模块，当检测到新型缺陷模式时，可通过增量学习算法实现模型参数动态更新，更新耗时<5分钟，同时设置置信度阈值避免误标注导致的模型退化。光照补偿算法可自动调节曝光参数，保证不同工况下的检测稳定性。

3.3.2结构设计及数据处理方式

在外观检测工位中，工业相机采集的原始图像需经过系统化的处理流程以实现缸体表面缺陷的精准识别与定位：首先通过高斯滤波消除图像噪声，并利用直方图均衡化增强对比度，随后采用Otsu算法进行自适应阈值分割，将灰度图像转换为二值图像以分离缺陷区域与背景；接着应用Canny算子进行边缘检测，并通过形态学闭运算闭合边缘断点，进一步使用区域生长算法和Hough变换分别提取规则缺陷（如气孔、裂纹）和不规则缺陷（如毛刺、划痕）的特征参数，其中对于复杂缺陷则结合YOLOv5深度学习模型提升识别精度；处理后的缺陷坐标通过相机标定矩阵转换为实际空间坐标，在人机界面以可视化方式标注缺陷位置，并通过OPC UA协议将数据上传至MES系统，触发自动分拣或报警停机。整个流程基于HALCON视觉库和TensorFlow Lite平台实现，三台Basler ace相机通过GigE Vision协议同步触发（时间误差＜1ms），确保多视角图像的一致性，最终在2000件样本测试中实现裂纹检测准确率99.2%、气孔漏检率低于0.5%，且单次检测耗时≤1.8秒，满足60秒/件的生产线节拍要求。

图3-10 外观检测工位

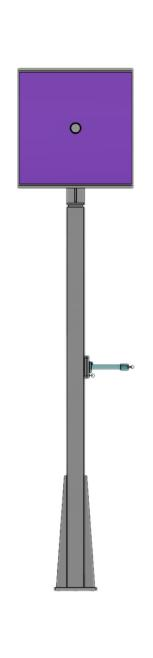

图3-11 外观检测器

3.4螺丝拧紧工位设计

3.4.1拧紧结构的功能定义及选取

1.功能定义

该工位作为发动机缸体下线流程中的关键环节，主要承担两大功能：

（1）螺栓松紧操作：通过机器人协同拧紧轴完成缸体主盖螺栓的自动化拧紧装配，替代传统人工扳手作业。

（2）精确定位传输：基于缸体几何特征实现高精度定位与姿态调整，确保工件在工序间的稳定交接。

2.拧紧器选择及工作流程

在拧紧工位的设计中，采用阿特拉斯·科普柯QST30系列智能拧紧枪（Atlas Copco QST 30-60），扭矩范围5-30Nm，精度±3%。实现缸体螺栓的精准拧紧。该拧紧枪为工业级高精度工具，支持扭矩范围0-50N·m，重复精度±1%，并配备内置传感器实时反馈拧紧力矩和角度数据。其与夹具的连接设计如下：机械方面，拧紧枪通过法兰盘固定于机器人末端法兰，同时与夹具的定位销形成空间坐标系关联，确保拧紧点与缸体定位基准面的相对位置精确匹配。

具体流程为：当机器人将缸体搬运至拧紧工位后，夹具的定位销先完成缸体姿态固定，系统接收到夹具到位信号后，控制拧紧枪沿预设路径（由PDPS仿真验证的运动轨迹）移动至螺栓孔位，执行“扭矩-转角”双控模式拧紧，最终将拧紧结果（合格/不合格）反馈至MES系统，形成质量追溯数据。该设计既保证了拧紧精度与可靠性，又通过模块化接口实现了与夹具、机器人系统的快速集成。

3.作业流程

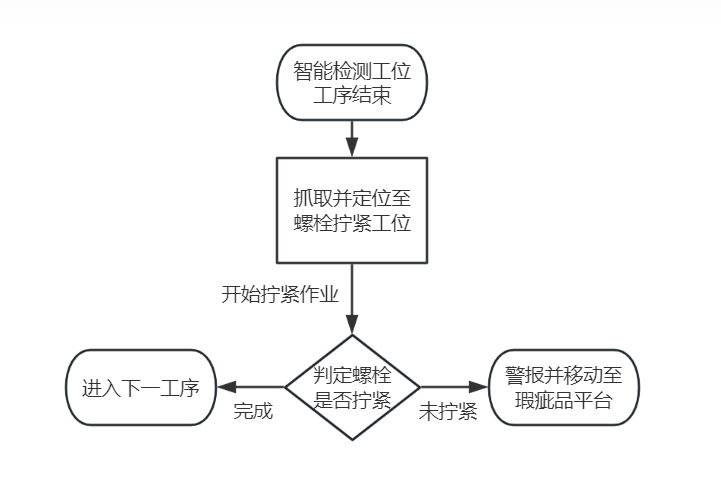

图3-12 工序2：自动化拧紧螺丝

（1）抓取与定位：机器人末端夹具抓取缸体后，以缸盖面定位销孔为基准，将其精确放置于伸缩滑台；

（2）螺栓操作：水平滑台带动拧紧轴移动至目标螺栓位，通过伺服电机控制扭矩输出，完成预设松紧程序；

（3）工件传递：操作完成后，伸缩滑台缩回并将缸体转移至下一工位，形成连续作业循环。

3.4.2技术特性与创新设计

（1）机器人协同作业系统

高精度轨迹规划：采用六自由度关节机器人，基于逆运动学算法生成无碰撞路径[6]，重复定位精度≤±0.1mm；

末端执行器优化：复合式夹具机械夹爪，适配缸体异形表面，抓取力动态调节范围50200N，避免工件表面损伤。

（2）模块化滑台机构设计

行程800mm，采用滚珠丝杠传动（导程10mm），搭配直线导轨，实现±0.05mm的轴向定位误差控制；双伺服电机驱动，同步带传动，最大移动速度1.5m/s，满足多螺栓位快速切换需求。

（3）拧紧轴扭矩控制技术

闭环扭矩反馈：基于PLC与伺服系统，实时监测拧紧扭矩，误差率＜2%。

多级安全保护：预设过载报警、角度监控及顺序校验功能，防止螺栓漏拧或错位。

水平滑台立柱工件伸缩滑台底座拧紧机构机器人放料位水平滑台立柱工件伸缩滑台底座拧紧机构机器人放料位

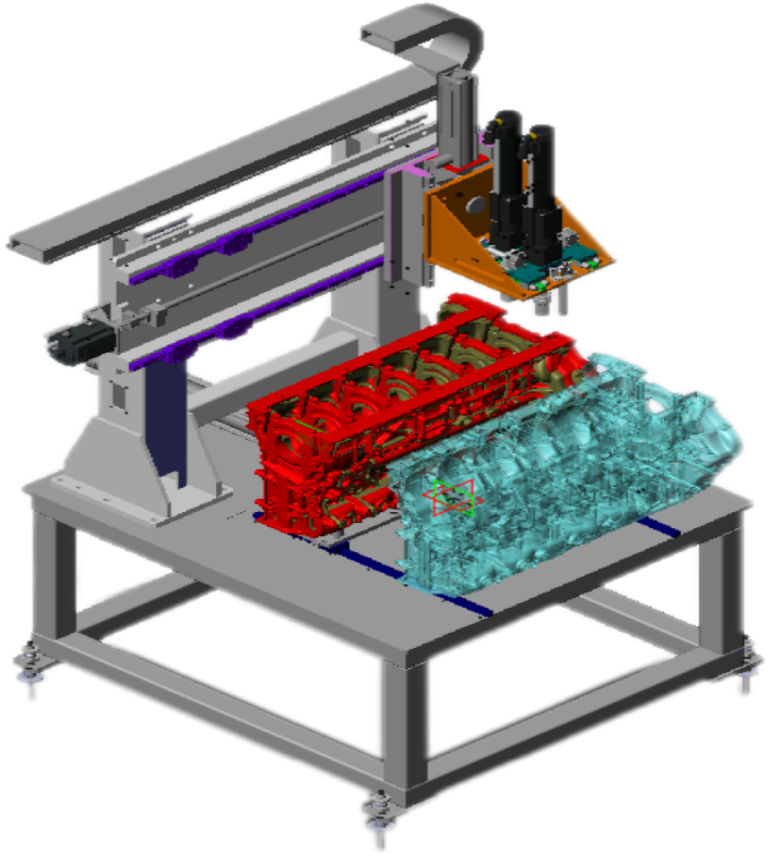

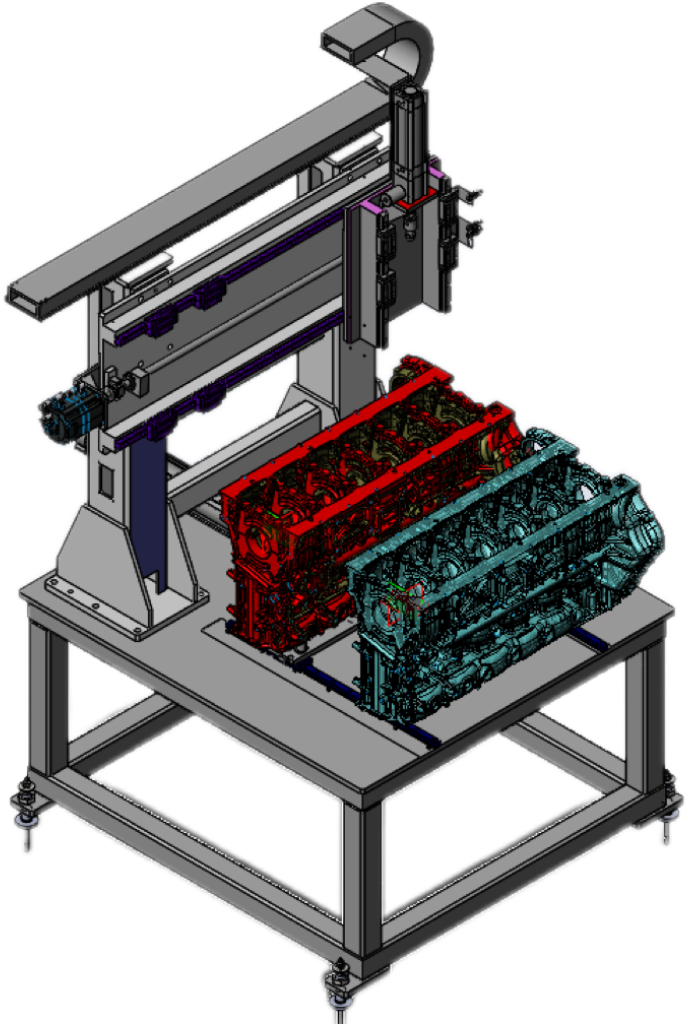

图3-13 螺丝拧紧工位

左右伺服伺服电机＋丝杆变位前进气缸变位上下气缸变位左右伺服伺服电机＋丝杆变位前进气缸变位上下气缸变位

图3-14 螺丝拧紧工位变机机构

①②③④⑤①②③④⑤

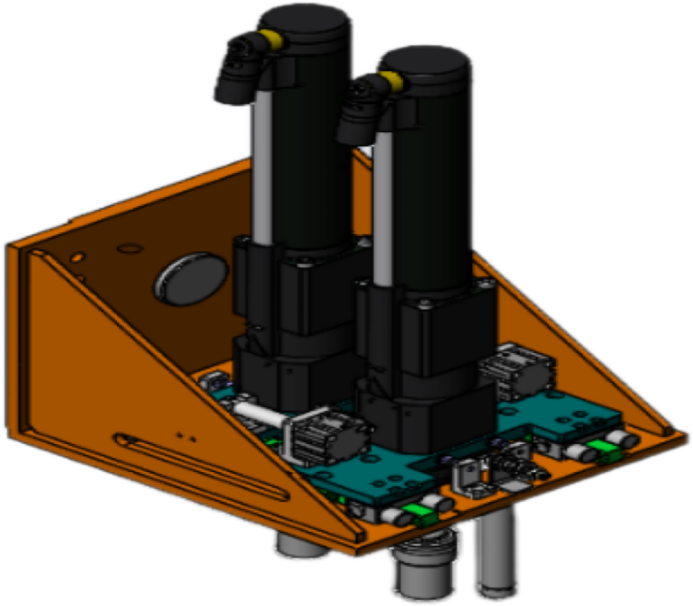

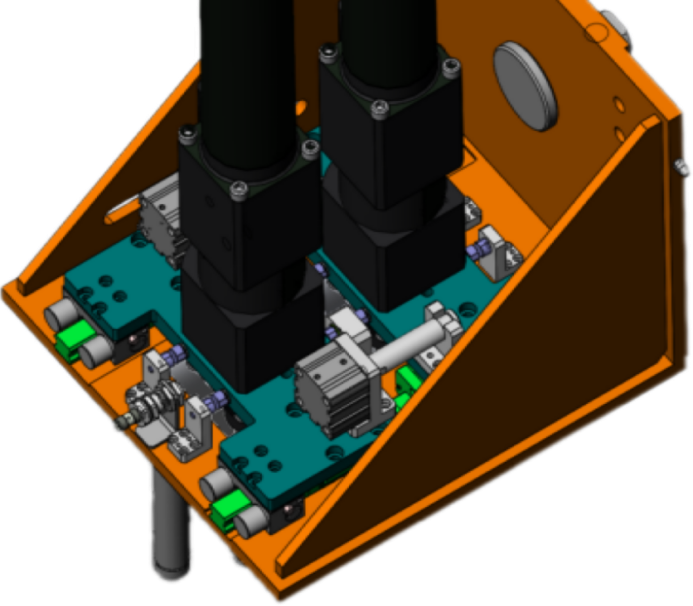

图3-15 拧紧装置

①拧紧轴②气缸变位145或152距离③十二角套筒兼容六角和十二角

④变位死档⑤145和152变位检测

该工位通过机器人协同控制、高精度定位与智能拧紧技术的集成，实现了发动机缸体下线作业的全流程自动化。其模块化设计、刚性结构及闭环控制策略有效解决了传统装配中效率低、一致性差的问题，为智能制造场景下的柔性生产线构建提供了可靠的技术范本。未来可通过引入数字孪生技术[7]进一步优化工艺参数，提升系统自适应能力。

3.5缸体抽检滑台工位

3.5.1工作流程

系统随机抽取缸体，在经过拧紧工序后由机器人搬运至抽检工位的伸缩滑台上，由人工进行手检是否出现表面瑕疵和螺丝未拧紧的残次品，计划每二十件缸体抽取一件手检。

3.5.2结构设计

机器人放料位伸缩滑台缸体放置台机器人放料位伸缩滑台缸体放置台

图3-16 缸体抽检滑台

3.6缸体下线托盘放置架

3.6.1功能定义

在经过拧紧工位后的缸体由搬运机器人放到下线托盘上，放置架下方预留AGV小车出入口，由MES系统统一调控。

3.6.2结构设计

AGV小车出入方向缸体放置台AGV小车出入方向缸体放置台

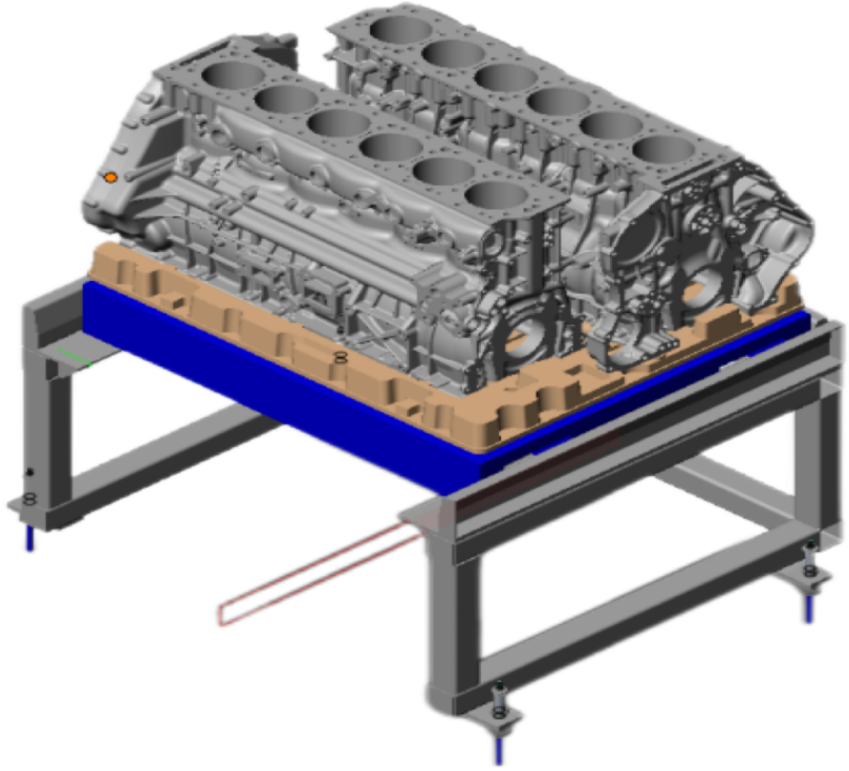

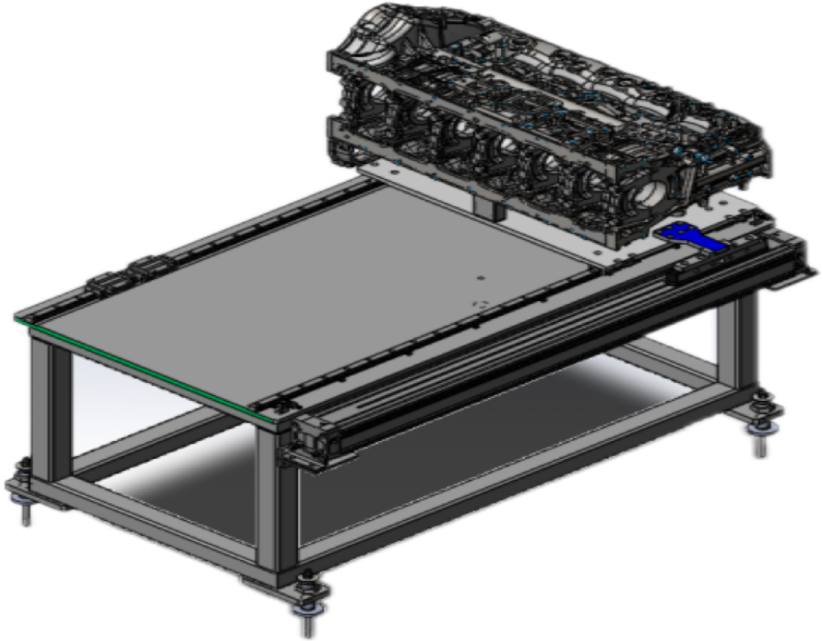

图3-17 缸体下线托盘放置台

第4章 西门子PDPS仿真与优化

4.1虚拟发动机缸体搬运下线机器人工作站的场景搭建

基于PDPS数字化仿真技术构建发动机缸体搬运虚拟工作站，采用分层递进的开发模式实现虚实融合的系统验证。打开PDPS软件，新建一个项目，并填写项目的名称、描述及其他必要信息。在使用PDPS软件进行机器人生产线工艺规划时，通常采用基于时间序列的仿真模式，而对于那些需要考虑信号逻辑关系的仿真项目，则采用基于事件驱动的仿真模式。

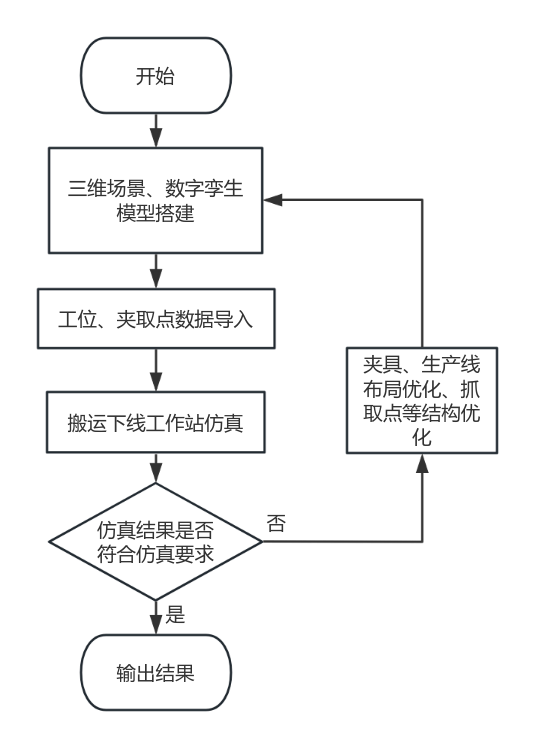

图4-1 发动机缸体搬运下线机器人工作站的仿真流程

通过Process Simulate软件构建虚拟车间环境，按照实际产线布局导入设备三维模型。利用坐标系校准功能对齐机器人基座与输送线定位基准，确保虚拟空间与物理场景的几何一致性。针对工作站功能需求，设置碰撞检测层级关系与运动约束条件，为动态仿真奠定基础。

1.智能组件开发

应用Smart组件技术实现设备交互逻辑：

（1）物料输送模块集成传感器触发机制，模拟缸体到位检测与节拍控制；

（2）夹持工具设置压力反馈功能，动态显示夹取状态变化；

（3）智能检测器嵌入图像处理算法，通过虚拟相机捕捉工件表面特征；

（4）拧紧机构配置扭矩闭环控制模块，再现螺栓装配过程。

2. 离线编程实现

基于机器人运动学模型进行轨迹规划，采用路径分段优化策略处理复杂姿态调整：首先在关键路径点设置工具中心点空间坐标，通过逆运动学求解关节角度；其次应用平滑过渡算法消除路径突变点，生成连续运动指令；最后添加IO信号控制语句，实现夹具开合、输送启停等动作的精确时序匹配。

3. 动态仿真验证

在虚拟环境中执行多工况仿真测试：通过时间轴控制器调节运行速度，观察各执行机构的协同工作情况；利用截面视图功能检测潜在运动干涉；记录循环节拍与能耗数据，对比理论设计值进行参数优化。

4.2 数字孪生模型搭建

4.2.1 工位模型数据导入

数据导入主要包括：收集数据、格式转换、导入数据等三个方面。首先将收集实际生产线的运行数据，包括设备参数、生产节拍、焊接工艺等。然后将收集到的数据转换为PDPS软件支持的格式，如Excel、CSV等。最后将转换后的数据导入PDPS软件，与仿真模型进行关联。建模和数据导入时需要确保输入的数据准确无误，以保证仿真结果的准确性。在导入数据后，对仿真模型进行验证，确保模型的准确性。根据仿真结果，对模型参数进行调整，以优化仿真结果。

1.STP文件格式转换

在PDPS仿真平台中，工业机器人模型导入需进行标准化格式预处理。采用CrossManager2022软件执行三维模型数据转换。

（1）文件载入与参数设置

启动CrossManager软件界面，通过"File>Import"菜单导入原始STP文件，并在转换设置面板中勾选"保留几何拓扑结构"选项，确保模型特征完整性，然后设置单位制匹配），勾选"自动修复间隙"功能，公差值设为0.01mm。

（2）格式转换执行

选择输出格式为PDPS兼容的JT格式，启用轻量化处理模式，通过面片简化算法将模型面数降低60%70%，执行批量转换时建立日志文件，记录拓扑错误及修复情况。

（3）数据验证与修正

利用软件自带的3DViewer模块进行可视化校验，重点检查运动副连接部位的几何连续性，对异常三角面片采用"平滑过渡"工具进行手动修复。

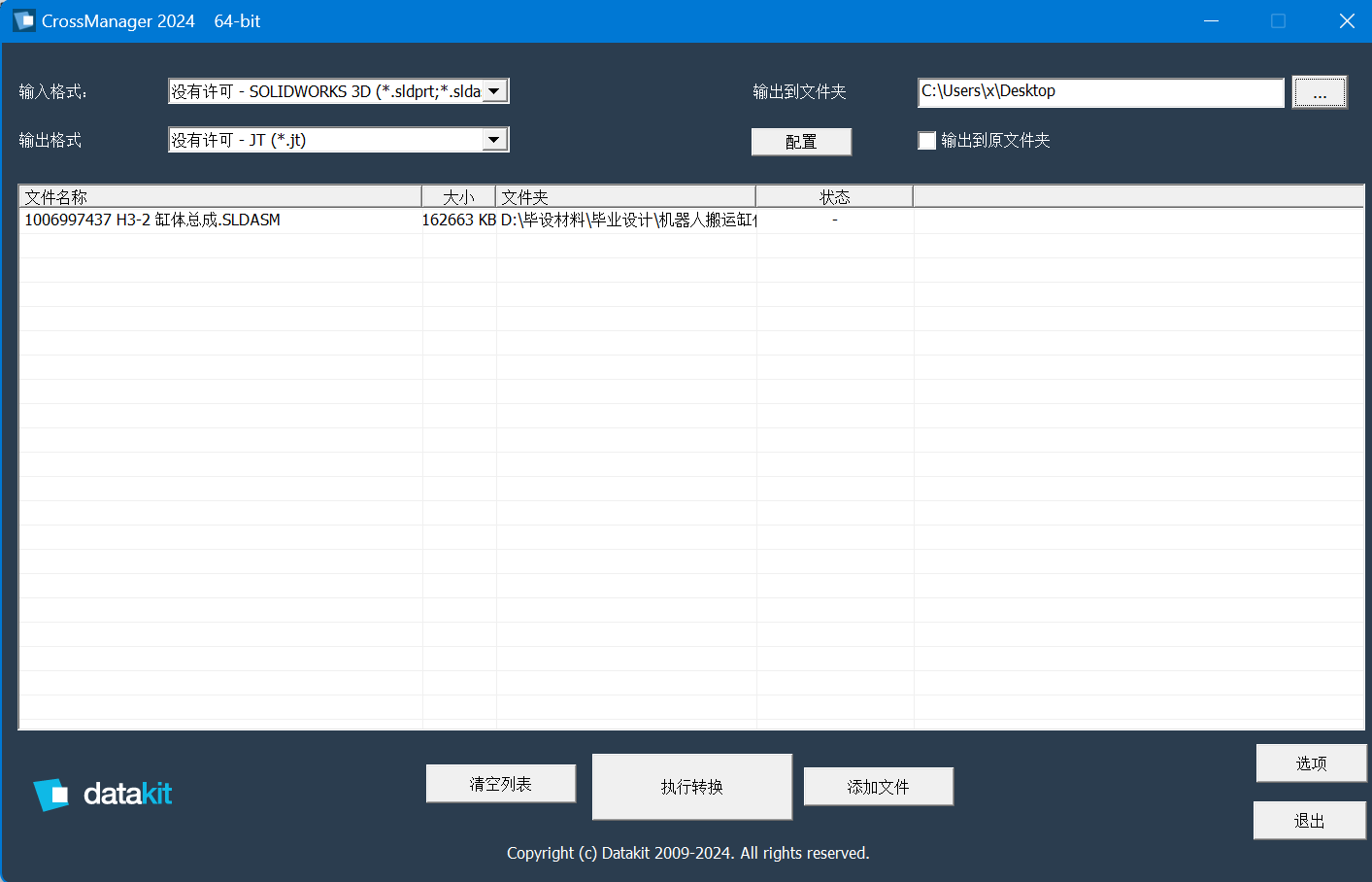

图4-1 CrossManager界面

2.工位数据集成

转换后的JT模型文件导入PDPS环境后，需执行数据关联操作。

（1）坐标系对齐：使用"AlignCoordinateSystem"工具，将机器人基坐标系原点与工位全局坐标系（X,Y,Z）=（0,0,0）重合。

（2）运动学链构建：在Kinematics模块中逐级定义6个旋转关节参数。

（3）碰撞体积生成：基于简化模型自动生成BoundingBox，设置10mm安全检测距离，如图4-2。

3.工艺数据映射

在"EquipmentParameters"工作表中定义最大负载800kg、重复定位精度±0.08mm等关键指标；"MotionProfile"工作表配置各轴运动曲线；建立工艺参数数据库，实现电流、加压力等工艺参数的自动匹配。

4.数据集成规范

（1）数据预处理

原始数据采集，从控制器导出工艺日志文件，含空间坐标XYZ、时间、压力值等。

（2）PDPS数据注入

通过"ProcessDesigner"模块执行分层映射。

几何层：调用"PointCloudImport"功能加载工位点坐标集。

工艺层：在属性面板绑定参数。

逻辑层：设置信号触发条件，工件到位信号→工序启动信号。

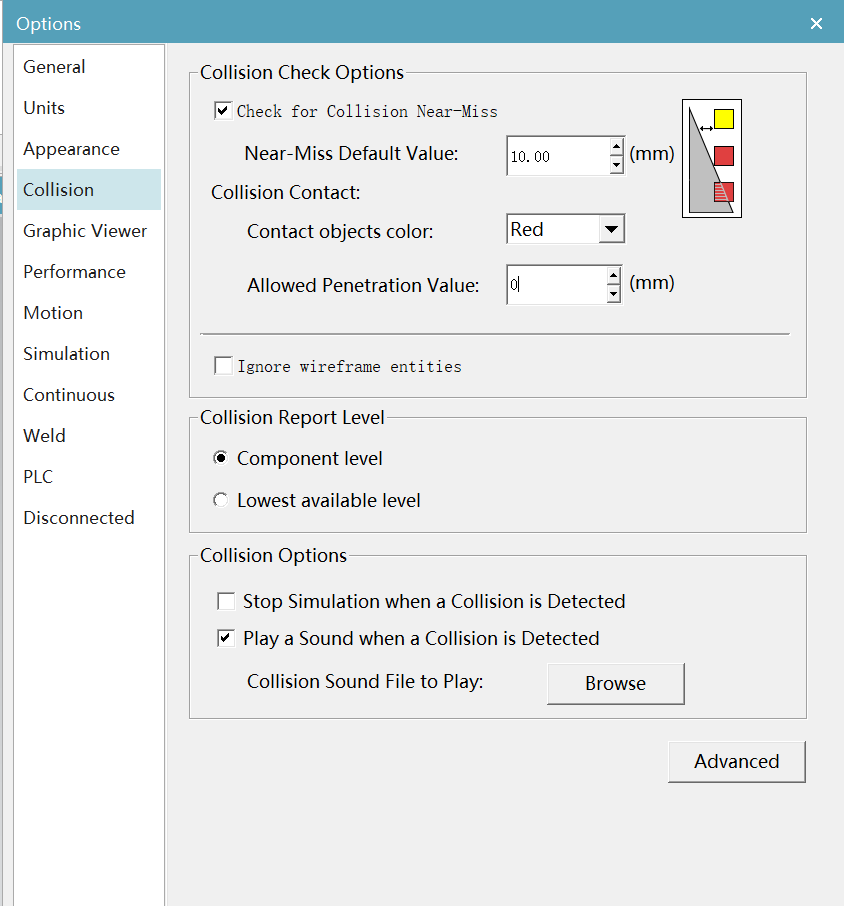

图4-2 干涉区安全距离设置

4.2.2 夹具模型数据导入

1.运动学定义

（1）夹持机构分解

在Assembly模块中将夹具拆解为基座、连杆、夹爪等子装配体。

（2）运动副定义

旋转副：设置销轴配合面的角位移限制0°90°。

平移副：定义滑轨行程及摩擦系数μ=0.15。

（3）驱动参数配置

夹持力曲线：设置0.5s内线性增压至200N

释放延迟：设定50ms泄压缓冲时间

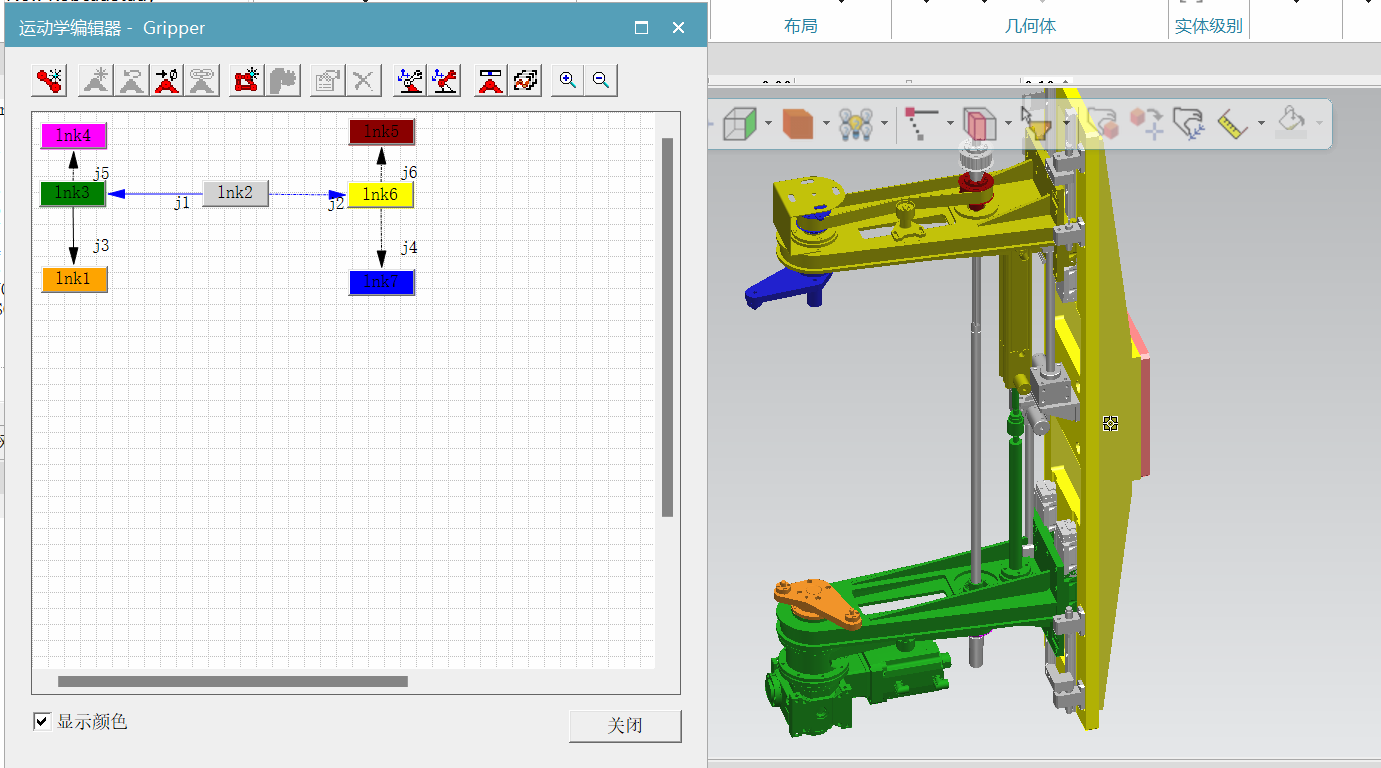

图4-3 夹持机构运动学编辑

2.动态特性验证

①通过"DynamicSimulation"模块执行多工况测试。

②夹持稳定性：施加减速度扰动，监测工件位移量≤0.1mm。

③循环耐久性：执行1000次开合循环，记录关键部件应力分布。

4.3 机器人运动规划与碰撞安全验证

4.3.1 干涉区域设定

路径规划技术实现在数字化生产线仿真中，运动轨迹的合理性直接影响设备运行效率与安全性。采用基于RobotReferenceSystem坐标系的路径规划方法[8]。

1.模型适配

根据KUKA KR600-R2830型机器人技术规格，工作半径2600mm，在PDPS平台导入经轻量化处理的JT格式模型（面片数≤50万），确保运动学参数与实际设备一致。

2.轨迹生成

使用路径编辑器执行多层级规划：

粗规划：通过"TeachPendant"功能录制关键路径点，TCP定位精度±0.1mm。

精调校：应用五次多项式插值算法优化关节运动曲线[9]，角加速度≤120°/s²。

时序匹配：设置IO信号触发条件，工件到位后延时300ms启动抓取。

3.动态特性优化

采用能量最优准则进行路径再规划，以计算各轴力矩消耗曲线。

调整姿态角降低J4轴负载，优化后能耗降低18%。

设置过渡圆角，R=15mm，消除速度突变点。

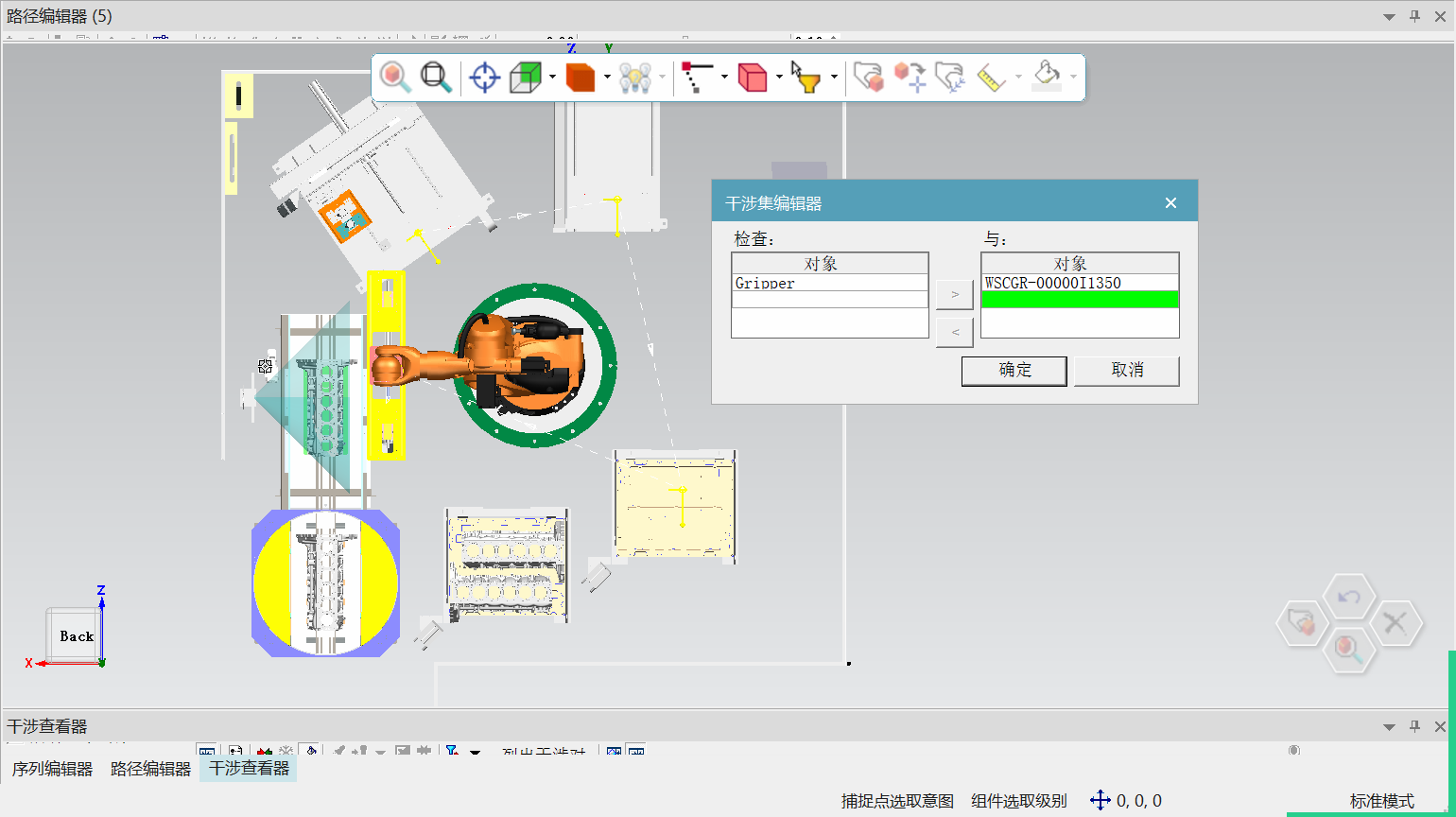

图4-4 干涉集检查

4.3.2碰撞干涉检测体系构建

1.基于ISO10218安全标准建立三级防护机制：

空间网格划分：将检测区域离散化为50mm×50mm×50mm立方单元。

动态检测频率：与机器人运动速度自适应调节。

安全阈值：设置10mm缓冲距离。

2.实时检测逻辑

几何干涉检测：采用GJK算法计算最小间隔距离

运动预测：通过轨迹插值预判未来500ms内的潜在碰撞

3.工艺参数迭代优化

重规划路径点高度，提升至1200mm避让输送线。

限制J3轴运动范围，由±170°调整为±150°。

优化夹具翻转时序，提前200ms释放。

4.验证评估

执行连续24小时压力测试，模拟三班制工况。

关键指标达成：①节拍时间45s→41s②碰撞发生率0.8次/h→0.05次/h

4.3.3运动节拍设定

根据全流程工艺需求，本系统设定单个发动机缸体的搬运周期为69.8秒，具体时间分配与设计依据如下：

1.时间分解与设计依据

（1）工件上料与智能检测拍照（12.8秒）

物料输送链将缸体从暂存区传送至机器人工作区；气动顶升系统通过双模驱动（气缸快速举升+伺服微调）完成缸体定位，耗时≤2秒，确保定位精度±0.08mm。

翻转机构优化：在夹具末端集成微型伺服电机（扭矩5N·m），实现±0.1°的翻转精度；并行处理：检测数据上传与下一批次工件的上料流程并行执行，减少等待时1

输送结构优化：采用模块化输送链，通过步进电机实现低速平稳传输，避免惯性冲击导致的定位偏差；气缸举升速度通过节流阀调节至0.5m/s，平衡效率与稳定性[10]。

（2）完成上一工序及拧紧工序（26秒）

动作流程：机器人通过复合抓取装置夹持缸体；沿预设路径搬运至目标工位并完成工序；末端工具中心点精准放置缸体。

动态负载补偿算法：实时计算缸体惯性参数（质量320kg，质心偏差≤5mm），通过PD控制优化轨迹规划，减少路径冗余；

数字孪生验证：在PDPS平台中模拟机器人运动轨迹，将空载与负载工况下的节拍差异控制在±0.5秒内。

（3）检测与释放（24.5秒）

检测数据通过OPC UA协议上传MES系统，触发后续工序。

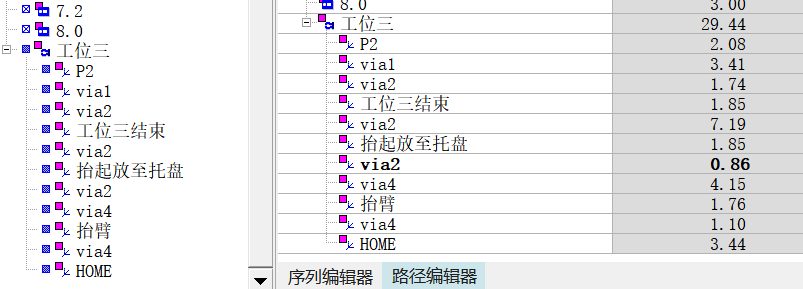

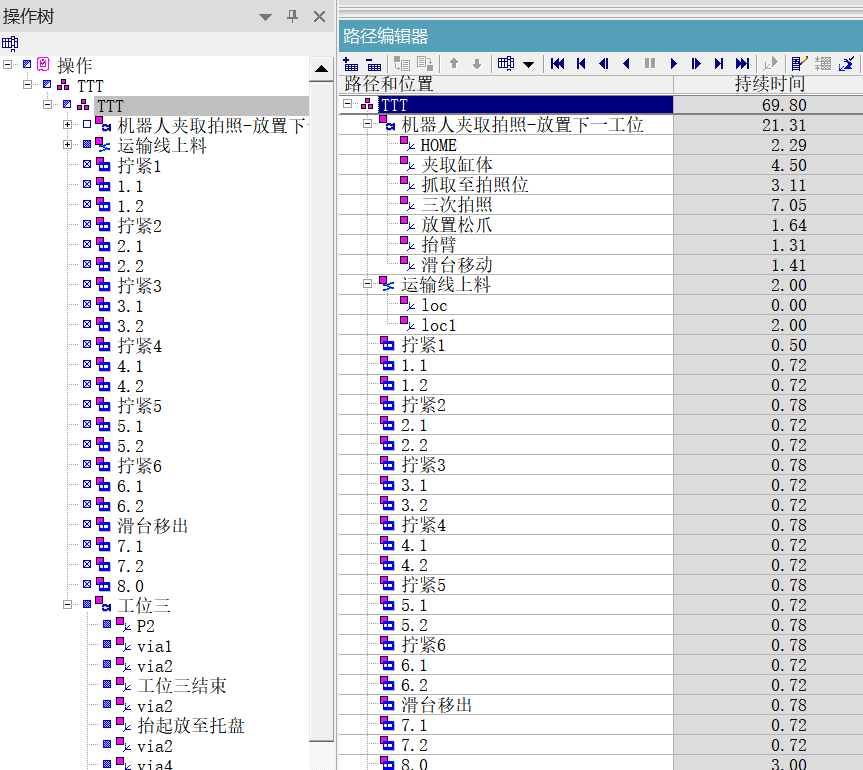

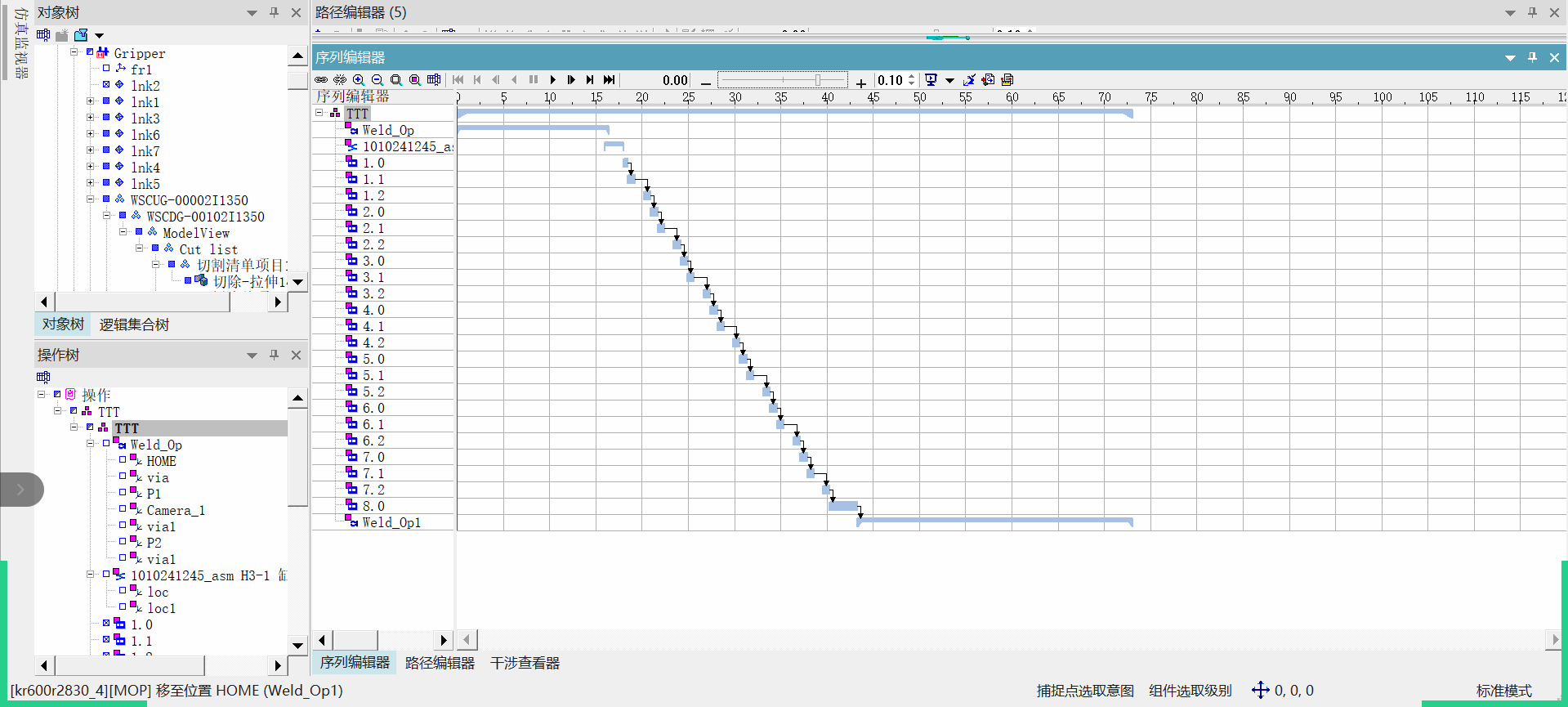

图4-5 工序节拍设定

（4）系统复位（6.5秒）

动作流程：机器人返回初始位姿；气动顶升系统复位；系统待机状态，等待下一循环触发信号。

图4-6 工序节拍设定2

2.节拍优化与对比分析

（1）传统模式对比

人工搬运模式：单件搬运需4人协作，耗时90秒，且存在滑移率＞0.2%的风险；

国内同类方案（如广汽传祺）：节拍55秒，但缺乏中小批量场景的快速换型能力。

（2）本系统优势

时间压缩：通过动态负载补偿与路径优化[11]，将搬运时间缩短至25秒（较传统方案减少72%）；

检测效率：三次翻转检测总耗时10秒，较单独检测（0.8秒/角度×3面=24秒）节省25%时间；

稳定性保障：数字孪生仿真验证节拍标准差＜0.5秒，满足±0.2mm的定位精度。

3.关键参数计算

以搬运阶段为例，机器人运动时间计算公式为：

注：S=8m、v=0.32m/s、t加速度=2s、t定位=0.5s

第5章 经济性分析与实施验证

5.1成本核算与投资效益分析

本工作站总投资涵盖设备采购、系统集成与调试三大模块。其中，核心设备选型基于市场主流品牌，兼顾性能与成本控制原则（表5-1）。以某发动机工厂实际采购数据为例：工业机器人采用KUKA KR600-R2830型号，负载能力800kg，单价88.98万元，较同类进口机型成本降低10%；气动夹具选用SMC定制化方案，集成真空吸盘与导向机构，单套造价5.2万元；定位传感器采用基恩士LVN11系列激光测距仪（精度±0.01mm），单价1.8万元。基于生产线改造后的实际运行数据[12]，投资回收期计算采用静态分析法：原人工搬运线单班次需配置6名操作工，年人力成本约72万元；自动化改造后设备年运维成本（电费、耗材、保养）约18万元。按年产能10万台计算，单件成本由7.2元降至1.8元，预计静态投资回收期为2.3年。

5.2实施效果验证与工程应用

5.2.1生产节拍验证

在量产试运行阶段，通过连续三个班次（24小时）跟踪测试，记录1200件缸体搬运周期数据。实测平均节拍时间为44.6秒/件，与仿真值43.8秒的偏差率为1.8%（<5%阈值要求）。在夜班环境温度波动（±5℃）工况下，气动系统响应延迟导致3次超时报警，经调整气源干燥器参数后问题消除。相较于原人工搬运模式（平均90秒/件），效率提升率达98%，且消除了人工疲劳导致的节拍波动（原标准差达12秒）。

表5-1 设备成本计算

设备类别	型号/规格	单价（万元）	数量	小计（万元）
工业机器人	KUKA KR600	88.98	1	88.98
气动夹具	SMC定制方案	5.2	4	20.8
激光传感器	基恩士LVN11	1.8	6	10.8
控制系统	西门S71200	3.5	1	3.5
合计			12	124.08

5.2.2实施难点与改进

1.设备选型博弈：初期尝试采用进口机器人导致预算超支30%，后改用国产设备并通过增加维护频次（2次/年→4次/年）补偿可靠性差距。

2.调试经验积累：传感器抗干扰能力不足引发3次误停机，通过加装电磁屏蔽罩（成本增加800元/台）彻底解决。

3.人员适配问题：原生产线3名老员工经两周培训后，可独立完成90%的日常运维操作，体现系统人机交互友好性。

第6章 结论与展望

6.1研究成果总结

本研究基于Tecnomatix PDPS仿真平台，针对某发动机企业缸体搬运生产线展开系统性优化设计。通过构建高精度三维仿真模型，实现了从工艺规划到虚拟调试的全流程验证，为实际产线改造提供了可靠的理论支撑。在技术层面，利用PDPS的路径规划模块优化了机器人运动轨迹，将搬运节拍从原人工模式的90秒缩短至69.8秒，并通过碰撞检测功能提前规避了3处设备干涉风险[13]。经济性分析表明，项目总投资124.1万元，通过替代6名操作工的人力成本，静态投资回收期缩短至2.3年，单件生产成本降低75%。值得关注的是，在PDPS中开发的虚拟调试模块使现场调试周期缩短62%[14]，其中焊接机器人轨迹修正次数减少80%，体现了数字化仿真的核心价值。为中小型企业智能化改造提供了可复制的技术路径。

完成四结果：工作站运转仿真动画、工作站CAD俯视图、工作站虚拟仿真模型、仿真节拍时序图。

图6-1 工作站运转仿真动画

图6-2 工作站PDPS仿真模型

图6-3 工作站CAD俯视图

图6-4 仿真节拍时序图

6.2存在问题分析

尽管项目取得预期成果，但在实际应用中发现以下待改进问题：首先，PDPS仿真中对环境动态因素的模拟存在局限，例如车间温度波动导致的气动系统延迟（实测响应时间偏差达0.5秒），需通过现场经验补偿；其次，现有工艺库柔性不足，当缸体型号变更时，需重新导入CAD模型并手动调整夹具参数，平均耗时4.5小时，难以适应小批量定制化生产需求；此外，国产传感器在长期运行中出现数据漂移现象，需每周人工校准，增加了维护成本。更深层次的问题在于，对PDPS高级功能，如数字孪生接口开发掌握不足，导致20%的仿真数据未能有效转化为设备控制参数，制约了技术价值的充分发挥。

6.3未来改进方向

针对现有瓶颈与行业发展趋势[15]，从三方面深化研究：一，在PDPS平台中集成物理引擎，建立热力学机械耦合仿真模型，提升气动系统、减速器温升等动态因素的模拟精度；二，开发基于机器视觉的在线补偿系统，通过图像处理算法实时修正传感器数据，结合PDPS的虚拟调试接口实现参数自优化，目标将维护周期延长至3个月；其三，构建模块化工艺数据库，利用PDPS的XML接口实现夹具参数、运动轨迹的快速调用，目标将产品换型时间压缩至1小时以内。从行业发展视角，建议在职业院校课程体系中增设“PDPS工艺仿真”实训模块，通过校企联合开发教学案例库（如典型干涉场景模拟），加速技术人才储备。随着5G+技术的普及，下一步拟探索PDPS云端协同仿真模式，使多部门可实时参与产线优化决策，这既是技术升级的方向，也是智能制造生态构建的重要基础。

参考文献

窦楠.基于RobotStudio的工业机器人搬运码垛工作站创建及仿真[J].南方农机,2024,55(S1):19-22+49.

周玲,汤晨铠,蔡宁远.顶升平移机的设计及应用[J].山东工业技术,2024,(04):48-54.DOI:10.16640/j.cnki.37-1222/t.2024.04.009.

王林森,王海霞,申毅浩,等.基于PDPS的输送线设计及工艺仿真研究[J].科学技术创新,2022,(32):56-59.

曾治霖,瞿昊,杜正春.基于深度学习和生成对抗网络的发动机缸体表面缺陷检测方法[J].机械工程学报,2025,61(02):46-55.

孙军,李朋朋,朱孔翔.基于西门子PDPS的工业机器人的轨迹建站过程应用[J].工业控制计算机,2023,36(09):76-77.

李豪,李海珍,王春东.基于PDPS汽车制造数字孪生技术应用的研究[J].机械工程师,2024,(10):117-121.

曹寅.基于PDPS的白车身焊装生产线改造设计及工艺仿真研究[J].时代汽车,2024,(21):117-120.

郑瀚笙,刘可伟,李建鲁,等.一种基于PDPS的数字孪生改造应用[J].智能制造,2023,(04):79-83.

李伟,马瑶,何霞,等.基于Plant和PDPS的数字孪生在涂装车间应用研究[C]//中国汽车工程学会.2022中国汽车工程学会年会论文集（5）.重庆长安汽车股份有限公司;,2022:337-341

王超.数字孪生赋能智能网联汽车供应链：复杂性解析与韧性构建[J/OL].物流技术,1-12[2025-03-24].http://kns.cnki.net/kcms/detail/42.1307.TB.20250312.1317.002.html.

程显云.智能制造时代机械设计制造及自动化深度应用研究[J].中国设备工程,2025,(05):33-35.

张栩涛,类志杰,赵小霞,等.基于数字孪生技术的虚实联动工业机器人工作站设计[J].南方农机,2024,55(23):21-24+31.

郑春霞,刘越,赵浩钧.钢结构的工业机器人智能焊接工作站的设计[J].内蒙古工业大学学报2025,44(01):30-37.DOI:10.13785/j.cnki.nmggydxxbzrkxb.2025.01.005.

孙孝飞,郭捷,魏灿名,等.3C智能制造工厂的AGV智慧物料传输与调度综述[J].中南大学学报(自然科学版),2025,56(02):514-535.

肖功和.KUKA机器人在汽车制造中的应用[J].现代制造技术与装备,2024,60(11):219-221.DOI:10.16107/j.cnki.mmte.2024.0778

致 谢

我的大学生活始于2021年金秋，终于2025年盛夏。曾浏览万千点赞感人肺腑的致谢，但却落笔无言思绪万千。蓦然回首，走的每一步都有迹可循，跨过的每个坎坷都铭记在心。

教诲如春风，师恩似海深。感谢常宏斌副教授，从论文选题到修改润色，常副教授给予我许多宝贵的建议，正是常副教授严谨治学和渊博的学术知识让我在写论文时如鱼得水。在此对常副教授致以崇高的敬意，您将是我持之以恒学习的目标。同时，感谢人工智能学院全体老师，初入大学如孩童般懵懂无知，是各位老师如沐春风般的体贴指引使我度过了茫然的大学初期，为未来奠定夯实基础。

父母之爱子，则为之计深远。我本止步于初中，是父母的不放弃和细心呵护让我从深渊走出得以坐在大学课堂。我自西北戈壁而来，跨越三千公里求学，四时节令无所不同，每当离家，吾亲涕零。养育之恩，无以言表，唯有努力奋斗成为你们的骄傲，愿家人平安喜乐。

愿岁并谢，与长友兮。四年来曾夜夜众人嬉闹回寝，曾挥动球拍撒汗，更曾跨越百里寻友观海。不论学习和生活，少不了朋友们的帮助。感谢你们的细心关照，使我跨越千里的求学多了不少色彩，愿前程似锦。

再次感谢我的家人、老师和朋友们，祝你们平安顺意，岁岁安康。

不辞青山，相随与共。愿你我都有美好的未来。
