🔥 内容介绍

一、研究背景

1. 直流电机转速控制系统基础与应用场景

直流电机（有刷 / 无刷直流电机）具备调速范围宽、响应快、转矩特性好、结构成熟的特点，广泛应用于工业生产线、机器人伺服、AGV 小车、无人机云台、数控机床、电动汽车、精密输送设备等高精度调速场合；核心控制目标：转速精准跟踪给定指令、抑制负载扰动、保持稳态误差小、动态响应快、抗干扰能力强、保证系统稳定。

• 经典基础控制架构：传统 PID 闭环转速控制，采用转速传感器（编码器、霍尔传感器）采集实际转速，与参考转速做误差闭环调节。

• 核心固有问题：时滞（延迟）现象

（1）时滞产生来源

1. 物理 / 执行器时滞

   ：电机电枢回路电磁惯性、机电惯性、机械传动间隙 / 弹性形变、齿轮 / 联轴器传动滞后、PWM 功率变换环节延迟、逆变器 / 驱动电路响应延迟

2. 传感与信号时滞

   ：编码器采样周期、信号滤波延迟、AD 采样转换延迟、总线 / 通讯传输延迟（如 CAN 总线、RS485、以太网数据传输延迟）

3. 计算时滞

   ：嵌入式控制器离散采样、算法运算、数据处理带来的数字控制延迟

4. 外部扰动时滞

   ：负载突变、摩擦非线性、参数摄动带来的等效滞后效应

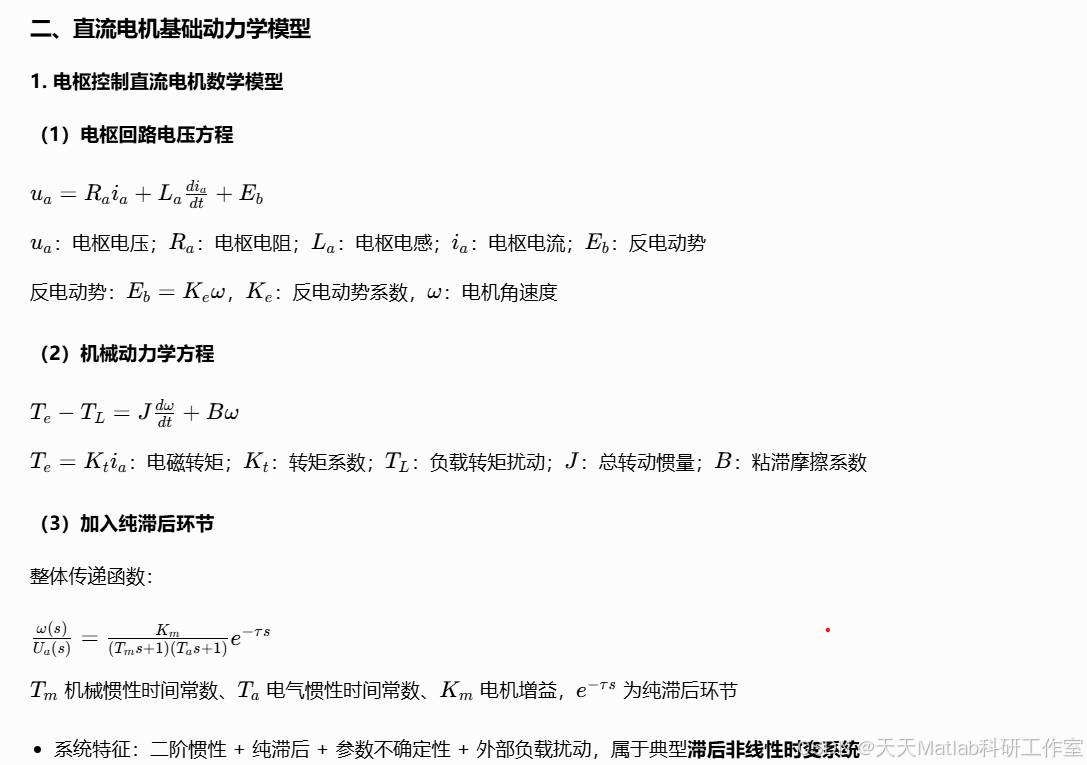

数学表达：含纯滞后的一阶 / 二阶模型

（2）时滞带来的负面影响

• 闭环相位滞后：时滞引入额外负相位偏移，降低系统相位裕度，容易引发持续震荡、超调变大、稳态静差增大、动态响应变慢，严重时闭环失稳发散

• 参数鲁棒性变差：电机参数随温升老化变化（电阻、电感、转动惯量改变），加上时滞不确定性，固定参数 PID 很难兼顾稳态精度和动态稳定性

• 扰动抑制能力下降：负载突变、摩擦扰动的补偿存在滞后，转速波动明显，无法满足高精度伺服场合

• 传统 PID 局限：单纯调参只能做折中，无法从机理上补偿滞后相位；增大增益易振荡，减小增益则响应慢、稳态误差大

（3）研究价值

• 高精度伺服系统对转速稳态精度、跟踪精度、抗扰性能要求越来越高；长时滞 / 变时滞工况下常规控制器性能急剧劣化

• 引入时滞补偿控制算法，提前抵消纯滞后环节带来的相位延迟，在保证闭环稳定性前提下提升转速跟踪精度、抗扰能力与动态性能，兼顾实时算力约束，适配单片机 / DSP 嵌入式电机控制系统

2. 经典时滞补偿方法发展背景

• 1957 年 Smith 预估器（Smith Predictor）：最早经典纯滞后补偿方案，核心是构造模型通道抵消 e−τs 延迟环节；但缺点是高度依赖精确数学模型，模型失配时补偿效果显著变差、鲁棒性不足，不适用于参数时变、变时滞直流电机系统

• 后续改进方案：改进 Smith 预估器、内模控制 IMC、时滞观测器（DOB 扰动观测器、滞后观测器）、模型预测控制 MPC、滑模时滞补偿、自适应时滞补偿、模糊 / 神经网络时滞补偿、重复控制、Astrom 预估器等

• 核心研究方向：固定时滞补偿 + 时变 / 不确定时滞自适应补偿，适配直流电机非线性、参数摄动、负载扰动并存的调速系统

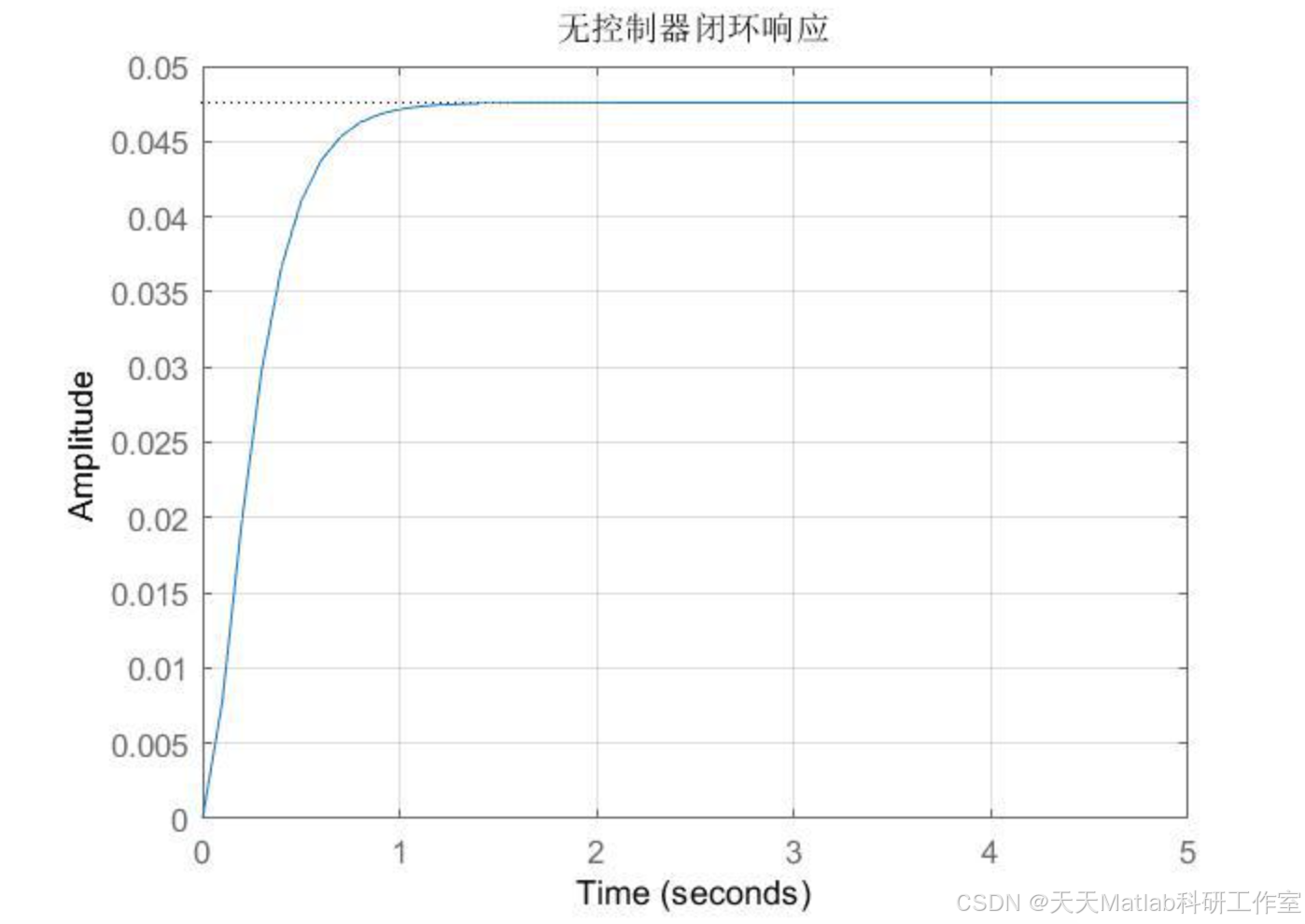

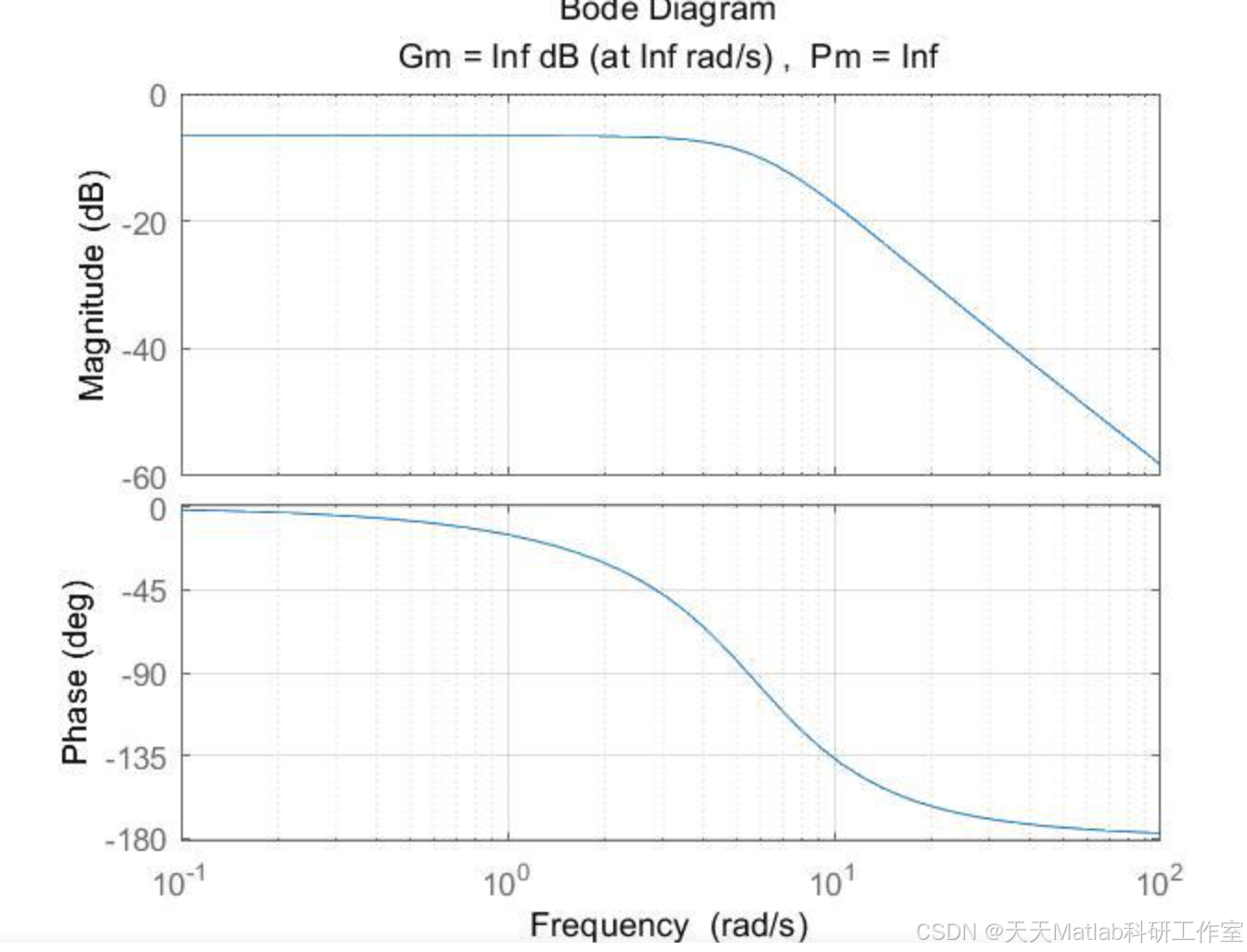

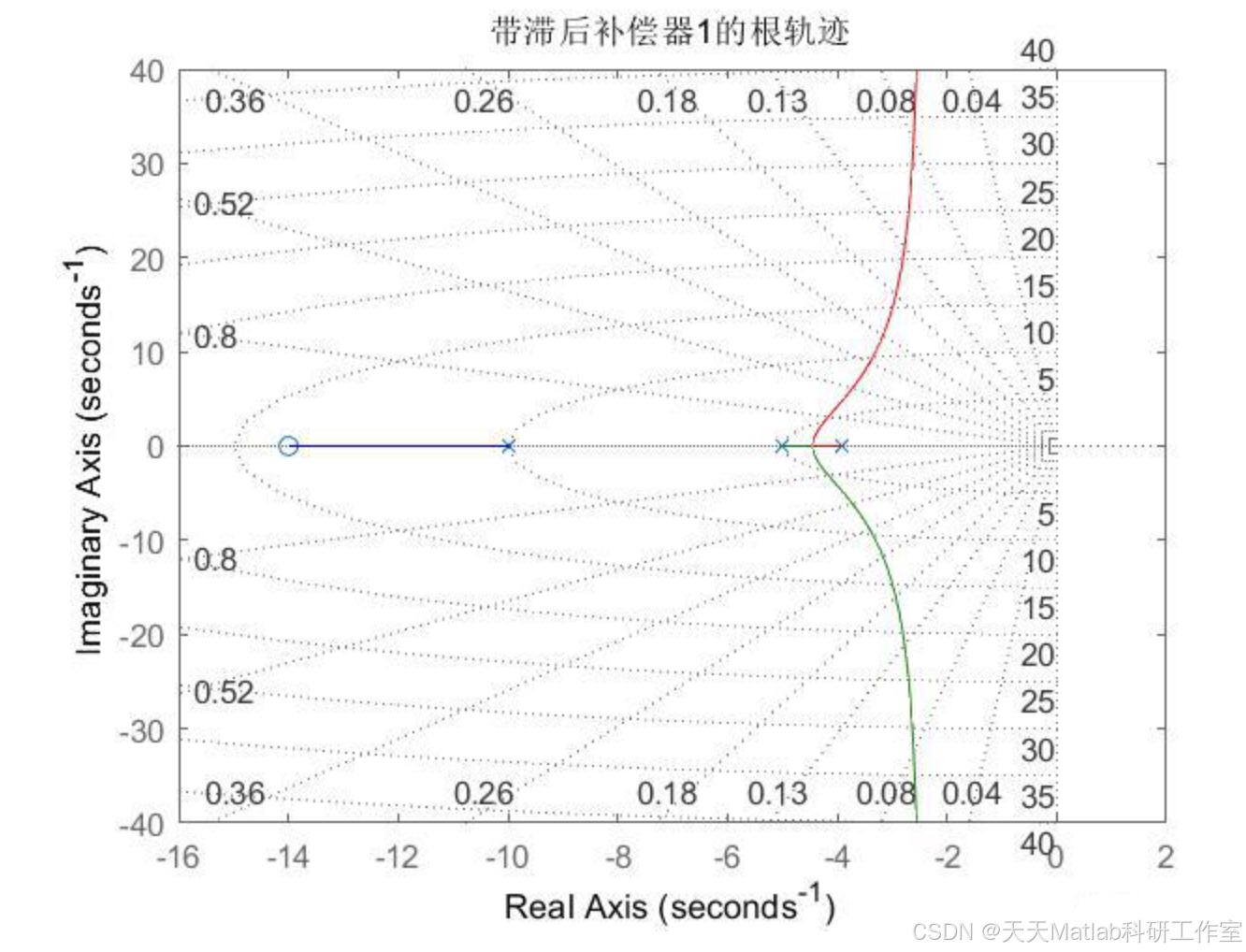

⛳️ 运行结果
