NSW5620系列交换机VLAN可视化Web配置教程

一、文档说明

本文适用于宇视NSW5620系列交换机，旨在为调试及运维人员提供简洁易懂的配置教程，帮助快速掌握 VLAN 划分、端口隔离、网络互通等核心部署操作。方案适用于企业内网、园区办公、监控组网、酒店网络等场景，使用前请确保交换机已上电，电脑通过串口或网线直连设备并正常登录系统视图。

二、交换机 VLAN 配置

配置流程：登录设备→创建 VLAN → 配置 VLAN 地址→ 配置Vlan端口（Access/Trunk）→ 保存配置→效果验证

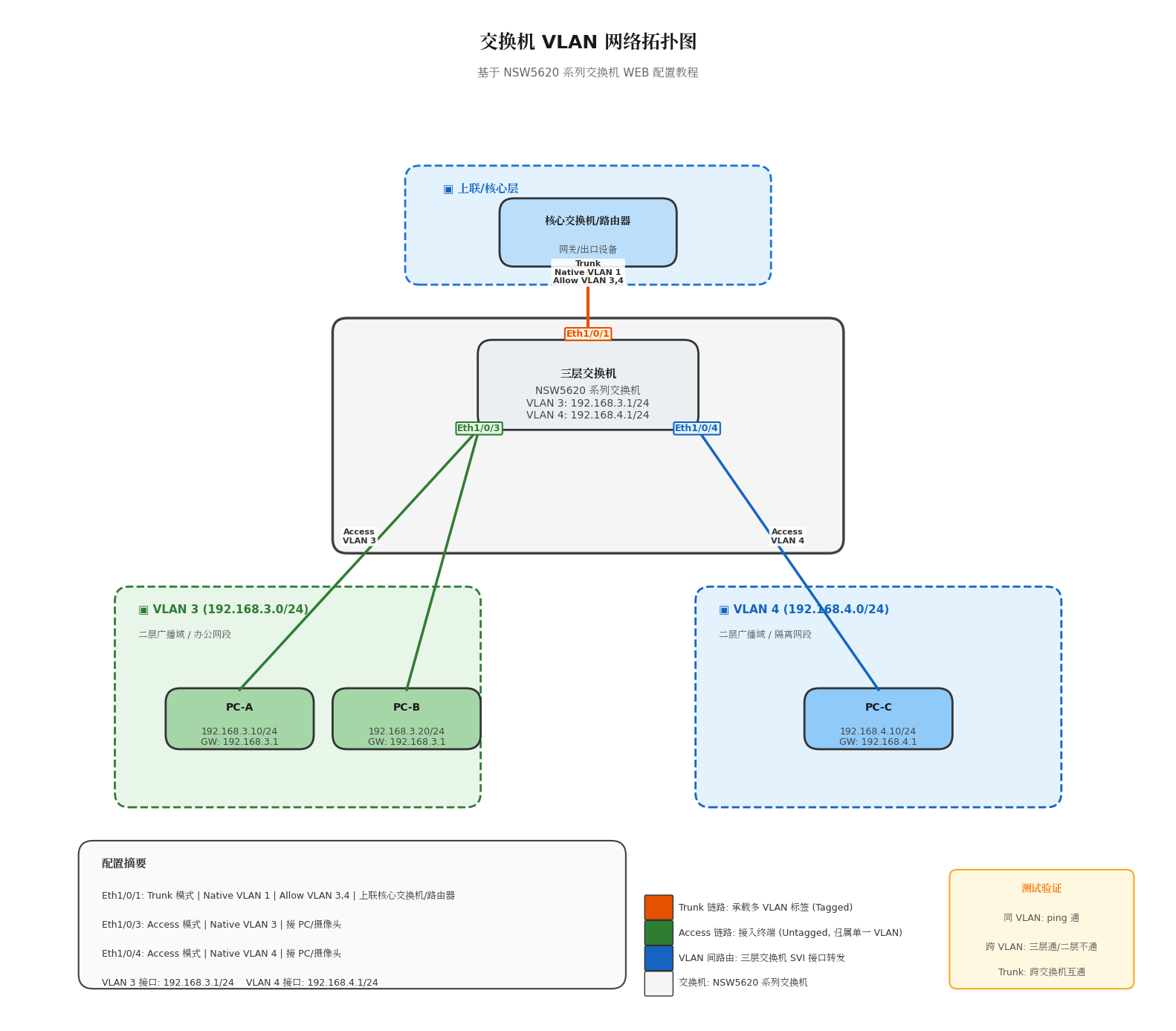

举例拓扑：

步骤一：登录交换机WEB界面

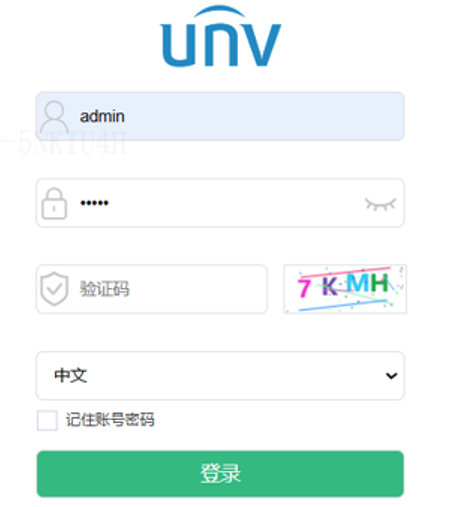

将交换机上电，PC接入交换机任意网口，登录交换机WEB界面。默认地址http://192.168.2.1。

（提示：首次登录建议修改默认密码，确保设备安全）

步骤二：创建VLAN

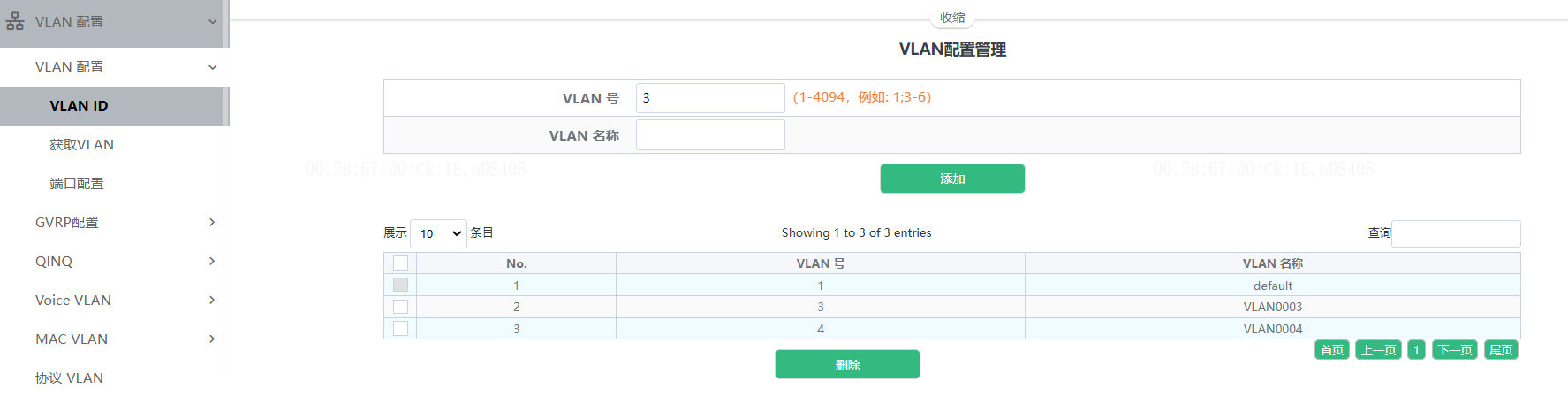

操作路径：【VLAN配置】→【VLAN ID】中输入VLAN号，可根据实际业务增加VLAN名称，点击添加。

例如：分别创建 VLAN 3 和 VLAN 4。

步骤三：配置VLAN地址

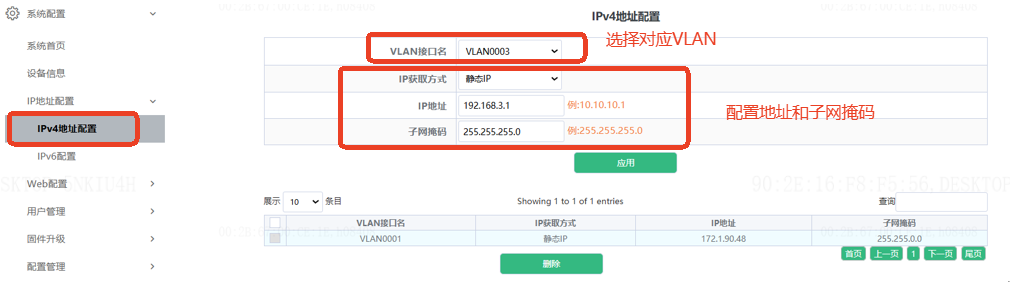

操作路径：【系统配置】→【IP地址配置】-【IPv4地址配置】中，选中已创建的对应 VLAN，按项目规划填写该 VLAN 的 IP 地址与子网掩码，完成后点击应用保存。举例地址如下：

VLAN地址分配：

VLAN	IP 地址	子网掩码
VLAN 3	192.168.3.1	255.255.255.0
VLAN 4	192.168.4.1	255.255.255.0

VLAN地址配置：

步骤四：配置Vlan端口

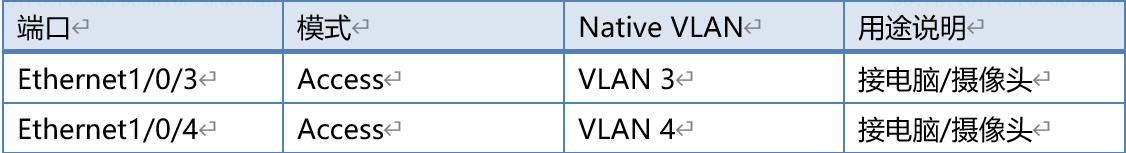

1、Access 端口配置（连接终端设备）

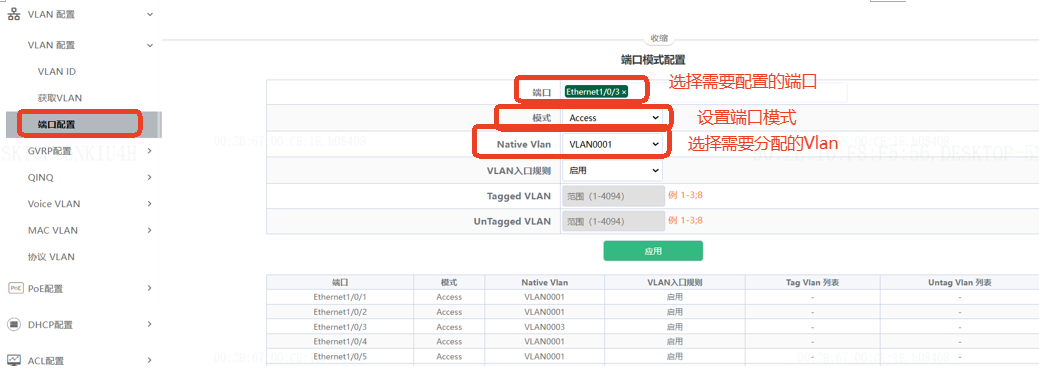

操作路径：【VLAN配置】→【端口配置】中进行设置：

说明：Access模式用于连接终端设备，数据包进入端口时会被打上对应VLAN标签。

2、Trunk 端口配置（连接交换机/路由器），

只要一个端口要同时传输2 个及以上 VLAN，就需要配 Trunk

当多台交换机级联，或交换机连接路由器/三层设备时，互联端口需配置为 Trunk 模式。

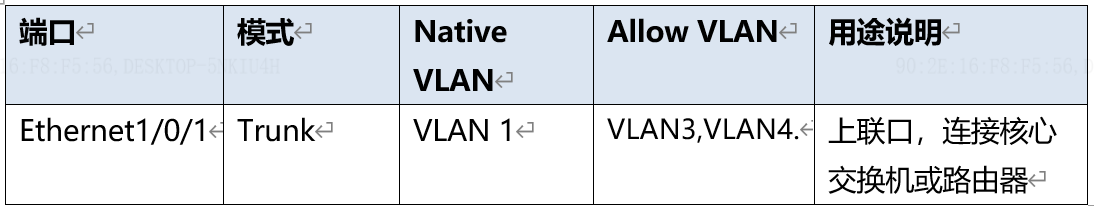

配置要点：①Native VLAN：Trunk 端口的默认 VLAN，未打标签的数据包归属此 VLAN（通常保持为 VLAN 1）；②Allow VLAN：设置允许通过的 VLAN 列表，如 VLAN3,VLAN4。

用途：实现跨交换机的同 VLAN 设备互通

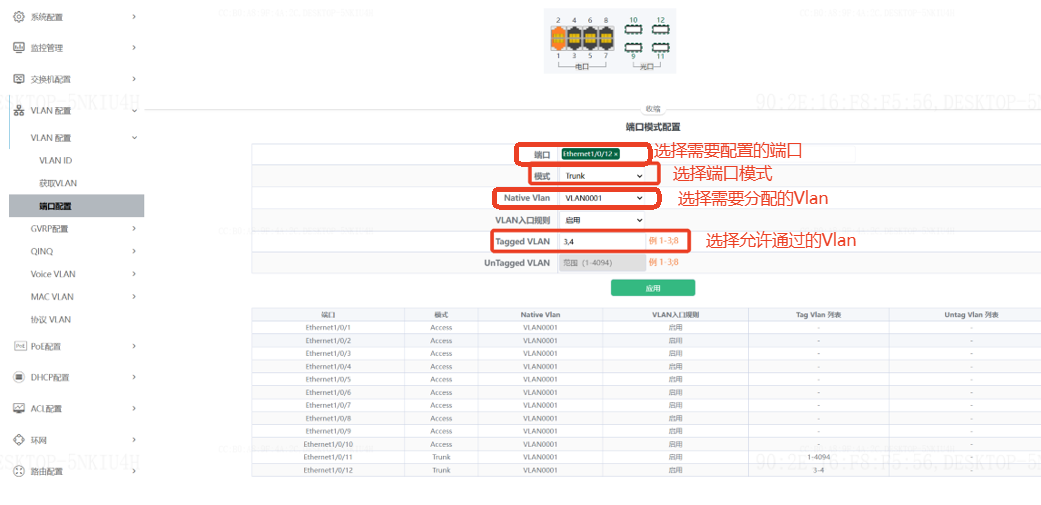

操作路径：【VLAN 配置】→【端口配置】→ 选择端口 → 修改链路类型为 Trunk → 设置 Tagged VLAN → 应用

步骤五：保存配置

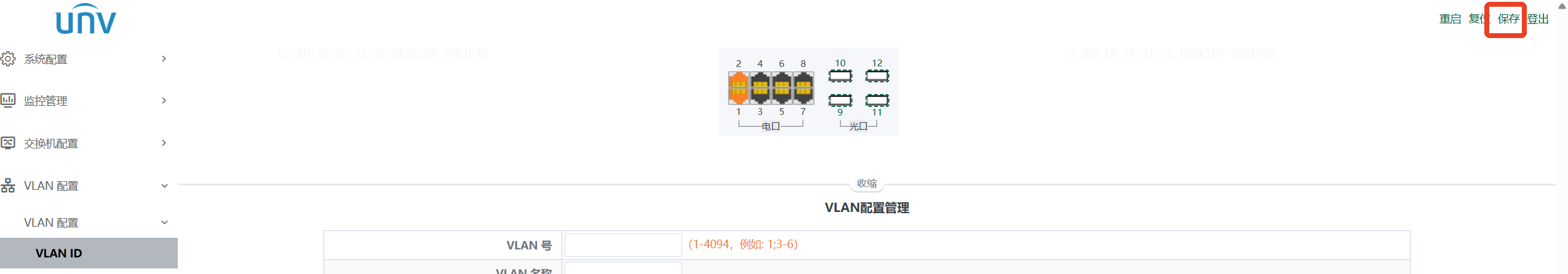

配置完成后，务必点击页面右上角【保存配置】按钮，将配置写入启动文件，避免重启后配置丢失。

步骤六：测试验证

1、同 VLAN 互通测试

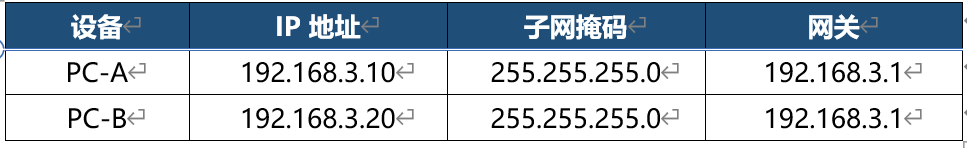

将两台 PC 分别接入 VLAN 3 的端口，配置同网段 IP：



在 PC-A 上执行：ping 192.168.3.20

预期结果：可以 ping 通，说明同 VLAN 二层互通正常。

2、不同 VLAN 隔离测试

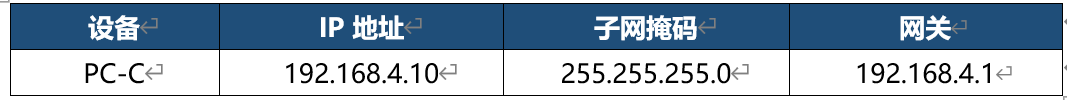

将 PC-C 接入 VLAN 4 端口，配置 IP：

在 PC-A（192.168.3.10）上执行：ping 192.168.4.10

预期结果：二层交换机 ping 不通，说明 VLAN 隔离生效；三层交换机若已配置 VLAN 接口地址，可以 ping 通，说明 VLAN 间路由正常。
