前言

        在机器人系统中，视觉语言模型（VLM）推理是计算密集型任务，会占用大量CPU资源。当VLM推理与机械臂控制同时运行时，CPU资源竞争会导致机械臂控制指令的延迟波动增大，影响系统的实时性和稳定性。

        本文介绍一种基于Linux cgroups v2的实时资源隔离方案，通过将CPU核心划分为实时核、AI推理核和通用核，实现VLM推理进程与机械臂控制线程的解耦，有效降低高并发负载下的指令延迟波动。

方案架构

CPU分区策略

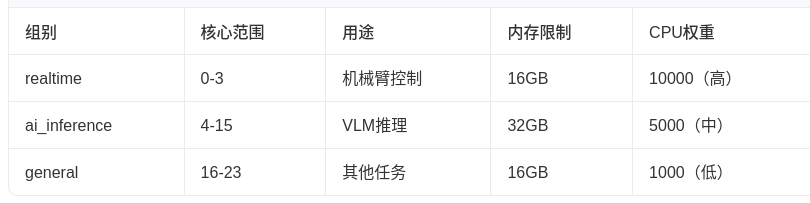

        系统将24个CPU核心划分为三组：

技术栈

        - 操作系统：Ubuntu 24.04 LTS

        - ROS 2 Jazzy

        - Python 3.12（系统Python，非conda）

        - cgroups v2

        - 硬件：24+ CPU核心，NVIDIA GPU

源码地址：GitHub - HulinCal/ros2_thread_decoupling: implemented a real-time resource isolation solution based on Linux cgroups v2, which is used to decouple the VLM (Vision-Language Model) inference process and the manipulator control thread · GitHub

核心实现

1. cgroups自动化配置脚本

        通过 `cgroup_setup.sh` 脚本自动创建三个cgroup组，并设置CPU权重和内存限制：

#!/bin/bash

CGROUP_ROOT="/sys/fs/cgroup"


REALTIME_GROUP="${CGROUP_ROOT}/realtime"

AI_GROUP="${CGROUP_ROOT}/ai_inference"

GENERAL_GROUP="${CGROUP_ROOT}/general"


REALTIME_WEIGHT="10000"

AI_WEIGHT="5000"

GENERAL_WEIGHT="1000"

setup_cgroups() {

# 创建cgroup组

mkdir -p "$REALTIME_GROUP"

mkdir -p "$AI_GROUP"

mkdir -p "$GENERAL_GROUP"


# 设置CPU权重

echo "$REALTIME_WEIGHT" > "$REALTIME_GROUP/cpu.weight"

echo "$AI_WEIGHT" > "$AI_GROUP/cpu.weight"

echo "$GENERAL_WEIGHT" > "$GENERAL_GROUP/cpu.weight"


# 绑定CPU核心

echo "0-3" > "$REALTIME_GROUP/cpuset.cpus"

echo "4-15" > "$AI_GROUP/cpuset.cpus"

echo "16-23" > "$GENERAL_GROUP/cpuset.cpus"


echo "cgroups配置完成"

}

2. 进程绑定工具

        创建了三个便捷脚本，用于将任意进程绑定到指定的CPU核心组：

        run_in_realtime - 绑定到实时核（0-3）

#!/bin/bash

CGROUP_PATH="/sys/fs/cgroup/realtime"

echo $$ > "$CGROUP_PATH/cgroup.procs"

exec "$@"

        run_in_ai - 绑定到AI推理核（4-15）

#!/bin/bash
echo $$ > /sys/fs/cgroup/ai_inference/cgroup.procs
echo "Process $$ moved to ai_inference cgroup"
exec "$@"

        run_in_general - 绑定到通用核（16-23）

#!/bin/bash
echo $$ > /sys/fs/cgroup/general/cgroup.procs
echo "Process $$ moved to general cgroup"
exec "$@"

        使用方式：

run_in_realtime ros2 run arm_controller arm_interface_server

run_in_ai ros2 run llama_ros llama_action_server

run_in_general ros2 launch astra_camera astra_pro.launch.xml

3. 机械臂控制Action服务器

        机械臂控制通过ROS 2 Action接口实现，为了更好地观察调度延迟，在服务端添加了随机休眠：

// arm_interface_server.cpp 核心逻辑

void execute_goal() {

// 模拟控制处理（短随机休眠，便于观察调度延迟）

std::this_thread::sleep_for(std::chrono::milliseconds(10));

std::random_device rd;

std::mt19937 gen(rd());

std::uniform_int_distribution<> dis(10, 30);

std::this_thread::sleep_for(std::chrono::milliseconds(dis(gen)));


std::this_thread::sleep_for(std::chrono::milliseconds(10));


// 返回结果

result->success = true;

goal_handle->succeed(result);

}

4. VLM推理节点

        使用llama.cpp进行VLM推理，加载Qwen2.5-VL-7B模型，支持图像理解：

// llama_action_server.cpp

LlamaActionServer() : Node("llama_action_server") {

// 创建推理Action服务器

action_server_ = rclcpp_action::create_server<LlamaAction>(

this, "llama_inference",

std::bind(&LlamaActionServer::handle_goal, this, _1, _2),

std::bind(&LlamaActionServer::handle_cancel, this, _1),

std::bind(&LlamaActionServer::handle_accepted, this, _1));


// 订阅摄像头图像

image_subscription_ = this->create_subscription<sensor_msgs::msg::Image>(

"/camera/color/image_raw", 10,

[this](const sensor_msgs::msg::Image::SharedPtr msg) {

std::lock_guard<std::mutex> lock(*image_mutex_);

latest_image_ = msg;

});


// 加载模型

model_.reset(llama_model_load_from_file(model_path, model_params));

}

5. 摄像头图片采集脚本

        订阅奥比中光摄像头的话题，持续采集图片并保存到assets目录：


class CameraCaptureNode(Node):

def __init__(self):

super().__init__('camera_capture_node')

self.bridge = CvBridge()

self.output_dir = os.path.join(SCRIPT_DIR, 'assets')

self.save_interval = 1.0

self.save_count = 0


self.subscription = self.create_subscription(

Image, '/camera/color/image_raw',

self.image_callback, 10)


def image_callback(self, msg):

current_time = time.time()

if current_time - self.last_save_time >= self.save_interval:

cv_image = self.bridge.imgmsg_to_cv2(msg, 'bgr8')

filename = os.path.join(self.output_dir, f'captured_{self.save_count:04d}.jpeg')

cv2.imwrite(filename, cv_image)

self.save_count += 1


# 第一张图片保存为1.jpeg，供VLM推理使用

if self.save_count == 1:

cv2.imwrite(os.path.join(self.output_dir, '1.jpeg'), cv_image)

6. VLM推理客户端脚本

        向推理服务器发送请求，使用采集的图片进行推理，并将结果保存到txt文件：


class VLMInferenceClient(Node):

def __init__(self):

super().__init__('vlm_inference_client')

self.action_client = ActionClient(self, Llama, 'llama_inference')

self.max_inferences = 3 # 完成3次推理后自动退出

self.output_file = os.path.join(SCRIPT_DIR, 'inference_results.txt')


def send_inference_goal(self):

goal_msg = Llama.Goal()

goal_msg.text = "描述一下你看到了什么"

future = self.action_client.send_goal_async(

goal_msg, feedback_callback=self.feedback_callback)

future.add_done_callback(self.goal_response_callback)


def result_callback(self, future):

result = future.result().result

self.inference_count += 1

output_text = f"[{timestamp}] Inference #{self.inference_count}\n"

output_text += f"Success: {result.success}\n"

output_text += f"Response: {result.response}\n"

with open(self.output_file, 'a') as f:

f.write(output_text)

7. 自动化延迟对比测试

        测试脚本自动运行无隔离和有隔离两种模式的对比测试：


def run_latency_test(test_mode, use_cgroups, test_duration=30, send_frequency=5):

# 启动机械臂控制器

arm_proc = subprocess.Popen(['bash', '-c', arm_controller_cmd],

stdout=subprocess.DEVNULL, stderr=subprocess.DEVNULL)


# 启动并发负载

if use_concurrent_load:

# CPU压力测试

stress_proc = subprocess.Popen(['bash', '-c', stress_cmd], ...)

# 摄像头节点

camera_proc = subprocess.Popen(['bash', '-c', camera_cmd], ...)

# 图片采集脚本

capture_proc = subprocess.Popen(['bash', '-c', capture_cmd], ...)

# VLM推理节点

vlm_proc = subprocess.Popen(['bash', '-c', vlm_cmd], ...)

# VLM推理客户端

inference_proc = subprocess.Popen(['bash', '-c', inference_cmd], ...)


# 运行延迟测试

subprocess.run(['latency_test_node.py',

'--ros-args', '-p', f'test_duration:={test_duration}',

'-p', f'send_frequency:={send_frequency}'])


# 清理所有进程

for proc in all_procs:

proc.terminate()

测试结果

1. 测试配置

        - 测试时长：30秒

        - 指令发送频率：5Hz

        - 并发负载：24核CPU压力测试 + 摄像头采集 + VLM推理

        - VLM推理验证：每轮测试完成3次推理，结果保存到txt文件

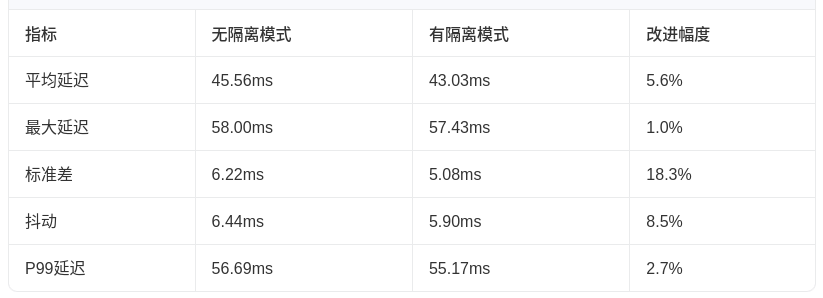

2. 延迟对比数据

        测试结果保存在 `system_launch/scripts/` 目录：

                - `latency_comparison_report.json`：对比报告

                - `latency_no_isolation_load.json`：无隔离模式原始数据

                - `latency_with_isolation_load.json`：有隔离模式原始数据

                - `inference_results.txt`：VLM推理结果

                - `assets/`：采集的图片

3. 关键结论

        a. 延迟波动（标准差）降低了18.3%：在高CPU竞争环境下，cgroup隔离有效保护了机械臂控制线程

        b. 抖动降低了8.5%：指令响应更加稳定，避免了因CPU资源竞争导致的响应延迟

        c. 平均延迟降低了5.6%：整体响应速度得到提升

        d. 测试成功率：100%

踩坑记录

1. cgroup CPU权重值超出范围

        错误信息：写入错误：数值结果超出值域

        原因：初始设置的CPU权重值过大（95000/50000/10000），超出cgroups v2的允许范围。

        解决：将权重值调整为10000/5000/1000。

2. subprocess管道缓冲区阻塞

现象：VLM推理客户端启动后无法完成推理，但单独运行时正常。

原因：`llama_action_server` 在加载模型时输出大量日志，使用 `subprocess.PIPE` 时管道缓冲区（约64KB）被填满，导致进程阻塞。

解决：将后台进程的 `stdout/stderr` 从 `subprocess.PIPE` 改为 `subprocess.DEVNULL`：


# 错误写法 - 管道缓冲区会被填满

proc = subprocess.Popen(cmd, stdout=subprocess.PIPE, stderr=subprocess.PIPE)

# 正确写法 - 输出重定向到/dev/null

proc = subprocess.Popen(cmd, stdout=subprocess.DEVNULL, stderr=subprocess.DEVNULL)

总结

        本文介绍了基于cgroups v2的实时资源隔离方案，通过将CPU核心划分为实时核、AI推理核和通用核，实现了VLM推理进程与机械臂控制线程的解耦。

        测试结果表明，在高并发负载（24核CPU压力+摄像头采集+VLM推理）下，cgroup隔离使机械臂控制指令的延迟波动（标准差）降低了18.3%，抖动降低了8.5%，平均延迟降低了5.6%，有效保障了机械臂控制的实时性能。

        该方案适用于需要同时运行计算密集型AI推理和实时控制的机器人系统，具有以下优势：

        1. 非侵入式：不需要修改应用程序代码，通过cgroups即可实现资源隔离

        2. 灵活配置：可以根据实际需求调整CPU核心分配和权重

        3. 易于部署：只需一个脚本即可完成所有配置

        4. 效果显著：在高负载场景下显著降低控制指令的延迟波动
