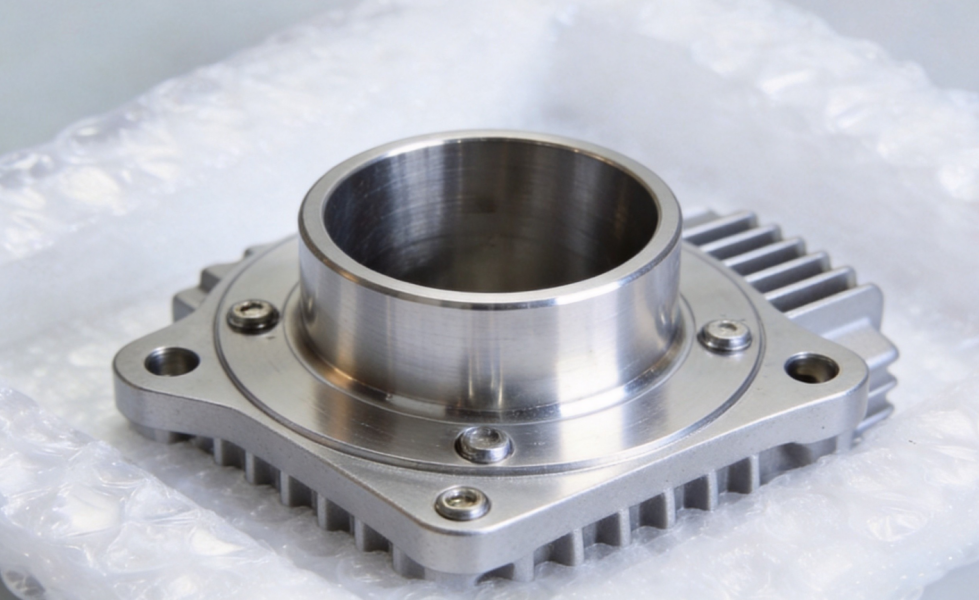

电机壳体是机器人关节模组的核心承载结构件，既要为定子、转子提供精确的安装基准，又要承担散热和电磁屏蔽功能。随着机器人向小型化、高功率密度方向演进，壳体壁厚不断减薄——当壁厚降至2mm以下时，电机壳体CNC加工中的变形控制就成为决定良品率的关键瓶颈。
薄壁电机壳体CNC加工为什么难做？变形到底从哪来？又该如何解决？本文将为您解答这些问题。

一、为什么会变形：按加工阶段拆解

很多加工厂习惯将变形归因于装夹不当，但实际上在机器人壳体加工中，变形贯穿整个加工流程，出现在不同阶段，成因各不相同。
1.装夹环节：径向集中力导致弹性变形
传统三爪卡盘的夹紧力集中在三个点上，使圆形壳体产生"棱形化"弹性变形。加工中刀具切削的是变形后的形状，松开夹具后壳体回弹，内孔圆柱度立刻超差。
生产中常见的"夹着合格、松开超差"现象的物理根源就是在于——并非机床精度不够，而是夹具约束了弹性变形，松开后零件回到自由状态时尺寸就变了。

2.切削环节：热与力的叠加效应
切削过程中刀具与工件的摩擦产生大量切削热。铝合金的线膨胀系数约为钢的两倍，薄壁区域热量分布极不均匀，局部温差直接导致尺寸漂移。同时切削力会使薄壁区域产生"让刀"现象，造成壁厚不均匀。
一个直观的量化关系：根据薄板变形理论，在相同切削力作用下，壁厚从4mm减至2mm，变形量将增加约8倍（变形量与壁厚的三次方成反比）。壁厚的微小变化会显著放大CNC加工难度。

3.工序间歇期：残余应力的缓慢释放
毛坯内部本身就存在残余应力。粗加工大量去除材料后，原有的应力平衡被打破，零件在数小时甚至数天内缓慢翘曲。这种变形不在机床上发生，而是在工序流转过程中逐渐显现，更容易被忽视。

二、夹具设计核心思路：按加工阶段匹配

针对上述三个阶段的变形机制，机器人电机壳体CNC加工的夹具设计核心思路是：让夹紧力从集中变为均匀，让切削力从大到小阶梯递减。
1.粗加工：扇形软爪（全周包容）
弃用标准硬爪，采用铝制或尼龙制扇形软爪，根据壳体外径精镗后使用。接触面积接近360°全周包容，将点接触变为面接触，单位面积压力大幅下降，能有效避免径向集中力造成的棱形变形。

2.精加工：真空吸附和弹性胀紧/液压胀芯
对于端面较大、壁厚极薄的机器人壳体加工，采用真空吸附夹具。一般精加工余量小、切削力小时，利用大气压均匀作用于零件表面，精加工阶段换用真空吸附是控制精度的有效手段。但夹持力有限，不适合大吃刀量场景。
针对内孔加工的情况，采用弹性胀塞或液压胀芯方式，通过"由内向外"使施力均匀，能更好地保证内外圆的同轴度，这对电机壳体的轴承位装配十分关键。

3.针对极薄区域：临时填充支撑
对于1.5—2mm的极薄壁，可采用低熔点合金或工业硬蜡填充薄壁空腔，提供临时刚性支撑，加工完成后加热去除。这种补充手段可有效解决有超高精度的机器人关节壳体局部刚性不足的问题。

三、工艺配合：夹具之外的关键措施

好的夹具需要科学的工艺配合，否则单靠夹具难以完全解决薄壁电机壳体CNC加工中的变形问题。
1、粗精分开+对称加工：粗加工后松开夹具释放应力，再轻微装夹进行精加工。进一步可采用内外圆交替加工的对称策略，减少因单侧去料造成的应力偏移。
2、分层进刀+夹紧力递减：精加工采用小吃刀量、多走刀，精加工夹紧力比粗加工减少30%-50%，避免夹紧力本身成为变形源。
3、时效处理：粗精加工之间加入时效处理（自然时效2-4小时或人工时效），加速残余应力释放，显著降低精加工后的尺寸漂移。以慧闻智造的加工流程为例，对于精度要求较高的机器人关节壳体，会在粗加工后安排人工时效处理，确保后续精加工的尺寸稳定性。
4、冷却充分：确保冷却液持续覆盖切削区，减少局部温升导致的热变形。
还需要注意分清检测状态，壳体在夹紧状态和松开后的尺寸不同，如果图纸公差基于自由状态，检测也必须在自由状态下进行，避免"机床上合格、松开后超差"。

四、薄壁件防变形方案对比

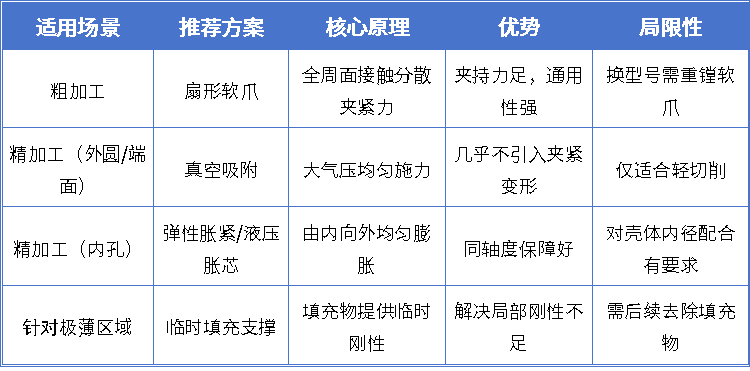

五、总结

机器人电机壳体的CNC加工难度，核心在于薄壁件的变形控制。理解变形在不同加工阶段的表现形式，选择匹配的夹具方案，配合粗精分开、对称加工、时效处理等工艺措施，才能系统性地解决这一难题。

常见问题

Q：为什么在机床上检测合格，装配时尺寸却超差了？
A：检测时零件仍处于夹具夹紧状态，壳体被强制固定在变形位置。松开夹具后，弹性恢复会导致尺寸变化。正确做法是在自由状态下检测关键尺寸（如轴承位内径、安装面平面度），并与设计方提前明确检测状态要求，避免"机上合格、机外超差"。
Q：图纸设计方面能做些什么来降低加工难度？
A：壁厚尽量均匀化，避免厚薄悬殊导致应力分布不均；增设工艺加强筋（后续去除）提升加工阶段刚性；避免细长悬臂结构。图纸的合理设计是能从根源上降低加工难度。
