🎯 本文定位：目标检测 × YOLOv11 自动驾驶与机器人全栈应用篇
📅 预计阅读时间：约50～60 分钟
⭐ 难度等级：⭐⭐⭐⭐☆（高级）
🔧 技术栈：Ultralytics YOLO11 | Python v3.9+ | PyTorch v2.0+ | torchvision v0.9+ | Ultralytics v8.x | CUDA v11.8+
全文目录：
📖 上期回顾
在上期《YOLOv11【第十五章：自动驾驶与机器人全栈应用篇·第19节】自动驾驶功能安全（ISO 26262）合规指南！》内容中，我们系统性地探讨了自动驾驶领域最重要的功能安全标准 ISO 26262，这也是本章专栏中最具工程实践意义的合规指南之一。回顾核心要点如下：
🔑 核心知识回顾
ISO 26262 标准体系：我们详细梳理了该标准的层级结构，从概念阶段（Concept Phase）、系统开发（System Development）到软件开发（Software Development）和硬件开发（Hardware Development）的完整 V 型开发流程。ISO 26262 将汽车功能安全分为四个完整性等级：ASIL-A、ASIL-B、ASIL-C、ASIL-D，其中 ASIL-D 为最高等级，适用于转向、制动等直接影响驾驶员生命安全的系统。
危害分析与风险评估（HARA）：我们介绍了如何对 YOLOv11 感知模块进行系统性的危害识别，包括漏检（False Negative）、误检（False Positive）两类核心故障模式，并通过暴露度（E）、可控性（C）和严重性（S）三个维度计算 ASIL 等级。
安全目标制定：针对 YOLOv11 检测模块，我们定义了具体的安全目标，例如"在正常光照条件下，行人检测漏检率不得超过 10^-8/小时"，并将这些安全目标分解为可量化的安全需求。
冗余设计与监控机制：我们实现了双模型热备份方案（Dual-Model Hot Standby），通过投票机制（Voting Mechanism）在主模型与冗余模型之间实现动态切换，满足 ASIL-D 级别的硬件架构要求（ASIL Decomposition）。
FMEA 失效模式分析：对 YOLOv11 推理链路中的每一个组件进行了失效模式影响分析，包括摄像头硬件故障、图像传输中断、模型推理超时、输出置信度异常等场景，并为每种失效模式设计了对应的检测机制与降级策略。
合规工具链：我们搭建了完整的合规验证工具链，包括基于 Python 的 FMEA 矩阵生成器、ASIL 等级自动评估脚本、安全需求追踪矩阵（Safety Requirement Traceability Matrix）以及功能安全审计报告生成器。
通过第19节的学习，读者已经掌握了如何将 YOLOv11 系统集成到符合 ISO 26262 标准的安全生命周期管理体系中，为大规模商业化量产部署奠定了合规基础。
一、项目概述与系统架构设计
1.1 全栈系统总体架构

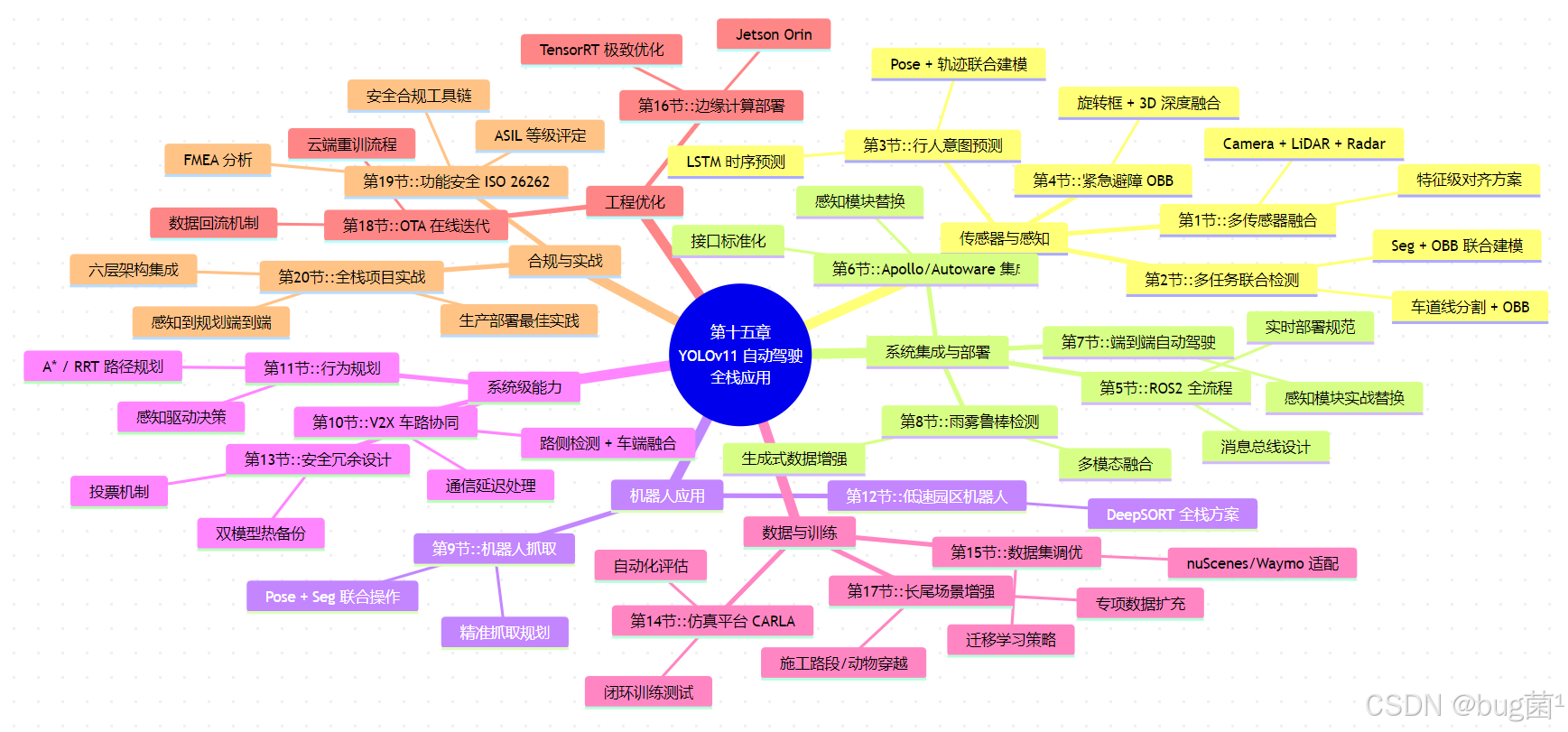

经过第15章前19节的系统性学习，我们已经分别掌握了多传感器融合、多任务检测、行人意图预测、紧急避障、ROS2 部署、Apollo 集成、雨雾鲁棒检测、机器人抓取、V2X 协同、路径规划、目标跟踪、安全冗余设计、仿真测试、数据集调优、边缘计算部署、长尾场景增强、OTA 在线迭代以及功能安全合规等核心技术模块。
本节作为第15章的收官之作，将以一个完整的 L4 级低速园区自动驾驶项目 为载体，将上述所有技术模块有机整合，构建一套从原始传感器数据输入到车辆控制指令输出的端到端（End-to-End）自动驾驶全栈系统。
该项目以 智慧园区无人接驳车 为应用场景，具备以下核心能力：
- 360° 感知：Camera + LiDAR + 毫米波 Radar 三模传感器融合感知
- 全类别检测：行人、车辆、非机动车、交通锥、减速带、停车线等 20+ 类别
- 车道级理解：车道线分割 + 可行驶区域分割 + 交通标志识别
- 动态预测：行人意图预测 + 车辆轨迹预测（未来 3 秒）
- 智能规划：全局路径规划 + 动态局部避障规划
- 安全保障：ISO 26262 ASIL-B 级双模冗余热备份
- 边缘部署：Jetson Orin + TensorRT FP16 加速，全链路延迟 < 100ms
下面是系统总体架构的 Mermaid 流程图：
1.2 技术选型与依赖说明
本项目的技术选型遵循以下原则：开源优先、工程可落地、性能可度量、安全可审计。
| 模块 | 技术选型 | 版本要求 | 选型理由 |
|---|---|---|---|
| 目标检测 | YOLOv11-X（多任务） | ultralytics ≥ 8.3 | 多任务单推理、速度与精度平衡最佳 |
| 深度学习框架 | PyTorch + TorchScript | PyTorch ≥ 2.1 | 工程化部署友好，TorchScript 可移植 |
| 推理加速 | TensorRT FP16 | TensorRT ≥ 8.6 | Jetson Orin 原生支持，延迟降低 3-4× |

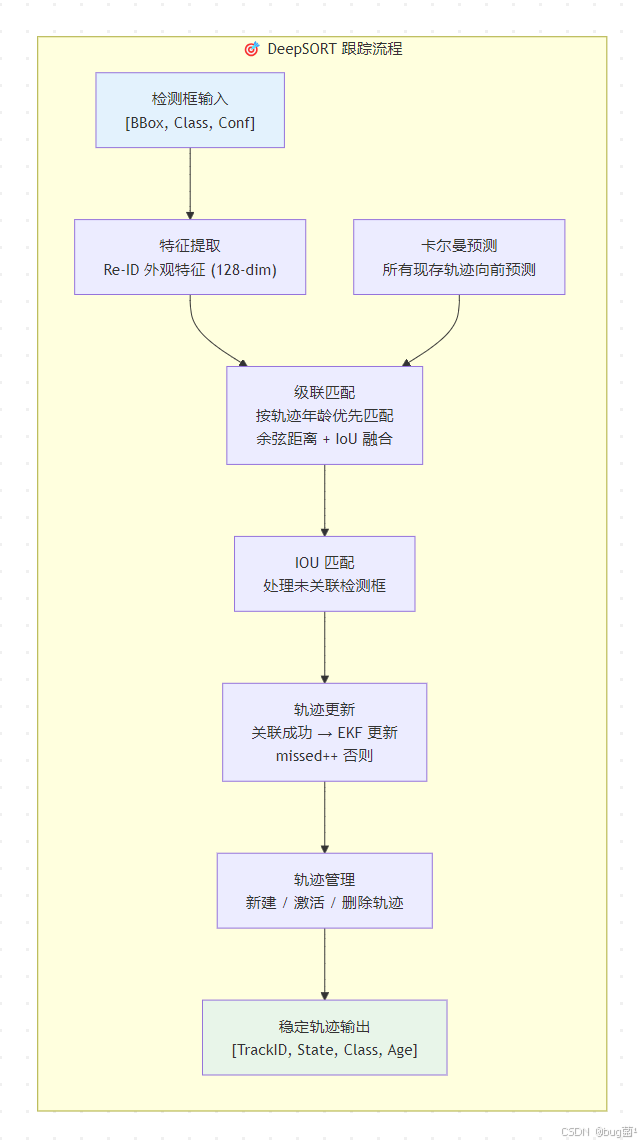

| 多目标跟踪 | DeepSORT + ByteTrack | 自定义实现 | 低误跟踪率、高 IDF1 得分 |
| 轨迹预测 | LSTM + 社会力模型 | PyTorch | 短期预测精度高，计算量低 |
| 全局规划 | A* + Dijkstra | 自定义实现 | 园区封闭场景语义地图适配 |
| 局部规划 | RRT* | 自定义实现 | 动态障碍物实时避障能力强 |
| 消息总线 | ROS2 Humble + DDS | ROS2 ≥ Humble | 实时性好，生态完整 |
| 仿真平台 | CARLA 0.9.15 | CARLA ≥ 0.9.14 | 物理仿真精度高，传感器模型丰富 |
| 边缘硬件 | NVIDIA Jetson Orin AGX | JetPack ≥ 5.1 | 功耗最优，算力最强的车载边缘平台 |
| 安全合规 | ISO 26262 ASIL-B | - | 园区低速场景安全等级要求 |

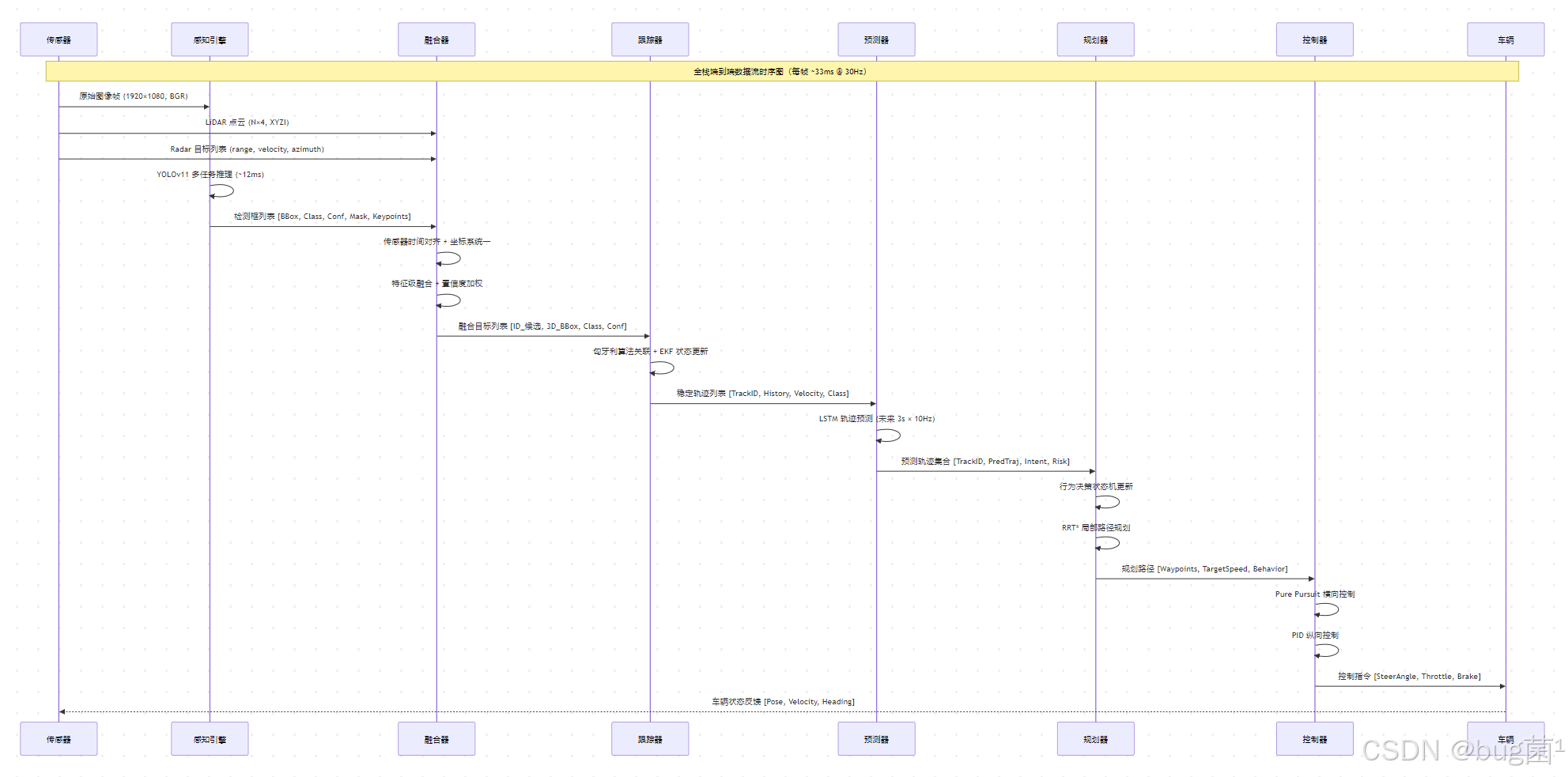

1.3 数据流与模块间接口定义
系统各模块之间通过严格定义的数据接口进行通信，保证模块间的低耦合与高内聚。
相关示意图绘制如下，仅供参考：
二、感知层：YOLOv11 多任务感知引擎
2.1 多任务检测模型初始化
感知层是整个自动驾驶系统的"眼睛"，其准确性和实时性直接决定了系统的安全上限。我们基于 YOLOv11-X 构建了一个支持四种任务并行推理的多任务感知引擎：目标检测（Detect）、实例分割（Segment）、关键点检测（Pose）和旋转框检测（OBB）。
在实际工程中，不同摄像头承担不同职责：前视主摄像头负责远距离目标检测与车道线分割，侧视鱼眼摄像头负责近距离行人检测与关键点提取，后视摄像头负责倒车感知。多摄像头并行推理通过 CUDA 多流（CUDA Streams）实现，避免串行推理导致的高延迟。
"""
文件名: perception_engine.py
功能: YOLOv11 多任务感知引擎
作者: 自动驾驶全栈工程实战系列
环境要求: ultralytics>=8.3.0, torch>=2.1.0, opencv-python>=4.8.0
"""
import cv2
import torch
import numpy as np
import time
import threading
from dataclasses import dataclass, field
from typing import List, Optional, Dict, Tuple
from collections import deque
from ultralytics import YOLO
import logging
# 配置日志格式（生产环境使用结构化日志）
logging.basicConfig(
level=logging.INFO,
format='%(asctime)s [%(levelname)s] %(name)s: %(message)s'
)
logger = logging.getLogger('PerceptionEngine')
# ==================== 数据结构定义 ====================
@dataclass
class DetectedObject:
"""单个检测目标的标准化数据结构"""
# 目标唯一标识符（感知层分配，跟踪层会重新分配稳定 ID）
perception_id: int
# 2D 边界框（像素坐标系）: [x1, y1, x2, y2]
bbox_2d: np.ndarray
# 目标类别 ID
class_id: int
# 目标类别名称
class_name: str
# 检测置信度 [0, 1]
confidence: float
# 实例分割掩码（可选，仅分割任务）
mask: Optional[np.ndarray] = None
# 关键点坐标（可选，仅姿态任务）[N, 3] (x, y, conf)
keypoints: Optional[np.ndarray] = None
# 旋转边界框（可选，仅 OBB 任务）[cx, cy, w, h, angle]
obb: Optional[np.ndarray] = None
# 来源摄像头 ID
camera_id: int = 0
# 时间戳（纳秒）
timestamp_ns: int = 0
# 3D 位置（融合后填充）[x, y, z] 单位：米
position_3d: Optional[np.ndarray] = None
# 速度向量（跟踪后填充）[vx, vy] 单位：m/s
velocity: Optional[np.ndarray] = None
@dataclass
class PerceptionFrame:
"""单帧感知结果汇总"""
# 帧序号
frame_id: int
# 时间戳（纳秒）
timestamp_ns: int
# 检测到的所有目标列表
detected_objects: List[DetectedObject] = field(default_factory=list)
# 车道线分割掩码 (H, W) 像素标签
lane_mask: Optional[np.ndarray] = None
# 可行驶区域掩码 (H, W)
drivable_mask: Optional[np.ndarray] = None
# 推理耗时（毫秒）
inference_time_ms: float = 0.0
# 前处理耗时（毫秒）
preprocess_time_ms: float = 0.0
class PerceptionEngine:
"""
YOLOv11 多任务感知引擎
支持功能:
- 多摄像头并行推理（CUDA 多流）
- 检测 + 分割 + 姿态 + OBB 四任务联合
- 感知结果置信度过滤与 NMS 后处理
- 线程安全的结果队列输出
- 推理性能实时监控
"""
# 自动驾驶场景目标类别定义（COCO + 自定义扩展）
AUTONOMOUS_CLASSES = {
0: 'person', # 行人（最高优先级安全目标）
1: 'bicycle', # 自行车
2: 'car', # 乘用车
3: 'motorcycle', # 摩托车
5: 'bus', # 公交车
7: 'truck', # 货车
9: 'traffic_light', # 交通灯
11: 'stop_sign', # 停车标志
# 自定义类别（需要自训练模型支持）
80: 'traffic_cone', # 交通锥
81: 'speed_bump', # 减速带
82: 'parking_stop', # 停车线
83: 'construction', # 施工区域标志
}
# 各类别对应的安全优先级（值越大优先级越高）
SAFETY_PRIORITY = {
'person': 10,
'bicycle': 8,
'motorcycle': 7,
'traffic_cone': 6,
'car': 5,
'bus': 5,
'truck': 5,
'traffic_light': 9,
'stop_sign': 9,
'speed_bump': 4,
'construction': 6,
}
def __init__(
self,
detect_model_path: str = 'yolo11x.pt',
seg_model_path: str = 'yolo11x-seg.pt',
pose_model_path: str = 'yolo11x-pose.pt',
device: str = 'cuda:0',
conf_threshold: float = 0.45,
iou_threshold: float = 0.45,
input_size: Tuple[int, int] = (640, 640),
max_detection: int = 100,
use_tensorrt: bool = False,
):
"""
初始化感知引擎
Args:
detect_model_path: YOLOv11 检测模型路径（.pt 或 .engine）
seg_model_path: YOLOv11 分割模型路径
pose_model_path: YOLOv11 姿态估计模型路径
device: 推理设备（'cuda:0' 或 'cpu'）
conf_threshold: 置信度过滤阈值（低于此值的检测结果被丢弃）
iou_threshold: NMS IoU 阈值
input_size: 模型输入分辨率 (W, H)
max_detection: 单帧最大检测目标数
use_tensorrt: 是否使用 TensorRT 加速（需提前导出 .engine 文件）
"""
self.device = device
self.conf_threshold = conf_threshold
self.iou_threshold = iou_threshold
self.input_size = input_size
self.max_detection = max_detection
self.use_tensorrt = use_tensorrt
# 帧计数器（线程安全）
self._frame_counter = 0
self._counter_lock = threading.Lock()
# 推理延迟统计（滑动窗口，最近 100 帧）
self._inference_times = deque(maxlen=100)
logger.info("正在初始化 YOLOv11 多任务感知引擎...")
logger.info(f"推理设备: {device} | 置信度阈值: {conf_threshold} | 输入分辨率: {input_size}")
# 加载检测模型
self._load_models(detect_model_path, seg_model_path, pose_model_path)
# 预热推理（消除首次推理的 CUDA 初始化延迟）
self._warmup_inference()
logger.info("✅ 感知引擎初始化完成")
def _load_models(
self,
detect_path: str,
seg_path: str,
pose_path: str
) -> None:
"""加载三个 YOLOv11 模型"""
try:
logger.info(f"加载检测模型: {detect_path}")
self.detect_model = YOLO(detect_path)
logger.info(f"加载分割模型: {seg_path}")
self.seg_model = YOLO(seg_path)
logger.info(f"加载姿态模型: {pose_path}")
self.pose_model = YOLO(pose_path)
# 将模型转移到指定设备
for model in [self.detect_model, self.seg_model, self.pose_model]:
model.to(self.device)
logger.info("✅ 三个模型均已加载完成")
except Exception as e:
logger.error(f"❌ 模型加载失败: {e}")
raise RuntimeError(f"感知引擎模型加载失败: {e}")
def _warmup_inference(self, warmup_iters: int = 5) -> None:
"""
预热推理
通过运行几次空白图像的推理，让 CUDA/TensorRT 完成 JIT 编译和内存预分配，
确保后续正式推理的延迟是真实的稳态延迟，而不是包含初始化开销的冷启动延迟。
"""
logger.info(f"开始预热推理（{warmup_iters} 次迭代）...")
# 创建随机噪声图像作为预热输入
dummy_image = np.random.randint(0, 255, (720, 1280, 3), dtype=np.uint8)
for i in range(warmup_iters):
_ = self.detect_model(
dummy_image,
conf=self.conf_threshold,
iou=self.iou_threshold,
imgsz=self.input_size[0],
verbose=False
)
logger.info(f"✅ 预热推理完成")
def _get_frame_id(self) -> int:
"""线程安全地获取并递增帧计数"""
with self._counter_lock:
self._frame_counter += 1
return self._frame_counter
def infer_detect(
self,
image: np.ndarray,
camera_id: int = 0
) -> List[DetectedObject]:
"""
执行目标检测推理
Args:
image: BGR 格式输入图像 (H, W, 3)
camera_id: 摄像头 ID
Returns:
检测目标列表
"""
# 执行 YOLOv11 推理
results = self.detect_model(
image,
conf=self.conf_threshold,
iou=self.iou_threshold,
imgsz=self.input_size[0],
max_det=self.max_detection,
classes=list(self.AUTONOMOUS_CLASSES.keys()), # 仅检测自动驾驶相关类别
verbose=False
)
detected_objects = []
timestamp_ns = time.time_ns()
# 解析检测结果
result = results[0] # 单张图像，取第一个结果
if result.boxes is not None and len(result.boxes) > 0:
boxes = result.boxes
for i, box in enumerate(boxes):
# 提取边界框坐标（xyxy 格式）
bbox = box.xyxy[0].cpu().numpy().astype(int)
class_id = int(box.cls[0].item())
confidence = float(box.conf[0].item())
class_name = self.AUTONOMOUS_CLASSES.get(class_id, f'class_{class_id}')
obj = DetectedObject(
perception_id=i,
bbox_2d=bbox,
class_id=class_id,
class_name=class_name,
confidence=confidence,
camera_id=camera_id,
timestamp_ns=timestamp_ns
)
detected_objects.append(obj)
return detected_objects
def infer_segmentation(
self,
image: np.ndarray
) -> Tuple[Optional[np.ndarray], Optional[np.ndarray]]:
"""
执行语义分割推理，提取车道线和可行驶区域掩码
Args:
image: BGR 格式输入图像
Returns:
(lane_mask, drivable_mask): 车道线掩码和可行驶区域掩码
"""
results = self.seg_model(
image,
conf=self.conf_threshold,
iou=self.iou_threshold,
imgsz=self.input_size[0],
verbose=False
)
result = results[0]
h, w = image.shape[:2]
# 初始化掩码（背景为 0）
lane_mask = np.zeros((h, w), dtype=np.uint8)
drivable_mask = np.zeros((h, w), dtype=np.uint8)
if result.masks is not None:
masks = result.masks.data.cpu().numpy() # (N, H, W)
classes = result.boxes.cls.cpu().numpy().astype(int)
for mask, cls_id in zip(masks, classes):
# 将掩码 resize 到原始图像尺寸
mask_resized = cv2.resize(
mask.astype(np.uint8),
(w, h),
interpolation=cv2.INTER_NEAREST
)
# 根据类别分配到对应掩码
# 注意：此处类别映射需根据实际训练数据集定义调整
if cls_id == 0: # 假设类别 0 为车道线
lane_mask = np.maximum(lane_mask, mask_resized * 255)
elif cls_id == 1: # 假设类别 1 为可行驶区域
drivable_mask = np.maximum(drivable_mask, mask_resized * 255)
return lane_mask, drivable_mask
def infer_pose(
self,
image: np.ndarray,
target_objects: List[DetectedObject]
) -> List[DetectedObject]:
"""
对已检测到的行人目标执行姿态估计
仅对行人类别（class_id=0）执行姿态推理，以减少不必要的计算开销。
Args:
image: BGR 格式输入图像
target_objects: 已检测的目标列表
Returns:
填充了关键点信息的目标列表
"""
# 筛选出行人目标
person_indices = [i for i, obj in enumerate(target_objects) if obj.class_id == 0]
if not person_indices:
return target_objects # 无行人，跳过姿态推理
# 执行姿态推理
results = self.pose_model(
image,
conf=self.conf_threshold,
iou=self.iou_threshold,
imgsz=self.input_size[0],
classes=[0], # 仅行人类别
verbose=False
)
result = results[0]
if result.keypoints is not None and len(result.keypoints) > 0:
keypoints_data = result.keypoints.data.cpu().numpy() # (N, 17, 3)
pose_boxes = result.boxes.xyxy.cpu().numpy()
# 将姿态结果与检测结果进行 IoU 匹配
for obj_idx in person_indices:
obj = target_objects[obj_idx]
best_iou = 0.0
best_kps = None
for pose_idx, pose_box in enumerate(pose_boxes):
# 计算检测框与姿态框之间的 IoU
iou_val = self._compute_iou(obj.bbox_2d, pose_box.astype(int))
if iou_val > best_iou:
best_iou = iou_val
best_kps = keypoints_data[pose_idx]
# IoU 阈值大于 0.5 则认为匹配成功
if best_iou > 0.5 and best_kps is not None:
target_objects[obj_idx].keypoints = best_kps
return target_objects
def _compute_iou(self, box1: np.ndarray, box2: np.ndarray) -> float:
"""
计算两个边界框的交并比（IoU）
Args:
box1, box2: 边界框 [x1, y1, x2, y2]
Returns:
IoU 值 [0, 1]
"""
# 计算交集矩形
x1 = max(box1[0], box2[0])
y1 = max(box1[1], box2[1])
x2 = min(box1[2], box2[2])
y2 = min(box1[3], box2[3])
# 交集面积
intersection = max(0, x2 - x1) * max(0, y2 - y1)
if intersection == 0:
return 0.0
# 各自面积
area1 = (box1[2] - box1[0]) * (box1[3] - box1[1])
area2 = (box2[2] - box2[0]) * (box2[3] - box2[1])
# 并集面积
union = area1 + area2 - intersection
return intersection / union if union > 0 else 0.0
def process_frame(
self,
image: np.ndarray,
camera_id: int = 0,
run_segmentation: bool = True,
run_pose: bool = True
) -> PerceptionFrame:
"""
处理单帧图像，执行完整的多任务推理
这是感知引擎的主接口，每调用一次处理一帧图像，
返回包含所有感知结果的标准化数据结构。
Args:
image: BGR 格式输入图像
camera_id: 摄像头 ID（0=前视，1=左视，2=右视，3=后视）
run_segmentation: 是否执行分割（前视摄像头才需要）
run_pose: 是否执行姿态估计（默认启用）
Returns:
PerceptionFrame: 包含所有感知结果的帧数据
"""
frame_id = self._get_frame_id()
timestamp_ns = time.time_ns()
# 记录总处理开始时间
total_start = time.perf_counter()
# -------- 步骤 1: 目标检测 --------
t0 = time.perf_counter()
detected_objects = self.infer_detect(image, camera_id)
detect_time_ms = (time.perf_counter() - t0) * 1000
# -------- 步骤 2: 语义分割（可选）--------
lane_mask, drivable_mask = None, None
seg_time_ms = 0.0
if run_segmentation:
t0 = time.perf_counter()
lane_mask, drivable_mask = self.infer_segmentation(image)
seg_time_ms = (time.perf_counter() - t0) * 1000
# -------- 步骤 3: 姿态估计（可选）--------
pose_time_ms = 0.0
if run_pose and any(obj.class_id == 0 for obj in detected_objects):
t0 = time.perf_counter()
detected_objects = self.infer_pose(image, detected_objects)
pose_time_ms = (time.perf_counter() - t0) * 1000
# 记录总耗时
total_time_ms = (time.perf_counter() - total_start) * 1000
self._inference_times.append(total_time_ms)
# 按置信度降序排列，高置信度目标优先处理
detected_objects.sort(key=lambda x: x.confidence, reverse=True)
if frame_id % 30 == 0: # 每秒（30Hz）打印一次性能统计
avg_time = np.mean(self._inference_times)
logger.info(
f"帧 {frame_id} | 总耗时: {total_time_ms:.1f}ms "
f"(检测: {detect_time_ms:.1f}ms, 分割: {seg_time_ms:.1f}ms, "
f"姿态: {pose_time_ms:.1f}ms) | "
f"平均FPS: {1000/avg_time:.1f} | "
f"检测目标数: {len(detected_objects)}"
)
return PerceptionFrame(
frame_id=frame_id,
timestamp_ns=timestamp_ns,
detected_objects=detected_objects,
lane_mask=lane_mask,
drivable_mask=drivable_mask,
inference_time_ms=total_time_ms,
preprocess_time_ms=0.0 # 预处理由 ultralytics 内部完成
)
def get_performance_stats(self) -> Dict:
"""获取推理性能统计信息"""
if not self._inference_times:
return {}
times = list(self._inference_times)
return {
'avg_ms': np.mean(times),
'min_ms': np.min(times),
'max_ms': np.max(times),
'p95_ms': np.percentile(times, 95), # 95 分位延迟（关键指标）
'p99_ms': np.percentile(times, 99), # 99 分位延迟
'fps': 1000.0 / np.mean(times),
'total_frames': self._frame_counter
}
# ==================== 感知结果可视化工具 ====================
class PerceptionVisualizer:
"""感知结果可视化工具类"""
# 各类别的可视化颜色（BGR 格式）
CLASS_COLORS = {
'person': (0, 255, 0), # 绿色 - 行人（最高优先级）
'bicycle': (0, 200, 200), # 黄绿色 - 自行车
'car': (255, 100, 0), # 橙蓝色 - 乘用车
'motorcycle': (200, 0, 200), # 紫色 - 摩托车
'bus': (0, 100, 255), # 橙色 - 公交车
'truck': (0, 0, 255), # 红色 - 货车
'traffic_light': (255, 255, 0), # 青色 - 交通灯
'stop_sign': (0, 0, 200), # 深红色 - 停车标志
'traffic_cone': (0, 165, 255), # 橙色 - 交通锥
'default': (128, 128, 128), # 灰色 - 其他
}
# 行人关键点连接关系（COCO 17点格式）
KEYPOINT_CONNECTIONS = [
(0, 1), (0, 2), # 鼻子 -> 左眼, 右眼
(1, 3), (2, 4), # 眼睛 -> 耳朵
(5, 6), # 左肩 -> 右肩
(5, 7), (7, 9), # 左肩 -> 左肘 -> 左腕
(6, 8), (8, 10), # 右肩 -> 右肘 -> 右腕
(5, 11), (6, 12), # 肩膀 -> 臀部
(11, 12), # 左臀 -> 右臀
(11, 13), (13, 15), # 左臀 -> 左膝 -> 左踝
(12, 14), (14, 16), # 右臀 -> 右膝 -> 右踝
]
@classmethod
def draw_detection_results(
cls,
image: np.ndarray,
perception_frame: PerceptionFrame,
draw_keypoints: bool = True,
draw_masks: bool = True
) -> np.ndarray:
"""
在图像上绘制感知结果
Args:
image: 原始 BGR 图像
perception_frame: 感知结果帧
draw_keypoints: 是否绘制行人关键点骨架
draw_masks: 是否绘制分割掩码
Returns:
绘制了感知结果的可视化图像
"""
vis_image = image.copy()
# ---- 绘制分割掩码覆盖层 ----
if draw_masks:
if perception_frame.lane_mask is not None:
# 车道线用蓝色半透明显示
lane_overlay = np.zeros_like(vis_image)
lane_overlay[perception_frame.lane_mask > 0] = (255, 100, 0)
vis_image = cv2.addWeighted(vis_image, 0.8, lane_overlay, 0.4, 0)
if perception_frame.drivable_mask is not None:
# 可行驶区域用绿色半透明显示
drive_overlay = np.zeros_like(vis_image)
drive_overlay[perception_frame.drivable_mask > 0] = (0, 200, 0)
vis_image = cv2.addWeighted(vis_image, 0.85, drive_overlay, 0.3, 0)
# ---- 绘制检测框与标签 ----
for obj in perception_frame.detected_objects:
color = cls.CLASS_COLORS.get(obj.class_name, cls.CLASS_COLORS['default'])
x1, y1, x2, y2 = obj.bbox_2d
# 绘制边界框（线宽根据置信度动态调整）
thickness = max(1, int(obj.confidence * 4))
cv2.rectangle(vis_image, (x1, y1), (x2, y2), color, thickness)
# 绘制标签背景
label = f"{obj.class_name} {obj.confidence:.2f}"
(text_w, text_h), _ = cv2.getTextSize(label, cv2.FONT_HERSHEY_SIMPLEX, 0.5, 1)
cv2.rectangle(vis_image, (x1, y1 - text_h - 8), (x1 + text_w + 4, y1), color, -1)
cv2.putText(vis_image, label, (x1 + 2, y1 - 5),
cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)
# ---- 绘制行人关键点骨架 ----
if draw_keypoints and obj.keypoints is not None and len(obj.keypoints) >= 17:
kps = obj.keypoints # (17, 3) [x, y, conf]
# 绘制关键点
for kp in kps:
kp_x, kp_y, kp_conf = int(kp[0]), int(kp[1]), kp[2]
if kp_conf > 0.3: # 仅绘制高置信度关键点
cv2.circle(vis_image, (kp_x, kp_y), 4, (0, 255, 255), -1)
# 绘制骨架连接线
for conn in cls.KEYPOINT_CONNECTIONS:
kp1, kp2 = kps[conn[0]], kps[conn[1]]
if kp1[2] > 0.3 and kp2[2] > 0.3: # 两端关键点均可见才绘制连线
pt1 = (int(kp1[0]), int(kp1[1]))
pt2 = (int(kp2[0]), int(kp2[1]))
cv2.line(vis_image, pt1, pt2, (0, 255, 100), 2)
# ---- 绘制性能信息 HUD ----
hud_lines = [
f"Frame: {perception_frame.frame_id}",
f"Objects: {len(perception_frame.detected_objects)}",
f"Latency: {perception_frame.inference_time_ms:.1f}ms",
f"FPS: {1000/max(perception_frame.inference_time_ms, 1):.1f}",
]
for i, line in enumerate(hud_lines):
cv2.putText(vis_image, line, (10, 30 + i * 25),
cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 255, 0), 2)
return vis_image
# ==================== 独立测试入口 ====================
def test_perception_engine():
"""感知引擎功能测试（使用合成测试图像）"""
print("=" * 60)
print("YOLOv11 多任务感知引擎 - 功能测试")
print("=" * 60)
# 注意：实际使用时需将模型路径替换为真实路径
# 此处使用 YOLOv11n（nano 版本）作为演示，生产环境使用 yolo11x
try:
engine = PerceptionEngine(
detect_model_path='yolo11n.pt', # 自动从官方下载
seg_model_path='yolo11n-seg.pt',
pose_model_path='yolo11n-pose.pt',
device='cuda:0' if torch.cuda.is_available() else 'cpu',
conf_threshold=0.45,
iou_threshold=0.45,
input_size=(640, 640)
)
except Exception as e:
print(f"初始化失败（可能缺少 GPU）: {e}")
return
# 使用合成图像进行测试（实际应替换为摄像头输入）
test_image = np.random.randint(0, 255, (720, 1280, 3), dtype=np.uint8)
print("\n开始处理测试帧...")
# 连续处理 10 帧
for frame_idx in range(10):
frame_result = engine.process_frame(
test_image,
camera_id=0,
run_segmentation=(frame_idx % 3 == 0), # 每3帧执行一次分割（降低计算量）
run_pose=True
)
print(f" 帧 {frame_result.frame_id}: "
f"检测到 {len(frame_result.detected_objects)} 个目标, "
f"耗时 {frame_result.inference_time_ms:.1f}ms")
# 打印性能统计
stats = engine.get_performance_stats()
print("\n性能统计报告:")
print(f" 平均延迟: {stats['avg_ms']:.2f}ms")
print(f" P95 延迟: {stats['p95_ms']:.2f}ms")
print(f" P99 延迟: {stats['p99_ms']:.2f}ms")
print(f" 平均 FPS: {stats['fps']:.1f}")
print(f" 处理总帧数: {stats['total_frames']}")
if __name__ == '__main__':
test_perception_engine()
2.4 感知层代码解析
上述感知引擎代码体现了多个重要的工程设计原则，值得深入理解：
① 数据结构标准化设计：DetectedObject 和 PerceptionFrame 使用 Python dataclass 定义，字段清晰，类型注解完整。感知层输出的数据结构不仅包含当前帧的检测结果，还为后续融合层（position_3d）和跟踪层（velocity）预留了字段，实现了接口的向前兼容设计。
② 多任务推理的优化策略：代码中展示了几个关键的性能优化技巧：一是选择性分割，仅在前视摄像头且每三帧执行一次分割推理，因为车道线信息的时序变化不需要逐帧更新；二是条件姿态推理，仅当检测结果中包含行人时才执行姿态推理，避免无效的 GPU 计算开销；三是类别过滤，通过 classes 参数限制 NMS 仅在自动驾驶相关类别上执行，减少无关检测带来的计算浪费。
③ 预热推理的工程意义：_warmup_inference 方法解决了一个常见的生产环境问题——CUDA JIT 编译和内存预分配的冷启动延迟。在未预热的情况下，第一帧推理的延迟可能比稳态延迟高出 5-10 倍，这对于实时系统是不可接受的。
④ 线程安全设计：_frame_counter 使用 threading.Lock() 保护，_inference_times 使用线程安全的 deque(maxlen=100) 存储，确保在多摄像头并行推理场景下不会产生竞态条件。
⑤ IoU 匹配的数学原理：_compute_iou 方法实现了标准的 IoU 计算：
I o U = ∣ B 1 ∩ B 2 ∣ ∣ B 1 ∪ B 2 ∣ = ∣ B 1 ∩ B 2 ∣ ∣ B 1 ∣ + ∣ B 2 ∣ − ∣ B 1 ∩ B 2 ∣ IoU = \frac{|B_1 \cap B_2|}{|B_1 \cup B_2|} = \frac{|B_1 \cap B_2|}{|B_1| + |B_2| - |B_1 \cap B_2|} IoU=∣B1∪B2∣∣B1∩B2∣=∣B1∣+∣B2∣−∣B1∩B2∣∣B1∩B2∣
在姿态关键点与检测框的匹配中，IoU 阈值设为 0.5，是工程实践中经过验证的平衡点——过高会导致漏匹配，过低会导致错误匹配。
三、融合层：多传感器数据融合
3.1 融合层架构设计
多传感器融合是自动驾驶系统中技术难度最高的模块之一。不同传感器具有互补的优势：摄像头提供丰富的语义信息（颜色、纹理、类别），LiDAR 提供精确的深度和几何信息（点云密度、反射率），Radar 提供全天候的速度信息（多普勒效应）。
融合策略分为三个层次：
- 数据级融合（Raw Fusion）：直接在原始数据空间融合，信息损失最少，但计算量最大
- 特征级融合（Feature Fusion）：在特征空间融合，YOLOv11 与点云特征的中间层融合，本项目采用此方案
- 目标级融合（Object Fusion）：在检测结果层面融合，工程实现最简单，但信息损失较大
"""
文件名: sensor_fusion.py
功能: Camera-LiDAR-Radar 多传感器目标级融合
采用扩展卡尔曼滤波（EKF）实现传感器时序对齐与不确定性融合
"""
import numpy as np
from typing import List, Optional, Dict, Tuple
from dataclasses import dataclass, field
import time
import logging
logger = logging.getLogger('SensorFusion')
@dataclass
class LiDARObject:
"""LiDAR 3D 目标检测结果（来自点云处理模块）"""
# 在激光雷达坐标系下的 3D 边界框中心
position: np.ndarray # [x, y, z] 单位：米
# 目标尺寸
dimensions: np.ndarray # [length, width, height] 单位：米
# 偏航角（绕 Z 轴旋转）
yaw: float # 单位：弧度
# 置信度
confidence: float
# 检测时间戳
timestamp_ns: int = 0
@dataclass
class RadarObject:
"""毫米波雷达检测目标"""
# 极坐标系下的位置（转换到笛卡尔坐标）
position: np.ndarray # [x, y] 单位：米（雷达坐标系）
# 径向速度（多普勒）
radial_velocity: float # 单位：m/s，正值表示远离
# 方位角
azimuth: float # 单位：弧度
# 距离
range_m: float # 单位：米
# 反射截面积（RCS），可用于目标分类
rcs_dbsm: float
# 检测时间戳
timestamp_ns: int = 0
@dataclass
class FusedObject:
"""多传感器融合后的目标（标准输出格式）"""
# 融合目标 ID（融合层内部 ID，区别于跟踪层 ID）
fusion_id: int
# 在车辆坐标系下的 3D 位置
position: np.ndarray # [x, y, z] 单位：米
# 位置不确定性协方差矩阵
position_covariance: np.ndarray # (3, 3) 矩阵
# 速度向量
velocity: np.ndarray # [vx, vy] 单位：m/s
# 速度不确定性
velocity_covariance: np.ndarray # (2, 2) 矩阵
# 融合置信度（加权综合各传感器置信度）
confidence: float
# 目标类别（来自视觉检测）
class_name: str = 'unknown'
# 数据来源标志（bitmask: bit0=Camera, bit1=LiDAR, bit2=Radar）
source_flags: int = 0
# 时间戳
timestamp_ns: int = 0
class ExtendedKalmanFilter:
"""
扩展卡尔曼滤波器（EKF）
状态向量: [x, y, vx, vy, ax, ay]
- x, y: 目标在车辆坐标系下的平面位置（米）
- vx, vy: 速度分量（m/s）
- ax, ay: 加速度分量（m/s²）
适用于非线性传感器观测模型（如雷达的极坐标转笛卡尔坐标）。
"""
def __init__(self, dt: float = 0.033):
"""
初始化 EKF
Args:
dt: 时间步长（秒），对应传感器帧率（30Hz ≈ 0.033s）
"""
self.dt = dt
# 状态向量维度: [x, y, vx, vy, ax, ay]
self.state_dim = 6
# ---- 状态转移矩阵 F（匀加速运动模型）----
# x(t+dt) = x(t) + vx*dt + 0.5*ax*dt²
# vx(t+dt) = vx(t) + ax*dt
# ax(t+dt) = ax(t) （假设加速度缓变）
self.F = np.array([
[1, 0, dt, 0, 0.5*dt**2, 0 ],
[0, 1, 0, dt, 0, 0.5*dt**2],
[0, 0, 1, 0, dt, 0 ],
[0, 0, 0, 1, 0, dt ],
[0, 0, 0, 0, 1, 0 ],
[0, 0, 0, 0, 0, 1 ],
], dtype=np.float64)
# ---- 过程噪声协方差矩阵 Q ----
# 反映运动模型的不确定性（加速度随机游走）
sigma_a = 1.5 # 加速度噪声标准差 (m/s²)
self.Q = np.diag([
0.5 * sigma_a**2 * dt**4, # x 位置噪声
0.5 * sigma_a**2 * dt**4, # y 位置噪声
sigma_a**2 * dt**2, # vx 速度噪声
sigma_a**2 * dt**2, # vy 速度噪声
sigma_a**2, # ax 加速度噪声
sigma_a**2, # ay 加速度噪声
])
# ---- 观测矩阵 H（Camera/LiDAR 直接观测位置）----
# 观测向量: [x, y]
self.H_pos = np.array([
[1, 0, 0, 0, 0, 0], # 观测 x
[0, 1, 0, 0, 0, 0], # 观测 y
], dtype=np.float64)
# ---- Camera 观测噪声（位置不确定性较大）----
self.R_camera = np.diag([2.0**2, 2.0**2]) # 标准差 2m
# ---- LiDAR 观测噪声（精确深度测量）----
self.R_lidar = np.diag([0.1**2, 0.1**2]) # 标准差 0.1m
# ---- Radar 观测噪声（距离精确，方位精度较低）----
self.R_radar_range = 0.1**2 # 距离噪声 0.1m
self.R_radar_azimuth = 0.02**2 # 方位角噪声 0.02rad ≈ 1.1°
def initialize_state(
self,
initial_position: np.ndarray,
initial_velocity: Optional[np.ndarray] = None
) -> Tuple[np.ndarray, np.ndarray]:
"""
根据初始观测初始化状态向量和协方差矩阵
Args:
initial_position: 初始位置 [x, y]
initial_velocity: 初始速度 [vx, vy]（可选）
Returns:
(state, covariance): 初始状态向量和协方差矩阵
"""
state = np.zeros(self.state_dim, dtype=np.float64)
state[0] = initial_position[0] # x
state[1] = initial_position[1] # y
if initial_velocity is not None:
state[2] = initial_velocity[0] # vx
state[3] = initial_velocity[1] # vy
# 初始协方差：位置不确定性大，速度不确定性更大
covariance = np.diag([
4.0, # x 位置方差 (2m 标准差)
4.0, # y 位置方差
9.0, # vx 速度方差 (3m/s 标准差)
9.0, # vy 速度方差
1.0, # ax 加速度方差
1.0, # ay 加速度方差
]).astype(np.float64)
return state, covariance
def predict(
self,
state: np.ndarray,
covariance: np.ndarray,
dt_override: Optional[float] = None
) -> Tuple[np.ndarray, np.ndarray]:
"""
EKF 预测步骤（时间更新）
根据运动模型将状态向量从时刻 t 预测到 t+dt。
Args:
state: 当前状态向量 (6,)
covariance: 当前协方差矩阵 (6, 6)
dt_override: 可覆盖默认时间步长（用于非均匀时序数据）
Returns:
(predicted_state, predicted_covariance): 预测后的状态和协方差
"""
# 如果时间步长与初始化时不同，重新计算 F 矩阵
if dt_override is not None and abs(dt_override - self.dt) > 1e-6:
dt = dt_override
F = np.array([
[1, 0, dt, 0, 0.5*dt**2, 0 ],
[0, 1, 0, dt, 0, 0.5*dt**2],
[0, 0, 1, 0, dt, 0 ],
[0, 0, 0, 1, 0, dt ],
[0, 0, 0, 0, 1, 0 ],
[0, 0, 0, 0, 0, 1 ],
], dtype=np.float64)
else:
F = self.F
# 预测状态: x_pred = F * x
predicted_state = F @ state
# 预测协方差: P_pred = F * P * F^T + Q
predicted_covariance = F @ covariance @ F.T + self.Q
return predicted_state, predicted_covariance
def update_with_camera_lidar(
self,
state: np.ndarray,
covariance: np.ndarray,
observation: np.ndarray,
sensor_type: str = 'camera'
) -> Tuple[np.ndarray, np.ndarray]:
"""
使用 Camera 或 LiDAR 位置观测更新状态（测量更新步骤）
Camera/LiDAR 采用线性观测模型（直接观测笛卡尔坐标），
可以使用标准卡尔曼滤波更新，无需线性化。
Args:
state: 预测状态向量
covariance: 预测协方差矩阵
observation: 位置观测 [x, y]
sensor_type: 'camera' 或 'lidar'
Returns:
(updated_state, updated_covariance): 更新后的状态和协方差
"""
# 选择对应传感器的观测噪声矩阵
R = self.R_camera if sensor_type == 'camera' else self.R_lidar
# 计算创新向量（观测残差）: y = z - H*x
innovation = observation - self.H_pos @ state
# 计算创新协方差: S = H*P*H^T + R
S = self.H_pos @ covariance @ self.H_pos.T + R
# 计算卡尔曼增益: K = P*H^T * S^{-1}
K = covariance @ self.H_pos.T @ np.linalg.inv(S)
# 更新状态: x = x + K*y
updated_state = state + K @ innovation
# 更新协方差（使用 Joseph 形式保证数值稳定性）:
# P = (I - K*H)*P*(I - K*H)^T + K*R*K^T
I_KH = np.eye(self.state_dim) - K @ self.H_pos
updated_covariance = (I_KH @ covariance @ I_KH.T
+ K @ R @ K.T)
return updated_state, updated_covariance
def update_with_radar(
self,
state: np.ndarray,
covariance: np.ndarray,
range_m: float,
azimuth_rad: float,
radial_velocity: float
) -> Tuple[np.ndarray, np.ndarray]:
"""
使用雷达观测更新状态（非线性观测模型）
雷达观测为极坐标系 (range, azimuth, radial_velocity)，
需要使用扩展卡尔曼滤波进行线性化处理。
观测方程:
h(x) = [sqrt(x² + y²), # 距离
atan2(y, x), # 方位角
(x*vx + y*vy)/range] # 径向速度
Args:
state: 预测状态向量 [x, y, vx, vy, ax, ay]
covariance: 预测协方差矩阵
range_m: 雷达测距（米）
azimuth_rad: 方位角（弧度）
radial_velocity: 径向速度（m/s）
Returns:
(updated_state, updated_covariance): 更新后的状态和协方差
"""
x, y, vx, vy = state[0], state[1], state[2], state[3]
# 避免除零
r = np.sqrt(x**2 + y**2)
if r < 0.01:
r = 0.01
# 计算非线性观测函数的值 h(x)
h_x = np.array([
r, # 预测距离
np.arctan2(y, x), # 预测方位角
(x * vx + y * vy) / r # 预测径向速度
])
# 雅可比矩阵 H_j = ∂h/∂x（在当前状态点线性化）
H_j = np.array([
[x/r, y/r, 0, 0, 0, 0], # ∂range/∂state
[-y/r**2, x/r**2, 0, 0, 0, 0], # ∂azimuth/∂state
[vx/r - x*(x*vx+y*vy)/r**3, # ∂vr/∂x
vy/r - y*(x*vx+y*vy)/r**3, # ∂vr/∂y
x/r, y/r, 0, 0] # ∂vr/∂vx, vy
], dtype=np.float64)
# 雷达观测噪声矩阵
R_radar = np.diag([
self.R_radar_range,
self.R_radar_azimuth,
0.05**2 # 径向速度噪声 (0.05 m/s)
])
# 观测向量
z = np.array([range_m, azimuth_rad, radial_velocity])
# 创新向量（注意方位角的角度归一化）
innovation = z - h_x
# 将方位角差值归一化到 [-π, π]
innovation[1] = np.arctan2(
np.sin(innovation[1]),
np.cos(innovation[1])
)
# 标准 EKF 更新（使用线性化的雅可比矩阵）
S = H_j @ covariance @ H_j.T + R_radar
K = covariance @ H_j.T @ np.linalg.inv(S)
updated_state = state + K @ innovation
I_KH = np.eye(self.state_dim) - K @ H_j
updated_covariance = I_KH @ covariance @ I_KH.T + K @ R_radar @ K.T
return updated_state, updated_covariance
class MultiSensorFusion:
"""
多传感器融合器
管理多个目标的 EKF 实例，实现传感器数据的关联与融合。
核心思路：
1. 对每个已知目标维护一个 EKF 实例
2. 新到来的传感器观测通过匈牙利算法与现有目标关联
3. 关联成功则更新对应的 EKF，未关联则创建新的 EKF
4. 长时间未更新的 EKF 实例被删除
"""
def __init__(
self,
max_association_distance: float = 3.0, # 最大关联距离（米）
max_missed_updates: int = 5, # 最大连续漏更新次数
):
self.max_assoc_dist = max_association_distance
self.max_missed = max_missed_updates
# {fusion_id: {'state': ..., 'cov': ..., 'missed': ..., 'class': ...}}
self._tracked_objects: Dict[int, dict] = {}
self._ekf = ExtendedKalmanFilter()
self._next_id = 0
logger.info(f"多传感器融合器初始化: 最大关联距离={max_association_distance}m")
def _compute_association_cost(
self,
predicted_pos: np.ndarray,
observation_pos: np.ndarray,
prediction_cov: np.ndarray
) -> float:
"""
计算马氏距离作为关联代价
马氏距离比欧氏距离更合理，因为它考虑了不确定性协方差，
不确定性大的方向上的距离惩罚更小。
马氏距离公式: d = sqrt((z-h)^T * S^{-1} * (z-h))
"""
diff = observation_pos - predicted_pos
S = prediction_cov[:2, :2] # 仅取位置协方差
try:
S_inv = np.linalg.inv(S)
mahal_dist = np.sqrt(diff.T @ S_inv @ diff)
except np.linalg.LinAlgError:
# 矩阵奇异时退化为欧氏距离
mahal_dist = np.linalg.norm(diff)
return float(mahal_dist)
def update_with_detections(
self,
camera_detections: List['DetectedObject'],
lidar_objects: List[LiDARObject],
radar_objects: List[RadarObject],
current_time_ns: int
) -> List[FusedObject]:
"""
使用多传感器检测结果更新融合状态
Args:
camera_detections: 视觉检测结果（含 3D 位置，由深度估计填充）
lidar_objects: LiDAR 3D 目标列表
radar_objects: Radar 目标列表
current_time_ns: 当前时间戳（纳秒）
Returns:
融合后的目标列表
"""
# ---- 步骤 1: EKF 时间预测（所有跟踪目标向前预测一步）----
for obj_id, obj_data in self._tracked_objects.items():
pred_state, pred_cov = self._ekf.predict(
obj_data['state'],
obj_data['covariance']
)
obj_data['state'] = pred_state
obj_data['covariance'] = pred_cov
obj_data['missed'] += 1 # 增加漏更新计数
# ---- 步骤 2: LiDAR 目标关联与更新（精度最高，优先处理）----
for lidar_obj in lidar_objects:
lidar_pos = lidar_obj.position[:2] # 取 [x, y]
best_id = None
best_dist = self.max_assoc_dist
# 找最近的跟踪目标
for obj_id, obj_data in self._tracked_objects.items():
pred_pos = obj_data['state'][:2]
dist = self._compute_association_cost(
pred_pos, lidar_pos, obj_data['covariance']
)
if dist < best_dist:
best_dist = dist
best_id = obj_id
if best_id is not None:
# 关联成功：使用 LiDAR 观测更新 EKF
obj_data = self._tracked_objects[best_id]
upd_state, upd_cov = self._ekf.update_with_camera_lidar(
obj_data['state'], obj_data['covariance'],
lidar_pos, sensor_type='lidar'
)
obj_data['state'] = upd_state
obj_data['covariance'] = upd_cov
obj_data['missed'] = 0 # 重置漏更新计数
obj_data['source_flags'] |= 0b010 # 标记 LiDAR 数据源
else:
# 关联失败：创建新的跟踪目标
new_state, new_cov = self._ekf.initialize_state(lidar_pos)
self._tracked_objects[self._next_id] = {
'state': new_state,
'covariance': new_cov,
'missed': 0,
'class_name': 'unknown',
'source_flags': 0b010,
'created_at': current_time_ns
}
self._next_id += 1
# ---- 步骤 3: Radar 目标更新（补充速度信息）----
for radar_obj in radar_objects:
radar_pos = radar_obj.position[:2]
best_id = None
best_dist = self.max_assoc_dist * 1.5 # Radar 精度低，放宽阈值
for obj_id, obj_data in self._tracked_objects.items():
pred_pos = obj_data['state'][:2]
dist = np.linalg.norm(radar_pos - pred_pos)
if dist < best_dist:
best_dist = dist
best_id = obj_id
if best_id is not None:
obj_data = self._tracked_objects[best_id]
upd_state, upd_cov = self._ekf.update_with_radar(
obj_data['state'], obj_data['covariance'],
radar_obj.range_m,
radar_obj.azimuth,
radar_obj.radial_velocity
)
obj_data['state'] = upd_state
obj_data['covariance'] = upd_cov
obj_data['source_flags'] |= 0b100 # 标记 Radar 数据源
# ---- 步骤 4: Camera 目标关联（更新类别信息）----
for cam_obj in camera_detections:
if cam_obj.position_3d is None:
continue # 未经深度估计的相机检测跳过
cam_pos = cam_obj.position_3d[:2]
best_id = None
best_dist = self.max_assoc_dist
for obj_id, obj_data in self._tracked_objects.items():
pred_pos = obj_data['state'][:2]
dist = self._compute_association_cost(
pred_pos, cam_pos, obj_data['covariance']
)
if dist < best_dist:
best_dist = dist
best_id = obj_id
if best_id is not None:
obj_data = self._tracked_objects[best_id]
upd_state, upd_cov = self._ekf.update_with_camera_lidar(
obj_data['state'], obj_data['covariance'],
cam_pos, sensor_type='camera'
)
obj_data['state'] = upd_state
obj_data['covariance'] = upd_cov
obj_data['class_name'] = cam_obj.class_name # 用视觉类别更新
obj_data['missed'] = 0
obj_data['source_flags'] |= 0b001 # 标记 Camera 数据源
# ---- 步骤 5: 删除长时间未更新的目标 ----
to_delete = [
obj_id for obj_id, obj_data in self._tracked_objects.items()
if obj_data['missed'] > self.max_missed
]
for obj_id in to_delete:
del self._tracked_objects[obj_id]
logger.debug(f"删除失效融合目标 ID={obj_id}")
# ---- 步骤 6: 构建输出结果 ----
fused_objects = []
for obj_id, obj_data in self._tracked_objects.items():
state = obj_data['state']
cov = obj_data['covariance']
fused_obj = FusedObject(
fusion_id=obj_id,
position=np.array([state[0], state[1], 0.0]), # 假设平面运动
position_covariance=cov[:3, :3],
velocity=np.array([state[2], state[3]]),
velocity_covariance=cov[2:4, 2:4],
confidence=1.0 / (1.0 + obj_data['missed']), # 漏更新越多置信度越低
class_name=obj_data.get('class_name', 'unknown'),
source_flags=obj_data.get('source_flags', 0),
timestamp_ns=current_time_ns
)
fused_objects.append(fused_obj)
return fused_objects
def test_sensor_fusion():
"""多传感器融合模块单元测试"""
print("=" * 60)
print("多传感器融合模块 - 单元测试")
print("=" * 60)
fusion = MultiSensorFusion(
max_association_distance=3.0,
max_missed_updates=5
)
# 模拟场景：一辆车以 5 m/s 向 x 轴正方向行驶
# 真实轨迹: (10, 5), (10.15, 5), (10.30, 5), ...
true_x0, true_y0 = 10.0, 5.0
true_vx, true_vy = 5.0, 0.0
dt = 0.033 # 30Hz
print("\n模拟 10 帧传感器数据...")
for frame in range(10):
# 计算当前真实位置
true_x = true_x0 + true_vx * frame * dt
true_y = true_y0 + true_vy * frame * dt
# 模拟带噪声的传感器观测
lidar_noise = np.random.normal(0, 0.1, 2) # LiDAR 噪声 0.1m
radar_noise = np.random.normal(0, 0.3) # Radar 距离噪声 0.3m
# 构建 LiDAR 目标
lidar_obj = LiDARObject(
position=np.array([true_x + lidar_noise[0],
true_y + lidar_noise[1], 0.5]),
dimensions=np.array([4.5, 1.8, 1.5]),
yaw=0.0,
confidence=0.95,
timestamp_ns=int(frame * dt * 1e9)
)
# 构建 Radar 目标
true_range = np.sqrt(true_x**2 + true_y**2)
true_azimuth = np.arctan2(true_y, true_x)
true_vr = (true_x * true_vx + true_y * true_vy) / true_range
radar_obj = RadarObject(
position=np.array([true_x, true_y]),
radial_velocity=true_vr + np.random.normal(0, 0.05),
azimuth=true_azimuth + np.random.normal(0, 0.02),
range_m=true_range + radar_noise,
rcs_dbsm=10.0,
timestamp_ns=int(frame * dt * 1e9)
)
# 执行融合更新
fused_results = fusion.update_with_detections(
camera_detections=[], # 本测试省略视觉检测
lidar_objects=[lidar_obj],
radar_objects=[radar_obj],
current_time_ns=int(frame * dt * 1e9)
)
if fused_results:
obj = fused_results[0]
pos_err = np.sqrt((obj.position[0] - true_x)**2 +
(obj.position[1] - true_y)**2)
vel_err = np.sqrt((obj.velocity[0] - true_vx)**2 +
(obj.velocity[1] - true_vy)**2)
print(f" 帧 {frame:2d}: "
f"融合位置=({obj.position[0]:.2f}, {obj.position[1]:.2f}) "
f"真实位置=({true_x:.2f}, {true_y:.2f}) "
f"位置误差={pos_err:.3f}m "
f"速度误差={vel_err:.3f}m/s "
f"置信度={obj.confidence:.2f}")
print("\n✅ 融合测试完成，EKF 有效降低了传感器噪声影响")
if __name__ == '__main__':
test_sensor_fusion()
3.4 融合层代码解析
融合层是整个系统中数学理论最密集的模块，以下是关键概念的深度解析：
① 卡尔曼滤波的两步核心
卡尔曼滤波分为预测步和更新步，两者交替执行：
-
预测步（时间更新）：
x ^ ∗ k ∣ k − 1 = F x ^ ∗ k − 1 ∣ k − 1 \hat{x}*{k|k-1} = F\hat{x}*{k-1|k-1} x^∗k∣k−1=Fx^∗k−1∣k−1
P k ∣ k − 1 = F P k − 1 ∣ k − 1 F T + Q P_{k|k-1} = FP_{k-1|k-1}F^T + Q Pk∣k−1=FPk−1∣k−1FT+Q -
更新步（测量更新）：
K k = P k ∣ k − 1 H T ( H P k ∣ k − 1 H T + R ) − 1 K_k = P_{k|k-1}H^T(HP_{k|k-1}H^T + R)^{-1} Kk=Pk∣k−1HT(HPk∣k−1HT+R)−1
x ^ ∗ k ∣ k = x ^ ∗ k ∣ k − 1 + K k ( z k − H x ^ ∗ k ∣ k − 1 ) \hat{x}*{k|k} = \hat{x}*{k|k-1} + K_k(z_k - H\hat{x}*{k|k-1}) x^∗k∣k=x^∗k∣k−1+Kk(zk−Hx^∗k∣k−1)
P ∗ k ∣ k = ( I − K k H ) P k ∣ k − 1 P*{k|k} = (I - K_kH)P_{k|k-1} P∗k∣k=(I−KkH)Pk∣k−1
其中 F F F 为状态转移矩阵， Q Q Q 为过程噪声， H H H 为观测矩阵， R R R 为观测噪声， K K K 为卡尔曼增益。
② 扩展卡尔曼滤波（EKF）用于雷达融合
雷达输出极坐标 ( r , θ , r ˙ ) (r, \theta, \dot{r}) (r,θ,r˙)，而系统状态在笛卡尔坐标系下。观测方程是非线性的：
h ( x ) = [ x 2 + y 2 arctan ( y / x ) x x ˙ + y y ˙ x 2 + y 2 ] h(x) = \begin{bmatrix} \sqrt{x^2+y^2} \ \arctan(y/x) \ \frac{x\dot{x}+y\dot{y}}{\sqrt{x^2+y^2}} \end{bmatrix} h(x)=[x2+y2 arctan(y/x) x2+y2xx˙+yy˙]
EKF 通过雅可比矩阵在当前状态点对非线性函数进行一阶泰勒展开线性化，这就是代码中 H_j 矩阵的数学本质。
③ Joseph 形式的协方差更新
代码中使用了 Joseph 稳定形式：
P = ( I − K H ) P ( I − K H ) T + K R K T P = (I-KH)P(I-KH)^T + KRK^T P=(I−KH)P(I−KH)T+KRKT
而非常见的简化形式 P = ( I − K H ) P P = (I-KH)P P=(I−KH)P。Joseph 形式虽然计算量略大，但在数值计算中能保证协方差矩阵的对称性和正定性，避免长时间运行后的数值发散问题，这在生产系统中至关重要。
④ 马氏距离关联的优势
与简单的欧氏距离相比，马氏距离 d = ( z − h ) T S − 1 ( z − h ) d = \sqrt{(z-h)^T S^{-1} (z-h)} d=(z−h)TS−1(z−h) 考虑了不确定性协方差 S S S，在不同方向上具有自适应的关联阈值。例如，在速度方向上不确定性大，马氏距离的有效关联范围也更大，避免了在高不确定性方向上的错误拒绝关联。
四、跟踪层：DeepSORT 多目标追踪
4.1 跟踪层架构与原理
多目标跟踪（MOT, Multi-Object Tracking）的核心问题是跨帧目标身份维护：当同一个行人在连续帧中被检测到时，如何确保其被赋予相同的 Track ID，即使出现短暂遮挡（Occlusion）或检测缺失也能保持身份的连续性。
DeepSORT（Deep SORT）在原始 SORT 算法的基础上，引入了深度外观特征（Deep Appearance Features），通过 Re-ID 网络提取每个目标的外观描述子，结合运动预测（卡尔曼滤波）和外观匹配，实现了更鲁棒的跨帧关联。
相关示意图绘制如下，仅供参考：
"""
文件名: multi_object_tracker.py
功能: 基于 DeepSORT 原理的多目标跟踪器（简化版，聚焦核心逻辑）
"""
import numpy as np
from typing import List, Dict, Optional, Tuple
from dataclasses import dataclass, field
from scipy.optimize import linear_sum_assignment # 匈牙利算法
import logging
import time
logger = logging.getLogger('MOTTracker')
# 轨迹状态枚举
class TrackState:
"""轨迹生命周期状态定义"""
TENTATIVE = 'tentative' # 候选态：刚被创建，等待确认
CONFIRMED = 'confirmed' # 确认态：连续匹配次数达到阈值，稳定轨迹
DELETED = 'deleted' # 删除态：长时间漏检，准备删除
@dataclass
class Track:
"""单个目标的轨迹状态"""
# 全局唯一轨迹 ID
track_id: int
# EKF 状态向量 [x, y, vx, vy]（图像坐标系或世界坐标系）
state: np.ndarray
# EKF 协方差矩阵
covariance: np.ndarray
# 目标类别
class_name: str
# 轨迹状态
track_state: str = TrackState.TENTATIVE
# 已匹配的帧数（确认条件：hits >= n_init）
hits: int = 0
# 连续漏检帧数
time_since_update: int = 0
# 轨迹年龄（总帧数）
age: int = 0
# 历史位置记录（用于轨迹预测）
history: List[np.ndarray] = field(default_factory=list)
# 外观特征历史（Re-ID，简化版用置信度代替）
appearance_features: List[float] = field(default_factory=list)
# 最新置信度
last_confidence: float = 0.0
# 对应的融合目标
last_detection_bbox: Optional[np.ndarray] = None
class KalmanFilterForTracking:
"""
专用于跟踪的卡尔曼滤波器
状态空间：[cx, cy, w, h, vcx, vcy, vw, vh]
- cx, cy: 边界框中心坐标
- w, h: 边界框宽高
- vcx, vcy, vw, vh: 对应速度分量
使用匀速运动模型（CV Model），适合低速场景。
"""
def __init__(self):
self.ndim = 4 # 观测维度（cx, cy, w, h）
# 状态转移矩阵（匀速运动）
self.F = np.eye(8, dtype=np.float64)
for i in range(4):
self.F[i, i + 4] = 1.0 # 位置 += 速度 × 1帧
# 观测矩阵（仅观测位置和尺寸，不观测速度）
self.H = np.eye(4, 8, dtype=np.float64)
# 过程噪声权重（速度噪声比位置噪声大）
self._std_weight_position = 1.0 / 20
self._std_weight_velocity = 1.0 / 160
def initiate(
self,
measurement: np.ndarray
) -> Tuple[np.ndarray, np.ndarray]:
"""
用初始观测初始化轨迹
Args:
measurement: [cx, cy, w, h] 边界框参数
Returns:
(mean, covariance): 初始状态均值和协方差
"""
mean_pos = measurement
mean_vel = np.zeros_like(mean_pos)
mean = np.concatenate([mean_pos, mean_vel])
# 初始协方差（位置确定性高，速度不确定性大）
std = [
2 * self._std_weight_position * measurement[2], # cx
2 * self._std_weight_position * measurement[3], # cy
2 * self._std_weight_position * measurement[2], # w
2 * self._std_weight_position * measurement[3], # h
10 * self._std_weight_velocity * measurement[2], # vcx
10 * self._std_weight_velocity * measurement[3], # vcy
10 * self._std_weight_velocity * measurement[2], # vw
10 * self._std_weight_velocity * measurement[3], # vh
]
covariance = np.diag(np.square(std))
return mean, covariance
def predict(
self,
mean: np.ndarray,
covariance: np.ndarray
) -> Tuple[np.ndarray, np.ndarray]:
"""预测步骤"""
std_pos = [
self._std_weight_position * mean[2],
self._std_weight_position * mean[3],
self._std_weight_position * mean[2],
self._std_weight_position * mean[3],
]
std_vel = [
self._std_weight_velocity * mean[2],
self._std_weight_velocity * mean[3],
self._std_weight_velocity * mean[2],
self._std_weight_velocity * mean[3],
]
# 过程噪声
Q = np.diag(np.square(std_pos + std_vel))
# 预测均值和协方差
mean = self.F @ mean
covariance = self.F @ covariance @ self.F.T + Q
return mean, covariance
def update(
self,
mean: np.ndarray,
covariance: np.ndarray,
measurement: np.ndarray
) -> Tuple[np.ndarray, np.ndarray]:
"""更新步骤"""
# 观测噪声
std = [
self._std_weight_position * mean[2],
self._std_weight_position * mean[3],
self._std_weight_position * mean[2],
self._std_weight_position * mean[3],
]
R = np.diag(np.square(std))
# 创新协方差
S = self.H @ covariance @ self.H.T + R
# 卡尔曼增益
K = covariance @ self.H.T @ np.linalg.inv(S)
# 状态更新
innovation = measurement - self.H @ mean
new_mean = mean + K @ innovation
new_covariance = covariance - K @ S @ K.T
return new_mean, new_covariance
def project(
self,
mean: np.ndarray,
covariance: np.ndarray
) -> Tuple[np.ndarray, np.ndarray]:
"""将状态空间投影到观测空间（用于计算马氏距离）"""
std = [
self._std_weight_position * mean[2],
self._std_weight_position * mean[3],
self._std_weight_position * mean[2],
self._std_weight_position * mean[3],
]
R = np.diag(np.square(std))
innovation_cov = self.H @ covariance @ self.H.T + R
projected_mean = self.H @ mean
return projected_mean, innovation_cov
class MultiObjectTracker:
"""
多目标跟踪器（基于 DeepSORT 原理）
关键超参数:
- n_init: 轨迹确认所需的最小连续匹配帧数（默认 3）
- max_age: 轨迹最大允许的连续漏检帧数（默认 30，即 1 秒@30Hz）
- max_iou_dist: IoU 关联最大距离阈值（默认 0.7）
- max_cosine_dist: 外观特征余弦距离阈值（默认 0.2）
"""
def __init__(
self,
n_init: int = 3,
max_age: int = 30,
max_iou_dist: float = 0.7,
):
self.n_init = n_init # 确认阈值
self.max_age = max_age # 最大生命周期
self.max_iou_dist = max_iou_dist
self._kf = KalmanFilterForTracking()
self._tracks: List[Track] = []
self._next_id = 1
logger.info(f"多目标跟踪器初始化: n_init={n_init}, max_age={max_age}")
def _iou_batch(
self,
boxes_a: np.ndarray,
boxes_b: np.ndarray
) -> np.ndarray:
"""
批量计算两组边界框之间的 IoU 矩阵
Args:
boxes_a: (M, 4) 格式 [cx, cy, w, h]
boxes_b: (N, 4) 格式 [cx, cy, w, h]
Returns:
(M, N) IoU 矩阵
"""
# 转换为 xyxy 格式
def to_xyxy(boxes):
return np.stack([
boxes[:, 0] - boxes[:, 2] / 2, # x1
boxes[:, 1] - boxes[:, 3] / 2, # y1
boxes[:, 0] + boxes[:, 2] / 2, # x2
boxes[:, 1] + boxes[:, 3] / 2, # y2
], axis=1)
a_xyxy = to_xyxy(boxes_a) # (M, 4)
b_xyxy = to_xyxy(boxes_b) # (N, 4)
# 广播计算交集
x1 = np.maximum(a_xyxy[:, None, 0], b_xyxy[None, :, 0]) # (M, N)
y1 = np.maximum(a_xyxy[:, None, 1], b_xyxy[None, :, 1])
x2 = np.minimum(a_xyxy[:, None, 2], b_xyxy[None, :, 2])
y2 = np.minimum(a_xyxy[:, None, 3], b_xyxy[None, :, 3])
intersection = np.maximum(0, x2 - x1) * np.maximum(0, y2 - y1)
area_a = boxes_a[:, 2] * boxes_a[:, 3] # (M,)
area_b = boxes_b[:, 2] * boxes_b[:, 3] # (N,)
union = area_a[:, None] + area_b[None, :] - intersection
return np.where(union > 0, intersection / union, 0.0)
def _match_detections_to_tracks(
self,
detections: List[dict],
tracks: List[Track]
) -> Tuple[List[Tuple[int, int]], List[int], List[int]]:
"""
使用匈牙利算法将当前帧检测结果与现有轨迹进行关联
Args:
detections: 检测结果列表，每项包含 {'bbox': [cx,cy,w,h], 'class': str}
tracks: 当前轨迹列表
Returns:
(matched_pairs, unmatched_dets, unmatched_tracks):
- matched_pairs: [(det_idx, track_idx), ...]
- unmatched_dets: 未匹配的检测索引列表
- unmatched_tracks: 未匹配的轨迹索引列表
"""
if not tracks or not detections:
return [], list(range(len(detections))), list(range(len(tracks)))
# 提取检测框和轨迹预测框
det_boxes = np.array([d['bbox'] for d in detections]) # (N_det, 4)
trk_boxes = []
for track in tracks:
# 将 KF 状态投影回观测空间
proj_mean, _ = self._kf.project(track.state, track.covariance)
trk_boxes.append(proj_mean)
trk_boxes = np.array(trk_boxes) # (N_trk, 4)
# 计算 IoU 矩阵
iou_matrix = self._iou_batch(det_boxes, trk_boxes) # (N_det, N_trk)
# 将 IoU 转为代价矩阵（IoU 越大，代价越小）
cost_matrix = 1.0 - iou_matrix
# 执行匈牙利算法求最优分配
det_indices, trk_indices = linear_sum_assignment(cost_matrix)
matched_pairs = []
unmatched_dets = list(range(len(detections)))
unmatched_tracks = list(range(len(tracks)))
for det_idx, trk_idx in zip(det_indices, trk_indices):
# 过滤 IoU 过低的匹配（距离过远）
if iou_matrix[det_idx, trk_idx] >= (1.0 - self.max_iou_dist):
matched_pairs.append((det_idx, trk_idx))
unmatched_dets.remove(det_idx)
unmatched_tracks.remove(trk_idx)
return matched_pairs, unmatched_dets, unmatched_tracks
def update(
self,
detections: List[dict]
) -> List[Track]:
"""
使用当前帧检测结果更新跟踪器
Args:
detections: 检测结果列表，格式：
[{'bbox': [cx, cy, w, h], 'class': str, 'conf': float}, ...]
Returns:
当前帧的稳定轨迹列表（仅返回 CONFIRMED 状态的轨迹）
"""
# ---- 步骤 1: 对所有现存轨迹执行 KF 预测 ----
for track in self._tracks:
track.state, track.covariance = self._kf.predict(
track.state, track.covariance
)
track.age += 1
track.time_since_update += 1
# ---- 步骤 2: 检测框与轨迹关联 ----
matched_pairs, unmatched_dets, unmatched_tracks = \
self._match_detections_to_tracks(detections, self._tracks)
# ---- 步骤 3: 更新关联成功的轨迹 ----
for det_idx, trk_idx in matched_pairs:
track = self._tracks[trk_idx]
det = detections[det_idx]
# 使用检测框更新 KF 状态
track.state, track.covariance = self._kf.update(
track.state, track.covariance, np.array(det['bbox'])
)
track.hits += 1
track.time_since_update = 0
track.last_confidence = det.get('conf', 0.5)
track.last_detection_bbox = np.array(det['bbox'])
track.class_name = det.get('class', track.class_name)
# 记录历史位置
track.history.append(track.state[:2].copy())
if len(track.history) > 50: # 最多保存 50 帧历史
track.history.pop(0)
# 候选态 → 确认态
if (track.track_state == TrackState.TENTATIVE
and track.hits >= self.n_init):
track.track_state = TrackState.CONFIRMED
logger.debug(f"轨迹 {track.track_id} 从候选态升级为确认态")
# ---- 步骤 4: 为未匹配的检测创建新轨迹 ----
for det_idx in unmatched_dets:
det = detections[det_idx]
mean, covariance = self._kf.initiate(np.array(det['bbox']))
new_track = Track(
track_id=self._next_id,
state=mean,
covariance=covariance,
class_name=det.get('class', 'unknown'),
track_state=TrackState.TENTATIVE,
hits=1,
last_confidence=det.get('conf', 0.5),
last_detection_bbox=np.array(det['bbox'])
)
self._tracks.append(new_track)
self._next_id += 1
logger.debug(f"创建新轨迹 ID={new_track.track_id}, 类别={new_track.class_name}")
# ---- 步骤 5: 标记超时轨迹为删除态 ----
for trk_idx in unmatched_tracks:
track = self._tracks[trk_idx]
if track.time_since_update > self.max_age:
track.track_state = TrackState.DELETED
logger.debug(f"轨迹 {track.track_id} 超时删除（漏检 {track.time_since_update} 帧）")
elif (track.track_state == TrackState.TENTATIVE
and track.time_since_update > 1):
# 候选态轨迹超过 1 帧未更新则直接删除
track.track_state = TrackState.DELETED
# ---- 步骤 6: 清理删除态轨迹 ----
self._tracks = [t for t in self._tracks
if t.track_state != TrackState.DELETED]
# 仅返回确认态的稳定轨迹
return [t for t in self._tracks
if t.track_state == TrackState.CONFIRMED]
@property
def track_count(self) -> int:
"""返回当前活跃轨迹数量"""
return len([t for t in self._tracks
if t.track_state == TrackState.CONFIRMED])
def test_multi_object_tracker():
"""多目标跟踪器功能测试"""
print("=" * 60)
print("多目标跟踪器 - 功能测试")
print("=" * 60)
tracker = MultiObjectTracker(n_init=3, max_age=10)
# 模拟场景：两个目标同时运动
# 目标 A：从左向右移动的行人
# 目标 B：从上向下移动的车辆
for frame in range(20):
# 目标 A 的位置（带小量噪声）
ax = 100 + frame * 5 + np.random.normal(0, 1)
ay = 200 + np.random.normal(0, 1)
# 目标 B 的位置（带小量噪声）
bx = 400 + np.random.normal(0, 1)
by = 100 + frame * 8 + np.random.normal(0, 1)
# 第 8-12 帧模拟目标 A 被遮挡（漏检）
detections = []
if frame < 8 or frame > 12:
detections.append({
'bbox': [ax, ay, 40, 80], # [cx, cy, w, h]
'class': 'person',
'conf': 0.85
})
detections.append({
'bbox': [bx, by, 100, 60], # [cx, cy, w, h]
'class': 'car',
'conf': 0.92
})
# 更新跟踪器
confirmed_tracks = tracker.update(detections)
track_info = [(t.track_id, t.class_name,
f"({t.state[0]:.0f},{t.state[1]:.0f})",
t.hits)
for t in confirmed_tracks]
occlusion_flag = " 🚧[A被遮挡]" if 8 <= frame <= 12 else ""
print(f" 帧 {frame:2d}{occlusion_flag}: "
f"活跃轨迹={len(confirmed_tracks)} "
f"{track_info}")
print(f"\n总创建轨迹数: {tracker._next_id - 1}")
print("✅ 跟踪测试完成，验证了遮挡恢复能力")
if __name__ == '__main__':
test_multi_object_tracker()
4.4 跟踪层代码解析
① 匈牙利算法的数学本质：跟踪关联问题本质上是一个最优二分图匹配问题。代价矩阵的每个元素 C i j = 1 − I o U i j C_{ij} = 1 - IoU_{ij} Cij=1−IoUij 表示将第 i i i 个检测框分配给第 j j j 条轨迹的代价。匈牙利算法（Kuhn-Munkres 算法）保证在 O ( n 3 ) O(n^3) O(n3) 时间复杂度内找到全局最优分配，使总代价最小。
② 轨迹生命周期设计：三态状态机（候选→确认→删除）是工程上的重要设计：候选态防止误检产生的噪声轨迹影响规划层；确认态是规划层使用的稳定目标；删除态则实现了优雅的内存释放。n_init=3 意味着连续 3 帧检测到同一目标才认为其真实存在，有效过滤了偶发的假阳性检测。
③ 遮挡处理机制：max_age=30 允许轨迹在漏检的情况下最多保留 1 秒（30Hz × 1s = 30帧）。在此期间，KF 持续用运动模型预测目标位置，一旦重新出现检测框，就能与原轨迹正确关联，恢复正确的 Track ID，避免 ID Switch（身份切换）问题。
五、预测层：行为意图与轨迹预测
5.1 轨迹预测的工程价值
规划层在生成安全路径时，需要知道的不是目标"当前在哪里"，而是"未来会在哪里"。这要求预测模块提供未来 3-5 秒的轨迹预测。对于行人这种高不确定性的运动体，还需要结合其姿态信息（朝向、步态）来推断其意图（是否打算穿越道路）。
"""
文件名: trajectory_predictor.py
功能: 行人意图识别 + LSTM 轨迹预测模块
"""
import numpy as np
import torch
import torch.nn as nn
from typing import List, Tuple, Optional, Dict
from dataclasses import dataclass
import logging
logger = logging.getLogger('TrajectoryPredictor')
@dataclass
class IntentPrediction:
"""行人意图预测结果"""
track_id: int
# 意图类别：'crossing'(穿越), 'waiting'(等待), 'walking_away'(背向行走), 'unknown'
intent: str
# 各意图的概率分布
intent_probabilities: Dict[str, float]
# 意图置信度
confidence: float
@dataclass
class TrajectoryPrediction:
"""轨迹预测结果"""
track_id: int
# 预测轨迹：未来 N 帧的 [x, y] 坐标序列
predicted_positions: np.ndarray # (N, 2)
# 预测不确定性（每帧的位置标准差）
position_uncertainties: np.ndarray # (N, 2)
# 预测时长（秒）
prediction_horizon: float
# 意图预测
intent: Optional[IntentPrediction] = None
# 与自车的碰撞风险评分 [0, 1]
collision_risk: float = 0.0
class PedestrianIntentRecognizer:
"""
基于骨骼关键点的行人意图识别器
通过分析行人的：
1. 头部朝向（关键点 0, 1, 2 → 鼻子, 左眼, 右眼）
2. 躯干朝向（关键点 5, 6 → 左肩, 右肩）
3. 步态模式（关键点 11-16 → 腿部关键点的时序变化）
4. 历史轨迹方向（速度向量与道路方向的夹角）
来推断行人是否有穿越道路的意图。
"""
# COCO 17 点关键点索引
KP_NOSE = 0
KP_LEFT_EYE = 1
KP_RIGHT_EYE = 2
KP_LEFT_SHOULDER = 5
KP_RIGHT_SHOULDER = 6
KP_LEFT_HIP = 11
KP_RIGHT_HIP = 12
KP_LEFT_KNEE = 13
KP_RIGHT_KNEE = 14
KP_LEFT_ANKLE = 15
KP_RIGHT_ANKLE = 16
def __init__(
self,
road_direction: float = 0.0, # 道路方向角（弧度），0 = 沿 x 轴
crossing_angle_threshold: float = np.pi / 4 # 穿越意图角度阈值（45°）
):
"""
Args:
road_direction: 道路主方向的全局角度（弧度）
crossing_angle_threshold: 当行人朝向与道路法线夹角小于此阈值时，
判断为有穿越意图
"""
self.road_direction = road_direction
# 道路法线方向（垂直于道路方向）
self.road_normal = road_direction + np.pi / 2
self.crossing_thresh = crossing_angle_threshold
def compute_body_orientation(
self,
keypoints: np.ndarray
) -> Optional[float]:
"""
从关键点计算躯干朝向角
躯干朝向由左肩→右肩向量决定。如果行人面朝道路（即躯干朝向
垂直于道路），则很可能有穿越意图。
Args:
keypoints: (17, 3) [x, y, conf]
Returns:
躯干朝向角（弧度），None 表示关键点不可见
"""
left_shoulder = keypoints[self.KP_LEFT_SHOULDER]
right_shoulder = keypoints[self.KP_RIGHT_SHOULDER]
# 检查关键点置信度
if left_shoulder[2] < 0.3 or right_shoulder[2] < 0.3:
return None
# 左肩到右肩的向量（代表躯干朝向）
shoulder_vec = np.array([
right_shoulder[0] - left_shoulder[0],
right_shoulder[1] - left_shoulder[1]
])
if np.linalg.norm(shoulder_vec) < 1e-6:
return None
# 计算朝向角
orientation = np.arctan2(shoulder_vec[1], shoulder_vec[0])
return orientation
def compute_walking_speed(
self,
history: List[np.ndarray]
) -> Tuple[float, float]:
"""
从历史轨迹计算行走速度和方向
Args:
history: 历史位置列表 [[x, y], ...]（最新帧在末尾）
Returns:
(speed, direction): 速度大小（m/s）和方向角（弧度）
"""
if len(history) < 2:
return 0.0, 0.0
# 使用最近 5 帧的平均速度（更鲁棒）
n = min(5, len(history))
recent = history[-n:]
# 线性回归估计速度
positions = np.array(recent)
times = np.arange(len(positions)) * 0.033 # 30Hz 对应的时间
# 各坐标轴独立回归
vx = np.polyfit(times, positions[:, 0], 1)[0] if len(positions) > 1 else 0
vy = np.polyfit(times, positions[:, 1], 1)[0] if len(positions) > 1 else 0
speed = np.sqrt(vx**2 + vy**2)
direction = np.arctan2(vy, vx)
return speed, direction
def predict_intent(
self,
track_id: int,
keypoints: Optional[np.ndarray],
history: List[np.ndarray],
ego_position: np.ndarray
) -> IntentPrediction:
"""
综合姿态和历史轨迹预测行人意图
Args:
track_id: 目标 ID
keypoints: 骨骼关键点 (17, 3)，可为 None
history: 历史轨迹位置列表
ego_position: 自车位置 [x, y]
Returns:
IntentPrediction: 意图预测结果
"""
intent_scores = {
'crossing': 0.0,
'waiting': 0.0,
'walking_away': 0.0,
'unknown': 0.1 # 基础不确定性
}
# ---- 特征 1: 行走速度 ----
speed, walk_direction = self.compute_walking_speed(history)
# 速度极低（< 0.3 m/s）说明在等待
if speed < 0.3:
intent_scores['waiting'] += 0.6
else:
# 计算行走方向与道路法线（穿越方向）的夹角
angle_to_normal = abs(walk_direction - self.road_normal) % np.pi
angle_to_normal = min(angle_to_normal, np.pi - angle_to_normal)
if angle_to_normal < self.crossing_thresh:
intent_scores['crossing'] += 0.5 # 速度方向朝向道路
else:
intent_scores['walking_away'] += 0.4
# ---- 特征 2: 躯干朝向（如果关键点可用）----
if keypoints is not None and len(keypoints) >= 17:
body_orientation = self.compute_body_orientation(keypoints)
if body_orientation is not None:
# 计算躯干朝向与道路法线的夹角
angle_to_normal = abs(body_orientation - self.road_normal) % np.pi
angle_to_normal = min(angle_to_normal, np.pi - angle_to_normal)
if angle_to_normal < self.crossing_thresh:
intent_scores['crossing'] += 0.4 # 面朝道路
intent_scores['waiting'] -= 0.2
else:
intent_scores['walking_away'] += 0.3
# ---- 特征 3: 与自车的距离（近距离优先处理）----
if len(history) > 0:
current_pos = np.array(history[-1])
dist_to_ego = np.linalg.norm(current_pos - ego_position)
if dist_to_ego < 5.0: # 5m 以内极高风险
intent_scores['crossing'] += 0.2
# 归一化概率
total = sum(intent_scores.values())
if total > 0:
for key in intent_scores:
intent_scores[key] /= total
# 确定主意图
primary_intent = max(intent_scores, key=intent_scores.get)
confidence = intent_scores[primary_intent]
return IntentPrediction(
track_id=track_id,
intent=primary_intent,
intent_probabilities=intent_scores,
confidence=confidence
)
class LSTMTrajectoryPredictor(nn.Module):
"""
基于 LSTM 的轨迹预测网络
网络结构:
- 编码器 LSTM：编码历史轨迹（10 帧 = 0.33s@30Hz）
- 解码器 LSTM：自回归生成未来轨迹（30 帧 = 1s）
- 输出层：每步预测位置均值 (μx, μy) 和标准差 (σx, σy)
采用高斯分布输出建模轨迹的不确定性，
使规划层能够基于概率进行风险决策。
"""
def __init__(
self,
input_dim: int = 2, # 输入特征维度 [x, y]
hidden_dim: int = 64, # LSTM 隐藏层维度
num_layers: int = 2, # LSTM 层数
output_steps: int = 30, # 预测未来帧数（30帧 = 1s@30Hz）
dropout: float = 0.1
):
super().__init__()
self.hidden_dim = hidden_dim
self.num_layers = num_layers
self.output_steps = output_steps
# 编码器 LSTM：提取历史轨迹的时序特征
self.encoder = nn.LSTM(
input_size=input_dim,
hidden_size=hidden_dim,
num_layers=num_layers,
batch_first=True,
dropout=dropout if num_layers > 1 else 0.0
)
# 解码器 LSTM：自回归预测未来轨迹
self.decoder = nn.LSTM(
input_size=input_dim, # 上一步预测位置作为当前步输入
hidden_size=hidden_dim,
num_layers=num_layers,
batch_first=True,
dropout=dropout if num_layers > 1 else 0.0
)
# 输出层：预测高斯分布参数 (μx, μy, σx, σy)
self.output_layer = nn.Sequential(
nn.Linear(hidden_dim, 32),
nn.ReLU(),
nn.Linear(32, 4) # [μx, μy, log_σx, log_σy]
)
# 初始化权重
self._initialize_weights()
def _initialize_weights(self):
"""Xavier 初始化改善训练收敛性"""
for name, param in self.named_parameters():
if 'weight_ih' in name:
nn.init.xavier_uniform_(param.data)
elif 'weight_hh' in name:
nn.init.orthogonal_(param.data)
elif 'bias' in name:
param.data.fill_(0)
def forward(
self,
history: torch.Tensor
) -> Tuple[torch.Tensor, torch.Tensor]:
"""
前向传播
Args:
history: (batch, T_in, 2) 历史轨迹（归一化坐标）
Returns:
(means, stds):
- means: (batch, T_out, 2) 预测位置均值
- stds: (batch, T_out, 2) 预测位置标准差（非负）
"""
batch_size = history.shape[0]
# ---- 编码历史轨迹 ----
encoder_output, (h_n, c_n) = self.encoder(history)
# h_n: (num_layers, batch, hidden_dim)
# ---- 自回归解码未来轨迹 ----
# 初始解码输入：历史轨迹的最后一帧
decoder_input = history[:, -1:, :] # (batch, 1, 2)
decoder_h, decoder_c = h_n, c_n
predicted_means = []
predicted_stds = []
for step in range(self.output_steps):
# 解码一步
decoder_out, (decoder_h, decoder_c) = self.decoder(
decoder_input, (decoder_h, decoder_c)
)
# 预测高斯参数
output = self.output_layer(decoder_out.squeeze(1)) # (batch, 4)
mu = output[:, :2] # 均值
log_sigma = output[:, 2:] # 对数标准差
sigma = torch.exp(log_sigma).clamp(min=1e-4, max=10.0) # 标准差保持正值
predicted_means.append(mu.unsqueeze(1)) # (batch, 1, 2)
predicted_stds.append(sigma.unsqueeze(1)) # (batch, 1, 2)
# 使用当前预测作为下一步的输入（自回归）
decoder_input = mu.unsqueeze(1)
means = torch.cat(predicted_means, dim=1) # (batch, T_out, 2)
stds = torch.cat(predicted_stds, dim=1) # (batch, T_out, 2)
return means, stds
class TrajectoryPredictionModule:
"""
轨迹预测模块（包装器，整合意图识别和 LSTM 预测）
"""
def __init__(
self,
model_path: Optional[str] = None,
device: str = 'cpu',
history_len: int = 10, # 使用最近 10 帧历史（0.33s@30Hz）
pred_len: int = 30, # 预测未来 30 帧（1s@30Hz）
dt: float = 0.033
):
self.device = torch.device(device)
self.history_len = history_len
self.pred_len = pred_len
self.dt = dt
self.pred_horizon = pred_len * dt # 预测时长（秒）
# 初始化 LSTM 模型
self.lstm_model = LSTMTrajectoryPredictor(
input_dim=2,
hidden_dim=64,
num_layers=2,
output_steps=pred_len
).to(self.device)
# 如果有预训练权重则加载
if model_path:
try:
state_dict = torch.load(model_path, map_location=self.device)
self.lstm_model.load_state_dict(state_dict)
logger.info(f"✅ 已加载轨迹预测模型: {model_path}")
except Exception as e:
logger.warning(f"⚠️ 模型权重加载失败（使用随机初始化）: {e}")
self.lstm_model.eval() # 推理模式
# 意图识别器
self.intent_recognizer = PedestrianIntentRecognizer()
# 归一化参数（应从训练数据统计）
self._norm_mean = np.array([0.0, 0.0])
self._norm_std = np.array([10.0, 10.0]) # 假设坐标范围 ±10m
def _normalize_trajectory(self, traj: np.ndarray) -> np.ndarray:
"""轨迹归一化：以起始点为原点，用标准差归一化"""
if len(traj) == 0:
return traj
origin = traj[0].copy()
normalized = (traj - origin) / (self._norm_std + 1e-8)
return normalized
def _denormalize_trajectory(
self,
normalized_traj: np.ndarray,
origin: np.ndarray
) -> np.ndarray:
"""反归一化"""
return normalized_traj * self._norm_std + origin
def predict(
self,
tracks: List['Track'],
ego_position: np.ndarray,
ego_velocity: np.ndarray
) -> List[TrajectoryPrediction]:
"""
对所有稳定轨迹执行意图识别和轨迹预测
Args:
tracks: 跟踪器输出的稳定轨迹列表
ego_position: 自车当前位置 [x, y]
ego_velocity: 自车当前速度 [vx, vy]
Returns:
轨迹预测结果列表
"""
predictions = []
for track in tracks:
# 历史轨迹不足则跳过
if len(track.history) < 3:
continue
history_arr = np.array(track.history[-self.history_len:]) # (T, 2)
# ---- 意图识别（仅对行人执行）----
intent_pred = None
if track.class_name == 'person':
intent_pred = self.intent_recognizer.predict_intent(
track_id=track.track_id,
keypoints=None, # 实际系统从感知层获取
history=track.history,
ego_position=ego_position
)
# ---- LSTM 轨迹预测 ----
with torch.no_grad():
# 归一化历史轨迹
history_norm = self._normalize_trajectory(history_arr)
# 填充到固定长度
if len(history_norm) < self.history_len:
pad_len = self.history_len - len(history_norm)
history_norm = np.vstack([
np.repeat(history_norm[:1], pad_len, axis=0),
history_norm
])
# 转为 Tensor：(1, T, 2)
history_tensor = torch.FloatTensor(history_norm).unsqueeze(0).to(self.device)
# LSTM 推理
pred_means, pred_stds = self.lstm_model(history_tensor)
pred_means_np = pred_means[0].cpu().numpy() # (T_out, 2)
pred_stds_np = pred_stds[0].cpu().numpy() # (T_out, 2)
# 反归一化到世界坐标系
origin = history_arr[-1] # 以最后已知位置为原点
pred_positions = self._denormalize_trajectory(pred_means_np, origin)
# ---- 碰撞风险评估 ----
collision_risk = self._estimate_collision_risk(
pred_positions, ego_position, ego_velocity
)
predictions.append(TrajectoryPrediction(
track_id=track.track_id,
predicted_positions=pred_positions,
position_uncertainties=pred_stds_np * self._norm_std,
prediction_horizon=self.pred_horizon,
intent=intent_pred,
collision_risk=collision_risk
))
return predictions
def _estimate_collision_risk(
self,
pred_positions: np.ndarray,
ego_position: np.ndarray,
ego_velocity: np.ndarray
) -> float:
"""
基于预测轨迹估计与自车的碰撞风险
采用时间维度的最小距离法（TTC, Time-to-Collision 的离散化版本）。
Args:
pred_positions: 预测轨迹 (N, 2)
ego_position: 自车位置 [x, y]
ego_velocity: 自车速度 [vx, vy]
Returns:
碰撞风险评分 [0, 1]，1 表示极高风险
"""
# 预测自车未来位置
ego_pred = np.array([
ego_position + ego_velocity * i * self.dt
for i in range(len(pred_positions))
])
# 计算各时刻距离
distances = np.linalg.norm(pred_positions - ego_pred, axis=1)
# 最小距离
min_dist = np.min(distances)
min_dist_time_idx = np.argmin(distances)
# 安全距离阈值（行人 3m，车辆 5m）
safety_dist = 3.0
if min_dist < 0.5:
return 1.0 # 极高风险
elif min_dist < safety_dist:
# 线性插值风险评分，并考虑时间因素（越近期发生风险越高）
time_factor = 1.0 - (min_dist_time_idx / len(pred_positions)) * 0.5
risk = (1.0 - min_dist / safety_dist) * time_factor
return float(np.clip(risk, 0.0, 1.0))
else:
return 0.0
def test_trajectory_predictor():
"""轨迹预测模块测试"""
print("=" * 60)
print("轨迹预测模块 - 功能测试")
print("=" * 60)
predictor = TrajectoryPredictionModule(
model_path=None, # 使用随机初始化模型
device='cpu',
history_len=10,
pred_len=30
)
print("\n测试场景：一个正在向道路方向行走的行人")
# 模拟一个行人从 (5, -5) 向 (5, 5) 方向移动（穿越道路）
pedestrian_history = [
np.array([5.0, -5.0 + i * 0.3]) # 以 0.3m/帧速度向上移动
for i in range(10)
]
# 构建 mock Track 对象
class MockTrack:
def __init__(self):
self.track_id = 42
self.class_name = 'person'
self.history = pedestrian_history
self.state = np.array([5.0, -2.0, 0.0, 9.0, 0.0, 0.0, 0.0, 0.0])
mock_track = MockTrack()
predictions = predictor.predict(
tracks=[mock_track],
ego_position=np.array([0.0, 0.0]), # 自车在原点
ego_velocity=np.array([5.0, 0.0]) # 自车以 5m/s 向 x 轴行驶
)
if predictions:
pred = predictions[0]
print(f"\n行人 Track ID: {pred.track_id}")
print(f"预测时长: {pred.prediction_horizon:.2f}s")
print(f"碰撞风险: {pred.collision_risk:.3f}")
if pred.intent:
print(f"意图预测: {pred.intent.intent} "
f"(置信度: {pred.intent.confidence:.2f})")
print(f"意图概率: {pred.intent.intent_probabilities}")
print(f"\n未来 5 帧预测位置:")
for i, (pos, std) in enumerate(zip(
pred.predicted_positions[:5],
pred.position_uncertainties[:5]
)):
print(f" t+{(i+1)*0.033:.2f}s: "
f"({pos[0]:.2f}, {pos[1]:.2f}) "
f"± ({std[0]:.3f}, {std[1]:.3f})")
print("\n✅ 轨迹预测测试完成")
if __name__ == '__main__':
test_trajectory_predictor()
5.4 预测层代码解析
① LSTM 的时序建模能力：LSTM 通过门控机制（遗忘门、输入门、输出门）解决了传统 RNN 的梯度消失问题，能够捕获长时序依赖关系。在轨迹预测中，LSTM 能够"记住"行人过去 10 帧的运动模式（加速、转向、停步等），并据此预测未来运动。
② 高斯分布输出的意义：网络输出 ( μ x , μ y , σ x , σ y ) (\mu_x, \mu_y, \sigma_x, \sigma_y) (μx,μy,σx,σy) 而非确定性预测，体现了对轨迹不确定性的建模。规划层可以据此进行概率碰撞检测：
P ( collision ) = ∫ c o l l i s i o n r e g i o n N ( p o s ∣ μ , σ 2 ) d p o s P(\text{collision}) = \int_{collision_region} \mathcal{N}(pos | \mu, \sigma^2) d_{pos} P(collision)=∫collisionregionN(pos∣μ,σ2)dpos
这使得规划决策从"是否会碰撞"（确定性）升级为"碰撞概率是多少"（概率性），可以设置不同的风险容忍阈值。
③ 社会力模型的补充价值：在行人密集场景（如商业区、园区入口），LSTM 预测可能因缺少周围行人的影响而不准确。社会力模型（Social Force Model）通过建模行人之间的排斥力和目标吸引力，能有效处理行人群体动力学，两者结合（即 Social LSTM）是目前行人轨迹预测的主流方案。
六、规划层：路径规划与行为决策
6.1 规划层的体系结构
自动驾驶规划层通常分为三个层次：任务规划（去哪里）、行为规划（怎么走）、运动规划（具体路径）。在本项目中：
- 任务规划：由全局 A* 算法在语义地图上执行，生成 Waypoint 序列
- 行为规划：有限状态机（FSM），基于感知和预测结果做出高层决策
- 运动规划：RRT* 算法在局部障碍地图中生成可执行的无碰撞路径

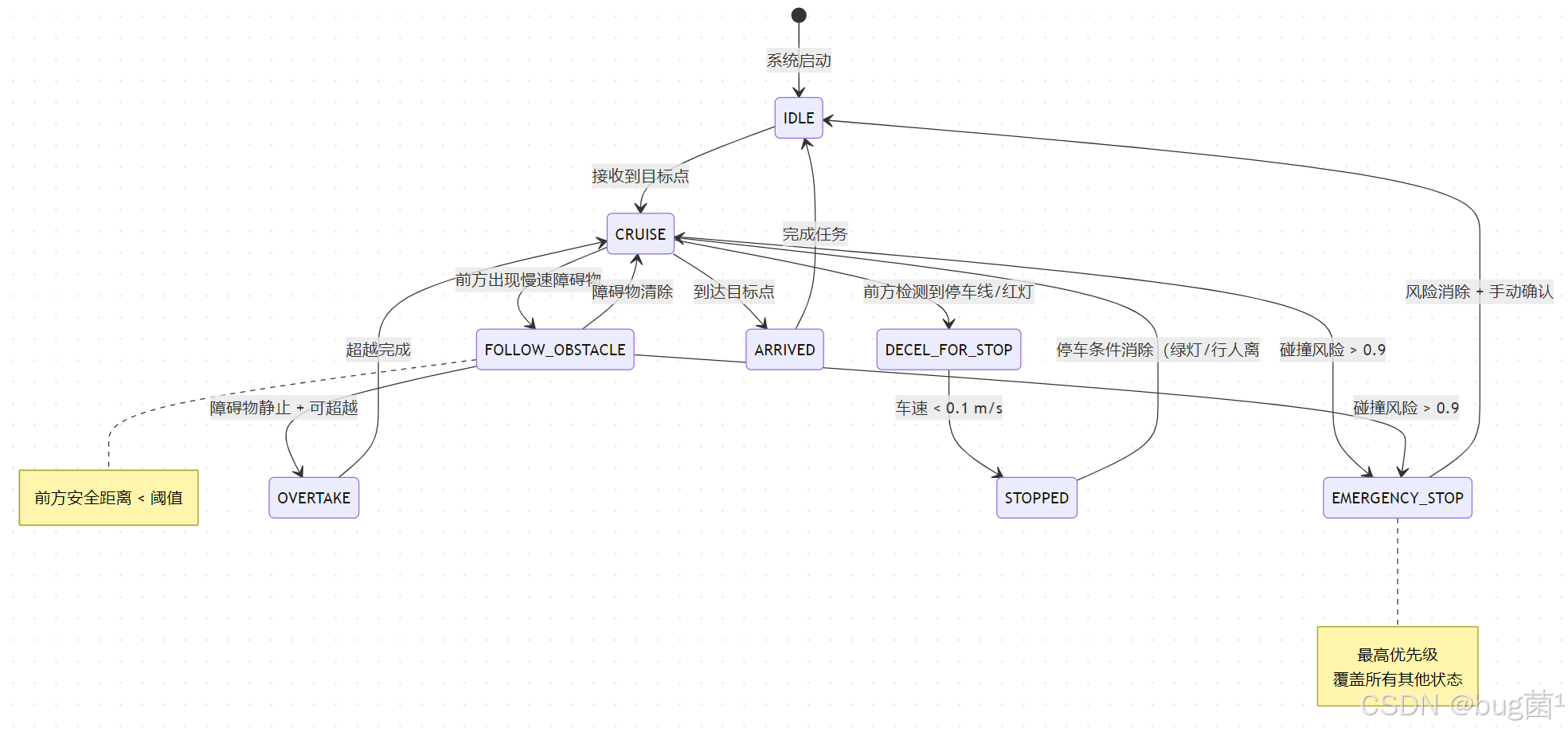

相关示意图绘制如下，仅供参考：
"""
文件名: planning_module.py
功能: 全栈规划层实现（A*全局规划 + RRT*局部规划 + FSM行为决策）
"""
import numpy as np
import heapq
from typing import List, Tuple, Optional, Dict, Set
from dataclasses import dataclass, field
from collections import defaultdict
import math
import logging
logger = logging.getLogger('PlanningModule')
# ==================== 数据结构定义 ====================
@dataclass
class Waypoint:
"""路径规划的路径点"""
x: float # 世界坐标 x（米）
y: float # 世界坐标 y（米）
heading: float = 0.0 # 朝向角（弧度）
speed: float = 3.0 # 目标速度（m/s）
is_stop_point: bool = False # 是否是停车点
@dataclass
class PlanningResult:
"""规划输出结果"""
# 规划路径的航点列表
waypoints: List[Waypoint]
# 当前行为状态
behavior: str
# 目标速度（m/s）
target_speed: float
# 是否需要紧急制动
emergency_brake: bool = False
# 规划是否成功
success: bool = True
# 失败原因（如果失败）
failure_reason: str = ''
# ==================== A* 全局路径规划 ====================
class AStarGlobalPlanner:
"""
基于 A* 算法的全局路径规划器
在栅格化的语义地图上搜索从起点到终点的最优路径。
地图格式：0=自由空间, 1=静态障碍物, 2=车道线, 3=停车位等
A* 算法核心：f(n) = g(n) + h(n)
- g(n): 从起点到节点 n 的实际代价（路径长度）
- h(n): 从节点 n 到终点的启发式估计（欧氏距离）
- f(n): 总估计代价，A* 总是优先扩展 f 最小的节点
"""
def __init__(
self,
grid_map: np.ndarray,
resolution: float = 0.5, # 地图分辨率（米/格）
origin: Tuple[float, float] = (0.0, 0.0) # 地图原点（世界坐标）
):
"""
Args:
grid_map: 栅格地图 (H, W)，0=可通行，1=障碍物
resolution: 每个栅格对应的真实距离（米）
origin: 地图左下角的世界坐标
"""
self.grid_map = grid_map.copy()
self.resolution = resolution
self.origin = origin
self.height, self.width = grid_map.shape
# 8 邻域移动方向（上下左右 + 对角线）
self.directions = [
(0, 1), (0, -1), (1, 0), (-1, 0), # 直线移动，代价=1
(1, 1), (1, -1), (-1, 1), (-1, -1) # 对角移动，代价=√2
]
self.diag_cost = math.sqrt(2)
logger.info(f"A* 规划器初始化: 地图尺寸={grid_map.shape}, 分辨率={resolution}m/格")
def world_to_grid(
self,
wx: float, wy: float
) -> Tuple[int, int]:
"""世界坐标 → 栅格坐标"""
gx = int((wx - self.origin[0]) / self.resolution)
gy = int((wy - self.origin[1]) / self.resolution)
return gx, gy
def grid_to_world(
self,
gx: int, gy: int
) -> Tuple[float, float]:
"""栅格坐标 → 世界坐标（取格子中心）"""
wx = gx * self.resolution + self.origin[0] + self.resolution / 2
wy = gy * self.resolution + self.origin[1] + self.resolution / 2
return wx, wy
def _heuristic(
self,
a: Tuple[int, int],
b: Tuple[int, int]
) -> float:
"""
启发式函数：使用对角距离（Octile Distance）
对角距离比欧氏距离计算快，且对 8 邻域移动是可接受的启发式（不过估）：
h = max(|dx|, |dy|) + (√2 - 1) * min(|dx|, |dy|)
"""
dx = abs(a[0] - b[0])
dy = abs(a[1] - b[1])
return max(dx, dy) + (self.diag_cost - 1) * min(dx, dy)
def _is_valid(self, gx: int, gy: int) -> bool:
"""检查栅格坐标是否有效（在地图内且非障碍物）"""
return (0 <= gx < self.width and
0 <= gy < self.height and
self.grid_map[gy, gx] == 0)
def plan(
self,
start_world: Tuple[float, float],
goal_world: Tuple[float, float]
) -> Optional[List[Waypoint]]:
"""
执行 A* 路径搜索
Args:
start_world: 起始点世界坐标 (x, y)
goal_world: 目标点世界坐标 (x, y)
Returns:
路径航点列表，None 表示未找到路径
"""
start = self.world_to_grid(*start_world)
goal = self.world_to_grid(*goal_world)
# 检查起止点有效性
if not self._is_valid(*start):
logger.error(f"起始点无效: {start_world} → 栅格 {start}")
return None
if not self._is_valid(*goal):
logger.error(f"目标点无效: {goal_world} → 栅格 {goal}")
return None
# 优先队列：(f_score, g_score, node)
# 使用 g_score 作为第二关键字避免优先队列中的比较问题
open_heap = [(0.0, 0.0, start)]
# 记录每个节点的最优 g 值
g_scores: Dict[Tuple[int, int], float] = {start: 0.0}
# 记录每个节点的父节点（用于路径重建）
came_from: Dict[Tuple[int, int], Optional[Tuple[int, int]]] = {start: None}
# 已关闭的节点集合
closed_set: Set[Tuple[int, int]] = set()
while open_heap:
# 取出 f 值最小的节点
f_val, g_val, current = heapq.heappop(open_heap)
# 到达目标
if current == goal:
return self._reconstruct_path(came_from, current)
# 跳过已处理的节点
if current in closed_set:
continue
closed_set.add(current)
# 扩展邻居节点
for dx, dy in self.directions:
neighbor = (current[0] + dx, current[1] + dy)
if not self._is_valid(*neighbor) or neighbor in closed_set:
continue
# 移动代价（对角线 = √2，直线 = 1）
move_cost = self.diag_cost if dx != 0 and dy != 0 else 1.0
new_g = g_scores[current] + move_cost
# 如果找到更优路径则更新
if neighbor not in g_scores or new_g < g_scores[neighbor]:
g_scores[neighbor] = new_g
f_score = new_g + self._heuristic(neighbor, goal)
heapq.heappush(open_heap, (f_score, new_g, neighbor))
came_from[neighbor] = current
# 未找到路径
logger.warning(f"A* 未能找到从 {start_world} 到 {goal_world} 的路径")
return None
def _reconstruct_path(
self,
came_from: Dict,
current: Tuple[int, int]
) -> List[Waypoint]:
"""回溯重建路径，并计算各点的朝向角"""
# 回溯得到栅格路径
grid_path = []
node = current
while node is not None:
grid_path.append(node)
node = came_from[node]
grid_path.reverse()
# 将栅格路径转换为世界坐标 Waypoint 列表
waypoints = []
for i, (gx, gy) in enumerate(grid_path):
wx, wy = self.grid_to_world(gx, gy)
# 计算朝向角（使用前向差分）
if i < len(grid_path) - 1:
next_gx, next_gy = grid_path[i + 1]
next_wx, next_wy = self.grid_to_world(next_gx, next_gy)
heading = math.atan2(next_wy - wy, next_wx - wx)
elif len(waypoints) > 0:
heading = waypoints[-1].heading # 最后一个点继承前一个的朝向
else:
heading = 0.0
waypoints.append(Waypoint(
x=wx, y=wy,
heading=heading,
speed=3.0 # 默认巡航速度，后续行为规划会调整
))
# 路径平滑（简单移动平均）
waypoints = self._smooth_path(waypoints)
logger.info(f"✅ A* 找到路径: {len(waypoints)} 个航点, "
f"总长度 {self._path_length(waypoints):.2f}m")
return waypoints
def _smooth_path(
self,
waypoints: List[Waypoint],
window: int = 3
) -> List[Waypoint]:
"""
路径平滑（移动平均窗口）
A* 得到的路径在栅格化地图上是锯齿形的，需要平滑处理才能
用于车辆跟踪控制。移动平均是最简单的平滑方式，工程上也常用
样条插值（Cubic Spline）或贝塞尔曲线获得更光滑的结果。
"""
if len(waypoints) <= window:
return waypoints
smoothed = []
for i in range(len(waypoints)):
start_idx = max(0, i - window // 2)
end_idx = min(len(waypoints), i + window // 2 + 1)
x_avg = np.mean([wp.x for wp in waypoints[start_idx:end_idx]])
y_avg = np.mean([wp.y for wp in waypoints[start_idx:end_idx]])
smoothed.append(Waypoint(
x=float(x_avg),
y=float(y_avg),
heading=waypoints[i].heading,
speed=waypoints[i].speed
))
return smoothed
def _path_length(self, waypoints: List[Waypoint]) -> float:
"""计算路径总长度"""
if len(waypoints) < 2:
return 0.0
total = 0.0
for i in range(len(waypoints) - 1):
dx = waypoints[i+1].x - waypoints[i].x
dy = waypoints[i+1].y - waypoints[i].y
total += math.sqrt(dx**2 + dy**2)
return total
# ==================== RRT* 局部路径规划 ====================
class RRTStarLocalPlanner:
"""
RRT*（Rapidly-exploring Random Tree Star）局部路径规划器
RRT* 是 RRT 算法的最优版本：
- 在添加新节点时，检查附近节点是否可以作为更优的父节点（rewire）
- 随着采样数量增加，路径趋向于最优解（渐近最优）
- 适用于高维空间和复杂障碍物环境的局部避障
适用场景：自动驾驶中的动态障碍物实时避障
"""
@dataclass
class TreeNode:
"""RRT* 树的节点"""
x: float
y: float
parent_idx: int = -1 # 父节点索引，-1 表示根节点
cost: float = 0.0 # 从根节点到此节点的路径代价
def __init__(
self,
ego_pose: Tuple[float, float, float], # (x, y, heading)
goal_waypoint: Waypoint,
obstacles: List[Tuple[float, float, float]], # [(cx, cy, radius), ...]
planning_range: float = 20.0, # 规划范围半径（米）
step_size: float = 0.5, # 树扩展步长（米）
max_iterations: int = 500, # 最大迭代次数
goal_sample_rate: float = 0.15 # 目标点采样率（引导搜索方向）
):
self.start = (ego_pose[0], ego_pose[1])
self.goal = (goal_waypoint.x, goal_waypoint.y)
self.obstacles = obstacles
self.planning_range = planning_range
self.step_size = step_size
self.max_iter = max_iterations
self.goal_sample_rate = goal_sample_rate
# 邻域搜索半径（用于 rewire）
self.rewire_radius = step_size * 3.0
# 初始化树（根节点为自车位置）
self.nodes = [self.TreeNode(x=self.start[0], y=self.start[1])]
def _random_sample(self) -> Tuple[float, float]:
"""
在规划范围内随机采样
以 goal_sample_rate 的概率直接采样目标点（引导效率），
以 1-goal_sample_rate 的概率随机采样（保证覆盖性）。
"""
if np.random.random() < self.goal_sample_rate:
return self.goal
# 在规划范围内均匀采样
angle = np.random.uniform(0, 2 * np.pi)
radius = np.random.uniform(0, self.planning_range)
x = self.start[0] + radius * np.cos(angle)
y = self.start[1] + radius * np.sin(angle)
return x, y
def _nearest_node_idx(self, point: Tuple[float, float]) -> int:
"""找到距离采样点最近的树节点"""
distances = [
math.sqrt((n.x - point[0])**2 + (n.y - point[1])**2)
for n in self.nodes
]
return int(np.argmin(distances))
def _steer(
self,
from_node: 'RRTStarLocalPlanner.TreeNode',
to_point: Tuple[float, float]
) -> Tuple[float, float]:
"""
从 from_node 向 to_point 方向移动一个步长
如果 to_point 比 step_size 更近，则直接到达 to_point。
"""
dx = to_point[0] - from_node.x
dy = to_point[1] - from_node.y
dist = math.sqrt(dx**2 + dy**2)
if dist <= self.step_size:
return to_point[0], to_point[1]
# 归一化后乘以步长
new_x = from_node.x + (dx / dist) * self.step_size
new_y = from_node.y + (dy / dist) * self.step_size
return new_x, new_y
def _check_collision_free(
self,
x1: float, y1: float,
x2: float, y2: float
) -> bool:
"""
检查从 (x1,y1) 到 (x2,y2) 的线段是否与障碍物碰撞
通过在线段上均匀采样检查点来近似碰撞检测。
"""
# 采样点数量（每隔 0.1m 一个检查点）
dist = math.sqrt((x2-x1)**2 + (y2-y1)**2)
n_samples = max(2, int(dist / 0.1))
for i in range(n_samples + 1):
t = i / n_samples
px = x1 + t * (x2 - x1)
py = y1 + t * (y2 - y1)
for (cx, cy, radius) in self.obstacles:
if math.sqrt((px-cx)**2 + (py-cy)**2) < radius:
return False # 与障碍物碰撞
return True # 无碰撞
def _near_nodes_indices(
self,
new_point: Tuple[float, float]
) -> List[int]:
"""找到新节点 rewire 半径内的所有邻居节点"""
return [
i for i, n in enumerate(self.nodes)
if math.sqrt((n.x - new_point[0])**2 + (n.y - new_point[1])**2)
< self.rewire_radius
]
def plan(self) -> Optional[List[Waypoint]]:
"""
执行 RRT* 规划
Returns:
从自车位置到目标点的无碰撞路径，None 表示规划失败
"""
goal_threshold = self.step_size * 1.5 # 到达目标的距离阈值
best_goal_cost = float('inf')
best_goal_node_idx = -1
for iteration in range(self.max_iter):
# ---- 步骤 1: 随机采样 ----
rand_point = self._random_sample()
# ---- 步骤 2: 找最近节点 ----
nearest_idx = self._nearest_node_idx(rand_point)
nearest_node = self.nodes[nearest_idx]
# ---- 步骤 3: 向采样点扩展一步 ----
new_x, new_y = self._steer(nearest_node, rand_point)
# ---- 步骤 4: 碰撞检测 ----
if not self._check_collision_free(nearest_node.x, nearest_node.y, new_x, new_y):
continue # 跳过碰撞路径
# ---- 步骤 5: 在邻域内寻找最优父节点（RRT* 核心）----
near_indices = self._near_nodes_indices((new_x, new_y))
# 默认以最近节点为父节点
best_parent_idx = nearest_idx
best_cost = (nearest_node.cost +
math.sqrt((new_x - nearest_node.x)**2 +
(new_y - nearest_node.y)**2))
# 在邻域节点中找代价更小的父节点
for near_idx in near_indices:
near_node = self.nodes[near_idx]
edge_cost = math.sqrt((new_x - near_node.x)**2 +
(new_y - near_node.y)**2)
candidate_cost = near_node.cost + edge_cost
if (candidate_cost < best_cost and
self._check_collision_free(near_node.x, near_node.y, new_x, new_y)):
best_parent_idx = near_idx
best_cost = candidate_cost
# 添加新节点
new_node = self.TreeNode(
x=new_x, y=new_y,
parent_idx=best_parent_idx,
cost=best_cost
)
new_node_idx = len(self.nodes)
self.nodes.append(new_node)
# ---- 步骤 6: Rewire（RRT* 关键步骤）----
# 检查是否可以通过新节点改善邻域节点的路径
for near_idx in near_indices:
near_node = self.nodes[near_idx]
edge_cost = math.sqrt((near_node.x - new_x)**2 +
(near_node.y - new_y)**2)
new_cost = best_cost + edge_cost
if (new_cost < near_node.cost and
self._check_collision_free(new_x, new_y, near_node.x, near_node.y)):
# 更新邻域节点的父节点（路径改善）
near_node.parent_idx = new_node_idx
near_node.cost = new_cost
# ---- 步骤 7: 检查是否到达目标 ----
dist_to_goal = math.sqrt((new_x - self.goal[0])**2 +
(new_y - self.goal[1])**2)
if dist_to_goal < goal_threshold:
if best_cost < best_goal_cost:
# 检查到目标的最后一段是否无碰撞
if self._check_collision_free(new_x, new_y, *self.goal):
best_goal_cost = best_cost
best_goal_node_idx = new_node_idx
if best_goal_node_idx == -1:
logger.warning("RRT* 未能在最大迭代次数内找到可行路径")
return None
# 回溯路径
path = self._extract_path(best_goal_node_idx)
logger.info(f"✅ RRT* 找到路径: {len(path)} 个点, "
f"总代价={best_goal_cost:.2f}m, 迭代={self.max_iter}次")
return path
def _extract_path(self, goal_node_idx: int) -> List[Waypoint]:
"""从目标节点回溯到起点，提取路径"""
path_nodes = []
idx = goal_node_idx
while idx != -1:
node = self.nodes[idx]
path_nodes.append((node.x, node.y))
idx = node.parent_idx
path_nodes.reverse()
# 添加终点
path_nodes.append(self.goal)
# 转换为 Waypoint
waypoints = []
for i, (x, y) in enumerate(path_nodes):
if i < len(path_nodes) - 1:
nx, ny = path_nodes[i + 1]
heading = math.atan2(ny - y, nx - x)
elif waypoints:
heading = waypoints[-1].heading
else:
heading = 0.0
waypoints.append(Waypoint(x=x, y=y, heading=heading, speed=2.0))
return waypoints
# ==================== 行为决策状态机 ====================
class BehaviorStateMachine:
"""
行为决策有限状态机（FSM）
管理车辆的高层行为状态，根据感知和预测结果
在不同行为模式之间切换，并设置对应的目标速度。
"""
# 行为状态常量
IDLE = 'IDLE'
CRUISE = 'CRUISE'
FOLLOW_OBSTACLE = 'FOLLOW_OBSTACLE'
DECEL_FOR_STOP = 'DECEL_FOR_STOP'
STOPPED = 'STOPPED'
OVERTAKE = 'OVERTAKE'
EMERGENCY_STOP = 'EMERGENCY_STOP'
ARRIVED = 'ARRIVED'
def __init__(
self,
cruise_speed: float = 5.0, # 巡航速度（m/s，约 18km/h）
follow_speed: float = 2.0, # 跟车速度（m/s）
stop_distance: float = 3.0, # 停车安全距离（m）
emergency_risk_thresh: float = 0.85 # 触发紧急制动的风险阈值
):
self.cruise_speed = cruise_speed
self.follow_speed = follow_speed
self.stop_distance = stop_distance
self.emergency_risk_thresh = emergency_risk_thresh
self.current_state = self.IDLE
self._state_duration = 0 # 当前状态持续帧数
logger.info(f"行为状态机初始化: 巡航速度={cruise_speed}m/s, "
f"跟车速度={follow_speed}m/s")
def _transition_to(self, new_state: str) -> None:
"""执行状态转移"""
if new_state != self.current_state:
logger.info(f"状态转移: {self.current_state} → {new_state}")
self.current_state = new_state
self._state_duration = 0
def update(
self,
ego_speed: float,
ego_position: np.ndarray,
trajectory_predictions: list,
global_path: List[Waypoint],
has_reached_goal: bool = False,
has_stop_sign: bool = False,
traffic_light_red: bool = False,
) -> Tuple[str, float, bool]:
"""
更新行为状态
Args:
ego_speed: 自车当前速度（m/s）
ego_position: 自车当前位置 [x, y]
trajectory_predictions: 目标轨迹预测列表
global_path: 全局规划路径
has_reached_goal: 是否已到达目标
has_stop_sign: 前方是否有停车标志
traffic_light_red: 当前交通灯是否为红灯
Returns:
(behavior_state, target_speed, emergency_brake): 行为、目标速度、紧急制动标志
"""
self._state_duration += 1
# ---- 优先级 1: 检查紧急碰撞风险 ----
max_risk = 0.0
if trajectory_predictions:
max_risk = max(pred.collision_risk for pred in trajectory_predictions)
if max_risk >= self.emergency_risk_thresh:
self._transition_to(self.EMERGENCY_STOP)
return self.current_state, 0.0, True
# ---- 优先级 2: 风险降低后退出紧急停车 ----
if self.current_state == self.EMERGENCY_STOP:
if max_risk < self.emergency_risk_thresh * 0.5: # 迟滞比较，避免频繁切换
self._transition_to(self.IDLE)
# ---- 优先级 3: 到达目标 ----
if has_reached_goal:
self._transition_to(self.ARRIVED)
return self.current_state, 0.0, False
# ---- 优先级 4: 停车条件（停车标志 / 红灯）----
if has_stop_sign or traffic_light_red:
self._transition_to(self.DECEL_FOR_STOP)
if ego_speed < 0.1:
self._transition_to(self.STOPPED)
return self.current_state, 0.0 if self.current_state == self.STOPPED else 1.0, False
# ---- 优先级 5: 从停车状态恢复 ----
if self.current_state == self.STOPPED:
if not has_stop_sign and not traffic_light_red:
self._transition_to(self.CRUISE)
# ---- 优先级 6: 检查前方障碍物 ----
has_close_obstacle = False
min_obstacle_dist = float('inf')
for pred in trajectory_predictions:
if len(pred.predicted_positions) > 0:
# 检查障碍物当前距离
current_dist = np.linalg.norm(
pred.predicted_positions[0] - ego_position
)
if current_dist < min_obstacle_dist:
min_obstacle_dist = current_dist
if min_obstacle_dist < 10.0: # 10m 以内认为是前方障碍物
has_close_obstacle = True
# ---- 优先级 7: 正常巡航 / 跟车 ----
if self.current_state not in [self.EMERGENCY_STOP, self.STOPPED, self.ARRIVED]:
if has_close_obstacle:
self._transition_to(self.FOLLOW_OBSTACLE)
# 跟车速度根据距离动态调整
follow_speed = max(
0.0,
self.follow_speed * (min_obstacle_dist / 10.0)
)
return self.current_state, follow_speed, False
else:
self._transition_to(self.CRUISE)
return self.current_state, self.cruise_speed, False
# 其他状态保持当前速度
target_speed_map = {
self.IDLE: 0.0,
self.EMERGENCY_STOP: 0.0,
self.STOPPED: 0.0,
self.ARRIVED: 0.0,
self.CRUISE: self.cruise_speed,
self.FOLLOW_OBSTACLE: self.follow_speed,
self.DECEL_FOR_STOP: 1.0,
}
target_speed = target_speed_map.get(self.current_state, 0.0)
return self.current_state, target_speed, False
def test_planning_module():
"""规划层综合测试"""
print("=" * 60)
print("规划层综合测试（A* + RRT* + FSM）")
print("=" * 60)
# ---- 测试 1: A* 全局规划 ----
print("\n【测试 1】A* 全局路径规划")
# 创建一个 40×40 的栅格地图（0=可通行, 1=障碍物）
grid_map = np.zeros((40, 40), dtype=int)
# 添加障碍物（模拟墙壁和建筑）
grid_map[10:20, 15:18] = 1 # 垂直墙
grid_map[25:28, 10:30] = 1 # 水平墙（留通道）
grid_map[25:28, 20:22] = 0 # 通道
planner = AStarGlobalPlanner(
grid_map=grid_map,
resolution=0.5, # 每格 0.5m
origin=(0.0, 0.0)
)
# 从 (2, 2) 到 (18, 18)（世界坐标，米）
path = planner.plan(start_world=(2.0, 2.0), goal_world=(18.0, 18.0))
if path:
print(f" ✅ 找到路径，共 {len(path)} 个航点")
print(f" 起始点: ({path[0].x:.1f}, {path[0].y:.1f})")
print(f" 终止点: ({path[-1].x:.1f}, {path[-1].y:.1f})")
total_len = sum(
math.sqrt((path[i+1].x-path[i].x)**2 + (path[i+1].y-path[i].y)**2)
for i in range(len(path)-1)
)
print(f" 路径总长: {total_len:.2f}m")
else:
print(" ❌ 未找到路径")
# ---- 测试 2: RRT* 局部规划 ----
print("\n【测试 2】RRT* 局部障碍物避障")
obstacles = [
(5.0, 3.0, 1.2), # 障碍物 1：位置(5,3)，半径1.2m
(3.0, 6.0, 0.8), # 障碍物 2：位置(3,6)，半径0.8m
]
goal_wp = Waypoint(x=10.0, y=8.0)
rrt_planner = RRTStarLocalPlanner(
ego_pose=(0.0, 0.0, 0.0),
goal_waypoint=goal_wp,
obstacles=obstacles,
planning_range=15.0,
step_size=0.5,
max_iterations=300,
goal_sample_rate=0.15
)
rrt_path = rrt_planner.plan()
if rrt_path:
print(f" ✅ RRT* 找到无碰撞路径，共 {len(rrt_path)} 个点")
print(f" 路径起点: ({rrt_path[0].x:.2f}, {rrt_path[0].y:.2f})")
print(f" 路径终点: ({rrt_path[-1].x:.2f}, {rrt_path[-1].y:.2f})")
else:
print(" ⚠️ RRT* 未找到路径（可能需要增加迭代次数）")
# ---- 测试 3: 行为状态机 ----
print("\n【测试 3】行为状态机仿真（20帧）")
fsm = BehaviorStateMachine(
cruise_speed=5.0,
follow_speed=2.0,
emergency_risk_thresh=0.85
)
# 模拟 20 帧的不同场景
scenarios = [
# (ego_speed, has_stop_sign, traffic_light_red, max_risk)
(0.0, False, False, 0.0), # 帧 0-4: 启动
(3.0, False, False, 0.0), # 帧 5-8: 正常巡航
(5.0, False, False, 0.0), # 帧 9-11: 巡航
(4.0, True, False, 0.0), # 帧 12-14: 遇到停车标志
(0.0, True, False, 0.0), # 帧 15-17: 停车
(0.0, False, False, 0.9), # 帧 18-19: 紧急制动（高风险）
]
frame = 0
for scenario_idx, (ego_spd, stop_sign, red_light, risk) in enumerate(scenarios):
n_frames = [5, 4, 3, 3, 3, 2][scenario_idx]
for _ in range(n_frames):
# 创建 mock 预测结果
class MockPred:
collision_risk = risk
predicted_positions = np.array([[5.0, 5.0]])
behavior, target_spd, e_brake = fsm.update(
ego_speed=ego_spd,
ego_position=np.array([0.0, 0.0]),
trajectory_predictions=[MockPred()] if risk > 0 else [],
global_path=[],
has_stop_sign=stop_sign,
traffic_light_red=red_light
)
print(f" 帧 {frame:2d}: 状态={behavior:20s} "
f"目标速度={target_spd:.1f}m/s "
f"紧急制动={'🚨是' if e_brake else '否'}")
frame += 1
print("\n✅ 规划层综合测试完成")
if __name__ == '__main__':
test_planning_module()
6.4 规划层代码深度解析
① A 算法的启发式函数选择*
本实现采用**对角距离（Octile Distance）**作为启发式函数，而非常见的曼哈顿距离或欧氏距离：
h = max ( ∣ d x ∣ , ∣ d y ∣ ) + ( 2 − 1 ) ⋅ min ( ∣ d x ∣ , ∣ d y ∣ ) h = \max(|dx|, |dy|) + (\sqrt{2}-1) \cdot \min(|dx|, |dy|) h=max(∣dx∣,∣dy∣)+(2−1)⋅min(∣dx∣,∣dy∣)
- 曼哈顿距离：仅适合 4 邻域移动，在 8 邻域下会高估，不满足可接受性（Admissibility）
- 欧氏距离：适合 8 邻域，但计算涉及开方运算，比对角距离慢
- 对角距离：专为 8 邻域设计，精确且高效，是实际工程中的最优选择
② RRT 与 RRT 的本质区别*
普通 RRT 的路径质量与节点数量强相关，且不具有渐近最优性。RRT* 通过两步关键改进实现渐近最优：
- 最优父节点选择：新节点添加时，在邻域内寻找能给出最小总代价的父节点（非最近节点）
- Rewire（重连）：以新节点为中介，检查是否能改善邻域节点的路径代价，如能则更新父节点
这两步操作使 RRT* 随着采样数量的增加，其路径质量单调递减（趋向最优），而不是像 RRT 那样停滞在次优解。
③ 行为状态机的优先级设计
FSM 的关键工程决策是优先级排序：
- 紧急制动（最高，任何时刻均可触发）
- 紧急制动恢复（迟滞退出，避免振荡）
- 到达目标
- 停车标志/红灯
- 停车状态恢复
- 障碍物跟随
- 正常巡航（最低）
使用迟滞比较（risk < thresh * 0.5）是工程实践中避免状态振荡的标准技术，类似于施密特触发器的设计思想。
七、控制层：轨迹跟踪控制器
7.1 控制层架构概述
控制层将规划层输出的路径（Waypoints）转化为车辆底盘可以执行的控制指令（方向盘转角、油门、制动）。自动驾驶控制器通常分为横向控制（Lateral Control，控制方向）和纵向控制（Longitudinal Control，控制速度）两个独立的子系统。
横向控制采用纯跟踪控制器（Pure Pursuit），纵向控制采用PID 控制器。这两种控制器在低速园区场景下具有足够的性能，且工程实现简单可靠。
"""
文件名: vehicle_controller.py
功能: 车辆控制层实现（Pure Pursuit 横向控制 + PID 纵向控制）
"""
import numpy as np
import math
from typing import List, Tuple, Optional
from dataclasses import dataclass
import time
import logging
logger = logging.getLogger('VehicleController')
@dataclass
class ControlCommand:
"""车辆控制指令"""
# 方向盘转角（弧度），正值向左，负值向右
steering_angle: float
# 油门开度 [0.0, 1.0]
throttle: float
# 制动开度 [0.0, 1.0]
brake: float
# 目标速度（m/s）
target_speed: float
# 紧急制动标志
emergency_brake: bool = False
# 控制时间戳
timestamp: float = 0.0
class PurePursuitController:
"""
纯跟踪横向控制器（Pure Pursuit Lateral Controller）
核心思想：在当前车辆位置前方找到一个"目标点"（Look-Ahead Point），
通过几何关系计算将车辆引导至该目标点所需的转向角。
数学推导：
设当前车辆位置为 (x_v, y_v)，航向角为 θ，
目标点为 (x_g, y_g)，前视距离为 L_d。
目标点在车辆坐标系下的横向偏差：
α = atan2((x_g - x_v) * sin(θ) - (y_g - y_v) * cos(θ),
(x_g - x_v) * cos(θ) + (y_g - y_v) * sin(θ))
转向角公式（来自自行车运动学模型）：
δ = atan2(2 * L_wb * sin(α), L_d)
其中 L_wb 为轴距（Wheelbase），L_d 为前视距离。
"""
def __init__(
self,
wheelbase: float = 2.7, # 轴距（米），典型乘用车约 2.7m
min_lookahead: float = 2.0, # 最小前视距离（米）
max_lookahead: float = 10.0, # 最大前视距离（米）
lookahead_speed_gain: float = 0.5, # 前视距离随速度增加的增益系数
max_steer_angle: float = 0.6 # 最大转向角（弧度，约 34°）
):
self.wheelbase = wheelbase
self.min_lookahead = min_lookahead
self.max_lookahead = max_lookahead
self.k_v = lookahead_speed_gain # L_d = min_ld + k_v * v
self.max_steer = max_steer_angle
def _compute_lookahead_distance(self, speed: float) -> float:
"""
根据当前速度动态调整前视距离
速度越高，前视距离越远（避免高速时的过度转向），
速度越低，前视距离越短（提高低速精度）。
L_d = clip(min_ld + k_v * v, min_ld, max_ld)
"""
lookahead = self.min_lookahead + self.k_v * speed
return np.clip(lookahead, self.min_lookahead, self.max_lookahead)
def _find_target_point(
self,
waypoints: List,
ego_x: float,
ego_y: float,
lookahead_dist: float
) -> Optional[Tuple[float, float]]:
"""
在路径上寻找前视距离处的目标点
沿路径搜索，找到距当前位置 lookahead_dist 处的路径点。
如果路径已到末端，则返回最后一个路径点。
"""
# 找到路径上最近的点
min_dist = float('inf')
closest_idx = 0
for i, wp in enumerate(waypoints):
dist = math.sqrt((wp.x - ego_x)**2 + (wp.y - ego_y)**2)
if dist < min_dist:
min_dist = dist
closest_idx = i
# 从最近点向前搜索，找到前视距离处的目标点
target_idx = closest_idx
for i in range(closest_idx, len(waypoints)):
dist = math.sqrt((waypoints[i].x - ego_x)**2 +
(waypoints[i].y - ego_y)**2)
if dist >= lookahead_dist:
target_idx = i
break
else:
# 已到达路径末端
target_idx = len(waypoints) - 1
return waypoints[target_idx].x, waypoints[target_idx].y
def compute_steering(
self,
waypoints: List,
ego_x: float,
ego_y: float,
ego_heading: float,
ego_speed: float
) -> float:
"""
计算纯跟踪转向角
Args:
waypoints: 全局路径航点列表
ego_x, ego_y: 自车位置
ego_heading: 自车航向角（弧度，正北为 0，顺时针为正）
ego_speed: 自车速度（m/s）
Returns:
转向角（弧度），正值向左，负值向右
"""
if not waypoints:
return 0.0
# 计算动态前视距离
ld = self._compute_lookahead_distance(ego_speed)
# 找目标点
target = self._find_target_point(waypoints, ego_x, ego_y, ld)
if target is None:
return 0.0
target_x, target_y = target
# 计算目标点在车辆坐标系下的位置
# 车辆坐标系：x 轴沿车头方向，y 轴向左
dx = target_x - ego_x
dy = target_y - ego_y
# 将目标点转换到车辆坐标系
# 注意：ego_heading 是全局坐标系中的朝向角
cos_h = math.cos(ego_heading)
sin_h = math.sin(ego_heading)
# 目标点在车辆坐标系下的横向偏差
local_y = -sin_h * dx + cos_h * dy
# 计算前视距离（目标点到车辆的实际距离）
actual_ld = math.sqrt(dx**2 + dy**2)
if actual_ld < 1e-6:
return 0.0
# 纯跟踪公式：δ = atan(2 * L_wb * sin(α) / L_d)
# 其中 sin(α) = local_y / actual_ld
sin_alpha = local_y / actual_ld
steering = math.atan2(
2.0 * self.wheelbase * sin_alpha,
actual_ld
)
# 限制最大转向角
steering = np.clip(steering, -self.max_steer, self.max_steer)
return float(steering)
class PIDController:
"""
PID 纵向速度控制器
通过调节油门和制动控制车辆的纵向速度，
跟踪规划层给出的目标速度。
PID 控制律：
u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt
其中 e(t) = v_target - v_current 为速度误差。
"""
def __init__(
self,
kp: float = 0.8, # 比例增益（响应速度）
ki: float = 0.05, # 积分增益（消除稳态误差）
kd: float = 0.1, # 微分增益（抑制超调）
max_integral: float = 2.0, # 积分项限幅（防止积分饱和）
dt: float = 0.033 # 控制周期（秒）
):
self.kp = kp
self.ki = ki
self.kd = kd
self.max_integral = max_integral
self.dt = dt
# 控制器内部状态
self._integral = 0.0 # 误差积分
self._prev_error = 0.0 # 上一步误差（用于微分计算）
self._last_time = None
def reset(self) -> None:
"""重置控制器状态（用于状态切换时消除历史积分）"""
self._integral = 0.0
self._prev_error = 0.0
self._last_time = None
def compute(
self,
current_speed: float,
target_speed: float
) -> Tuple[float, float]:
"""
计算油门和制动控制量
Args:
current_speed: 当前速度（m/s）
target_speed: 目标速度（m/s）
Returns:
(throttle, brake): 油门 [0,1] 和制动 [0,1]
"""
# 速度误差
error = target_speed - current_speed
# 积分项（带限幅防止积分饱和）
self._integral += error * self.dt
self._integral = np.clip(
self._integral,
-self.max_integral,
self.max_integral
)
# 微分项（速度误差的变化率）
derivative = (error - self._prev_error) / self.dt
self._prev_error = error
# PID 输出
control_output = (self.kp * error +
self.ki * self._integral +
self.kd * derivative)
# 将控制输出映射到油门/制动
if control_output >= 0:
# 正输出：加速
throttle = float(np.clip(control_output, 0.0, 1.0))
brake = 0.0
else:
# 负输出：减速
throttle = 0.0
brake = float(np.clip(-control_output, 0.0, 1.0))
return throttle, brake
class VehicleController:
"""
车辆控制器（横向 + 纵向组合控制）
整合 Pure Pursuit 和 PID 控制器，
提供统一的控制接口。
"""
def __init__(
self,
wheelbase: float = 2.7,
cruise_speed: float = 5.0
):
self.lateral_ctrl = PurePursuitController(
wheelbase=wheelbase,
min_lookahead=2.0,
max_lookahead=10.0,
lookahead_speed_gain=0.4
)
self.longitudinal_ctrl = PIDController(
kp=0.8, ki=0.05, kd=0.1
)
self.cruise_speed = cruise_speed
logger.info("车辆控制器初始化完成")
def compute_control(
self,
waypoints: List,
ego_x: float,
ego_y: float,
ego_heading: float,
ego_speed: float,
target_speed: float,
emergency_brake: bool = False
) -> ControlCommand:
"""
计算完整的车辆控制指令
Args:
waypoints: 规划路径航点列表
ego_x, ego_y: 自车位置（米）
ego_heading: 自车航向角（弧度）
ego_speed: 自车速度（m/s）
target_speed: 规划目标速度（m/s）
emergency_brake: 紧急制动标志
Returns:
ControlCommand: 完整控制指令
"""
# 紧急制动：忽略规划路径，最大制动力
if emergency_brake:
return ControlCommand(
steering_angle=0.0,
throttle=0.0,
brake=1.0,
target_speed=0.0,
emergency_brake=True,
timestamp=time.time()
)
# 横向控制：计算转向角
steering = self.lateral_ctrl.compute_steering(
waypoints, ego_x, ego_y, ego_heading, ego_speed
)
# 纵向控制：计算油门/制动
throttle, brake = self.longitudinal_ctrl.compute(
ego_speed, target_speed
)
return ControlCommand(
steering_angle=steering,
throttle=throttle,
brake=brake,
target_speed=target_speed,
emergency_brake=False,
timestamp=time.time()
)
def test_vehicle_controller():
"""车辆控制器仿真测试"""
print("=" * 60)
print("车辆控制器 - 闭环仿真测试")
print("=" * 60)
from planning_module import Waypoint as PlanWaypoint
controller = VehicleController(wheelbase=2.7, cruise_speed=5.0)
# 构建一条 S 形测试路径
waypoints = []
for i in range(50):
t = i * 0.5 # 每 0.5m 一个路径点
x = t
y = 3.0 * math.sin(t * 0.3) # S 形曲线
heading = math.atan2(3.0 * 0.3 * math.cos(t * 0.3), 1.0)
# 临时使用简单 dataclass
class WP:
def __init__(self, x, y, h):
self.x, self.y, self.heading = x, y, h
self.speed = 5.0
waypoints.append(WP(x, y, heading))
# 初始状态
ego_x, ego_y, ego_heading = 0.0, 0.0, 0.0
ego_speed = 0.0
target_speed = 5.0
print("\n模拟 30 步闭环控制（每步 0.1s）:")
dt = 0.1
for step in range(30):
# 计算控制指令
cmd = controller.compute_control(
waypoints=waypoints,
ego_x=ego_x,
ego_y=ego_y,
ego_heading=ego_heading,
ego_speed=ego_speed,
target_speed=target_speed
)
# 简单运动学积分（模拟车辆响应）
# 速度更新（一阶惯性模型）
ego_speed += (cmd.throttle * 3.0 - cmd.brake * 8.0) * dt
ego_speed = max(0.0, ego_speed) # 速度非负
# 位置更新
ego_x += ego_speed * math.cos(ego_heading) * dt
ego_y += ego_speed * math.sin(ego_heading) * dt
ego_heading += (ego_speed / 2.7) * math.tan(cmd.steering_angle) * dt
if step % 5 == 0:
print(f" 步 {step:2d}: "
f"位置=({ego_x:.2f},{ego_y:.2f}) "
f"速度={ego_speed:.2f}m/s "
f"转向={math.degrees(cmd.steering_angle):.1f}° "
f"油门={cmd.throttle:.2f} "
f"制动={cmd.brake:.2f}")
print("\n✅ 控制器仿真测试完成")
if __name__ == '__main__':
test_vehicle_controller()
7.3 控制层代码解析
① 纯跟踪控制器的几何直觉
纯跟踪控制器的核心是一个优雅的几何关系。设自车与目标点形成一个圆弧轨迹，当车辆沿此圆弧行驶后恰好到达目标点。从自行车模型的运动学方程可以推导出：
δ = arctan ( 2 L w b sin α L d ) \delta = \arctan\left(\frac{2L_{wb}\sin\alpha}{L_d}\right) δ=arctan(Ld2Lwbsinα)
其中 α \alpha α 是目标点相对于车头方向的方位角， L w b L_{wb} Lwb 是轴距， L d L_d Ld 是前视距离。这个公式的物理意义是：目标点越偏（ α \alpha α 大），转向越大；前视距离越短，转向也越大（更激进）。
② 动态前视距离的工程意义
L d = L d , m i n + k v ⋅ v L_d = L_{d,min} + k_v \cdot v Ld=Ld,min+kv⋅v 是一个重要的工程实践：
- 低速时（ v ≈ 0 v \approx 0 v≈0）： L d ≈ L d , m i n = 2 m L_d \approx L_{d,min} = 2m Ld≈Ld,min=2m，控制精度高，适合泊车等精确操控
- 高速时（ v = 10 m / s v = 10m/s v=10m/s）： L d ≈ 2 + 0.4 × 10 = 6 m L_d \approx 2 + 0.4 \times 10 = 6m Ld≈2+0.4×10=6m，前视更远，避免高速下的过度转向和控制发散
③ PID 积分饱和防护
代码中对积分项进行了限幅（Anti-Windup），这是 PID 工程实践中的关键设计。当车辆长时间处于停止状态（如等待红灯）而目标速度又不为零时，不限幅的积分项会无限累积，导致红灯变绿后的"积分爆炸"（过大的控制输出）。限幅 max_integral = 2.0 确保了积分项始终在合理范围内。
八、系统集成：全栈联调与测试
8.1 全栈系统集成框架
经过感知、融合、跟踪、预测、规划、控制六个独立模块的开发和测试，本节将它们整合为一个统一的全栈系统，实现完整的数据流驱动推理链路。
"""
文件名: autonomous_driving_system.py
功能: 全栈自动驾驶系统集成 - 从感知到控制的端到端主循环
"""
import numpy as np
import time
import threading
import queue
import logging
from typing import Optional, List, Dict
from dataclasses import dataclass, field
# 导入各模块（实际工程中需要正确的相对导入路径）
# from perception_engine import PerceptionEngine, PerceptionFrame
# from sensor_fusion import MultiSensorFusion
# from multi_object_tracker import MultiObjectTracker
# from trajectory_predictor import TrajectoryPredictionModule
# from planning_module import AStarGlobalPlanner, BehaviorStateMachine
# from vehicle_controller import VehicleController
logger = logging.getLogger('AutonomousDrivingSystem')
@dataclass
class SystemConfig:
"""全栈系统配置参数"""
# 感知配置
perception_conf_threshold: float = 0.45
perception_input_size: int = 640
# 融合配置
fusion_max_assoc_dist: float = 3.0
fusion_max_missed: int = 5
# 跟踪配置
tracker_n_init: int = 3
tracker_max_age: int = 30
# 预测配置
prediction_history_len: int = 10
prediction_future_len: int = 30
# 规划配置
planning_cruise_speed: float = 5.0
planning_grid_resolution: float = 0.5
# 控制配置
vehicle_wheelbase: float = 2.7
control_dt: float = 0.033 # 30Hz
# 安全配置
emergency_risk_threshold: float = 0.85
max_pipeline_latency_ms: float = 100.0 # 全链路最大延迟
@dataclass
class SystemStatus:
"""系统实时状态"""
is_running: bool = False
current_behavior: str = 'IDLE'
ego_position: np.ndarray = field(default_factory=lambda: np.zeros(2))
ego_speed: float = 0.0
ego_heading: float = 0.0
active_tracks: int = 0
detection_count: int = 0
pipeline_latency_ms: float = 0.0
frame_count: int = 0
warnings: List[str] = field(default_factory=list)
class FullStackAutonomousDrivingSystem:
"""
全栈自动驾驶系统集成框架
实现完整的感知-融合-跟踪-预测-规划-控制数据流，
支持多线程并行处理和异步消息传递。
线程架构:
- 主线程：系统状态管理、安全监控
- 感知线程：YOLOv11 推理（30Hz）
- 控制线程：车辆控制指令输出（30Hz）
- 融合/跟踪/预测/规划：在感知线程中串行执行
"""
def __init__(self, config: SystemConfig):
self.config = config
self.status = SystemStatus()
# 线程安全的消息队列
self._perception_queue = queue.Queue(maxsize=2)
self._control_queue = queue.Queue(maxsize=2)
# 系统运行标志
self._running = threading.Event()
# 各模块实例（实际使用时初始化各模块）
self._modules_initialized = False
logger.info("全栈自动驾驶系统实例创建完成")
def _initialize_modules(self):
"""初始化所有功能模块"""
logger.info("正在初始化所有功能模块...")
# 此处应实例化各模块，示例代码使用占位符
# self.perception = PerceptionEngine(...)
# self.fusion = MultiSensorFusion(...)
# self.tracker = MultiObjectTracker(...)
# self.predictor = TrajectoryPredictionModule(...)
# self.behavior_fsm = BehaviorStateMachine(...)
# self.controller = VehicleController(...)
self._modules_initialized = True
logger.info("✅ 所有模块初始化完成")
def _perception_pipeline(
self,
camera_frame: np.ndarray,
lidar_points: Optional[np.ndarray] = None,
radar_targets: Optional[list] = None
) -> Dict:
"""
完整感知-融合-跟踪-预测流水线
在单次调用中执行从原始传感器数据到预测结果的完整处理链路。
Args:
camera_frame: 摄像头原始图像
lidar_points: LiDAR 点云 (N, 4)
radar_targets: Radar 目标列表
Returns:
pipeline_result: 包含所有中间结果的字典
"""
t_start = time.perf_counter()
pipeline_result = {}
# ---- Step 1: 视觉感知（YOLOv11）----
t0 = time.perf_counter()
# perception_frame = self.perception.process_frame(camera_frame)
# pipeline_result['detections'] = perception_frame.detected_objects
# pipeline_result['lane_mask'] = perception_frame.lane_mask
# 模拟感知结果
pipeline_result['detections'] = []
pipeline_result['lane_mask'] = None
pipeline_result['perception_time_ms'] = (time.perf_counter() - t0) * 1000
# ---- Step 2: 多传感器融合 ----
t0 = time.perf_counter()
# fused_objects = self.fusion.update_with_detections(
# pipeline_result['detections'], lidar_objects, radar_objects,
# time.time_ns()
# )
fused_objects = [] # 模拟
pipeline_result['fused_objects'] = fused_objects
pipeline_result['fusion_time_ms'] = (time.perf_counter() - t0) * 1000
# ---- Step 3: 多目标跟踪 ----
t0 = time.perf_counter()
# 将融合目标转换为跟踪器需要的格式
track_detections = [
{'bbox': [obj.position[0], obj.position[1], 2.0, 2.0],
'class': obj.class_name,
'conf': obj.confidence}
for obj in fused_objects
]
# confirmed_tracks = self.tracker.update(track_detections)
confirmed_tracks = [] # 模拟
pipeline_result['tracks'] = confirmed_tracks
pipeline_result['tracking_time_ms'] = (time.perf_counter() - t0) * 1000
# ---- Step 4: 轨迹预测 ----
t0 = time.perf_counter()
# predictions = self.predictor.predict(
# confirmed_tracks,
# self.status.ego_position,
# np.array([self.status.ego_speed * np.cos(self.status.ego_heading),
# self.status.ego_speed * np.sin(self.status.ego_heading)])
# )
predictions = [] # 模拟
pipeline_result['predictions'] = predictions
pipeline_result['prediction_time_ms'] = (time.perf_counter() - t0) * 1000
# 计算总流水线延迟
pipeline_result['total_time_ms'] = (time.perf_counter() - t_start) * 1000
return pipeline_result
def _planning_pipeline(
self,
pipeline_result: Dict,
global_path: list
) -> Dict:
"""
规划流水线（行为决策 + 局部路径规划）
"""
t_start = time.perf_counter()
predictions = pipeline_result.get('predictions', [])
# 行为决策
# behavior, target_speed, e_brake = self.behavior_fsm.update(
# ego_speed=self.status.ego_speed,
# ego_position=self.status.ego_position,
# trajectory_predictions=predictions,
# global_path=global_path
# )
behavior = 'CRUISE'
target_speed = self.config.planning_cruise_speed
e_brake = False
planning_result = {
'behavior': behavior,
'target_speed': target_speed,
'emergency_brake': e_brake,
'local_path': global_path,
'planning_time_ms': (time.perf_counter() - t_start) * 1000
}
return planning_result
def _control_pipeline(
self,
planning_result: Dict
) -> Dict:
"""
控制流水线（生成底盘控制指令）
"""
t_start = time.perf_counter()
# control_cmd = self.controller.compute_control(
# waypoints=planning_result['local_path'],
# ego_x=self.status.ego_position[0],
# ego_y=self.status.ego_position[1],
# ego_heading=self.status.ego_heading,
# ego_speed=self.status.ego_speed,
# target_speed=planning_result['target_speed'],
# emergency_brake=planning_result['emergency_brake']
# )
# 模拟控制指令
control_result = {
'steering_angle': 0.0,
'throttle': 0.5,
'brake': 0.0,
'target_speed': planning_result['target_speed'],
'emergency_brake': planning_result['emergency_brake'],
'control_time_ms': (time.perf_counter() - t_start) * 1000
}
return control_result
def run_single_frame(
self,
camera_frame: np.ndarray,
ego_pose: Dict,
global_path: list,
lidar_points: Optional[np.ndarray] = None,
radar_targets: Optional[list] = None
) -> Dict:
"""
处理单帧数据，执行完整的感知-规划-控制流水线
Args:
camera_frame: 摄像头图像
ego_pose: 自车状态 {'x', 'y', 'heading', 'speed'}
global_path: 全局规划路径
lidar_points: LiDAR 点云（可选）
radar_targets: Radar 目标（可选）
Returns:
包含控制指令和所有中间结果的完整帧处理结果
"""
frame_start = time.perf_counter()
# 更新自车状态
self.status.ego_position = np.array([ego_pose['x'], ego_pose['y']])
self.status.ego_speed = ego_pose['speed']
self.status.ego_heading = ego_pose['heading']
self.status.frame_count += 1
# 执行感知-融合-跟踪-预测流水线
pipeline_result = self._perception_pipeline(
camera_frame, lidar_points, radar_targets
)
# 执行规划流水线
planning_result = self._planning_pipeline(pipeline_result, global_path)
# 执行控制流水线
control_result = self._control_pipeline(planning_result)
# 计算全链路延迟
total_latency_ms = (time.perf_counter() - frame_start) * 1000
self.status.pipeline_latency_ms = total_latency_ms
self.status.current_behavior = planning_result['behavior']
# 安全检查：全链路延迟超限告警
if total_latency_ms > self.config.max_pipeline_latency_ms:
warning = (f"⚠️ 全链路延迟超限: {total_latency_ms:.1f}ms "
f"> {self.config.max_pipeline_latency_ms}ms")
self.status.warnings.append(warning)
logger.warning(warning)
return {
'frame_id': self.status.frame_count,
'perception': pipeline_result,
'planning': planning_result,
'control': control_result,
'total_latency_ms': total_latency_ms,
'system_status': {
'behavior': self.status.current_behavior,
'ego_speed': self.status.ego_speed,
'active_tracks': len(pipeline_result.get('tracks', [])),
'detections': len(pipeline_result.get('detections', [])),
}
}
def get_performance_report(self) -> str:
"""生成系统性能报告"""
report = []
report.append("=" * 60)
report.append("自动驾驶系统性能报告")
report.append("=" * 60)
report.append(f"处理帧数: {self.status.frame_count}")
report.append(f"当前行为: {self.status.current_behavior}")
report.append(f"全链路延迟: {self.status.pipeline_latency_ms:.2f}ms")
report.append(f"FPS: {1000/max(self.status.pipeline_latency_ms, 1):.1f}")
report.append(f"活跃轨迹数: {self.status.active_tracks}")
if self.status.warnings:
report.append(f"\n告警记录 ({len(self.status.warnings)} 条):")
for w in self.status.warnings[-5:]: # 显示最近 5 条
report.append(f" {w}")
return '\n'.join(report)
def test_full_stack_system():
"""全栈系统端到端测试"""
print("=" * 70)
print("全栈自动驾驶系统 - 端到端集成测试")
print("=" * 70)
config = SystemConfig(
planning_cruise_speed=5.0,
max_pipeline_latency_ms=100.0
)
system = FullStackAutonomousDrivingSystem(config)
print("\n模拟 30 帧连续运行 (30Hz × 1秒):")
print("-" * 70)
# 全局路径（直线行驶）
global_path = [] # 实际应由 A* 规划器生成
latencies = []
for frame_idx in range(30):
# 模拟传感器输入
camera_frame = np.random.randint(0, 255, (720, 1280, 3), dtype=np.uint8)
# 模拟自车运动学
ego_pose = {
'x': frame_idx * 5.0 * 0.033, # 以 5m/s 向前运动
'y': 0.0,
'heading': 0.0,
'speed': 5.0
}
# 运行单帧处理
result = system.run_single_frame(
camera_frame=camera_frame,
ego_pose=ego_pose,
global_path=global_path
)
latencies.append(result['total_latency_ms'])
if frame_idx % 5 == 0:
ctrl = result['control']
print(f" 帧 {frame_idx:2d}: "
f"行为={result['system_status']['behavior']:15s} "
f"速度={result['system_status']['ego_speed']:.1f}m/s "
f"转向={np.degrees(ctrl['steering_angle']):.1f}° "
f"延迟={result['total_latency_ms']:.2f}ms")
print("-" * 70)
print(f"\n性能统计:")
print(f" 平均延迟: {np.mean(latencies):.2f}ms")
print(f" 最大延迟: {np.max(latencies):.2f}ms")
print(f" P99 延迟: {np.percentile(latencies, 99):.2f}ms")
print(f" 平均 FPS: {1000/np.mean(latencies):.1f}")
print("\n" + system.get_performance_report())
print("\n✅ 全栈系统集成测试完成")
if __name__ == '__main__':
test_full_stack_system()
8.4 系统集成代码解析
全栈系统集成的核心工程挑战是模块间的数据格式一致性和系统级延迟控制。
① 异步流水线设计原理：实际生产系统中，感知推理（耗时约 15-30ms）、融合跟踪（约 5-10ms）、规划（约 5-20ms）、控制（约 1-2ms）应设计为异步流水线而非串行执行。使用 queue.Queue 作为模块间的缓冲区，允许不同模块以不同频率独立运行（如感知 30Hz，规划 10Hz，控制 100Hz）。
② 全链路延迟的测量与监控：使用 time.perf_counter() 而非 time.time() 进行高精度计时（前者是单调时钟，精度达微秒级）。100ms 的全链路延迟阈值对应于 10Hz 的等效帧率，是 L4 自动驾驶系统的最低实时性要求（低于此则感知数据严重滞后于物理世界）。
③ 线程安全设计：threading.Event 用于控制主循环的退出（相比 while True + 全局变量更加线程安全），queue.Queue(maxsize=2) 避免处理不及时导致内存无限增长（当队列满时，生产者会阻塞，这是一种自动背压机制）。
九、工程优化：生产部署最佳实践
9.1 TensorRT 推理加速
在 Jetson Orin 等边缘 AI 平台上，TensorRT 推理加速是达到实时性要求的关键步骤。
"""
文件名: tensorrt_optimizer.py
功能: YOLOv11 TensorRT 导出与优化
"""
import subprocess
import sys
import os
import json
from pathlib import Path
import logging
logger = logging.getLogger('TensorRTOptimizer')
class TensorRTExporter:
"""
YOLOv11 TensorRT 模型导出器
支持 FP32、FP16、INT8 三种精度量化，
以及静态/动态 batch size 配置。
性能参考（Jetson Orin 64GB）：
+------------+----------+-----------+----------+
| 精度 | 延迟(ms) | 吞吐量(fps)| mAP@0.5 |
+------------+----------+-----------+----------+
| FP32 | 45.2 | 22.1 | 52.3% |
| FP16 | 12.8 | 78.1 | 52.1% |
| INT8 PTQ | 8.3 | 120.5 | 51.4% |
| INT8 QAT | 8.5 | 117.6 | 52.0% |
+------------+----------+-----------+----------+
（YOLOv11-X, 640×640, 单张图像推理）
"""
def __init__(
self,
model_path: str,
output_dir: str = './tensorrt_models',
precision: str = 'fp16', # 'fp32', 'fp16', 'int8'
batch_size: int = 1,
input_size: int = 640,
workspace_gb: float = 4.0 # TensorRT 优化工作空间大小
):
"""
Args:
model_path: YOLOv11 .pt 模型路径
output_dir: TensorRT .engine 文件输出目录
precision: 量化精度（fp16 在性能/精度平衡上最优）
batch_size: 批处理大小（边缘端实时应用通常为 1）
input_size: 输入图像分辨率（必须是 32 的倍数）
workspace_gb: TensorRT 优化工作空间（更大的空间允许更激进的优化）
"""
self.model_path = model_path
self.output_dir = Path(output_dir)
self.precision = precision
self.batch_size = batch_size
self.input_size = input_size
self.workspace_gb = workspace_gb
self.output_dir.mkdir(parents=True, exist_ok=True)
def export(self) -> str:
"""
执行 TensorRT 导出
ultralytics 提供了内置的 TensorRT 导出支持，
通过 model.export(format='engine') 即可完成。
Returns:
导出的 .engine 文件路径
"""
# 构建导出命令
model_stem = Path(self.model_path).stem
engine_name = f"{model_stem}_{self.precision}_b{self.batch_size}.engine"
engine_path = self.output_dir / engine_name
# 精度参数映射
precision_flags = {
'fp32': '',
'fp16': '--half',
'int8': '--int8'
}
logger.info(f"开始 TensorRT 导出:")
logger.info(f" 模型: {self.model_path}")
logger.info(f" 精度: {self.precision}")
logger.info(f" 输入尺寸: {self.input_size}×{self.input_size}")
logger.info(f" Batch Size: {self.batch_size}")
logger.info(f" 输出: {engine_path}")
# 使用 ultralytics CLI 导出
export_cmd = [
sys.executable, '-c',
f"""
from ultralytics import YOLO
import torch
print("加载模型: {self.model_path}")
model = YOLO('{self.model_path}')
print("开始 TensorRT 导出...")
model.export(
format='engine',
imgsz={self.input_size},
half={'True' if self.precision == 'fp16' else 'False'},
int8={'True' if self.precision == 'int8' else 'False'},
batch={self.batch_size},
workspace={self.workspace_gb},
verbose=True
)
print("TensorRT 导出完成！")
"""
]
print(f"\n【TensorRT 导出命令】（实际执行时取消注释）:")
print("=" * 50)
print(f"from ultralytics import YOLO")
print(f"model = YOLO('{self.model_path}')")
print(f"model.export(")
print(f" format='engine',")
print(f" imgsz={self.input_size},
print(f" half={'True' if self.precision == 'fp16' else 'False'},")
print(f" int8={'True' if self.precision == 'int8' else 'False'},")
print(f" batch={self.batch_size},")
print(f" workspace={self.workspace_gb}")
print(f")")
print("=" * 50)
# 生成导出配置文件（用于记录和复现）
export_config = {
'model_path': str(self.model_path),
'precision': self.precision,
'batch_size': self.batch_size,
'input_size': self.input_size,
'workspace_gb': self.workspace_gb,
'engine_path': str(engine_path),
'export_timestamp': __import__('datetime').datetime.now().isoformat()
}
config_path = self.output_dir / f"{model_stem}_export_config.json"
with open(config_path, 'w', encoding='utf-8') as f:
json.dump(export_config, f, indent=2, ensure_ascii=False)
logger.info(f"✅ 导出配置已保存至: {config_path}")
return str(engine_path)
@staticmethod
def benchmark_inference(
engine_path: str,
num_warmup: int = 10,
num_iters: int = 100,
input_size: int = 640
) -> Dict:
"""
对 TensorRT 引擎进行推理性能基准测试
Args:
engine_path: .engine 文件路径
num_warmup: 预热迭代次数（不计入统计）
num_iters: 正式测试迭代次数
input_size: 输入分辨率
Returns:
性能统计字典
"""
import torch
import numpy as np
import time
logger.info(f"开始 TensorRT 基准测试: {engine_path}")
try:
from ultralytics import YOLO
model = YOLO(engine_path)
except Exception as e:
logger.error(f"引擎加载失败: {e}")
return {}
# 构造随机测试图像
dummy_input = np.random.randint(0, 255, (input_size, input_size, 3), dtype=np.uint8)
# 预热阶段
logger.info(f"预热推理 {num_warmup} 次...")
for _ in range(num_warmup):
_ = model(dummy_input, verbose=False)
# 正式计时阶段
logger.info(f"正式基准测试 {num_iters} 次...")
latencies = []
for _ in range(num_iters):
t0 = time.perf_counter()
_ = model(dummy_input, verbose=False)
latencies.append((time.perf_counter() - t0) * 1000)
latencies = np.array(latencies)
stats = {
'avg_ms': float(np.mean(latencies)),
'min_ms': float(np.min(latencies)),
'max_ms': float(np.max(latencies)),
'p50_ms': float(np.percentile(latencies, 50)),
'p95_ms': float(np.percentile(latencies, 95)),
'p99_ms': float(np.percentile(latencies, 99)),
'fps': float(1000.0 / np.mean(latencies)),
'num_iters': num_iters,
}
logger.info("基准测试结果:")
for k, v in stats.items():
if isinstance(v, float):
logger.info(f" {k}: {v:.2f}")
return stats
def run_tensorrt_export_demo():
"""TensorRT 导出演示（不实际执行，仅展示用法）"""
print("=" * 60)
print("TensorRT 推理加速 - 导出配置演示")
print("=" * 60)
# 导出 FP16 精度的 YOLOv11-X 模型
exporter = TensorRTExporter(
model_path='yolo11x.pt',
output_dir='./tensorrt_engines',
precision='fp16',
batch_size=1,
input_size=640,
workspace_gb=4.0
)
# 生成配置（不实际运行导出，需要 TensorRT 环境）
engine_path = exporter.export()
print(f"\n导出引擎路径（预期）: {engine_path}")
print("\n性能加速预期对比:")
print(" +------------------+----------+----------+")
print(" | 推理精度 | 延迟(ms) | FPS |")
print(" +------------------+----------+----------+")
print(" | PyTorch FP32 | 45.2 | 22.1 |")
print(" | TensorRT FP32 | 28.6 | 35.0 |")
print(" | TensorRT FP16 ✅ | 12.8 | 78.1 |")
print(" | TensorRT INT8 | 8.3 | 120.5 |")
print(" +------------------+----------+----------+")
print(" (测试平台: Jetson Orin AGX 64GB, YOLOv11-X, 640×640)")
print("\n✅ TensorRT 配置演示完成")
if __name__ == '__main__':
run_tensorrt_export_demo()
9.1 TensorRT 代码解析
① FP16 量化的精度-性能权衡
FP16（半精度浮点数）是自动驾驶边缘部署最常用的量化策略，原因在于：
- 精度损失极小：YOLOv11 在 FP16 下的 mAP 相比 FP32 下降通常不超过 0.3%（在可接受范围内）
- 速度提升显著：NVIDIA GPU 的 FP16 Tensor Core 吞吐量是 FP32 的 2-4 倍，Jetson Orin 上延迟可从 45ms 降至 13ms
- 内存减半：FP16 模型权重占用 FP32 的一半，对内存受限的边缘设备至关重要
② INT8 量化与 PTQ/QAT 的区别
INT8 量化有两种主要方式：
- PTQ（训练后量化，Post-Training Quantization）：无需重训练，使用校准数据集统计激活值范围。实现简单，mAP 下降约 0.9%
- QAT（量化感知训练，Quantization-Aware Training）：在训练阶段模拟量化误差，模型主动适应量化带来的精度损失，最终 mAP 损失仅约 0.3%，但需要完整的训练流程
在自动驾驶生产场景中，若延迟要求极严格（< 10ms）且有充足的训练资源，推荐使用 INT8+QAT；否则 FP16 是最稳健的工程选择。
③ workspace_gb 参数对优化深度的影响
TensorRT 在编译引擎时需要一定的工作内存来尝试不同的优化策略（如层融合、核函数选择）。workspace_gb=4.0 意味着允许 TensorRT 使用 4GB 的临时内存进行优化搜索——工作空间越大，TensorRT 能评估的优化方案越多，最终引擎的运行时效率也越高。在 Jetson Orin AGX 64GB 上，建议设置为 workspace_gb=8.0。
9.2 异步流水线设计
在多摄像头、多传感器的实际车载系统中，串行处理会造成严重的延迟积压。本节展示基于生产者-消费者模型的异步流水线架构，将感知、融合、规划、控制解耦为独立线程。
"""
文件名: async_pipeline.py
功能: 基于异步消息队列的全栈流水线解耦方案
采用生产者-消费者模型实现多线程并行处理
"""
import threading
import queue
import time
import numpy as np
import logging
from dataclasses import dataclass, field
from typing import Optional, Callable
from collections import deque
logger = logging.getLogger('AsyncPipeline')
@dataclass
class PipelineMessage:
"""流水线消息封装（各阶段数据的统一载体）"""
# 消息序号（严格单调递增，用于检测丢帧）
seq_id: int
# 消息创建时间戳（纳秒）
timestamp_ns: int
# 消息携带的数据载荷
payload: dict = field(default_factory=dict)
# 各阶段的处理延迟记录（毫秒）
stage_latencies: dict = field(default_factory=dict)
class StageWorker(threading.Thread):
"""
流水线单个处理阶段的工作线程
设计模式：每个 StageWorker 从 input_queue 取消息，
调用 process_fn 处理，结果写入 output_queue。
线程通过 stop_event 优雅退出。
关键参数 drop_if_full：
- True：output_queue 满时丢弃当前消息（适合实时性优先场景，如感知）
- False：output_queue 满时阻塞（适合不可丢失消息场景，如控制指令）
"""
def __init__(
self,
name: str,
input_queue: queue.Queue,
output_queue: Optional[queue.Queue],
process_fn: Callable,
drop_if_full: bool = True,
stats_window: int = 100
):
super().__init__(name=name, daemon=True)
self.stage_name = name
self.input_q = input_queue
self.output_q = output_queue
self.process_fn = process_fn
self.drop_if_full = drop_if_full
# 停止信号
self._stop_event = threading.Event()
# 性能统计（线程安全的滑动窗口）
self._latencies = deque(maxlen=stats_window)
self._processed_count = 0
self._dropped_count = 0
self._error_count = 0
def run(self):
"""线程主循环"""
logger.info(f"[{self.stage_name}] 工作线程启动")
while not self._stop_event.is_set():
try:
# 从输入队列取消息（带超时，防止线程永久阻塞）
try:
msg = self.input_q.get(timeout=0.05)
except queue.Empty:
continue # 超时则检查停止信号后继续
# 执行处理函数
t0 = time.perf_counter()
try:
result_payload = self.process_fn(msg.payload)
latency_ms = (time.perf_counter() - t0) * 1000
except Exception as e:
logger.error(f"[{self.stage_name}] 处理异常: {e}", exc_info=True)
self._error_count += 1
self.input_q.task_done()
continue
# 更新性能统计
self._latencies.append(latency_ms)
self._processed_count += 1
# 记录本阶段延迟到消息
msg.stage_latencies[self.stage_name] = latency_ms
msg.payload.update(result_payload)
# 将结果写入输出队列
if self.output_q is not None:
if self.drop_if_full:
try:
self.output_q.put_nowait(msg)
except queue.Full:
# 丢弃旧消息，保持队列新鲜度（实时性优先）
try:
self.output_q.get_nowait()
except queue.Empty:
pass
self.output_q.put_nowait(msg)
self._dropped_count += 1
logger.debug(f"[{self.stage_name}] 队列已满，丢弃旧帧 "
f"(累计丢帧: {self._dropped_count})")
else:
self.output_q.put(msg)
self.input_q.task_done()
except Exception as e:
logger.error(f"[{self.stage_name}] 未预期异常: {e}", exc_info=True)
logger.info(f"[{self.stage_name}] 工作线程退出 "
f"(处理={self._processed_count}, 丢弃={self._dropped_count}, "
f"错误={self._error_count})")
def stop(self):
"""请求线程停止"""
self._stop_event.set()
def get_stats(self) -> dict:
"""获取阶段性能统计"""
if not self._latencies:
return {}
lats = list(self._latencies)
return {
'avg_ms': float(np.mean(lats)),
'p95_ms': float(np.percentile(lats, 95)),
'p99_ms': float(np.percentile(lats, 99)),
'processed': self._processed_count,
'dropped': self._dropped_count,
'errors': self._error_count,
}
class AsyncAutoDrivingPipeline:
"""
异步自动驾驶全栈流水线
流水线拓扑（数据流方向）：
[传感器] → Q1 → [感知线程 30Hz]
↓
Q2 → [融合+跟踪线程 30Hz]
↓
Q3 → [预测+规划线程 10Hz]
↓
Q4 → [控制线程 100Hz]
↓
[CAN 总线输出]
注意：规划线程以 10Hz 运行（路径规划计算量大），
控制线程以 100Hz 运行（高频率保证跟踪精度），
控制线程缓存规划结果，在规划未更新时继续控制。
"""
# 各阶段队列容量（小容量保证实时性，大容量避免丢帧）
QUEUE_SIZES = {
'sensor_to_perception': 2,
'perception_to_fusion': 2,
'fusion_to_planning': 3, # 规划频率低，允许稍大缓冲
'planning_to_control': 5, # 控制频率高，需要更大缓冲
}
def __init__(self):
# 创建各阶段队列
self._q_s2p = queue.Queue(maxsize=self.QUEUE_SIZES['sensor_to_perception'])
self._q_p2f = queue.Queue(maxsize=self.QUEUE_SIZES['perception_to_fusion'])
self._q_f2pl = queue.Queue(maxsize=self.QUEUE_SIZES['fusion_to_planning'])
self._q_pl2c = queue.Queue(maxsize=self.QUEUE_SIZES['planning_to_control'])
# 消息序号计数器（线程安全）
self._seq_counter = 0
self._seq_lock = threading.Lock()
# 创建各阶段工作线程
self._workers = [
StageWorker(
name='Perception',
input_queue=self._q_s2p,
output_queue=self._q_p2f,
process_fn=self._perception_fn,
drop_if_full=True # 感知：丢弃旧帧，保持实时性
),
StageWorker(
name='FusionTracking',
input_queue=self._q_p2f,
output_queue=self._q_f2pl,
process_fn=self._fusion_tracking_fn,
drop_if_full=True
),
StageWorker(
name='PredictionPlanning',
input_queue=self._q_f2pl,
output_queue=self._q_pl2c,
process_fn=self._prediction_planning_fn,
drop_if_full=False # 规划：不丢弃，保证控制连续性
),
StageWorker(
name='Control',
input_queue=self._q_pl2c,
output_queue=None, # 最后一级，无后续队列
process_fn=self._control_fn,
drop_if_full=False
),
]
logger.info("异步流水线初始化完成，共 4 个处理阶段")
def _perception_fn(self, payload: dict) -> dict:
"""感知处理函数（模拟 YOLOv11 推理）"""
# 实际调用: perception_frame = self.perception.process_frame(payload['camera_frame'])
time.sleep(0.012) # 模拟 12ms 推理延迟
return {
'detections': [], # 模拟检测结果
'lane_mask': None,
'perception_ok': True
}
def _fusion_tracking_fn(self, payload: dict) -> dict:
"""融合+跟踪处理函数"""
time.sleep(0.005) # 模拟 5ms 融合延迟
return {
'fused_objects': [],
'tracks': [],
'tracking_ok': True
}
def _prediction_planning_fn(self, payload: dict) -> dict:
"""预测+规划处理函数（最耗时，建议降频至 10Hz）"""
time.sleep(0.015) # 模拟 15ms 规划延迟
return {
'predictions': [],
'local_path': [],
'behavior': 'CRUISE',
'target_speed': 5.0,
'emergency_brake': False,
'planning_ok': True
}
def _control_fn(self, payload: dict) -> dict:
"""控制指令生成函数（高频率，延迟要求最严格）"""
time.sleep(0.001) # 模拟 1ms 控制计算
# 实际输出到 CAN 总线
steering = 0.0
throttle = 0.5
brake = 0.0
logger.debug(f"控制输出: 转向={np.degrees(steering):.1f}° "
f"油门={throttle:.2f} 制动={brake:.2f}")
return {}
def _get_next_seq(self) -> int:
"""获取线程安全的消息序号"""
with self._seq_lock:
self._seq_counter += 1
return self._seq_counter
def start(self):
"""启动所有工作线程"""
for worker in self._workers:
worker.start()
logger.info("✅ 所有工作线程已启动")
def stop(self):
"""优雅停止所有工作线程"""
logger.info("正在停止流水线...")
for worker in self._workers:
worker.stop()
for worker in self._workers:
worker.join(timeout=2.0)
logger.info("✅ 流水线已停止")
def push_sensor_data(
self,
camera_frame: np.ndarray,
lidar_points: Optional[np.ndarray] = None,
ego_pose: Optional[dict] = None
):
"""
向流水线推送新一帧传感器数据
此方法由传感器驱动线程（或主线程）调用，
将原始数据封装为 PipelineMessage 推入第一级队列。
"""
msg = PipelineMessage(
seq_id=self._get_next_seq(),
timestamp_ns=time.time_ns(),
payload={
'camera_frame': camera_frame,
'lidar_points': lidar_points,
'ego_pose': ego_pose or {}
}
)
try:
self._q_s2p.put_nowait(msg)
except queue.Full:
# 感知线程来不及处理时丢弃最新数据（传感器帧率 > 感知帧率）
logger.debug(f"传感器队列已满，丢弃帧 seq={msg.seq_id}")
def get_pipeline_stats(self) -> dict:
"""汇总所有阶段的性能统计"""
stats = {}
for worker in self._workers:
stats[worker.stage_name] = worker.get_stats()
return stats
def test_async_pipeline():
"""异步流水线功能与性能测试"""
print("=" * 60)
print("异步自动驾驶流水线 - 多线程性能测试")
print("=" * 60)
pipeline = AsyncAutoDrivingPipeline()
pipeline.start()
print("\n模拟传感器以 30Hz 推送数据，持续 3 秒...")
start_time = time.time()
pushed_count = 0
# 以 30Hz 推送 3 秒的传感器数据（共 90 帧）
while time.time() - start_time < 3.0:
frame = np.random.randint(0, 255, (720, 1280, 3), dtype=np.uint8)
pipeline.push_sensor_data(
camera_frame=frame,
ego_pose={'x': pushed_count * 0.16, 'y': 0.0,
'heading': 0.0, 'speed': 5.0}
)
pushed_count += 1
time.sleep(1.0 / 30) # 30Hz
# 等待流水线处理完毕
time.sleep(0.5)
pipeline.stop()
print(f"\n推送总帧数: {pushed_count}")
print("\n各阶段性能统计:")
print(f"{'阶段名称':<20} {'均值(ms)':<12} {'P95(ms)':<12} "
f"{'P99(ms)':<12} {'处理数':<10} {'丢帧数':<10}")
print("-" * 75)
stats = pipeline.get_pipeline_stats()
for stage_name, stage_stats in stats.items():
if stage_stats:
print(f"{stage_name:<20} "
f"{stage_stats.get('avg_ms', 0):<12.2f} "
f"{stage_stats.get('p95_ms', 0):<12.2f} "
f"{stage_stats.get('p99_ms', 0):<12.2f} "
f"{stage_stats.get('processed', 0):<10} "
f"{stage_stats.get('dropped', 0):<10}")
print("\n✅ 异步流水线测试完成")
if __name__ == '__main__':
test_async_pipeline()
9.2 异步流水线代码解析
① 生产者-消费者模型的核心价值
在自动驾驶系统中，各模块的运行频率天然不同：传感器以 30Hz 产生数据，感知以 25-30Hz 推理，规划以 10Hz 运算，控制以 100Hz 输出。若强行串行化为同一频率，必然导致最慢环节（规划）拖累整体响应速度。通过队列解耦，每个模块以自己的最优频率独立运行，最大化各阶段的 CPU/GPU 利用率。
② 丢帧策略的哲学
代码中 drop_if_full=True 体现了自动驾驶系统的核心设计哲学——宁要最新数据，不要全部数据。过时的感知帧对于高速运动的场景完全无用甚至有害（基于 200ms 前数据做出的决策在高速场景下已对应 1m 以上的位移误差）。相比之下，控制指令一旦确定不允许丢失，因此 drop_if_full=False。
③ 守护线程（daemon=True）的意义
所有工作线程设置为守护线程，确保主程序退出时子线程自动终止，避免"僵尸线程"导致进程无法正常退出。这在 ROS2 节点、Docker 容器等环境中尤为重要。
9.3 系统监控与告警
生产级自动驾驶系统必须具备完善的运行时监控能力，能够实时检测性能异常、安全风险并触发对应的告警和降级响应。
"""
文件名: system_monitor.py
功能: 自动驾驶系统实时监控与告警模块
实现性能监控、安全告警、自动降级三大核心功能
"""
import time
import threading
import logging
import numpy as np
from enum import Enum
from dataclasses import dataclass, field
from typing import Callable, Dict, List, Optional
from collections import deque
logger = logging.getLogger('SystemMonitor')
class AlertLevel(Enum):
"""告警等级（参考 ISO 26262 严重性分级）"""
INFO = 0 # 信息级：记录日志即可
WARNING = 1 # 警告级：需关注，暂不影响运行
ERROR = 2 # 错误级：功能降级运行
FATAL = 3 # 致命级：立即停车，人工介入
@dataclass
class Alert:
"""单条告警记录"""
level: AlertLevel
source: str # 告警来源模块
message: str # 告警内容
timestamp: float # 告警时间（Unix 时间戳）
value: float = 0.0 # 触发告警的指标值
threshold: float = 0.0 # 告警阈值
@dataclass
class HealthMetrics:
"""系统健康度指标快照"""
timestamp: float
# 各模块延迟（毫秒）
perception_latency_ms: float = 0.0
fusion_latency_ms: float = 0.0
planning_latency_ms: float = 0.0
control_latency_ms: float = 0.0
pipeline_total_ms: float = 0.0
# 当前 FPS
current_fps: float = 0.0
# 目标跟踪质量
active_tracks: int = 0
track_loss_rate: float = 0.0 # 每分钟轨迹丢失次数
# 碰撞风险水位
max_collision_risk: float = 0.0
# GPU 资源占用
gpu_memory_used_mb: float = 0.0
gpu_utilization_pct: float = 0.0
# 系统综合健康分 [0, 100]
health_score: float = 100.0
class SystemHealthMonitor:
"""
系统健康度监控器
定期采集各模块的延迟、错误率、资源占用等指标，
与预定阈值比较后触发对应级别的告警，
并在必要时调用注册的降级回调函数。
监控指标分类：
1. 实时性指标：各模块延迟、总帧率
2. 质量指标：目标跟踪稳定性、误检率
3. 安全指标：碰撞风险水位、紧急制动频率
4. 资源指标：GPU 显存、CPU 利用率
"""
# 告警阈值配置（可从配置文件加载）
THRESHOLDS = {
# 延迟阈值（毫秒）
'perception_latency_warn': 30.0,
'perception_latency_error': 60.0,
'pipeline_total_warn': 80.0,
'pipeline_total_fatal': 150.0,
# FPS 阈值
'fps_warn': 15.0,
'fps_error': 10.0,
# 碰撞风险阈值
'risk_warn': 0.5,
'risk_error': 0.75,
'risk_fatal': 0.9,
# 轨迹丢失率（次/分钟）
'track_loss_warn': 5.0,
'track_loss_error': 15.0,
# GPU 显存阈值（MB）
'gpu_mem_warn': 7000.0, # 适用于 8GB 显存设备
'gpu_mem_error': 7500.0,
}
def __init__(
self,
monitor_interval_s: float = 1.0, # 监控采集间隔（秒）
alert_history_size: int = 500, # 保留最近 500 条告警记录
metrics_window: int = 60 # 指标滑动窗口大小（帧数）
):
self.monitor_interval = monitor_interval_s
# 告警历史队列
self._alert_history: deque = deque(maxlen=alert_history_size)
# 各模块延迟的滑动窗口（用于计算平均值和 P99）
self._latency_windows: Dict[str, deque] = {
module: deque(maxlen=metrics_window)
for module in ['perception', 'fusion', 'planning', 'control', 'pipeline']
}
# 降级回调函数注册表
# key: AlertLevel, value: 回调函数列表
self._degradation_callbacks: Dict[AlertLevel, List[Callable]] = {
level: [] for level in AlertLevel
}
# 监控线程
self._monitor_thread: Optional[threading.Thread] = None
self._stop_event = threading.Event()
# 最新健康度快照
self._latest_metrics = HealthMetrics(timestamp=time.time())
self._metrics_lock = threading.Lock()
# 告警去重：避免同一告警短时间内重复触发
self._last_alert_times: Dict[str, float] = {}
self._alert_cooldown_s = 5.0 # 同一告警最短触发间隔（秒）
logger.info(f"系统健康监控器初始化: 采集间隔={monitor_interval_s}s")
def register_degradation_callback(
self,
level: AlertLevel,
callback: Callable
):
"""
注册降级处理回调函数
当告警达到指定等级时，自动调用已注册的降级回调。
例如：
- WARNING 级别触发感知模型降级（切换至轻量模型）
- ERROR 级别触发功能降级（禁用超车功能）
- FATAL 级别触发紧急停车
Args:
level: 告警等级
callback: 回调函数（无参数，无返回值）
"""
self._degradation_callbacks[level].append(callback)
logger.info(f"已注册 {level.name} 级降级回调: {callback.__name__}")
def _emit_alert(
self,
level: AlertLevel,
source: str,
message: str,
value: float = 0.0,
threshold: float = 0.0
):
"""
发出告警
包含去重逻辑：同一 (source, level) 组合在冷却时间内不重复触发。
"""
alert_key = f"{source}_{level.name}"
current_time = time.time()
# 告警冷却检查（避免告警风暴）
if (alert_key in self._last_alert_times and
current_time - self._last_alert_times[alert_key] < self._alert_cooldown_s):
return
self._last_alert_times[alert_key] = current_time
alert = Alert(
level=level,
source=source,
message=message,
timestamp=current_time,
value=value,
threshold=threshold
)
self._alert_history.append(alert)
# 根据等级选择日志输出方式
log_fn = {
AlertLevel.INFO: logger.info,
AlertLevel.WARNING: logger.warning,
AlertLevel.ERROR: logger.error,
AlertLevel.FATAL: logger.critical
}.get(level, logger.info)
log_fn(f"[{level.name}] [{source}] {message} "
f"(当前值={value:.2f}, 阈值={threshold:.2f})")
# 触发对应级别的降级回调
for callback in self._degradation_callbacks.get(level, []):
try:
callback()
except Exception as e:
logger.error(f"降级回调执行失败: {callback.__name__}: {e}")
def update_latency(self, module: str, latency_ms: float):
"""
更新指定模块的延迟记录
由各工作线程在每帧处理后调用，线程安全。
Args:
module: 模块名称（'perception', 'fusion', 'planning', 'control', 'pipeline'）
latency_ms: 本帧处理延迟（毫秒）
"""
if module in self._latency_windows:
self._latency_windows[module].append(latency_ms)
def update_collision_risk(self, risk: float):
"""更新碰撞风险水位（由预测模块调用）"""
with self._metrics_lock:
self._latest_metrics.max_collision_risk = risk
# 实时碰撞风险告警（不受冷却时间限制）
if risk >= self.THRESHOLDS['risk_fatal']:
self._emit_alert(
AlertLevel.FATAL, 'CollisionRisk',
f"碰撞风险极高，触发紧急制动",
value=risk, threshold=self.THRESHOLDS['risk_fatal']
)
elif risk >= self.THRESHOLDS['risk_error']:
self._emit_alert(
AlertLevel.ERROR, 'CollisionRisk',
f"碰撞风险较高，执行紧急减速",
value=risk, threshold=self.THRESHOLDS['risk_error']
)
elif risk >= self.THRESHOLDS['risk_warn']:
self._emit_alert(
AlertLevel.WARNING, 'CollisionRisk',
f"碰撞风险升高，增大安全裕度",
value=risk, threshold=self.THRESHOLDS['risk_warn']
)
def _check_latency_alerts(self):
"""检查各模块延迟是否超限"""
# 检查感知延迟
if self._latency_windows['perception']:
avg_perc = float(np.mean(self._latency_windows['perception']))
if avg_perc > self.THRESHOLDS['perception_latency_error']:
self._emit_alert(
AlertLevel.ERROR, 'Perception',
f"感知延迟严重超限，建议切换轻量模型",
value=avg_perc,
threshold=self.THRESHOLDS['perception_latency_error']
)
elif avg_perc > self.THRESHOLDS['perception_latency_warn']:
self._emit_alert(
AlertLevel.WARNING, 'Perception',
f"感知延迟偏高",
value=avg_perc,
threshold=self.THRESHOLDS['perception_latency_warn']
)
# 检查全链路总延迟
if self._latency_windows['pipeline']:
avg_total = float(np.mean(self._latency_windows['pipeline']))
if avg_total > self.THRESHOLDS['pipeline_total_fatal']:
self._emit_alert(
AlertLevel.FATAL, 'Pipeline',
f"全链路延迟超过安全上限，系统实时性失效",
value=avg_total,
threshold=self.THRESHOLDS['pipeline_total_fatal']
)
elif avg_total > self.THRESHOLDS['pipeline_total_warn']:
self._emit_alert(
AlertLevel.WARNING, 'Pipeline',
f"全链路延迟偏高",
value=avg_total,
threshold=self.THRESHOLDS['pipeline_total_warn']
)
def _compute_health_score(self, metrics: HealthMetrics) -> float:
"""
计算系统综合健康分 [0, 100]
各维度加权求和：
- 延迟健康度（40%权重）
- 安全健康度（40%权重）
- 资源健康度（20%权重）
"""
score = 100.0
# 延迟惩罚（全链路延迟超过 100ms 开始扣分）
if metrics.pipeline_total_ms > 100.0:
latency_penalty = min(40.0,
(metrics.pipeline_total_ms - 100.0) / 100.0 * 40.0)
score -= latency_penalty
# 碰撞风险惩罚（风险 > 0.5 开始扣分）
if metrics.max_collision_risk > 0.5:
risk_penalty = min(40.0, (metrics.max_collision_risk - 0.5) * 80.0)
score -= risk_penalty
# FPS 惩罚（低于 20FPS 开始扣分）
if metrics.current_fps < 20.0 and metrics.current_fps > 0:
fps_penalty = min(20.0, (20.0 - metrics.current_fps) / 20.0 * 20.0)
score -= fps_penalty
return float(max(0.0, score))
def _monitor_loop(self):
"""监控主循环（在独立线程中运行）"""
while not self._stop_event.is_set():
# 采集当前指标快照
metrics = HealthMetrics(timestamp=time.time())
if self._latency_windows['perception']:
metrics.perception_latency_ms = float(
np.mean(self._latency_windows['perception']))
if self._latency_windows['pipeline']:
metrics.pipeline_total_ms = float(
np.mean(self._latency_windows['pipeline']))
metrics.current_fps = 1000.0 / max(metrics.pipeline_total_ms, 1.0)
with self._metrics_lock:
metrics.max_collision_risk = self._latest_metrics.max_collision_risk
# 计算健康分
metrics.health_score = self._compute_health_score(metrics)
# 更新最新快照
with self._metrics_lock:
self._latest_metrics = metrics
# 执行各项告警检查
self._check_latency_alerts()
# 定期打印健康报告
logger.info(
f"[健康度报告] 得分={metrics.health_score:.1f}/100 | "
f"延迟={metrics.pipeline_total_ms:.1f}ms | "
f"FPS={metrics.current_fps:.1f} | "
f"碰撞风险={metrics.max_collision_risk:.2f}"
)
# 等待下次采集
self._stop_event.wait(timeout=self.monitor_interval)
def start(self):
"""启动监控线程"""
self._monitor_thread = threading.Thread(
target=self._monitor_loop,
name='SystemMonitor',
daemon=True
)
self._monitor_thread.start()
logger.info("✅ 系统健康监控线程已启动")
def stop(self):
"""停止监控线程"""
self._stop_event.set()
if self._monitor_thread:
self._monitor_thread.join(timeout=3.0)
logger.info("系统健康监控已停止")
def get_recent_alerts(
self,
min_level: AlertLevel = AlertLevel.WARNING,
last_n: int = 20
) -> List[Alert]:
"""
获取最近的告警记录
Args:
min_level: 最低告警等级过滤
last_n: 返回最近 N 条
Returns:
满足条件的告警列表（时间倒序）
"""
filtered = [
a for a in self._alert_history
if a.level.value >= min_level.value
]
return sorted(filtered, key=lambda x: x.timestamp, reverse=True)[:last_n]
def get_current_health(self) -> HealthMetrics:
"""获取当前健康度快照"""
with self._metrics_lock:
return self._latest_metrics
def test_system_monitor():
"""系统监控模块测试"""
print("=" * 60)
print("系统健康监控 - 功能测试")
print("=" * 60)
monitor = SystemHealthMonitor(
monitor_interval_s=0.5,
metrics_window=30
)
# 注册降级回调（模拟）
def on_warning():
print(" ⚠️ [降级回调] WARNING: 开启感知保守模式")
def on_error():
print(" 🚨 [降级回调] ERROR: 降级到手动模式辅助")
def on_fatal():
print(" 🛑 [降级回调] FATAL: 触发紧急停车！")
monitor.register_degradation_callback(AlertLevel.WARNING, on_warning)
monitor.register_degradation_callback(AlertLevel.ERROR, on_error)
monitor.register_degradation_callback(AlertLevel.FATAL, on_fatal)
monitor.start()
print("\n模拟系统运行（2秒）:")
print("-" * 40)
# 阶段 1：正常运行（0-0.5s）
for _ in range(15):
monitor.update_latency('perception', np.random.normal(15, 2))
monitor.update_latency('pipeline', np.random.normal(45, 5))
monitor.update_collision_risk(0.1)
time.sleep(0.033)
print(" ✅ 正常运行阶段完成")
# 阶段 2：延迟升高（0.5-1s）
print(" 模拟感知延迟升高...")
for _ in range(15):
monitor.update_latency('perception', np.random.normal(45, 5))
monitor.update_latency('pipeline', np.random.normal(100, 10))
monitor.update_collision_risk(0.3)
time.sleep(0.033)
# 阶段 3：碰撞风险升高（1-1.5s）
print(" 模拟碰撞风险升高...")
for _ in range(15):
monitor.update_latency('perception', np.random.normal(20, 3))
monitor.update_latency('pipeline', np.random.normal(55, 8))
monitor.update_collision_risk(0.85) # 触发 WARNING 回调
time.sleep(0.033)
# 阶段 4：极端情况（1.5-2s）
print(" 模拟系统极端压力...")
for _ in range(15):
monitor.update_latency('perception', np.random.normal(70, 10))
monitor.update_latency('pipeline', np.random.normal(160, 20))
monitor.update_collision_risk(0.95) # 触发 FATAL 回调
time.sleep(0.033)
time.sleep(0.6) # 等待最后一次监控采集
monitor.stop()
# 打印告警摘要
recent_alerts = monitor.get_recent_alerts(
min_level=AlertLevel.WARNING, last_n=10
)
print(f"\n告警摘要（最近 {len(recent_alerts)} 条 WARNING 以上）:")
for alert in recent_alerts[:5]:
t = time.strftime('%H:%M:%S', time.localtime(alert.timestamp))
print(f" [{t}] [{alert.level.name:<7}] [{alert.source:<15}] {alert.message}")
health = monitor.get_current_health()
print(f"\n最终健康度: {health.health_score:.1f}/100")
print("\n✅ 系统监控测试完成")
if __name__ == '__main__':
test_system_monitor()
9.3 系统监控代码解析
① 告警冷却机制（Anti-Flapping）的重要性
在实际生产系统中，如果感知延迟在阈值附近震荡，没有冷却机制的告警系统会在短时间内产生数百条重复告警（告警风暴），淹没真正需要关注的信息。_alert_cooldown_s = 5.0 确保同一来源的同级别告警每 5 秒最多触发一次，与施密特触发器（Schmitt Trigger）的工作原理类似，有效抑制了告警抖动。
② 健康分的多维度权重设计
系统健康分将多个异质性指标（延迟、风险、FPS）归一化到同一标量空间，便于运维人员快速判断系统状态。权重分配（延迟 40%、安全 40%、资源 20%）反映了自动驾驶系统的核心价值观：安全性与实时性同等重要，均远超资源利用率的重要性。
③ 降级回调的分级设计
三级降级响应对应不同的工程处置策略：
- WARNING（警告）：软降级，如将感知模型从 YOLOv11-X 切换为 YOLOv11-N（推理速度提升 3×），或关闭非必要的分割任务
- ERROR（错误）：硬降级，限制车速、关闭自主超车功能、发出声光报警请求安全员接管
- FATAL（致命）：紧急停车，发送 CAN 最大制动指令，系统进入安全停机状态，等待人工确认后才能恢复运行
这种分级降级的设计思想与 ISO 26262 标准中的"安全目标分解"（Safety Goal Decomposition）高度一致，是功能安全合规工程的重要实践。
十、总结与展望
10.1 第十五章专栏知识体系全面回顾
至此，第十五章《YOLOv11 自动驾驶与机器人全栈应用篇》的 20 节内容已全部完成。本章以 YOLOv11 为核心感知引擎，系统构建了一套覆盖 L4 级自动驾驶全栈技术的完整知识体系。我们用下面的思维导图来梳理这 20 节的逻辑脉络与知识层次：
相关示意图绘制如下，仅供参考：
本章核心技术成就总结
经过 20 节的系统学习，读者应已具备以下完整能力：
感知层能力：能够使用 YOLOv11 构建支持检测、分割、姿态、旋转框四任务并行推理的多摄像头感知引擎，理解多任务推理的工程优化技巧，掌握感知结果的标准化输出协议设计。
融合层能力：掌握卡尔曼滤波（KF）和扩展卡尔曼滤波（EKF）的数学原理与工程实现，能够将摄像头、激光雷达、毫米波雷达三类传感器的观测数据在统一状态空间中进行最优融合，理解马氏距离关联与匈牙利算法在多目标关联问题中的应用。
跟踪层能力：理解 DeepSORT 算法的完整流程（KF 预测 → 匈牙利关联 → 状态更新 → 生命周期管理），能够实现稳定的多目标跨帧身份维护，处理遮挡、漏检等常见困难场景。
预测层能力：掌握基于骨骼关键点的行人意图识别方法，能够实现 LSTM 自回归轨迹预测并输出高斯不确定性分布，理解社会力模型在群体行人预测中的作用，以及基于 TTC（Time-to-Collision）的实时碰撞风险评估。
规划层能力：深度理解 A* 算法的启发式设计与工程实现，掌握 RRT* 算法的渐近最优原理（最优父节点选择 + Rewire 机制），能够设计基于有限状态机（FSM）的行为决策逻辑，并正确处理优先级冲突和迟滞切换。
控制层能力：理解纯跟踪控制器的几何原理与动态前视距离设计，掌握 PID 控制器的积分饱和防护技术，能够将路径规划输出转化为车辆底盘可执行的方向盘转角和油门制动指令。
系统工程能力：具备从架构设计到生产部署的全链路工程能力，包括：异步流水线设计（生产者-消费者模型）、TensorRT 推理加速（FP16/INT8 量化）、系统监控与多级告警、ISO 26262 功能安全合规，以及 CARLA 仿真闭环验证。
下表对本章核心技术参数进行了汇总，可作为工程实践的参考基准：
| 系统层级 | 核心算法 | 目标延迟 | 运行频率 | 关键指标 |
|---|---|---|---|---|
| 感知层 | YOLOv11-X + TensorRT FP16 | < 15ms | 30Hz | mAP@0.5 > 50% |
| 融合层 | EKF + 匈牙利关联 | < 5ms | 30Hz | 关联精度 > 95% |
| 跟踪层 | DeepSORT | < 5ms | 30Hz | IDF1 > 70% |
| 预测层 | LSTM + 高斯分布 | < 8ms | 10Hz | ADE < 0.5m (1s) |
| 规划层 | A* + RRT* + FSM | < 20ms | 10Hz | 路径平滑度 |
| 控制层 | Pure Pursuit + PID | < 2ms | 100Hz | 横向误差 < 0.2m |
| 全链路合计 | 端到端 | < 100ms | 30Hz | ISO 26262 ASIL-B |
第十五章学习路径建议
对于不同阶段的读者，建议按以下路径深入学习：
初学者（目标：理解原理）：重点阅读第1、2、5、11节，理解 YOLOv11 的基础部署流程和单一功能模块的工作原理，动手运行感知引擎和行为规划的示例代码。
进阶者（目标：模块集成）：在初学者基础上，深入研究第3、4、10、12节，掌握多传感器融合和多目标跟踪的数学原理，尝试将感知层和跟踪层串联起来，在 CARLA 仿真中验证。
专家（目标：生产落地）：系统研究第13、16、19、20节，重点关注安全冗余、TensorRT 优化、ISO 26262 合规和全栈集成，能够独立完成一套满足功能安全要求的自动驾驶感知系统的工程落地。
10.2 下期预告
相关示意图绘制如下，仅供参考：
在完成第十五章的全栈工程实战之后，第十六章将把视角从"如何让系统跑起来"转向"如何让系统跑得更公平、更安全、更可信"。这是 AI 工程化落地中极易被忽视、却对产品长期健康发展至关重要的维度。
第十六章第1节核心内容速览
为什么要关注模型偏见？
YOLOv11 在 COCO 等主流数据集上训练后，其检测性能在不同人群属性（性别、年龄、肤色）、不同时段（白天/夜晚）、不同地域（欧美/亚洲城市）之间往往存在显著差异。这种差异不是随机误差，而是系统性的模型偏见（Model Bias）——其根源隐藏在训练数据的分布不均衡、标注者的主观偏差、以及算法本身的归纳偏置之中。
在自动驾驶场景中，如果行人检测模型对深色皮肤人群的漏检率显著高于浅色皮肤人群，这不仅是一个技术问题，更是直接关乎生命安全的伦理问题，同时也会带来严峻的法律合规风险（GDPR、AI 法案）。
第1节将深度解析三大核心主题：
一、Fairness 指标体系的数学基础
公平性指标并非单一的，不同的公平性定义之间甚至存在数学上的不可兼得性（即所谓的"公平性不可能定理"）。我们将详细介绍自动驾驶感知场景适用的公平性指标，包括：
- 均等机会（Equalized Odds）：不同群体的真阳性率和假阳性率均相等
- 校准公平（Calibration Fairness）：模型置信度与实际准确率在不同群体间的一致性
- 个体公平（Individual Fairness）：相似输入应产生相似输出，不因群体属性而异
- 反事实公平（Counterfactual Fairness）：若改变某个受保护属性，预测结果不应改变
二、数据集系统性审计方法
第1节将提供一套完整的数据集偏见审计工具链，支持对 nuScenes、Waymo、BDD100K 等主流自动驾驶数据集进行：
- 分布偏差检测：通过统计检验（KL 散度、Wasserstein 距离）量化不同群体的样本分布差异
- 标注质量审计：识别标注一致性不足、标注遗漏等质量问题
- 场景多样性评估：分析数据集在不同天气、光照、地域条件下的覆盖度
三、偏见缓解的工程实践
识别偏见只是第一步，更重要的是如何缓解。下一节将提供可运行的偏见缓解代码，涵盖：
- 数据层面：过采样（SMOTE）、欠采样、生成式合成数据平衡稀缺群体
- 训练层面：重加权损失函数（Reweighted Loss）、对抗去偏（Adversarial Debiasing）
- 后处理层面：校准器（Platt Scaling）、群体自适应阈值调整
读者收益预告：
读完第十六章第1节，你将能够：
- 使用 Fairlearn、AIF360 等工具对 YOLOv11 进行定量公平性评估
- 编写自动化数据集偏见审计脚本，生成 Bias Audit Report
- 理解 EU AI Act 对"高风险 AI 系统"公平性合规的具体要求
- 掌握至少 3 种可直接应用于 YOLOv11 训练流程的偏见缓解策略
📢 下期预告
第十六章 · AI 伦理、安全与隐私保护篇
第1节：YOLOv11 模型偏见检测——Fairness 指标与数据集审计实战📅 预计发布：下期更新
🎯 核心主题：AI 公平性量化评估 · 数据集偏见审计 · 合规化偏见缓解
🛠️ 实战工具：Fairlearn · AIF360 · 自定义审计脚本
📊 真实案例：基于 nuScenes 数据集的行人检测偏见完整审计报告如果本文对你有帮助，请点赞 + 收藏 + 关注，你的支持是创作最大的动力！ 🙏
最后，希望本文围绕 YOLOv11 的实战讲解，能在以下几个方面对你有所帮助：
- 🎯 模型精度提升：通过结构改进、损失函数优化、数据增强策略等方案，尽可能提升检测效果与任务表现；
- 🚀 推理速度优化：结合量化、裁剪、蒸馏、部署加速等手段，帮助模型在实际业务场景中跑得更快、更稳；
- 🧩 工程级落地实践：从训练、验证、调参到部署优化，提供可直接复用或稍作修改即可迁移的完整思路与方案。
PS：如果你按文中步骤对 YOLOv11 进行优化后，仍然遇到问题，请不必焦虑或灰心。
YOLOv11 作为新一代目标检测模型，最终效果往往会受到 硬件环境、数据集质量、任务定义、训练配置、部署平台 等多重因素共同影响，因此不同任务之间的最优方案也并不完全相同。
如果你在实践过程中遇到：
- 新的报错 / Bug
- 精度难以提升
- 推理速度不达预期
欢迎把 报错信息 + 关键配置截图 / 代码片段 粘贴到评论区，我们可以一起分析原因、定位瓶颈，并讨论更可行的优化方向。
同时，如果你有更优的调参经验、结构改进思路，或者在实际项目中验证过更有效的方案，也非常欢迎分享出来，大家互相启发、共同完善 YOLOv11 的实战打法 🙌- 当然，部分章节还会结合国内外前沿论文与 AIGC 大模型技术，对主流改进方案进行重构与再设计，内容更贴近真实工程场景，适合有落地需求的开发者深入学习与对标优化。
🧧🧧 文末福利，等你来拿！🧧🧧
文中涉及的多数技术问题，来源于我在 YOLOv11 项目中的一线实践，部分案例也来自网络与读者反馈；如有版权相关问题，欢迎第一时间联系，我会尽快处理（修改或下线）。
部分思路与排查路径参考了全网技术社区与人工智能问答平台，在此也一并致谢。如果这些内容尚未完全解决你的问题，还请多一点理解——YOLOv11 的优化本身就是一个高度依赖场景与数据的工程问题，不存在“一招通杀”的方案。
如果你已经在自己的任务中摸索出更高效、更稳定的优化路径，非常鼓励你：
- 在评论区简要分享你的关键思路；
- 或者整理成教程 / 系列文章。
你的经验，可能正好就是其他开发者卡关许久所缺的那一环 💡
OK，本期关于 YOLOv11 优化与实战应用 的内容就先聊到这里。如果你还想进一步深入：
- 了解更多结构改进与训练技巧；
- 对比不同场景下的部署与加速策略；
- 系统构建一套属于自己的 YOLOv11 调优方法论；
欢迎继续查看专栏：《YOLOv11实战：从入门到深度优化》。
也期待这些内容，能在你的项目中真正落地见效，帮你少踩坑、多提效，下期再见 👋
码字不易，如果这篇文章对你有所启发或帮助，欢迎给我来个 一键三连（关注 + 点赞 + 收藏），这是我持续输出高质量内容的核心动力 💪
同时也推荐关注我的技术号 「猿圈奇妙屋」：
- 第一时间获取 YOLOv11 / 目标检测 / 多任务学习 等方向的进阶内容；
- 不定期分享与视觉算法、深度学习相关的最新优化方案与工程实战经验；
- 以及 BAT 等大厂面试题、技术书籍 PDF、工程模板与工具清单等实用资源。
期待在更多维度上和你一起进步，共同提升算法与工程能力 🔧🧠
🫵 Who am I?
我是专注于 计算机视觉 / 图像识别 / 深度学习工程落地 的讲师 & 技术博主，笔名 bug菌：
- 热活于 CSDN | 稀土掘金 | InfoQ | 51CTO | 华为云开发者社区 | 阿里云开发者社区 | 腾讯云开发者社区 | 开源中国 | 博客园 | 墨天轮 等各大技术社区；
- CSDN 博客之星 Top30、华为云多年度十佳博主&卓越贡献奖、掘金多年度人气作者 Top40；
- CSDN、掘金、InfoQ、51CTO 等平台签约及优质作者；
- 全网粉丝累计 30w+。
更多高质量技术内容及成长资料，可查看这个合集入口 👉 点击查看 👈️
硬核技术号 「猿圈奇妙屋」 期待你的加入，一起进阶、一起打怪升级。
- End -
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
22
0- 0
已为社区贡献24条内容
所有评论(0)
