设计内容:
1、通过VLAN Trunk配置跨交换机的VLAN通信。配置交换机之间的冗余主干道对运行的生成树协议进行诊断。
2、以“Terminal Configuration”方式登录交换机进行配置，规划端口与IP地址VLAN，VTP，登录密码等。并可以反向Telnet的相应电缆实现远程登录。
3、完成交换式以太网的拓扑结构设计，至少包含2台以上交换机，4台以上PC机1台服务器。

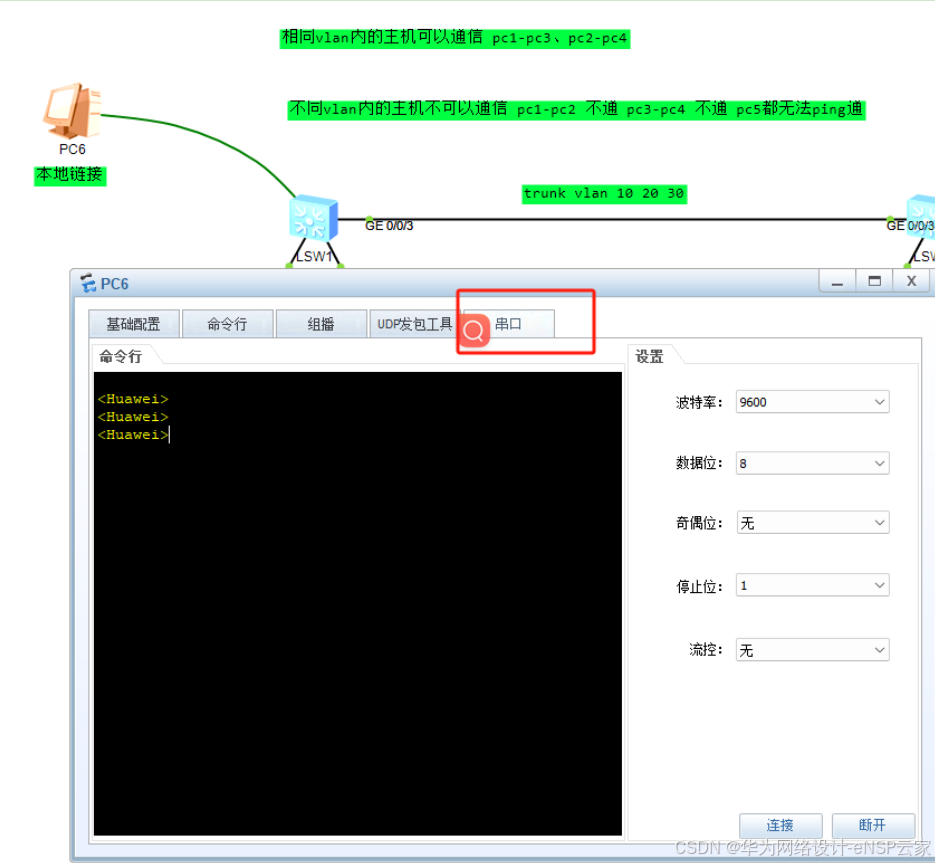

在pc的串口界面可以等到网络设备进行配置

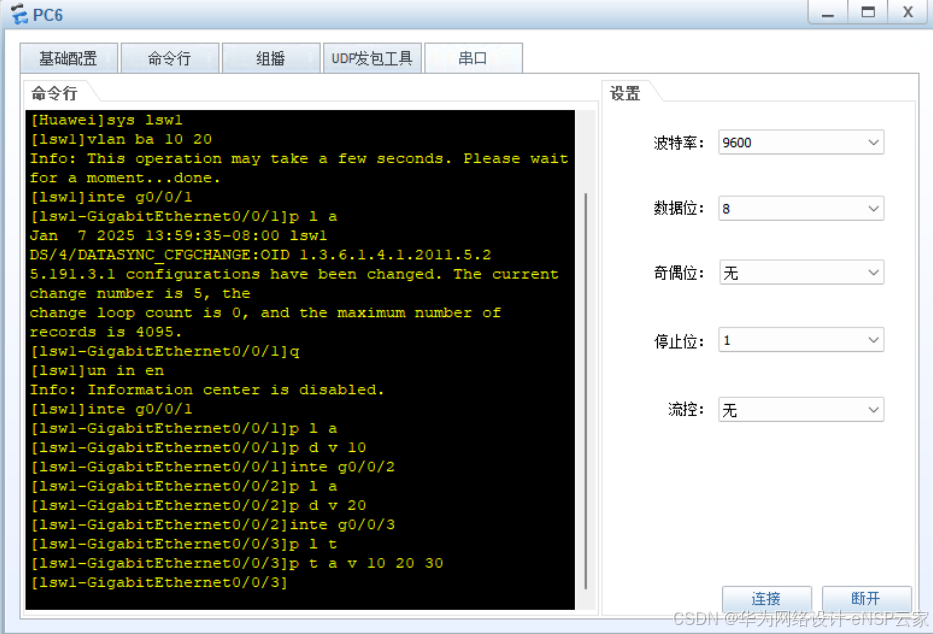

在串口登录的界面可以对设备进行配置

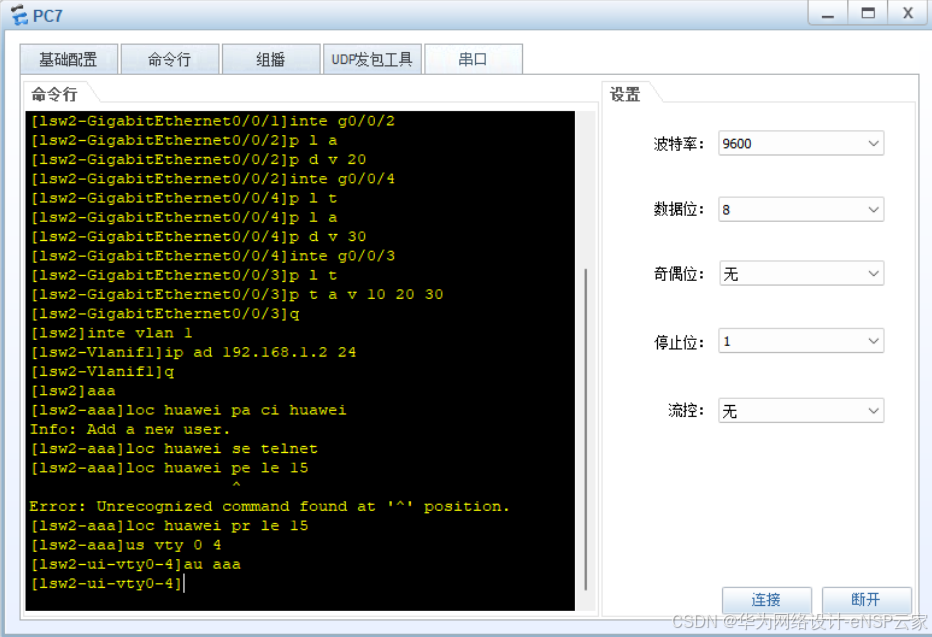

给两台交换机配置一个互联三层地址，实现远程登录

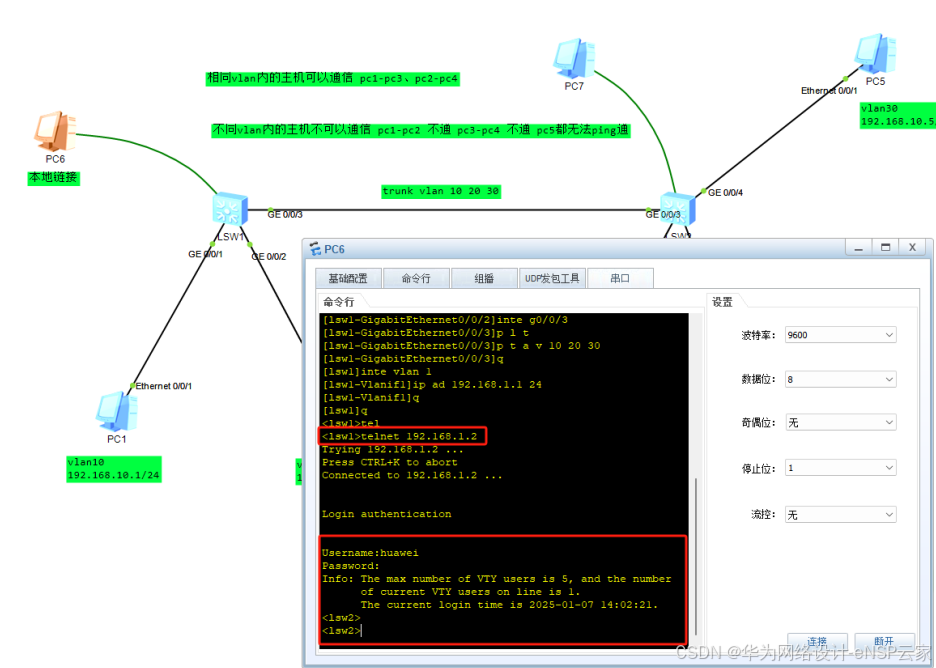

配置远程登录后，可以从交换机1 telnet 到交换机2 中，实现远程配置

相同vlan通信

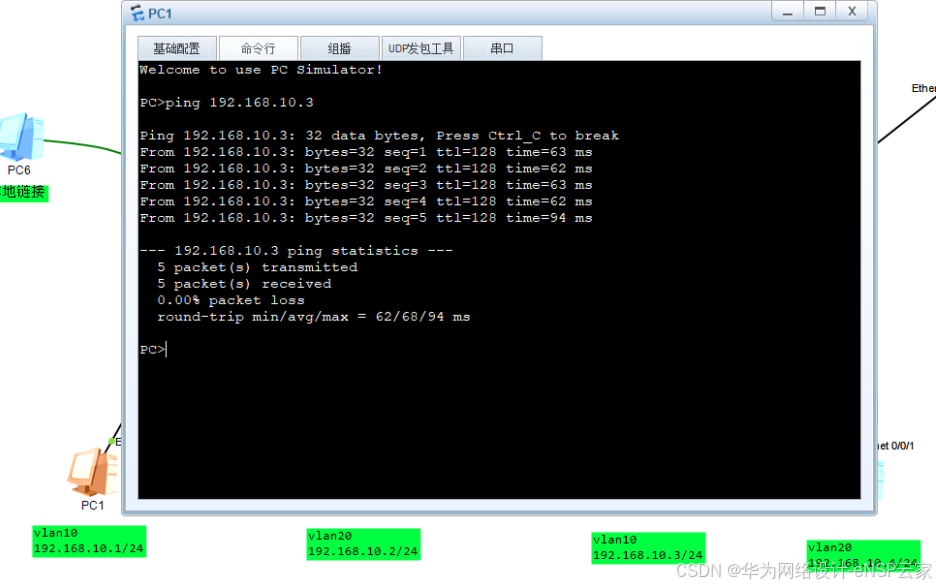

Pc1 访问 pc3

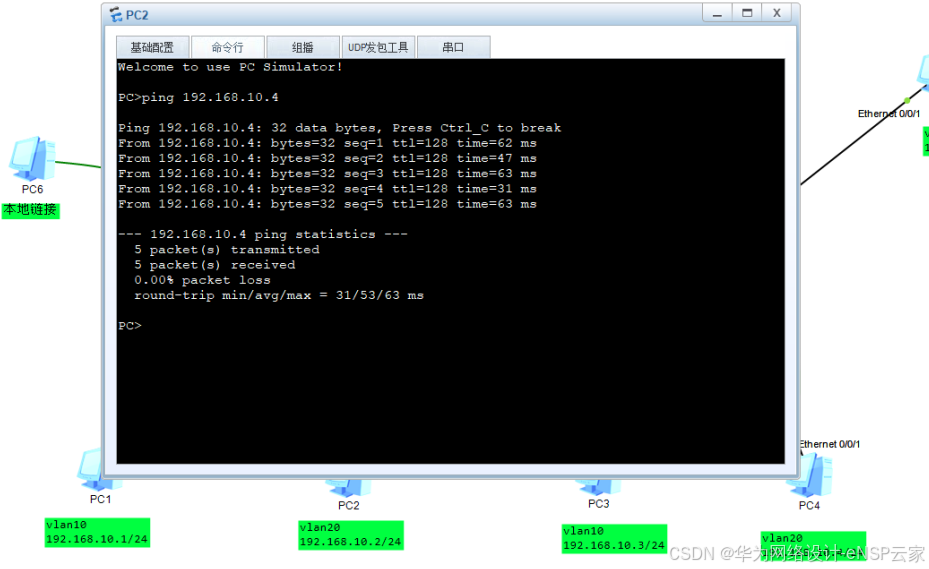

Pc2 访问 pc4

不通vlan不能通信

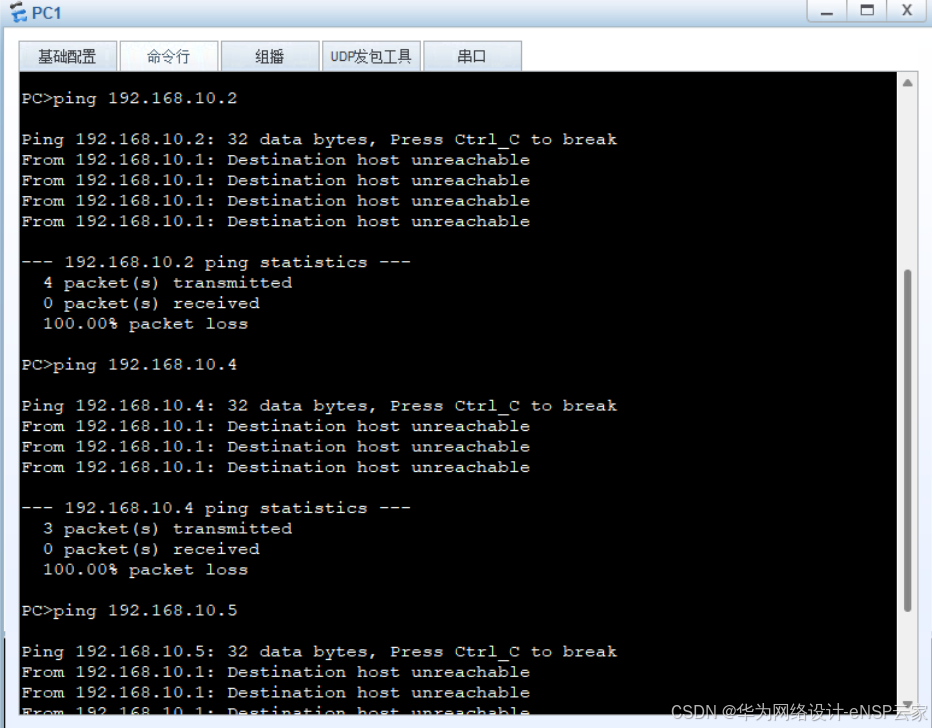

Pc1 访问 pc2 pc4 pc5

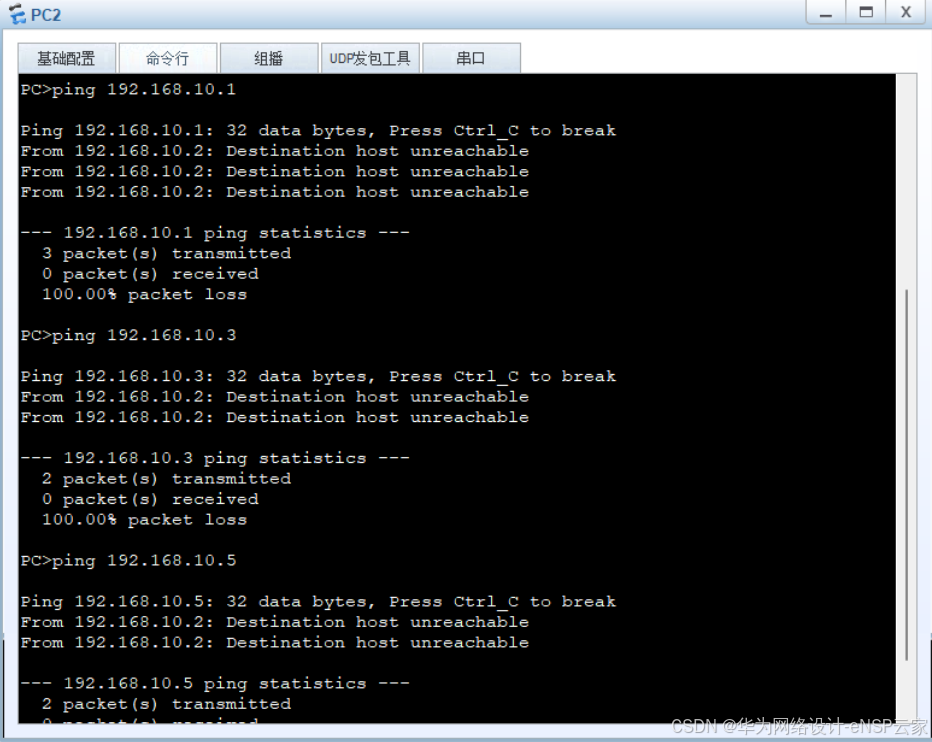

Pc2 访问 pc1 pc3 pc5

总结：

这是一道vlan基础的实验配置，实验目的就是在相同的ip网段同种，相同vlan下的主机可以访问，不同vlan下的主机不可以访问，这也是网络交换基础很重要的知识，希望大家可以搞明其原理，不要无脑抄袭
