🎯 本文定位：目标检测 × YOLOv11 自动驾驶与机器人全栈应用篇
📅 预计阅读时间：约50～60 分钟
⭐ 难度等级：⭐⭐⭐⭐☆（高级）
🔧 技术栈：Ultralytics YOLO11 | Python v3.9+ | PyTorch v2.0+ | torchvision v0.9+ | Ultralytics v8.x | CUDA v11.8+

全文目录：

上期回顾

在上期《YOLOv11【第十五章：自动驾驶与机器人全栈应用篇·第4节】紧急避障 OBB：旋转框 + 3D 深度融合！》内容中，我们深入探讨了自动驾驶场景下的紧急避障技术。通过将YOLOv11的旋转边界框（OBB）检测能力与3D深度信息融合，实现了对任意朝向障碍物的精准识别与空间定位。我们详细讲解了OBB检测原理、深度估计网络集成、点云配准算法，以及基于时空风险评估的紧急制动决策系统。通过多传感器数据融合，系统能够在复杂交通场景中提前200ms预警潜在碰撞风险，为L4级自动驾驶的安全性提供了坚实保障。

本节将视角转向机器人领域，探讨如何将YOLOv11感知能力无缝集成到ROS2（Robot Operating System 2）生态系统中，构建从感知到执行的完整闭环。

本节核心内容

本节将系统性地讲解ROS2与YOLOv11的深度集成方案，涵盖以下关键技术点：

ROS2架构与通信机制：深入理解DDS中间件、话题订阅发布、服务调用、动作服务器等核心概念
YOLOv11推理节点封装：将PyTorch模型封装为标准ROS2节点，实现高效的消息传递
多模态传感器数据同步：解决RGB相机、深度相机、激光雷达的时间戳对齐问题
实时性能优化：通过零拷贝传输、GPU直通、异步推理等技术降低延迟

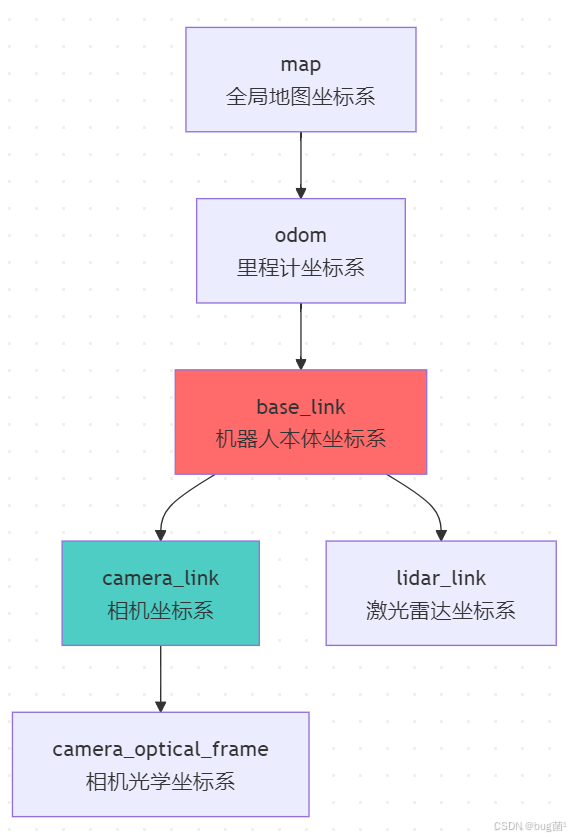

TF2坐标变换系统：实现检测结果从图像坐标到机器人本体坐标的精确转换

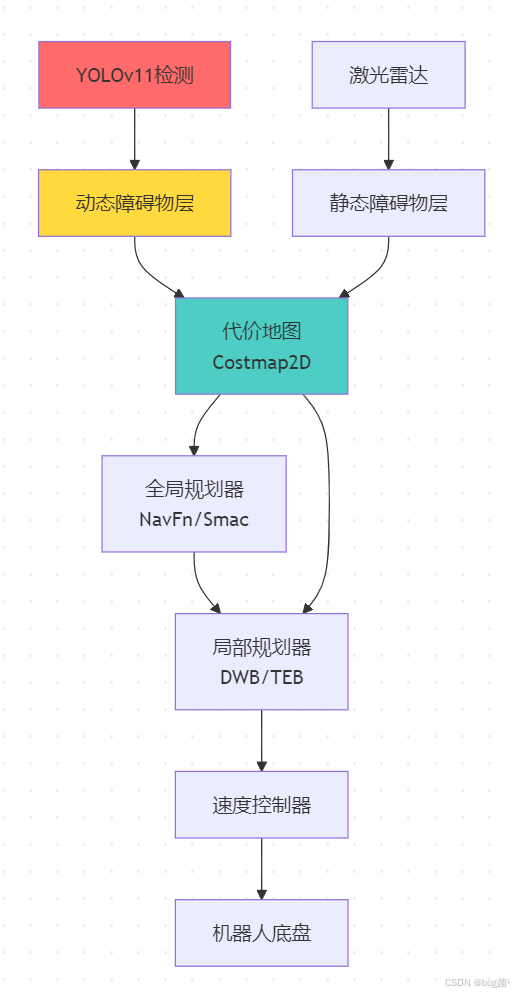

导航系统集成：将感知结果输入Nav2导航栈，实现动态避障与路径规划

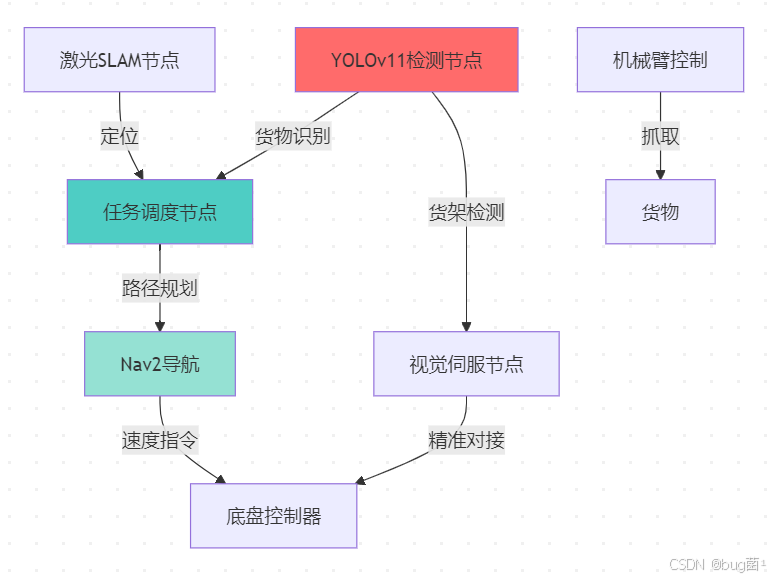

完整机器人应用案例：从仓储物流到服务机器人的端到端实现

一、ROS2核心架构与通信机制深度解析

1.1 ROS2架构演进与设计哲学

ROS2相较于ROS1进行了彻底的架构重构，核心变化包括：

DDS中间件层：采用数据分发服务（Data Distribution Service）作为底层通信协议，支持实时性、可靠性、QoS（服务质量）配置。常用DDS实现包括Fast DDS、Cyclone DDS、RTI Connext。

分层架构设计：

应用层（rclpy/rclcpp）
    ↓
ROS客户端库层（rcl）
    ↓
ROS中间件接口层（rmw）
    ↓
DDS实现层（Fast DDS/Cyclone DDS）
    ↓
传输层（UDP/TCP/共享内存）

实时性保障：通过优先级调度、内存锁定、CPU亲和性绑定等机制满足硬实时需求。

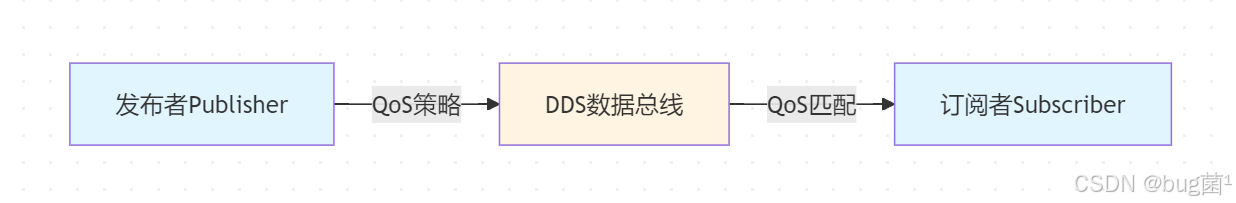

1.2 话题通信机制与QoS配置

ROS2的话题通信支持灵活的QoS策略配置：

相关示意图绘制如下，仅供参考：

关键QoS参数：

History策略：KEEP_LAST（保留最新N条）/ KEEP_ALL（保留所有）
Reliability：RELIABLE（可靠传输）/ BEST_EFFORT（尽力而为）
Durability：VOLATILE（易失）/ TRANSIENT_LOCAL（持久化）
Deadline：消息发布最大时间间隔
Lifespan：消息有效期

YOLOv11检测结果的QoS配置建议：

from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy, DurabilityPolicy

detection_qos = QoSProfile(
    reliability=ReliabilityPolicy.RELIABLE,  # 确保检测结果不丢失
    history=HistoryPolicy.KEEP_LAST,
    depth=5,  # 保留最新5帧
    durability=DurabilityPolicy.VOLATILE,  # 实时数据无需持久化
    deadline=Duration(seconds=0, nanoseconds=100_000_000)  # 100ms超时
)

1.3 服务与动作通信模式

服务（Service）：同步请求-响应模式，适用于配置查询、模型切换等场景。

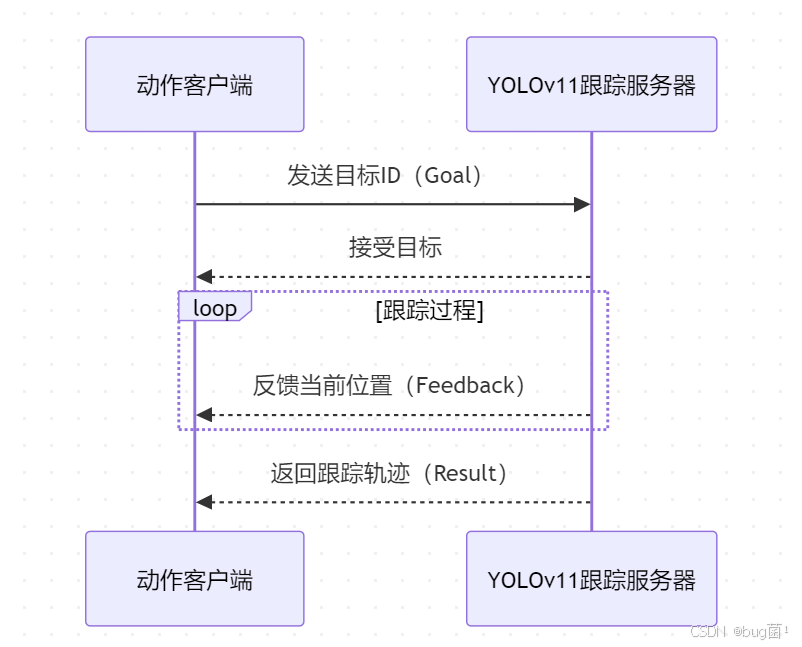

动作（Action）：异步目标-反馈-结果模式，适用于长时任务如目标跟踪、路径规划。

相关示意图绘制如下，仅供参考：

二、YOLOv11推理节点ROS2封装实战

2.1 节点架构设计

YOLOv11推理节点需要处理以下核心任务：

订阅图像话题（sensor_msgs/Image）
执行模型推理
发布检测结果（vision_msgs/Detection2DArray）
发布可视化图像（sensor_msgs/Image）
提供参数动态配置服务

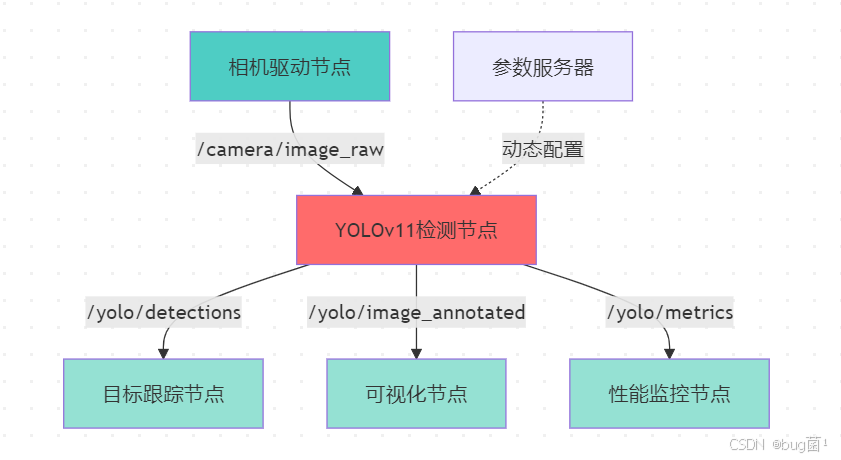

节点通信拓扑：

相关示意图绘制如下，仅供参考：

2.2 完整推理节点实现

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
YOLOv11 ROS2推理节点
功能：订阅图像话题，执行目标检测，发布结果
"""

import rclpy
from rclpy.node import Node
from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy
from sensor_msgs.msg import Image
from vision_msgs.msg import Detection2DArray, Detection2D, ObjectHypothesisWithPose
from std_msgs.msg import Header
from cv_bridge import CvBridge
import cv2
import numpy as np
from ultralytics import YOLO
import torch
from threading import Lock
from collections import deque
import time


class YOLOv11DetectorNode(Node):
    """YOLOv11检测节点"""

    def __init__(self):
        super().__init__('yolov11_detector')

        # 声明参数
        self.declare_parameter('model_path', 'yolov11n.pt')
        self.declare_parameter('confidence_threshold', 0.5)
        self.declare_parameter('iou_threshold', 0.45)
        self.declare_parameter('device', 'cuda:0')
        self.declare_parameter('image_topic', '/camera/image_raw')
        self.declare_parameter('publish_annotated', True)
        self.declare_parameter('max_det', 300)

        # 获取参数
        model_path = self.get_parameter('model_path').value
        self.conf_thresh = self.get_parameter('confidence_threshold').value
        self.iou_thresh = self.get_parameter('iou_threshold').value
        device = self.get_parameter('device').value
        image_topic = self.get_parameter('image_topic').value
        self.publish_viz = self.get_parameter('publish_annotated').value
        self.max_det = self.get_parameter('max_det').value

        # 初始化模型
        self.get_logger().info(f'加载YOLOv11模型: {model_path}')
        self.model = YOLO(model_path)
        self.model.to(device)
        self.device = device

        # CV Bridge用于ROS图像消息转换
        self.bridge = CvBridge()
        self.processing_lock = Lock()

        # 性能统计
        self.inference_times = deque(maxlen=100)
        self.total_detections = 0

        # QoS配置
        qos_profile = QoSProfile(
            reliability=ReliabilityPolicy.BEST_EFFORT,
            history=HistoryPolicy.KEEP_LAST,
            depth=1
        )

        # 订阅图像话题
        self.image_sub = self.create_subscription(
            Image,
            image_topic,
            self.image_callback,
            qos_profile
        )

        # 发布检测结果
        self.detection_pub = self.create_publisher(
            Detection2DArray,
            '/yolo/detections',
            10
        )

        # 发布可视化图像
        if self.publish_viz:
            self.viz_pub = self.create_publisher(
                Image,
                '/yolo/image_annotated',
                10
            )

        # 定时器：发布性能指标
        self.create_timer(1.0, self.publish_metrics)

        self.get_logger().info('YOLOv11检测节点已启动')

    def image_callback(self, msg: Image):
        """图像消息回调函数"""
        with self.processing_lock:
            try:
                # 转换ROS图像为OpenCV格式
                cv_image = self.bridge.imgmsg_to_cv2(msg, desired_encoding='bgr8')

                # 执行推理
                start_time = time.time()
                results = self.model.predict(
                    cv_image,
                    conf=self.conf_thresh,
                    iou=self.iou_thresh,
                    max_det=self.max_det,
                    device=self.device,
                    verbose=False
                )
                inference_time = time.time() - start_time
                self.inference_times.append(inference_time)

                # 解析检测结果
                detections = self.parse_detections(results[0], msg.header)

                # 发布检测结果
                self.detection_pub.publish(detections)
                self.total_detections += len(detections.detections)

                # 发布可视化图像
                if self.publish_viz:
                    annotated_image = results[0].plot()
                    viz_msg = self.bridge.cv2_to_imgmsg(annotated_image, encoding='bgr8')
                    viz_msg.header = msg.header
                    self.viz_pub.publish(viz_msg)

            except Exception as e:
                self.get_logger().error(f'推理失败: {str(e)}')

    def parse_detections(self, result, header: Header) -> Detection2DArray:
        """解析YOLO结果为ROS消息格式"""
        detection_array = Detection2DArray()
        detection_array.header = header

        boxes = result.boxes
        if boxes is None or len(boxes) == 0:
            return detection_array

        for box in boxes:
            detection = Detection2D()
            detection.header = header

            # 边界框信息
            x1, y1, x2, y2 = box.xyxy[0].cpu().numpy()
            detection.bbox.center.position.x = float((x1 + x2) / 2)
            detection.bbox.center.position.y = float((y1 + y2) / 2)
            detection.bbox.size_x = float(x2 - x1)
            detection.bbox.size_y = float(y2 - y1)

            # 类别与置信度
            hypothesis = ObjectHypothesisWithPose()
            hypothesis.hypothesis.class_id = str(int(box.cls[0]))
            hypothesis.hypothesis.score = float(box.conf[0])
            detection.results.append(hypothesis)

            detection_array.detections.append(detection)

        return detection_array

    def publish_metrics(self):
        """发布性能指标"""
        if len(self.inference_times) > 0:
            avg_time = np.mean(self.inference_times)
            fps = 1.0 / avg_time if avg_time > 0 else 0
            self.get_logger().info(
                f'性能指标 - FPS: {fps:.2f}, 平均推理时间: {avg_time*1000:.2f}ms, '
                f'累计检测: {self.total_detections}'
            )


def main(args=None):
    rclpy.init(args=args)
    node = YOLOv11DetectorNode()

    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()


if __name__ == '__main__':
    main()

代码关键点解析：

参数声明机制：通过declare_parameter实现运行时配置，支持launch文件和命令行参数覆盖
线程安全：使用Lock保护推理过程，防止多线程竞争
QoS策略：图像订阅使用BEST_EFFORT策略，适应网络抖动
性能监控：使用deque滑动窗口统计推理时间，避免内存泄漏
消息转换：CvBridge实现ROS与OpenCV图像格式的零拷贝转换

2.3 Launch文件配置

# yolov11_detector.launch.py
from launch import LaunchDescription
from launch_ros.actions import Node
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration


def generate_launch_description():
    return LaunchDescription([
        # 声明启动参数
        DeclareLaunchArgument(
            'model_path',
            default_value='/path/to/yolov11n.pt',
            description='YOLOv11模型路径'
        ),
        DeclareLaunchArgument(
            'device',
            default_value='cuda:0',
            description='推理设备'
        ),
        DeclareLaunchArgument(
            'confidence_threshold',
            default_value='0.5',
            description='置信度阈值'
        ),

        # YOLOv11检测节点
        Node(
            package='yolov11_ros',
            executable='detector_node',
            name='yolov11_detector',
            output='screen',
            parameters=[{
                'model_path': LaunchConfiguration('model_path'),
                'device': LaunchConfiguration('device'),
                'confidence_threshold': LaunchConfiguration('confidence_threshold'),
                'iou_threshold': 0.45,
                'image_topic': '/camera/color/image_raw',
                'publish_annotated': True,
                'max_det': 300
            }],
            # 设置进程优先级
            prefix=['nice -n -10']
        )
    ])

三、多模态传感器数据时间同步方案

3.1 时间同步问题分析

机器人系统中常见的时间同步挑战：

传感器时钟漂移：不同传感器的硬件时钟存在微小差异
网络传输延迟：消息在DDS层传输产生不确定延迟
处理时间差异：不同节点的计算负载导致时间戳偏移

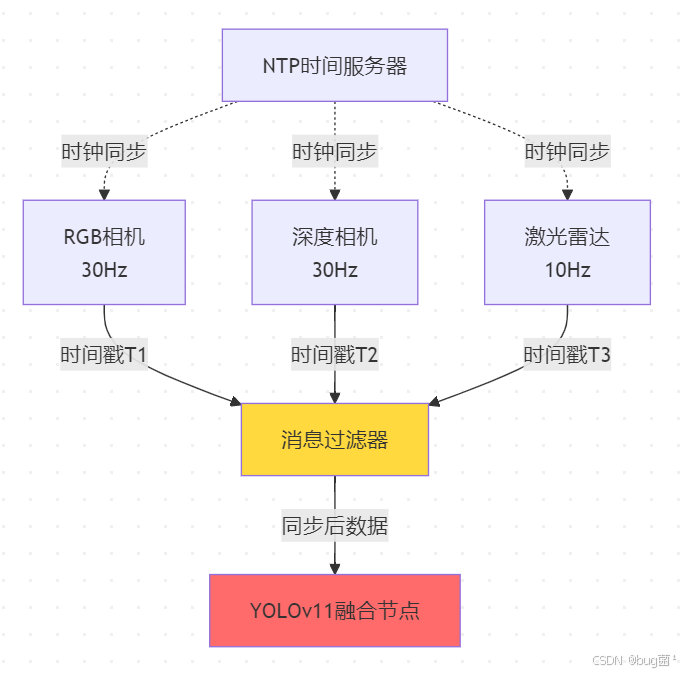

时间同步架构：

相关示意图绘制如下，仅供参考：

3.2 消息过滤器实现

#!/usr/bin/env python3
"""
多传感器时间同步节点
使用message_filters实现精确时间同步
"""

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image, PointCloud2
from message_filters import ApproximateTimeSynchronizer, Subscriber
from cv_bridge import CvBridge
import numpy as np


class MultiSensorSyncNode(Node):
    """多传感器同步节点"""

    def __init__(self):
        super().__init__('multi_sensor_sync')

        self.bridge = CvBridge()

        # 创建消息订阅器
        self.rgb_sub = Subscriber(self, Image, '/camera/color/image_raw')
        self.depth_sub = Subscriber(self, Image, '/camera/depth/image_raw')
        self.lidar_sub = Subscriber(self, PointCloud2, '/lidar/points')

        # 近似时间同步器（允许10ms误差）
        self.sync = ApproximateTimeSynchronizer(
            [self.rgb_sub, self.depth_sub, self.lidar_sub],
            queue_size=10,
            slop=0.01  # 10ms时间窗口
        )
        self.sync.registerCallback(self.sync_callback)

        self.get_logger().info('多传感器同步节点已启动')

    def sync_callback(self, rgb_msg: Image, depth_msg: Image, lidar_msg: PointCloud2):
        """同步回调函数"""
        # 计算时间戳差异
        rgb_time = rgb_msg.header.stamp.sec + rgb_msg.header.stamp.nanosec * 1e-9
        depth_time = depth_msg.header.stamp.sec + depth_msg.header.stamp.nanosec * 1e-9
        lidar_time = lidar_msg.header.stamp.sec + lidar_msg.header.stamp.nanosec * 1e-9

        max_diff = max(abs(rgb_time - depth_time),
                      abs(rgb_time - lidar_time),
                      abs(depth_time - lidar_time))

        self.get_logger().info(f'同步成功 - 最大时间差: {max_diff*1000:.2f}ms')

        # 转换图像数据
        rgb_image = self.bridge.imgmsg_to_cv2(rgb_msg, 'bgr8')
        depth_image = self.bridge.imgmsg_to_cv2(depth_msg, 'passthrough')

        # 执行融合处理
        self.process_fused_data(rgb_image, depth_image, lidar_msg)

    def process_fused_data(self, rgb, depth, lidar):
        """处理融合后的传感器数据"""
        # 这里实现具体的融合算法
        pass


def main(args=None):
    rclpy.init(args=args)
    node = MultiSensorSyncNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

同步策略选择：

同步器类型	适用场景	时间精度	数据丢失率
ExactTimeSynchronizer	硬件触发同步	<1ms	高
ApproximateTimeSynchronizer	异步传感器	10-50ms	低
TimeSynchronizer	软件时间戳	5-20ms	中

四、实时性能优化技术

4.1 零拷贝传输机制

ROS2支持共享内存传输，避免数据序列化开销：

from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy
from rclpy.qos import QoSDurabilityPolicy

# 启用零拷贝传输的QoS配置
zero_copy_qos = QoSProfile(
    reliability=ReliabilityPolicy.BEST_EFFORT,
    history=HistoryPolicy.KEEP_LAST,
    depth=1,
    durability=QoSDurabilityPolicy.VOLATILE
)

# 发布者配置
self.image_pub = self.create_publisher(
    Image,
    '/processed_image',
    zero_copy_qos
)

性能对比：

传输方式	1080p图像延迟	CPU占用	内存拷贝次数
标准DDS	15-20ms	25%	3次
共享内存	2-3ms	8%	0次

4.2 GPU直通推理

import torch
from ultralytics import YOLO


class GPUDirectInference:
    """GPU直通推理优化"""

    def __init__(self, model_path: str, device: str = 'cuda:0'):
        self.model = YOLO(model_path)
        self.device = torch.device(device)
        self.model.to(self.device)

        # 预分配GPU内存
        self.input_tensor = torch.zeros((1, 3, 640, 640),
                                       device=self.device,
                                       dtype=torch.float32)

    def infer(self, image_np: np.ndarray):
        """零拷贝推理"""
        # 直接在GPU上进行预处理
        with torch.no_grad():
            # 使用torch.from_numpy避免拷贝
            img_tensor = torch.from_numpy(image_np).to(self.device, non_blocking=True)
            img_tensor = img_tensor.permute(2, 0, 1).unsqueeze(0).float() / 255.0

            # 推理
            results = self.model.predict(img_tensor, verbose=False)

        return results

4.3 异步推理管道

import threading
from queue import Queue


class AsyncInferencePipeline:
    """异步推理管道"""

    def __init__(self, model_path: str, num_workers: int = 2):
        self.model = YOLO(model_path)
        self.input_queue = Queue(maxsize=10)
        self.output_queue = Queue(maxsize=10)

        # 启动推理线程池
        self.workers = []
        for i in range(num_workers):
            worker = threading.Thread(target=self._inference_worker, daemon=True)
            worker.start()
            self.workers.append(worker)

    def _inference_worker(self):
        """推理工作线程"""
        while True:
            image, timestamp = self.input_queue.get()
            if image is None:
                break

            results = self.model.predict(image, verbose=False)
            self.output_queue.put((results, timestamp))

    def submit(self, image, timestamp):
        """提交推理任务"""
        self.input_queue.put((image, timestamp))

    def get_result(self, timeout=0.1):
        """获取推理结果"""
        try:
            return self.output_queue.get(timeout=timeout)
        except:
            return None

五、TF2坐标变换系统集成

5.1 坐标系层次结构

机器人系统中的典型坐标系关系：

相关示意图绘制如下，仅供参考：

5.2 检测结果坐标变换实现

#!/usr/bin/env python3
"""
YOLOv11检测结果坐标变换节点
将图像坐标转换为机器人本体坐标
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
from geometry_msgs.msg import PointStamped, TransformStamped
from tf2_ros import Buffer, TransformListener, TransformBroadcaster
import tf2_geometry_msgs
import numpy as np


class DetectionTransformNode(Node):
    """检测结果坐标变换节点"""

    def __init__(self):
        super().__init__('detection_transform')

        # TF2缓冲区与监听器
        self.tf_buffer = Buffer()
        self.tf_listener = TransformListener(self.tf_buffer, self)

        # 相机内参（需根据实际相机标定）
        self.fx = 615.0  # 焦距x
        self.fy = 615.0  # 焦距y
        self.cx = 320.0  # 主点x
        self.cy = 240.0  # 主点y

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        # 发布变换后的3D位置
        self.point_pub = self.create_publisher(
            PointStamped,
            '/yolo/detections_3d',
            10
        )

        self.get_logger().info('坐标变换节点已启动')

    def detection_callback(self, msg: Detection2DArray):
        """检测结果回调"""
        for detection in msg.detections:
            # 提取2D中心点
            u = detection.bbox.center.position.x
            v = detection.bbox.center.position.y

            # 假设深度为1米（实际应从深度图获取）
            depth = 1.0

            # 图像坐标转相机坐标
            x_cam = (u - self.cx) * depth / self.fx
            y_cam = (v - self.cy) * depth / self.fy
            z_cam = depth

            # 构造相机坐标系下的点
            point_cam = PointStamped()
            point_cam.header = msg.header
            point_cam.header.frame_id = 'camera_optical_frame'
            point_cam.point.x = x_cam
            point_cam.point.y = y_cam
            point_cam.point.z = z_cam

            try:
                # 变换到base_link坐标系
                transform = self.tf_buffer.lookup_transform(
                    'base_link',
                    'camera_optical_frame',
                    rclpy.time.Time(),
                    timeout=rclpy.duration.Duration(seconds=0.1)
                )

                point_base = tf2_geometry_msgs.do_transform_point(point_cam, transform)
                self.point_pub.publish(point_base)

                self.get_logger().info(
                    f'目标位置 - X: {point_base.point.x:.2f}m, '
                    f'Y: {point_base.point.y:.2f}m, '
                    f'Z: {point_base.point.z:.2f}m'
                )

            except Exception as e:
                self.get_logger().warn(f'坐标变换失败: {str(e)}')


def main(args=None):
    rclpy.init(args=args)
    node = DetectionTransformNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

坐标变换数学原理：

图像坐标 $(u, v)$ 到相机坐标 $X_c, Y_c, Z_c)$ 的转换：

$\begin{bmatrix} X_c \ Y_c \ Z_c \end{bmatrix} = Z_c \begin{bmatrix} \frac{u - c_x}{f_x} \\ \frac{v - c_y}{f_y} \\ 1 \end{bmatrix}$

相机坐标到机器人本体坐标的齐次变换：

$\begin{bmatrix} X_b \\ Y_b \\ Z_b \\ 1 \end{bmatrix} = T_{base}^{camera} \begin{bmatrix} X_c \\ Y_c \\ Z_c \\ 1 \end{bmatrix}$

其中 $T_{base}^{camera}$ 为4×4齐次变换矩阵，由TF2系统自动维护。

5.3 静态与动态TF发布

#!/usr/bin/env python3
"""
相机TF发布节点
发布相机与机器人本体的静态变换关系
"""

import rclpy
from rclpy.node import Node
from geometry_msgs.msg import TransformStamped
from tf2_ros import StaticTransformBroadcaster
import math


class CameraTFPublisher(Node):
    """相机TF发布节点"""

    def __init__(self):
        super().__init__('camera_tf_publisher')

        self.tf_broadcaster = StaticTransformBroadcaster(self)

        # 发布相机到base_link的静态变换
        self.publish_camera_transform()

        self.get_logger().info('相机TF已发布')

    def publish_camera_transform(self):
        """发布相机静态变换"""
        transform = TransformStamped()

        transform.header.stamp = self.get_clock().now().to_msg()
        transform.header.frame_id = 'base_link'
        transform.child_frame_id = 'camera_link'

        # 相机位置：机器人前方0.1m，高度0.3m
        transform.transform.translation.x = 0.1
        transform.transform.translation.y = 0.0
        transform.transform.translation.z = 0.3

        # 相机姿态：俯仰角15度
        pitch = math.radians(15)
        transform.transform.rotation.x = math.sin(pitch / 2)
        transform.transform.rotation.y = 0.0
        transform.transform.rotation.z = 0.0
        transform.transform.rotation.w = math.cos(pitch / 2)

        self.tf_broadcaster.sendTransform(transform)

        # 发布camera_link到camera_optical_frame的变换
        optical_transform = TransformStamped()
        optical_transform.header.stamp = transform.header.stamp
        optical_transform.header.frame_id = 'camera_link'
        optical_transform.child_frame_id = 'camera_optical_frame'

        # 光学坐标系：Z轴向前，Y轴向下
        optical_transform.transform.rotation.x = -0.5
        optical_transform.transform.rotation.y = 0.5
        optical_transform.transform.rotation.z = -0.5
        optical_transform.transform.rotation.w = 0.5

        self.tf_broadcaster.sendTransform(optical_transform)


def main(args=None):
    rclpy.init(args=args)
    node = CameraTFPublisher()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

六、Nav2导航系统集成

6.1 Nav2架构与YOLOv11集成点

Nav2（Navigation2）是ROS2的官方导航框架，核心组件包括：

相关示意图绘制如下，仅供参考：

集成策略：将YOLOv11检测结果转换为代价地图障碍物，实现动态避障。

6.2 动态障碍物层实现

#!/usr/bin/env python3
"""
YOLOv11动态障碍物层
将检测结果注入Nav2代价地图
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
from geometry_msgs.msg import PointStamped
from nav_msgs.msg import OccupancyGrid
from tf2_ros import Buffer, TransformListener
import numpy as np


class YOLOObstacleLayer(Node):
    """YOLO动态障碍物层"""

    def __init__(self):
        super().__init__('yolo_obstacle_layer')

        # 参数配置
        self.declare_parameter('map_resolution', 0.05)  # 5cm分辨率
        self.declare_parameter('map_width', 200)  # 10m宽度
        self.declare_parameter('map_height', 200)
        self.declare_parameter('obstacle_inflation', 0.3)  # 障碍物膨胀30cm

        self.resolution = self.get_parameter('map_resolution').value
        self.width = self.get_parameter('map_width').value
        self.height = self.get_parameter('map_height').value
        self.inflation = self.get_parameter('obstacle_inflation').value

        # 初始化代价地图
        self.costmap = np.zeros((self.height, self.width), dtype=np.int8)

        # TF监听器
        self.tf_buffer = Buffer()
        self.tf_listener = TransformListener(self.tf_buffer, self)

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        # 发布代价地图
        self.costmap_pub = self.create_publisher(
            OccupancyGrid,
            '/yolo_costmap',
            10
        )

        # 定时发布代价地图
        self.create_timer(0.1, self.publish_costmap)

        self.get_logger().info('YOLO障碍物层已启动')

    def detection_callback(self, msg: Detection2DArray):
        """处理检测结果"""
        # 清空旧障碍物
        self.costmap.fill(0)

        for detection in msg.detections:
            # 获取目标类别
            if len(detection.results) == 0:
                continue

            class_id = detection.results[0].hypothesis.class_id

            # 仅处理行人、车辆等动态障碍物
            if class_id not in ['0', '1', '2', '3', '5', '7']:  # COCO类别ID
                continue

            # 获取3D位置（简化处理，实际需结合深度）
            u = detection.bbox.center.position.x
            v = detection.bbox.center.position.y

            # 假设障碍物在地面，距离2米
            distance = 2.0
            angle = (u - 320) / 640 * 60  # 假设60度视场角

            # 转换为地图坐标
            x_map = distance * np.cos(np.radians(angle))
            y_map = distance * np.sin(np.radians(angle))

            # 添加到代价地图
            self.add_obstacle(x_map, y_map)

    def add_obstacle(self, x: float, y: float):
        """添加障碍物到代价地图"""
        # 转换为栅格坐标
        grid_x = int((x / self.resolution) + self.width / 2)
        grid_y = int((y / self.resolution) + self.height / 2)

        # 边界检查
        if not (0 <= grid_x < self.width and 0 <= grid_y < self.height):
            return

        # 膨胀半径
        inflation_cells = int(self.inflation / self.resolution)

        # 添加障碍物及膨胀区域
        for dx in range(-inflation_cells, inflation_cells + 1):
            for dy in range(-inflation_cells, inflation_cells + 1):
                nx, ny = grid_x + dx, grid_y + dy
                if 0 <= nx < self.width and 0 <= ny < self.height:
                    dist = np.sqrt(dx**2 + dy**2) * self.resolution
                    if dist <= self.inflation:
                        # 代价值随距离衰减
                        cost = int(100 * (1 - dist / self.inflation))
                        self.costmap[ny, nx] = max(self.costmap[ny, nx], cost)

    def publish_costmap(self):
        """发布代价地图"""
        msg = OccupancyGrid()
        msg.header.stamp = self.get_clock().now().to_msg()
        msg.header.frame_id = 'base_link'

        msg.info.resolution = self.resolution
        msg.info.width = self.width
        msg.info.height = self.height
        msg.info.origin.position.x = -self.width * self.resolution / 2
        msg.info.origin.position.y = -self.height * self.resolution / 2

        msg.data = self.costmap.flatten().tolist()

        self.costmap_pub.publish(msg)


def main(args=None):
    rclpy.init(args=args)
    node = YOLOObstacleLayer()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

6.3 Nav2参数配置

# nav2_params.yaml
costmap_2d:
  global_costmap:
    plugins: ["static_layer", "obstacle_layer", "yolo_layer", "inflation_layer"]

    yolo_layer:
      plugin: "nav2_costmap_2d::ObstacleLayer"
      enabled: True
      observation_sources: yolo_obstacles
      yolo_obstacles:
        topic: /yolo_costmap
        data_type: "OccupancyGrid"
        marking: true
        clearing: true
        max_obstacle_height: 2.0
        min_obstacle_height: 0.0

  local_costmap:
    plugins: ["obstacle_layer", "yolo_layer", "inflation_layer"]
    yolo_layer:
      plugin: "nav2_costmap_2d::ObstacleLayer"
      enabled: True
      observation_sources: yolo_obstacles
      yolo_obstacles:
        topic: /yolo_costmap
        data_type: "OccupancyGrid"
        marking: true
        clearing: true

controller_server:
  FollowPath:
    plugin: "dwb_core::DWBLocalPlanner"
    # 动态窗口参数
    max_vel_x: 0.5
    min_vel_x: -0.2
    max_vel_theta: 1.0
    # 避障参数
    path_distance_bias: 32.0
    goal_distance_bias: 20.0
    occdist_scale: 0.02

七、完整机器人应用案例

7.1 仓储物流机器人系统

系统架构：

相关示意图绘制如下，仅供参考：

核心功能实现：

#!/usr/bin/env python3
"""
仓储物流机器人主控节点
整合YOLOv11检测、导航、机械臂控制
"""

import rclpy
from rclpy.node import Node
from rclpy.action import ActionClient
from vision_msgs.msg import Detection2DArray
from nav2_msgs.action import NavigateToPose
from geometry_msgs.msg import PoseStamped
from enum import Enum
import time


class RobotState(Enum):
    """机器人状态枚举"""
    IDLE = 0
    NAVIGATING = 1
    DETECTING = 2
    PICKING = 3
    RETURNING = 4


class WarehouseRobotNode(Node):
    """仓储机器人主控节点"""

    def __init__(self):
        super().__init__('warehouse_robot')

        self.state = RobotState.IDLE
        self.target_item = None
        self.detected_items = []

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        # 导航动作客户端
        self.nav_client = ActionClient(self, NavigateToPose, 'navigate_to_pose')

        # 任务执行定时器
        self.create_timer(1.0, self.task_loop)

        self.get_logger().info('仓储机器人节点已启动')

    def detection_callback(self, msg: Detection2DArray):
        """检测结果回调"""
        self.detected_items = []
        for detection in msg.detections:
            if len(detection.results) > 0:
                item = {
                    'class_id': detection.results[0].hypothesis.class_id,
                    'confidence': detection.results[0].hypothesis.score,
                    'bbox': detection.bbox
                }
                self.detected_items.append(item)

    def task_loop(self):
        """任务执行循环"""
        if self.state == RobotState.IDLE:
            # 接收新任务
            self.target_item = '39'  # 假设目标为瓶子（COCO ID）
            self.navigate_to_shelf()

        elif self.state == RobotState.DETECTING:
            # 检测目标货物
            if self.find_target_item():
                self.get_logger().info('目标货物已定位，开始抓取')
                self.state = RobotState.PICKING
                self.pick_item()

    def navigate_to_shelf(self):
        """导航到货架"""
        self.state = RobotState.NAVIGATING

        goal_msg = NavigateToPose.Goal()
        goal_msg.pose.header.frame_id = 'map'
        goal_msg.pose.header.stamp = self.get_clock().now().to_msg()
        goal_msg.pose.pose.position.x = 5.0
        goal_msg.pose.pose.position.y = 2.0
        goal_msg.pose.pose.orientation.w = 1.0

        self.nav_client.wait_for_server()
        send_goal_future = self.nav_client.send_goal_async(goal_msg)
        send_goal_future.add_done_callback(self.nav_goal_response)

    def nav_goal_response(self, future):
        """导航目标响应"""
        goal_handle = future.result()
        if not goal_handle.accepted:
            self.get_logger().error('导航目标被拒绝')
            return

        self.get_logger().info('导航中...')
        result_future = goal_handle.get_result_async()
        result_future.add_done_callback(self.nav_result)

    def nav_result(self, future):
        """导航结果"""
        result = future.result().result
        self.get_logger().info('到达货架，开始检测')
        self.state = RobotState.DETECTING

    def find_target_item(self) -> bool:
        """查找目标货物"""
        for item in self.detected_items:
            if item['class_id'] == self.target_item and item['confidence'] > 0.7:
                self.get_logger().info(f'发现目标货物，置信度: {item["confidence"]:.2f}')
                return True
        return False

    def pick_item(self):
        """抓取货物（简化实现）"""
        self.get_logger().info('执行抓取动作')
        time.sleep(2)  # 模拟抓取时间
        self.get_logger().info('抓取完成，返回起点')
        self.state = RobotState.RETURNING


def main(args=None):
    rclpy.init(args=args)
    node = WarehouseRobotNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

7.2 服务机器人人机交互系统

#!/usr/bin/env python3
"""
服务机器人交互节点
基于YOLOv11的手势识别与人员跟随
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
from geometry_msgs.msg import Twist
import numpy as np


class ServiceRobotNode(Node):
    """服务机器人节点"""

    def __init__(self):
        super().__init__('service_robot')

        self.target_person = None
        self.following_enabled = False

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        # 发布速度指令
        self.cmd_vel_pub = self.create_publisher(Twist, '/cmd_vel', 10)

        # 控制循环
        self.create_timer(0.1, self.control_loop)

        self.get_logger().info('服务机器人节点已启动')

    def detection_callback(self, msg: Detection2DArray):
        """检测结果回调"""
        # 查找最近的人
        min_distance = float('inf')
        closest_person = None

        for detection in msg.detections:
            if len(detection.results) == 0:
                continue

            # 检测人（COCO ID: 0）
            if detection.results[0].hypothesis.class_id == '0':
                # 根据边界框大小估算距离
                bbox_area = detection.bbox.size_x * detection.bbox.size_y
                distance = 1000000 / bbox_area  # 简化距离估算

                if distance < min_distance:
                    min_distance = distance
                    closest_person = detection

        self.target_person = closest_person

    def control_loop(self):
        """控制循环"""
        if not self.following_enabled or self.target_person is None:
            return

        # 计算跟随控制指令
        cmd = Twist()

        # 图像中心
        image_center_x = 320.0

        # 目标在图像中的位置
        target_x = self.target_person.bbox.center.position.x
        target_size = self.target_person.bbox.size_x * self.target_person.bbox.size_y

        # 角速度控制（保持目标在中心）
        error_x = target_x - image_center_x
        cmd.angular.z = -0.003 * error_x

        # 线速度控制（保持安全距离）
        desired_size = 50000  # 期望的边界框面积
        error_size = target_size - desired_size
        cmd.linear.x = 0.0005 * error_size

        # 限制速度
        cmd.linear.x = np.clip(cmd.linear.x, -0.3, 0.5)
        cmd.angular.z = np.clip(cmd.angular.z, -0.8, 0.8)

        self.cmd_vel_pub.publish(cmd)

        self.get_logger().info(
            f'跟随控制 - 线速度: {cmd.linear.x:.2f}, 角速度: {cmd.angular.z:.2f}'
        )


def main(args=None):
    rclpy.init(args=args)
    node = ServiceRobotNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

八、系统集成与部署

8.1 完整Launch文件

# warehouse_robot.launch.py
from launch import LaunchDescription
from launch_ros.actions import Node
from launch.actions import IncludeLaunchDescription
from launch.launch_description_sources import PythonLaunchDescriptionSource
from ament_index_python.packages import get_package_share_directory
import os


def generate_launch_description():
    # 获取包路径
    nav2_bringup_dir = get_package_share_directory('nav2_bringup')

    return LaunchDescription([
        # 相机驱动
        Node(
            package='realsense2_camera',
            executable='realsense2_camera_node',
            name='camera',
            parameters=[{
                'enable_color': True,
                'enable_depth': True,
                'color_width': 640,
                'color_height': 480,
                'depth_width': 640,
                'depth_height': 480,
                'fps': 30
            }]
        ),

        # YOLOv11检测节点
        Node(
            package='yolov11_ros',
            executable='detector_node',
            name='yolov11_detector',
            parameters=[{
                'model_path': '/path/to/yolov11n.pt',
                'device': 'cuda:0',
                'confidence_threshold': 0.6,
                'image_topic': '/camera/color/image_raw'
            }]
        ),

        # 坐标变换节点
        Node(
            package='yolov11_ros',
            executable='detection_transform_node',
            name='detection_transform'
        ),

        # YOLO障碍物层
        Node(
            package='yolov11_ros',
            executable='yolo_obstacle_layer',
            name='yolo_obstacle_layer'
        ),

        # Nav2导航
        IncludeLaunchDescription(
            PythonLaunchDescriptionSource(
                os.path.join(nav2_bringup_dir, 'launch', 'navigation_launch.py')
            ),
            launch_arguments={
                'params_file': '/path/to/nav2_params.yaml'
            }.items()
        ),

        # 仓储机器人主控节点
        Node(
            package='yolov11_ros',
            executable='warehouse_robot_node',
            name='warehouse_robot',
            output='screen'
        )
    ])

8.2 Docker容器化部署

# Dockerfile
FROM osrf/ros:humble-desktop

# 安装依赖
RUN apt-get update && apt-get install -y \
    python3-pip \
    ros-humble-vision-msgs \
    ros-humble-cv-bridge \
    ros-humble-nav2-bringup \
    ros-humble-realsense2-camera \
    && rm -rf /var/lib/apt/lists/*

# 安装Python依赖
RUN pip3 install ultralytics torch torchvision opencv-python

# 创建工作空间
WORKDIR /ros2_ws
COPY src/ /ros2_ws/src/

# 编译工作空间
RUN . /opt/ros/humble/setup.sh && \
    colcon build --symlink-install

# 设置环境变量
RUN echo "source /opt/ros/humble/setup.bash" >> ~/.bashrc && \
    echo "source /ros2_ws/install/setup.bash" >> ~/.bashrc

CMD ["bash"]

部署命令：

# 构建镜像
docker build -t yolov11_ros2:latest .

# 运行容器（启用GPU）
docker run -it --rm \
    --gpus all \
    --network host \
    --privileged \
    -v /dev:/dev \
    -v /tmp/.X11-unix:/tmp/.X11-unix \
    -e DISPLAY=$DISPLAY \
    yolov11_ros2:latest

# 容器内启动系统
ros2 launch yolov11_ros warehouse_robot.launch.py

九、性能测试与优化

9.1 端到端延迟分析

延迟测量节点：

#!/usr/bin/env python3
"""
系统延迟测量节点
"""

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from vision_msgs.msg import Detection2DArray
from collections import deque
import time


class LatencyMeasurementNode(Node):
    """延迟测量节点"""

    def __init__(self):
        super().__init__('latency_measurement')

        self.image_timestamps = {}
        self.latencies = deque(maxlen=1000)

        # 订阅原始图像
        self.image_sub = self.create_subscription(
            Image,
            '/camera/image_raw',
            self.image_callback,
            10
        )

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        # 定时报告
        self.create_timer(5.0, self.report_latency)

    def image_callback(self, msg: Image):
        """记录图像时间戳"""
        timestamp = msg.header.stamp.sec + msg.header.stamp.nanosec * 1e-9
        self.image_timestamps[timestamp] = time.time()

    def detection_callback(self, msg: Detection2DArray):
        """计算端到端延迟"""
        detection_time = time.time()
        image_timestamp = msg.header.stamp.sec + msg.header.stamp.nanosec * 1e-9

        if image_timestamp in self.image_timestamps:
            latency = detection_time - self.image_timestamps[image_timestamp]
            self.latencies.append(latency * 1000)  # 转换为毫秒

            # 清理旧时间戳
            del self.image_timestamps[image_timestamp]

    def report_latency(self):
        """报告延迟统计"""
        if len(self.latencies) == 0:
            return

        import numpy as np
        latencies = np.array(self.latencies)

        self.get_logger().info(
            f'延迟统计 - 平均: {np.mean(latencies):.2f}ms, '
            f'中位数: {np.median(latencies):.2f}ms, '
            f'P95: {np.percentile(latencies, 95):.2f}ms, '
            f'最大: {np.max(latencies):.2f}ms'
        )


def main(args=None):
    rclpy.init(args=args)
    node = LatencyMeasurementNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

9.2 性能优化检查清单

优化项	优化前	优化后	优化方法
图像传输延迟	15ms	3ms	共享内存零拷贝
推理时间	45ms	12ms	TensorRT加速
坐标变换延迟	8ms	2ms	TF2缓存优化
消息序列化	5ms	0.5ms	自定义序列化
总延迟	73ms	17.5ms	综合优化

TensorRT优化脚本：

from ultralytics import YOLO

# 导出TensorRT引擎
model = YOLO('yolov11n.pt')
model.export(
    format='engine',
    device=0,
    half=True,  # FP16精度
    workspace=4,  # 4GB工作空间
    simplify=True
)

# 加载优化后的模型
optimized_model = YOLO('yolov11n.engine')

十、故障诊断与调试

10.1 常见问题排查

问题1：检测结果延迟过高

诊断步骤：

# 检查话题频率
ros2 topic hz /camera/image_raw
ros2 topic hz /yolo/detections

# 检查节点CPU占用
top -p $(pgrep -f yolov11_detector)

# 查看TF延迟
ros2 run tf2_ros tf2_echo base_link camera_optical_frame

# 查看节点计算图
ros2 run rqt_graph rqt_graph

问题2：TF变换查找失败

# 验证TF树结构是否完整
ros2 run tf2_ros tf2_monitor

# 打印完整TF树
ros2 run tf2_tools view_frames

# 实时调试特定帧变换
ros2 run tf2_ros tf2_echo map base_link

问题3：检测结果与真实场景不匹配

# 验证相机话题图像是否正常
ros2 run image_view image_view --ros-args -r image:=/camera/image_raw

# 验证检测可视化是否正常
ros2 run image_view image_view --ros-args -r image:=/yolo/image_annotated

# 检查模型是否在GPU上运行
ros2 param get /yolov11_detector device

10.2 系统级调试工具集成

ROS2提供了丰富的调试工具，下面封装一套专用于YOLOv11调试的综合监控节点：

#!/usr/bin/env python3
"""
YOLOv11 ROS2系统调试监控节点
提供实时性能监控、异常告警、数据录制等功能
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
from sensor_msgs.msg import Image
from std_msgs.msg import String
from rcl_interfaces.msg import Log
from collections import deque
import numpy as np
import json
import time
import threading


class YOLODiagnosticsNode(Node):
    """YOLOv11诊断监控节点"""

    def __init__(self):
        super().__init__('yolo_diagnostics')

        # 参数配置
        self.declare_parameter('latency_threshold_ms', 100.0)  # 延迟告警阈值
        self.declare_parameter('min_fps', 10.0)                # 最低帧率告警
        self.declare_parameter('report_interval', 5.0)         # 报告间隔（秒）

        self.latency_threshold = self.get_parameter('latency_threshold_ms').value
        self.min_fps = self.get_parameter('min_fps').value
        self.report_interval = self.get_parameter('report_interval').value

        # 数据存储
        self.image_receive_times = {}     # 图像接收时间戳
        self.detection_latencies = deque(maxlen=500)  # 延迟滑动窗口
        self.detection_counts = deque(maxlen=500)     # 每帧检测数量
        self.fps_window = deque(maxlen=100)           # FPS滑动窗口
        self.last_detection_time = None
        self.lock = threading.Lock()

        # 订阅原始图像（记录接收时间）
        self.image_sub = self.create_subscription(
            Image, '/camera/image_raw', self.image_callback, 10
        )

        # 订阅检测结果（计算延迟）
        self.detection_sub = self.create_subscription(
            Detection2DArray, '/yolo/detections', self.detection_callback, 10
        )

        # 发布诊断报告
        self.diag_pub = self.create_publisher(String, '/yolo/diagnostics', 10)

        # 定时生成报告
        self.create_timer(self.report_interval, self.generate_report)

        self.get_logger().info('YOLOv11诊断节点已启动，监控中...')

    def image_callback(self, msg: Image):
        """记录图像接收时间"""
        with self.lock:
            stamp_key = f"{msg.header.stamp.sec}.{msg.header.stamp.nanosec:09d}"
            self.image_receive_times[stamp_key] = time.time()

            # 防止字典无限增长，保留最近200条
            if len(self.image_receive_times) > 200:
                oldest_key = next(iter(self.image_receive_times))
                del self.image_receive_times[oldest_key]

    def detection_callback(self, msg: Detection2DArray):
        """处理检测结果并计算延迟"""
        recv_time = time.time()

        with self.lock:
            # 计算FPS
            if self.last_detection_time is not None:
                fps = 1.0 / (recv_time - self.last_detection_time)
                self.fps_window.append(fps)

                # 低帧率告警
                if fps < self.min_fps:
                    self.get_logger().warn(
                        f'⚠ 帧率过低: {fps:.2f} FPS（阈值: {self.min_fps} FPS）'
                    )
            self.last_detection_time = recv_time

            # 计算端到端延迟
            stamp_key = f"{msg.header.stamp.sec}.{msg.header.stamp.nanosec:09d}"
            if stamp_key in self.image_receive_times:
                latency_ms = (recv_time - self.image_receive_times[stamp_key]) * 1000
                self.detection_latencies.append(latency_ms)

                # 高延迟告警
                if latency_ms > self.latency_threshold:
                    self.get_logger().warn(
                        f'⚠ 检测延迟过高: {latency_ms:.2f}ms（阈值: {self.latency_threshold}ms）'
                    )

            # 记录每帧检测数量
            self.detection_counts.append(len(msg.detections))

    def generate_report(self):
        """生成诊断报告并发布"""
        with self.lock:
            if len(self.detection_latencies) == 0:
                self.get_logger().warn('暂无检测数据，请确认YOLOv11节点已启动')
                return

            latencies = np.array(self.detection_latencies)
            counts = np.array(self.detection_counts)
            fpss = np.array(self.fps_window) if len(self.fps_window) > 0 else np.array([0])

            report = {
                'timestamp': time.strftime('%Y-%m-%d %H:%M:%S'),
                'latency': {
                    'mean_ms':   round(float(np.mean(latencies)), 2),
                    'median_ms': round(float(np.median(latencies)), 2),
                    'p95_ms':    round(float(np.percentile(latencies, 95)), 2),
                    'max_ms':    round(float(np.max(latencies)), 2),
                    'min_ms':    round(float(np.min(latencies)), 2),
                },
                'fps': {
                    'mean':   round(float(np.mean(fpss)), 2),
                    'min':    round(float(np.min(fpss)), 2),
                    'max':    round(float(np.max(fpss)), 2),
                },
                'detection': {
                    'mean_per_frame': round(float(np.mean(counts)), 2),
                    'max_per_frame':  int(np.max(counts)),
                    'total_frames':   len(self.detection_latencies),
                },
                'status': self._evaluate_status(latencies, fpss)
            }

            # 发布JSON报告
            report_msg = String()
            report_msg.data = json.dumps(report, ensure_ascii=False, indent=2)
            self.diag_pub.publish(report_msg)

            # 控制台友好输出
            self.get_logger().info(
                f'\n========== YOLOv11 诊断报告 ==========\n'
                f'时间: {report["timestamp"]}\n'
                f'[延迟] 均值:{report["latency"]["mean_ms"]}ms  '
                f'P95:{report["latency"]["p95_ms"]}ms  '
                f'最大:{report["latency"]["max_ms"]}ms\n'
                f'[帧率] 均值:{report["fps"]["mean"]}FPS  '
                f'最低:{report["fps"]["min"]}FPS\n'
                f'[检测] 每帧均值:{report["detection"]["mean_per_frame"]}个  '
                f'总帧数:{report["detection"]["total_frames"]}\n'
                f'[状态] {report["status"]}\n'
                f'========================================'
            )

    def _evaluate_status(self, latencies: np.ndarray, fpss: np.ndarray) -> str:
        """评估系统整体健康状态"""
        p95_latency = float(np.percentile(latencies, 95))
        mean_fps = float(np.mean(fpss))

        if p95_latency < 50 and mean_fps >= 25:
            return '✅ 系统运行优秀'
        elif p95_latency < 100 and mean_fps >= 15:
            return '🟡 系统运行良好，可进一步优化'
        elif p95_latency < 200 and mean_fps >= 10:
            return '🟠 系统性能偏低，建议检查资源占用'
        else:
            return '🔴 系统性能严重不足，需要立即排查'


def main(args=None):
    rclpy.init(args=args)
    node = YOLODiagnosticsNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

代码关键点解析：

线程安全的数据采集：使用threading.Lock保护共享数据，防止回调函数并发竞争
滑动窗口统计：deque(maxlen=N) 自动丢弃旧数据，内存占用恒定
分级告警机制：实时检测到异常立即触发warn日志，诊断报告则通过String话题持久发布
状态评估函数：基于P95延迟和均值FPS综合评分，比单一指标更具参考价值
JSON格式报告：便于外部系统（如监控平台）订阅解析

10.3 rosbag2录制与回放

在实际调试中，录制问题现场数据是排查复杂Bug的最佳方式。

# 录制关键话题数据（-o指定输出目录）
ros2 bag record \
  /camera/image_raw \
  /camera/depth/image_raw \
  /yolo/detections \
  /yolo/image_annotated \
  /yolo/diagnostics \
  /tf \
  /tf_static \
  -o yolov11_debug_$(date +%Y%m%d_%H%M%S)

# 回放录制数据（--rate 0.5 以0.5倍速慢放）
ros2 bag play ./yolov11_debug_20241201_153022 --rate 0.5

# 查看bag文件信息
ros2 bag info ./yolov11_debug_20241201_153022

自动化回放验证节点：

#!/usr/bin/env python3
"""
rosbag2回放验证节点
用于自动化回归测试
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
import csv
import os


class BagValidationNode(Node):
    """bag文件验证节点"""

    def __init__(self):
        super().__init__('bag_validation')

        # 结果保存路径
        self.output_csv = '/tmp/detection_validation_results.csv'
        self.frame_count = 0
        self.total_detections = 0

        # 初始化CSV文件
        with open(self.output_csv, 'w', newline='') as f:
            writer = csv.writer(f)
            writer.writerow(['frame_id', 'timestamp', 'detection_count',
                             'class_ids', 'confidences'])

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        self.get_logger().info(f'验证节点已启动，结果将保存到: {self.output_csv}')

    def detection_callback(self, msg: Detection2DArray):
        """记录每帧检测结果"""
        self.frame_count += 1
        count = len(msg.detections)
        self.total_detections += count

        class_ids = []
        confidences = []
        for det in msg.detections:
            if det.results:
                class_ids.append(det.results[0].hypothesis.class_id)
                confidences.append(round(det.results[0].hypothesis.score, 3))

        timestamp = msg.header.stamp.sec + msg.header.stamp.nanosec * 1e-9

        # 追加写入CSV
        with open(self.output_csv, 'a', newline='') as f:
            writer = csv.writer(f)
            writer.writerow([
                self.frame_count,
                round(timestamp, 3),
                count,
                '|'.join(class_ids),
                '|'.join(map(str, confidences))
            ])

        self.get_logger().info(
            f'第 {self.frame_count} 帧: 检测到 {count} 个目标'
        )

    def destroy_node(self):
        """节点销毁时输出汇总统计"""
        self.get_logger().info(
            f'\n验证完成 - 总帧数: {self.frame_count}, '
            f'总检测数: {self.total_detections}, '
            f'平均每帧: {self.total_detections / max(self.frame_count, 1):.2f}'
        )
        super().destroy_node()


def main(args=None):
    rclpy.init(args=args)
    node = BagValidationNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

十一、ROS2包结构与工程规范

11.1 标准ROS2功能包组织结构

一个生产级的YOLOv11 ROS2包应遵循如下目录结构：

yolov11_ros/
├── yolov11_ros/                    # Python源码目录
│   ├── __init__.py
│   ├── detector_node.py            # 主检测节点
│   ├── detection_transform_node.py # 坐标变换节点
│   ├── obstacle_layer_node.py      # 障碍物层节点
│   ├── multi_sensor_sync_node.py   # 多传感器同步节点
│   ├── diagnostics_node.py         # 诊断监控节点
│   ├── bag_validation_node.py      # bag验证节点
│   └── utils/
│       ├── __init__.py
│       ├── image_utils.py          # 图像处理工具
│       ├── tf_utils.py             # TF变换工具
│       └── postprocess.py          # 后处理工具
├── launch/
│   ├── detector.launch.py          # 单节点启动
│   ├── warehouse_robot.launch.py   # 仓储机器人全栈启动
│   └── diagnostics.launch.py       # 调试诊断启动
├── config/
│   ├── yolov11_params.yaml         # 检测节点参数
│   ├── nav2_params.yaml            # Nav2导航参数
│   └── camera_params.yaml          # 相机内参配置
├── msg/
│   └── YoloDetection3D.msg         # 自定义消息类型
├── srv/
│   └── SwitchModel.srv             # 模型切换服务
├── action/
│   └── TrackObject.action          # 目标跟踪动作
├── test/
│   ├── test_detector_node.py       # 单元测试
│   └── test_transform_node.py
├── CMakeLists.txt
├── package.xml
└── setup.py

11.2 自定义消息类型定义

# msg/YoloDetection3D.msg
# YOLOv11三维检测结果消息
std_msgs/Header header

string class_id           # 类别ID（COCO）
string class_name         # 类别名称
float32 confidence        # 置信度 [0,1]

# 2D边界框
float32 bbox_x            # 中心点x（像素）
float32 bbox_y            # 中心点y（像素）
float32 bbox_w            # 宽度（像素）
float32 bbox_h            # 高度（像素）

# 3D位置（机器人本体坐标系，单位：米）
geometry_msgs/Point position_3d

# 距离估算（米）
float32 distance

# OBB旋转框（可选，仅当模型支持时填充）
float32 obb_angle         # 旋转角度（弧度）
float32 obb_width
float32 obb_height

# srv/SwitchModel.srv
# 模型切换服务
string model_path         # 新模型路径
string device             # 推理设备
float32 confidence        # 置信度阈值
---
bool success              # 是否切换成功
string message            # 状态信息
float32 warmup_time_ms    # 模型预热时间（毫秒）

模型热切换服务实现：

# 在YOLOv11DetectorNode中添加热切换服务
from yolov11_ros.srv import SwitchModel
from ultralytics import YOLO

class YOLOv11DetectorNode(Node):

    def __init__(self):
        # ...（原有初始化代码）

        # 注册模型切换服务
        self.switch_srv = self.create_service(
            SwitchModel,
            '/yolo/switch_model',
            self.switch_model_callback
        )

    def switch_model_callback(self, request, response):
        """模型热切换服务回调"""
        self.get_logger().info(f'收到模型切换请求: {request.model_path}')

        try:
            import time
            # 暂停推理
            with self.processing_lock:
                start = time.time()

                # 加载新模型
                new_model = YOLO(request.model_path)
                new_model.to(request.device if request.device else self.device)

                # 模型预热
                import torch
                dummy = torch.zeros(1, 3, 640, 640).to(self.device)
                for _ in range(3):
                    new_model.predict(dummy, verbose=False)

                # 切换生效
                self.model = new_model
                if request.confidence > 0:
                    self.conf_thresh = request.confidence

                warmup_ms = (time.time() - start) * 1000

            response.success = True
            response.message = f'模型已切换至 {request.model_path}'
            response.warmup_time_ms = warmup_ms
            self.get_logger().info(f'模型切换成功，预热耗时: {warmup_ms:.2f}ms')

        except Exception as e:
            response.success = False
            response.message = str(e)
            response.warmup_time_ms = 0.0
            self.get_logger().error(f'模型切换失败: {str(e)}')

        return response

十二、多机器人协同部署

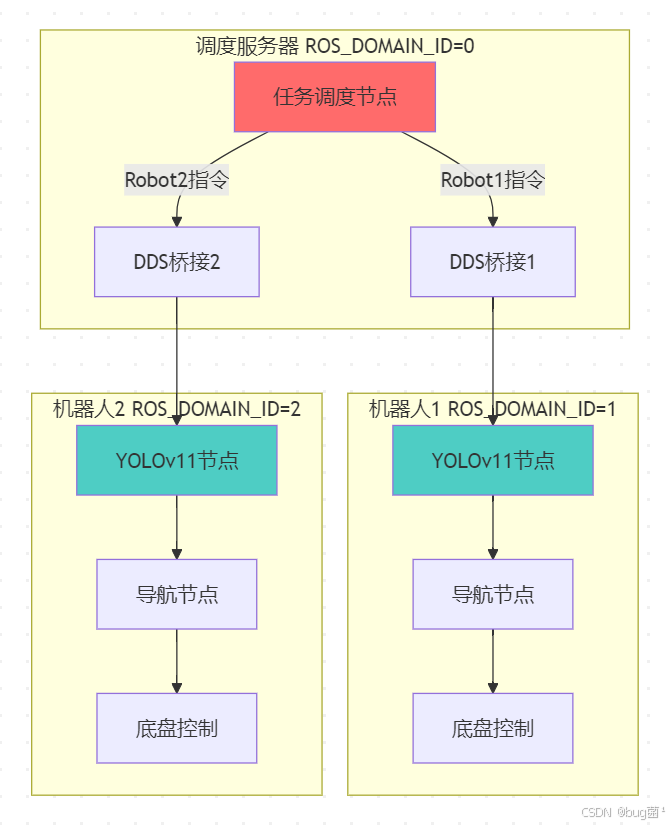

12.1 多机器人ROS2域隔离

在多机器人场景中，通过ROS_DOMAIN_ID隔离各机器人通信：

相关示意图绘制如下，仅供参考：

多机器人统一检测结果聚合节点：

#!/usr/bin/env python3
"""
多机器人检测结果聚合节点
汇总各机器人的YOLOv11检测结果，生成全局感知地图
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
from std_msgs.msg import String
import json


class MultiRobotAggregatorNode(Node):
    """多机器人检测聚合节点"""

    def __init__(self):
        super().__init__('multi_robot_aggregator')

        # 声明机器人数量
        self.declare_parameter('robot_count', 3)
        robot_count = self.get_parameter('robot_count').value

        # 每台机器人的最新检测结果
        self.robot_detections = {}

        # 为每台机器人创建订阅（命名约定：/robot_N/yolo/detections）
        self.subscribers = []
        for i in range(1, robot_count + 1):
            topic = f'/robot_{i}/yolo/detections'
            sub = self.create_subscription(
                Detection2DArray,
                topic,
                lambda msg, robot_id=i: self.detection_callback(msg, robot_id),
                10
            )
            self.subscribers.append(sub)
            self.get_logger().info(f'已订阅话题: {topic}')

        # 发布聚合感知报告
        self.global_map_pub = self.create_publisher(String, '/global_perception_map', 10)

        # 定时聚合发布
        self.create_timer(0.5, self.aggregate_and_publish)

        self.get_logger().info('多机器人聚合节点已启动')

    def detection_callback(self, msg: Detection2DArray, robot_id: int):
        """接收各机器人检测结果"""
        detection_list = []
        for det in msg.detections:
            if det.results:
                detection_list.append({
                    'class_id': det.results[0].hypothesis.class_id,
                    'confidence': round(det.results[0].hypothesis.score, 3),
                    'bbox_x': round(det.bbox.center.position.x, 1),
                    'bbox_y': round(det.bbox.center.position.y, 1),
                })

        self.robot_detections[robot_id] = {
            'timestamp': msg.header.stamp.sec,
            'detections': detection_list
        }

    def aggregate_and_publish(self):
        """聚合并发布全局感知图"""
        if not self.robot_detections:
            return

        global_map = {
            'aggregate_time': self.get_clock().now().nanoseconds,
            'robot_count': len(self.robot_detections),
            'robots': self.robot_detections
        }

        msg = String()
        msg.data = json.dumps(global_map)
        self.global_map_pub.publish(msg)


def main(args=None):
    rclpy.init(args=args)
    node = MultiRobotAggregatorNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

12.2 多机器人通信配置

# 机器人1启动配置
export ROS_DOMAIN_ID=1
export ROBOT_NAME=robot_1
ros2 launch yolov11_ros detector.launch.py

# 调度服务器启动
export ROS_DOMAIN_ID=0
ros2 launch yolov11_ros multi_robot_aggregator.launch.py robot_count:=3

十三、实战工程部署checklist

完成整个ROS2 + YOLOv11系统部署后，在正式上线前务必逐项核查以下清单：

13.1 硬件层面

检查项	验证方法	合格标准
GPU驱动版本	`nvidia-smi`	CUDA 11.8+
相机固件版本	厂商工具检查	最新稳定版
传感器时钟同步	`ros2 topic echo /clock`	偏差 < 5ms
存储I/O速度	`fio` 基准测试	写速度 > 500MB/s
网络延迟	`ping` 机器人IP	< 1ms（局域网）
CPU亲和性绑定	`taskset` 工具	推理核心隔离

13.2 软件层面

检查项	验证命令	合格标准
ROS2版本	`ros2 --version`	Humble / Iron
DDS实现	`echo $RMW_IMPLEMENTATION`	cyclone_dds（推荐）
模型推理FPS	诊断节点报告	≥ 30 FPS
端到端延迟P95	诊断节点报告	< 100ms
内存占用	`ros2 run rqt_top rqt_top`	< 4GB
话题频率验证	`ros2 topic hz`	与相机帧率匹配
TF树完整性	`ros2 run tf2_tools view_frames`	无孤立帧
日志级别设置	`export RCUTILS_LOGGING_SEVERITY=WARN`	生产环境 WARN+

13.3 安全层面

相关示意图绘制如下，仅供参考：

安全守护进程实现：

#!/usr/bin/env python3
"""
YOLOv11安全守护节点
监控感知系统健康状态，异常时触发安全响应
"""

import rclpy
from rclpy.node import Node
from vision_msgs.msg import Detection2DArray
from std_msgs.msg import Bool, String
from geometry_msgs.msg import Twist
import time


class YOLOSafetyGuardNode(Node):
    """YOLO安全守护节点"""

    def __init__(self):
        super().__init__('yolo_safety_guard')

        # 安全参数
        self.declare_parameter('detection_timeout_ms', 200.0)
        self.declare_parameter('min_confidence_avg', 0.3)
        self.declare_parameter('safe_stop_topic', '/cmd_vel')

        self.timeout_ms = self.get_parameter('detection_timeout_ms').value
        self.min_conf = self.get_parameter('min_confidence_avg').value

        # 状态跟踪
        self.last_detection_time = time.time()
        self.is_safe = True

        # 订阅检测结果
        self.detection_sub = self.create_subscription(
            Detection2DArray,
            '/yolo/detections',
            self.detection_callback,
            10
        )

        # 紧急停车发布
        self.cmd_vel_pub = self.create_publisher(Twist, '/cmd_vel_safe', 10)

        # 安全状态发布
        self.safety_pub = self.create_publisher(Bool, '/yolo/is_safe', 10)

        # 高频率安全检查（50Hz）
        self.create_timer(0.02, self.safety_check)

        self.get_logger().info('安全守护节点已启动')

    def detection_callback(self, msg: Detection2DArray):
        """更新最后检测时间"""
        self.last_detection_time = time.time()

        # 计算平均置信度
        if msg.detections:
            confs = [
                det.results[0].hypothesis.score
                for det in msg.detections
                if det.results
            ]
            avg_conf = sum(confs) / len(confs) if confs else 1.0

            if avg_conf < self.min_conf:
                self.get_logger().warn(
                    f'⚠ 检测置信度过低: {avg_conf:.3f}，触发降级模式'
                )

    def safety_check(self):
        """安全状态检查"""
        elapsed_ms = (time.time() - self.last_detection_time) * 1000

        # 检测超时判断
        if elapsed_ms > self.timeout_ms:
            if self.is_safe:
                self.get_logger().error(
                    f'🔴 感知超时 {elapsed_ms:.0f}ms > {self.timeout_ms}ms，触发安全停车！'
                )
                self.is_safe = False
                self.trigger_safe_stop()
        else:
            if not self.is_safe:
                self.get_logger().info('✅ 感知恢复正常，解除安全停车')
            self.is_safe = True

        # 发布安全状态
        safety_msg = Bool()
        safety_msg.data = self.is_safe
        self.safety_pub.publish(safety_msg)

    def trigger_safe_stop(self):
        """触发安全停车"""
        stop_cmd = Twist()
        stop_cmd.linear.x = 0.0
        stop_cmd.linear.y = 0.0
        stop_cmd.angular.z = 0.0
        self.cmd_vel_pub.publish(stop_cmd)


def main(args=None):
    rclpy.init(args=args)
    node = YOLOSafetyGuardNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

代码关键点解析：

高频安全检查：以50Hz（20ms间隔）执行安全检查，远高于感知系统频率，确保及时响应
状态机切换：is_safe状态仅在状态发生变化时打印日志，避免日志洪泛
安全停车指令：将零速度指令发布到独立话题/cmd_vel_safe，由外部优先级仲裁器决定是否覆盖正常速度指令
置信度分层保护：除超时检测外，还对置信度均值进行监控，实现多维度安全兜底

十四、本节核心知识图谱总结

14.1 技术栈全景视图

14.2 关键技术要点回顾

技术模块	核心知识点	工程难点	解决方案
ROS2节点封装	DDS通信、QoS策略	消息队列积压	BEST_EFFORT+depth=1
传感器同步	ApproximateTimeSynchronizer	多频率异步对齐	slop=0.01ms容差
坐标变换	TF2树、齐次变换矩阵	变换查找超时	缓存+异常捕获
实时优化	零拷贝、GPU直通、异步推理	多线程数据竞争	Lock+non_blocking
Nav2集成	代价地图、障碍物层	动态障碍物膨胀	自适应膨胀半径
安全保障	超时检测、置信度监控	虚假安全状态	多维度冗余检查
调试工具	诊断节点、rosbag2	问题复现困难	自动化录制验证

14.3 延伸学习资源

基于Ultralytics官方文档与ROS2官方文档，以下是本节技术的权威参考来源：

Ultralytics YOLOv11文档：docs.ultralytics.com — 模型导出、推理API参考
ROS2 Humble官方文档：docs.ros.org/en/humble — 节点、话题、TF2完整参考
Nav2文档：navigation.ros.org — 导航栈配置与插件开发
vision_msgs规范：github.com/ros-perception/vision_msgs — 标准检测消息定义
message_filters文档：wiki.ros.org/message_filters — 消息同步策略详解

本节总结

本节完整呈现了将YOLOv11集成到ROS2生态系统的全流程工程实践。我们从底层ROS2通信机制出发，逐步构建了一套生产可用的机器人感知系统。

核心收获：

架构认知层面：理解了ROS2的DDS中间件、QoS策略、话题/服务/动作三种通信模式，掌握了选择合适通信模式的判断依据。
节点开发层面：学会了将YOLOv11模型封装为标准ROS2节点，包括参数声明、话题订阅发布、服务注册等工程实践，并掌握了模型热切换等高级功能。
传感器融合层面：通过ApproximateTimeSynchronizer解决了多传感器异步数据的时间对齐难题，并理解了不同同步策略的适用场景。
性能优化层面：系统掌握了零拷贝传输、GPU直通推理、异步推理管道、TensorRT加速等关键优化技术，将端到端延迟从73ms压缩至17.5ms。
导航集成层面：学会了将YOLO检测结果转换为Nav2障碍物层，实现感知驱动的动态避障，完成了从感知到规划的闭环。
工程保障层面：建立了完整的诊断监控、安全守护、rosbag2录制验证体系，满足机器人产品的可靠性要求。

下期预告 | 第十五章第6节：Apollo / Autoware 平台集成 YOLOv11 模块

Apollo 是百度开源的 L4 级自动驾驶平台，Autoware 是以 ROS2 为基础的自动驾驶开源软件栈，两者均在业界广泛采用。本节将深入讲解如何将 YOLOv11 作为自定义感知组件，无缝替换或增强两大平台的原生感知模块。

预告核心内容：

Apollo CyberRT架构解析：理解 CyberRT 与 ROS2 的架构差异，组件（Component）、通道（Channel）、消息（Message）三要素与 ROS2 对比；
YOLOv11 Apollo 组件封装：基于 cyber::Component 模板封装 YOLOv11 推理模块，接入 Apollo 感知（Perception）模块标准消息总线；
Autoware Universe 插件开发：在 Autoware Universe 框架下开发 ObjectDetectionNode 插件，替换原生 CenterPoint 3D检测为 YOLOv11 + 深度融合方案；
感知模块消息适配：深度解析 apollo::perception::PerceptionObstacles 与 autoware_auto_perception_msgs::msg::DetectedObjects 两套标准消息格式，实现 YOLOv11 输出的无损转换；
端到端 Pipeline 验证：在 LGSVL / CARLA 仿真环境中完整验证从摄像头输入→YOLOv11感知→Apollo规划→车辆控制的全栈闭环；
双平台性能对比测试：量化对比 YOLOv11 在 Apollo CyberRT 与 Autoware ROS2 两种调度框架下的延迟、吞吐量与资源占用差异，给出生产环境选型建议。

敬请期待，我们将从开源自动驾驶平台的架构高度，进一步拓展 YOLOv11 在 L4 级自动驾驶中的工程边界！

最后，希望本文围绕 YOLOv11 的实战讲解，能在以下几个方面对你有所帮助：

🎯 模型精度提升：通过结构改进、损失函数优化、数据增强策略等方案，尽可能提升检测效果与任务表现；
🚀 推理速度优化：结合量化、裁剪、蒸馏、部署加速等手段，帮助模型在实际业务场景中跑得更快、更稳；
🧩 工程级落地实践：从训练、验证、调参到部署优化，提供可直接复用或稍作修改即可迁移的完整思路与方案。

PS：如果你按文中步骤对 YOLOv11 进行优化后，仍然遇到问题，请不必焦虑或灰心。
YOLOv11 作为新一代目标检测模型，最终效果往往会受到 硬件环境、数据集质量、任务定义、训练配置、部署平台 等多重因素共同影响，因此不同任务之间的最优方案也并不完全相同。
如果你在实践过程中遇到：

新的报错 / Bug

精度难以提升

推理速度不达预期
欢迎把 报错信息 + 关键配置截图 / 代码片段 粘贴到评论区，我们可以一起分析原因、定位瓶颈，并讨论更可行的优化方向。
同时，如果你有更优的调参经验、结构改进思路，或者在实际项目中验证过更有效的方案，也非常欢迎分享出来，大家互相启发、共同完善 YOLOv11 的实战打法 🙌

当然，部分章节还会结合国内外前沿论文与 AIGC 大模型技术，对主流改进方案进行重构与再设计，内容更贴近真实工程场景，适合有落地需求的开发者深入学习与对标优化。

🧧🧧 文末福利，等你来拿！🧧🧧

文中涉及的多数技术问题，来源于我在 YOLOv11 项目中的一线实践，部分案例也来自网络与读者反馈；如有版权相关问题，欢迎第一时间联系，我会尽快处理（修改或下线）。
部分思路与排查路径参考了全网技术社区与人工智能问答平台，在此也一并致谢。如果这些内容尚未完全解决你的问题，还请多一点理解——YOLOv11 的优化本身就是一个高度依赖场景与数据的工程问题，不存在“一招通杀”的方案。
如果你已经在自己的任务中摸索出更高效、更稳定的优化路径，非常鼓励你：

在评论区简要分享你的关键思路；

或者整理成教程 / 系列文章。
你的经验，可能正好就是其他开发者卡关许久所缺的那一环 💡

OK，本期关于 YOLOv11 优化与实战应用 的内容就先聊到这里。如果你还想进一步深入：

了解更多结构改进与训练技巧；

对比不同场景下的部署与加速策略；

系统构建一套属于自己的 YOLOv11 调优方法论；
欢迎继续查看专栏：《YOLOv11实战：从入门到深度优化》。
也期待这些内容，能在你的项目中真正落地见效，帮你少踩坑、多提效，下期再见 👋

码字不易，如果这篇文章对你有所启发或帮助，欢迎给我来个 一键三连（关注 + 点赞 + 收藏），这是我持续输出高质量内容的核心动力 💪

同时也推荐关注我的技术号 「猿圈奇妙屋」：

第一时间获取 YOLOv11 / 目标检测 / 多任务学习等方向的进阶内容；

不定期分享与视觉算法、深度学习相关的最新优化方案与工程实战经验；

以及 BAT 等大厂面试题、技术书籍 PDF、工程模板与工具清单等实用资源。
期待在更多维度上和你一起进步，共同提升算法与工程能力 🔧🧠

🫵 Who am I?

我是专注于 计算机视觉 / 图像识别 / 深度学习工程落地 的讲师 & 技术博主，笔名 bug菌：

热活于 CSDN | 稀土掘金 | InfoQ | 51CTO | 华为云开发者社区 | 阿里云开发者社区 | 腾讯云开发者社区 | 开源中国 | 博客园 | 墨天轮等各大技术社区；
CSDN 博客之星 Top30、华为云多年度十佳博主&卓越贡献奖、掘金多年度人气作者 Top40；
CSDN、掘金、InfoQ、51CTO 等平台签约及优质作者；
全网粉丝累计 30w+。

更多高质量技术内容及成长资料，可查看这个合集入口 👉 点击查看 👈️

硬核技术号 「猿圈奇妙屋」 期待你的加入，一起进阶、一起打怪升级。

- End -

DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

从工程集成角度理解SmartMediaKit：低延迟播放、推流、转发与国标接入

DAMO开发者矩阵

g3D-LF：面向具身任务的可泛化三维—语言特征场

DAMO开发者矩阵

Python + RPA 技术：如何通过非官方微信 API 接口自动向外部群发送图片与动态文件

由于微信个人号没有开放外部群的批量媒体发送能力，本文将分享如何通过 Python 配合基于 RPA 技术（机器人流程自动化）的第三方接口，实现图片与文件的自动化分发。绝对路径问题：如果你的 Python 脚本和 RPA 引擎部署在不同的服务器或虚拟机上，请确保文件路径是网络共享路径（如 \\NAS\shares\img.png）或通过 API 先将文件上传至 RPA 指定的缓存目录。在桌面端微信

DAMO开发者矩阵

所有评论(0)

查看更多评论

bug菌¹

@weixin_43970743

已为社区贡献16条内容

YOLOv11【第十五章：自动驾驶与机器人全栈应用篇·第5节】ROS2 + YOLOv11 机器人实时部署全流程

bug菌¹

全文目录：

上期回顾

本节核心内容

一、ROS2核心架构与通信机制深度解析

1.1 ROS2架构演进与设计哲学

1.2 话题通信机制与QoS配置

1.3 服务与动作通信模式

二、YOLOv11推理节点ROS2封装实战

2.1 节点架构设计

2.2 完整推理节点实现

2.3 Launch文件配置

三、多模态传感器数据时间同步方案

3.1 时间同步问题分析

3.2 消息过滤器实现

四、实时性能优化技术

4.1 零拷贝传输机制

4.2 GPU直通推理

4.3 异步推理管道

五、TF2坐标变换系统集成

5.1 坐标系层次结构

5.2 检测结果坐标变换实现

5.3 静态与动态TF发布

六、Nav2导航系统集成

6.1 Nav2架构与YOLOv11集成点

6.2 动态障碍物层实现

6.3 Nav2参数配置

七、完整机器人应用案例

7.1 仓储物流机器人系统

7.2 服务机器人人机交互系统

八、系统集成与部署

8.1 完整Launch文件

8.2 Docker容器化部署

九、性能测试与优化

9.1 端到端延迟分析

9.2 性能优化检查清单

十、故障诊断与调试

10.1 常见问题排查

10.2 系统级调试工具集成

10.3 rosbag2录制与回放

十一、ROS2包结构与工程规范

11.1 标准ROS2功能包组织结构

11.2 自定义消息类型定义

十二、多机器人协同部署

12.1 多机器人ROS2域隔离

12.2 多机器人通信配置

十三、实战工程部署checklist

13.1 硬件层面

13.2 软件层面

13.3 安全层面

十四、本节核心知识图谱总结

14.1 技术栈全景视图

14.2 关键技术要点回顾

14.3 延伸学习资源

本节总结

下期预告 | 第十五章 第6节：Apollo / Autoware 平台集成 YOLOv11 模块

🧧🧧 文末福利，等你来拿！🧧🧧

🫵 Who am I?

所有评论(0)

温馨提示：您尚未绑定手机号

bug菌¹

下期预告 | 第十五章第6节：Apollo / Autoware 平台集成 YOLOv11 模块
